CAD-моделирование
- Цена
- от 5000 ₽
- Сроки
- от 1 дня
- Точность
- 50 микрон
- Результат
- .STP

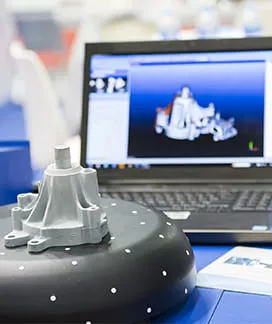

Услуги по 3D‑моделированию и обратному проектированию (реверс‑инжинирингу)
Выполняется по результатам 3D‑сканирования
CAD-моделирование и рабочая конструкторская документация
- Цена
- от 12 000 ₽
- Сроки
- от 2 дней
- Точность
- 50 микрон
- Результат
- .STP, .PDF, .DWG
Выполняется по результатам 3D‑сканирования
Важная информация
- Проводите ли вы спектральный анализ (определение марки стали)?
-
Да, при необходимости мы проводим спектральный анализ стали.
По результатам анализа предоставляем отчет в виде таблицы о химическом составе материала и даем рекомендацию по марке стали отечественного производства.
- Что входит в рабочую конструкторскую документацию?
-
В пакет рабочей конструкторской документации входят:
- твердотельная CAD‑модель
- конструкторская документация по ЕСКД
- сборочные чертежи, спецификации
- карта контроля отклонений геометрии CAD‑модели и сканированной модели
- отчет по результату спектрального анализа
- Какие исходные данные мне необходимо предоставить для расчета стоимости?
-
Для расчета стоимости вам необходимо предоставить следующую информацию по возможности:
- фотография объекта
- размеры объекта
- подробные чертежи
- требуется ли выезд нашего специалиста по месту (если «да», указать адрес)
- Какие исходные данные мне необходимо предоставить для создания CAD‑модели?
-
Вам необходимо предоставить следующую информацию по возможности:
- территориальное расположение объекта для измерения (3D-сканирования)
- подробные чертежи
- Чем отличается CAD‑модель от полигональной модели?
-
- CAD-модель – это твердотельная инженерная модель для создания рабочей конструкторской документации и обработки на ЧПУ‑станках. Любой участок СAD‑модели описан математической функцией и имеет физические характеристики (размер, массу, плотность и т.д.). CAD-модель представлена в форматах: .STP, .STEP, .IGES и др.
- Полигональная модель – это 3D-модель, состоящая из полигонов, которые имеют нулевую толщину, соответственно не имеют массу, плотность и т.д.
Такие модели подходят только для визуализации или 3D‑печати.
Полигональная 3D‑модель представлена в форматах: .3DS, .MAX, .OBG и др.
- Делаете ли вы полигональную модель?
-
Да, мы оказываем такую услугу.
- Что такое «точность» при обратном проектировании в CAD‑моделировании?
-
«Точность» – это погрешность (отклонения от эталона поверхности) при моделировании по сечениям. Как правило, составляет 50‑100 микрон.
Готовы обсудить все ваши вопросы!
Заполните форму или позвоните по номеру +7 (495) 223 01 21
Заказать звонокДополнительные услуги
3D-сканирование
3D-печать
Литьё пластмассы под давлением

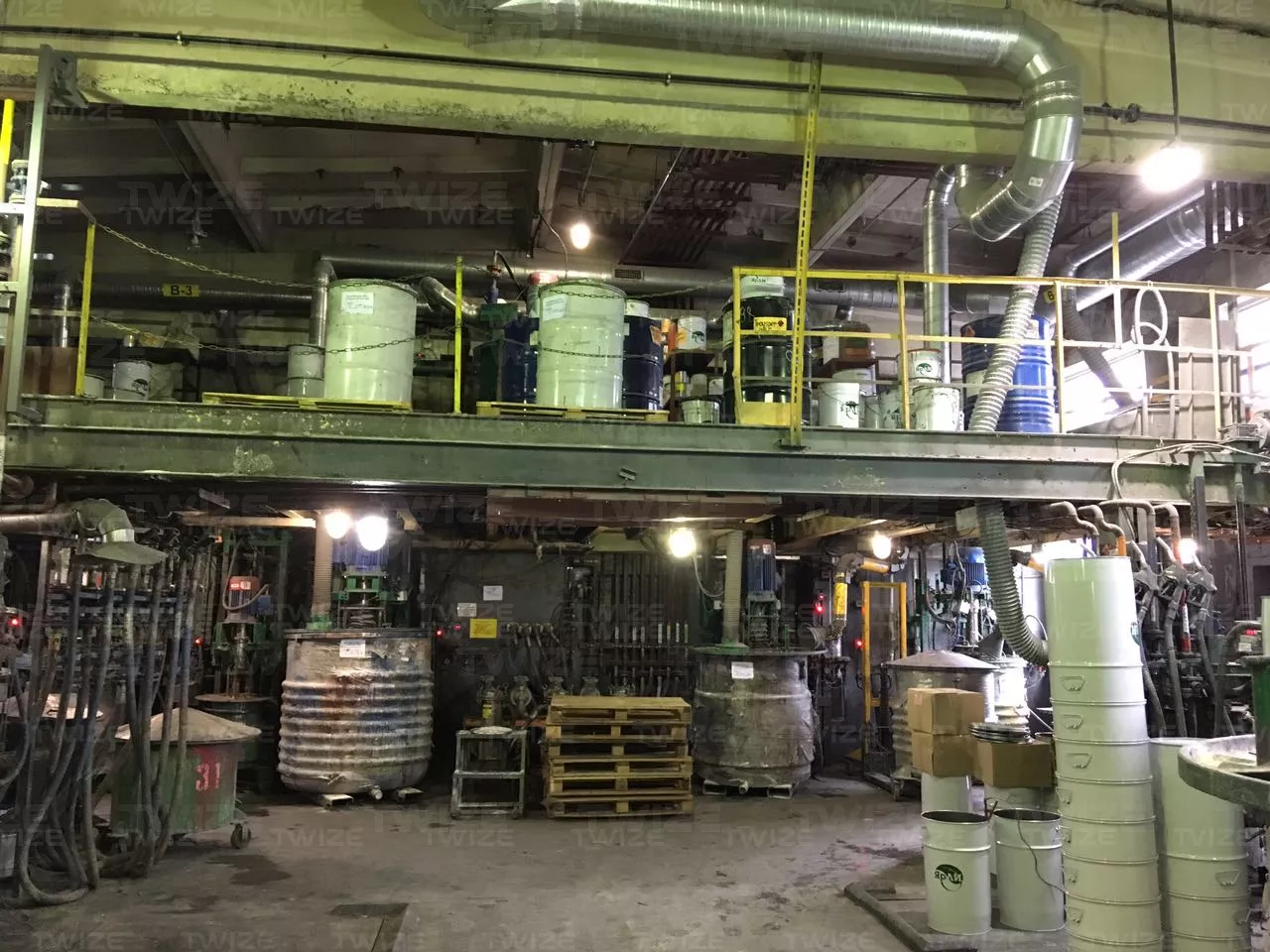

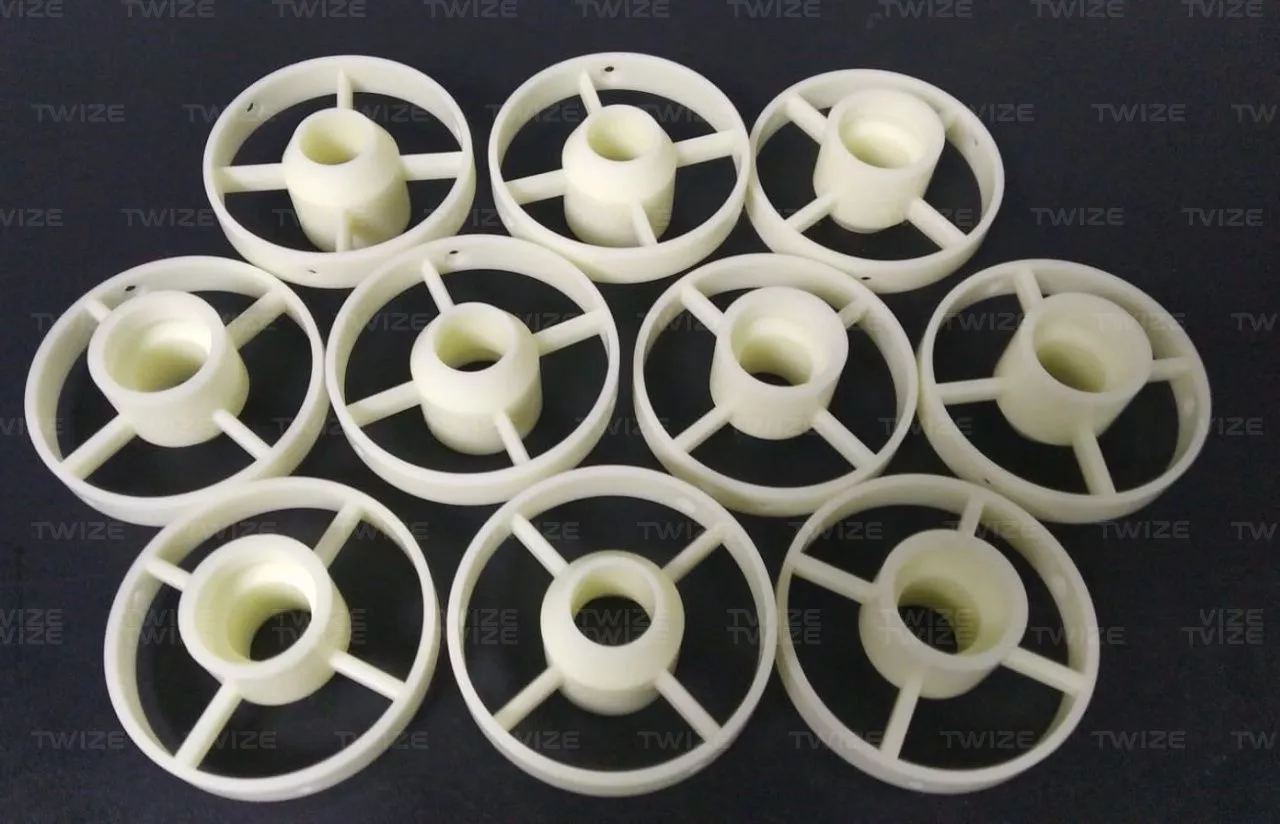

Примеры наших работ
Самые интересные заказы наших клиентов в различных отраслях
Наши клиенты
Производство алюминия и глинозема
Российская государственная компания. Оператор российской сети железных дорог
Производство боевых и гражданских самолетов. Обучение летного персонала
Российская авиакомпания. Внутренние и международные пассажирские авиаперевозки
НИОКР в сфере нанотехнологий, робототехники, космической деятельности, боеприпасов
Проектирование и производство оборудования для тепловых, атомных и гидроэлектростанций
Оборонное предприятие. Военно‑техническое сотрудничество РФ с зарубежными партнерами
Ведущее в России конструкторское бюро подводного кораблестроения
Проектирование, производство и послепродажное обслуживание авиатехники
Разработка и производство комплексов, систем и средств связи для ВС РФ
Ведущий ВУЗ Верхне‑Волжского региона
Машиностроительный ВУЗ. Один из девяти системообразующих университетов в России
Ведущее предприятие в России по производству металлических пролетных строений мостов
Российский приборостроительный концерн. Производство электронного оборудования для ВМФ РФ
Создание оборудования для систем управления авиационной и ракетной техники, а также для газо- и нефтепроводов
Крупнейший в стране НИИ, решающий задачи оборонного, научного и народнохозяйственного значения
Разработка, изготовление и сервисное обслуживание двигателей для авиакосмической отрасли
Разработка, производство, испытания,сопровождение эксплуатации, сервисное обслуживание авиационной техники
Создание, поддержание системы воздушно‑космической обороны в интересах безопасности РФ
Ведущий российский разработчик газотурбинных двигателей для военной и гражданской авиации
Производство оборудования для послеуборочной обработки, сушки и хранения зерна
Трехмерное моделирование позволяет визуализировать реальный объект или даже идею. Достаточно предоставить разработчикам чертеж, график, фотографию или рисунок.
Технология позволяет быстро создать его 3Д-копию, которая приобретает реальные очертания и физическую форму.
Сферы применения
Технология применяется для создания трехмерных моделей:

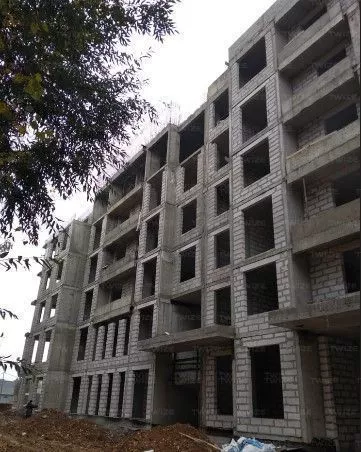

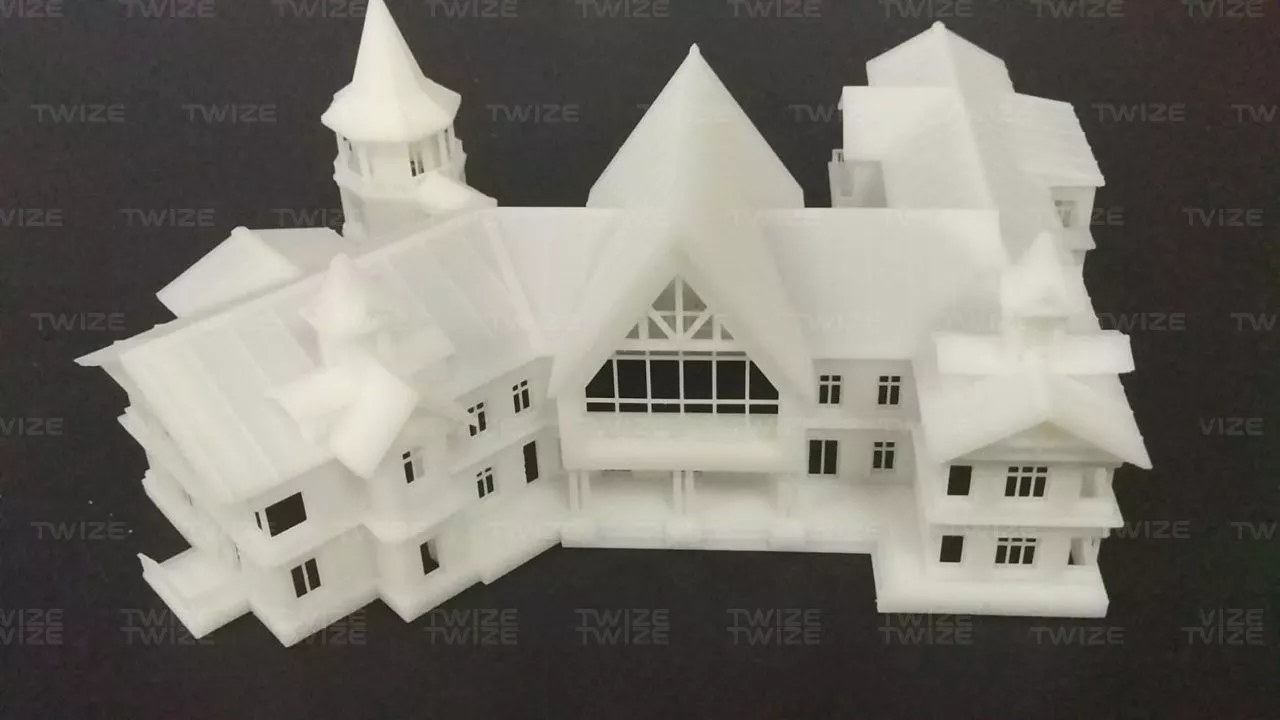

- зданий
- деталей механизмов
- коммуникаций
- объектов инфраструктуры
- корпусов приборов*
- медицинских изделий и инструментов
- сувениров, художественных изделий
- ювелирных украшений
- предметов интерьера
* Основные этапы создания 3D модели корпуса: создание технического задания на 3д моделирование корпуса с указанием свойств модели; непосредственное 3d моделирование корпуса и построение детали в 3d; добавление элементов оформления и технических требований; создание 3д чертежа корпуса. После печати прототипа изделия проверяются характеристики 3д модели корпуса и параметры готового корпуса 3d.

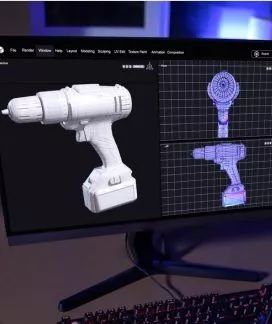

Профессиональное создание 3D-модели
Специалисты компании TWIZE профессионально выполняют 3Д-моделирование.
Мы изготавливаем в системах автоматизированного проектирования CAD любые виды 3D-моделей:
- инженерные твердотельные модели (детали, узлы, механизмы, сооружения)
- художественные объекты и изделия
Этапы работы
После размещения заказа:
- оцениваем объем работ. Проверяем наличие необходимой информации, уточняем пожелания и требования. Определяем и согласовываем сроки выполнения работ
- разрабатываем 3D-модель. Цифровая модель создается в программах: Autodesk 3d Max, AutoCAD, Blender, ZBrush
- анализ геометрии, проверка параметров и допусков на соответствие техническим требованиям оборудования для печати прототипа
- сохраняем файл в цифровом формате. Результаты выгружаются в совместимых для оборудования форматах STEP, x_t, SAT, IGES
- печатаем прототип. Проверка параметров 3Д-модели проводится на готовом прототипе
- оцениваем физический объект ‑ детализацию, достоверность, собираемость, эргономические и эстетические свойства
Цена
Для формирования качественного ТЗ клиенту необходимо предоставить документацию с максимально полными требованиями к объекту. Это может быть:
- набросок
- чертеж
- фото объекта с разных ракурсов
- облако точек сканирования
- файл с исходником, требующим доработки
В материалах должны содержаться детальное описание геометрических и пространственных параметров объекта, информация о габаритах, пропорциях, физических характеристиках, наличии мелких деталей, пожелания к точности отображения.
Как заказать услугу?
Если раньше изготовить модели для демонстрации или тестирования свойств изделия было сложно и дорого, то сегодня развитие 3D-технологий позволило упростить выполнение задач, сократить сроки, снизить затраты. Моделирование актуально для всех сфер деятельности человека ‑ от промышленности до творчества. Это реальная помощь в производственной и рекламной деятельности. Компания TWIZE располагает всеми ресурсами для реализации ваших идей и предлагает доступные цены. У нас также можно заказать 3D-образец изделия.
Оформить заказ на услугу можно одним из трех способов:
- пришлите информацию об объекте на электронную почту info@twize.ru. Укажите дополнительные пожелания. С вами свяжется менеджер, чтобы согласовать цену и график выполнения задачи
- закажите обратный звонок представителя компании
- заполните онлайн‑форму на сайте
Если возникли вопросы, нужно проконсультироваться, обсудить детали, позвоните нам по телефону: +7(495)223-01-21.
Регион нашей работы ‑ Москва и другие города России.
