Изготовление лопатки турбины

  • ЗD-моделирование
  • ЗD-сканирование

Задача

Воспроизвести в твердотельном файле 3D-модель лопатки турбины.

Решение

Провести 3D-сканирование оригинальной детали, построить твердотельную 3D-модель.

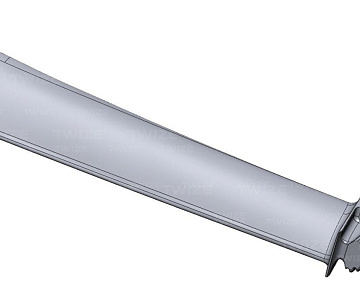

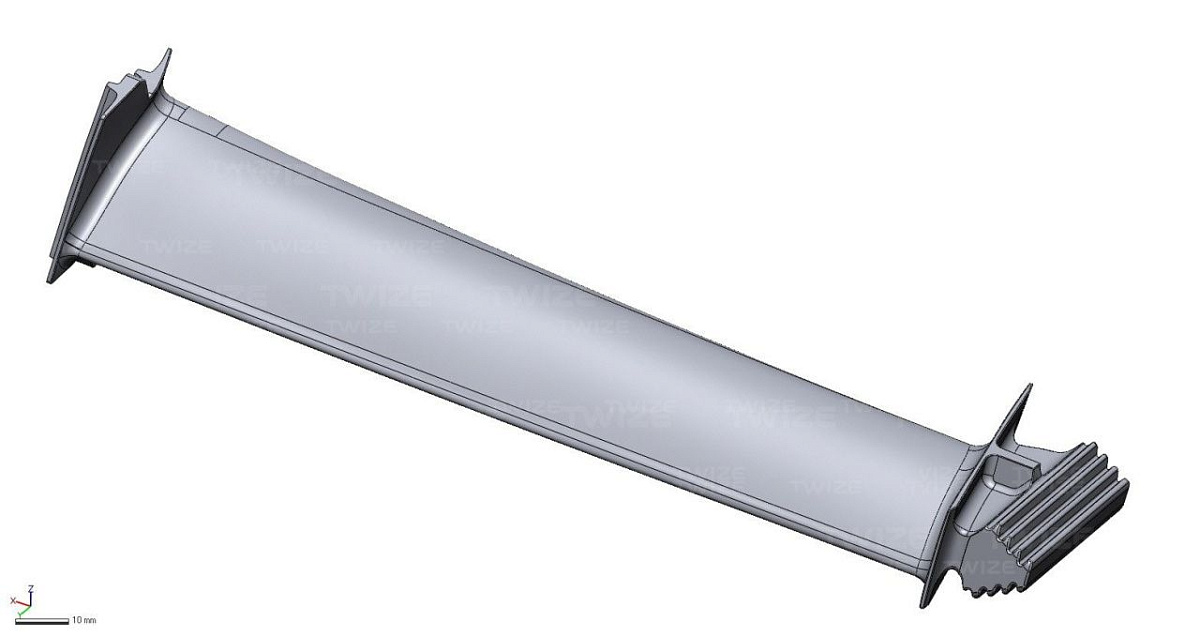

Изготовление лопатки турбины - вид 1 Увеличить Изготовление лопатки турбины - вид 2 Увеличить
  • 1 Этап

    3D-сканирование

    3D-сканер:

    Solutionix CS2+

    Тип сканера:

    оптический

    Габаритные размеры объекта 3D-сканирования:

    215 х 55 х 40 мм

    Точность данных сканирования:

    30 микрон

    Время сканирования:

    1,5 часа

    Результат сканирования:

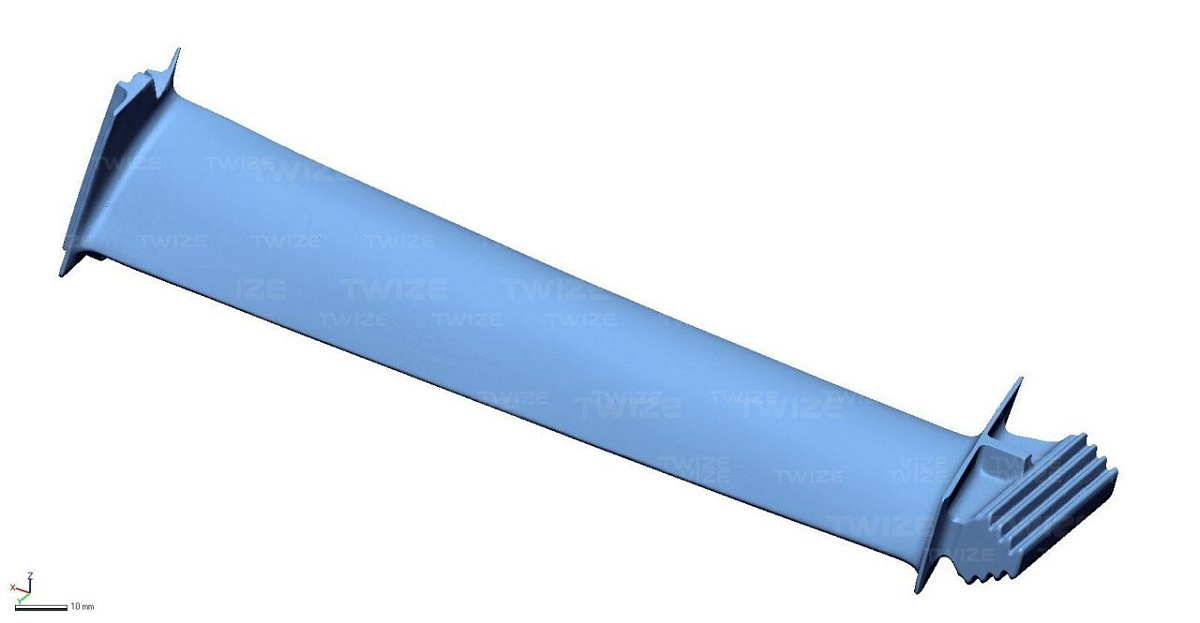

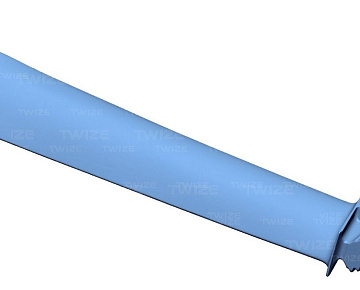

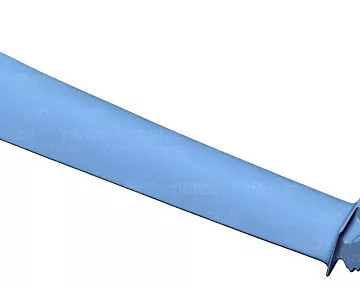

    высокополигональная 3D-модель лопатки турбины

    Формат файла:

    .STL

  • 2 Этап

    3D-моделирование

    Используемое ПО:

    Geomagic Design X

    Время на твердотельное моделирование:

    12 часов

    Результат работы:

    твердотельная 3D-модель лопатки

    Формат файла:

    .x_t, .igs, .stp
