Создание 3D-модели кабины грузовика

  • ЗD-моделирование
  • ЗD-сканирование

Задача

Получить 3D-модель кабины грузовика для последующего реверс-инжиниринга.

Решение

Выехать к заказчику, провести на месте 3D-сканирование кабины.

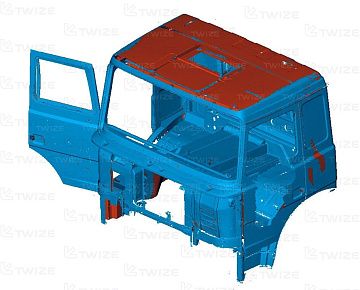

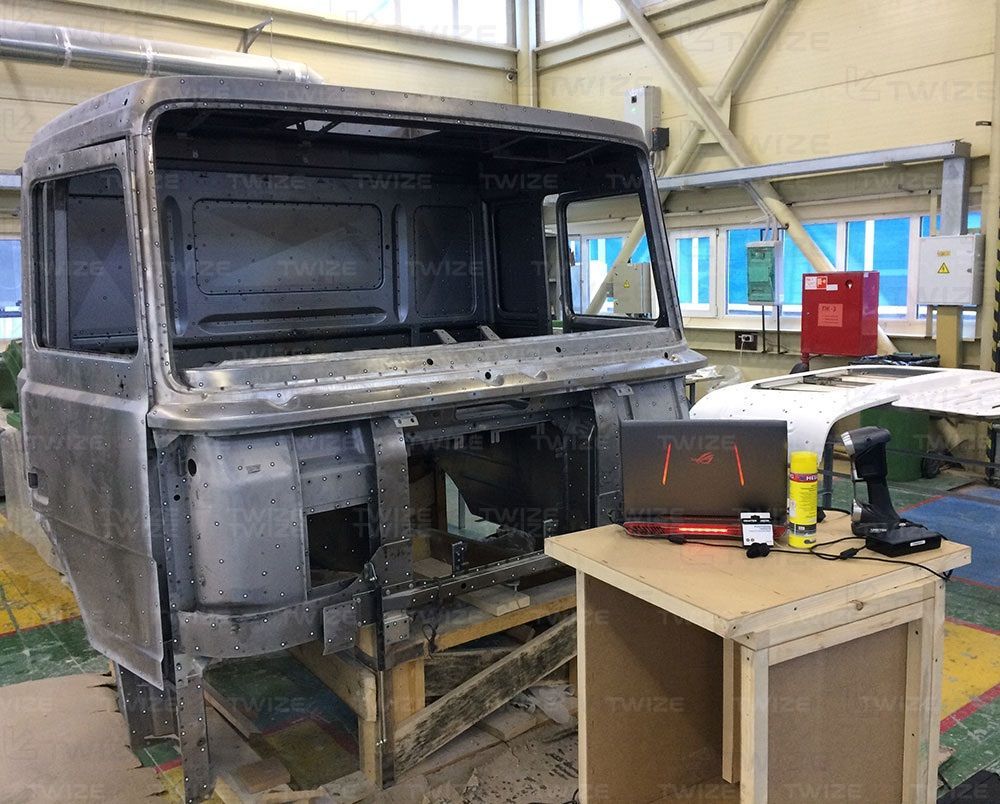

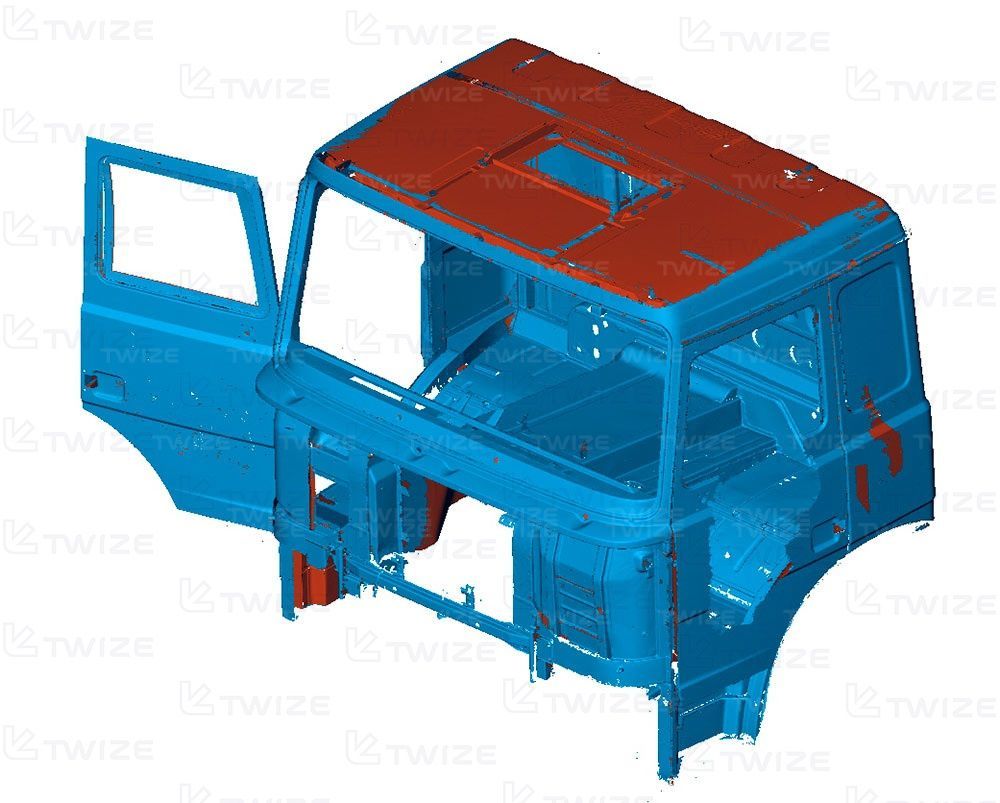

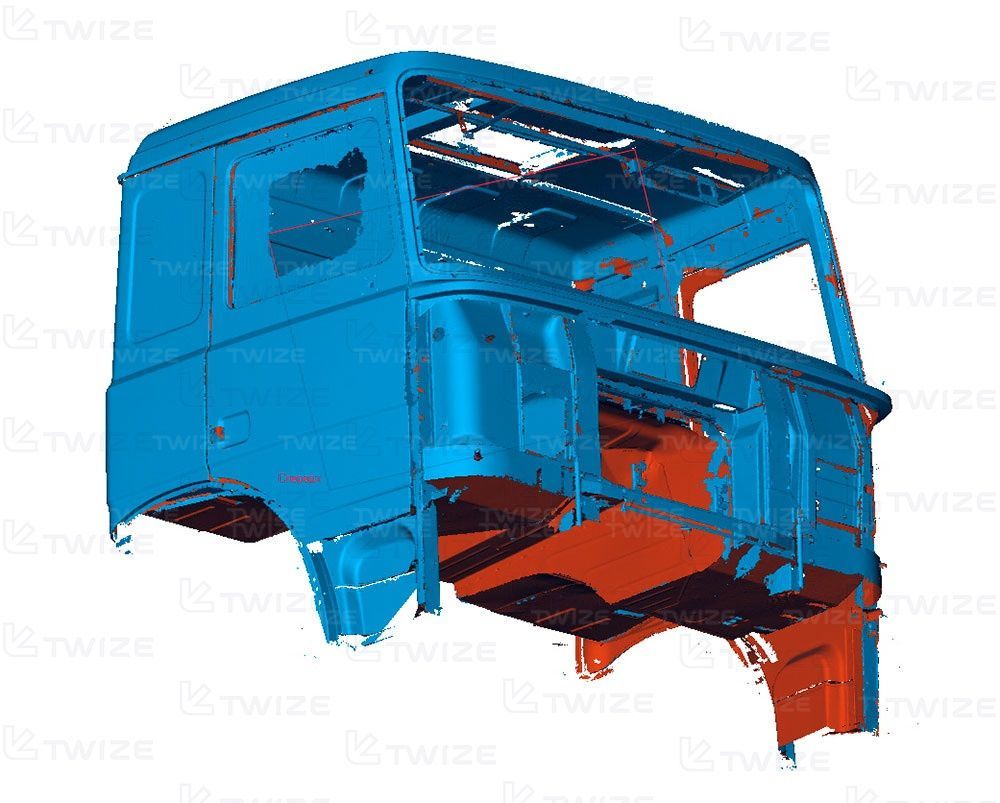

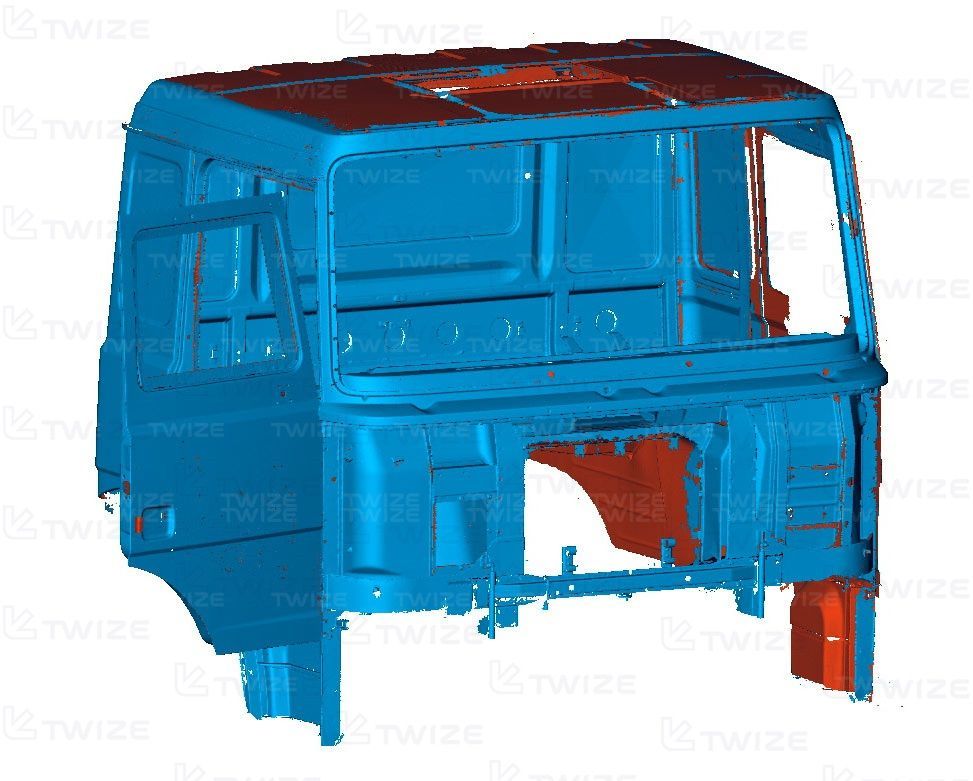

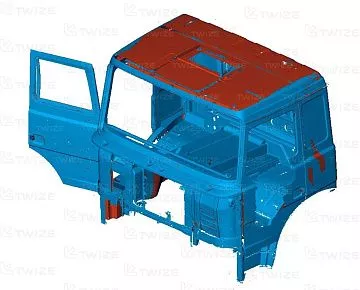

Создание 3D-модели кабины грузовика - вид 1 Оригинал кабины грузовика Увеличить Создание 3D-модели кабины грузовика - вид 2 Результат сканирования кабины грузовика (первая плоскость) Увеличить Создание 3D-модели кабины грузовика - вид 3 Результат сканирования кабины грузовика (вторая плоскость) Увеличить Создание 3D-модели кабины грузовика - вид 4 Результат сканирования кабины грузовика (третья плоскость) Увеличить
  • 1 Этап

    3D-сканирование детали

    3D-сканер:

    HandySCAN 700

    Тип сканера:

    лазерный портативный

    Габаритные размеры объекта 3D-сканирования:

    2300 х 1850 х 1200 мм

    Точность данных сканирования:

    160 микрон

    Время сканирования:

    8 часов

    Результат 3D-сканирования:

    высокополигональная 3D-модель внешней и внутренней геометрии кабины

    Формат файла:

    .STL
