3D-сканирование кабины вертолета и штурвала

  • ЗD-моделирование
  • ЗD-сканирование

Задача

Получить 3D-модель кабины вертолета и штурвала для дальнейшей разработки тренировочного симулятора пилотов.

Решение

Выехать к заказчику и провести 3D-сканирование кабины вертолета и штурвала. Создать твердотельные 3D-модели для дальнейшего использования.

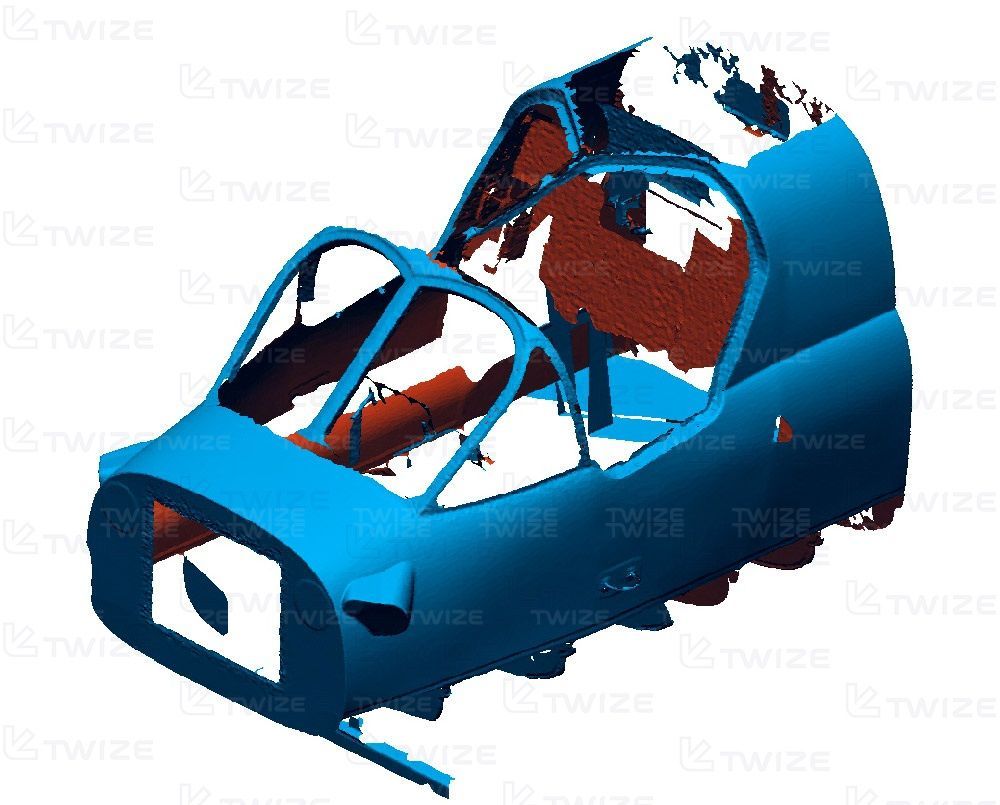

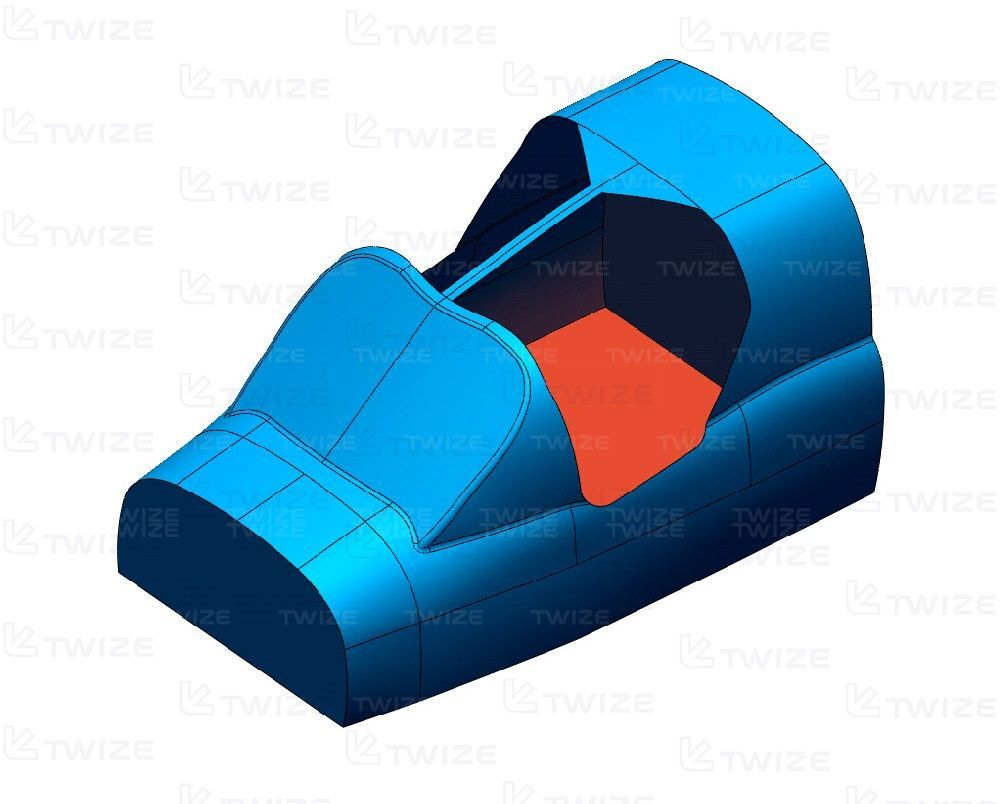

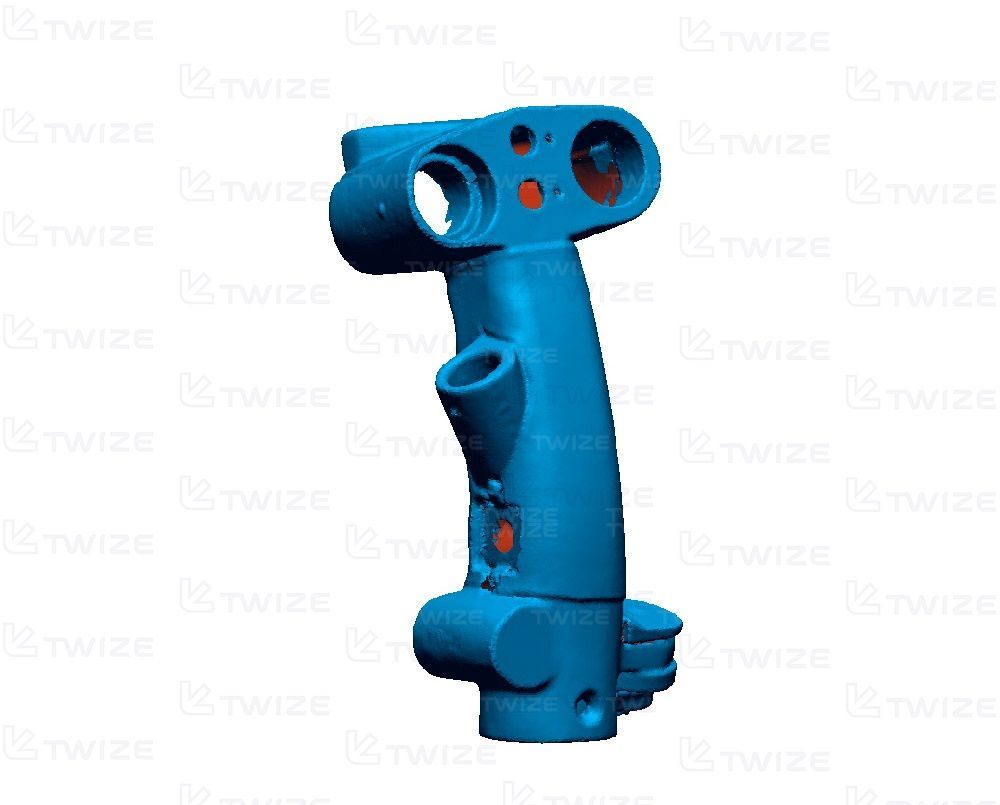

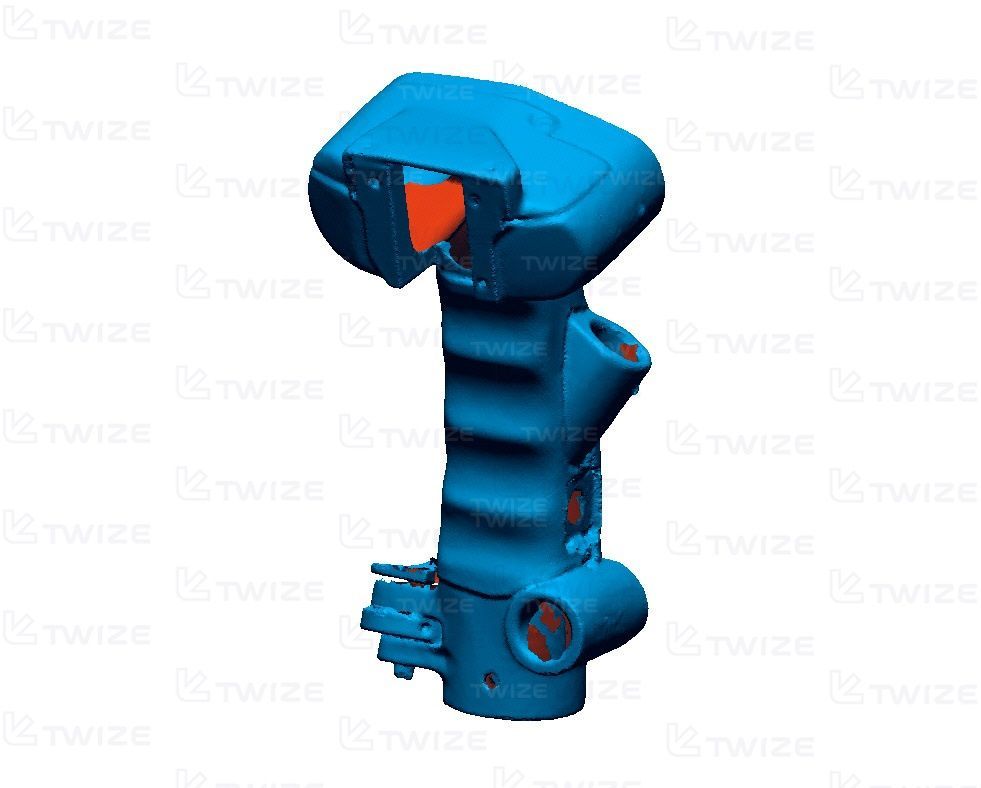

3D-сканирование кабины вертолета и штурвала - вид 1 Результат сканирования кабины вертолета Увеличить 3D-сканирование кабины вертолета и штурвала - вид 2 Реверс-инжиниринг кабины вертолета Увеличить 3D-сканирование кабины вертолета и штурвала - вид 3 Результат сканирования штурвала (первая плоскость) Увеличить 3D-сканирование кабины вертолета и штурвала - вид 4 Результат сканирования штурвала (вторая плоскость) Увеличить
  • 1 Этап

    3D-сканирование кабины

    3D-сканер:

    Surphaser 25HSX

    Тип сканера:

    лазерный дальномер

    Габаритные размеры объекта 3D-сканирования:

    3000 х 2500 х 1500 мм

    Точность данных сканирования:

    200 микрон (мкм)

    Время сканирования:

    2 часа

    Результат 3D-сканирования:

    высокополигональная 3D-модель кабины

    Формат файла:

    .STL

  • 2 Этап

    3D-сканирование штурвала

    3D-сканер:

    HandySCAN 700

    Тип сканера:

    лазерный портативный

    Габаритные размеры объекта 3D-сканирования:

    270 х 75 мм

    Точность данных сканирования:

    30 микрон (мкм)

    Время сканирования:

    1 час

    Результат 3D-сканирования:

    высокополигональная 3D-модель штурвала

    Формат файла:

    .STL

  • 3 Этап

    Обратное проектирование

    Используемое ПО:

    Geomagic Desing X; Solidworks 2016, Rhinoceros

    Время на твердотельное моделирование:

    8 часов

    Результат работы:

    Твердотельная 3D-модель кабины вертолета. Твердотельная 3D-модель штурвала.

    Формат файла:

    .STP
