3D-сканирование линии проката листового металла

Задача

Получить чертежи вальцов и штампов линии проката листового металла.

Решение

Провести 3D-сканирование вальцов и штампов с целью получения 3D-модели.

На основании данных, полученных в результате 3D-сканирования, создать твердотельную модель каждого элемента.

Провести контроль отклонений одного вальца и одного штампа.

  • 1 Этап

    3D-сканирование

    3D-сканер:

    HandySCAN700

    Тип сканера:

    лазерный портативный

    Результат 3D-сканирования:

    высокополигональная 3D модели вальцов и штампов

    Габаритные размеры объекта 3D-сканирования:

    1000 х 170 мм

    Точность данных сканирования:

    30 микрон

    Время сканирования:

    7 часов

    Формат файла:

    .STL

  • 2 Этап

    3D-моделирование

    Используемое ПО:

    Rhinoceros

    Время на твердотельное моделирование:

    20 часов

    Результат работы:

    твердотельная 3D-модели всех вальцов и штампов одной линии.

  • 3 Этап

    3D-моделирование

    Используемое ПО:

    Geomagic Control X

    Время анализа отклонений:

    1 час

    Результат работы:

    Отчет контроля отклонений геометрии вальца и штампа. Выявление зон, выходящих за пределы допусков в виде цветовой диаграммы с контрольными точками по всей поверхности.

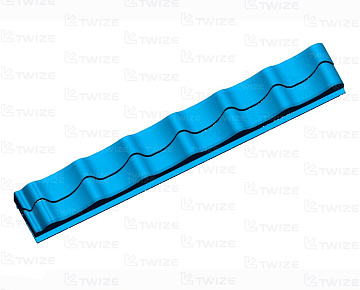

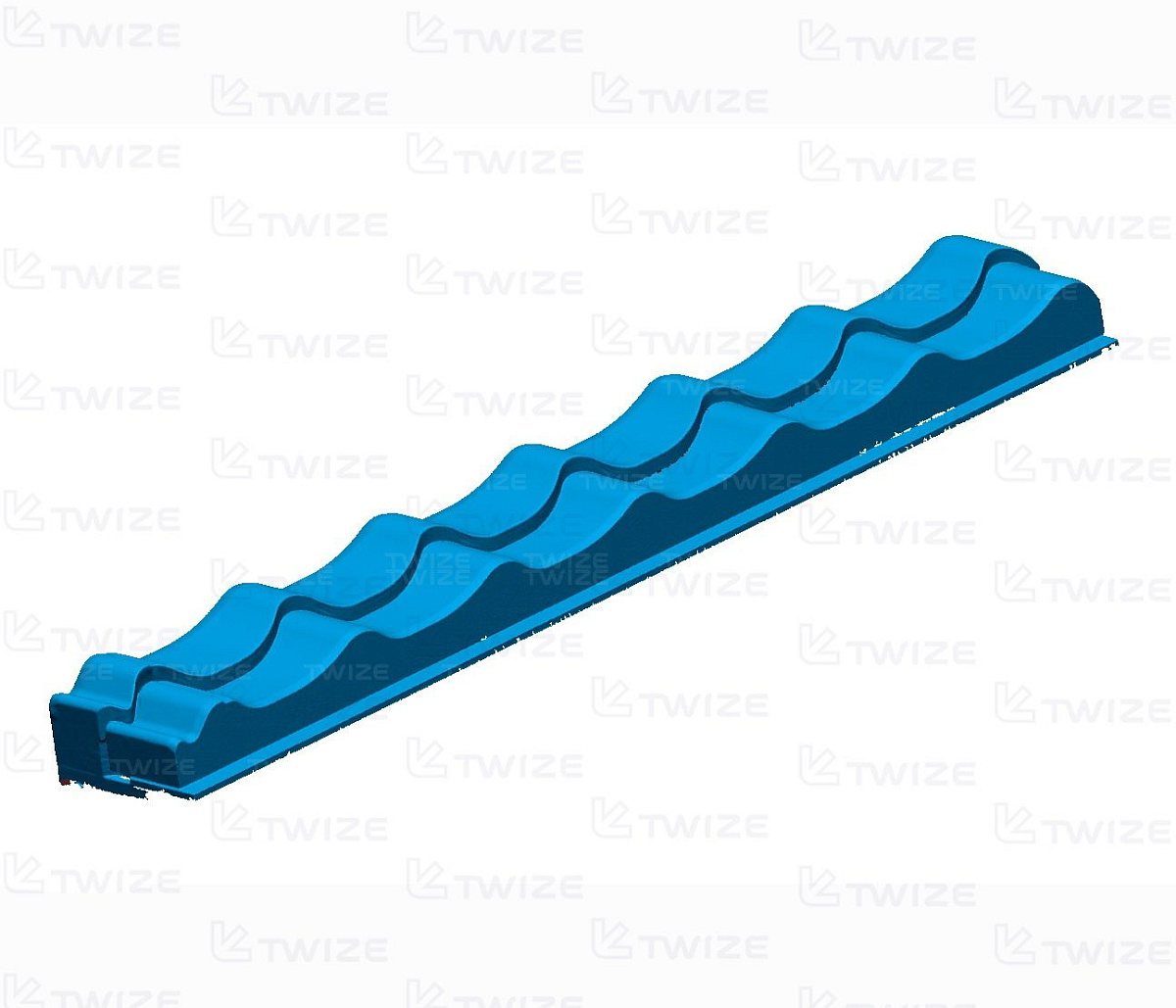

  • 3D-модель штампа (фото 1)

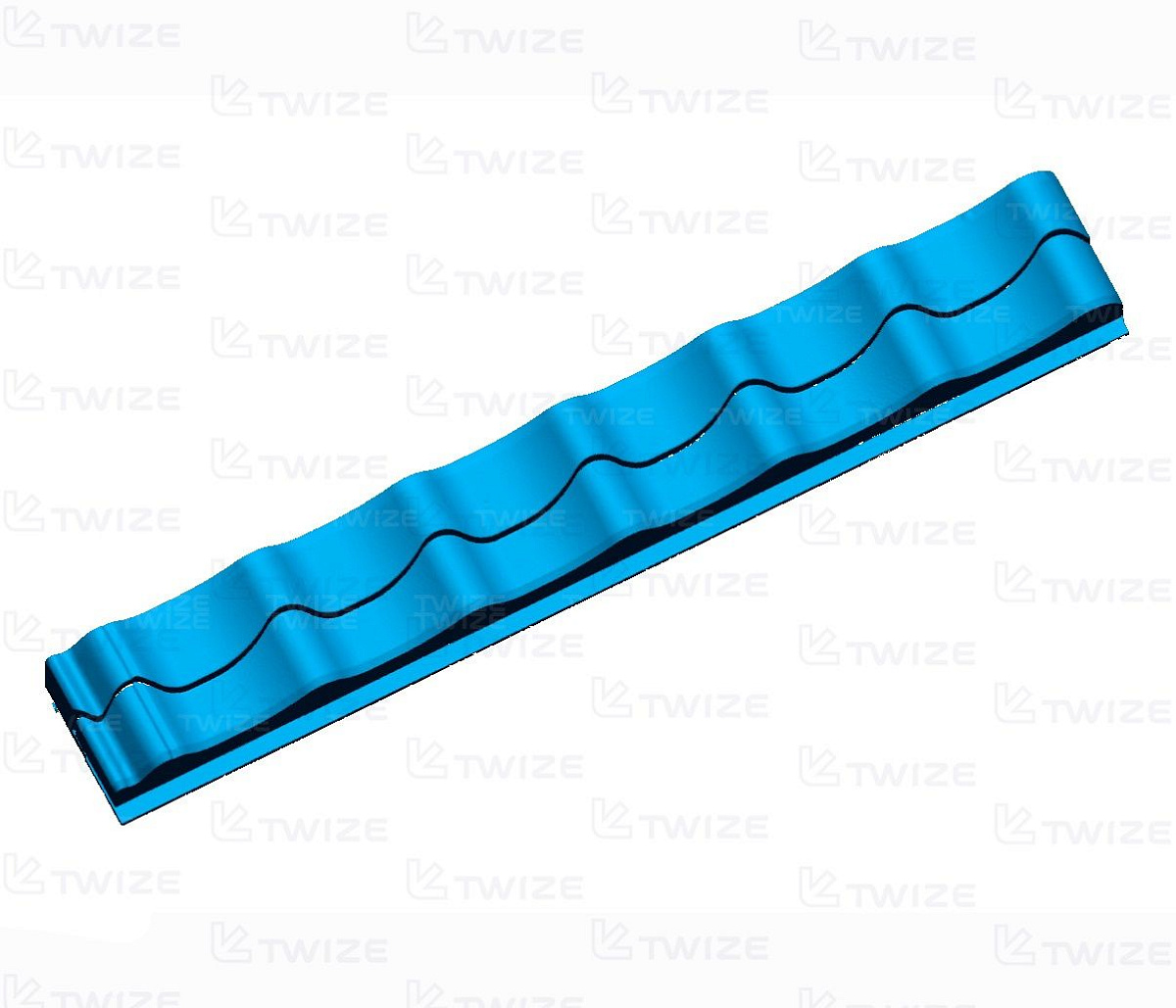

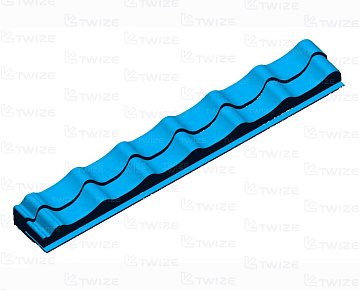

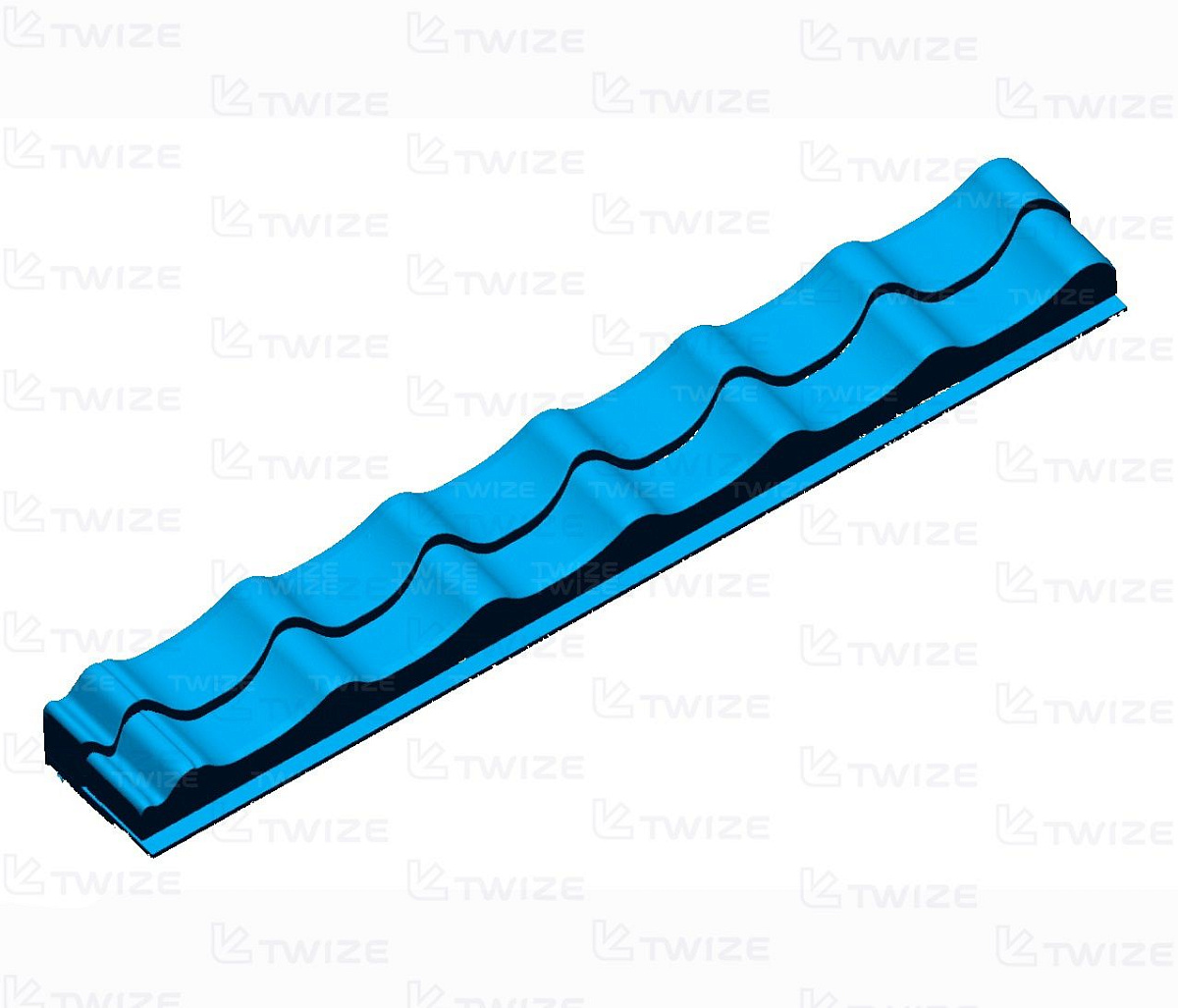

  • 3D-модель штампа (фото 2)

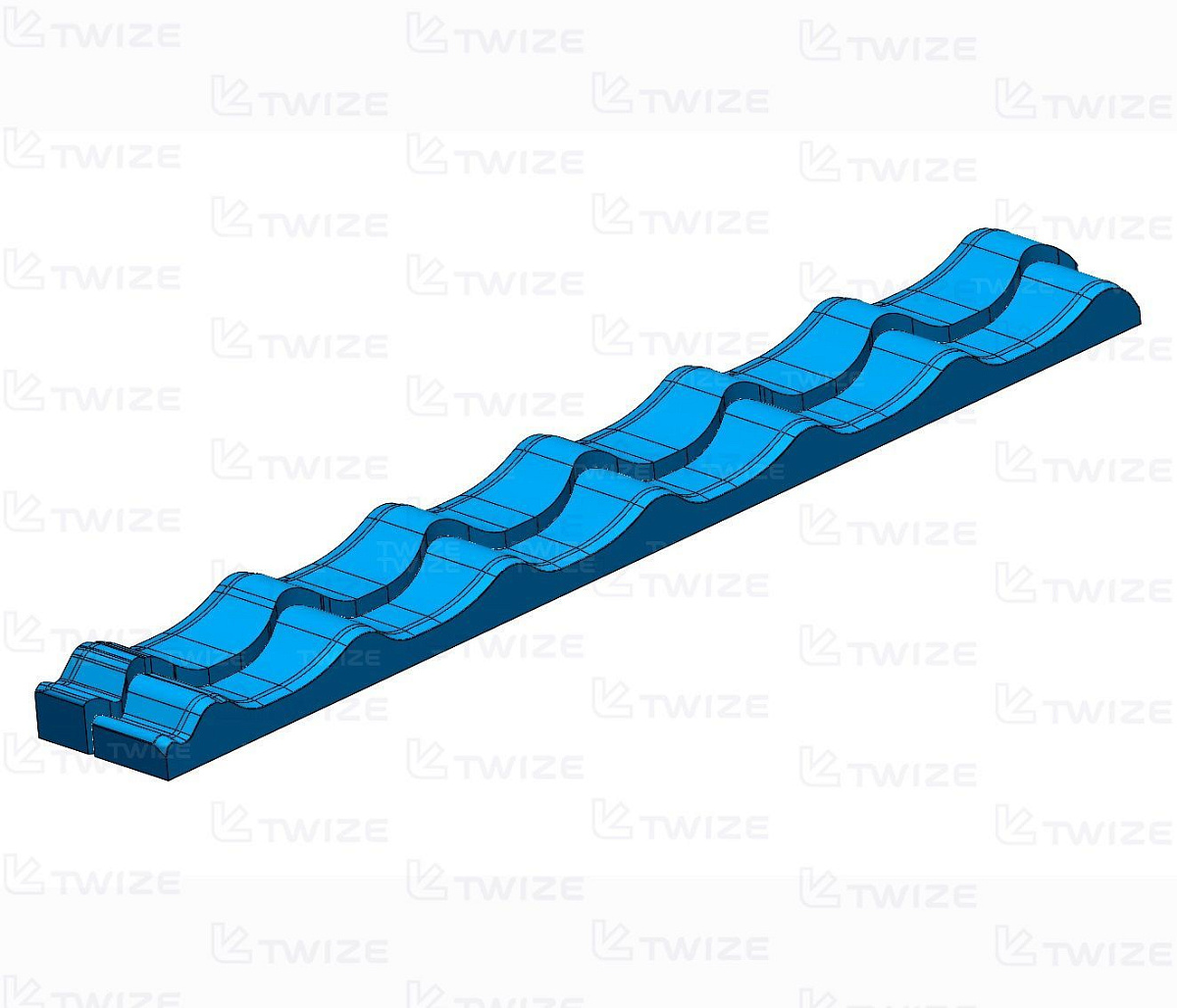

  • 3D-модель штампа, нижняя часть

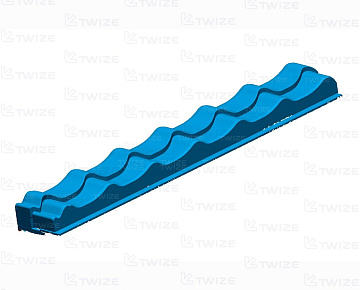

  • 3D-модель штампа, верхняя часть

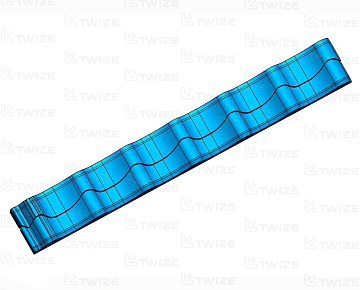

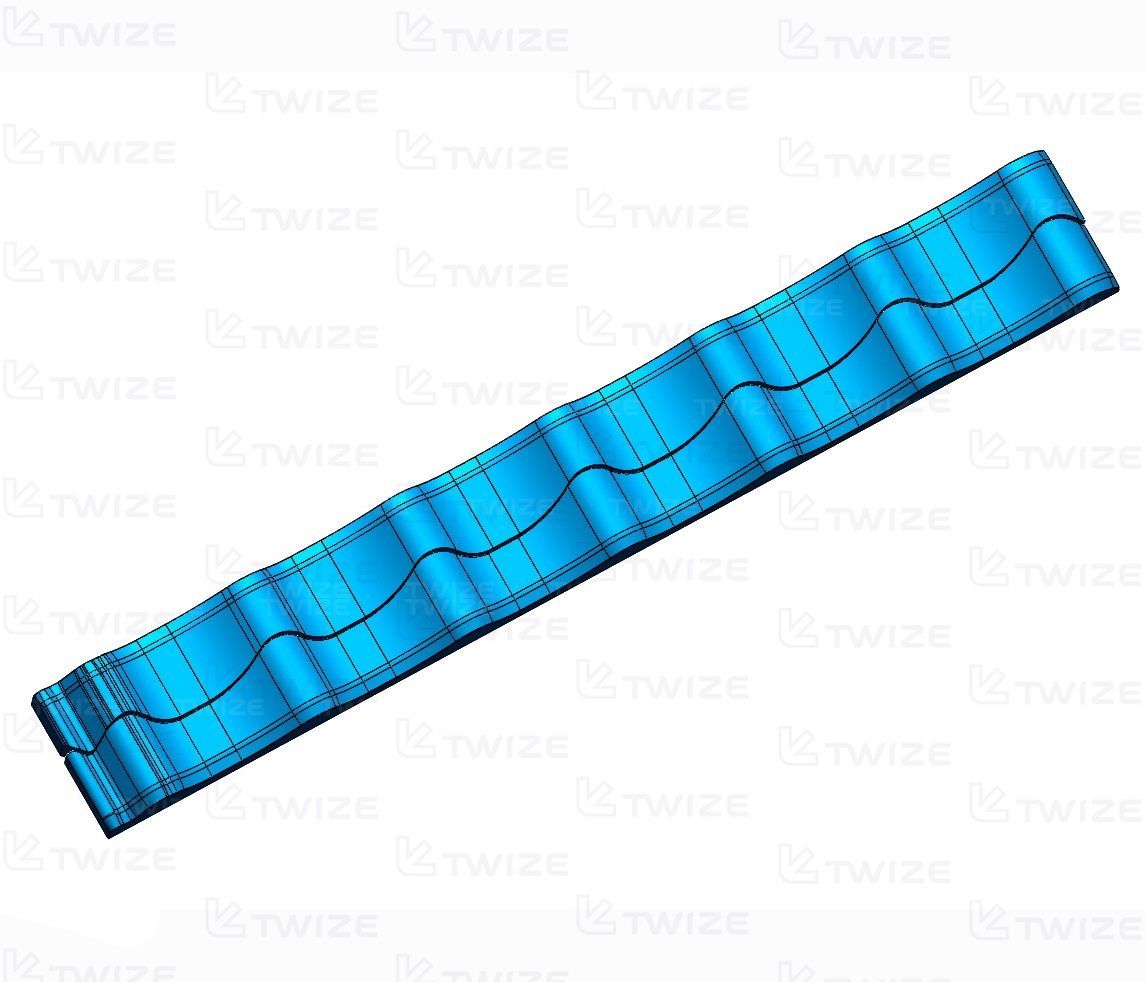

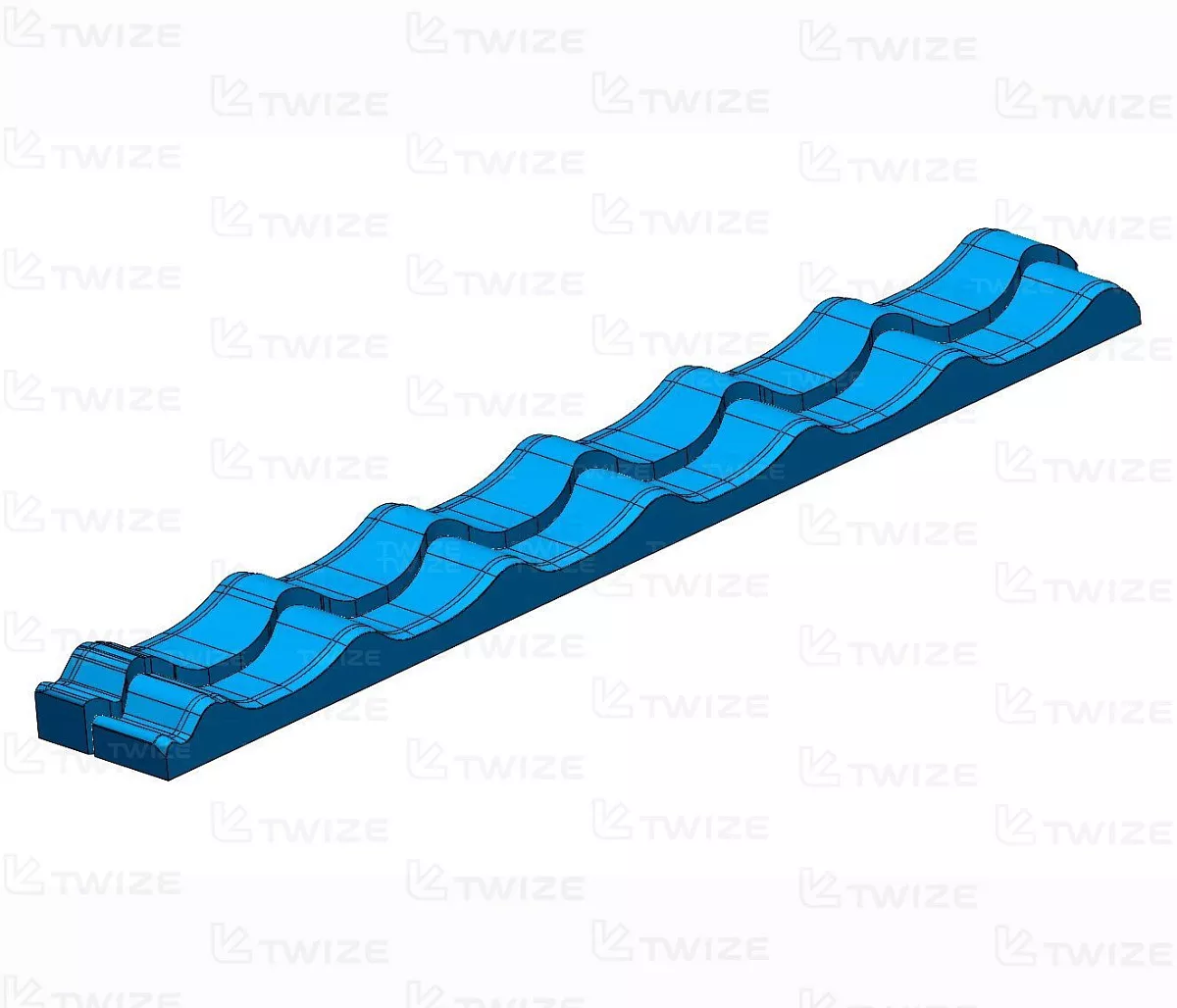

  • Твердотельная 3D-модель штампа

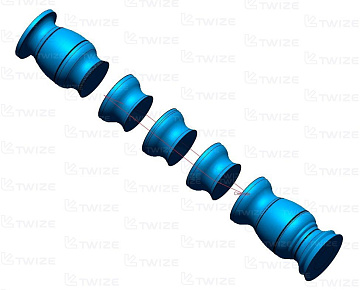

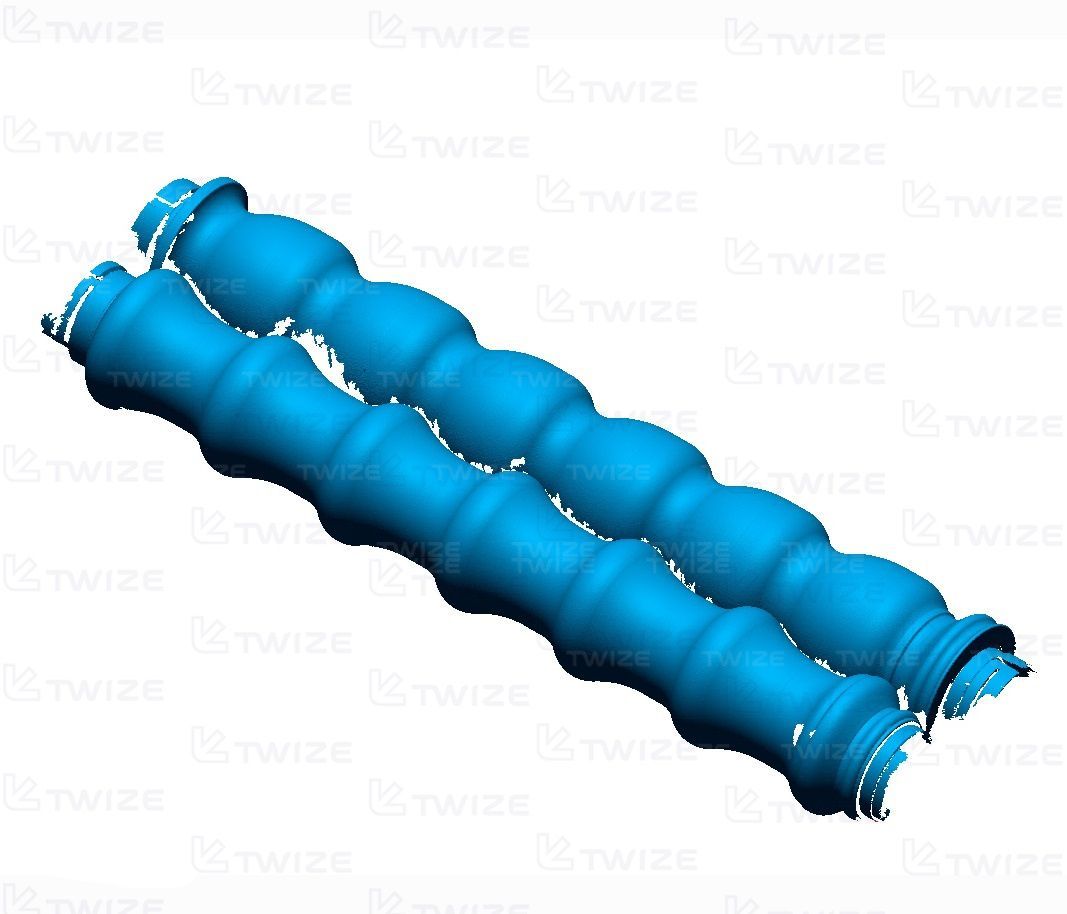

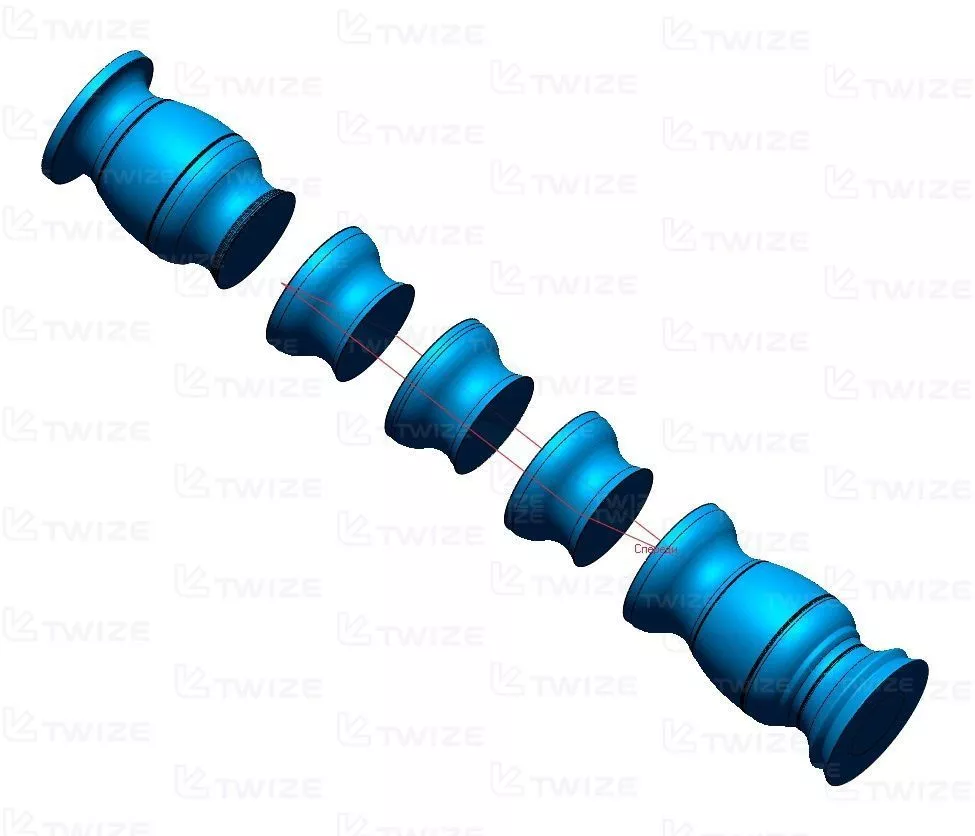

  • 3D-модель вальцов

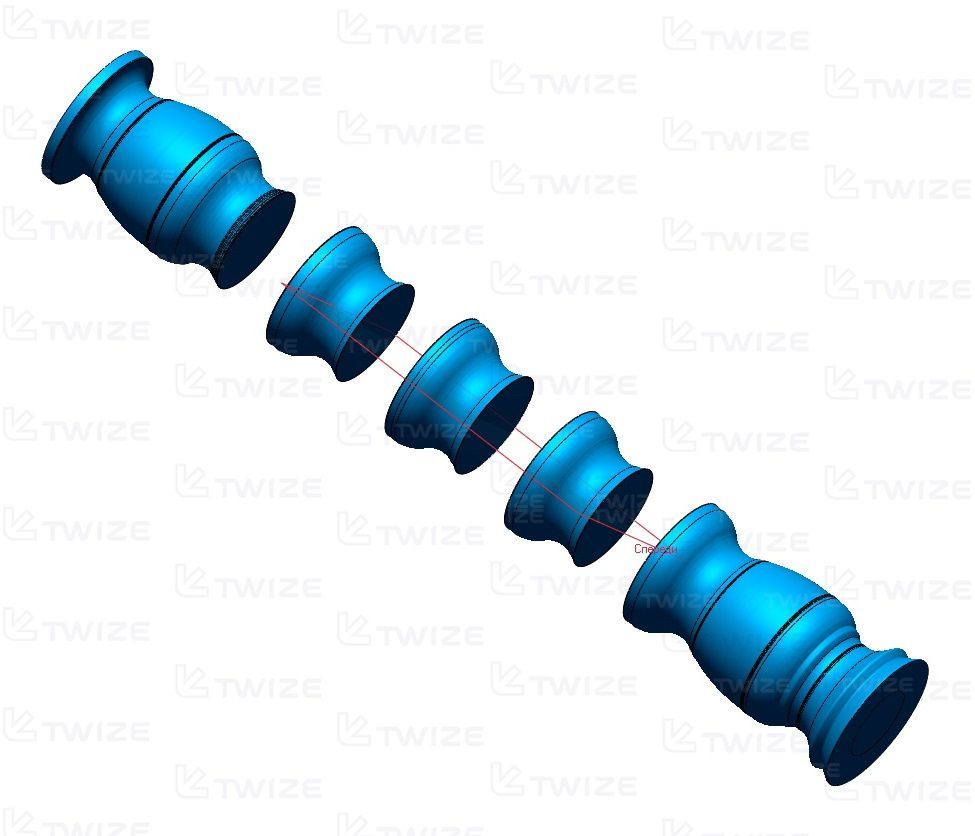

  • Твердотельная 3D-модель вальца (фото 1)

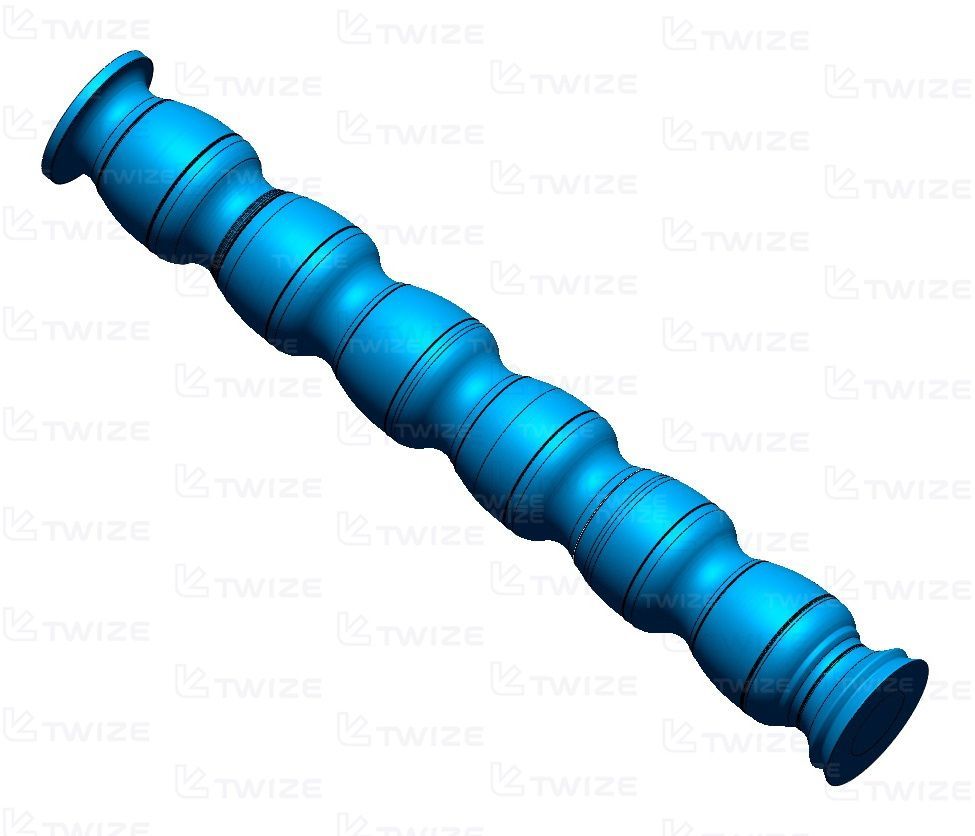

  • Твердотельная 3D-модель вальца (фото 2)

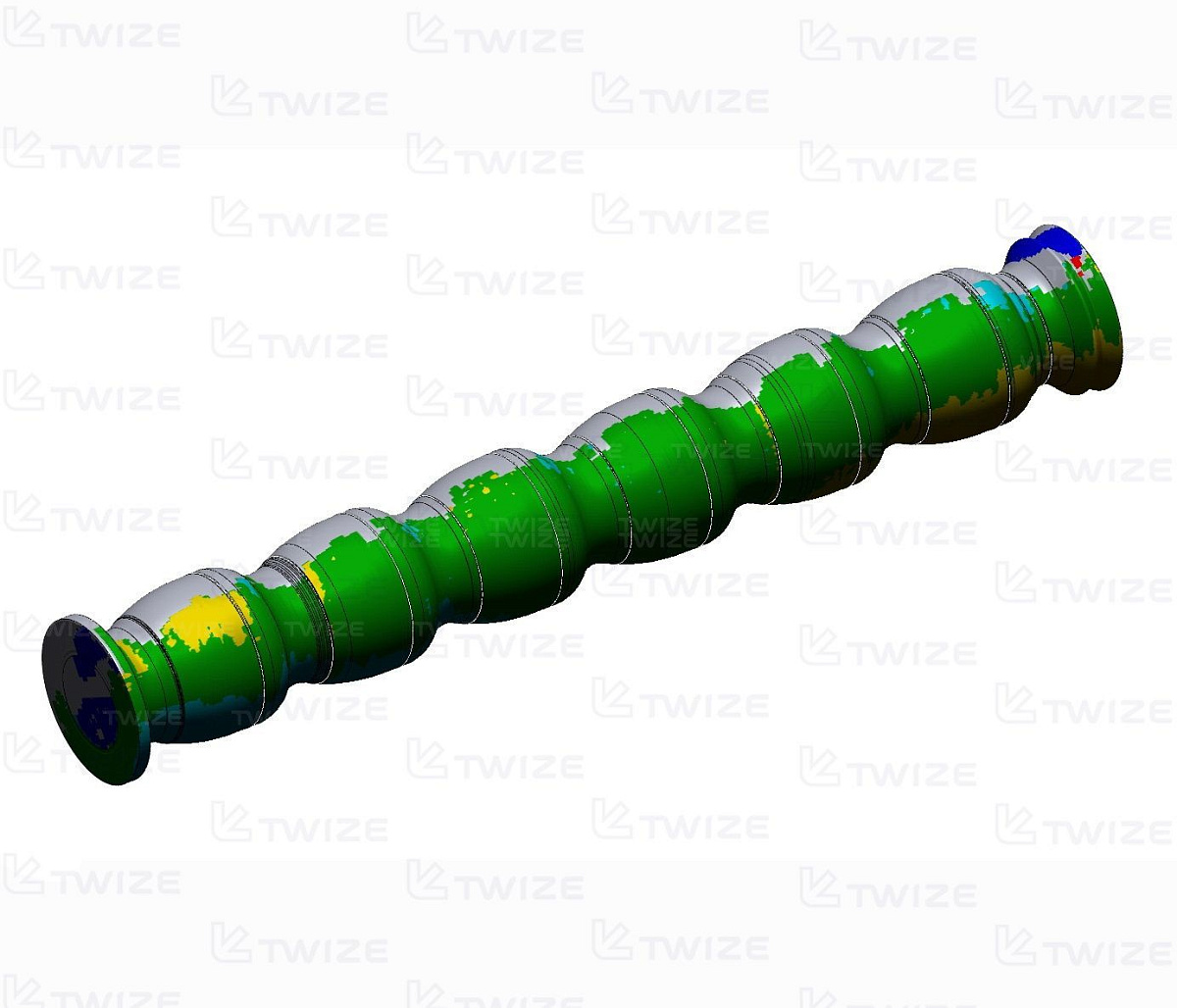

  • Контроль отклонений вальца

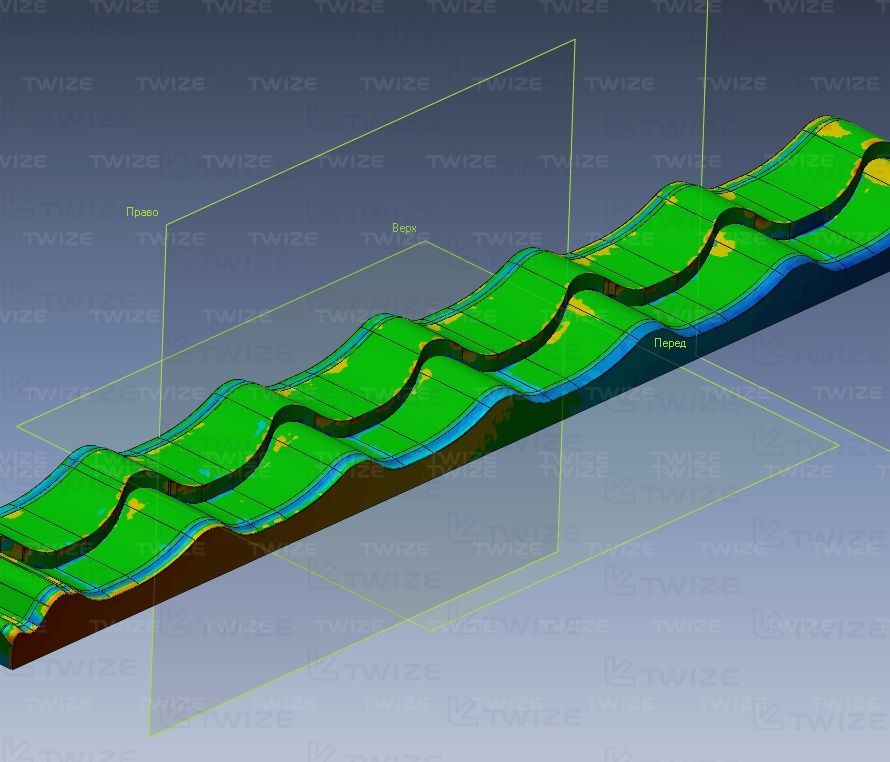

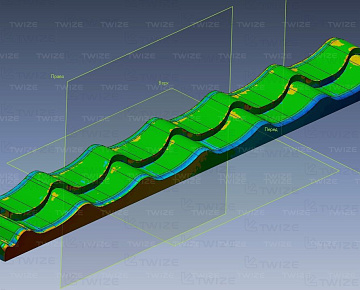

  • Контроль отклонений штампа
