Создание обмерных чертежей для проекта облицовки лестницы

  • ЗD‑сканирование
  • ЗD‑моделирование
  • Обмерные работы

Задача

Разработать на основе облака точек комплект обмерных чертежей для разработки проекта облицовки лестничной группы.

Решение

Для выполнения задачи использовалось облако точек как исходный материал. На основе облака точек была сделана 3D‑модель лестницы, после чего наши специалисты подготовили комплект обмерных чертежей лестничной группы для целей проектирования здания.

  • 1 этап

    3D‑cканирование

    3D‑сканер:

    FARO S 150

    Тип сканера:

    лазерный сканер

    Результат 3D‑сканирования:

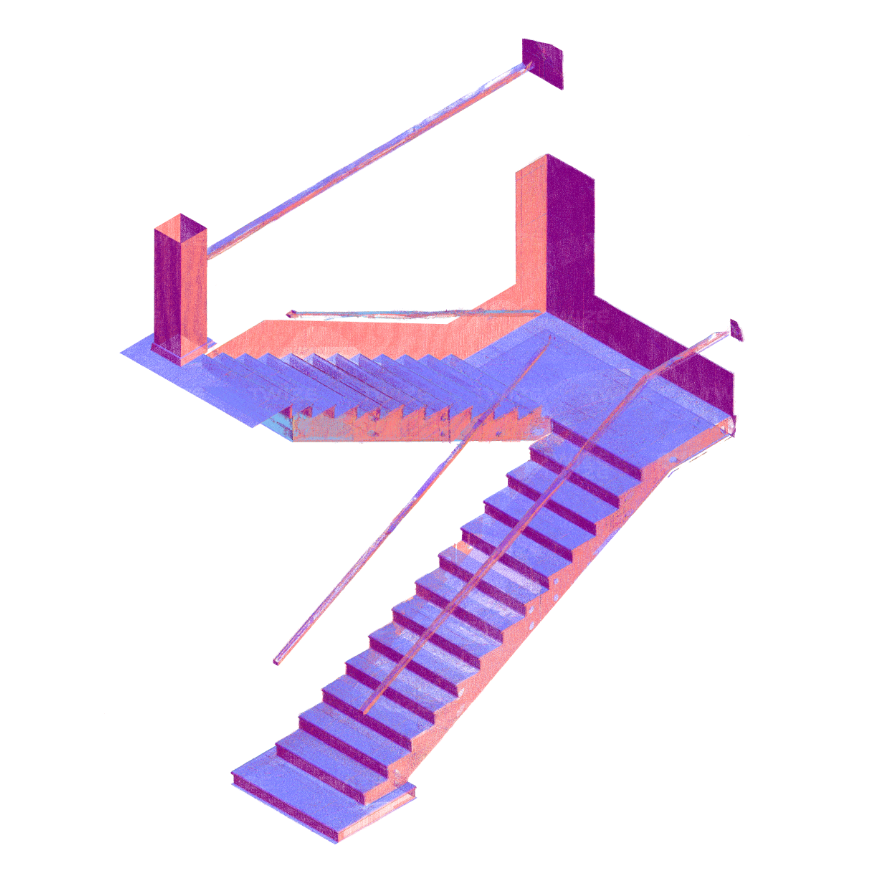

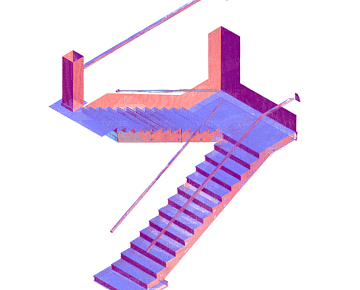

    облако точек лестницы

    Габаритные размеры объекта 3D‑сканирования:

    13 м х 4 м

    Точность данных сканирования:

    2 мм

    Время сканирования:

    1 рабочий день

    Количество стоянок:

    74

    Формат файла:

    .RCP

  • 2 этап

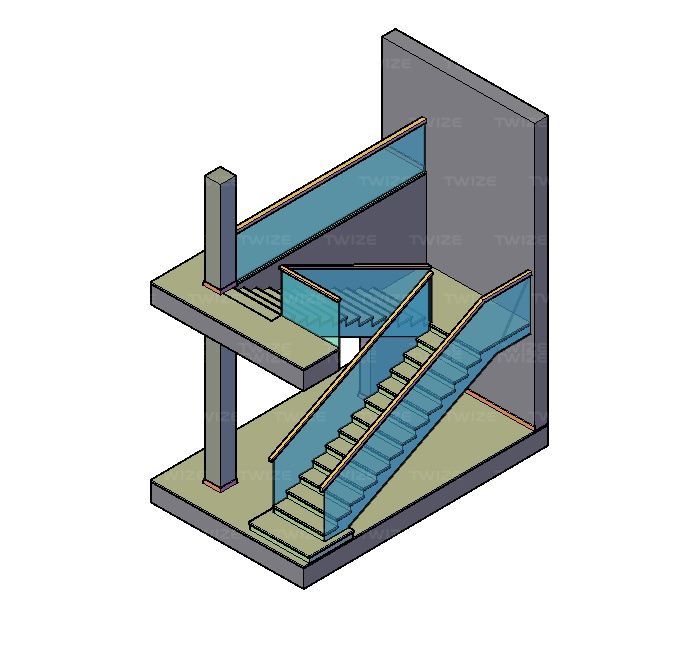

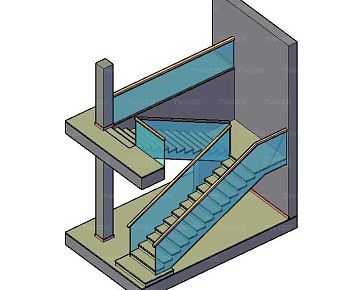

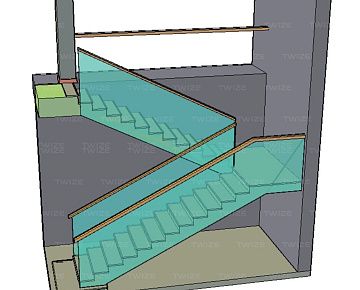

    3D‑моделирование

    Используемое ПО:

    Autodesk Revit

    Используемые данные:

    результат 3D‑сканирования

    Время сборки облака точек в единую модель:

    1 рабочий день

    Результат работы:

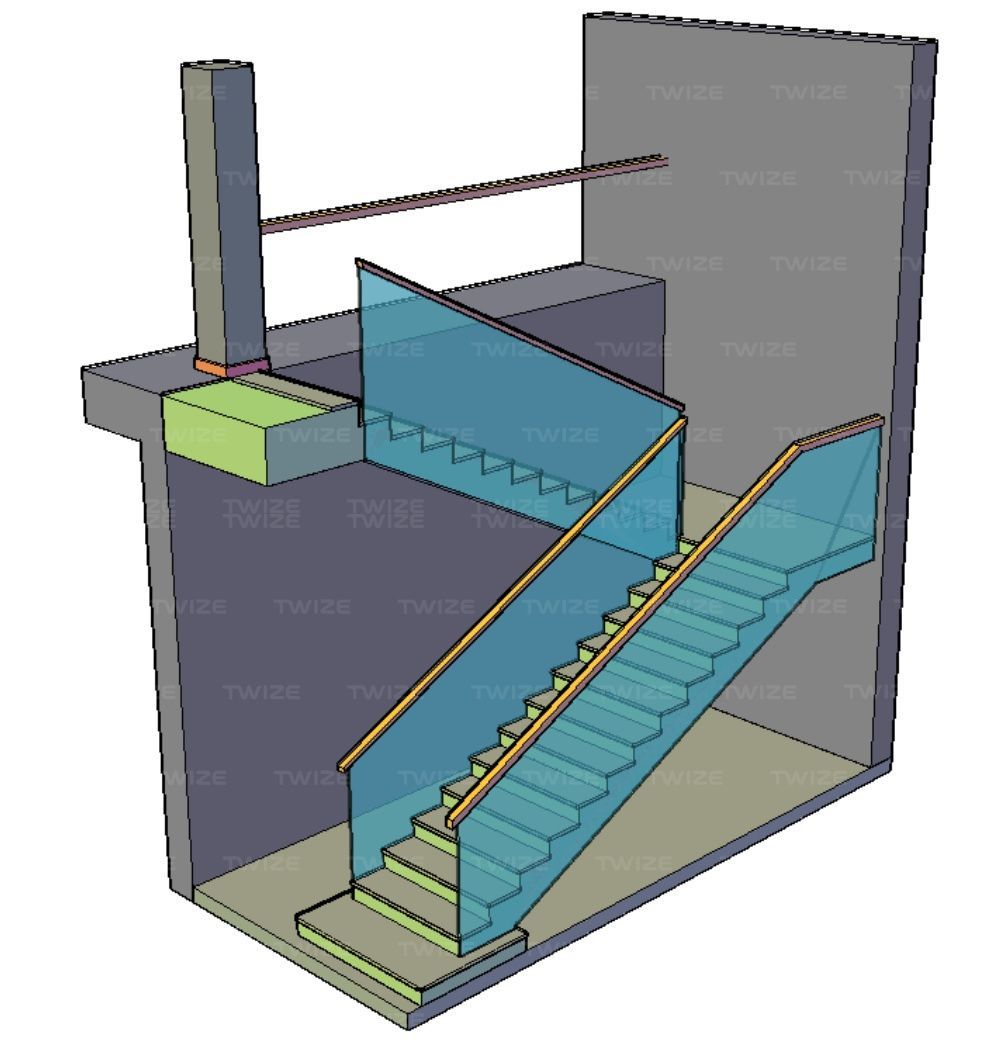

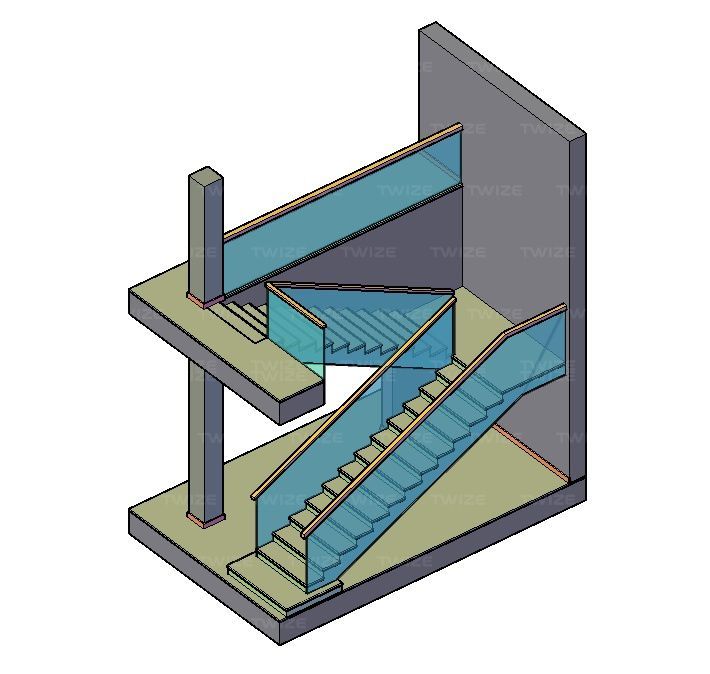

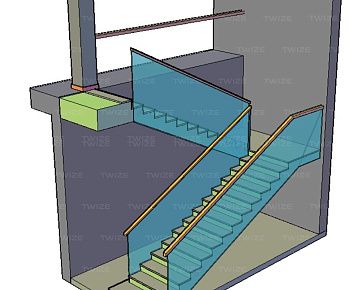

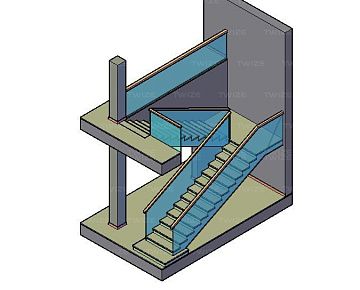

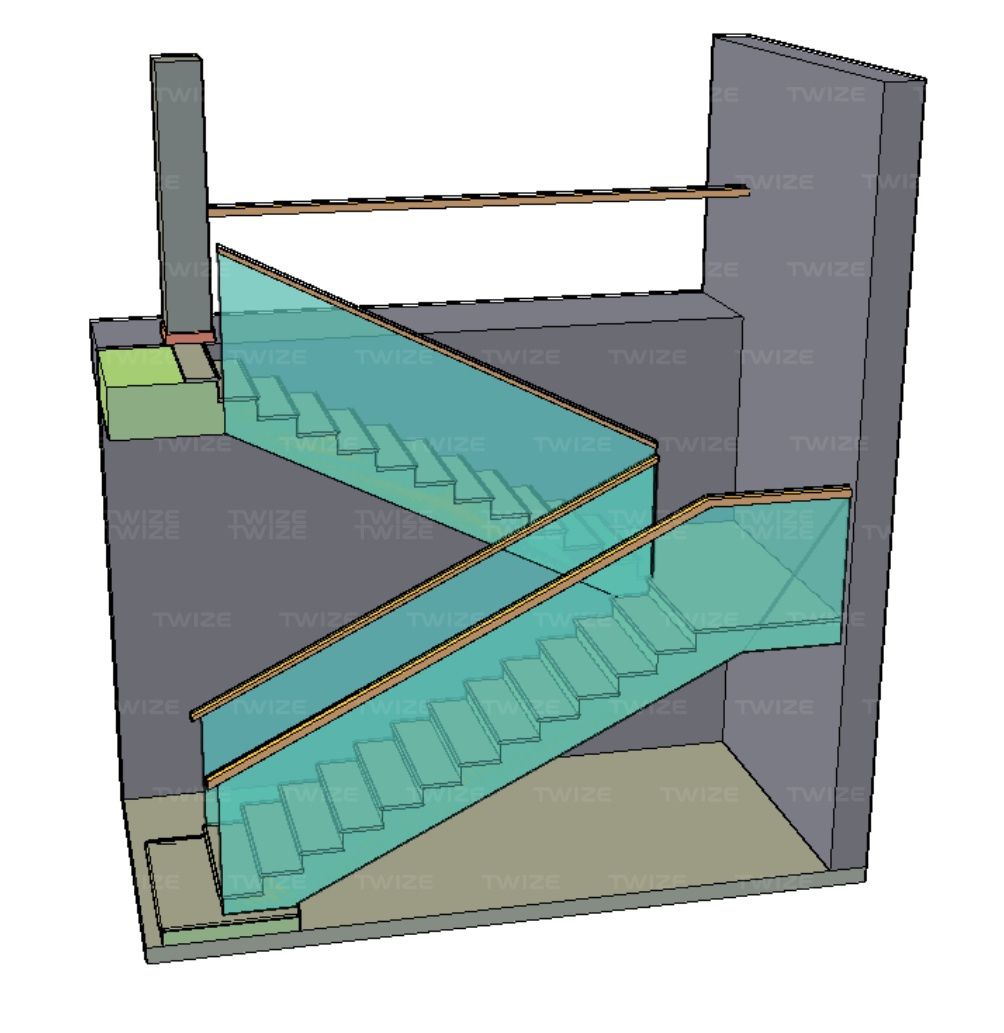

    3D‑модель лестницы

    Формат файла:

    .RVT

  • 3 этап

    Создание чертежей

    Время на создание чертежей:

    14 часов

    Результат работы:

    чертеж винтовой лестницы

    Формат файла:

    .DWG и .PDF
