Воссоздание элемента обшивки кресла автомобиля

  • ЗD‑сканирование
  • ЗD‑моделирование

Задача

Воссоздать в 3D элемент салона автомобиля - элемент обшивки кресла.

Решение

Проведено 3D‑сканирование оригинальной детали, построена твердотельная 3D‑модель.

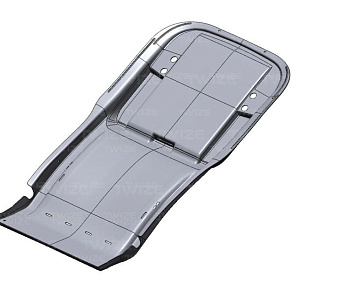

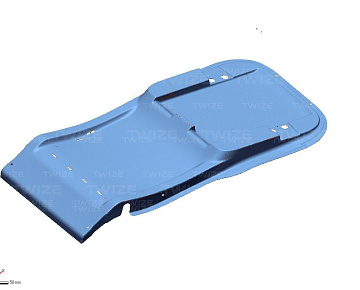

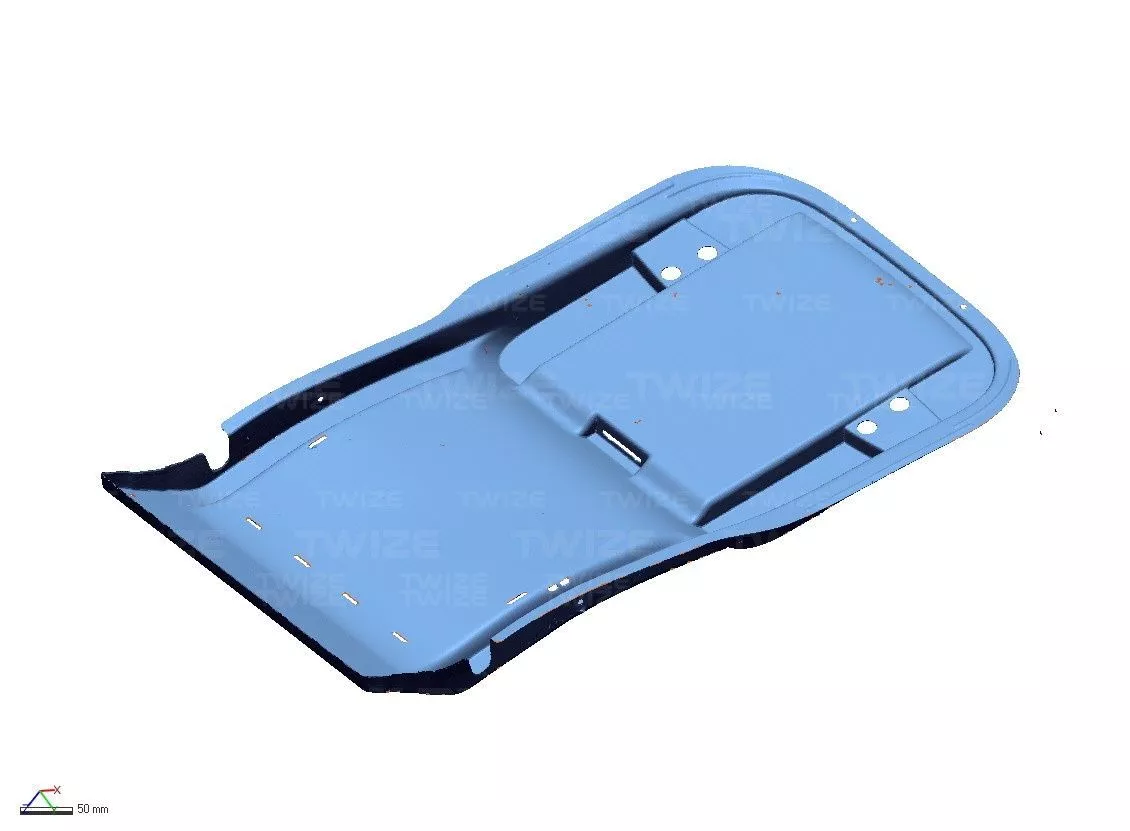

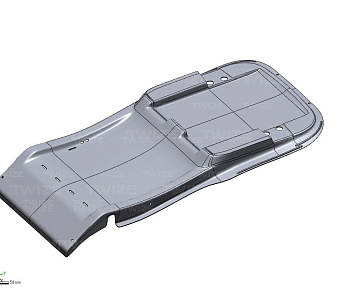

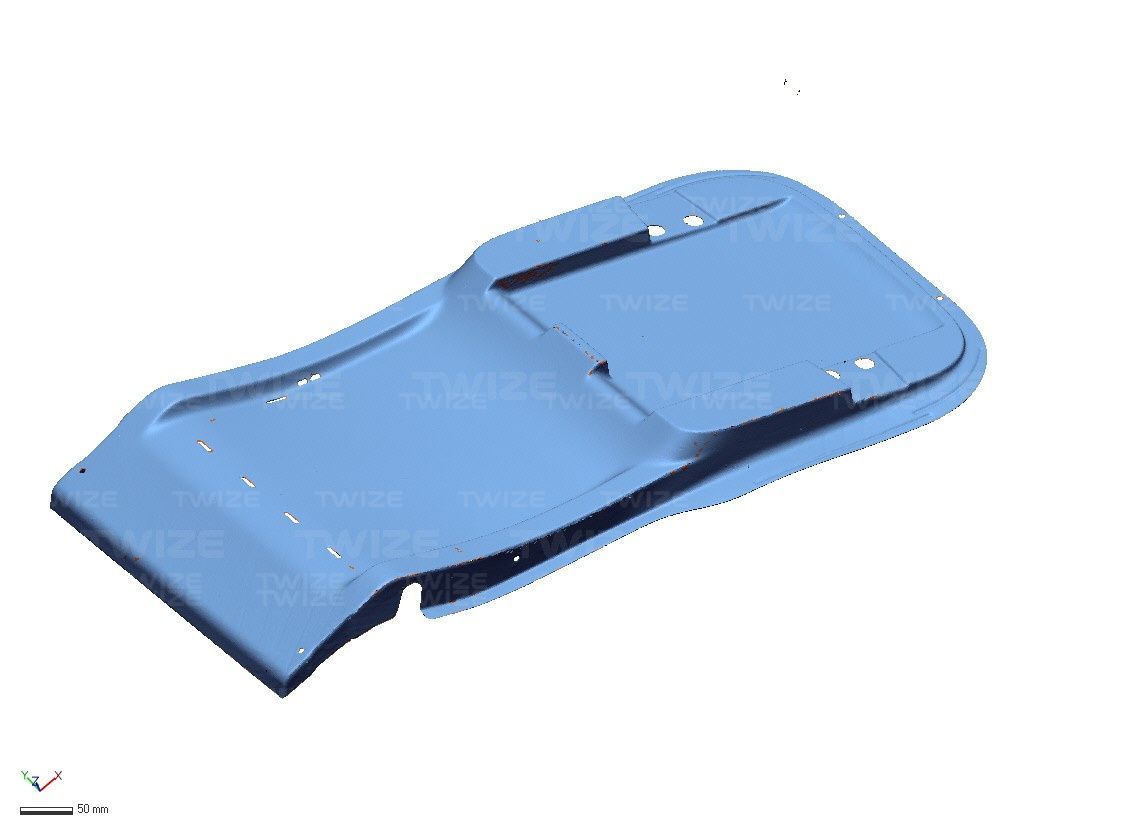

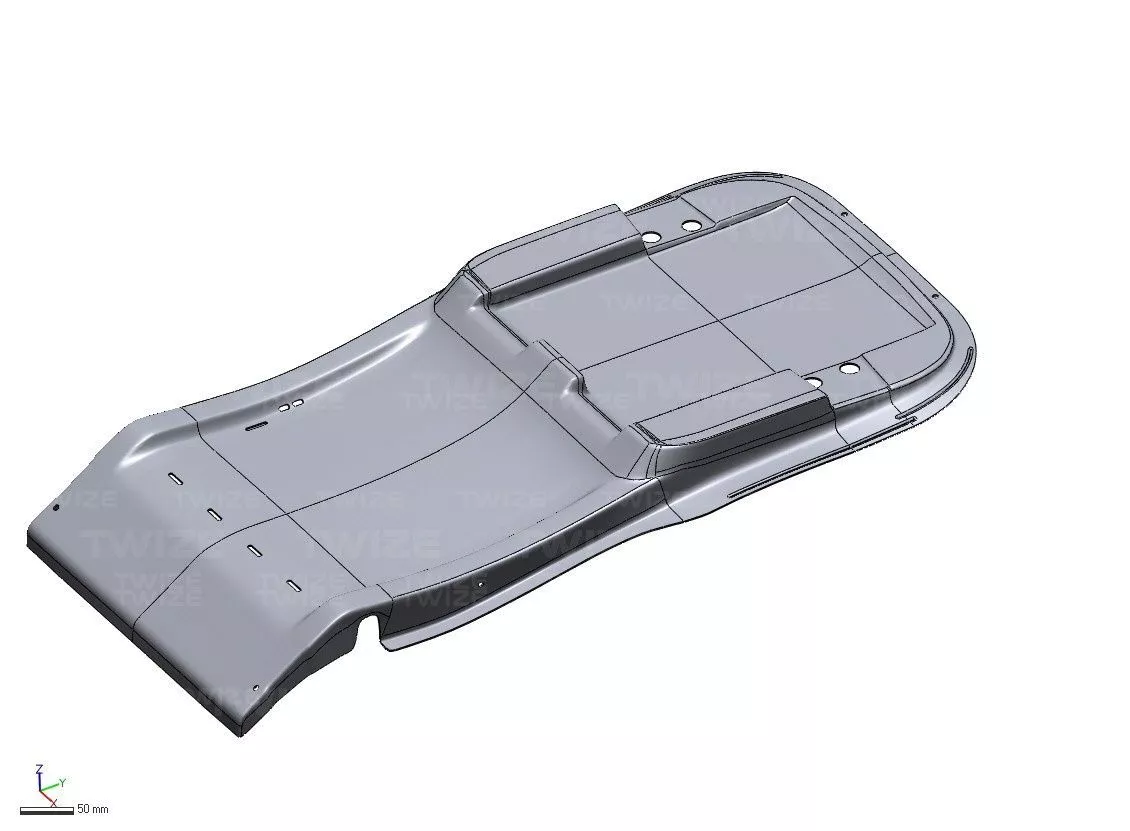

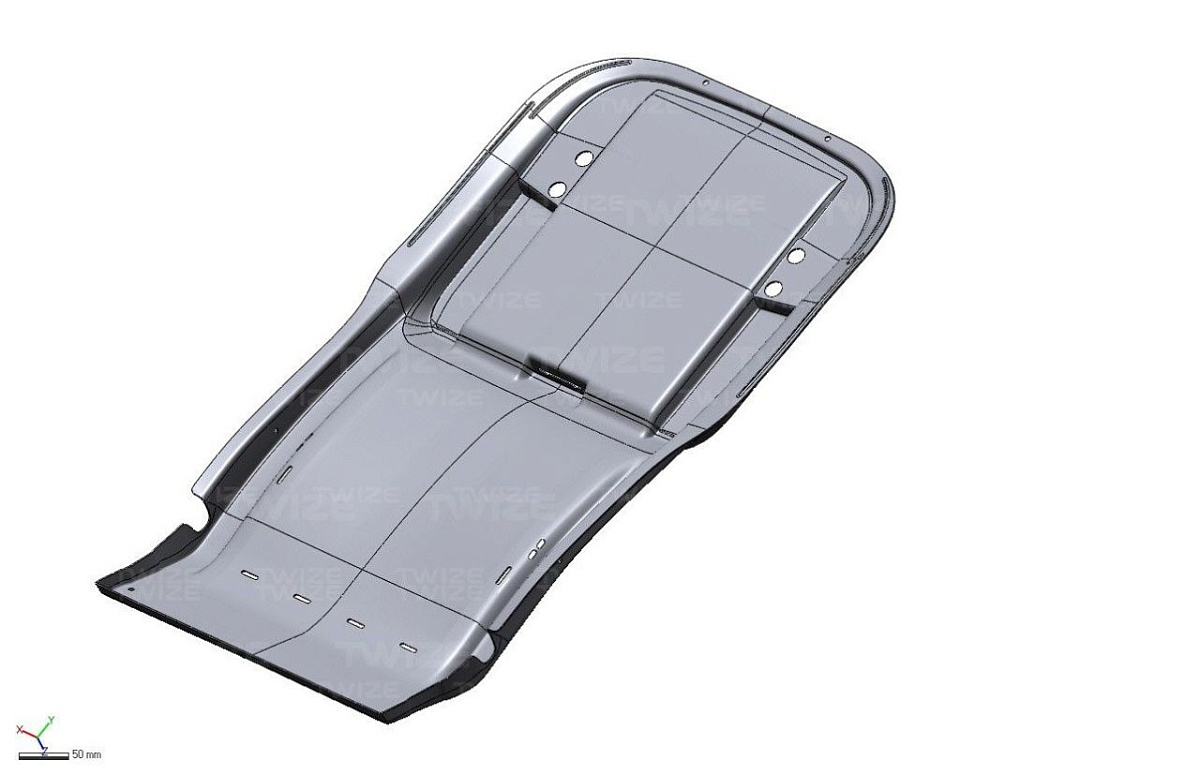

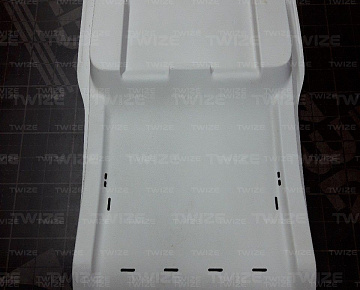

Воссоздание элемента обшивки кресла автомобиля - вид 1 Элемент салона автомобиля (фото 1) Увеличить Воссоздание элемента обшивки кресла автомобиля - вид 2 Элемент салона автомобиля (фото 2) Увеличить Воссоздание элемента обшивки кресла автомобиля - вид 3 3D‑модель элемента (вид 1) Увеличить Воссоздание элемента обшивки кресла автомобиля - вид 4 3D‑модель элемента (вид 2) Увеличить Воссоздание элемента обшивки кресла автомобиля - вид 5 Облако точек элемента (вид 1) Увеличить Воссоздание элемента обшивки кресла автомобиля - вид 6 Облако точек элемента (вид 2) Увеличить Воссоздание элемента обшивки кресла автомобиля - вид 7 Облако точек элемента (вид 3) Увеличить Воссоздание элемента обшивки кресла автомобиля - вид 8 Облако точек элемента (вид 4) Увеличить
  • 1 этап

    3D‑сканирование

    3D‑сканер:

    HandyScan 700

    Тип сканера:

    лазерный ручной

    Габаритные размеры объекта 3D‑сканирования:

    284 х 744 х 450 мм

    Точность данных сканирования:

    30 микрон

    Время сканирования:

    0,5 часа

    Результат сканирования:

    высокополигональная 3D‑модель детали

    Формат файла:

    .STL

  • 2 этап

    3D‑моделирование (Обратное проектирование)

    Используемое ПО:

    Geomagic Design X

    Время на твердотельное моделирование:

    17 часов

    Результат работы:

    твердотельная 3D‑модель детали

  • 3 этап

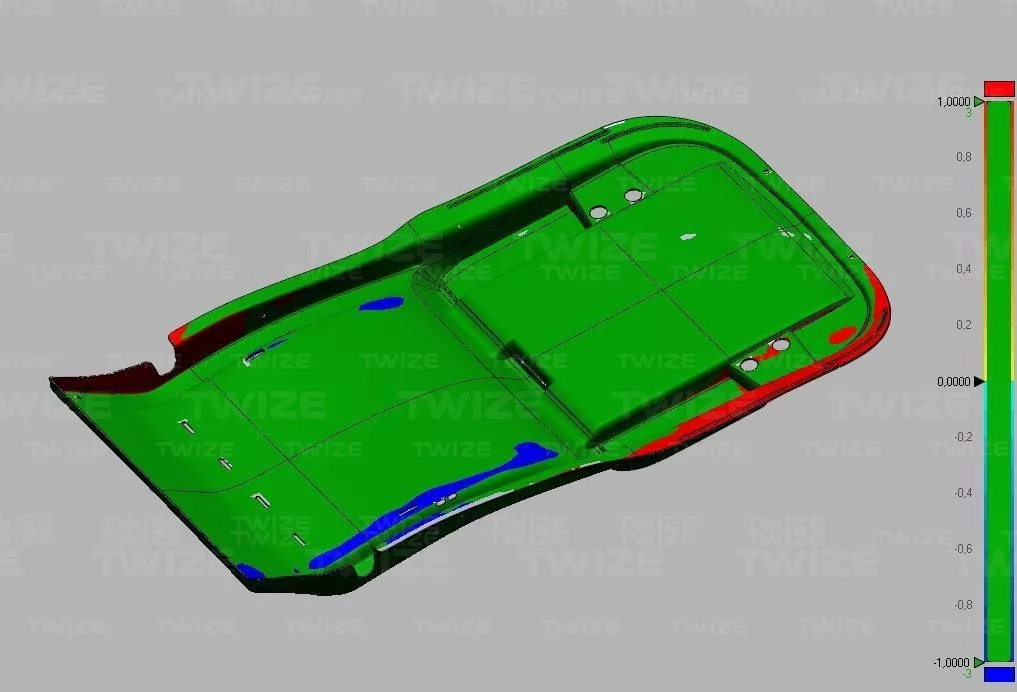

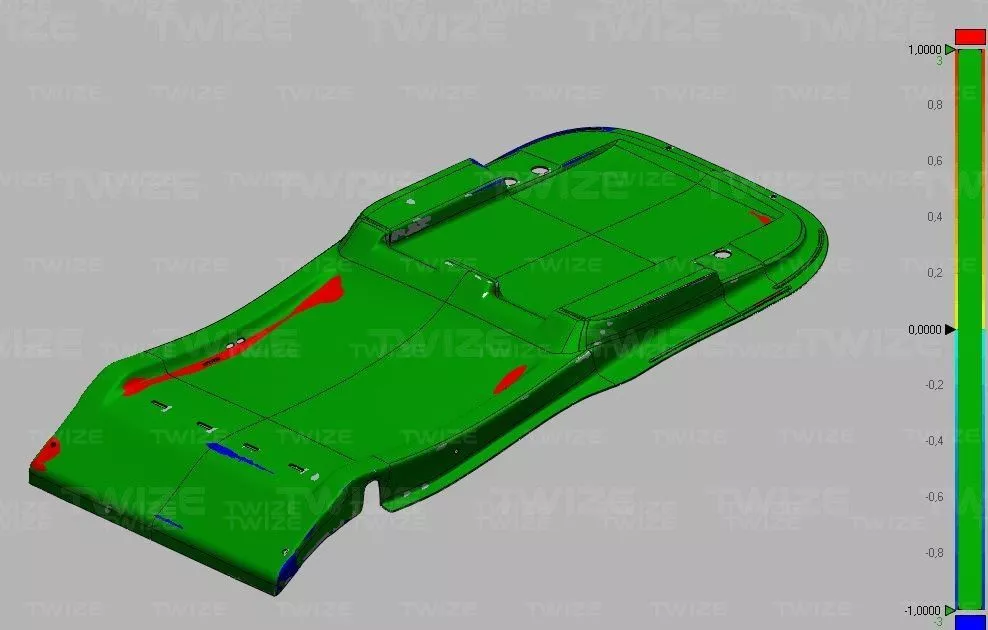

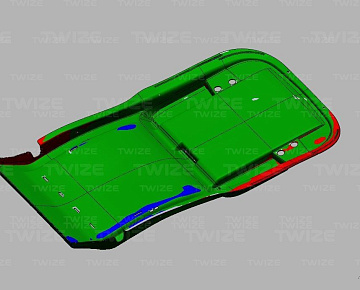

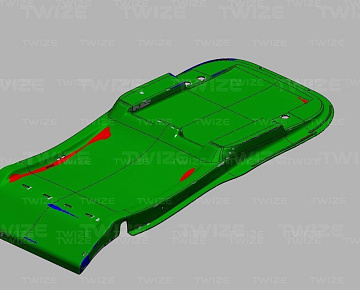

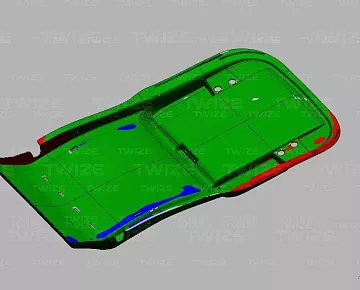

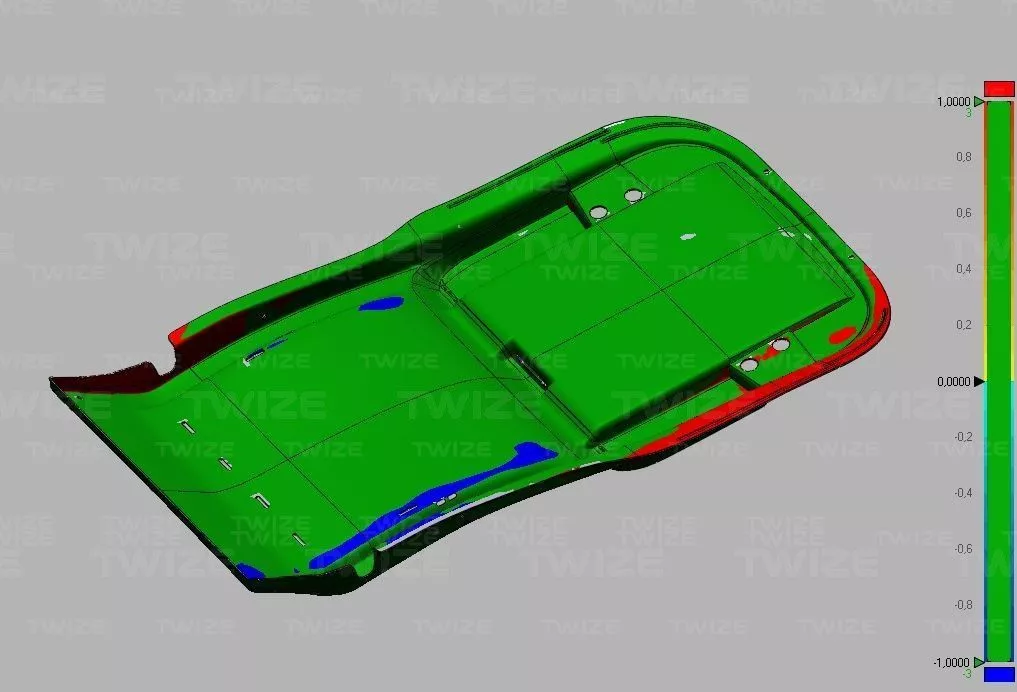

    Проверка результатов реверс-инжиниринга (контроль геометрии)

    Используемое ПО:

    Geomagic Design X
