3D-сканирование узла натяжения

  • ЗD-сканирование

Задача

Получить 3D-модель узла натяжения пленки на экструдерном конвейере для последующего реверс-инжиниринга силами заказчика

Решение

Провести 3D-сканирование узла.







															Результат сканирования узла натяжения пленки (первая плоскость)
															Увеличить







															Результат сканирования узла натяжения пленки (вторая плоскость)
															Увеличить







															Результат сканирования узла натяжения пленки (третья плоскость)
															Увеличить

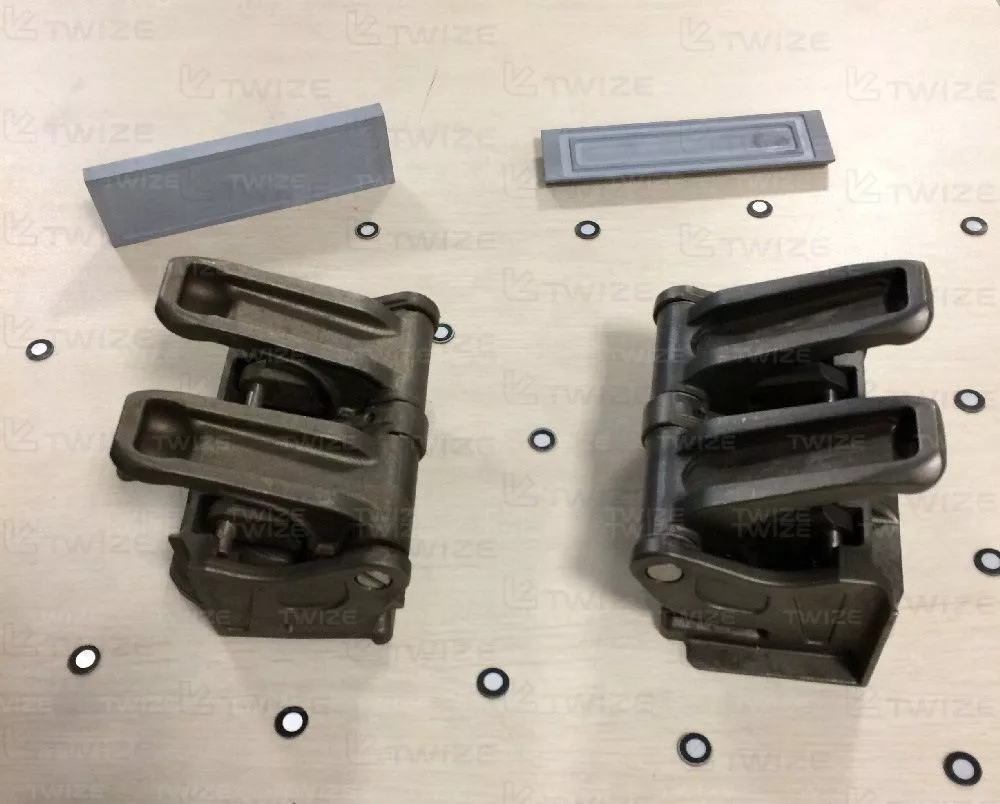

															Эталонная модель узла натяжения пленки (фото 1)
															Увеличить

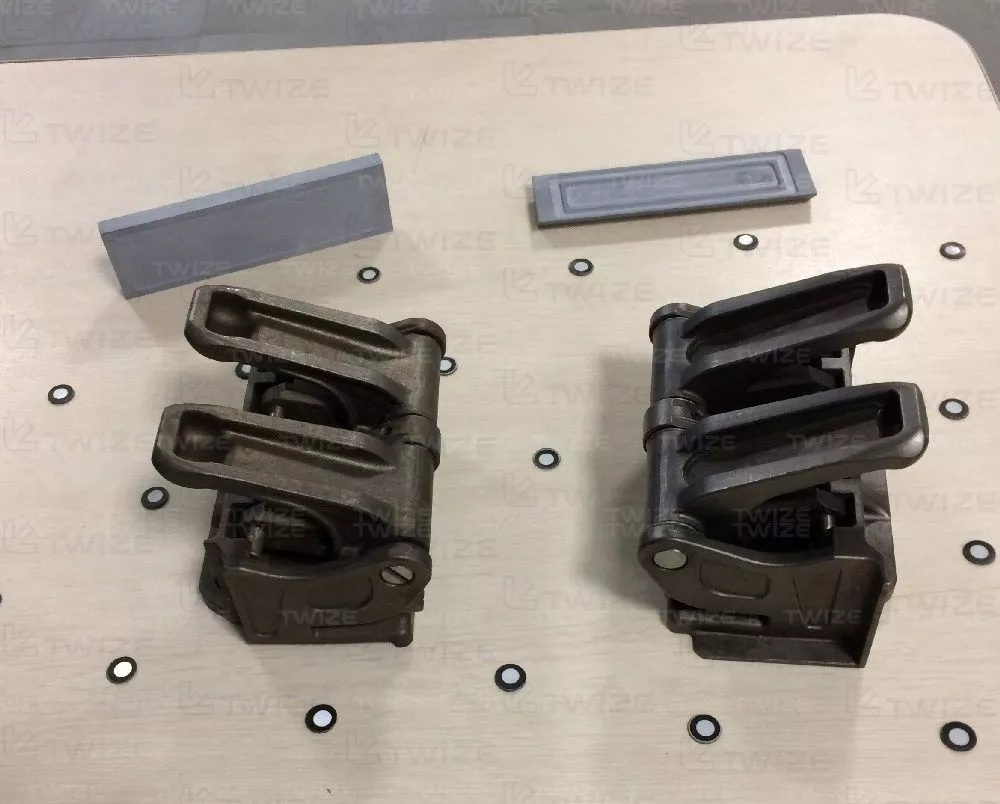

															Эталонная модель узла натяжения пленки (фото 2)
															Увеличить

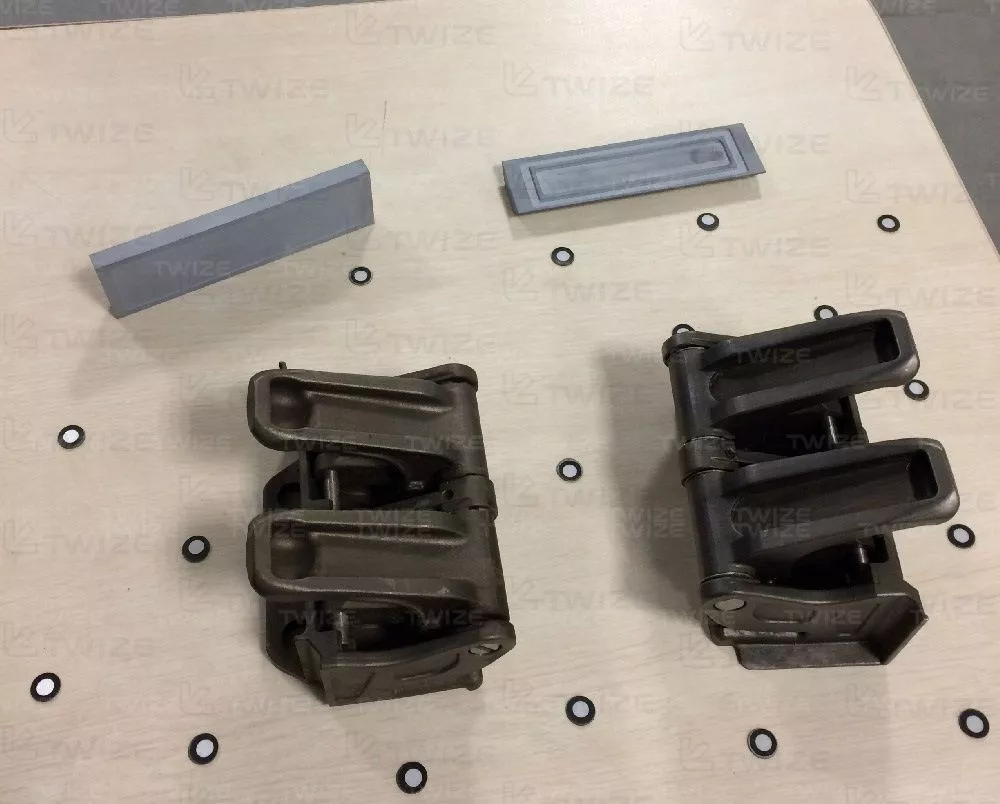

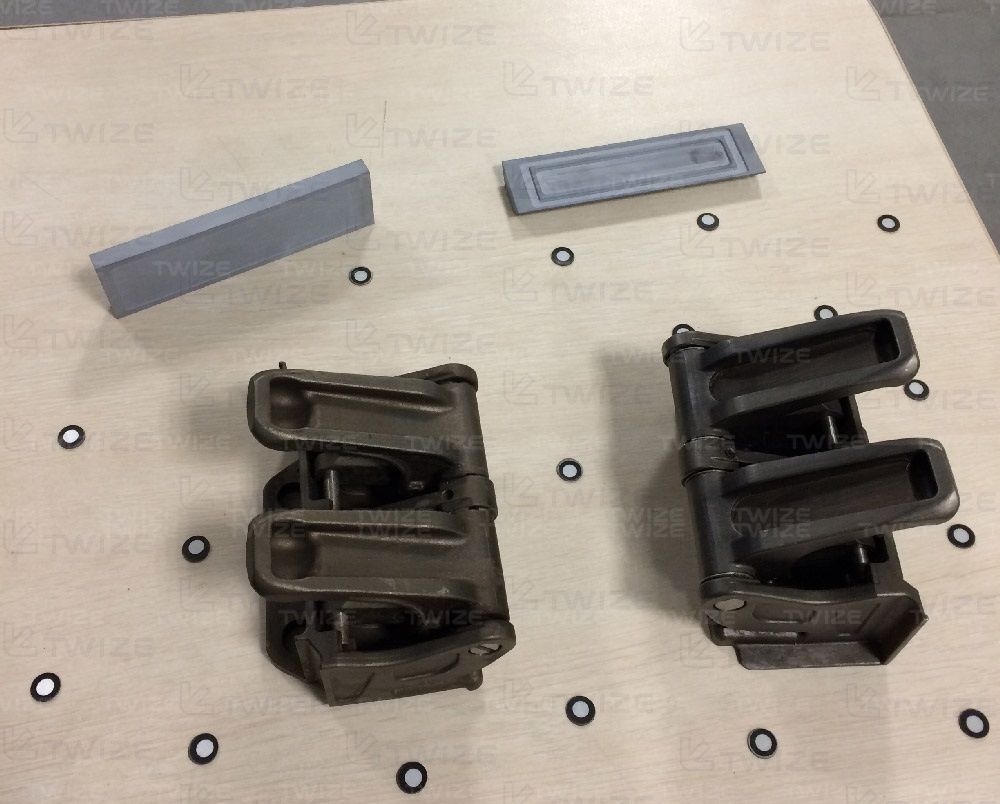

															Эталонная модель узла натяжения пленки (фото 3)
															Увеличить














  •





    1 Этап








    3D-сканирование


    3D-сканер:


    HandySCAN 700


    Тип сканера:


    лазерный портативный


    Габаритные размеры объекта 3D-сканирования:


    190 х 135 х 150мм


    Точность данных сканирования:


    60 микрон


    Время сканирования:


    30 минут


    Результат 3D-сканирования:


    высокополигональная 3D-модель узла натяжения пленки


    Формат файла:


    .STL





    •
