Контроль геометрии детали самолета

  • ЗD-сканирование

Задача

Оценить качество восстановленной законцовки хвостового оперения самолета и подготовить отчет о геометрии.

Решение

Выехать к заказчику, провести на месте 3D-сканирование с помощью 3D-сканера HandySCAN700 и выполнить анализ контроля геометрии в специализированной программе Geomagic Control X.

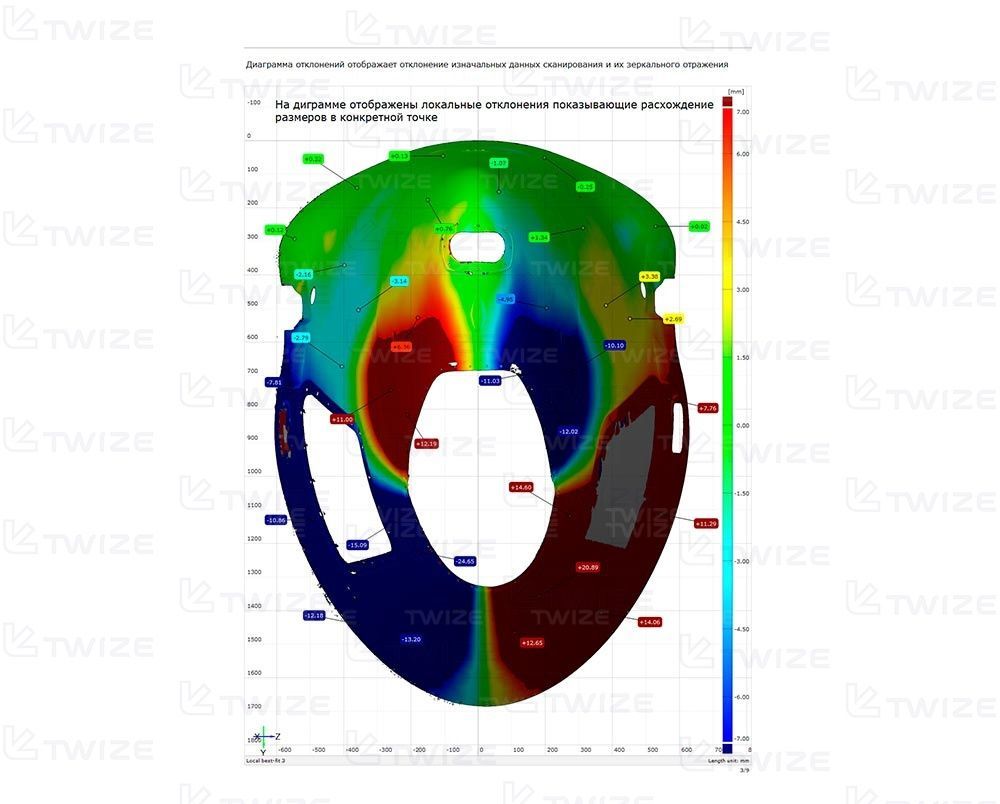

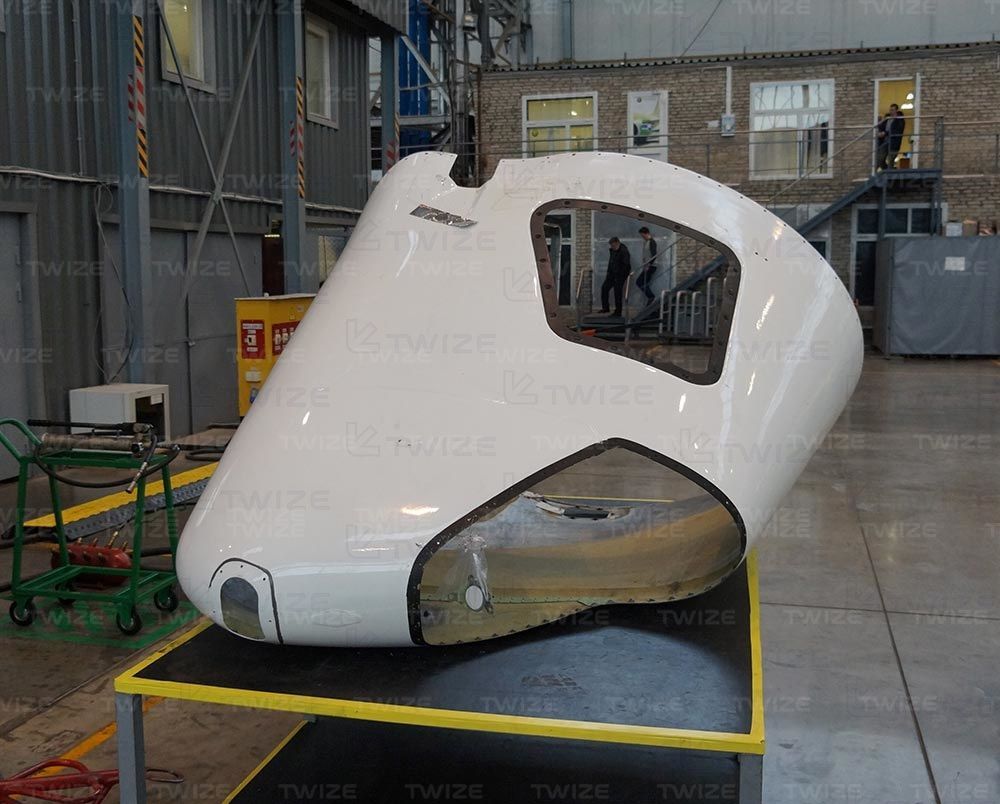

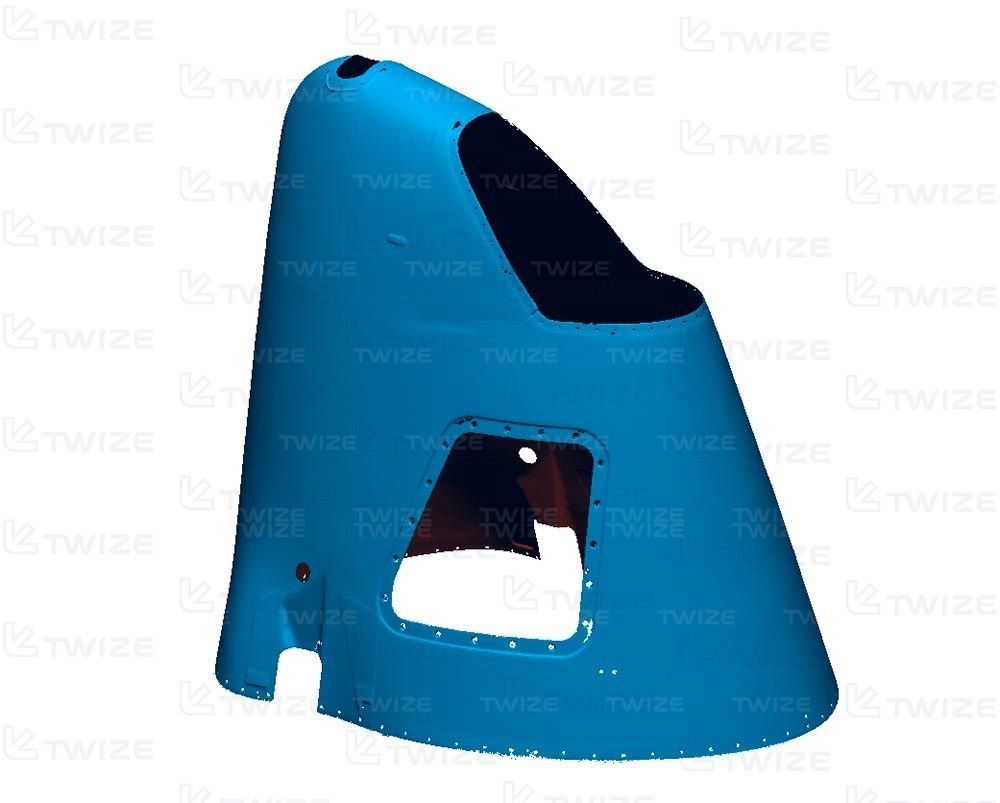

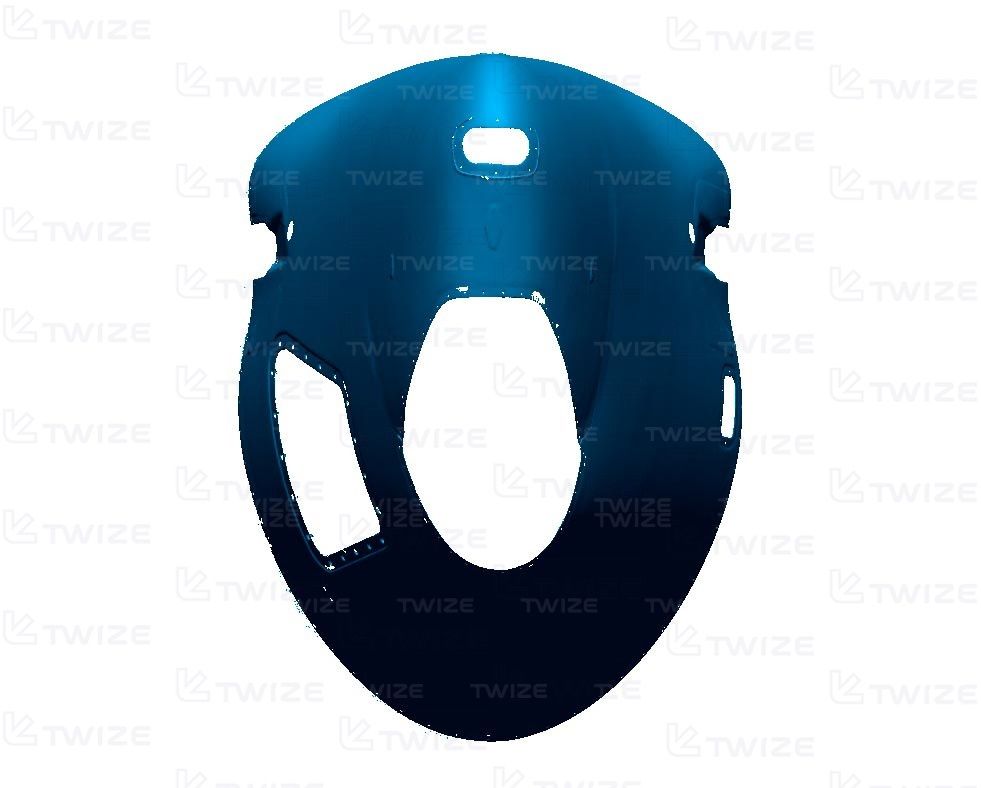

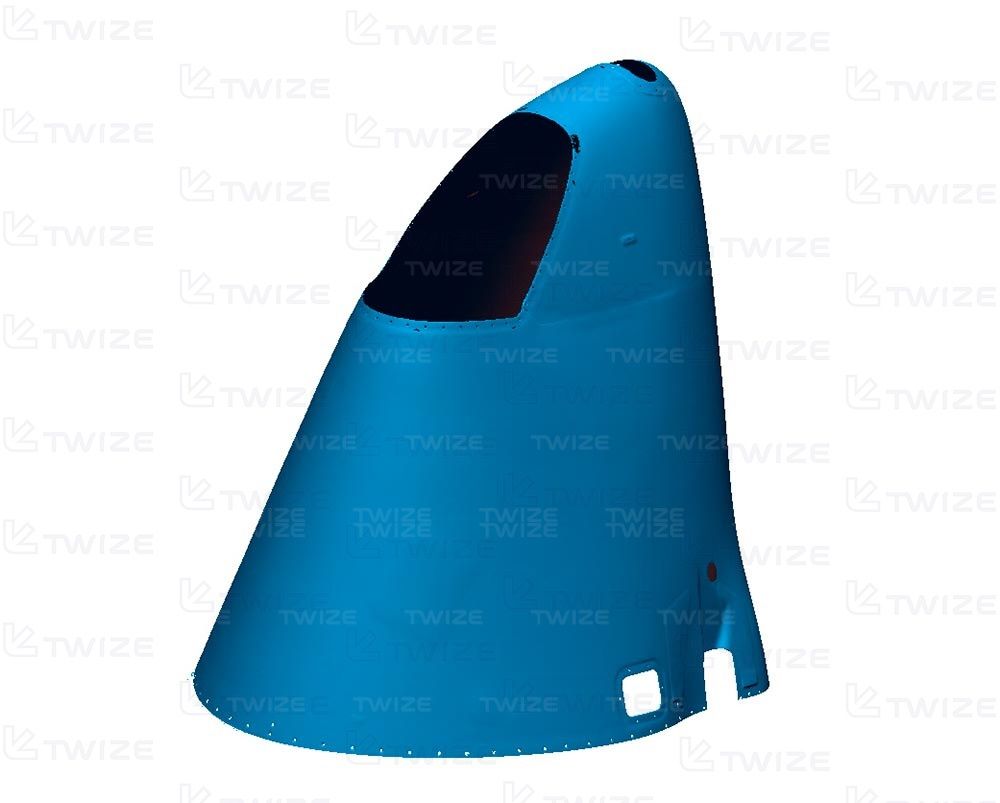

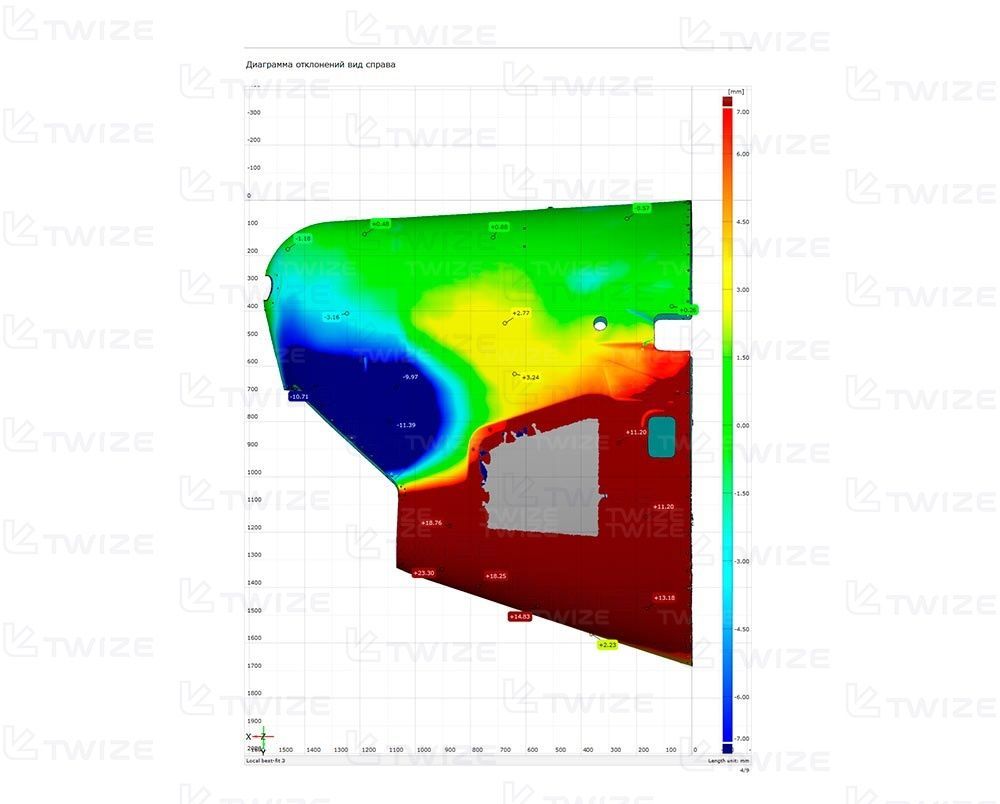

Контроль геометрии детали самолета - вид 1 Фото законцовки хвостового оперения самолета Увеличить Контроль геометрии детали самолета - вид 2 Результат сканирования законцовки хвостового оперения самолета (первая плоскость) Увеличить Контроль геометрии детали самолета - вид 3 Результат сканирования законцовки хвостового оперения самолета (вторая плоскость) Увеличить Контроль геометрии детали самолета - вид 4 Результат сканирования законцовки хвостового оперения самолета (третья плоскость) Увеличить Контроль геометрии детали самолета - вид 5 Контроль отклонений геометрии законцовки хвостового оперения самолета в программе Geomagic Control X (первая плоскость) Увеличить Контроль геометрии детали самолета - вид 6 Контроль отклонений геометрии законцовки хвостового оперения самолета в программе Geomagic Control X (вторая плоскость) Увеличить
  • 1 Этап

    3D-сканирование детали

    3D-сканер:

    HandySCAN 700

    Тип сканера:

    лазерный портативный

    Габаритные размеры объекта 3D-сканирования:

    1650 х 850 х 1250 мм

    Точность данных сканирования:

    80 микрон

    Время сканирования:

    3 часа

    Результат 3D-сканирования:

    высокополигональная 3D-модель детали

    Формат файла:

    .STL

  • 2 Этап

    Контроль отклонений геометрии

    Используемое ПО:

    Geomagic Control X

    Используемые данные:

    Результат 3D-сканирования законцовки (формат .STL)

    Время анализа отклонений:

    3 часа

    Результат работы:

    Отчет контроля симметричности отклонений законцовки хвостового оперения самолета в виде цветовой диаграммы с контрольными точками по всей поверхности детали с демонстрацией отклонений в абсолютных величинах

    Формат файла:

    .PDF
