Задача

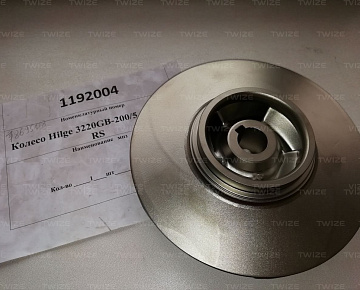

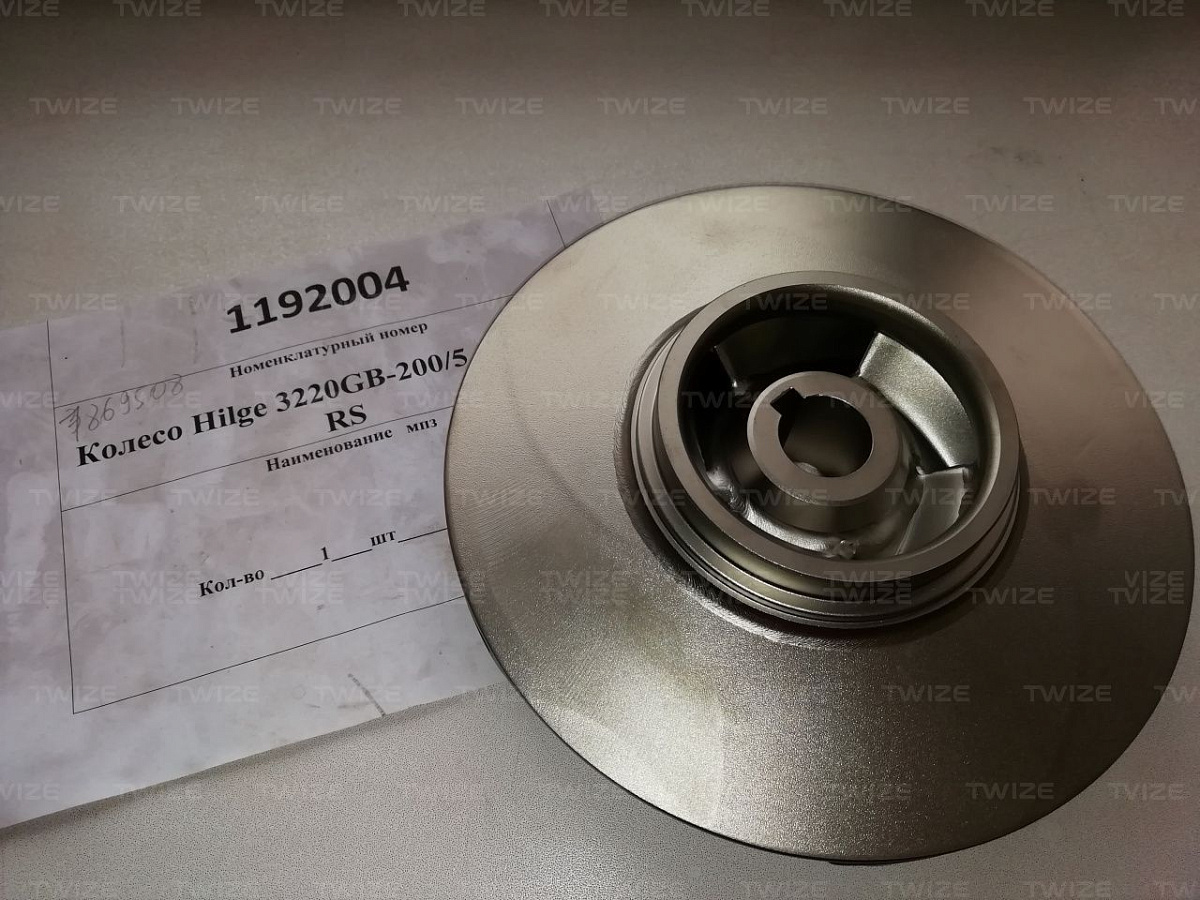

Создать методом обратного проектирования конструкторскую документацию колеса Hilge для производства

Решение

Был проведен спектральный анализ детали, чтобы определить химический состав металла. На основании 3D-сканирования изделия была сформирована CAD‑модель насоса Hilge и выпущена конструкторская документация для производства.

Есть похожая задача?

Отправьте нам детали вашего проекта любым удобным способом:

оставить заявку
  • 1 этап

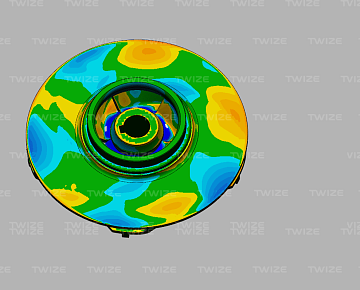

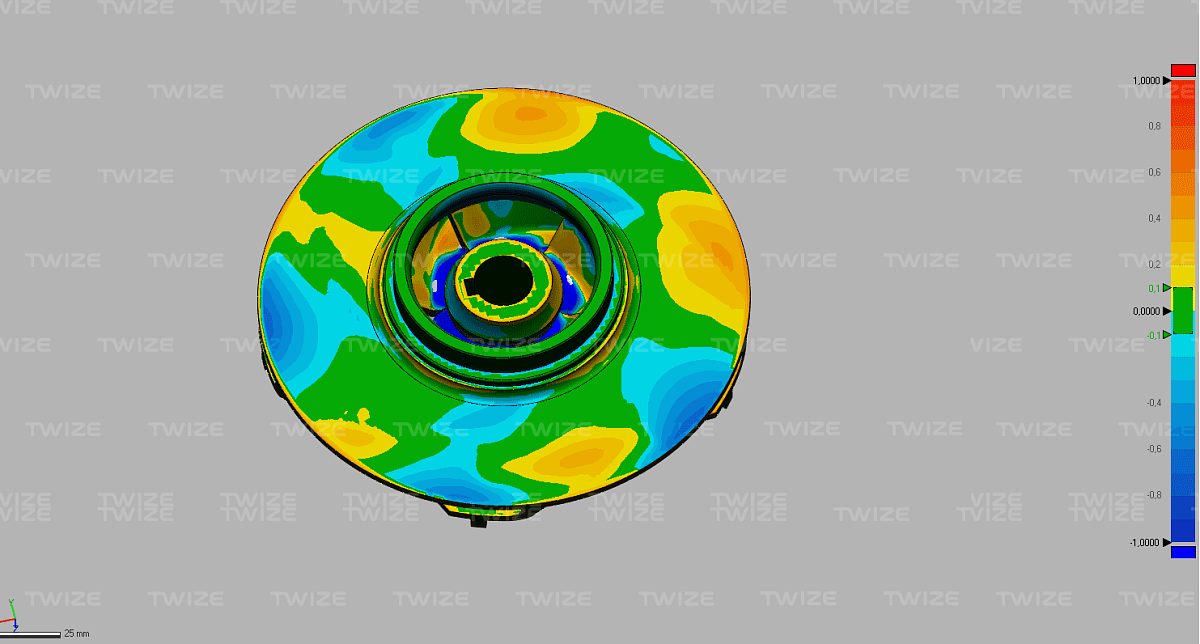

    3D‑сканирование

    3D‑сканер:

    Creaform HandySCAN3D Black Elite

    Разрешение сканирования:

    0,3 мм

    Точность сканирования:

    30 микрон

    Время сканирования:

    1 рабочий день

    Результат работы:

    высокополигональная 3d-модель

    Формат файла:

    *.STL

  • 2 этап

    Анализ химического состава

    Используемое оборудование:

    рентгенофлуоресцентный анализатор TrueXR

    Время работы:

    1 рабочий день

    Результат работы:

    Протокол испытаний с указанием марки сплава колеса Hilge

    Формат файла:

    *.XLS

  • 3 этап

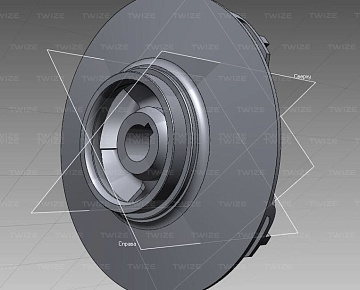

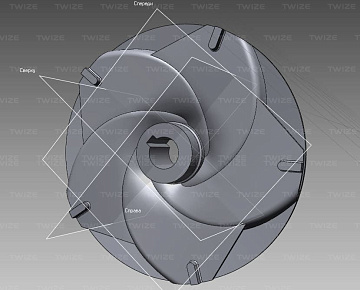

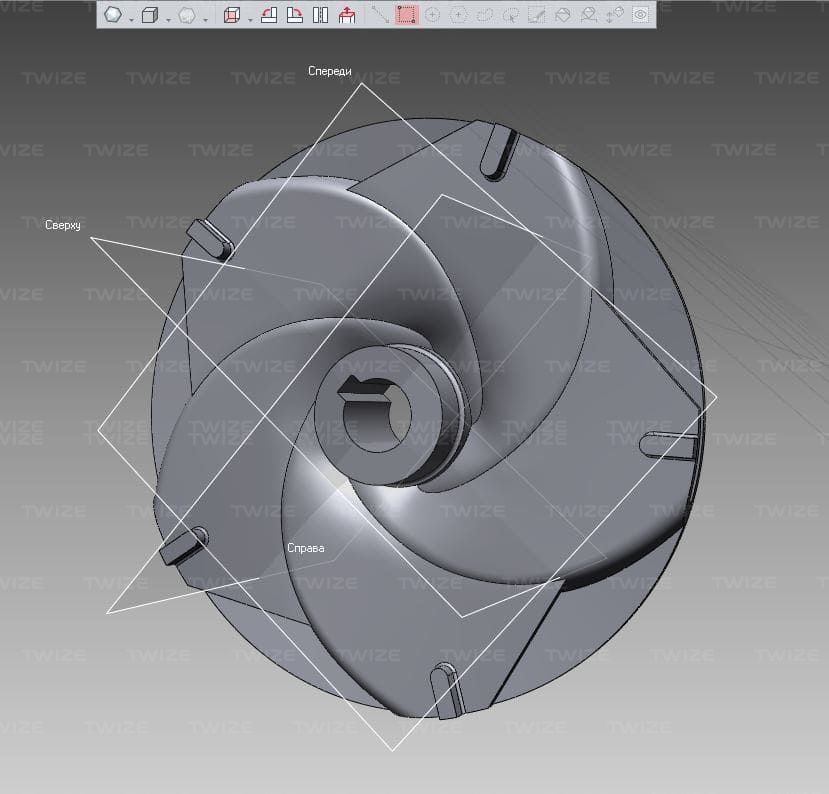

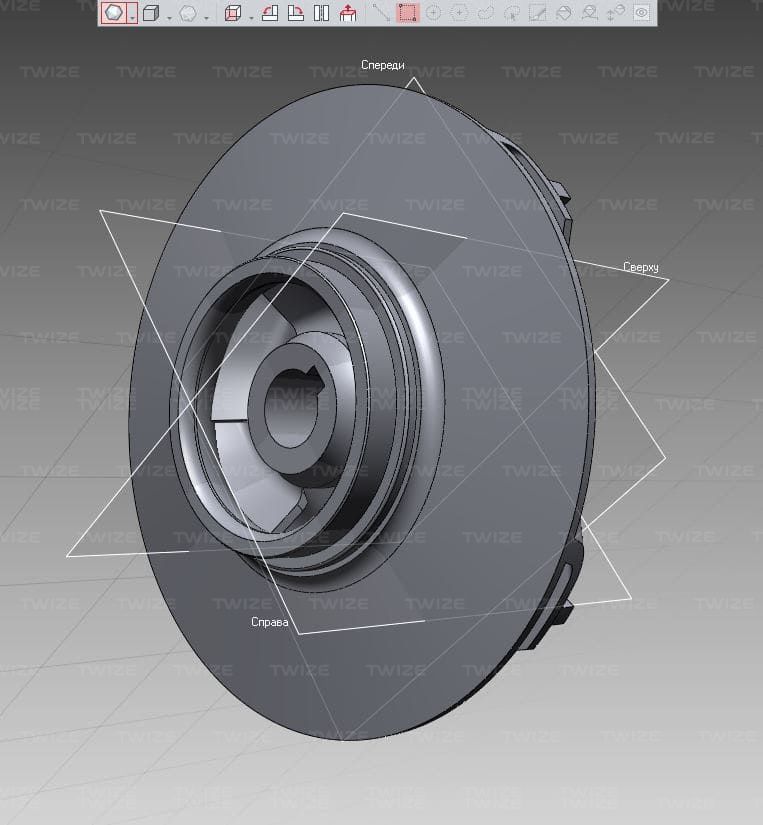

    3D‑моделирование

    Используемое ПО:

    Geomagic Design X

    Время работы:

    2 рабочих дня

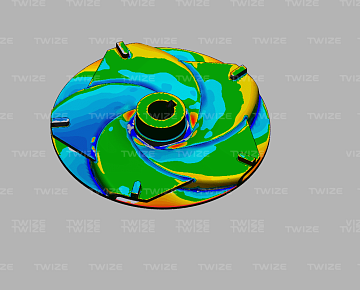

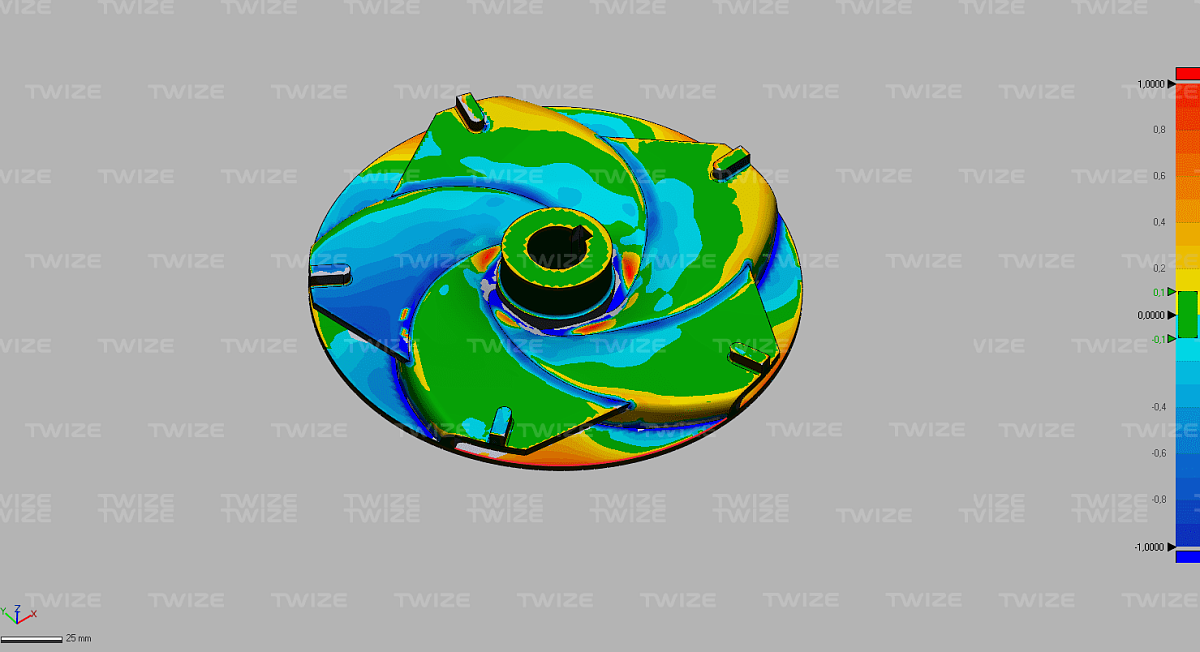

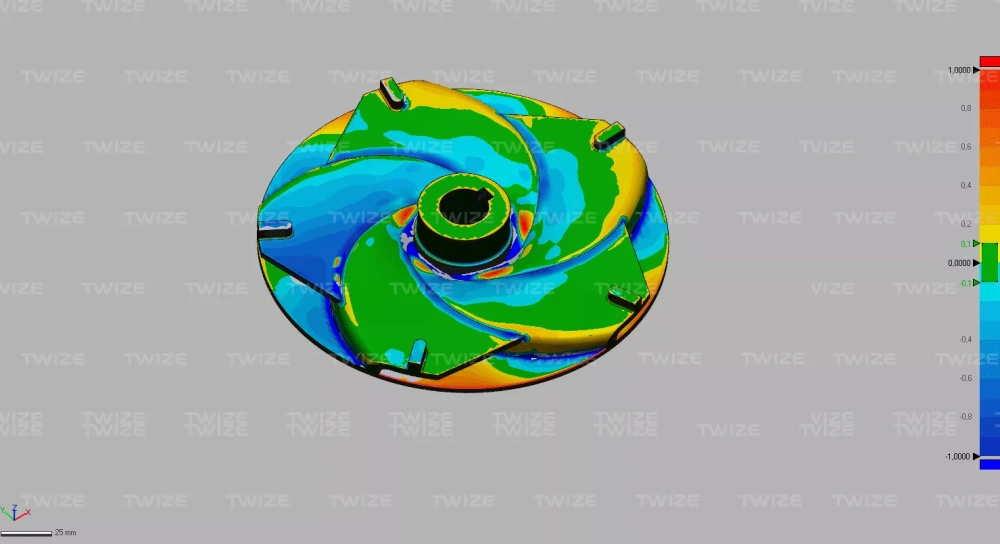

    Точность моделирования:

    до 100 микрон

    Результат работы:

    твердотельная CAD‑модель

    Формат файла:

    *.RVT

  • 4 этап

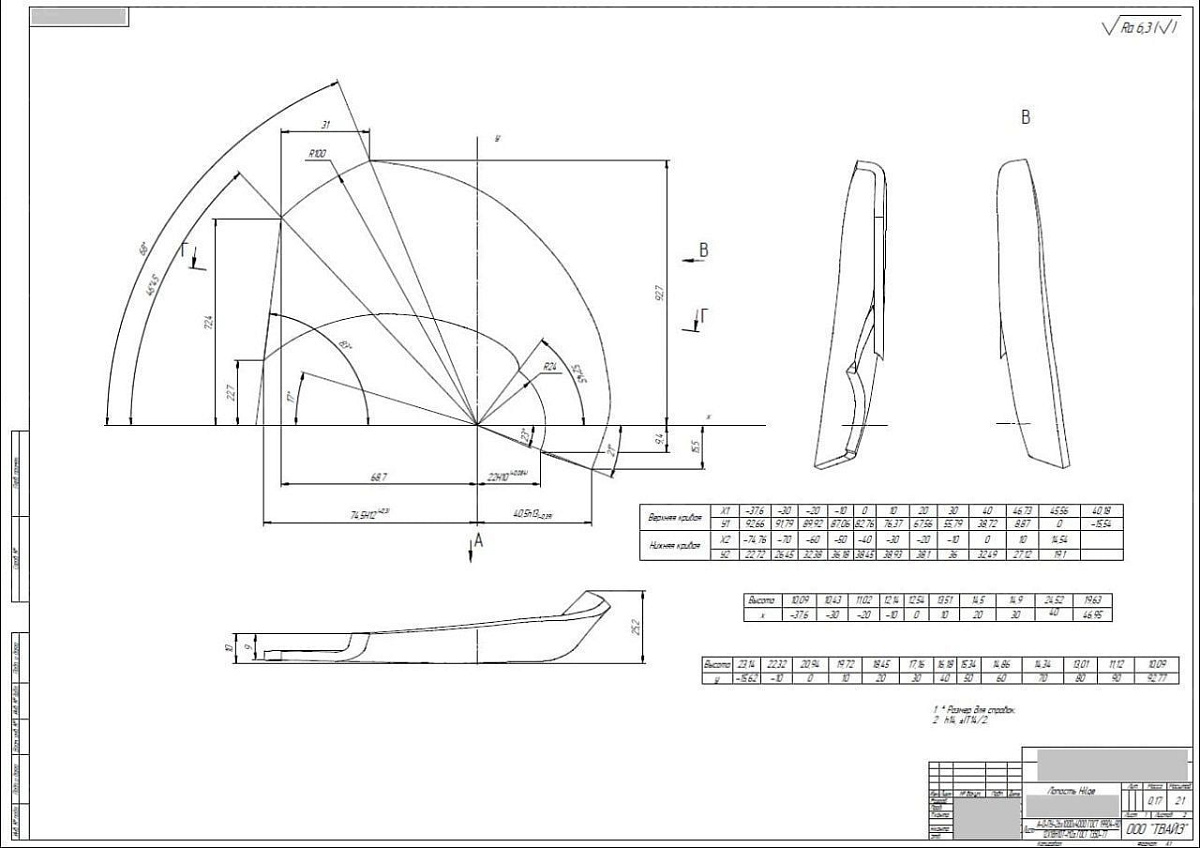

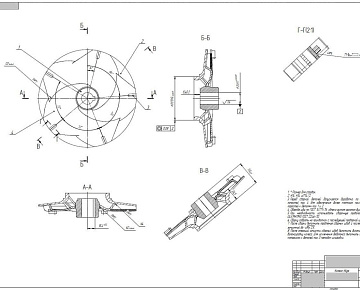

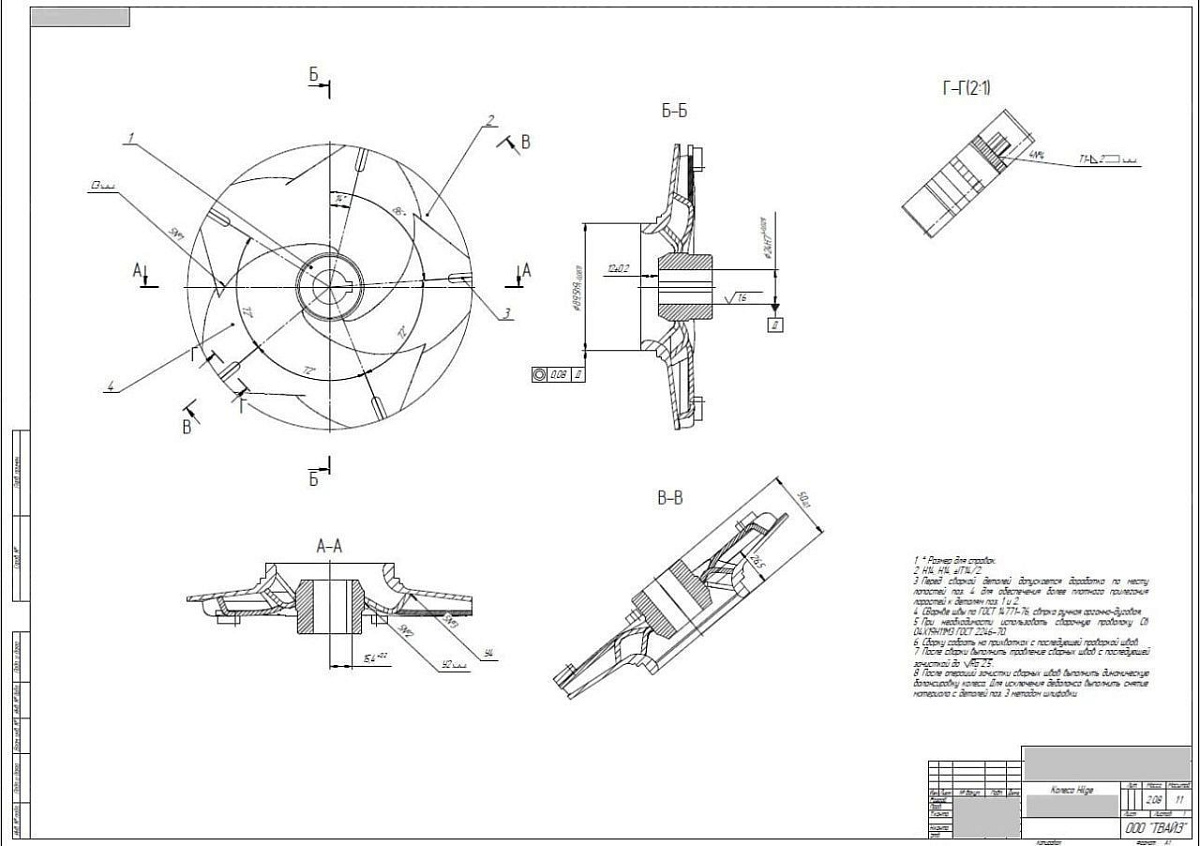

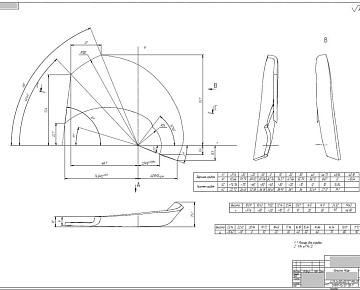

    Создание РКД

    Время работы:

    2 рабочих дня

    Результат работы:

    выпуск чертежей А4, А3, А2 по ЕСКД и ГОСТ

    Формат файла:

    *.PDF
