3D-сканирование гребного винта на фрезерном станке

  • ЗD-сканирование

Задача

Зафиксировать реальное положение винта на рабочем столе фрезерного станка для финишной мехобработки.

Решение

Провести 3D-сканирование винта на рабочем столе фрезерного станка.

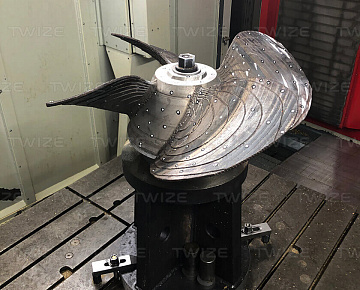

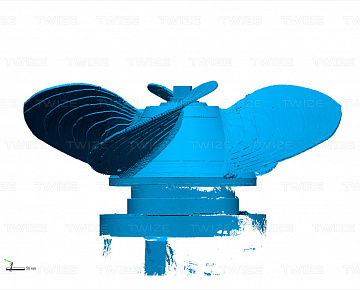

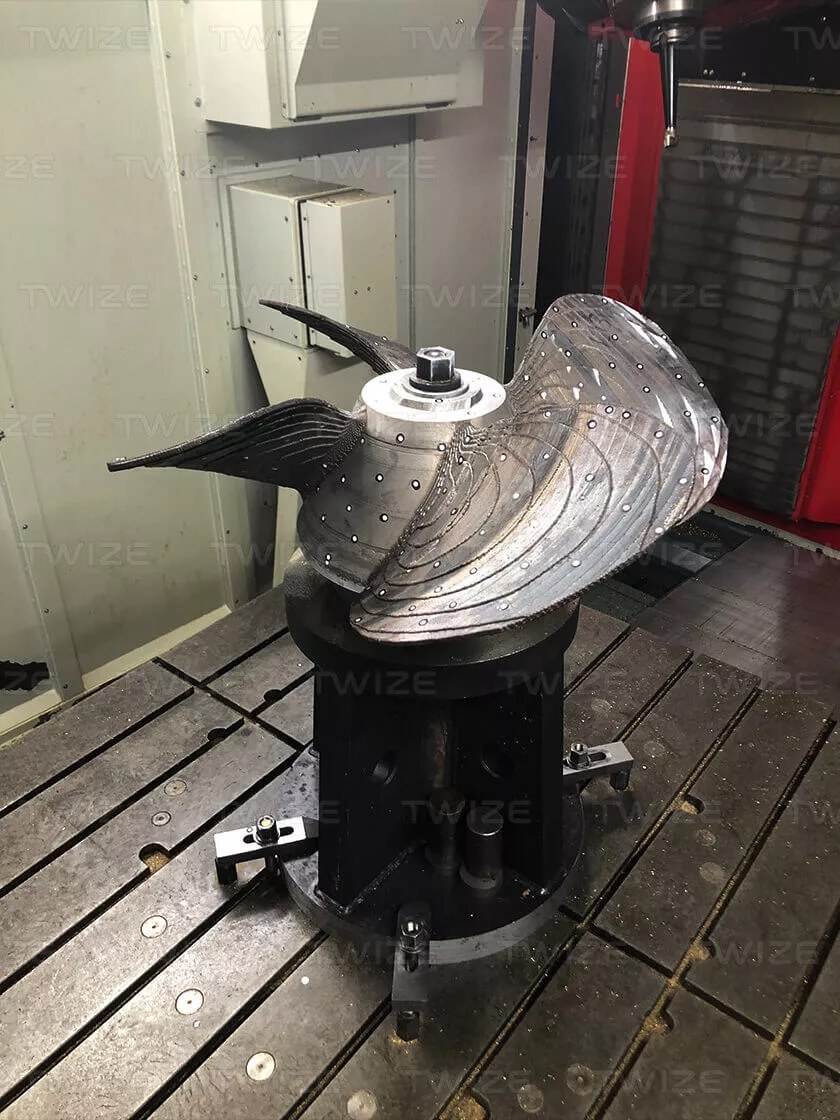

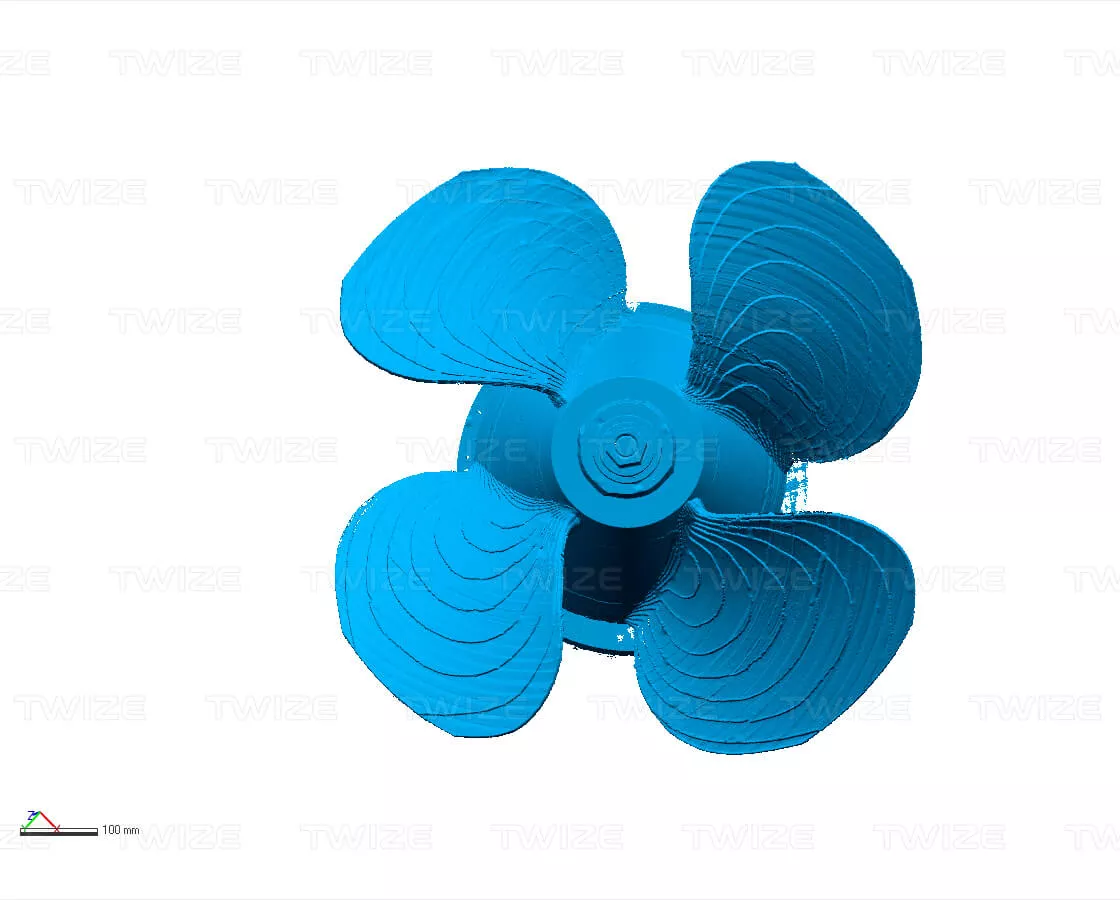

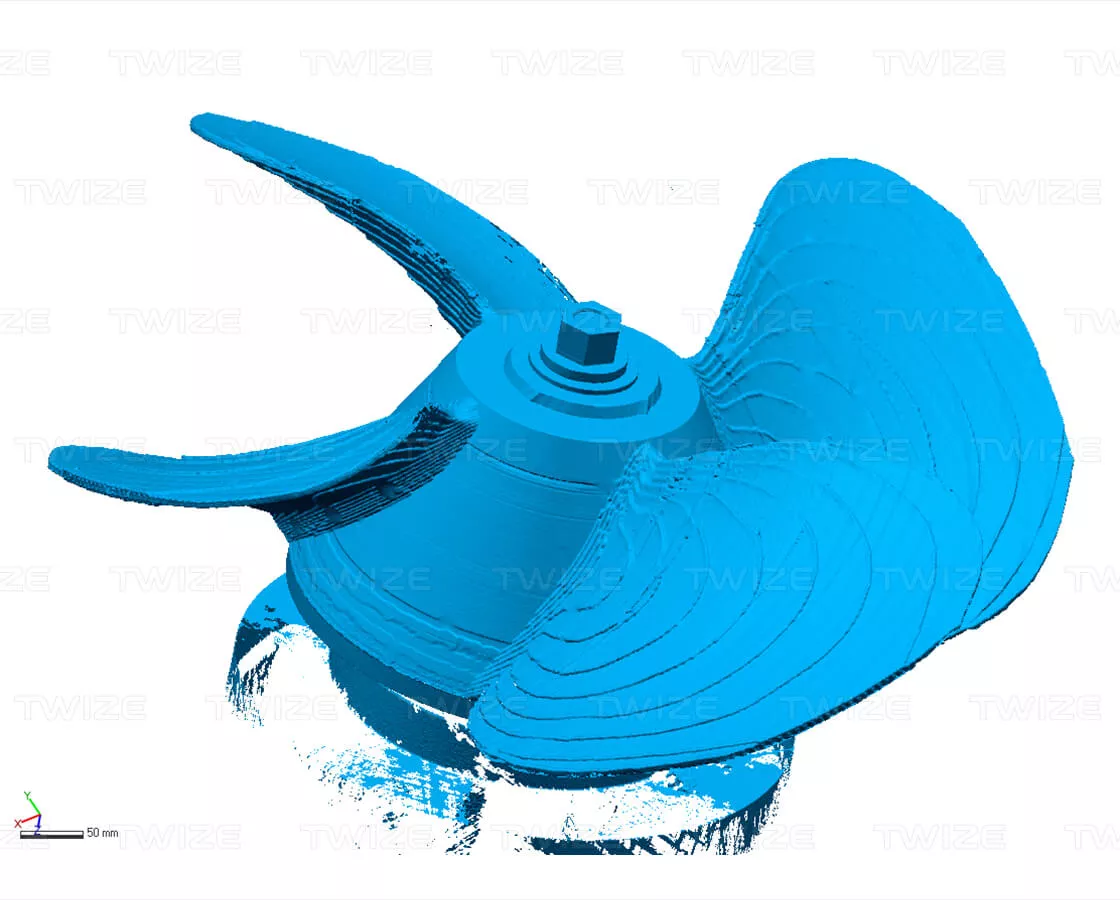

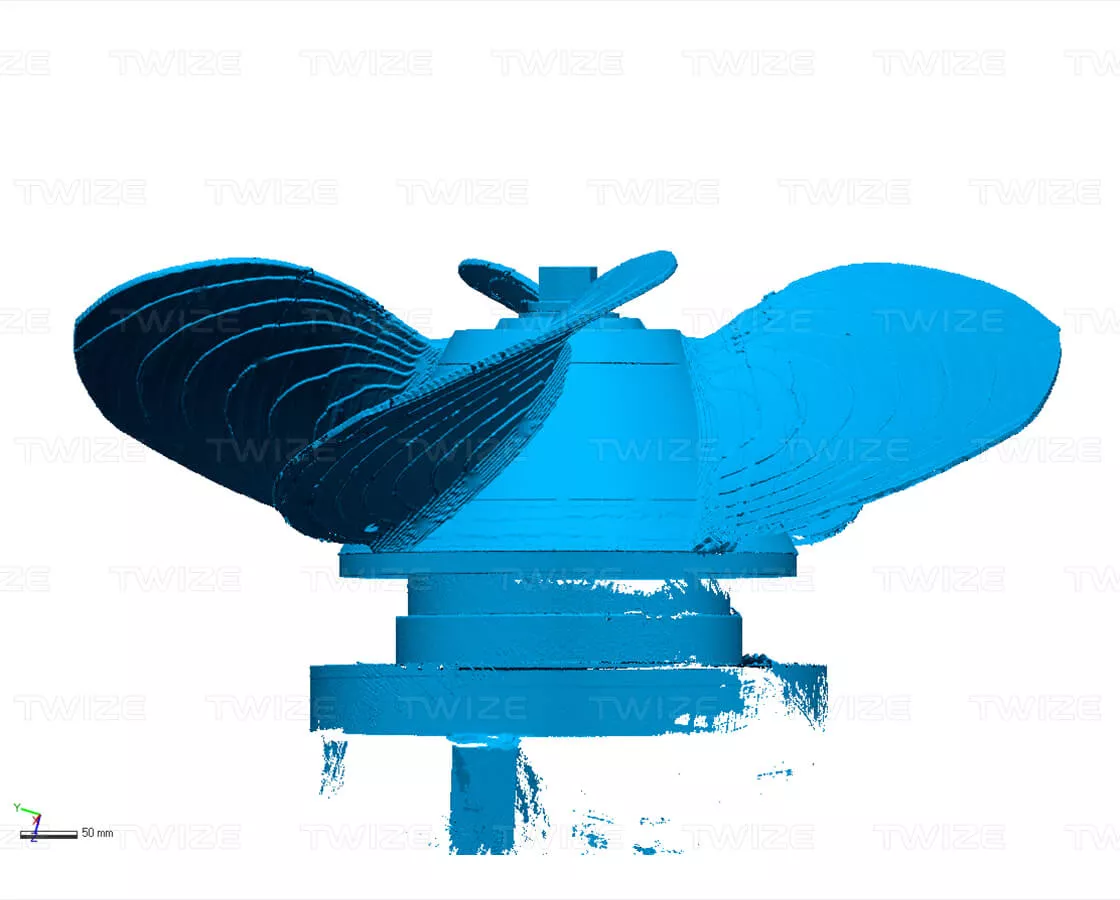

3D-сканирование гребного винта на фрезерном станке - вид 1 Увеличить 3D-сканирование гребного винта на фрезерном станке - вид 2 Увеличить 3D-сканирование гребного винта на фрезерном станке - вид 3 Увеличить 3D-сканирование гребного винта на фрезерном станке - вид 4 Увеличить
  • 1 Этап

    3D-сканирование

    3D-сканер:

    Creaform HandySCAN700

    Тип сканера:

    лазерный портативный

    Габаритные размеры втулки:

    1500 х 1500 х 730 мм

    Точность данных сканирования:

    110 микрон

    Время сканирования:

    2 часа

    Результат сканирования:

    полигональная 3D-модель винта

    Формат файла:

    .STL
