3D‑сканирование ванн

  • ЗD-моделирование
  • ЗD-сканирование

Задача

Получить 3D‑модели серии ванн для дальнейшей доработки формы ванн и производства ванн из акрила.

Решение

Выехать к заказчику и провести 3D‑сканирование ванн. Создать твердотельные 3D‑модели для дальнейшего использования

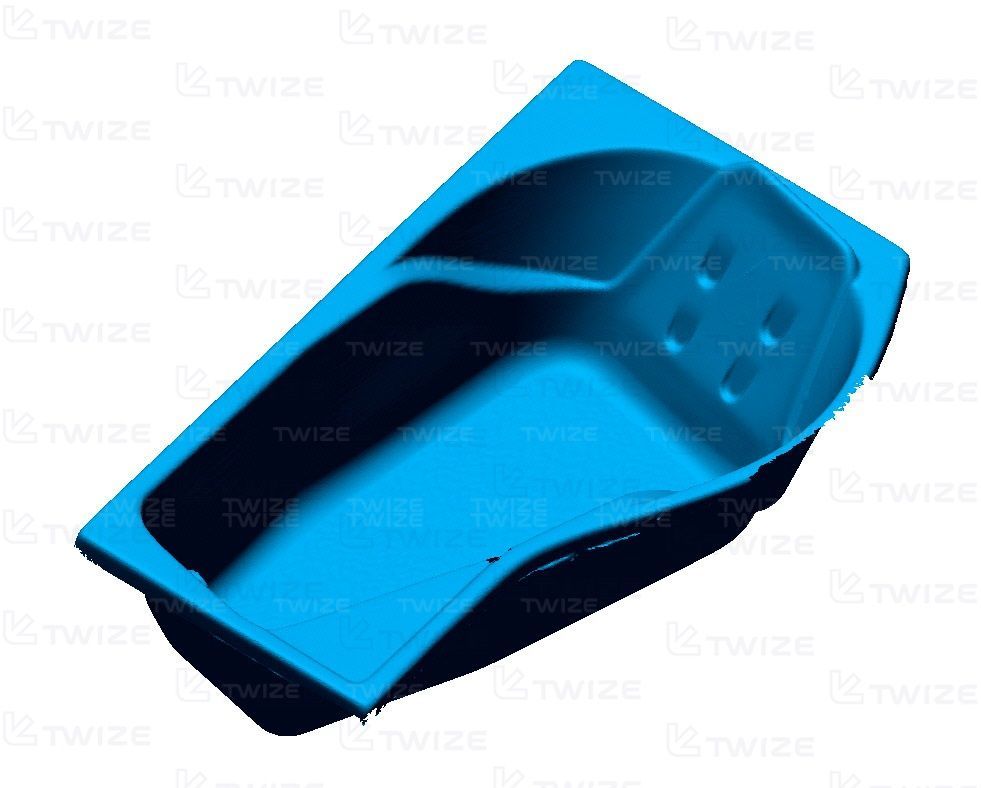

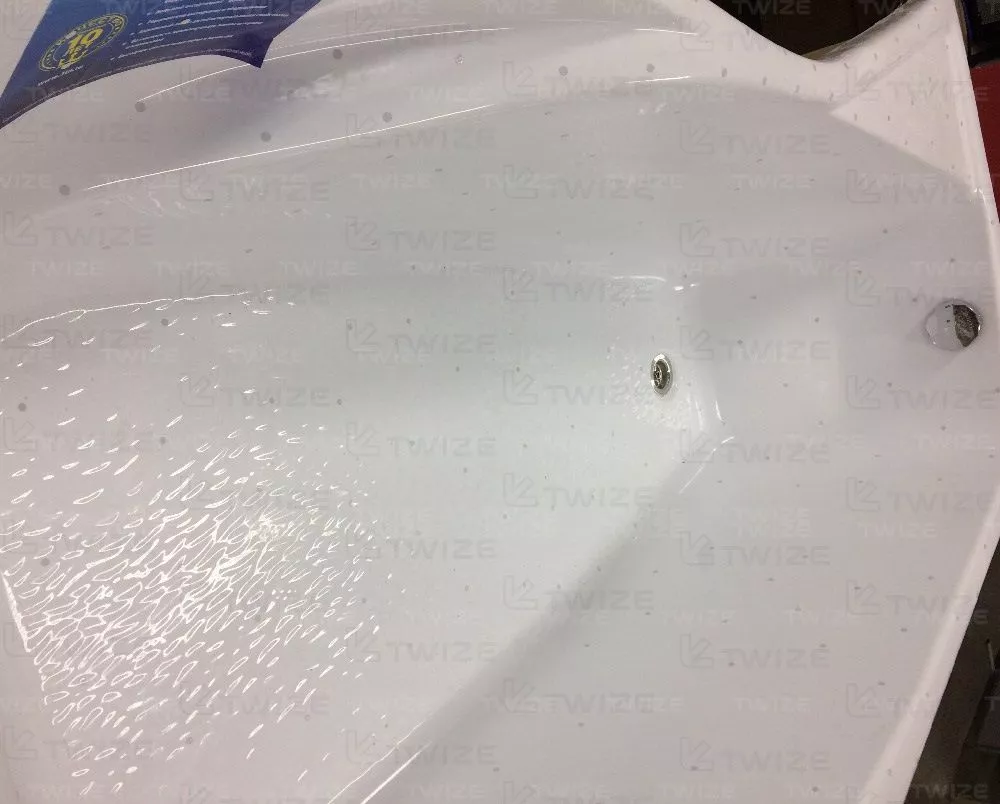

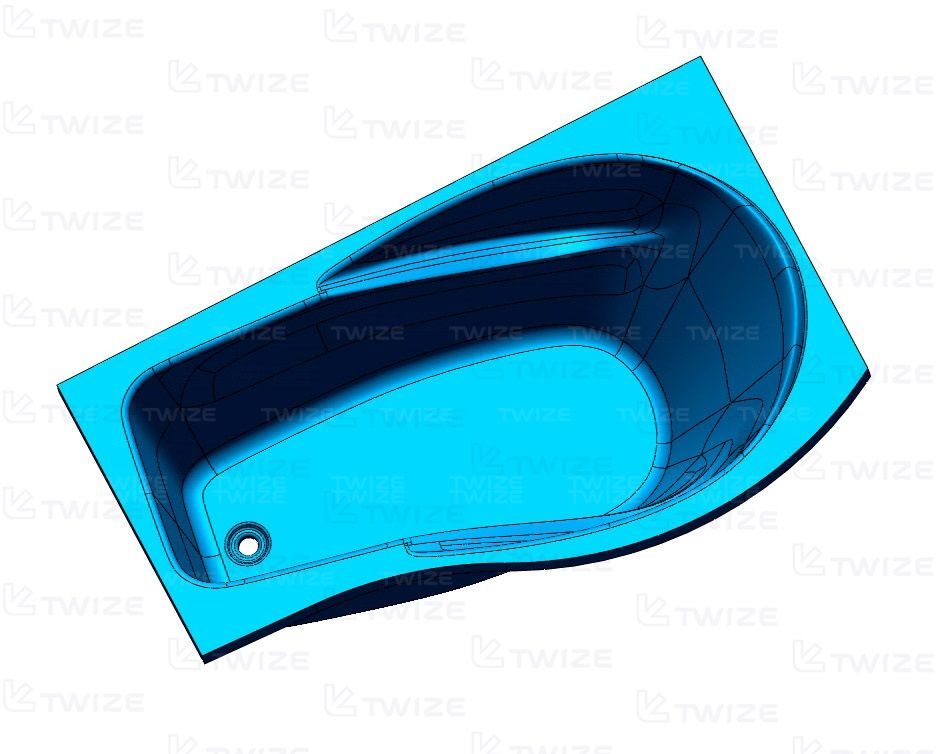

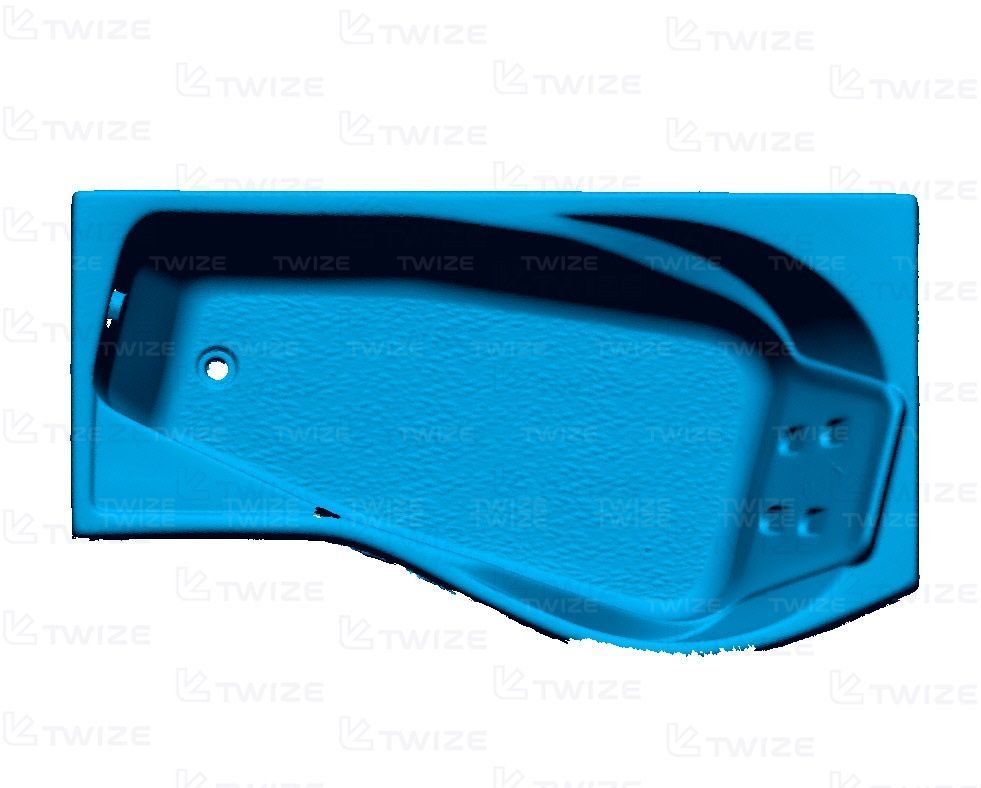

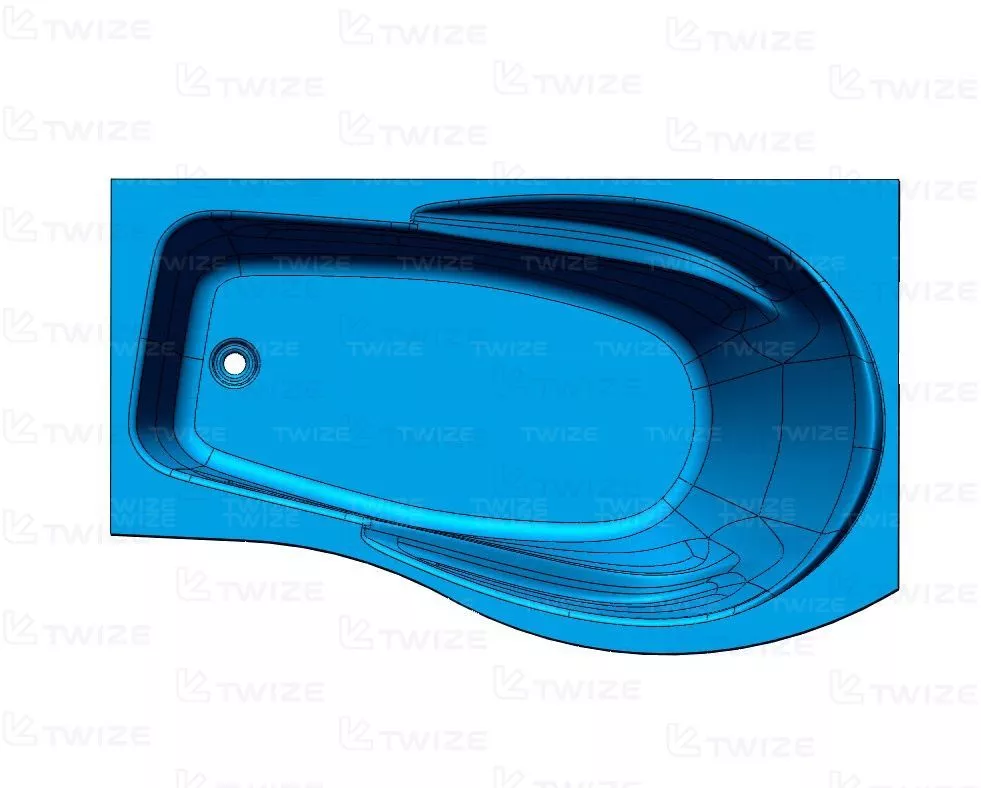

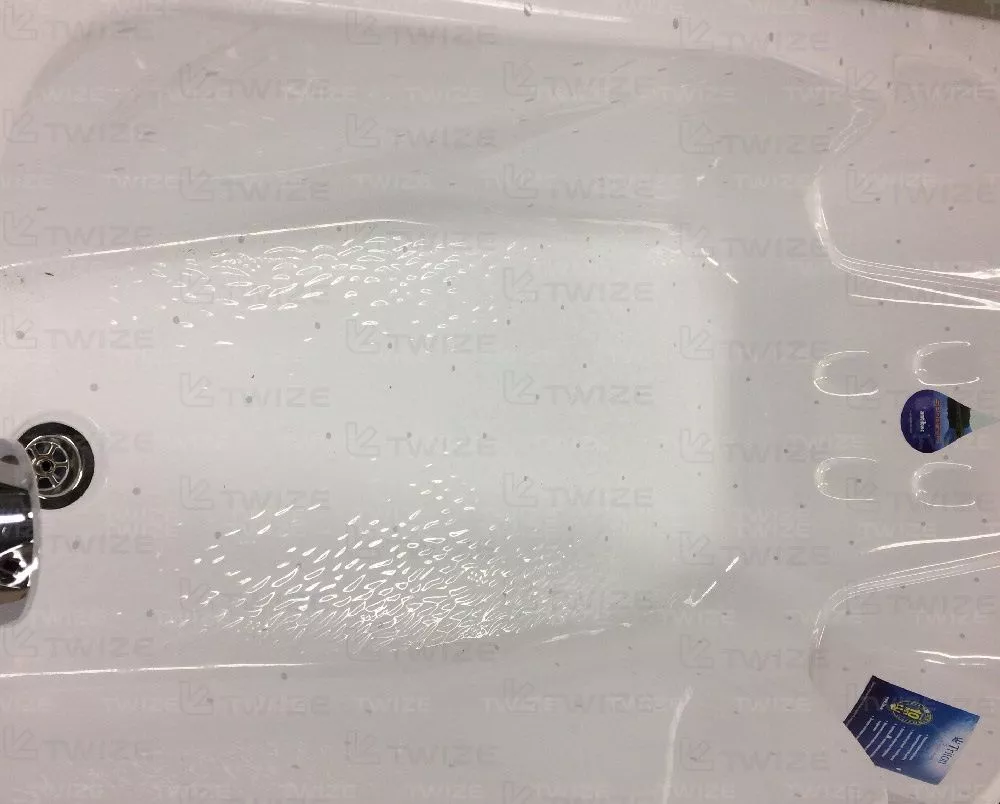

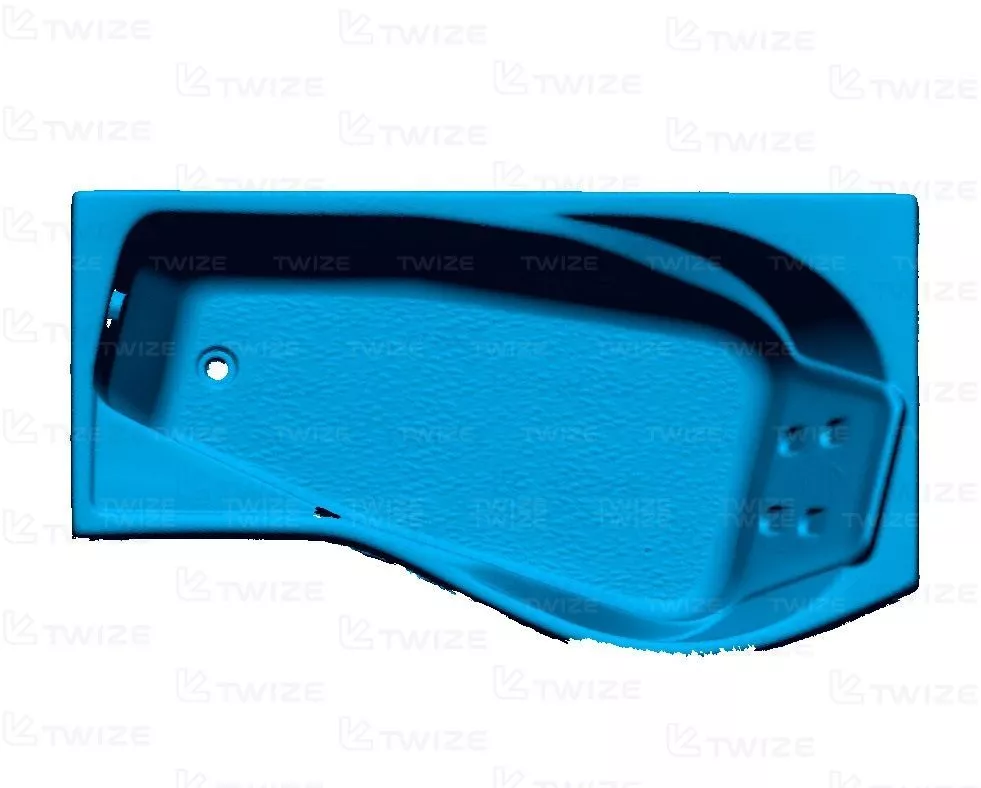

3D‑сканирование ванн - вид 1 Результат сканирования ванны (первая плоскость) Увеличить 3D‑сканирование ванн - вид 2 Результат сканирования ванны (вторая плоскость) Увеличить 3D‑сканирование ванн - вид 3 Реверс-инжиниринг ванны (первая плоскость) Увеличить 3D‑сканирование ванн - вид 4 Реверс-инжиниринг ванны (вторая плоскость) Увеличить 3D‑сканирование ванн - вид 5 Эталонная модель ванны (фото 1) Увеличить 3D‑сканирование ванн - вид 6 Эталонная модель ванны (фото 2) Увеличить
  • 1 этап

    3D-сканирование

    3D-сканер:

    HandySCAN 700

    Тип сканера:

    лазерный портативный

    Габаритные размеры объекта 3D-сканирования:

    1800 х 750 х 700 мм

    Точность данных сканирования:

    140 микрон

    Время сканирования:

    2 часа\1 ванна

    Результат 3D-сканирования:

    высокополигональная 3D-модель ванны

    Формат файла:

    .STL

  • 2 этап

    Обратное проектирование

    Используемое ПО:

    Geomagic Desing X; Solidworks 2016

    Время на твердотельное моделирование:

    30 часов \1 ванна

    Результат работы:

    Твердотельные 3D-модели ванн.

    Формат файла:

    .STP
