Создание копии детали звезда

  • ЗD-моделирование
  • ЗD-сканирование

Задача

С помощью 3D-сканирования получить материалы для создания CAD-модели. Произвести аналогичное изделие.

Решение

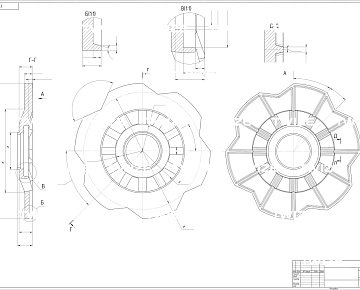

Провести 3D-сканирование изделия. Создать CAD-модель изделия. На основании CAD-модели построить чертеж по ЕСКД для производства и произвести детали путем металлического литья с последующей мехобработкой.

  • 1 Этап

    3D-cканирование

    3D-сканер:

    Creaform HandySCAN700

    Тип сканера:

    портативный лазерный

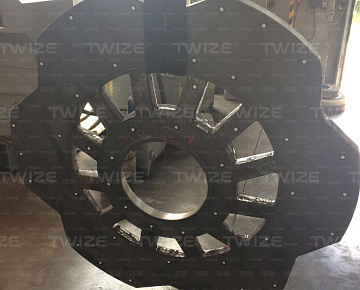

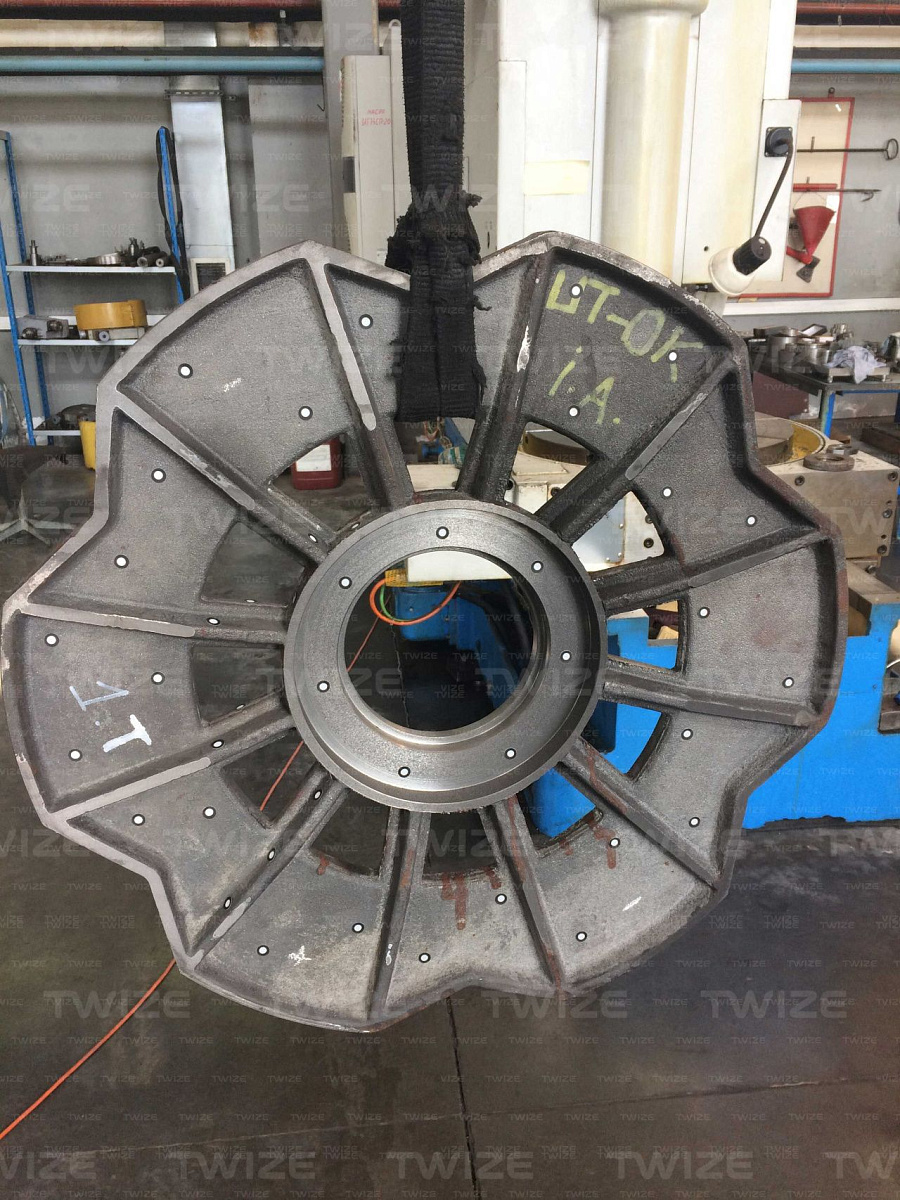

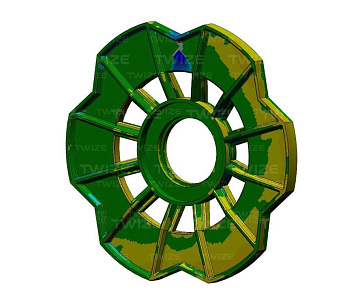

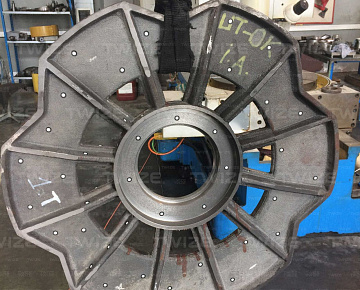

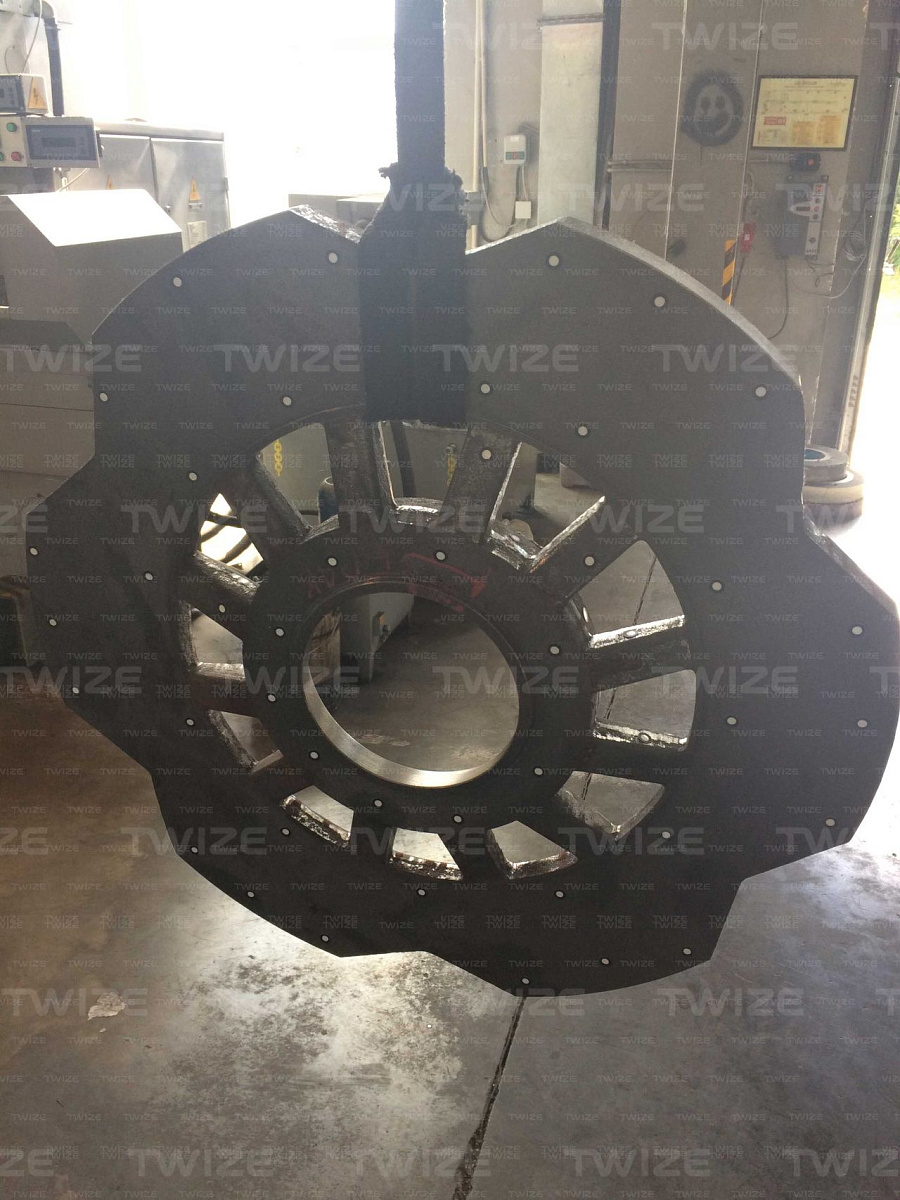

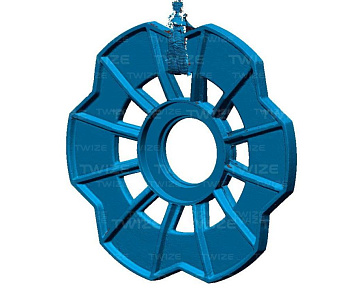

    Результат 3D-сканирования:

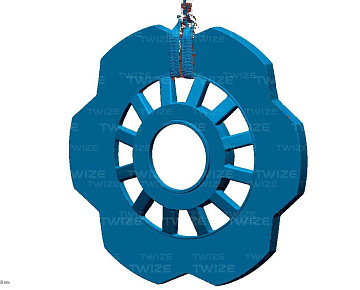

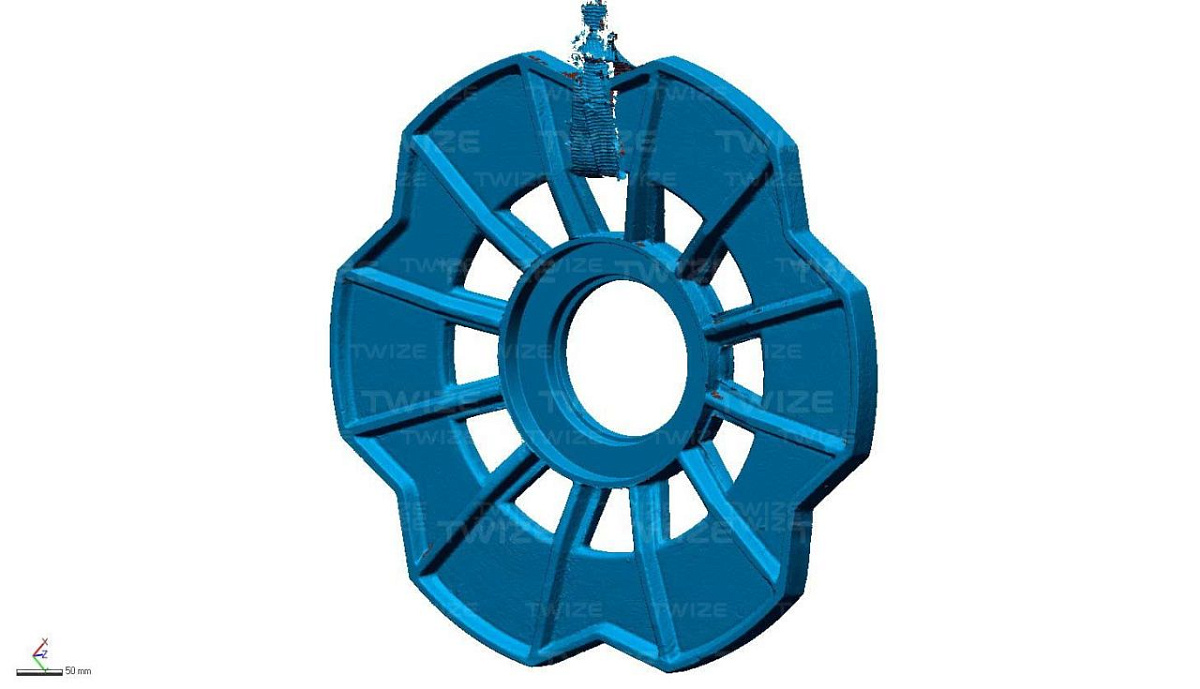

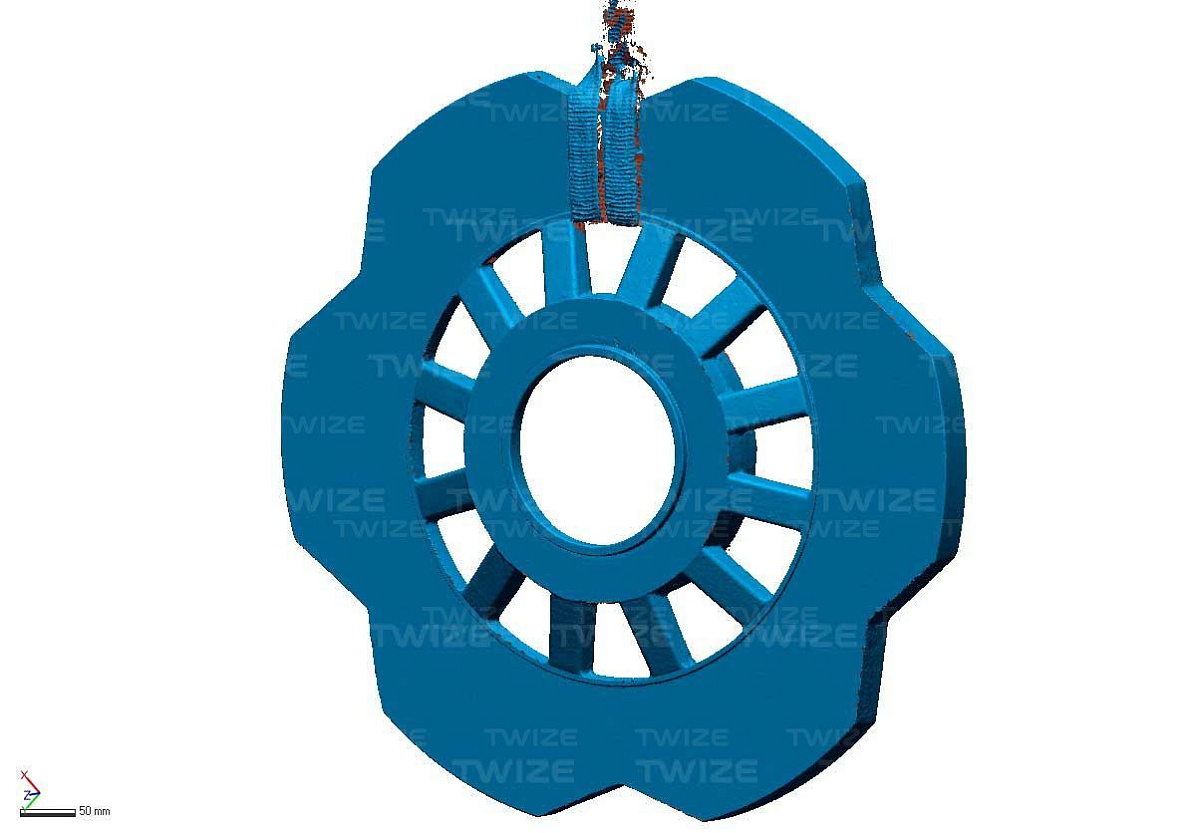

    полигональная 3D-модель изделия

    Габаритные размеры объекта 3D-сканирования:

    700х700х100мм

    Точность данных сканирования:

    80 микрон

    Время сканирования:

    2 часа

    Формат файла:

    .STL

  • 2 Этап

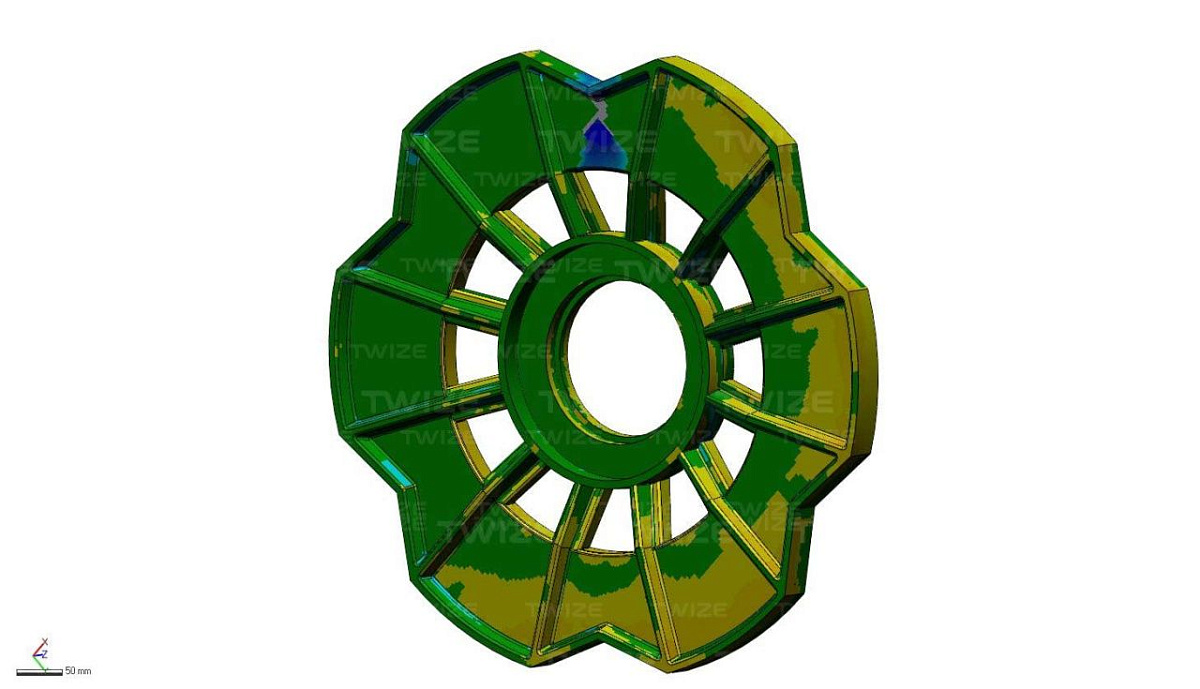

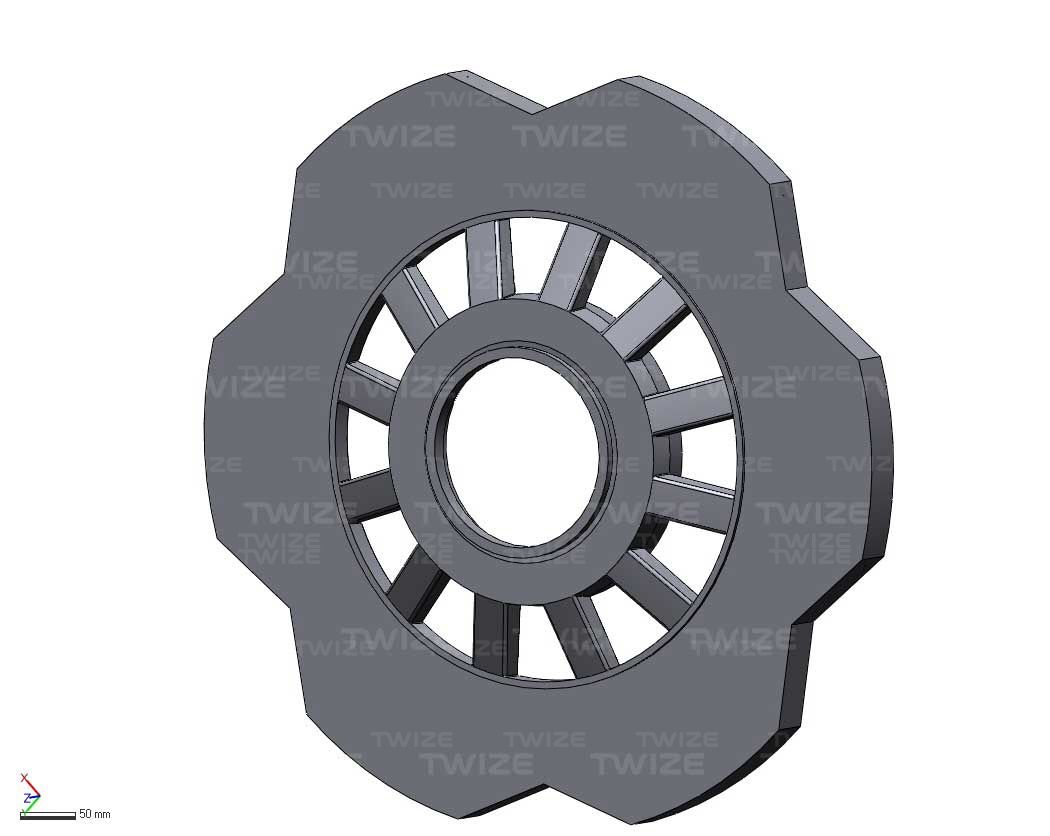

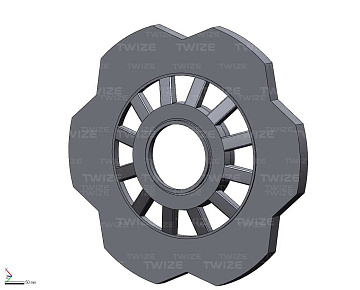

    3D-моделирование

    Используемое ПО:

    Geomagic Design X, Компас 3D

    Используемые данные:

    облако точек в формате .STL

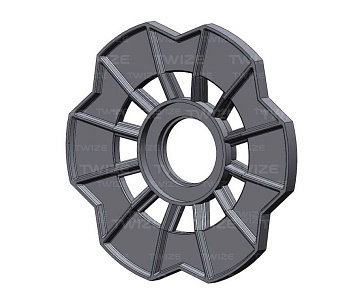

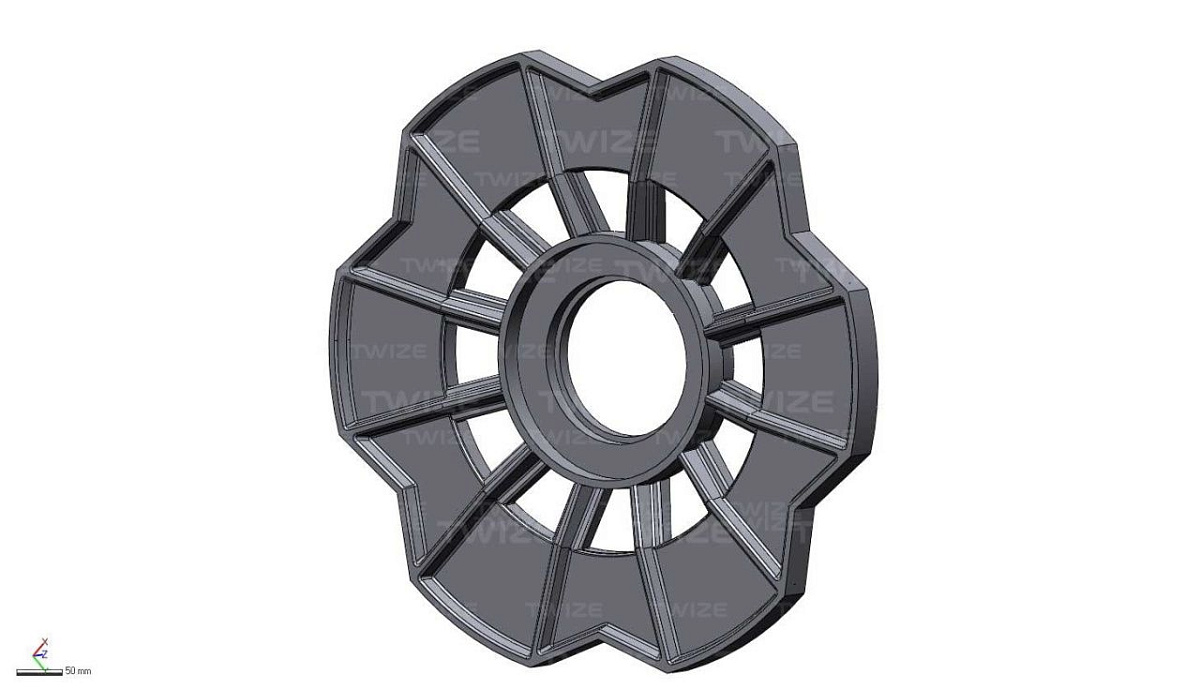

    Результат работы:

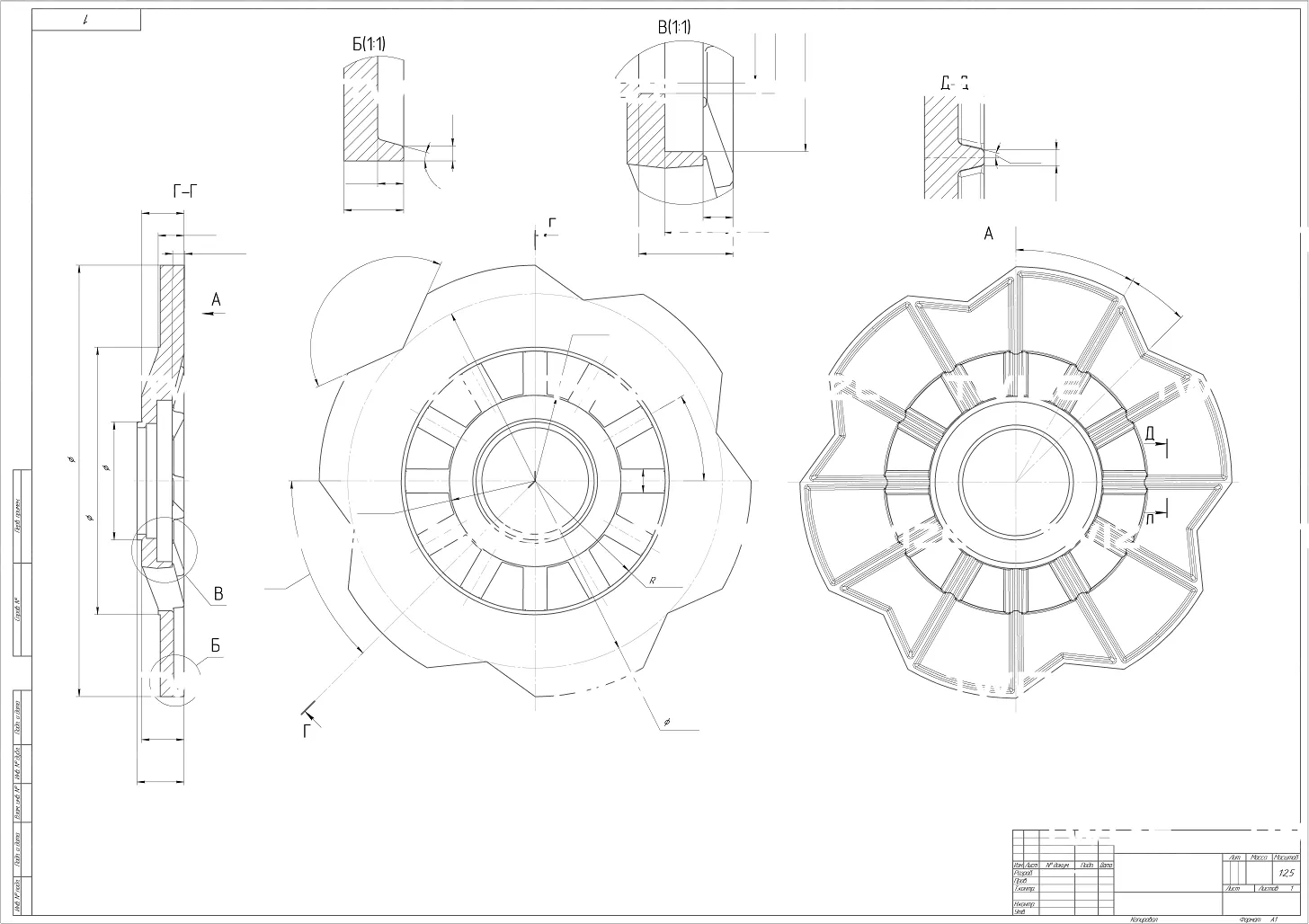

    Чертеж .cdw формата, твердотельная модель формата .stp
