Создание точной копии наполнителя кресла

  • ЗD-моделирование
  • ЗD-сканирование

Задача

Воссоздать 3D-модель поролонового наполнителя кресла, которые впоследствии будут использованы для изготовления точной копии кресла.

Решение

Провести 3D-сканирование поролонового наполнителя, построить твердотельную 3D-модель.

  • 1 Этап

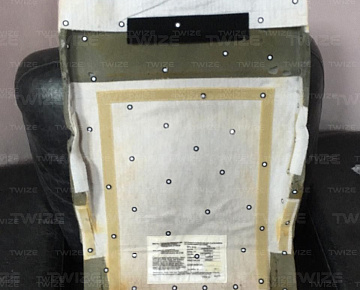

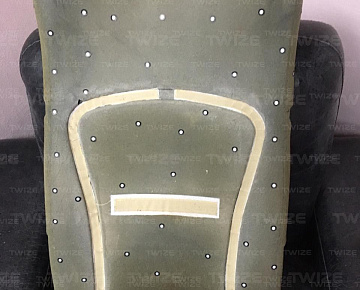

    3D-сканирование

    3D-сканер:

    HandyScan 700

    Тип сканера:

    лазерный ручной

    Габаритные размеры объекта 3D-сканирования:

    470 х 780 x 260

    Точность данных сканирования:

    30 микрон

    Время сканирования:

    0,5 часа

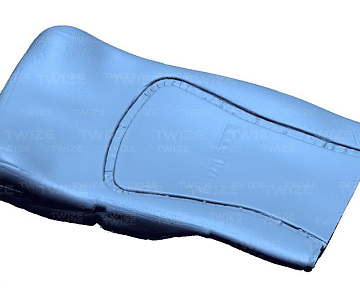

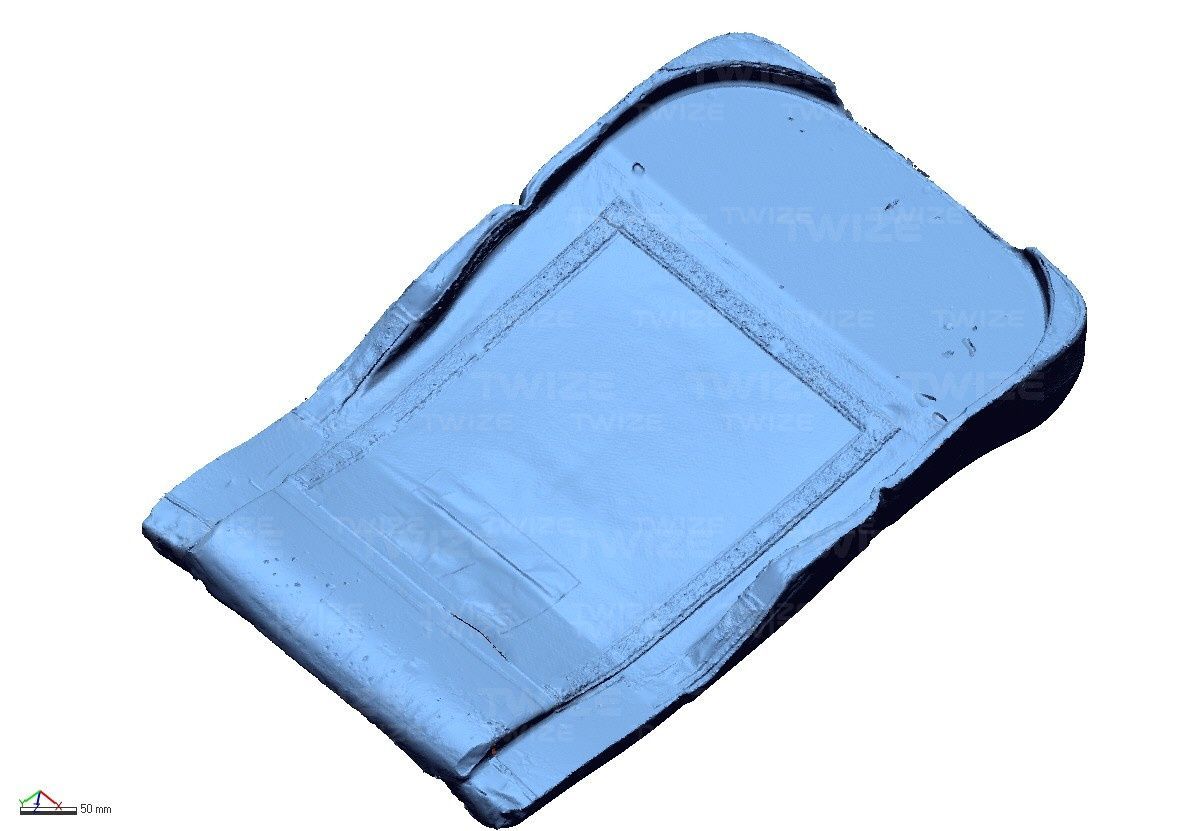

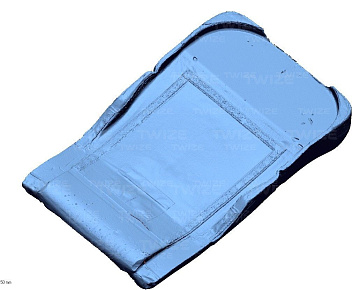

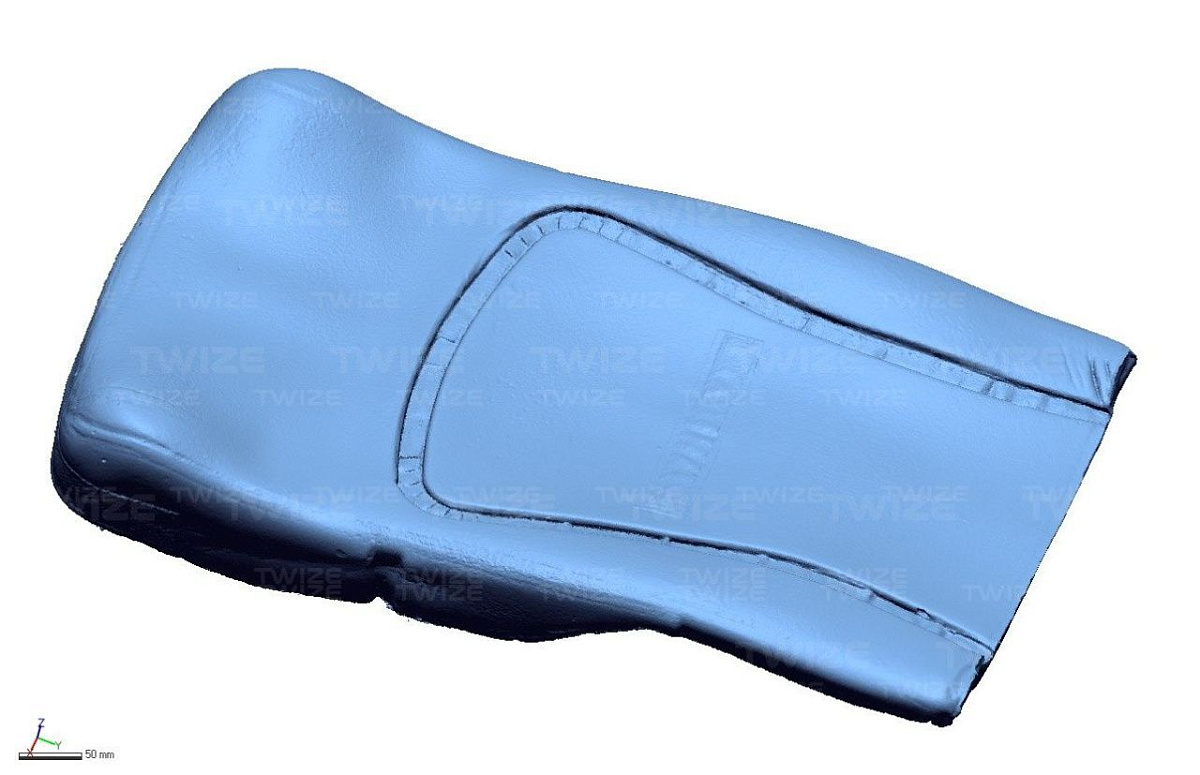

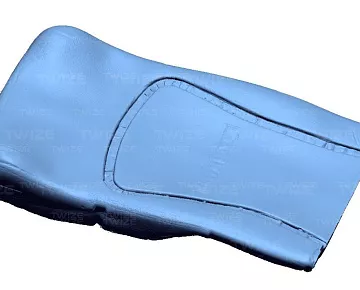

    Результат сканирования:

    высокополигональная 3D-модель поролонового наполнителя

    Формат файла:

    .STL

  • 2 Этап

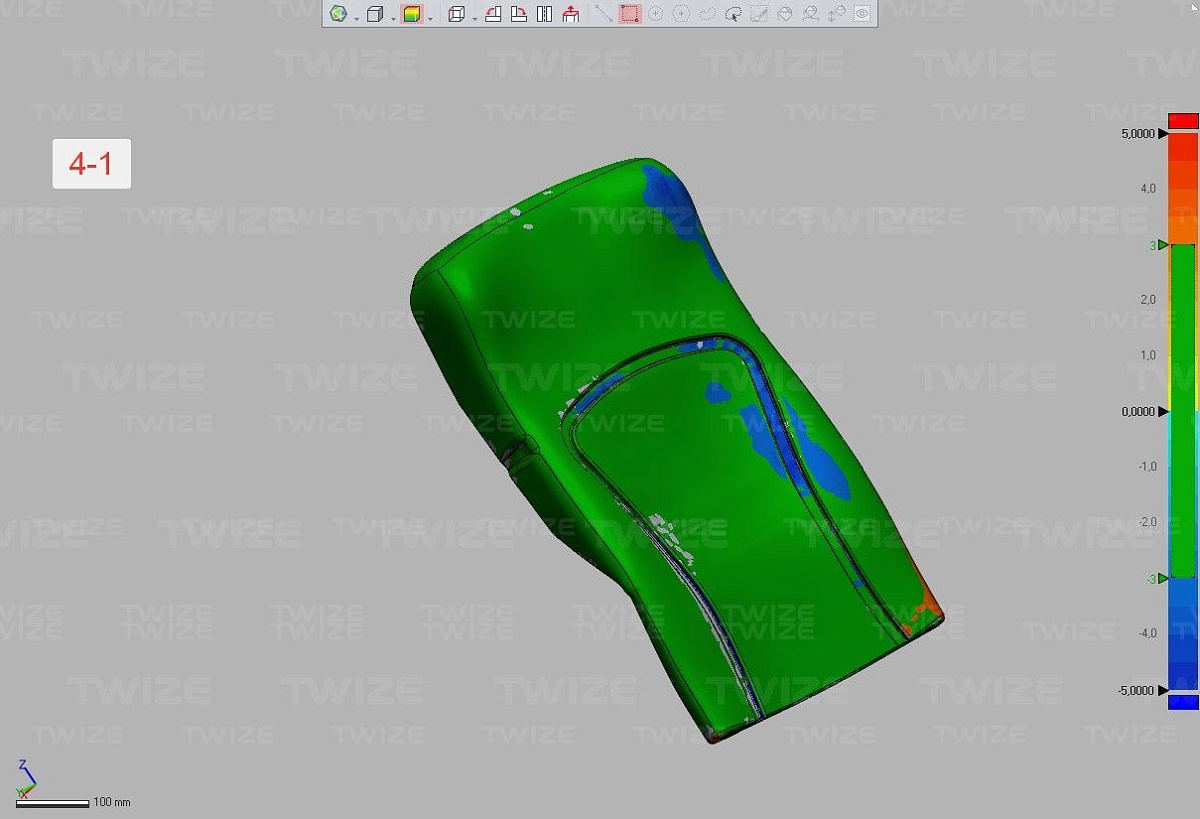

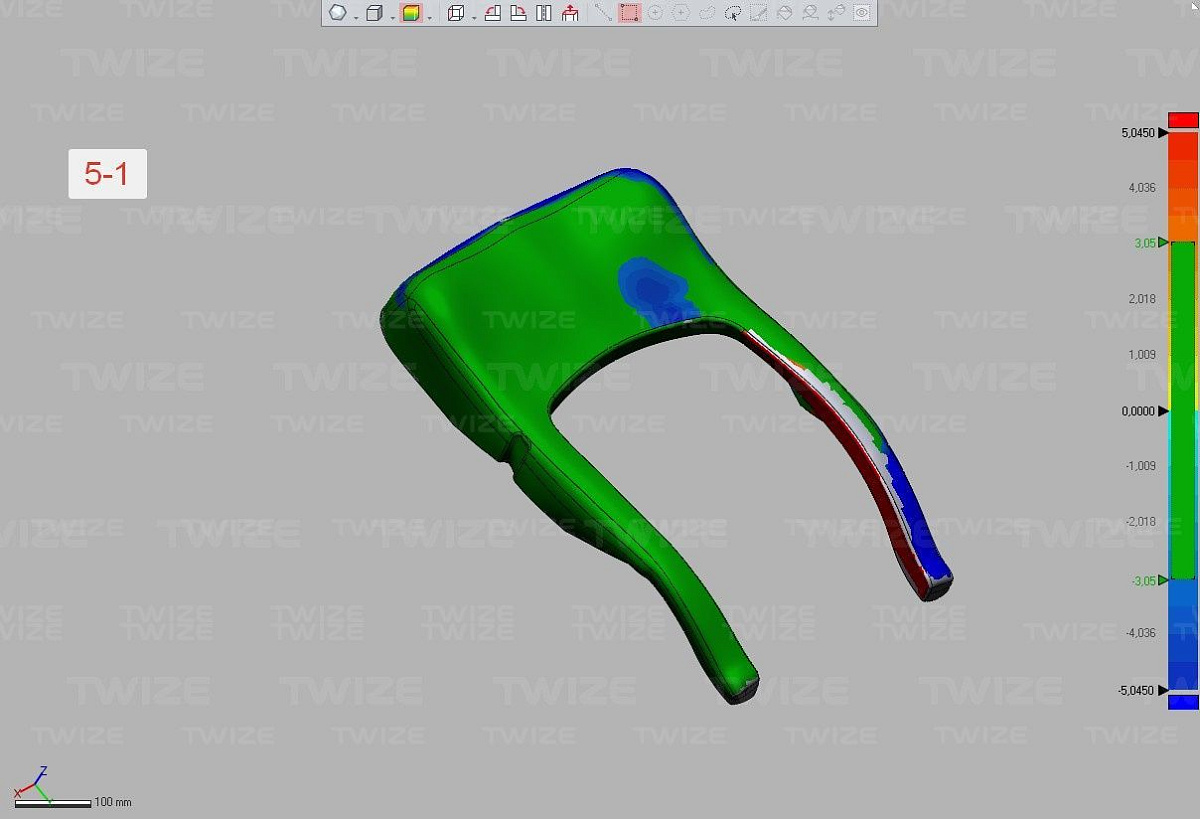

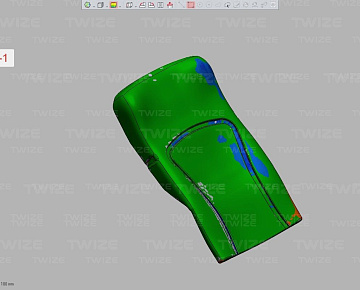

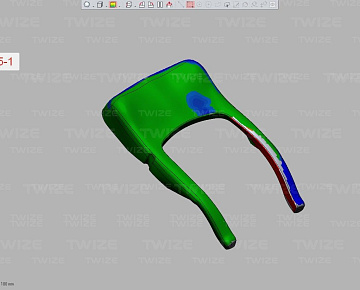

    3D-моделирование (обратное проектирование)

    Используемое ПО:

    Geomagic Design X

    Время на твердотельное моделирование:

    3 часа

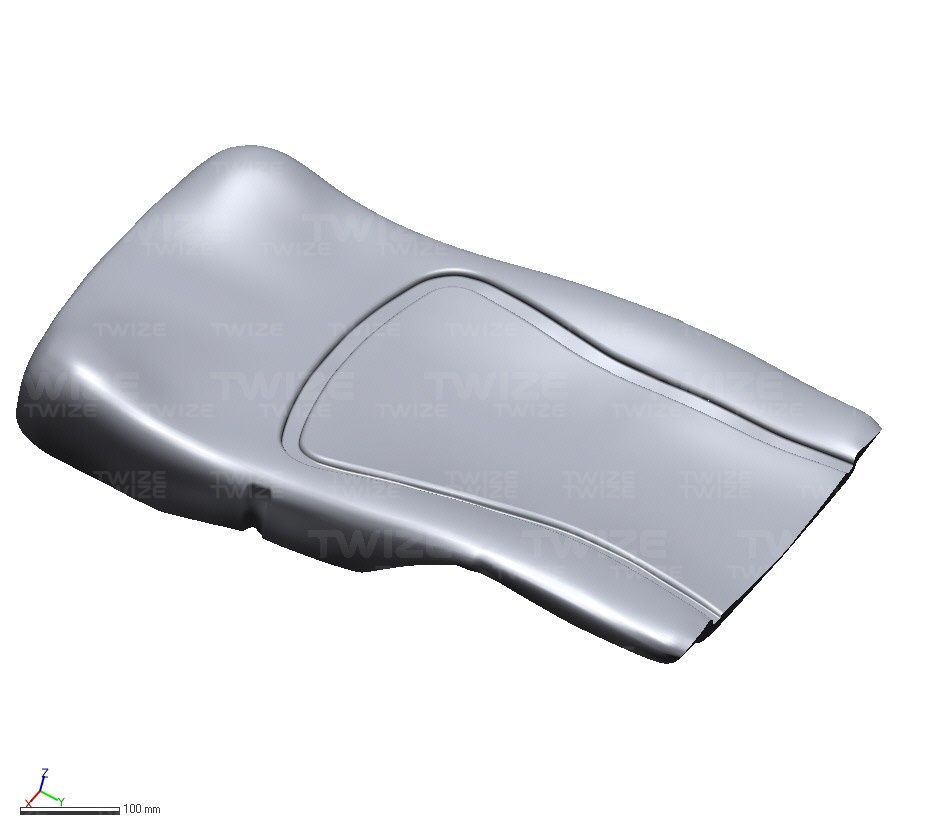

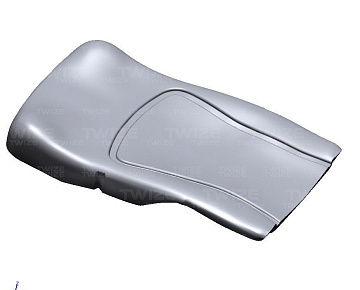

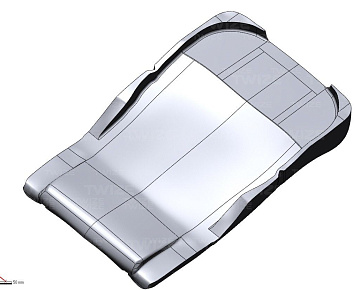

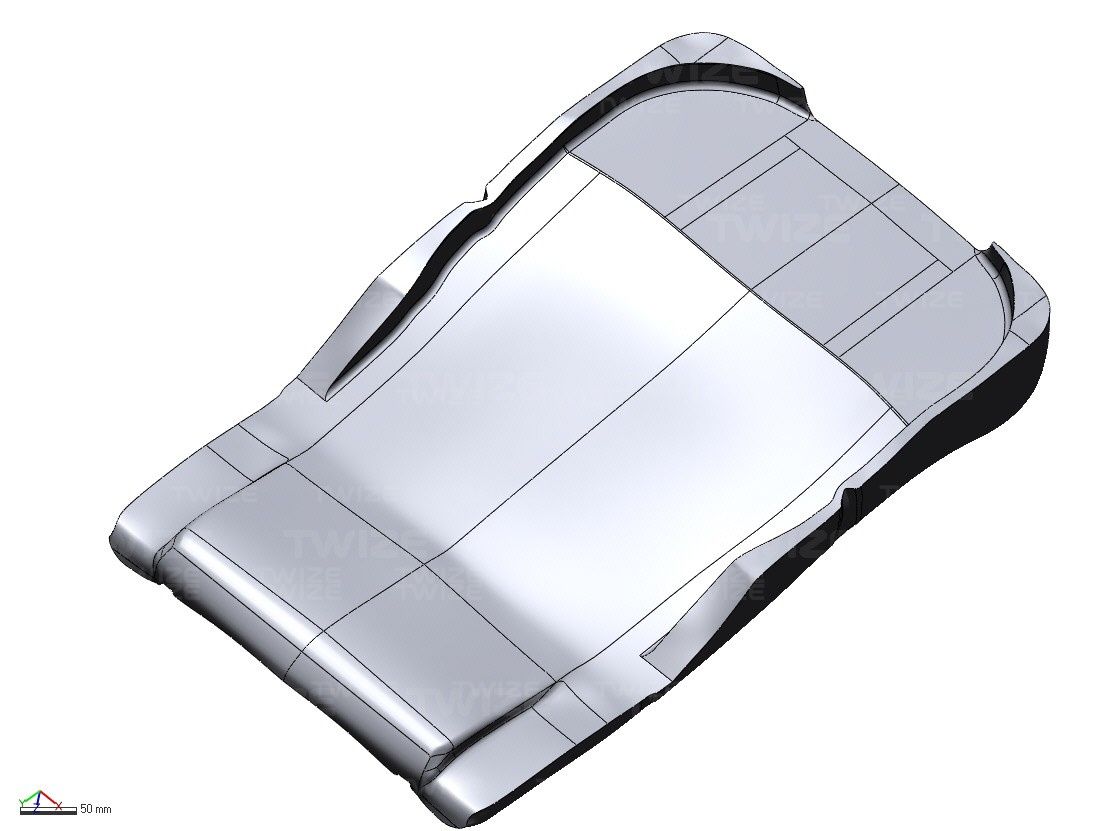

    Результат работы:

    твердотельные 3D-модели поролона, пригодные для формирования изготовления копии кресла на их основе.
