Изготовление демонстрационного макета газотурбинных комплексов

  • Макетирование

Задача

Изготовить два демонстрационных макета газотурбинных комплексов. Один из макетов должен отразить внутреннее наполнение и узлы.

Решение

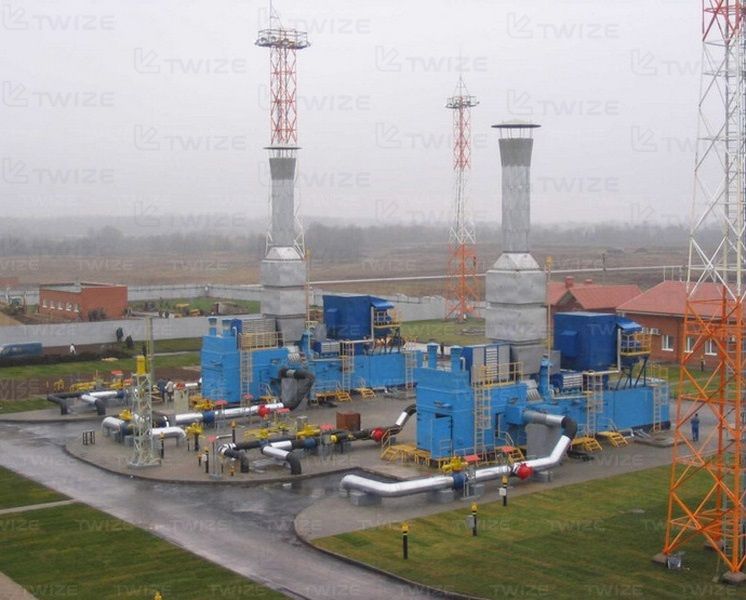

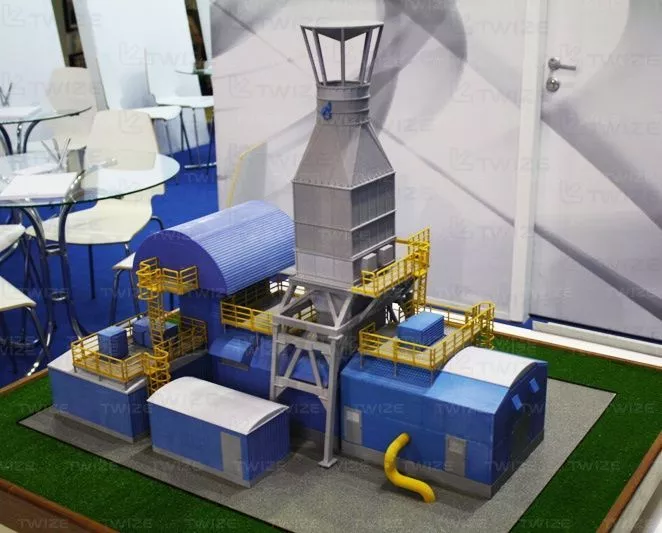

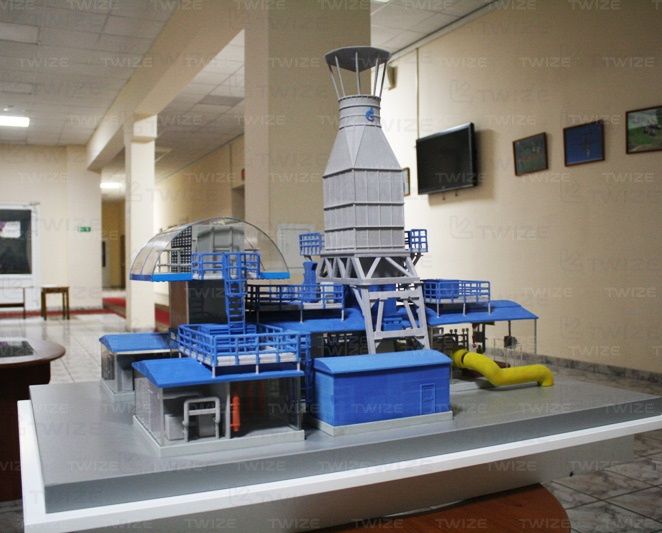

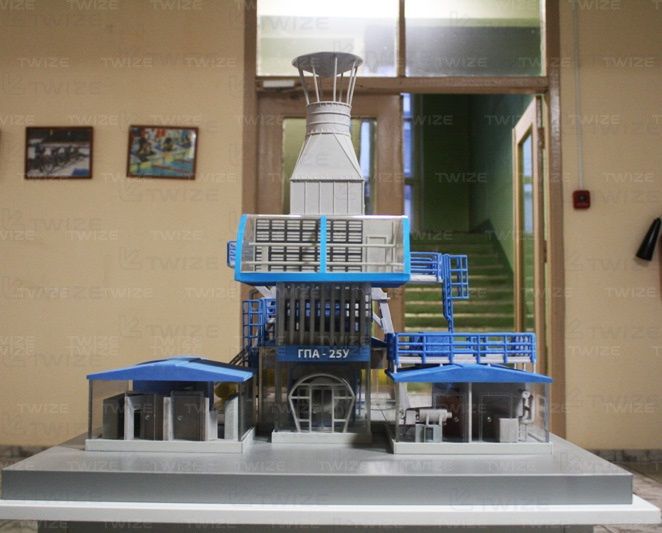

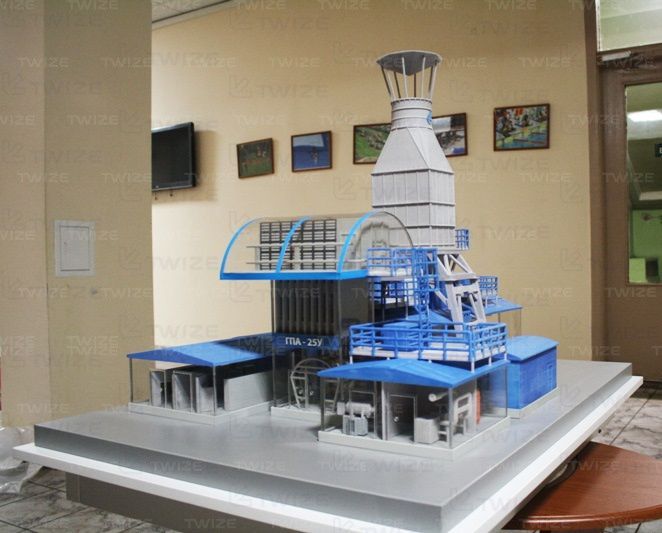

Макет с внутренним наполнением комплекса реализовать с помощью прозрачных стен сооружения. На основании полученных чертежей разработать 3D‑модели соответствующего газоперекачивающего агрегата. Подготовить 3D‑модели к изготовлению. Изготовить корпуса и агрегаты путём 3D‑печати. Провести сборку макетов. Срок выполнения проекта: 1 месяц

  • 1 этап

    3D-моделирование

    Программное обеспечение:

    3D Studio Max, Materialise Magics, Blender

    Время на моделирование:

    17 часов

    Результат:

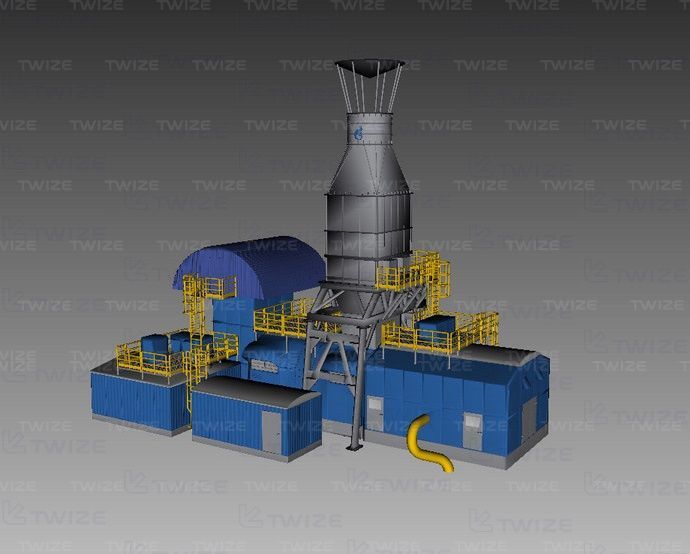

    полигональные 3D-модели объектов

  • 2 этап

    Изготовление макета

    3D-принтер:

    3D Systems ProJet 660Pro, 3D Systems ProJet 3500HD

    Материал:

    гипсовый композит, высокоточный фотополимер, пластик

    Результат:

    подготовленные для сборки отдельные объекты и элементы макета

  • 3 этап

    Сборка макета

    Описание:

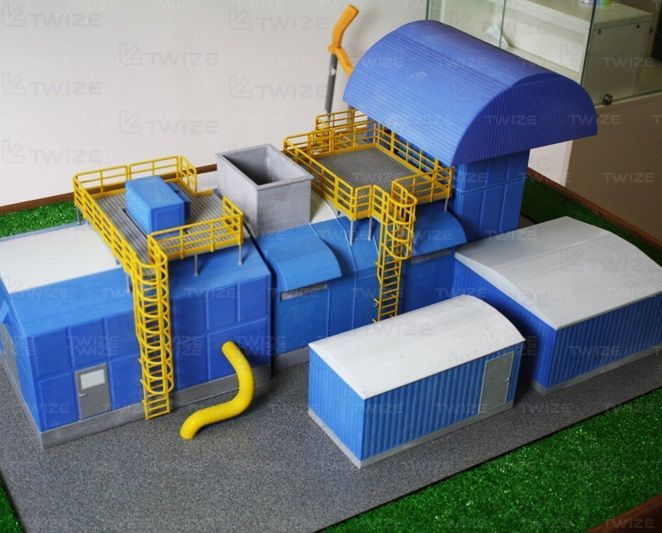

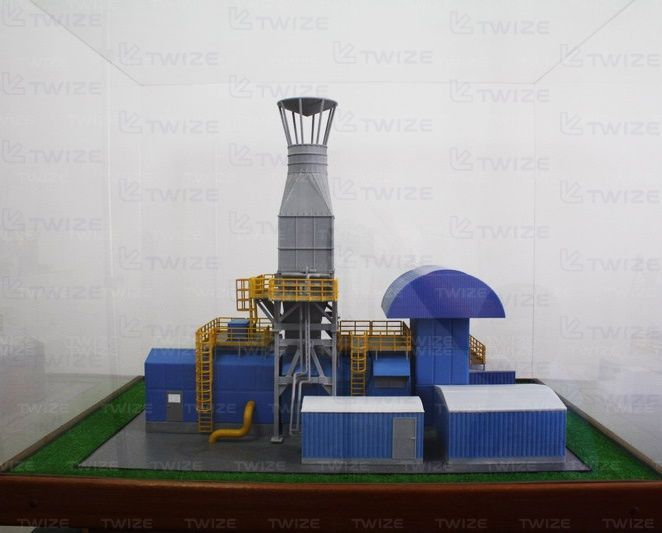

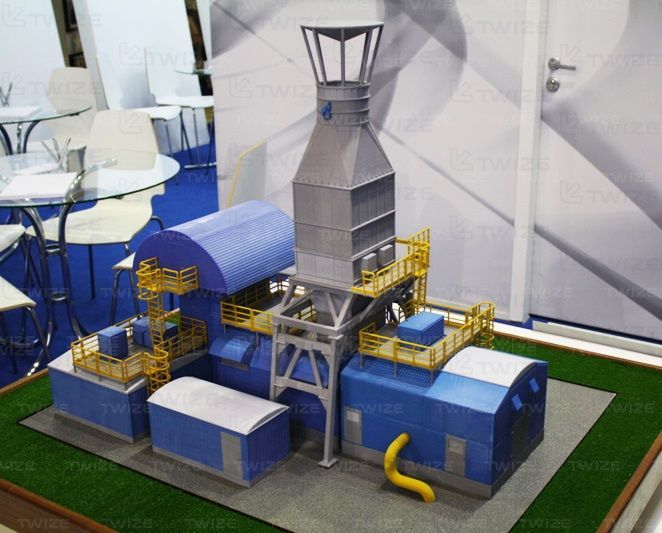

    сборка, размещение и крепление на подмакетник всех объектов макета.

    Масштаб макета:

    1:32.

    Комплектация:

    купол из оргстекла (толщина 8 мм).
