Задача
С помощью 3D‑сканирования получить данные для создания CAD‑модели. Произвести аналогичное изделие путем металлического литья.
Решение

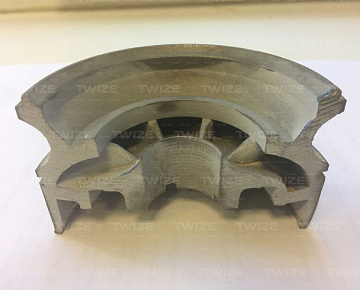

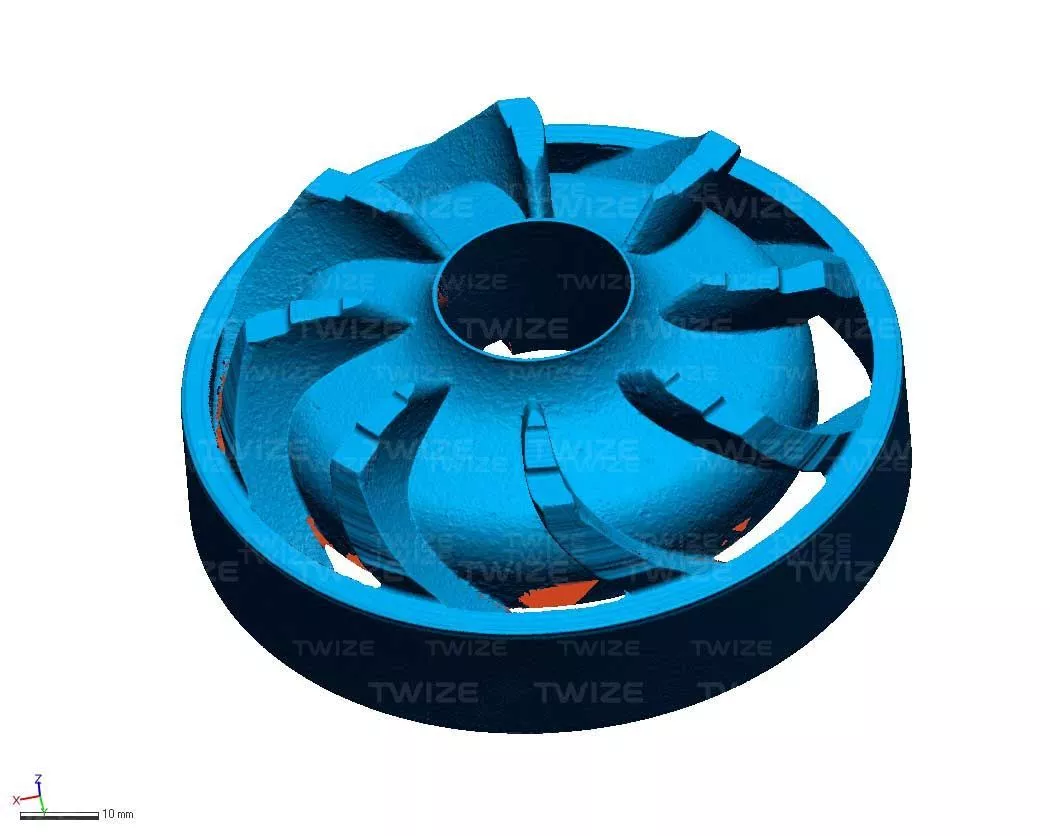

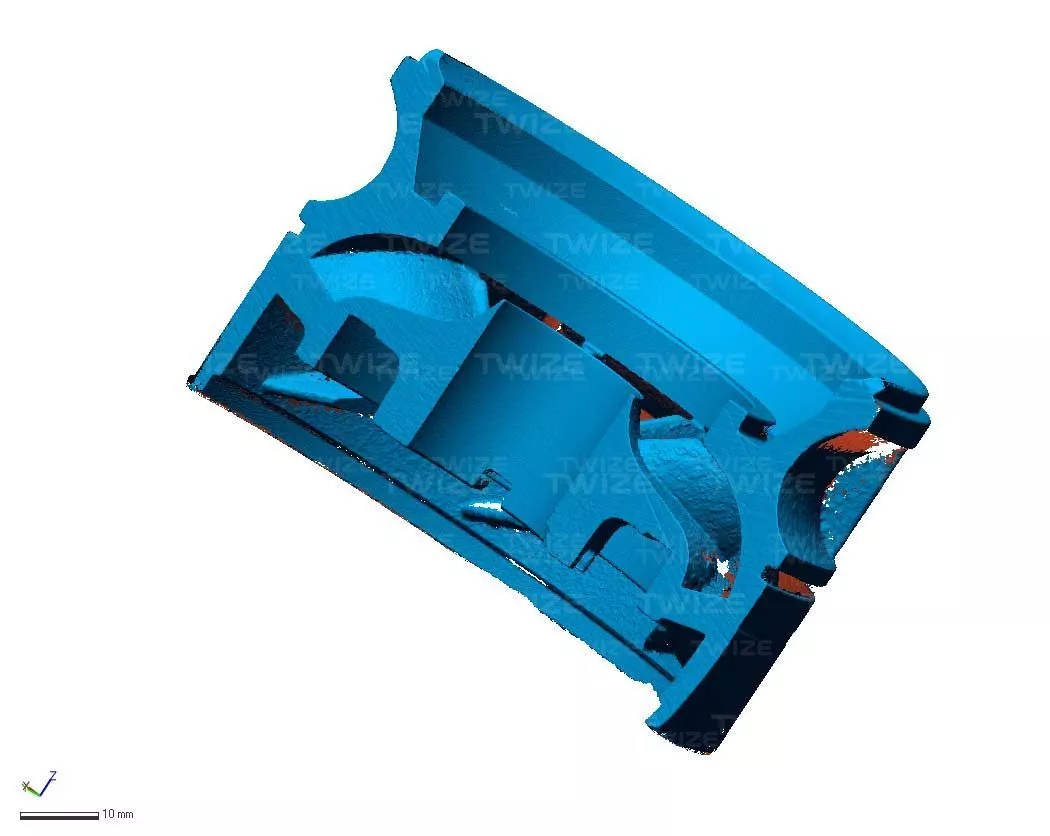

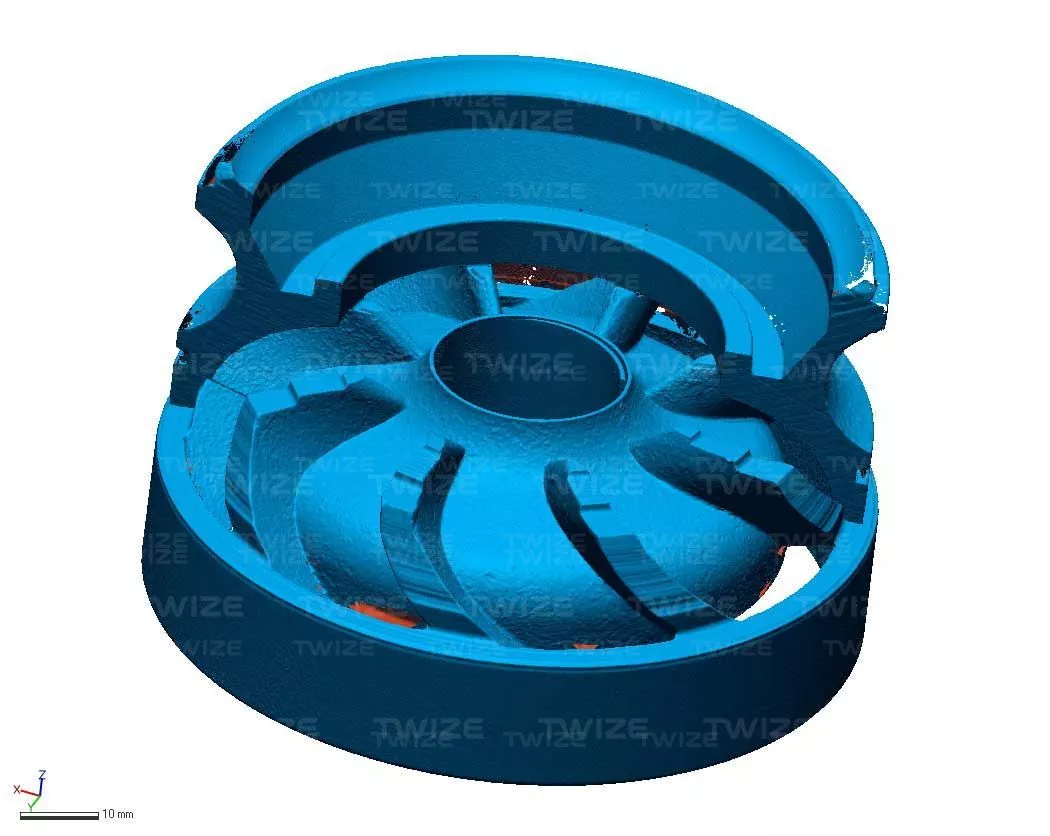

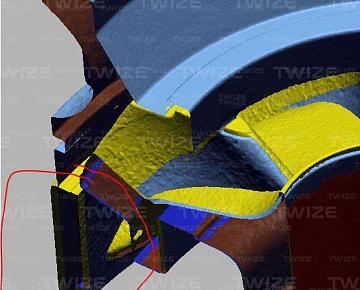

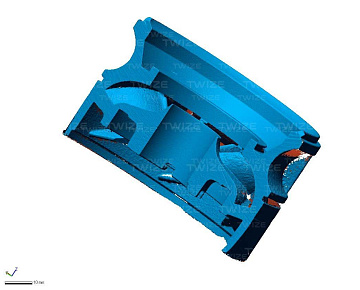

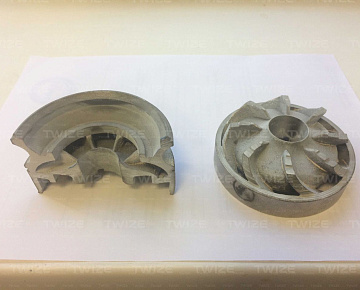

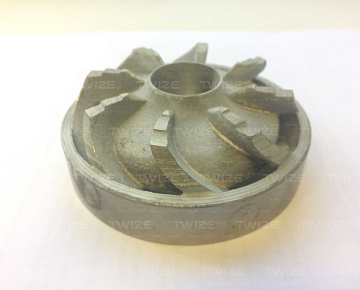

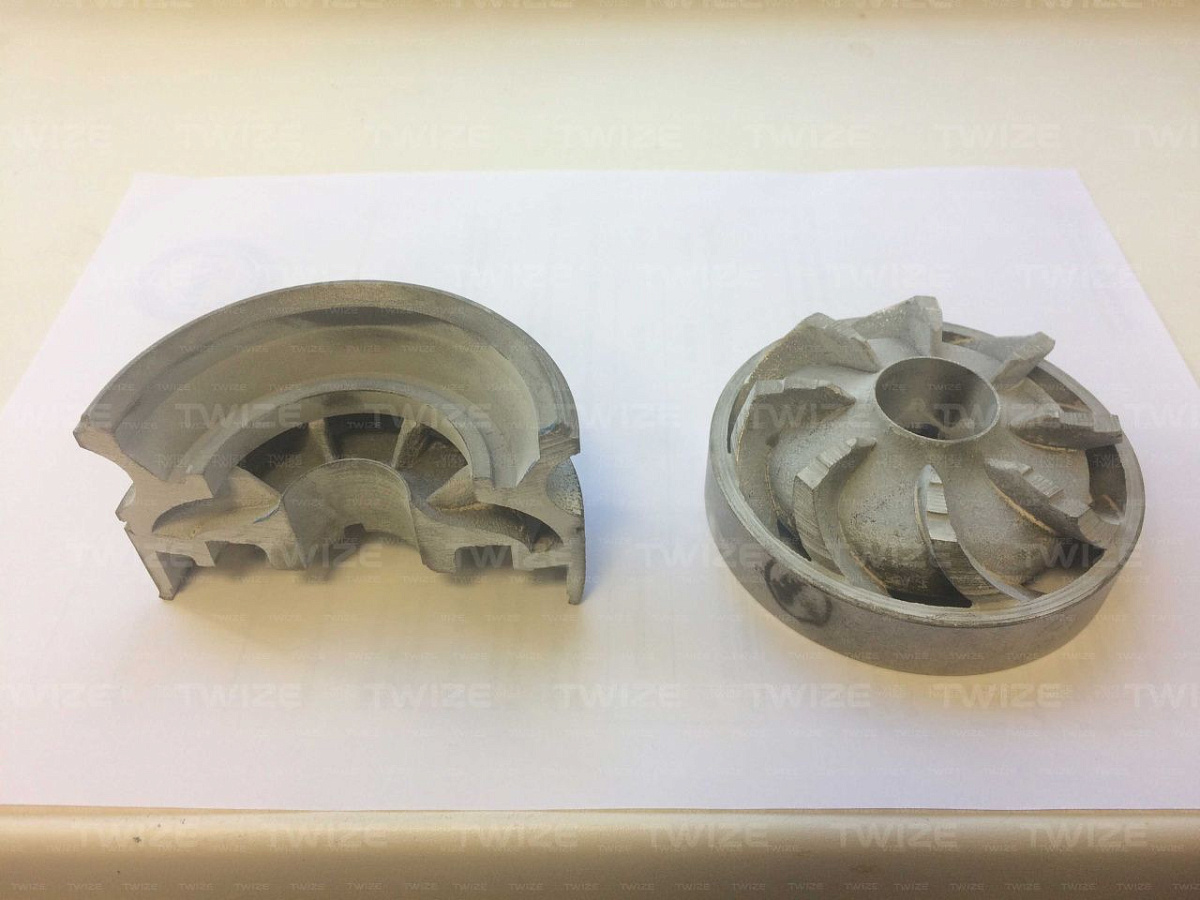

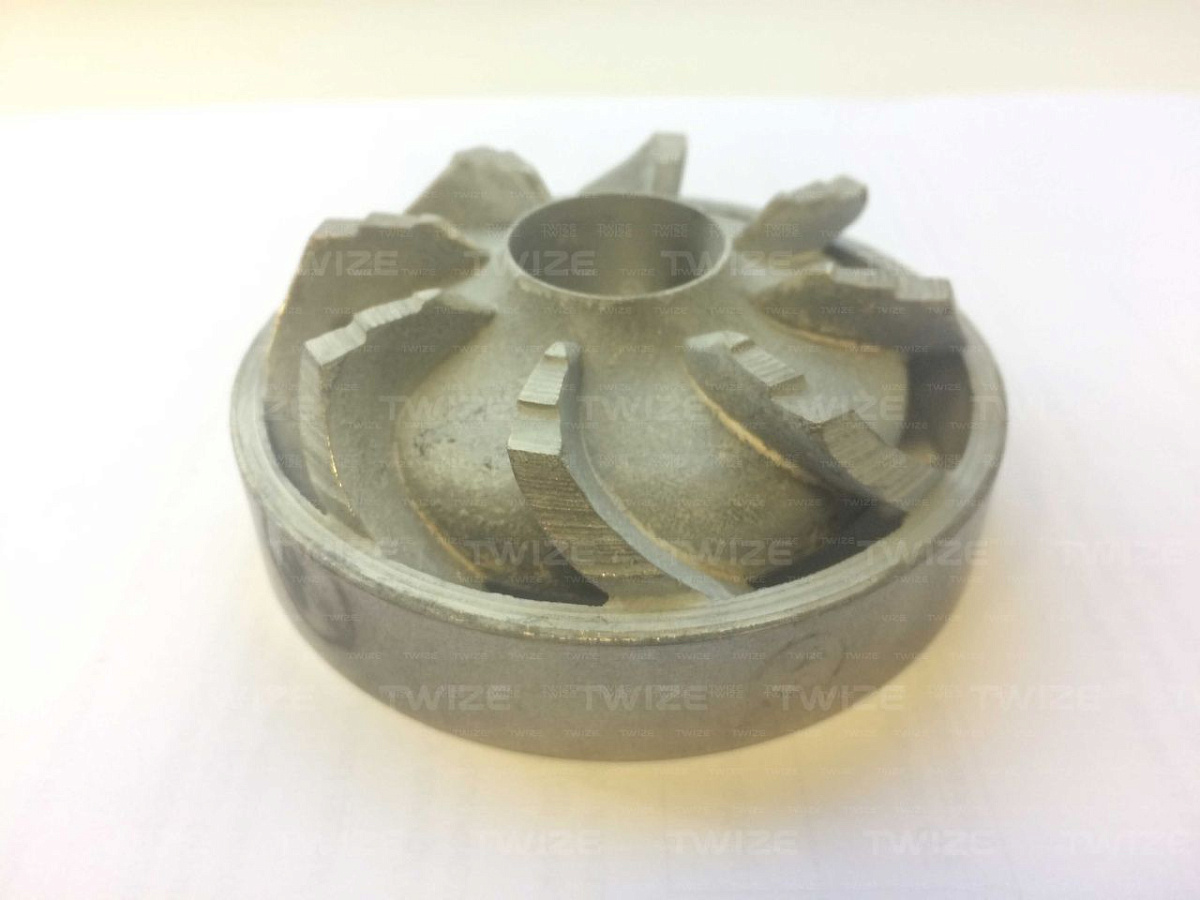

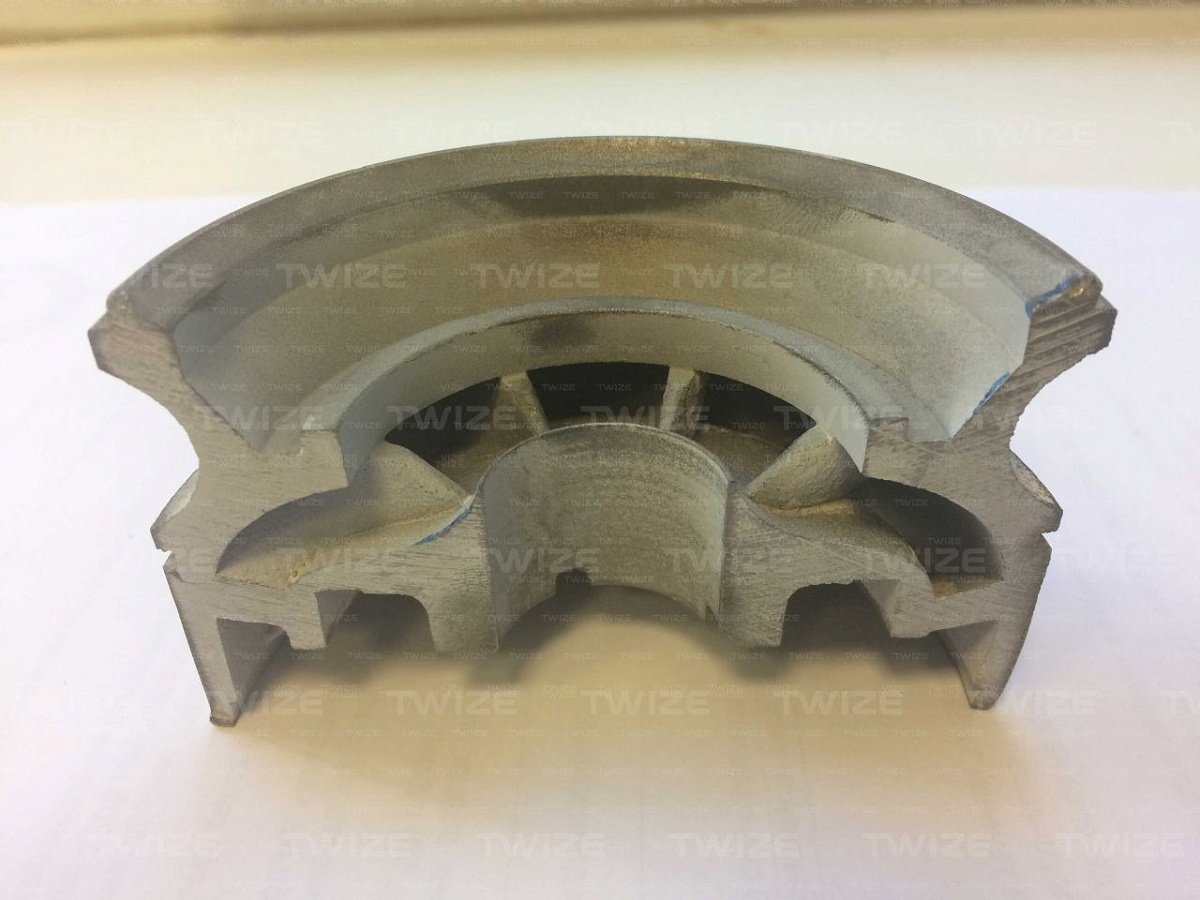

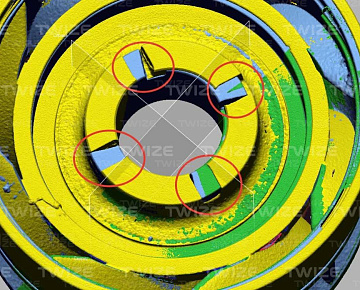

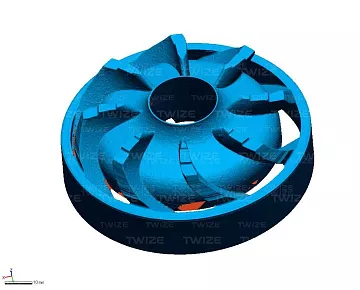

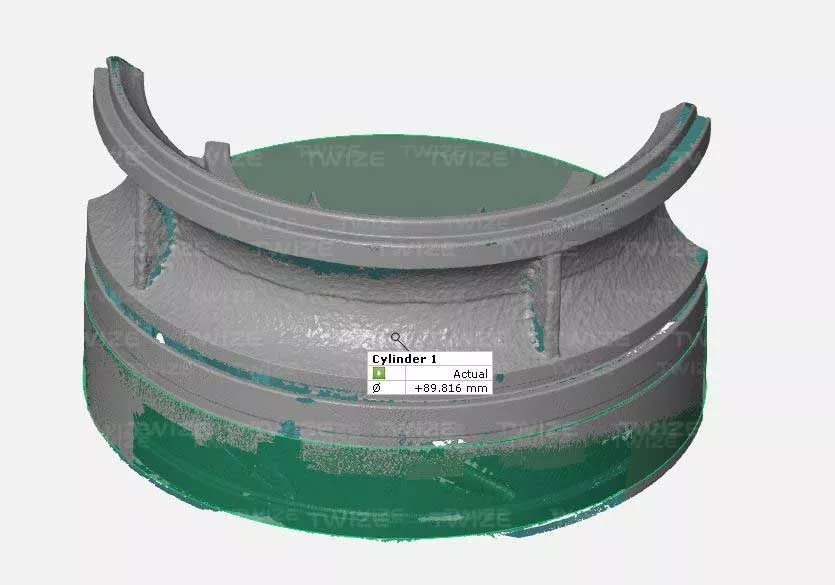

Проведено 3D‑сканирование изделия с повторным 3D‑сканированием поперечного разреза этого же изделия для получения профиля детали и с дополнительным 3D‑сканированием аналогичной детали с оголенными лопатками для фиксирования формы лопаток. Создана CAD‑модель изделия для производства и произведены детали путем металлического литья с последующей мехобработкой.
-
-
1 этап
-
3D‑cканирование
3D‑сканер:
Solutionix C500
Тип сканера:
Стационарный оптический

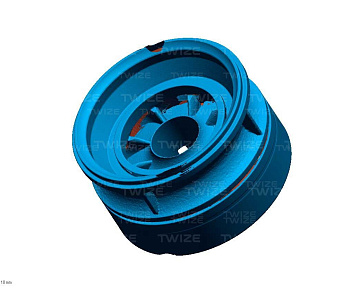

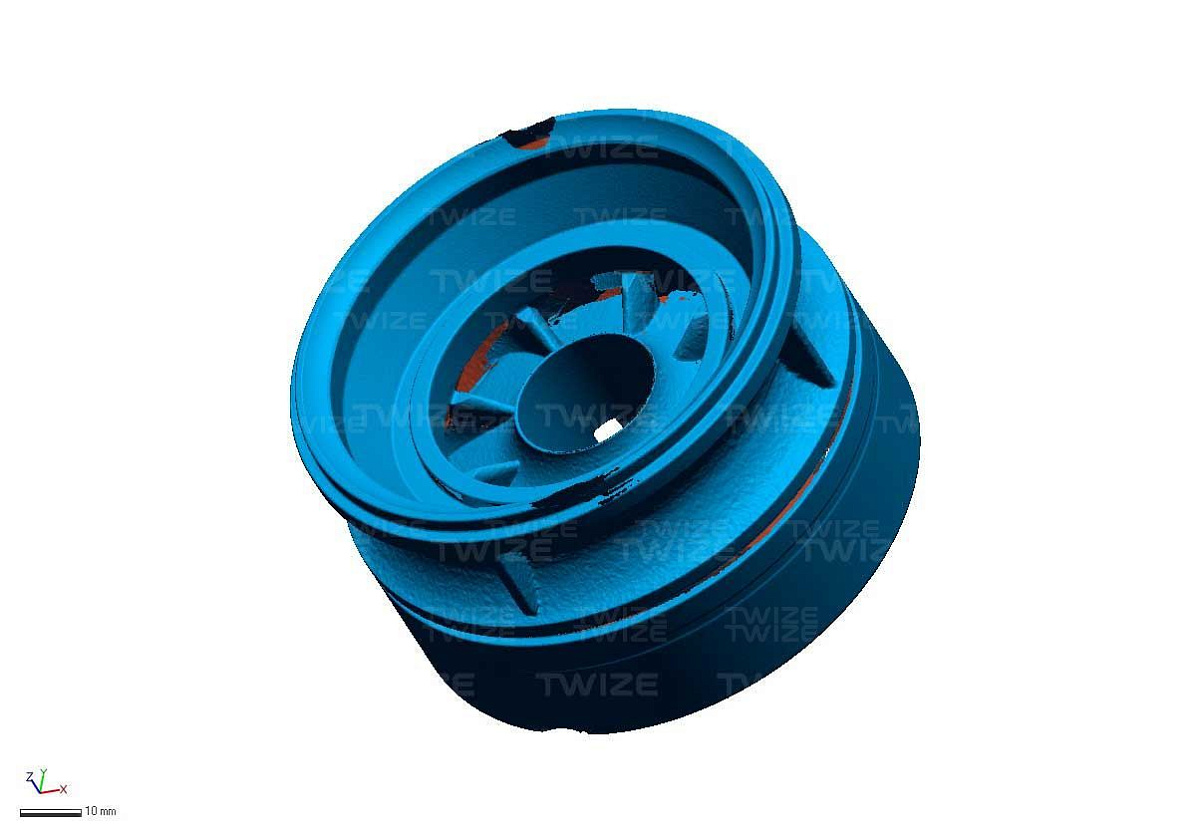

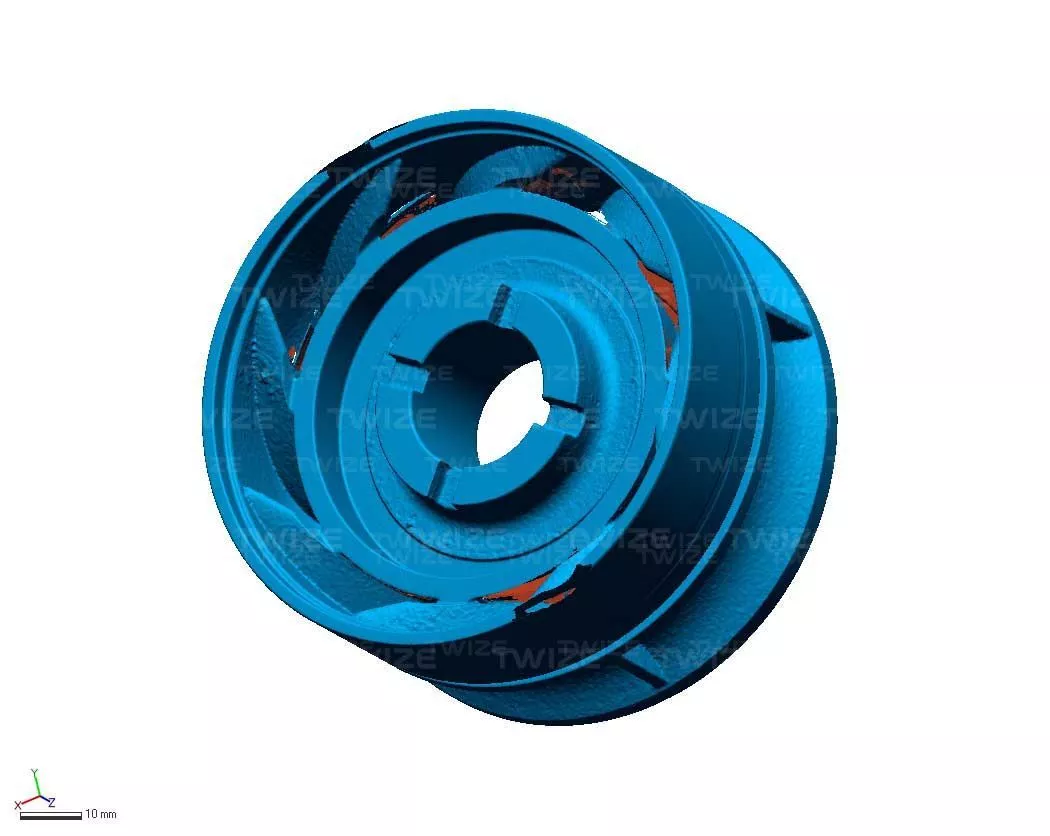

Результат 3D‑сканирования:

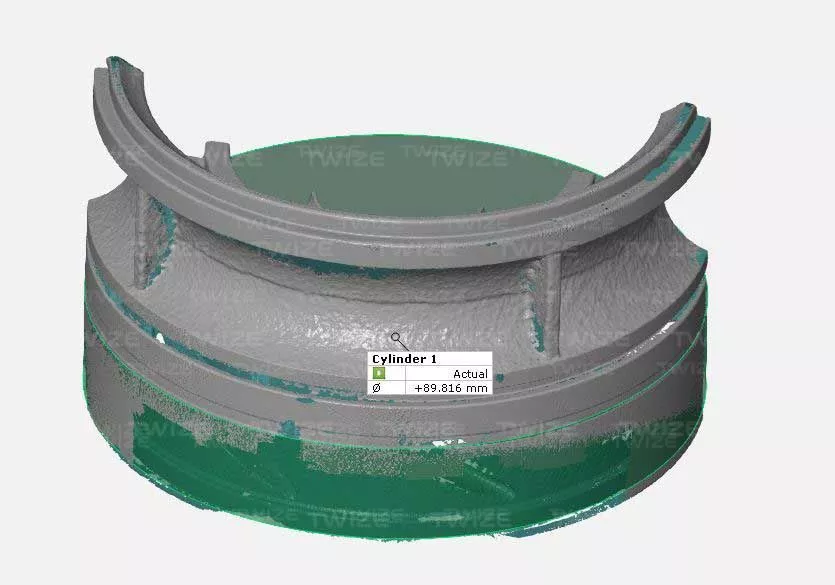

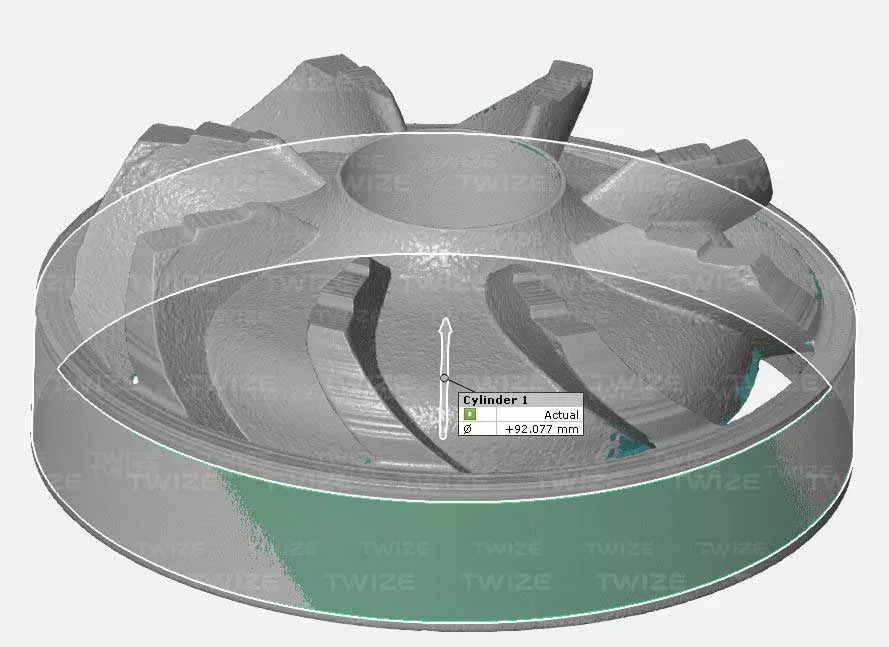

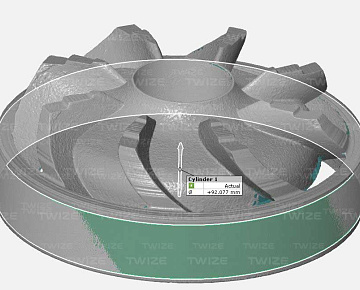

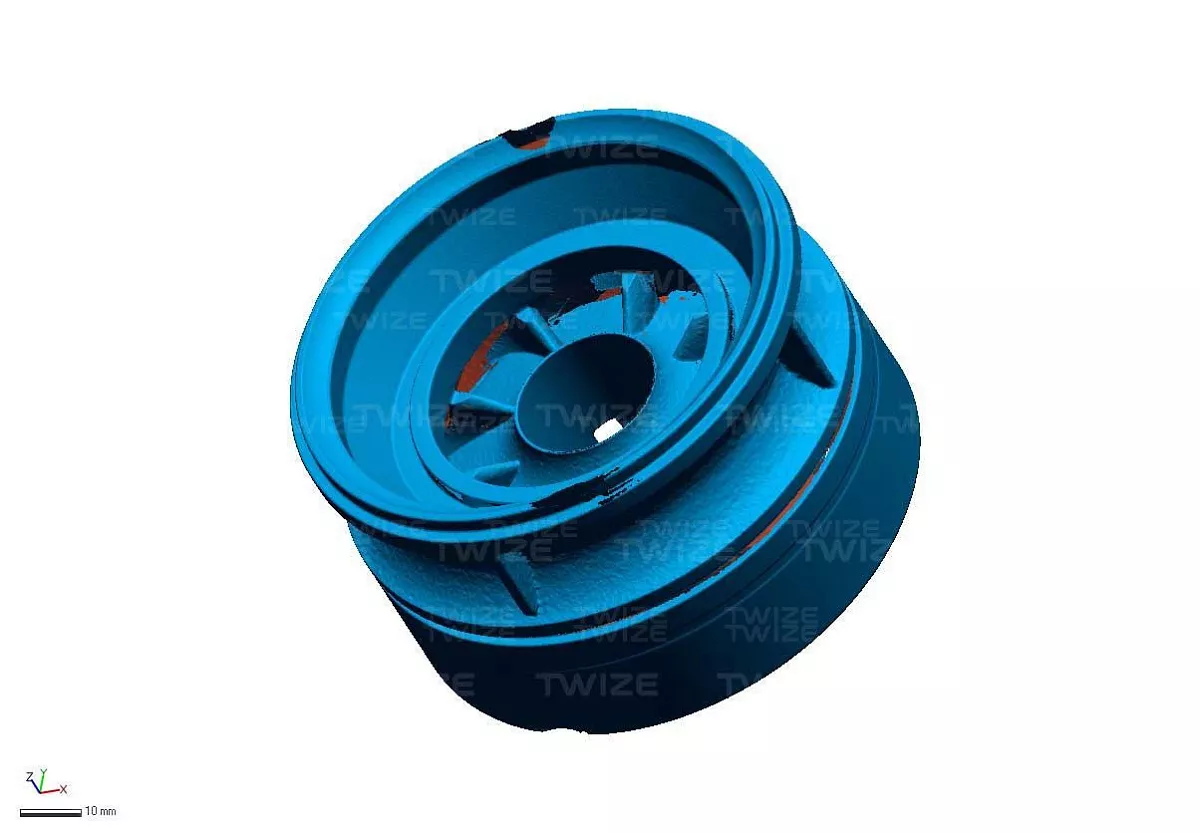

Полигональная 3D‑модель изделий
Габаритные размеры объекта 3D‑сканирования:
200х200х80 мм
Точность данных сканирования:
20 микрон
Время сканирования:
2 часа
Формат файла:
.STL
-
-
-
2 этап
-

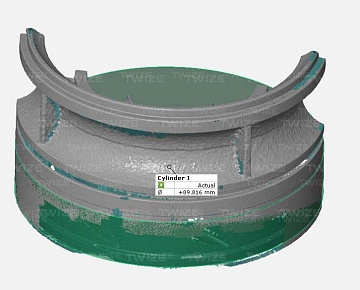

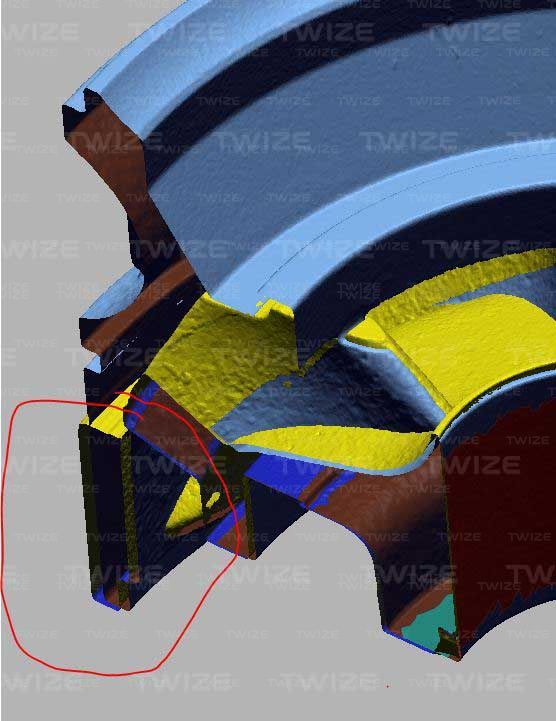

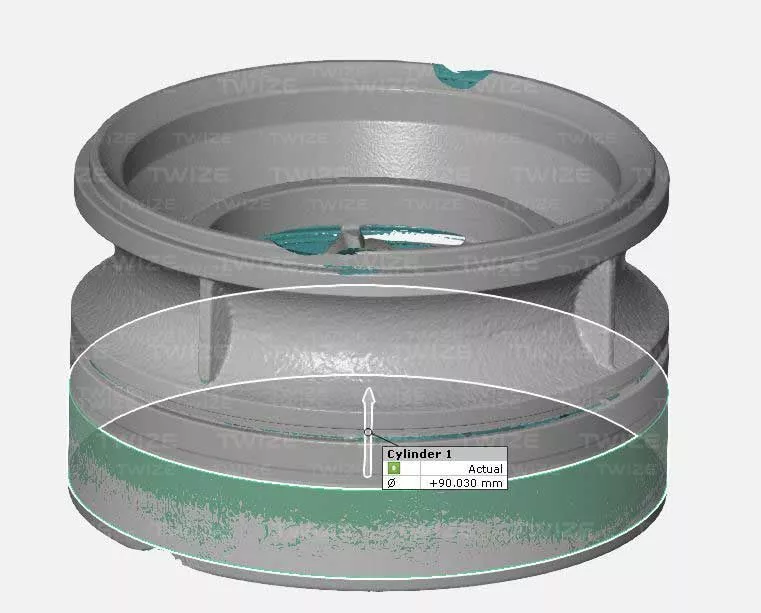

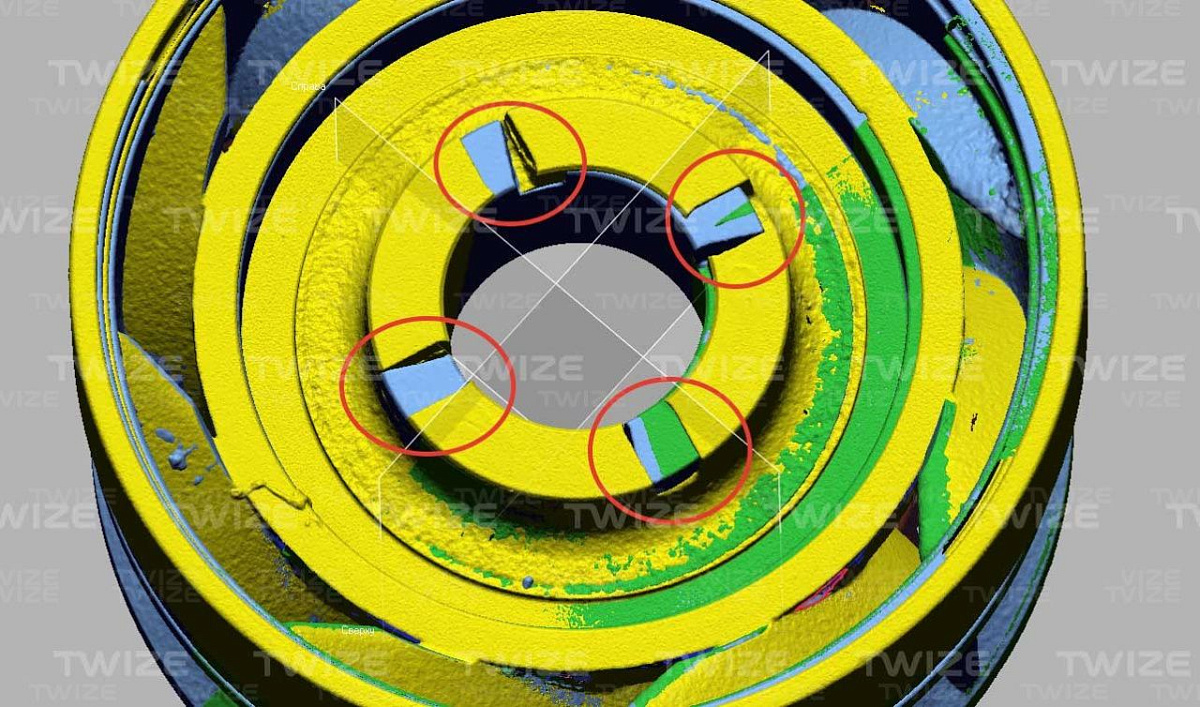

3D‑моделирование
Используемое ПО:
Geomagic Design X
Используемые данные:
облако точек в формате .STL
Результат работы:

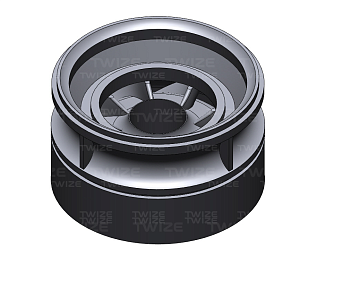

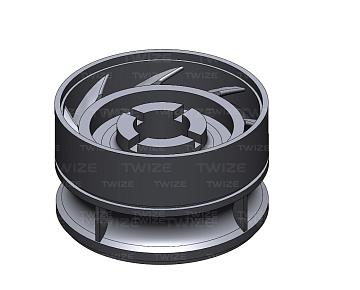

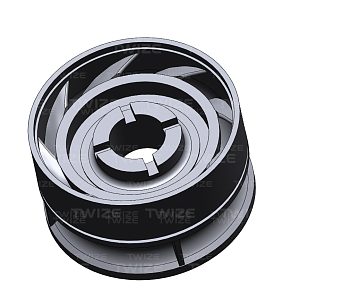

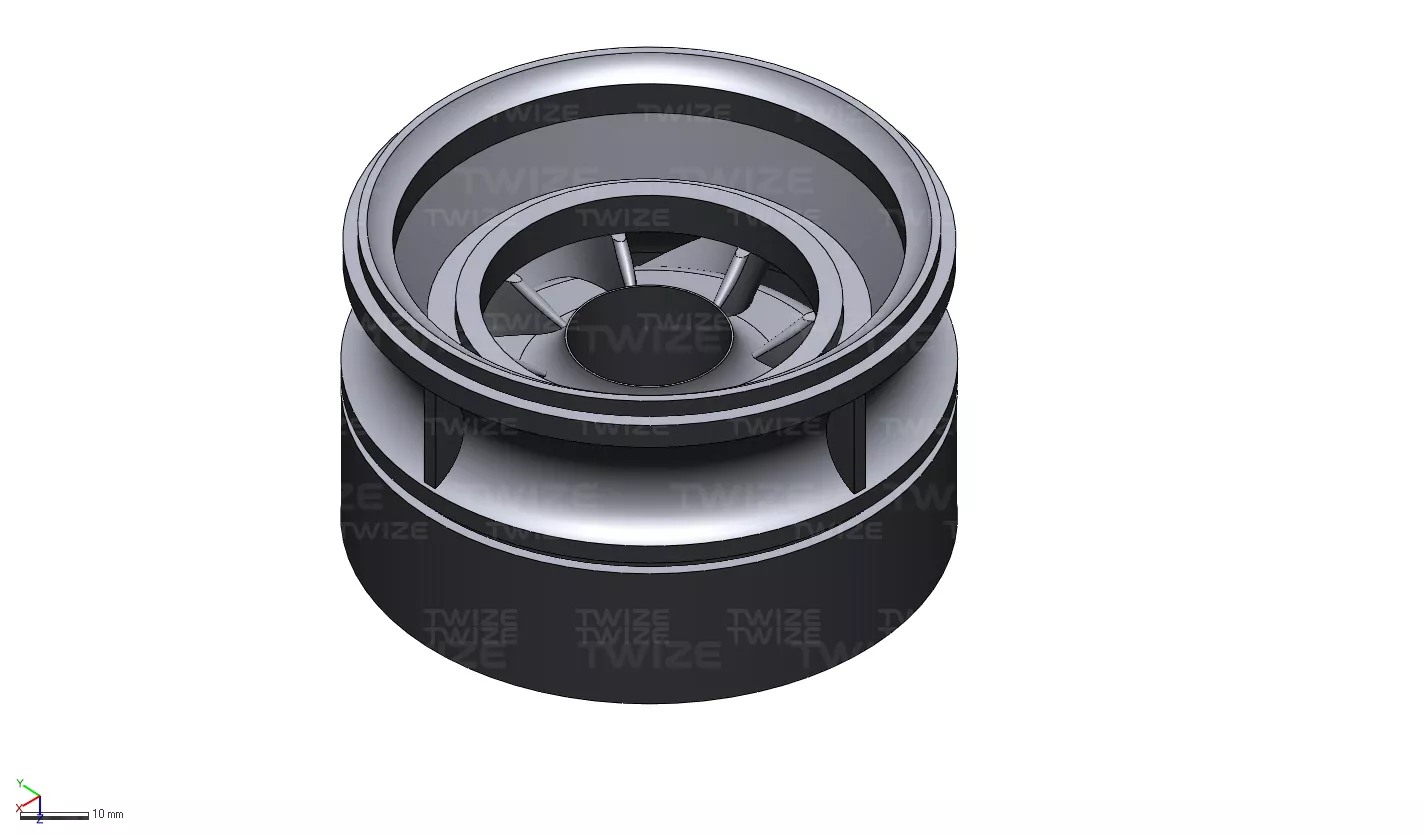

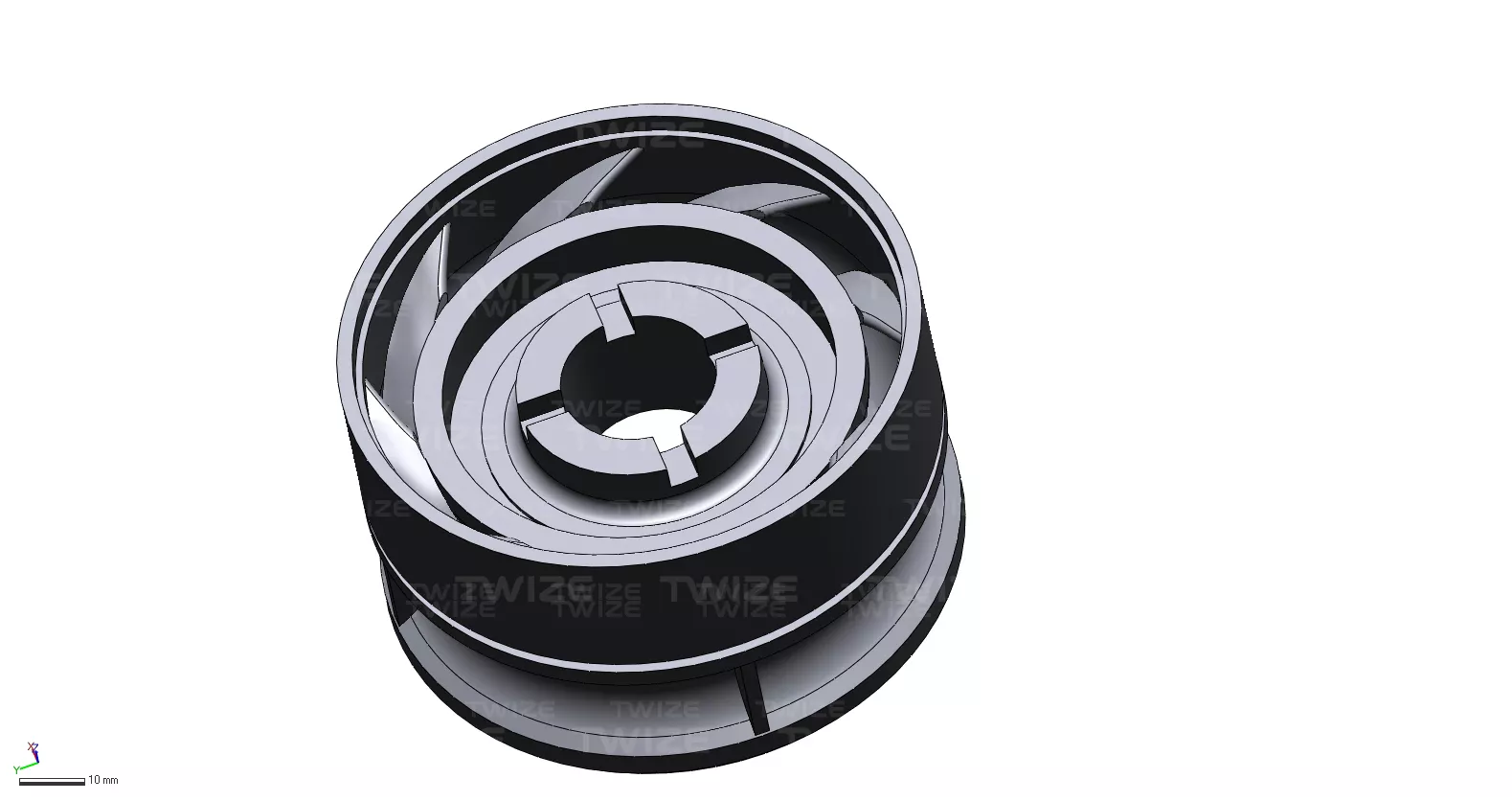

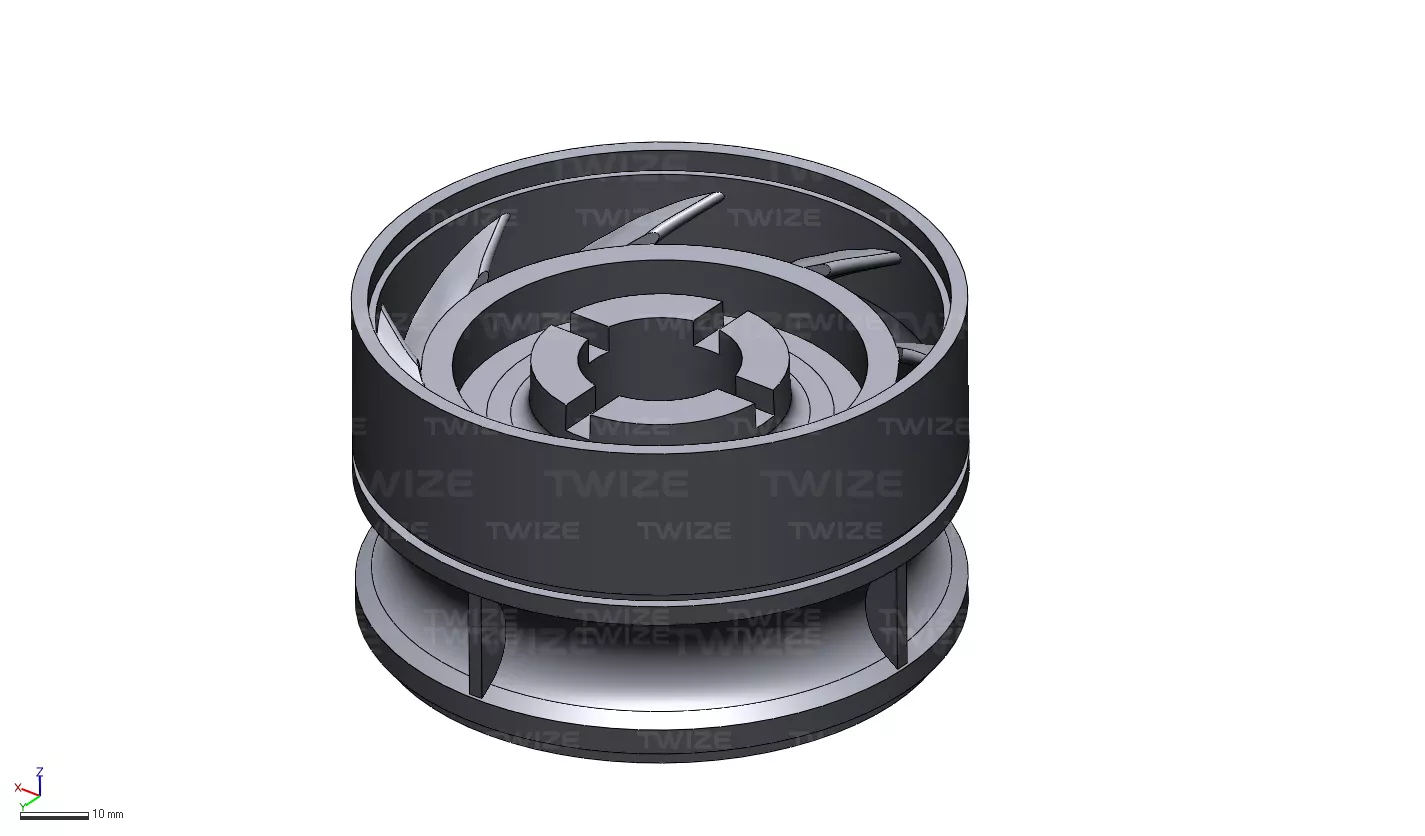

твердотельная CAD модель
Формат файла:
.x_t, .igs, .stp
-
