Создание модели поролонового кресла

  • ЗD-моделирование
  • ЗD-сканирование

Задача

Произвести изделие по предоставленному образцу.

Решение

Провести 3D‑сканирование образца изделия, создать CAD‑модель.

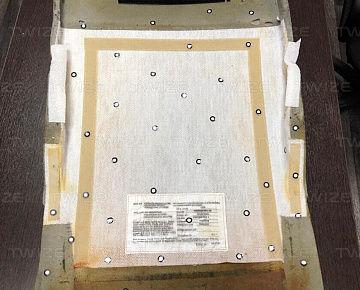

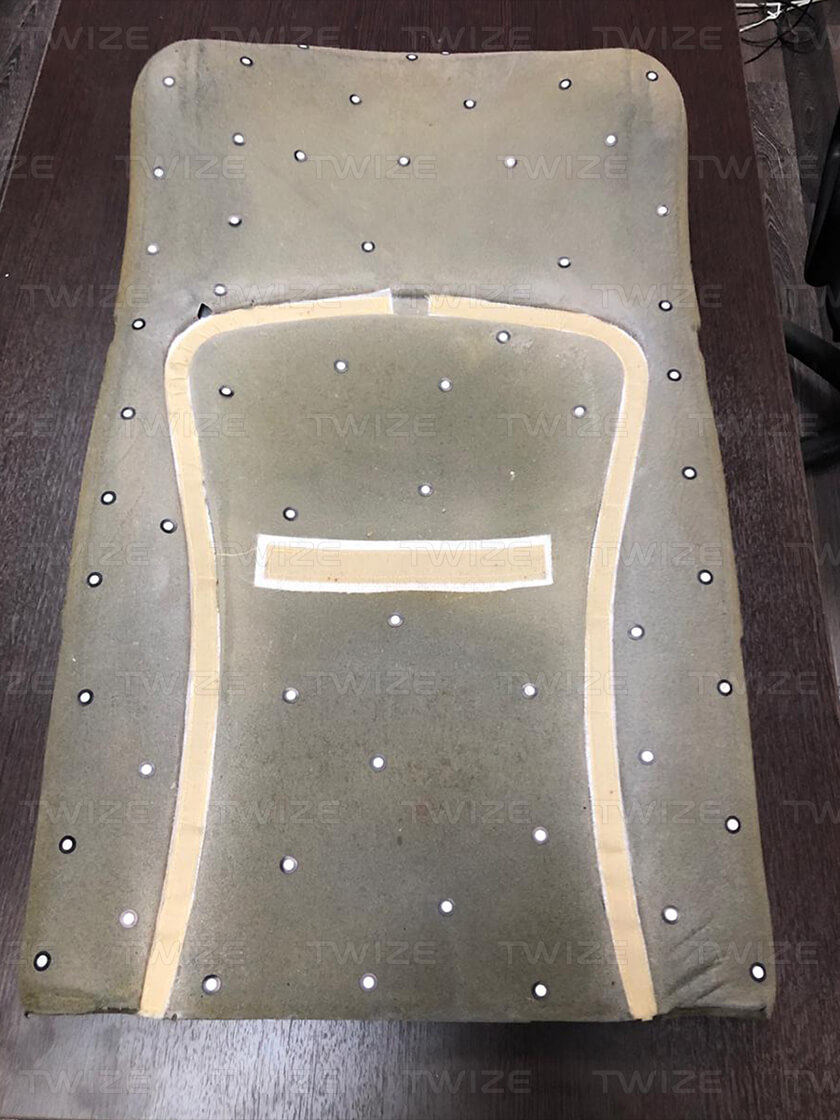

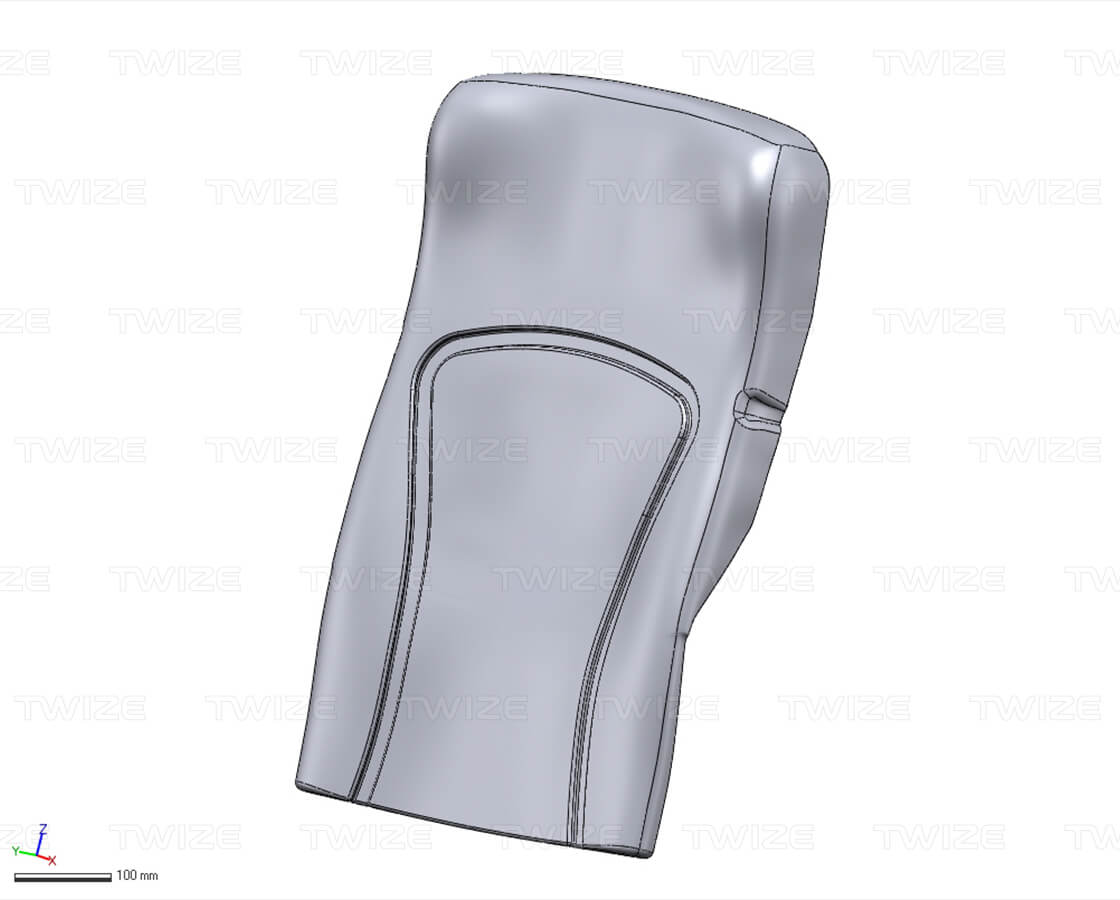

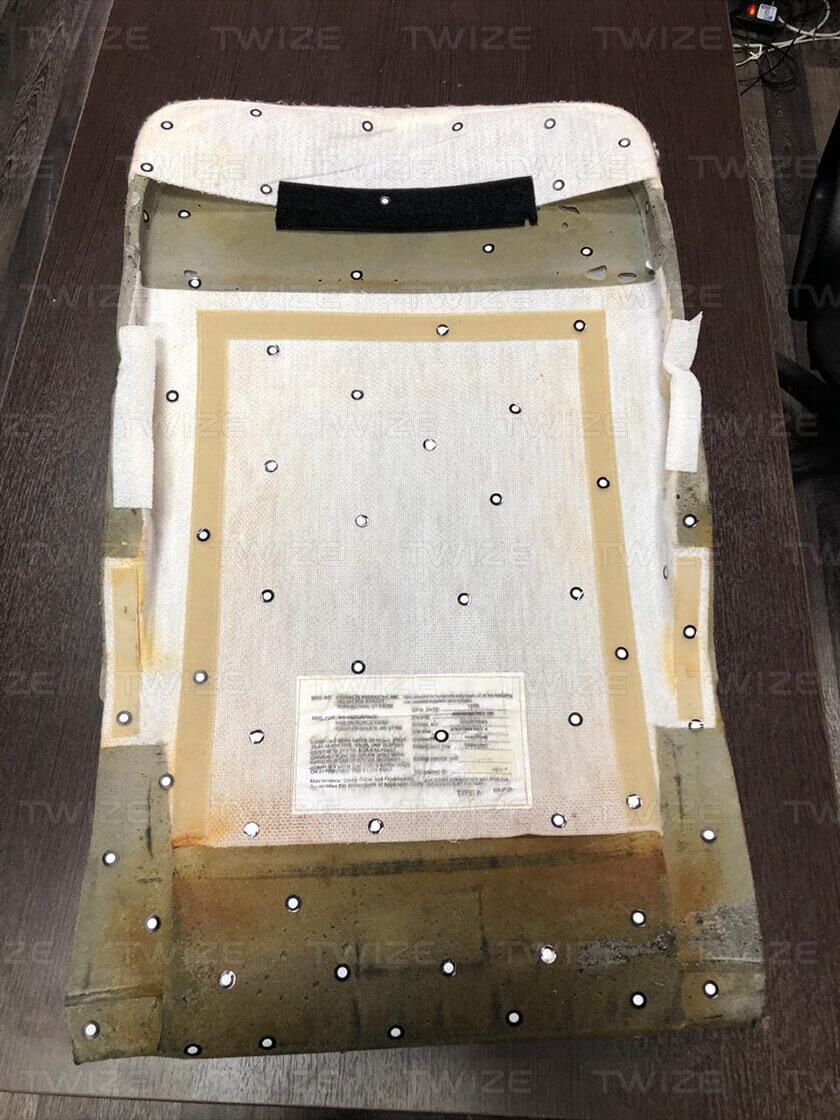

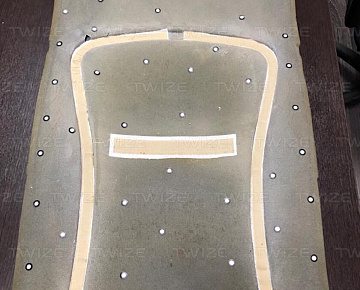

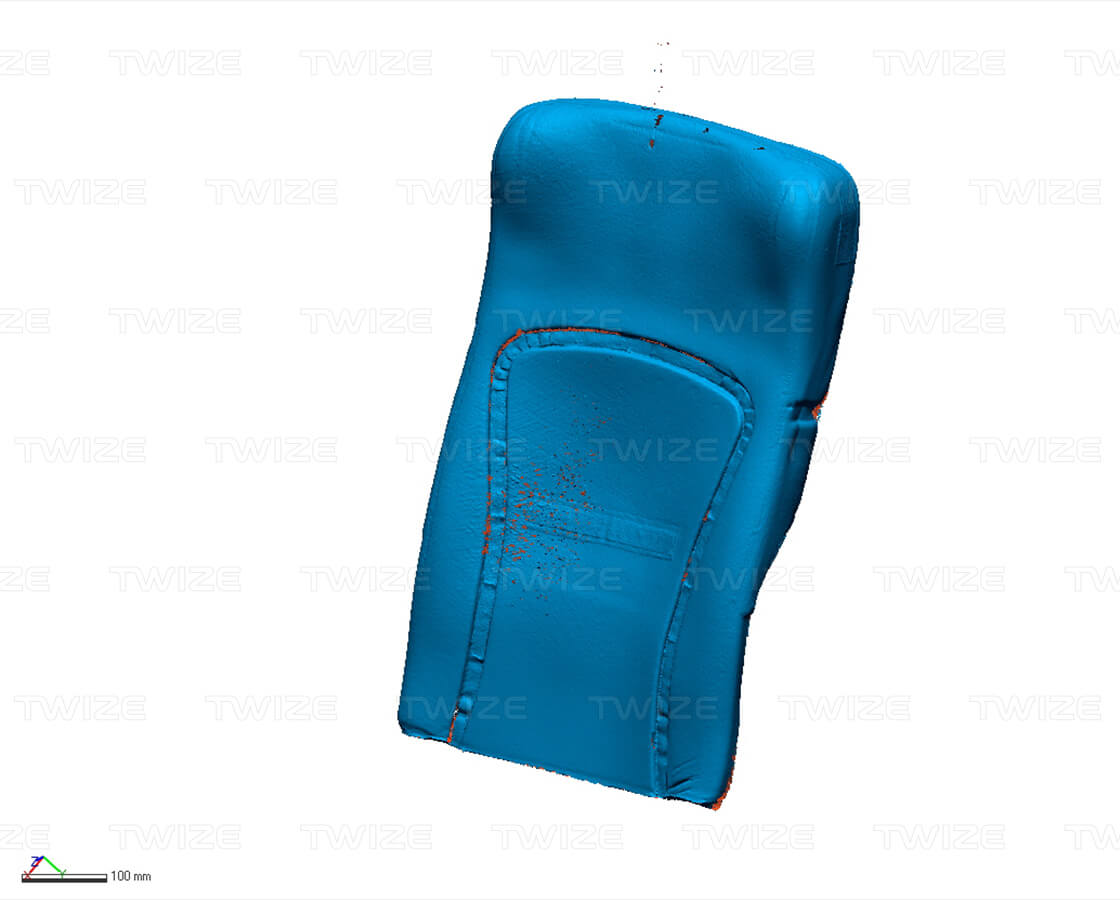

Создание модели поролонового кресла - вид 1 Увеличить Создание модели поролонового кресла - вид 2 Увеличить Создание модели поролонового кресла - вид 3 Увеличить Создание модели поролонового кресла - вид 4 Увеличить
  • 1 этап

    3D‑сканирование

    3D‑сканер:

    Creaform HandySCAN700

    Тип сканера:

    лазерный портативный

    Габаритные размеры изделия:

    470 х 400 х 129 мм

    Точность данных сканирования:

    48 микрон

    Время сканирования:

    1 час

    Результат сканирования:

    полигональная 3D‑модель изделия

    Формат файла:

    .STL

  • 2 этап

    3D‑моделирование

    Используемое ПО:

    Geomagic Design X

    Используемые данные:

    облако точек в формате .STL

    Время моделирования:

    24 часа

    Результат работы:

    твердотельная CAD‑модель

    Формат файла:

    .x_t, .igs, .stp
