Воссоздание модели отливки

  • ЗD‑сканирование
  • ЗD‑моделирование

Задача

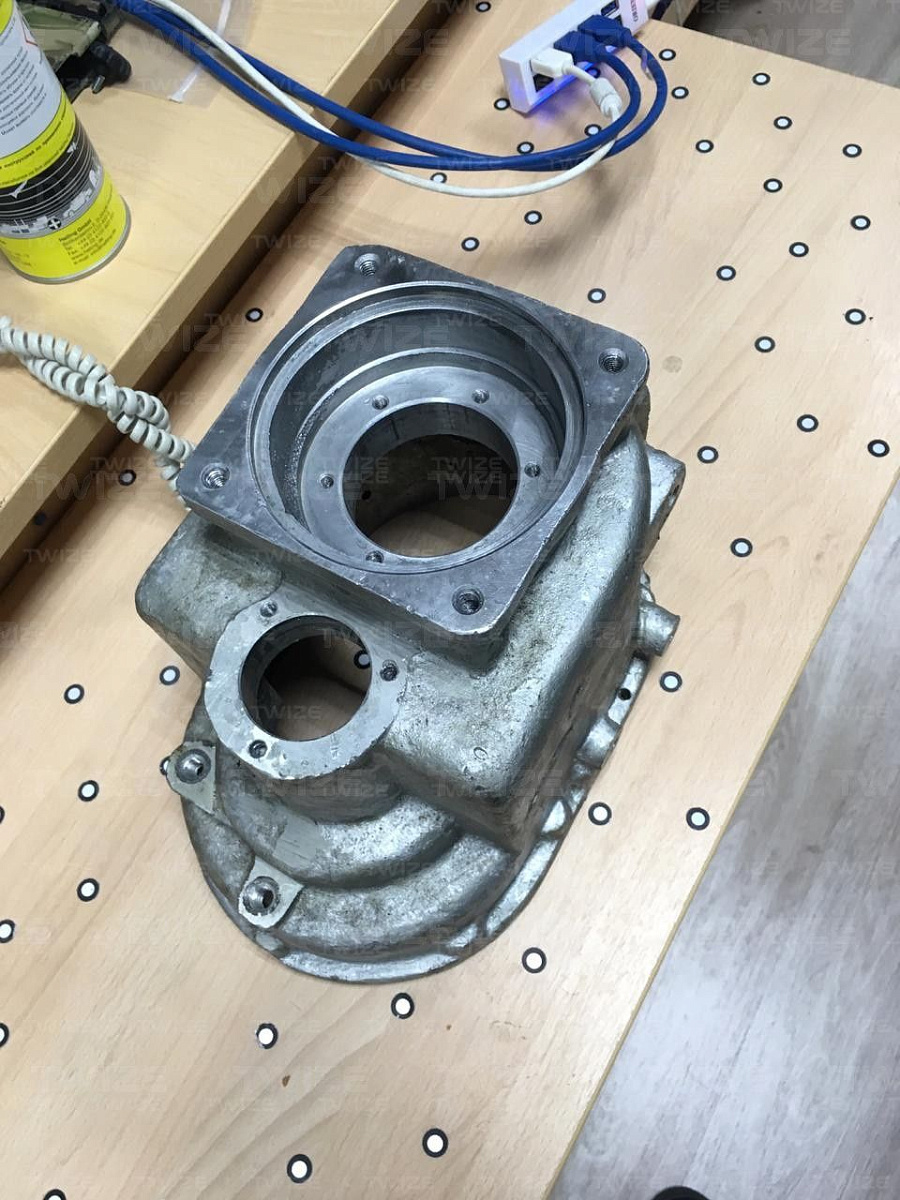

Воссоздать модель отливки по детали, подвергавшейся механической обработке.

Решение

Провести 3D‑сканирование оригинальной детали, на основе полученного облака точек построить твердотельную 3D‑модель.

  • 1 этап

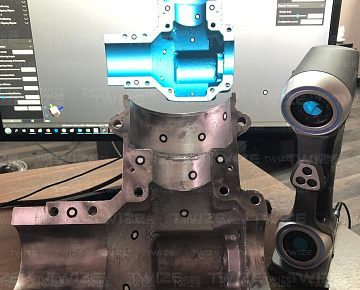

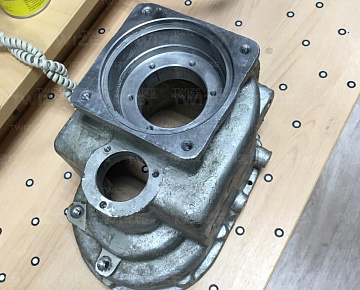

    3D‑cканирование

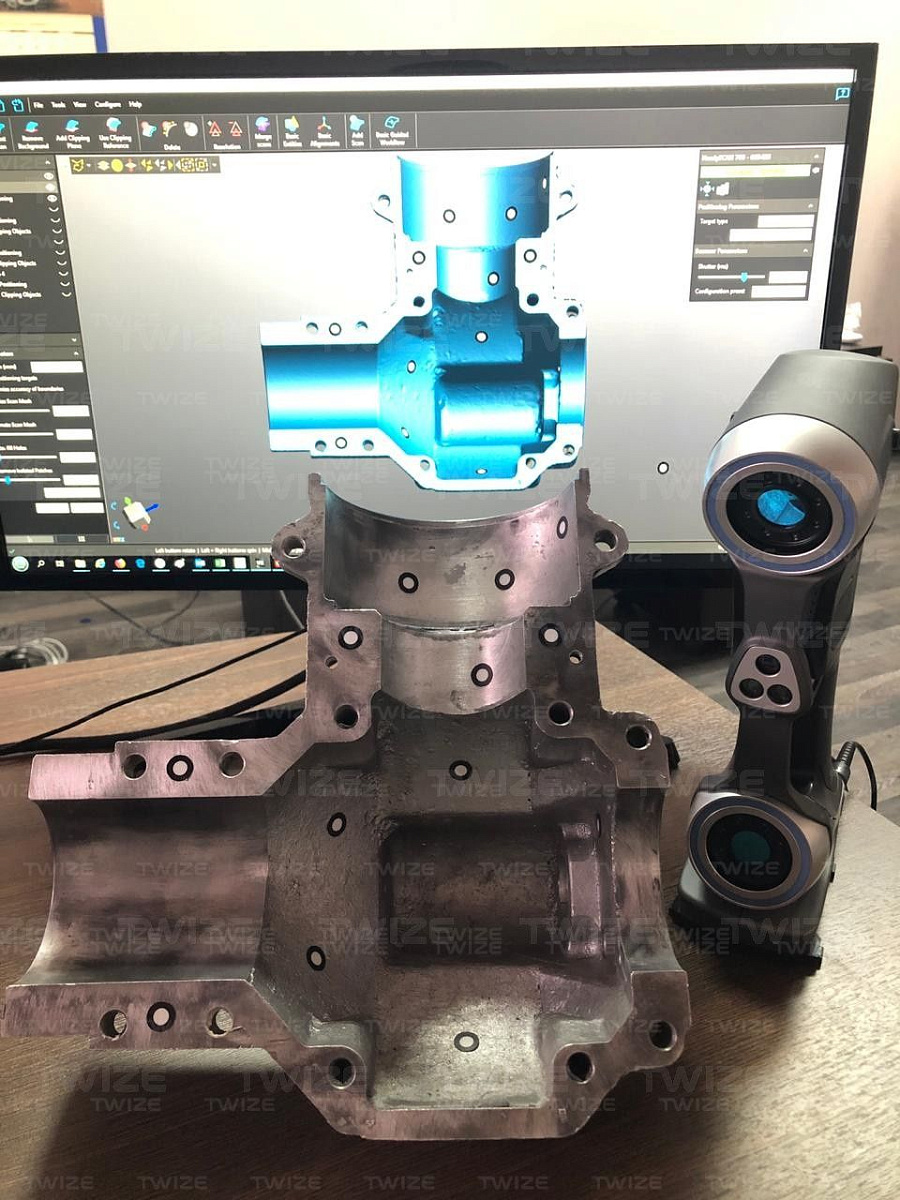

    3D‑сканер:

    HandyScan 700

    Тип сканера:

    лазерный ручной

    Габаритные размеры объекта 3D‑сканирования:

    290 х 300 х 152 мм/194 х 282 х 195 мм

    Точность данных сканирования:

    30 микрон

    Время сканирования:

    30 минут

    Результат 3D‑сканирования:

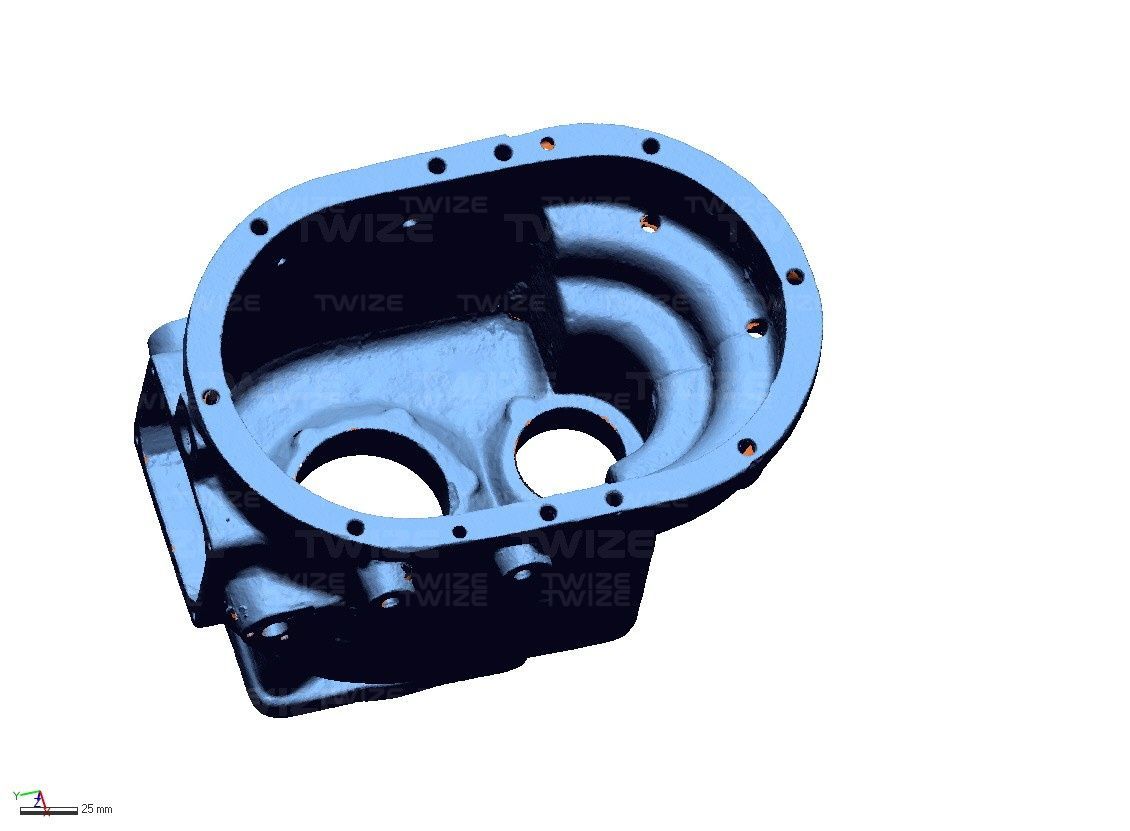

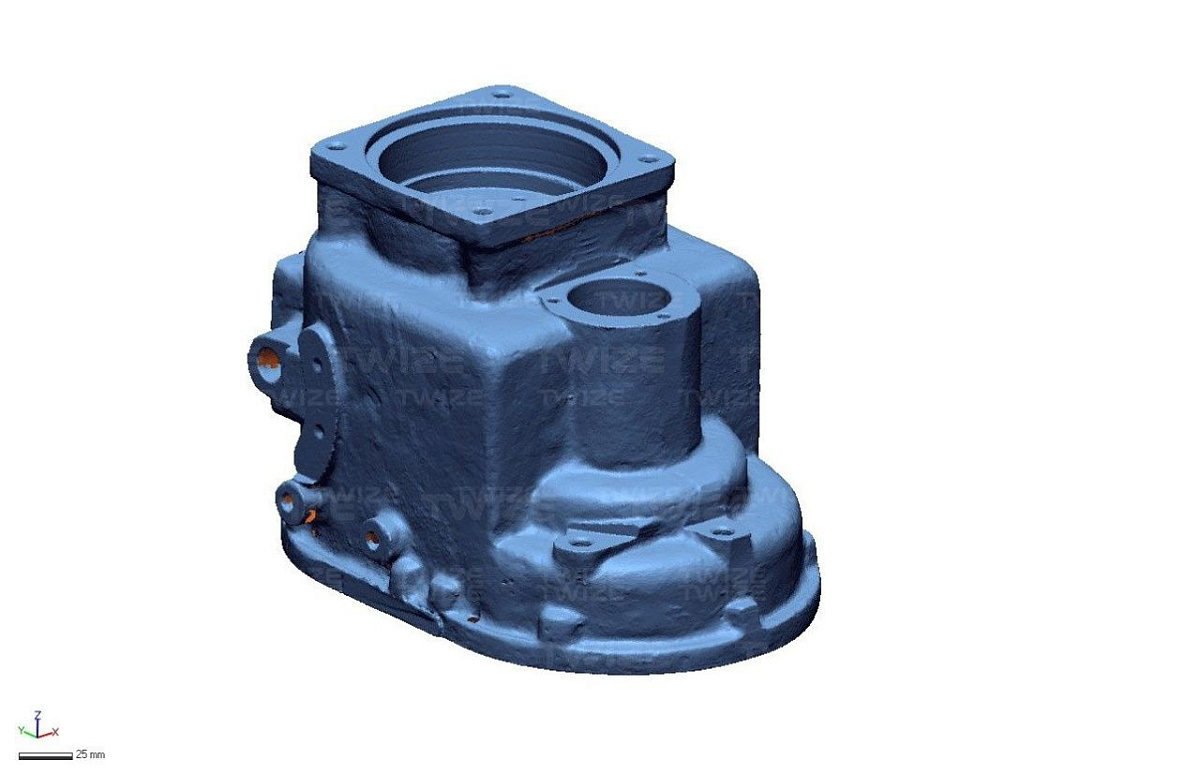

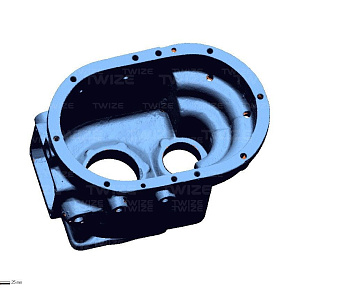

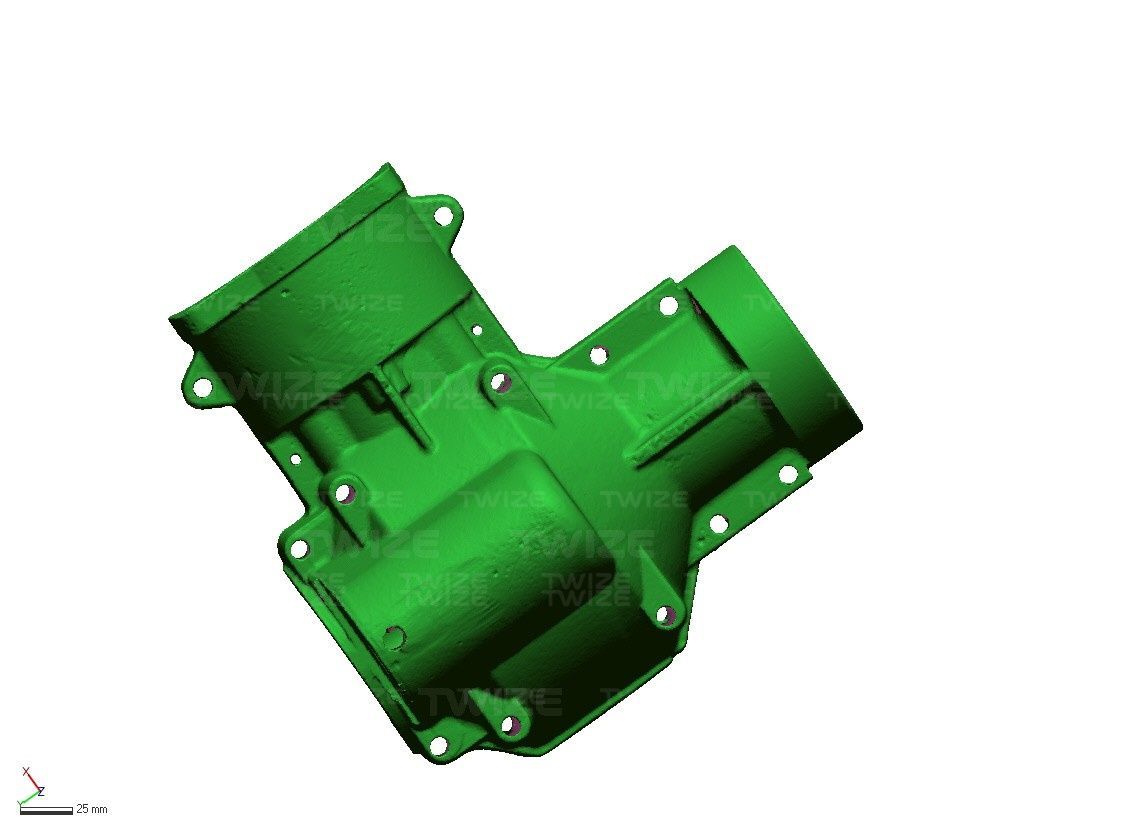

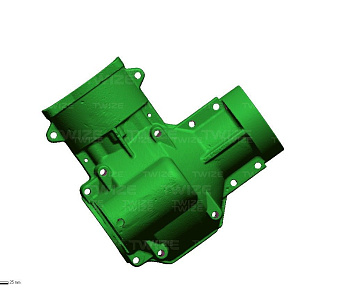

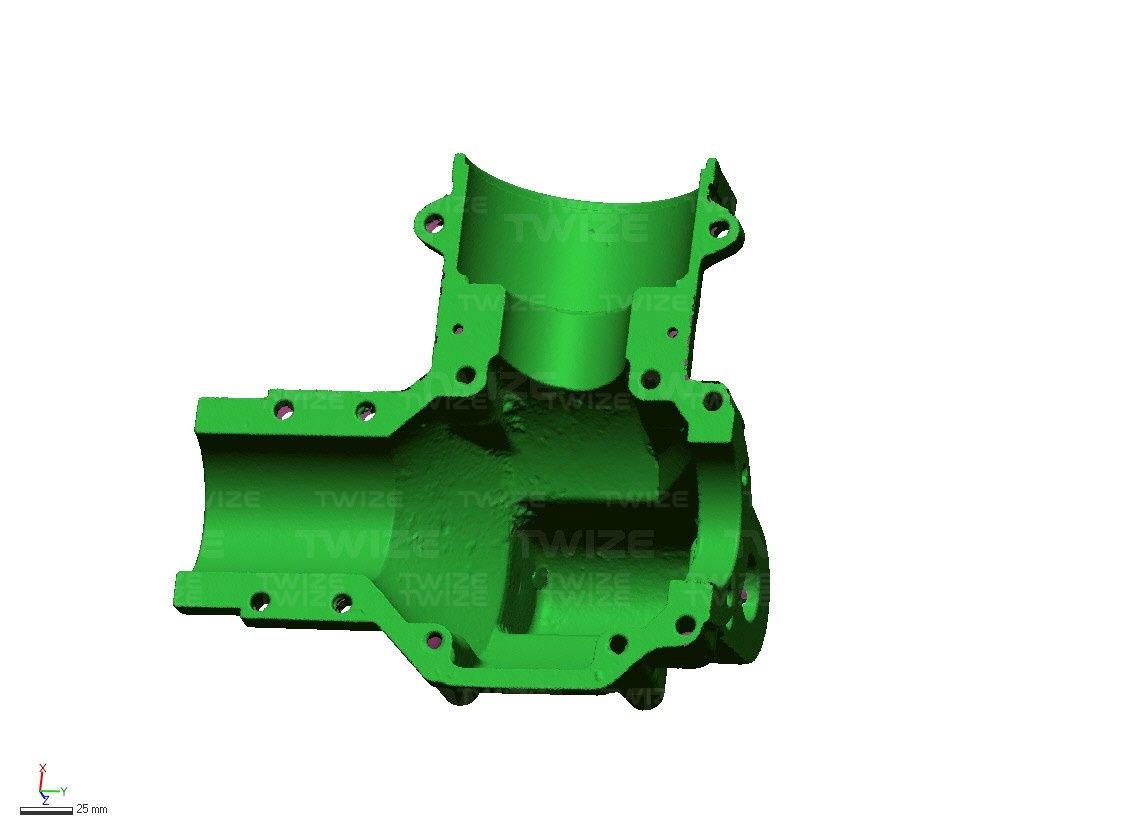

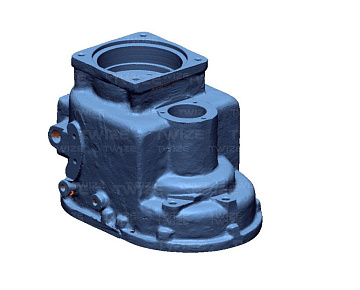

    высокополигональная 3D‑модель детали

    Формат файла:

    STL

  • 2 этап

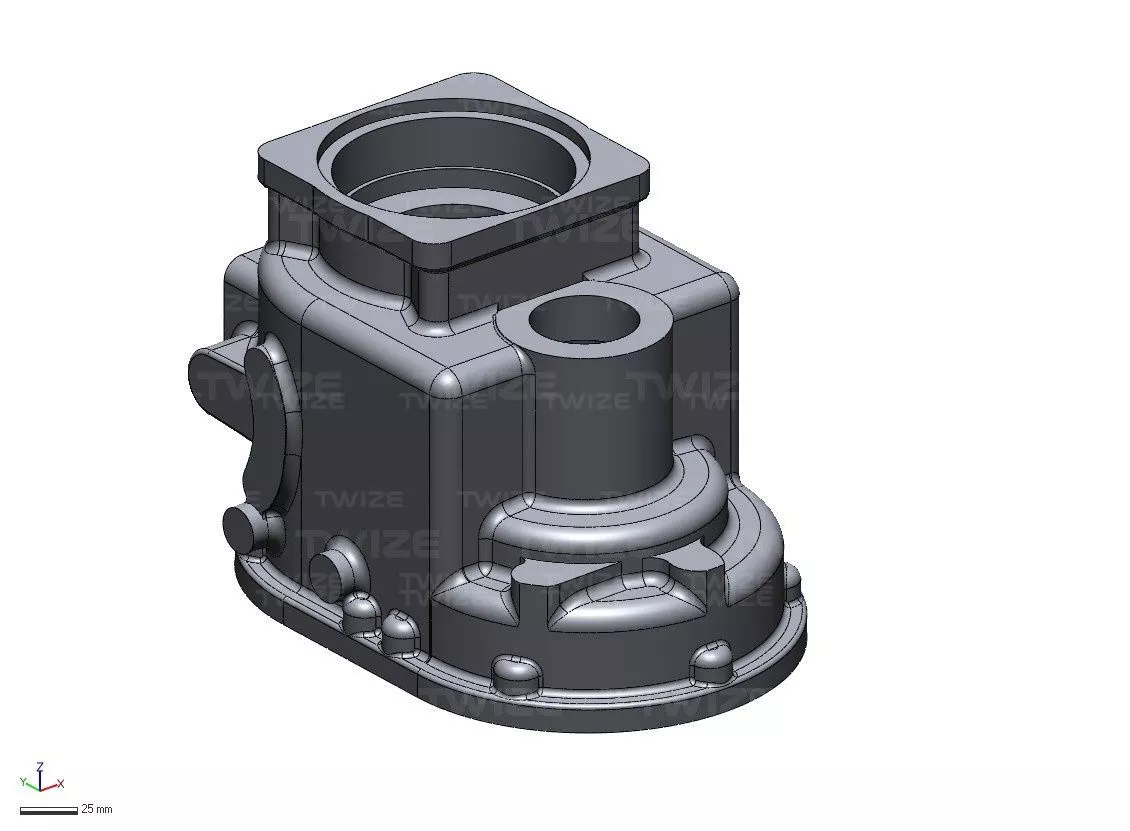

    3D‑моделирование

    Используемое ПО:

    Geomagic Design X

    Используемые данные:

    облако точек в формате STL

    Время на твердотельное моделирование:

    12 часов

    Результат работы:

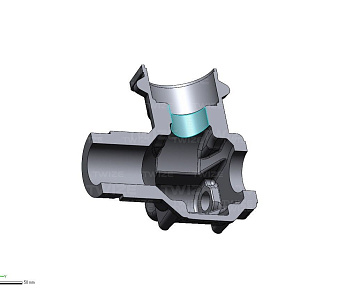

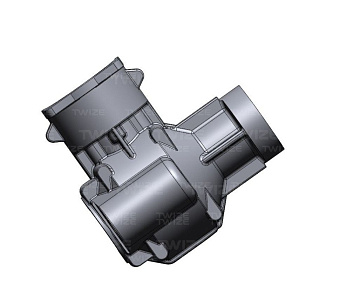

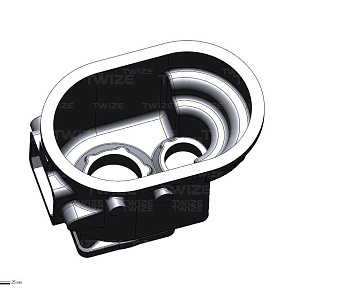

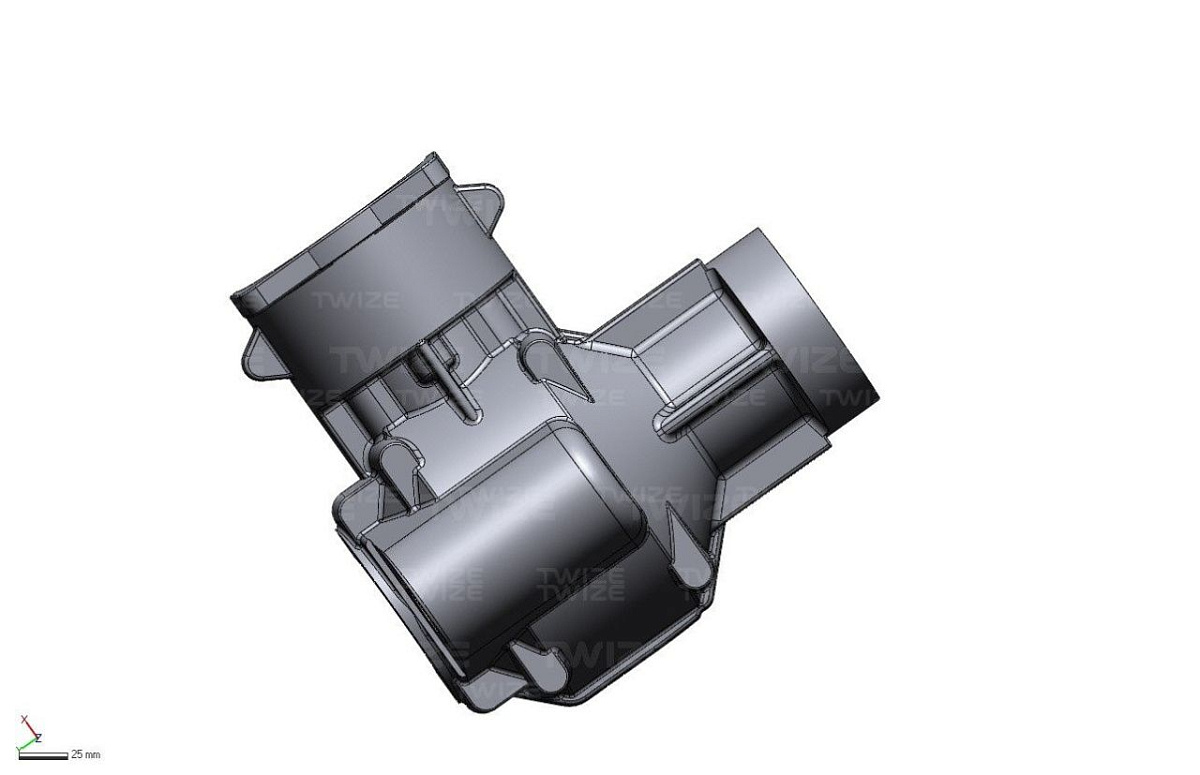

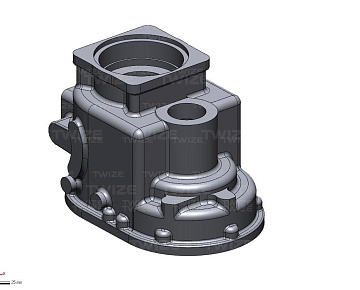

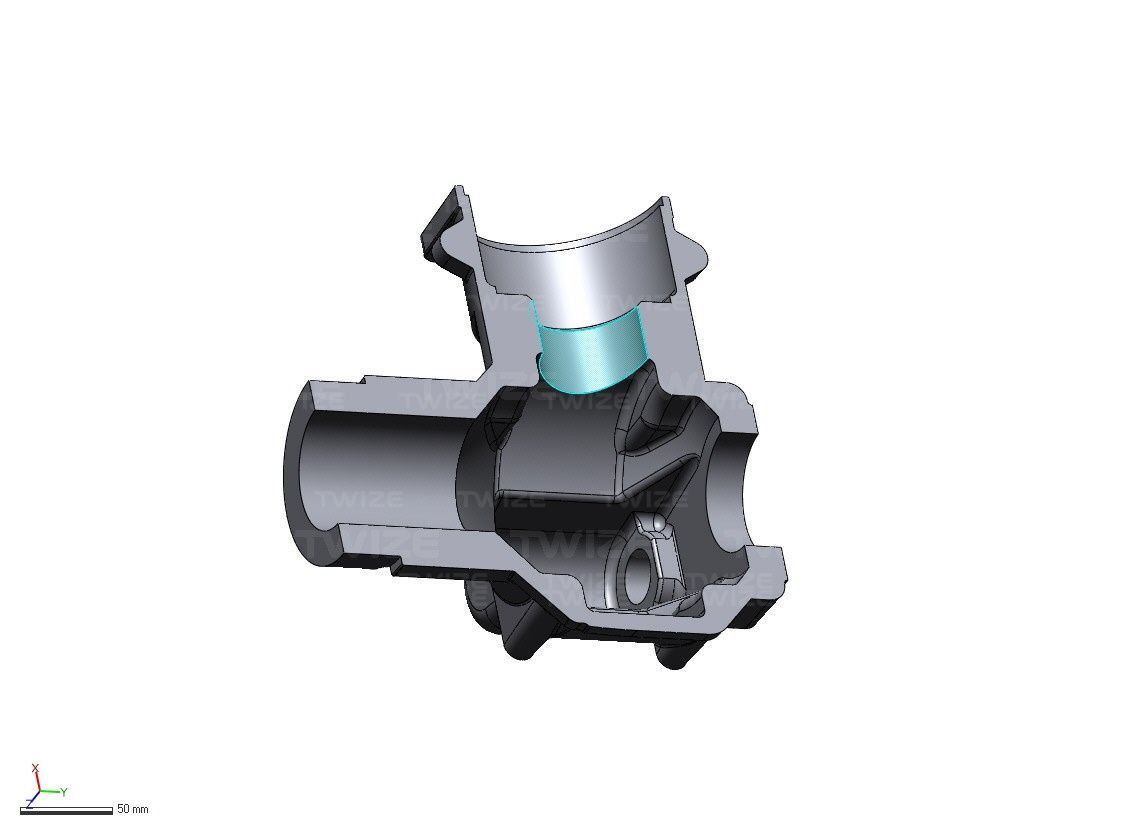

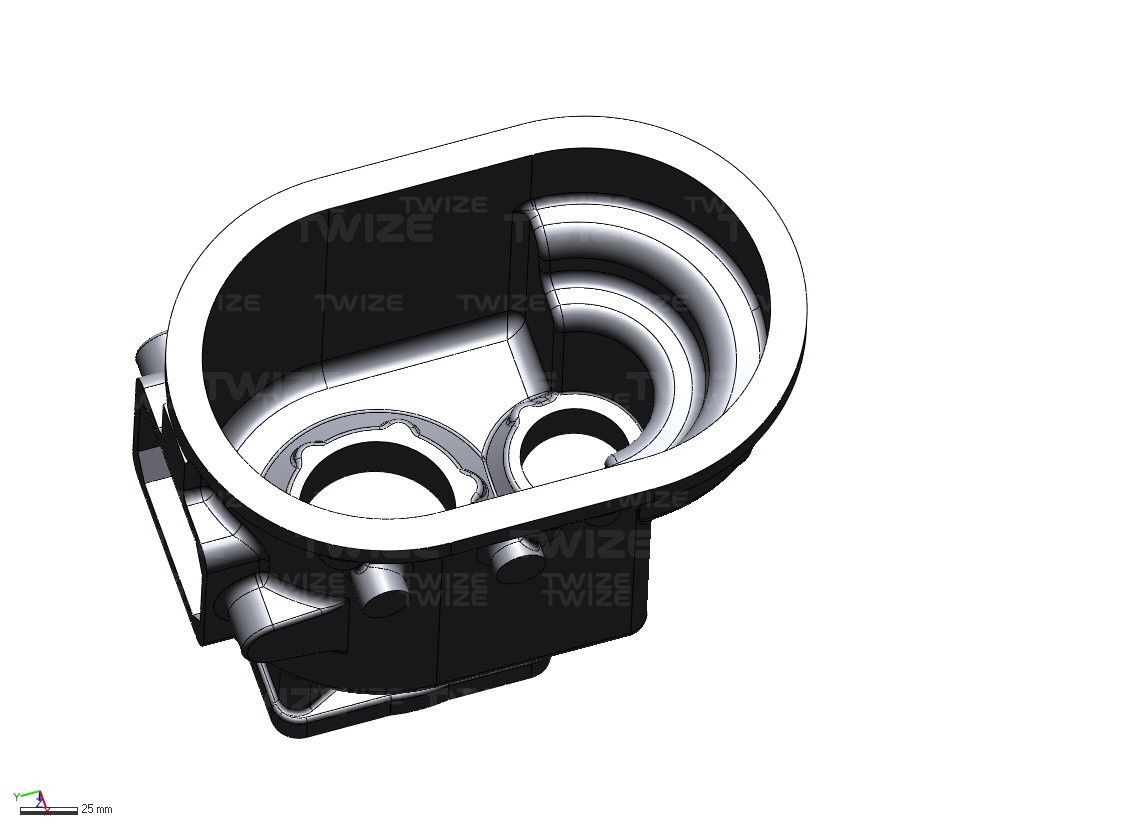

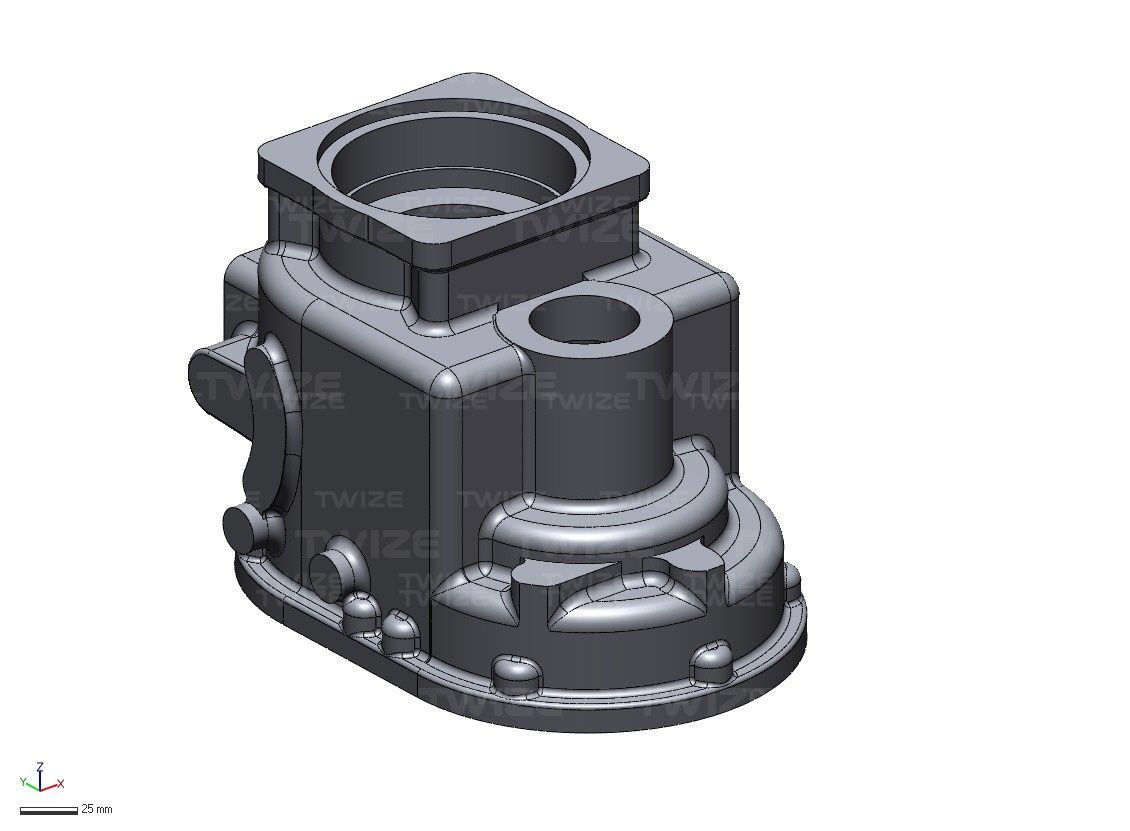

    твердотельные 3D‑модели деталей, пригодные для формирования 3D‑модели отливки на их основе
