Изготовление элементов салона автомобиля

  • ЗD‑сканирование

Задача

Создание приватной зоны на базе автомобиля Volkswagen Crafter.

Решение

Проведено внутреннее 3D‑сканирование кузова автомобиля Volkswagen Crafter с точной передачей всех ребер жесткости кузова. Разработаны элементы отделки салона в электронном виде. Произведена оснастка будущих изделий. Изготовлены элементы салона с дальнейшей их обивкой натуральной кожей.

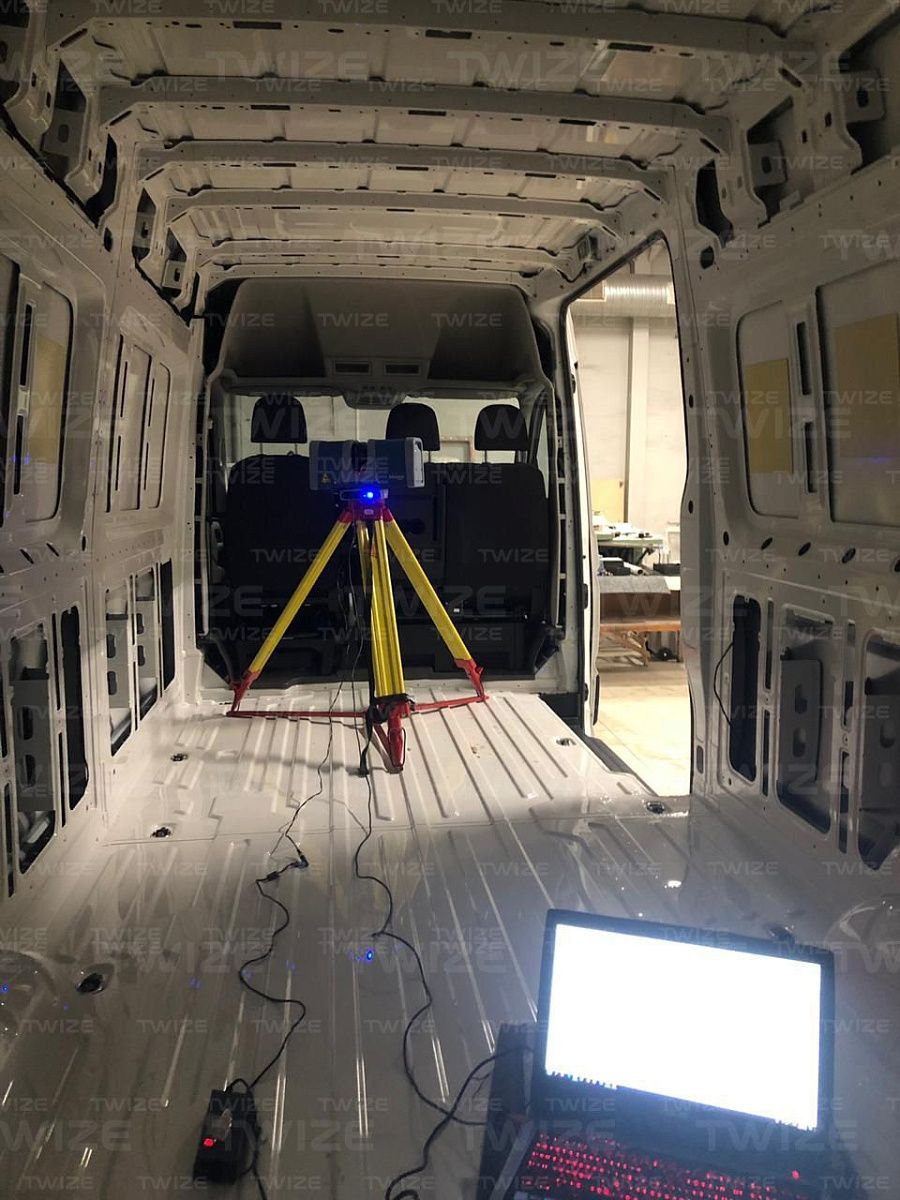

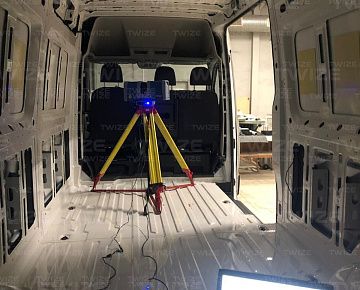

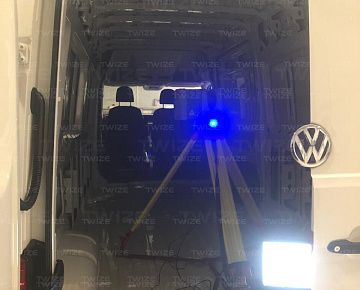

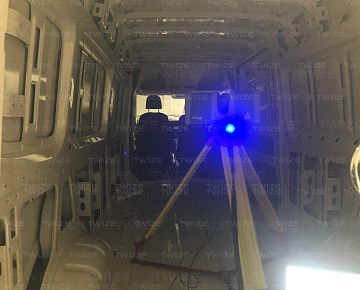

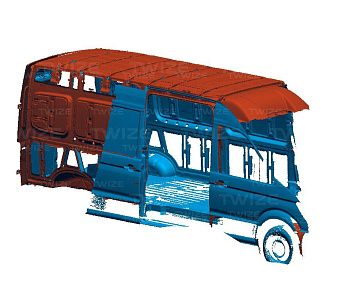

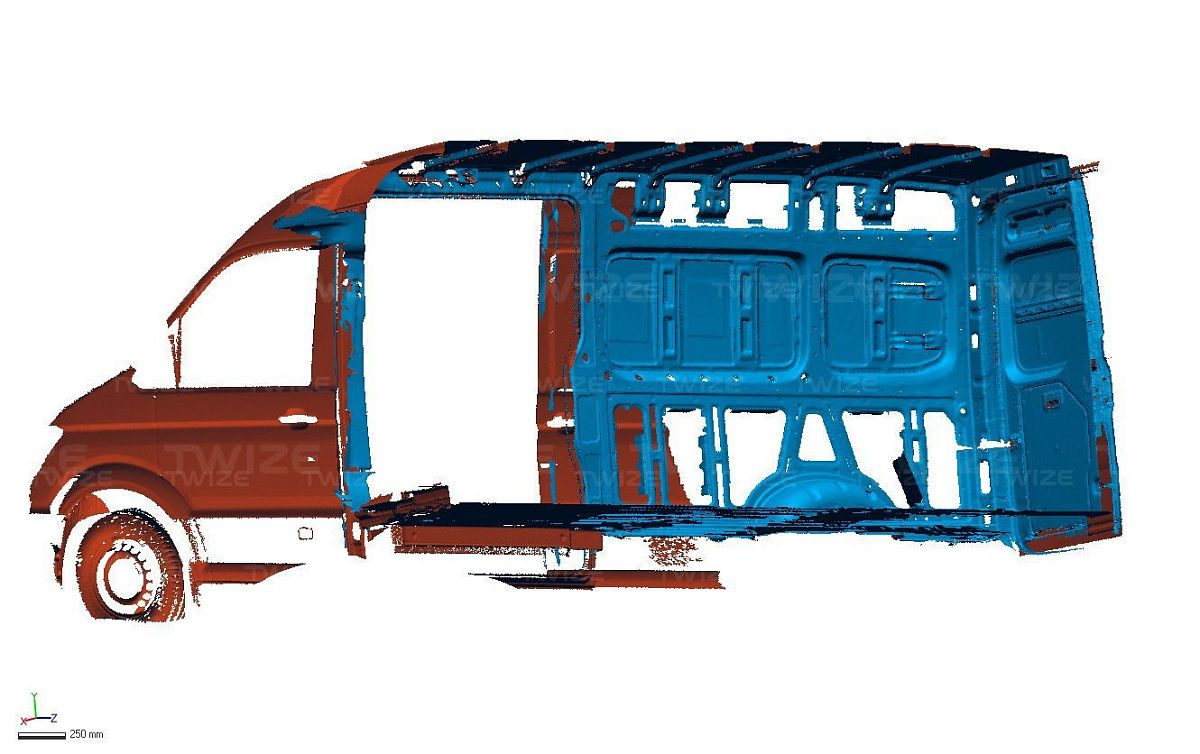

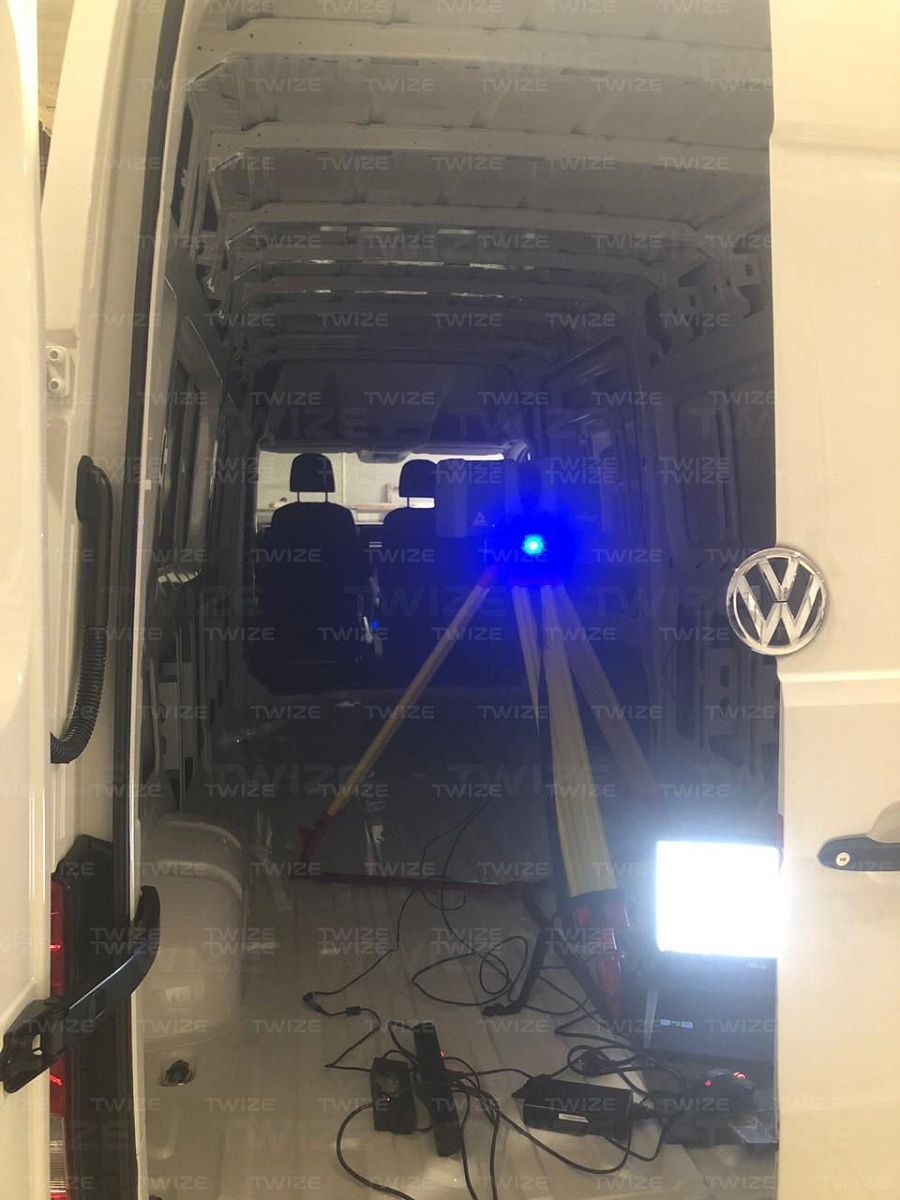

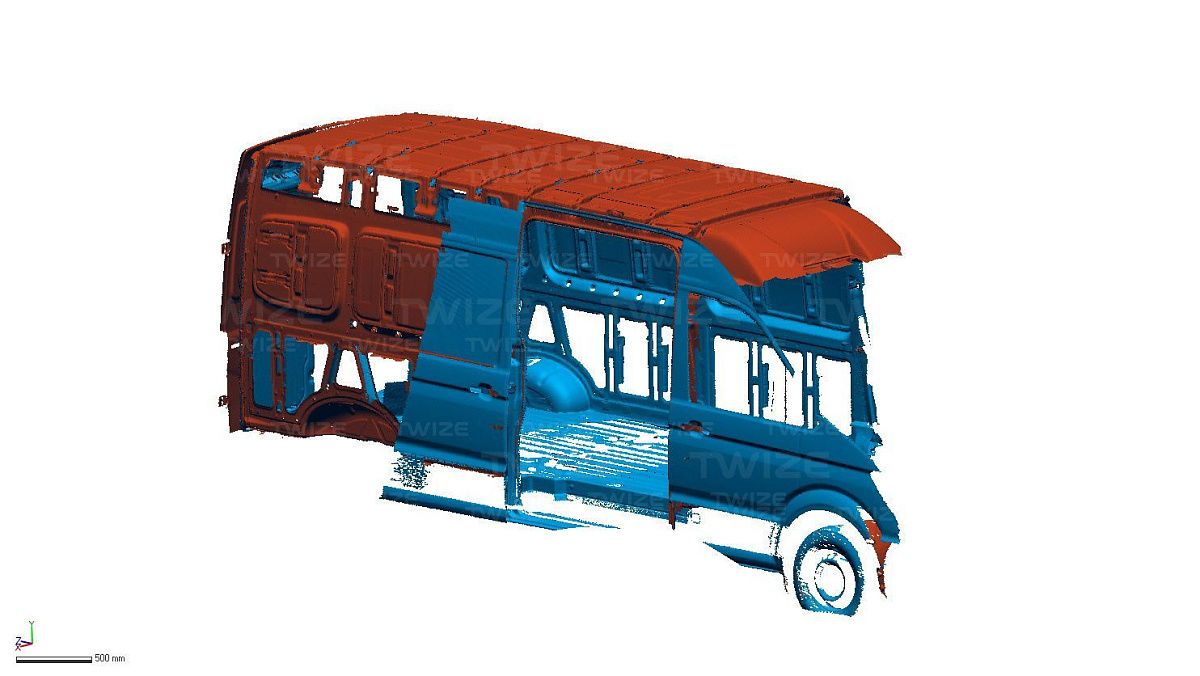

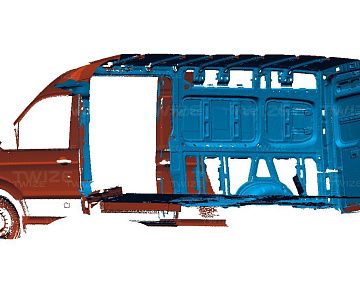

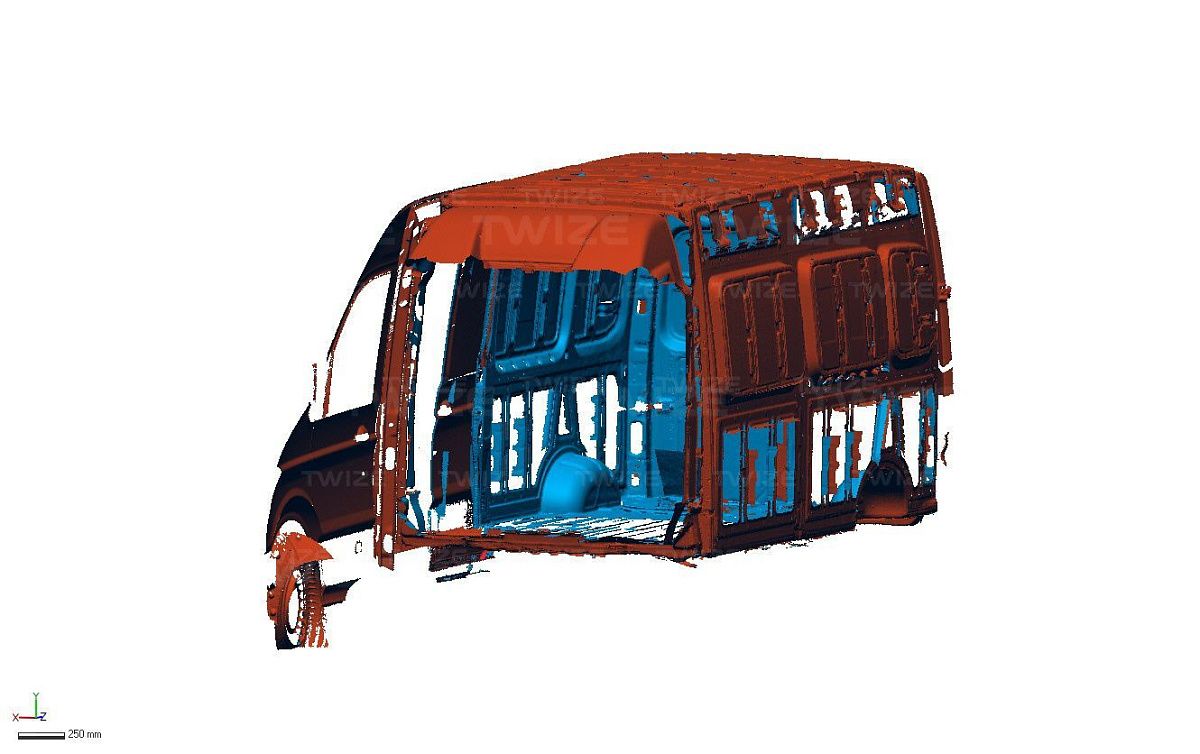

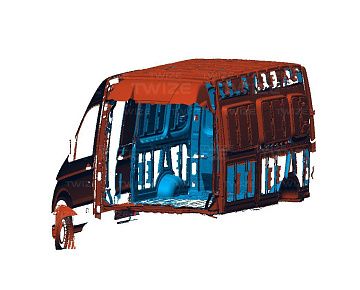

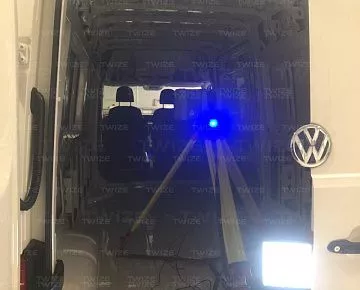

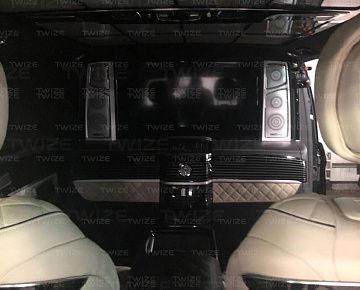

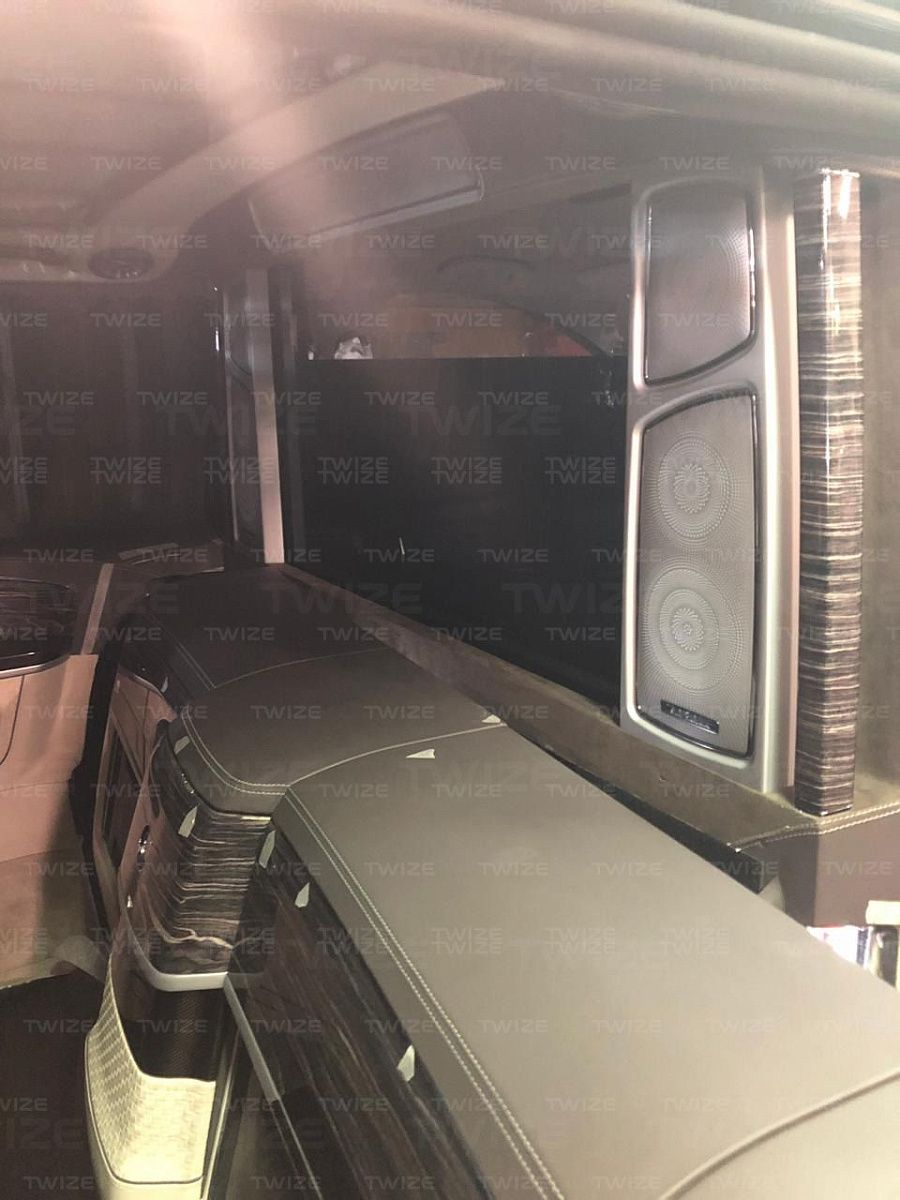

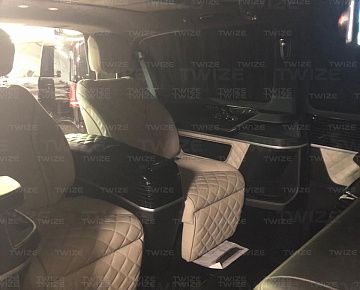

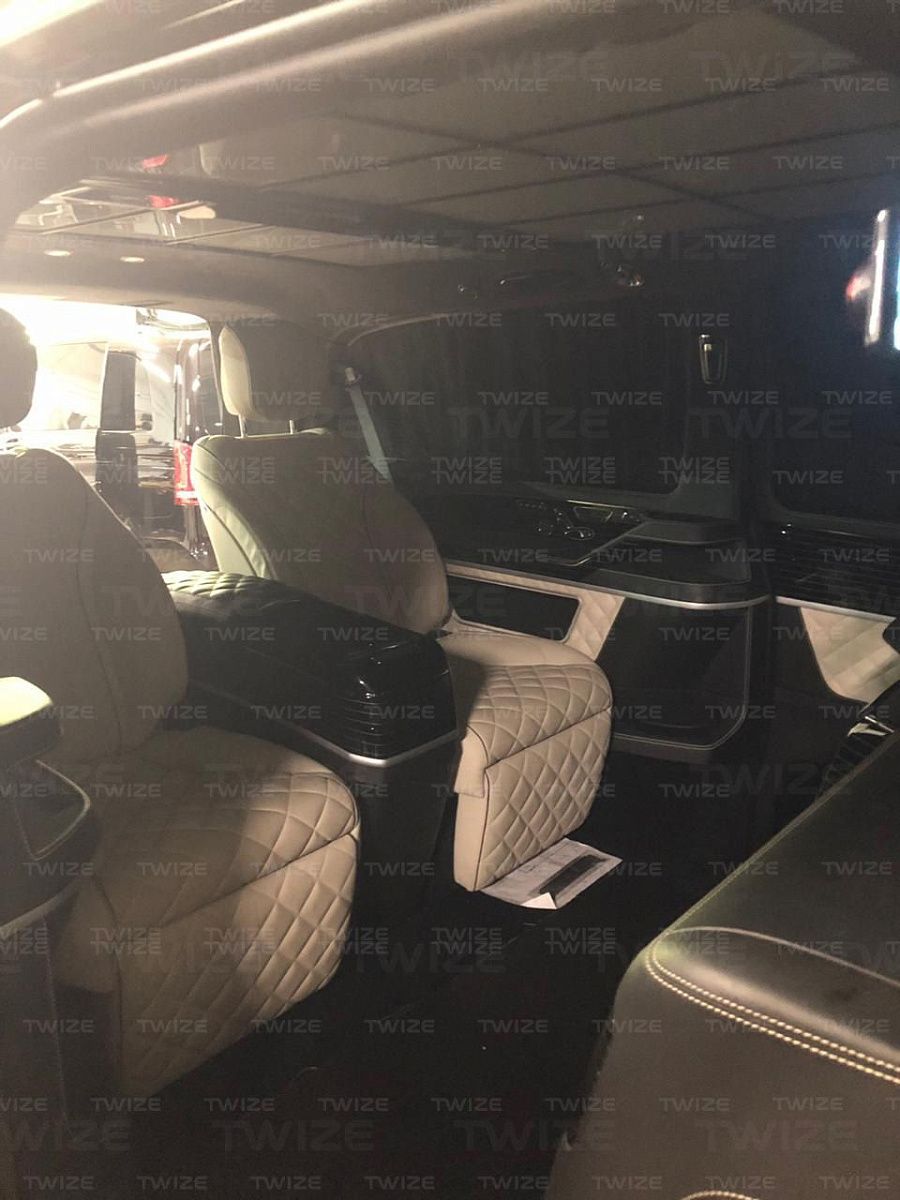

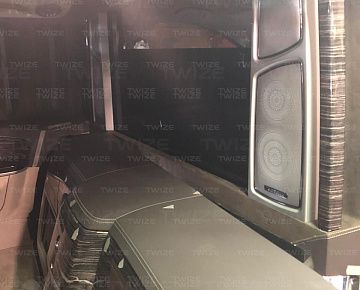

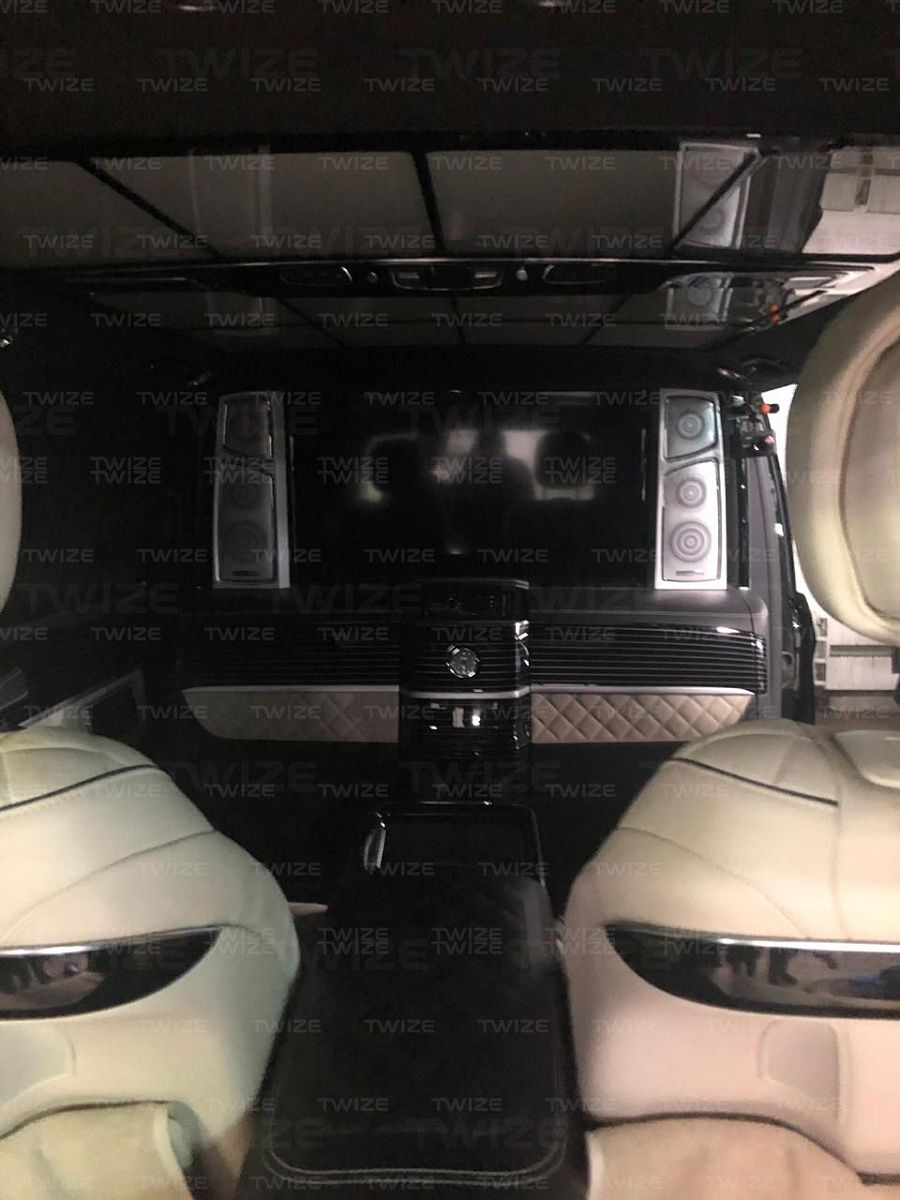

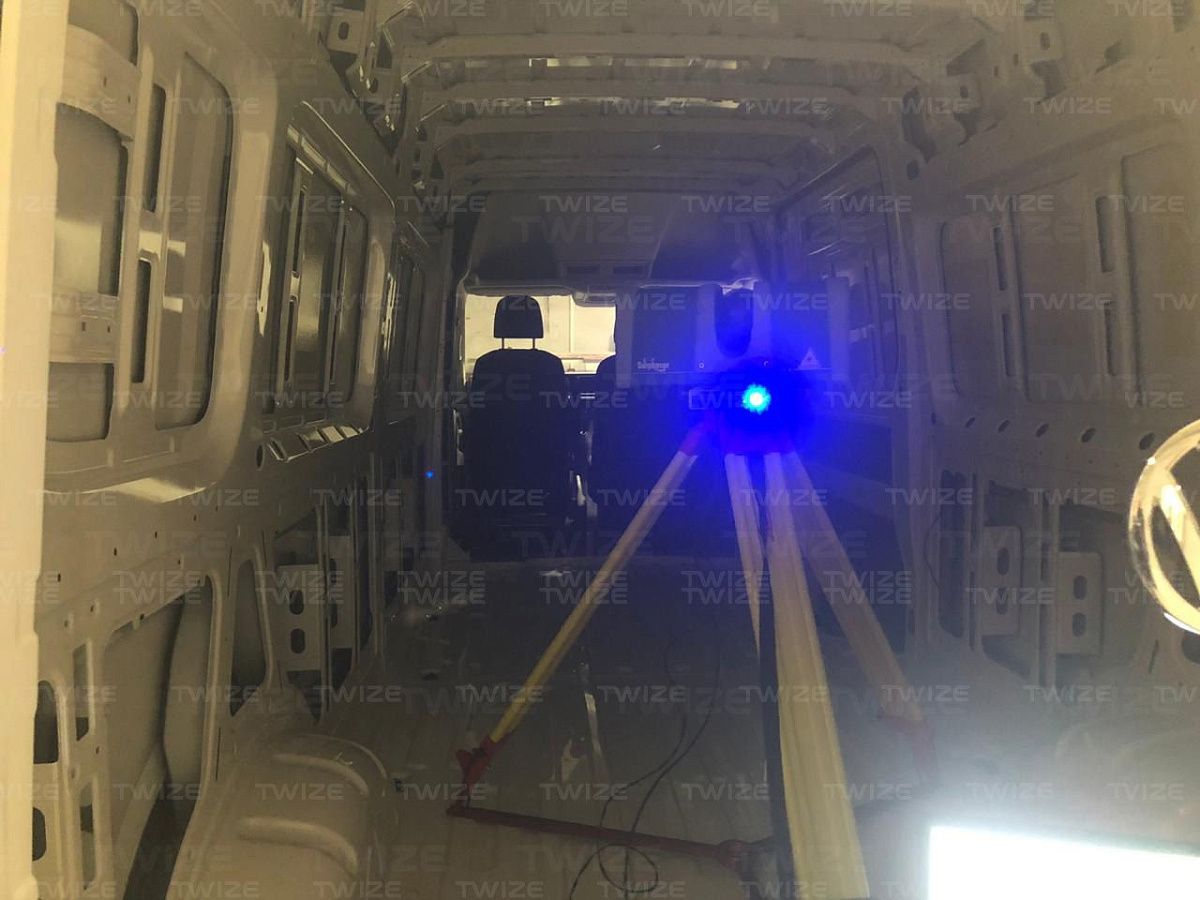

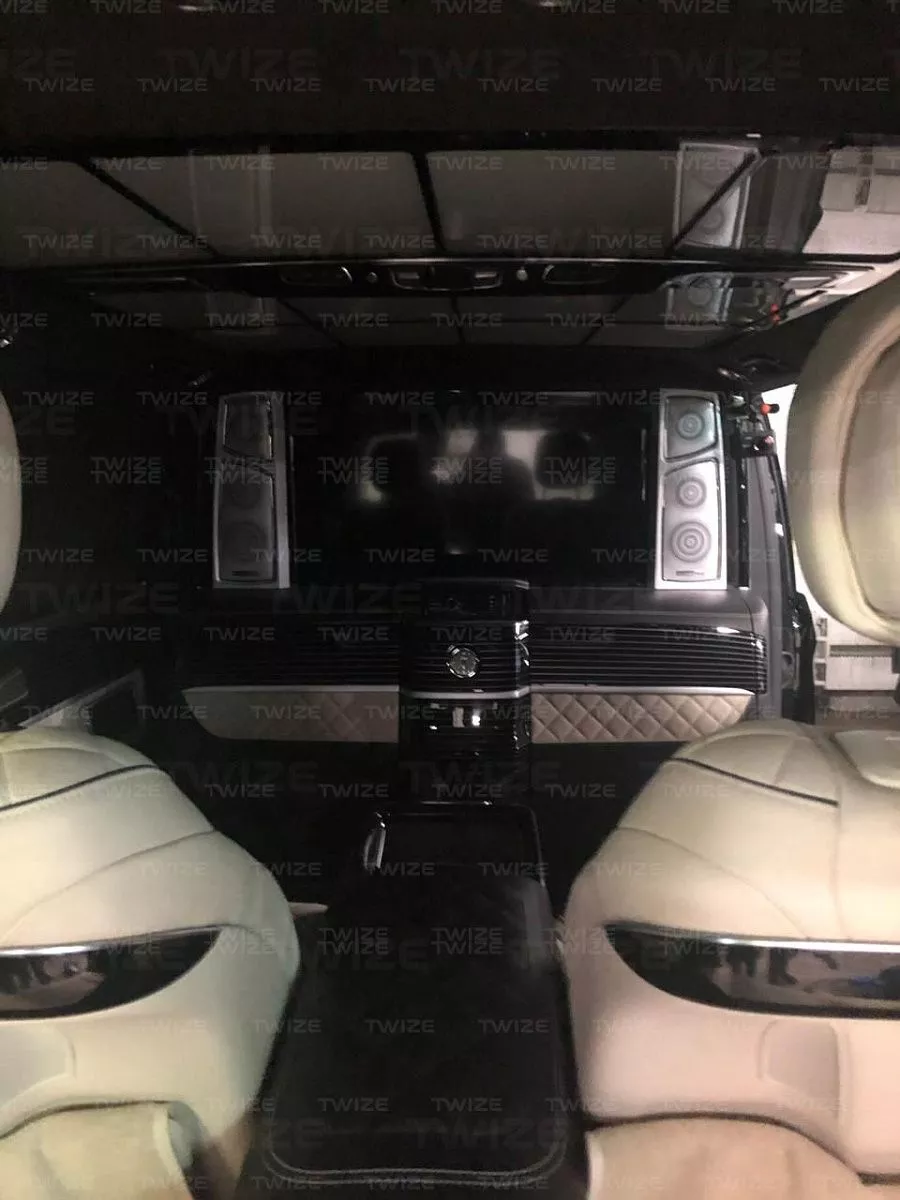

Изготовление элементов салона автомобиля - вид 1 Салон автомобиля (фото 1) Увеличить Изготовление элементов салона автомобиля - вид 2 Процесс 3D-сканирования (фото 1) Увеличить Изготовление элементов салона автомобиля - вид 3 Процесс 3D-сканирования (фото 2) Увеличить Изготовление элементов салона автомобиля - вид 4 Процесс 3D-сканирования (фото 3) Увеличить Изготовление элементов салона автомобиля - вид 5 Салон автомобиля (фото 2) Увеличить Изготовление элементов салона автомобиля - вид 6 Салон автомобиля (фото 3) Увеличить Изготовление элементов салона автомобиля - вид 7 Облако точек автомобиля (вид 1) Увеличить Изготовление элементов салона автомобиля - вид 8 Облако точек автомобиля (вид 2) Увеличить Изготовление элементов салона автомобиля - вид 9 Облако точек автомобиля (вид 3) Увеличить
  • 1 этап

    3D‑cканирование

    3D‑сканер:

    Surphaser 25 HSX

    Тип сканера:

    стационарный лазерный

    Результат 3D‑сканирования:

    полигональная 3D‑модель кузова

    Габаритные размеры объекта 3D‑сканирования:

    3800х1750х2200мм

    Точность данных сканирования:

    200 микрон

    Время сканирования:

    3 часа

    Формат файла:

    .STL

  • 2 этап

    Сборка сканов

    Используемое ПО:

    ezScan; Geomagic DesignX

    Используемые данные:

    результаты сканирования с каждой стоянки сканера (9 стоянок)

    Результат работы:

    единая 3D‑модель кузова автомобиля

    Времы работы:

    4 часа

    Формат файла:

    .STL
