Создание точной копии изделия

  • ЗD‑сканирование
  • ЗD‑моделирование

Задача

Создать точную копию металлического шнека для снижения цены производства и локализации его на территории Российской Федерации.

Решение

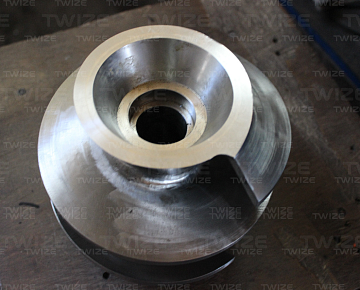

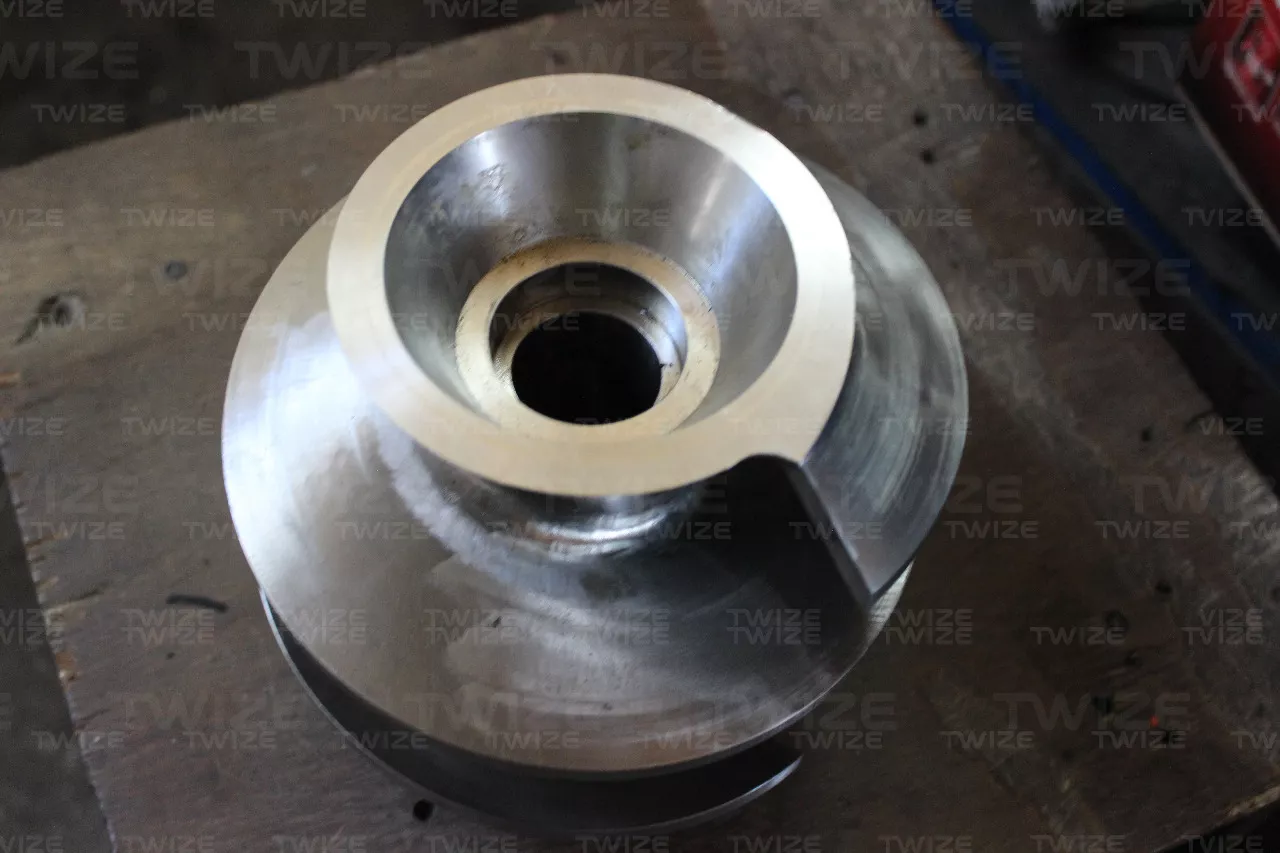

Проведено 3D‑сканирование изделия, создана CAD‑модель для производства и произведены детали путем фрезерования из целой металлической заготовки.

  • 1 этап

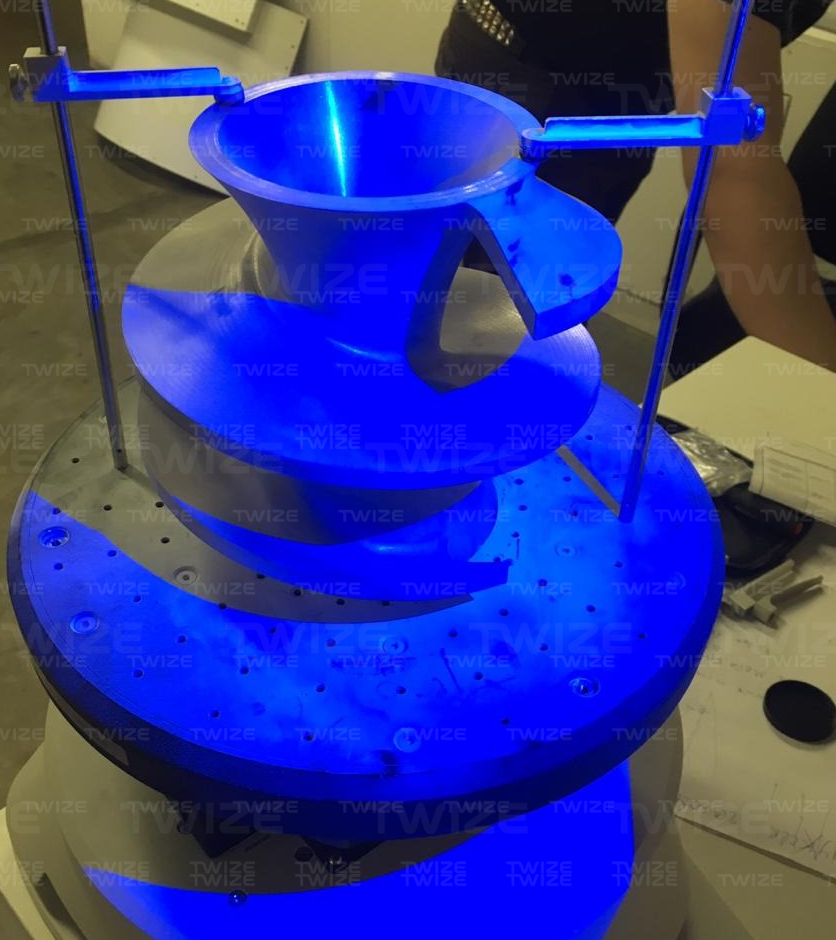

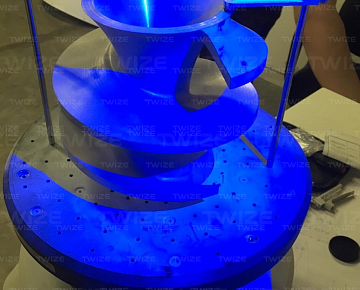

    3D‑сканирование

    3D‑сканер:

    Creaform HandySCAN700

    Тип сканера:

    лазерный ручной

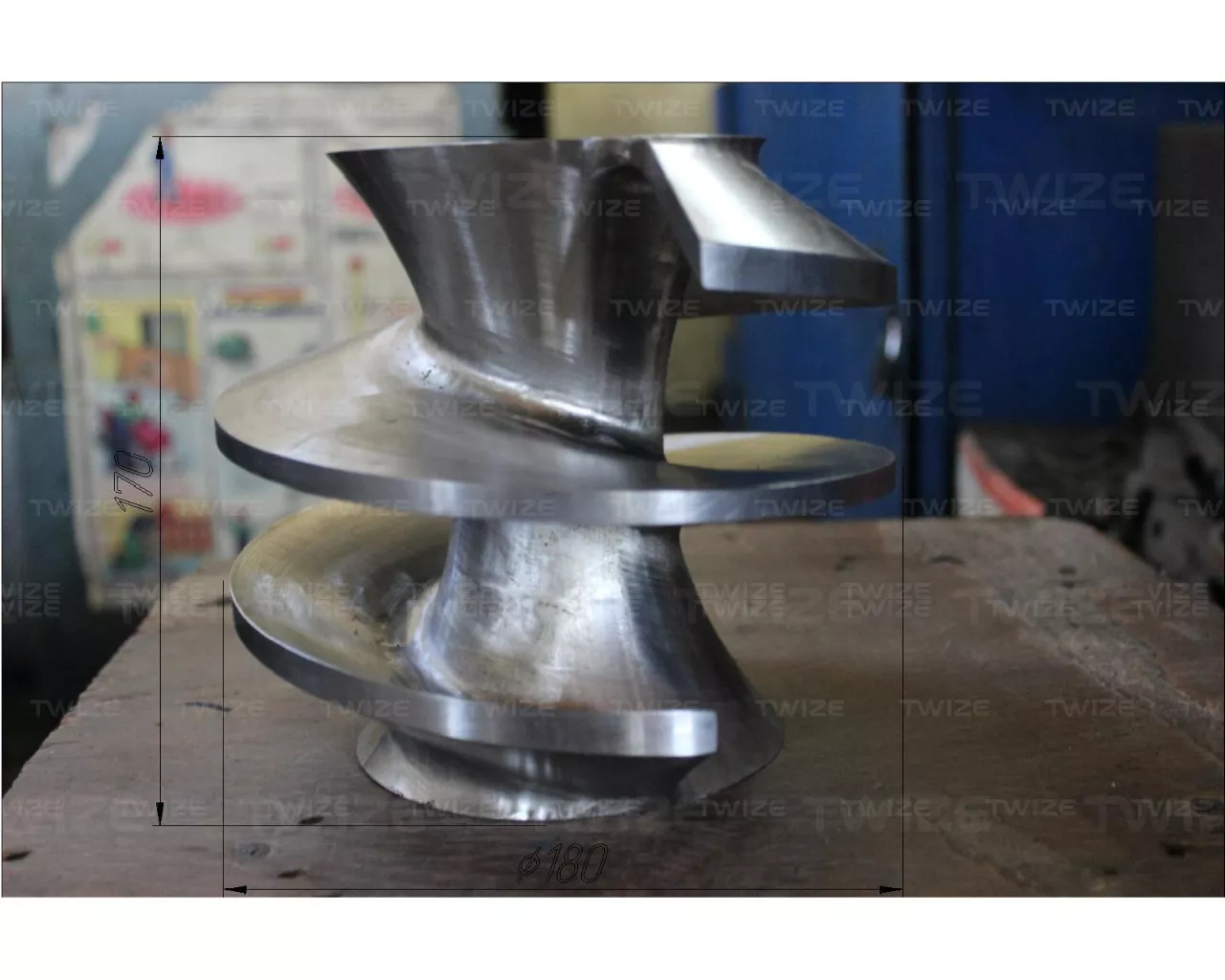

    Габаритные размеры формообразующей:

    180х180х170 мм

    Точность данных сканирования:

    30 микрон

    Время сканирования:

    1 час

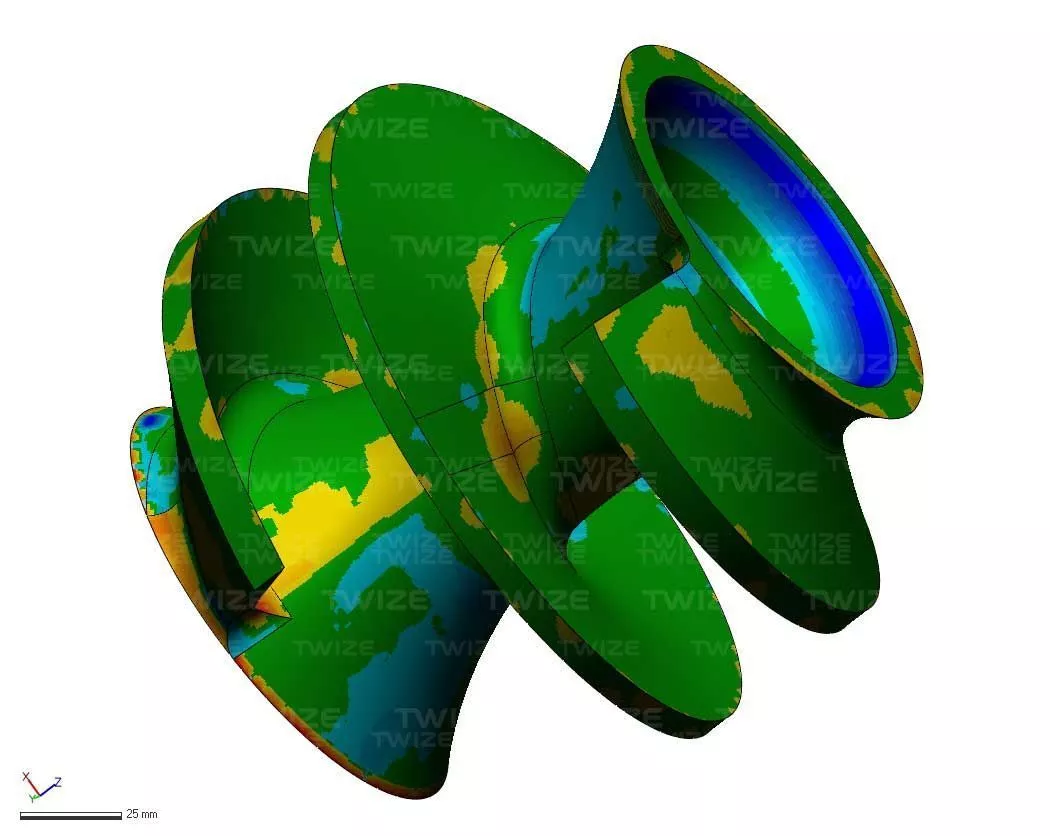

    Результат сканирования:

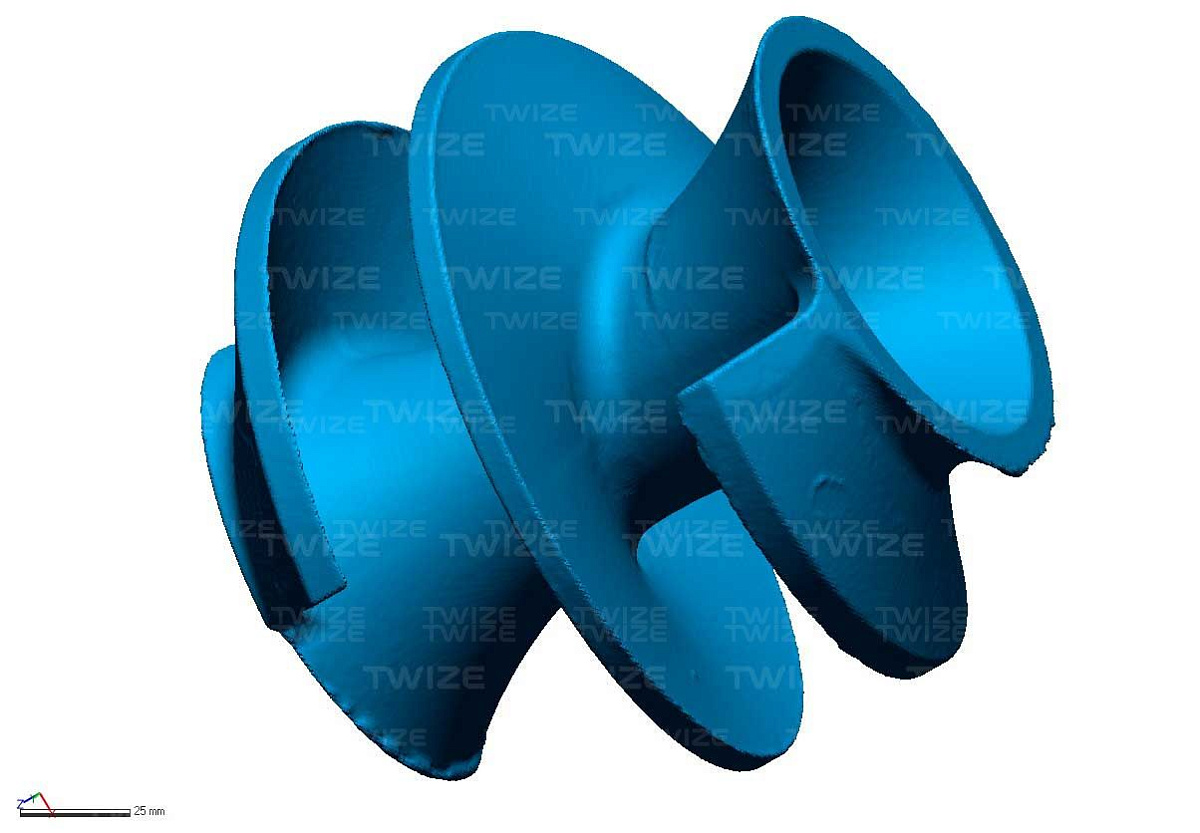

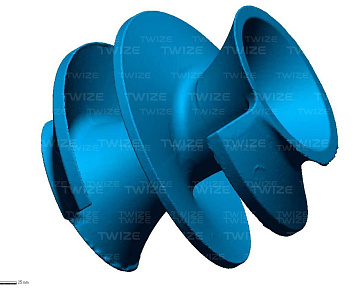

    полигональная 3D‑модель изделия

    Формат файла:

    .STL

  • 2 этап

    3D‑моделирование

    Используемое ПО:

    Geomagic Design X

    Используемые данные:

    облако точек в формате .STL

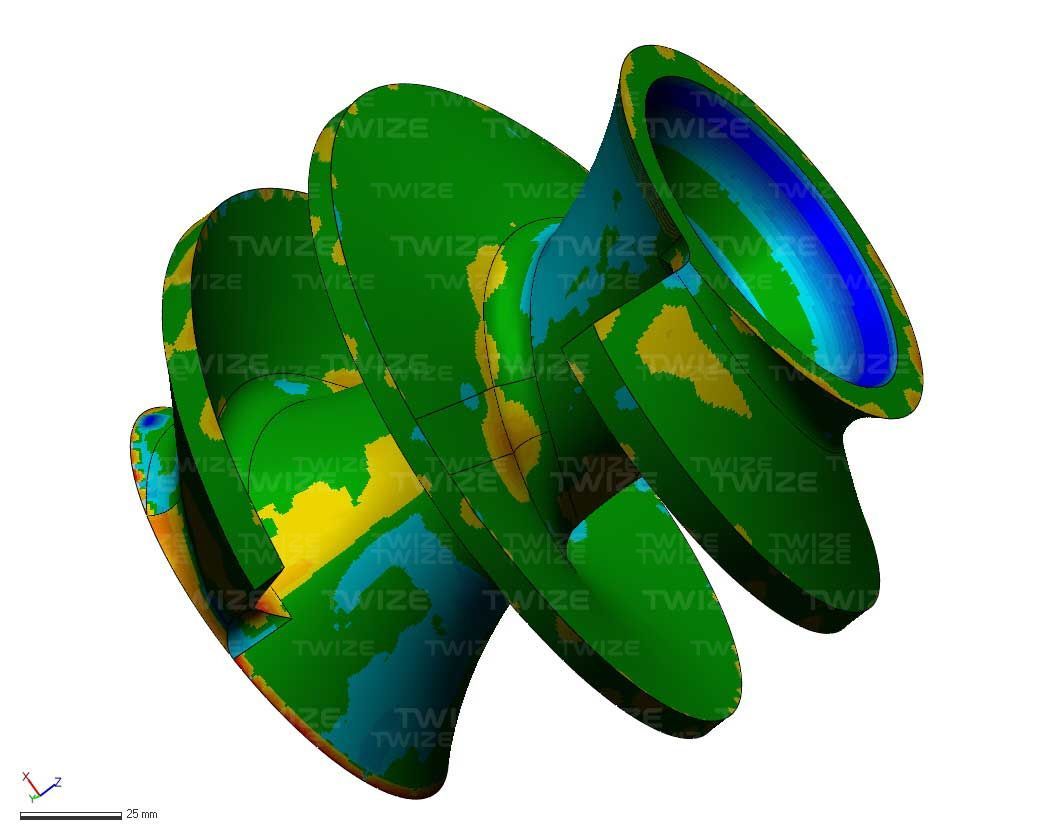

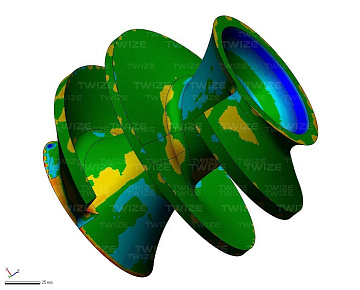

    Время анализа отклонений:

    1 час

    Результат работы:

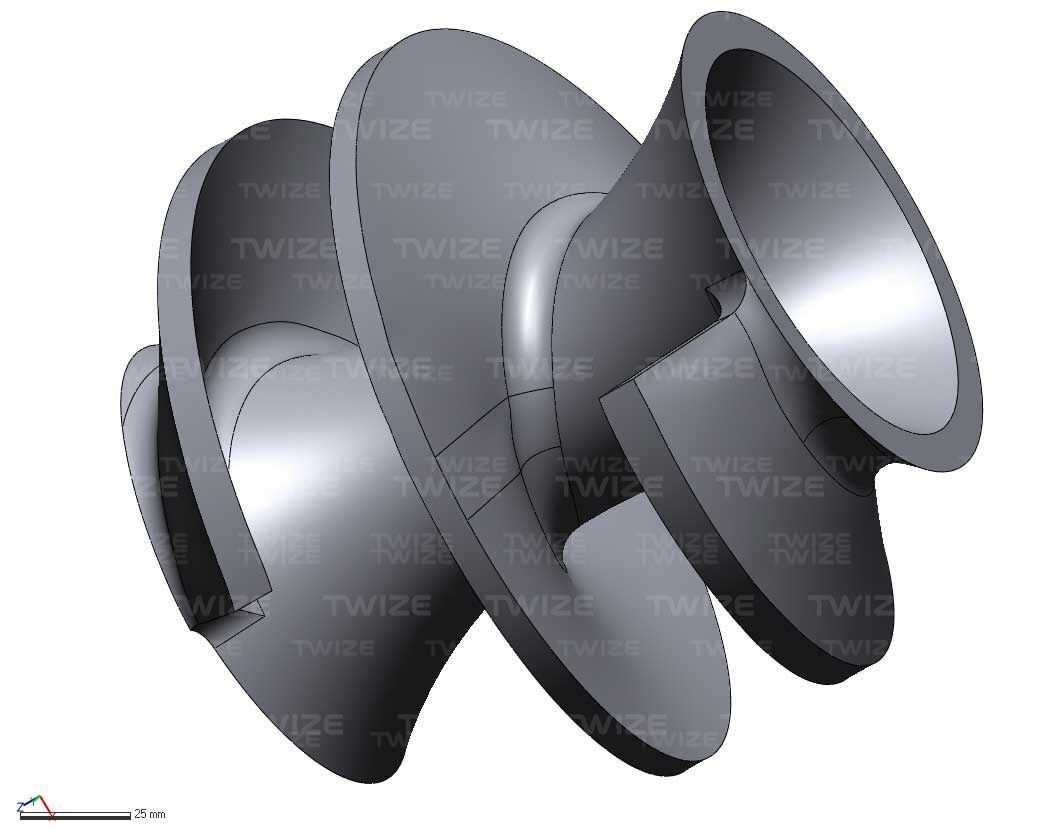

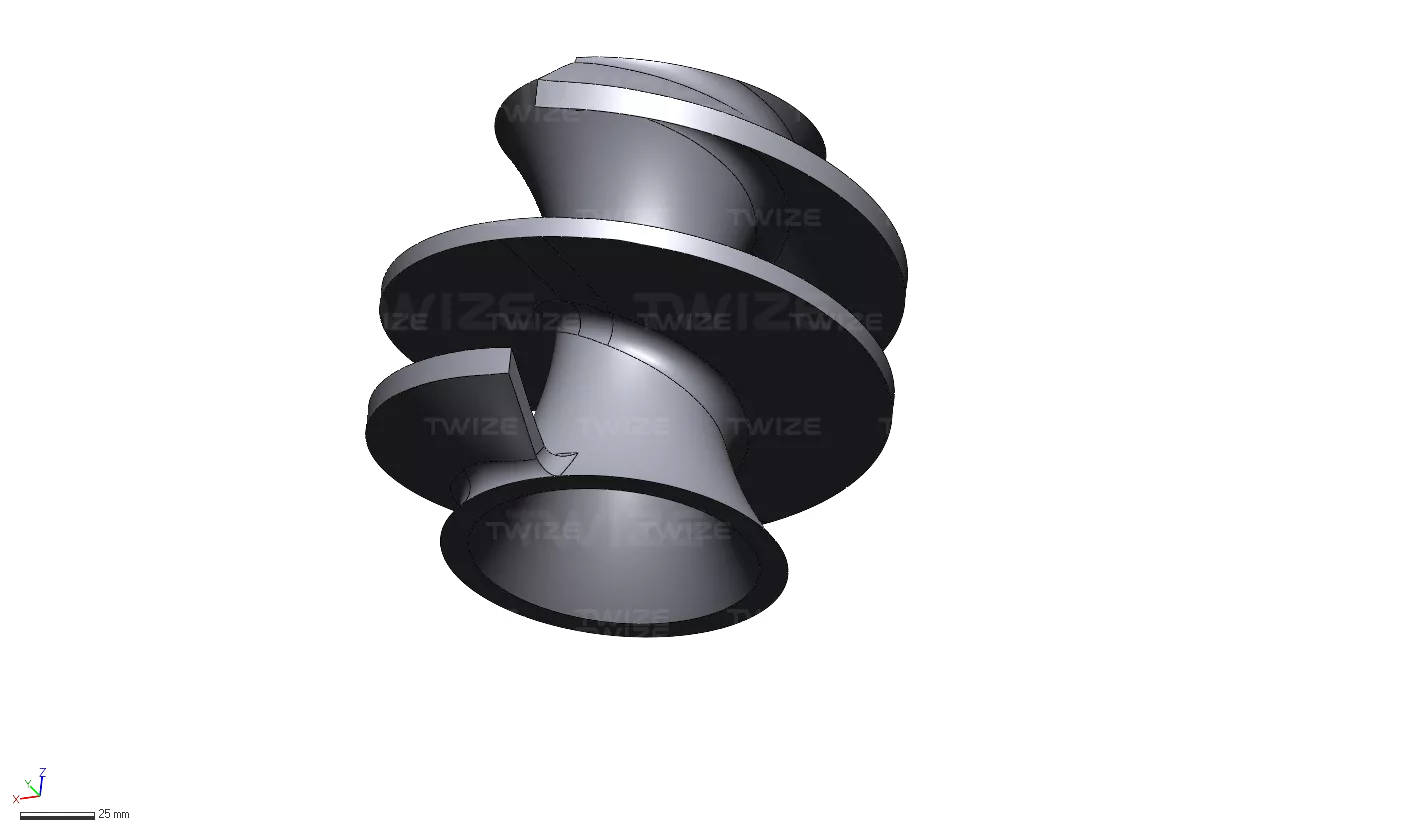

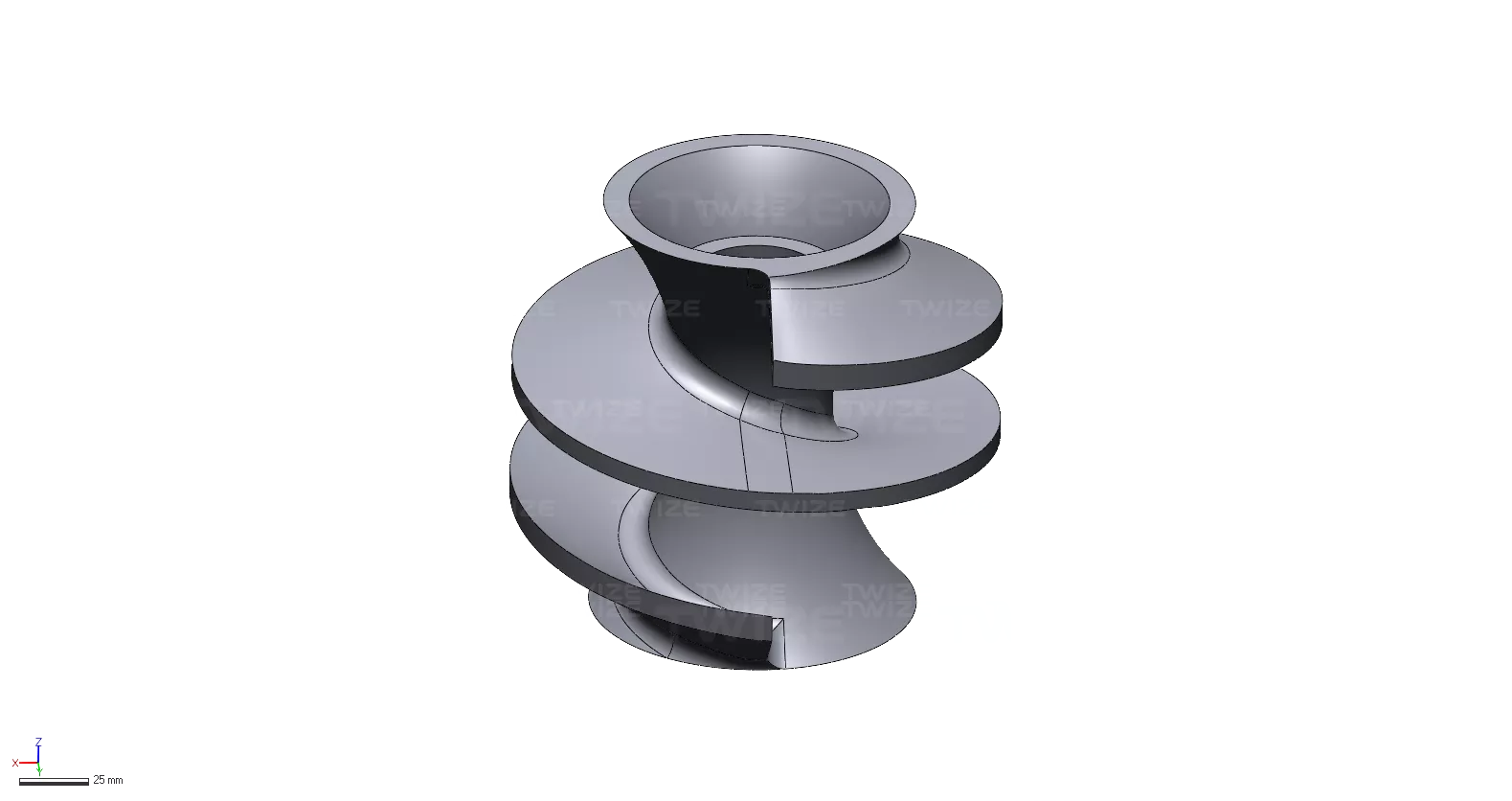

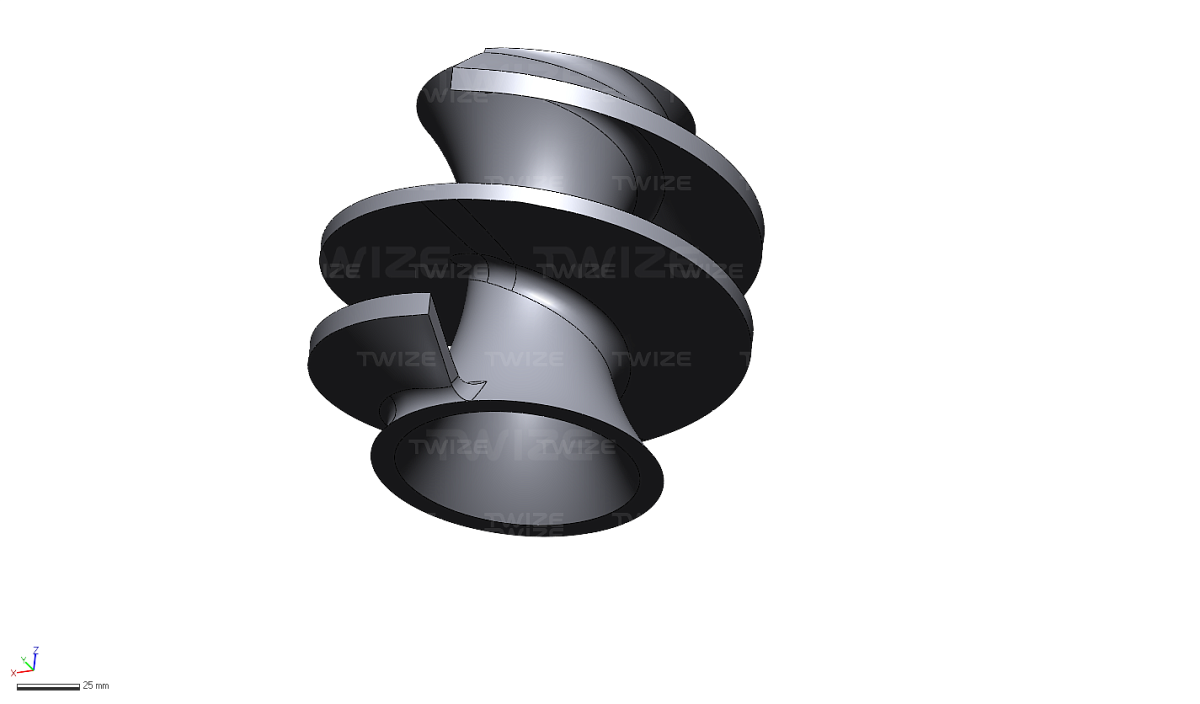

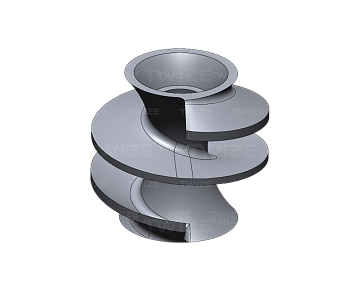

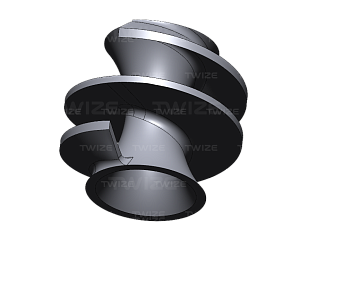

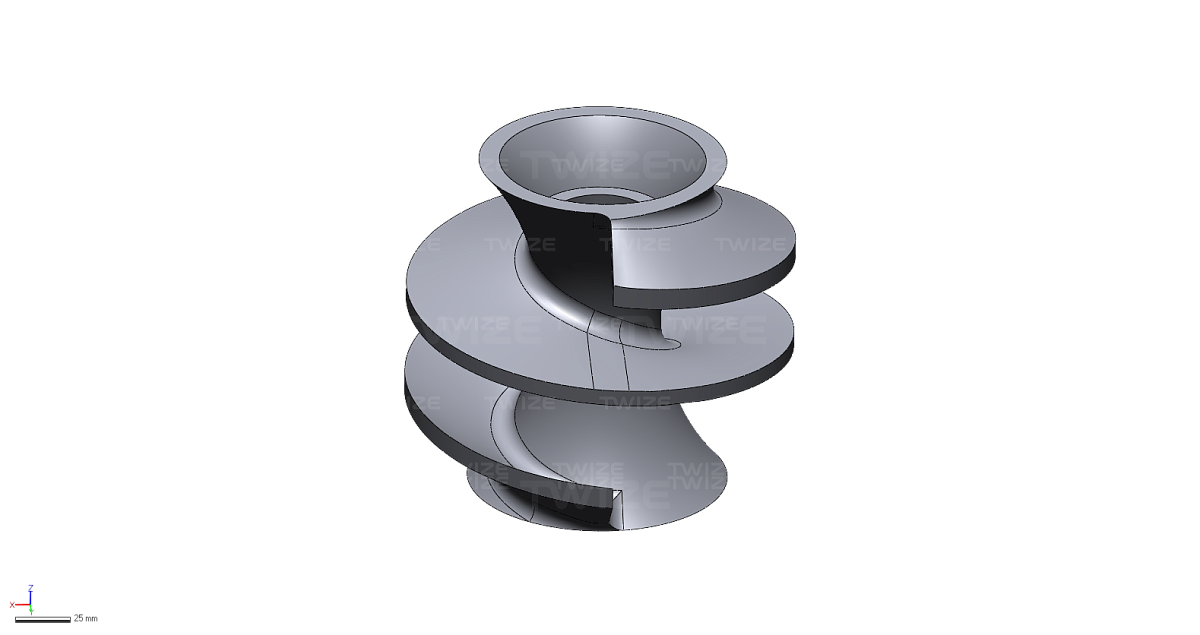

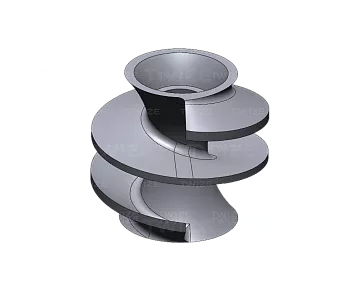

    твердотельная CAD‑модель

    Формат файла:

    .x_t, .igs, .stp
