Реставрация фасада здания

  • ЗD-моделирование
  • ЗD-сканирование

Задача

Провести реставрацию фасада здания с сохранением всех элементов декора фасада с цветовыми решениями. Провести замену облицовочного камня у основания здания.

Решение

Провести 3D‑сканирование здания. По результатам сканирования сформировать облако точек здания со всеми элементами декора. Создать чертеж фасада с разверткой стен и размерами элементов декора с их расположением. Выделить участок фасада с облицовочным камнем с преобразованием облака в полигональную 3D‑модель. На основании полигональной 3D‑модели создать твердотельную модель облицовочного камня со ступеньками входов для дальнейшего распила облицовочного камня под размер.

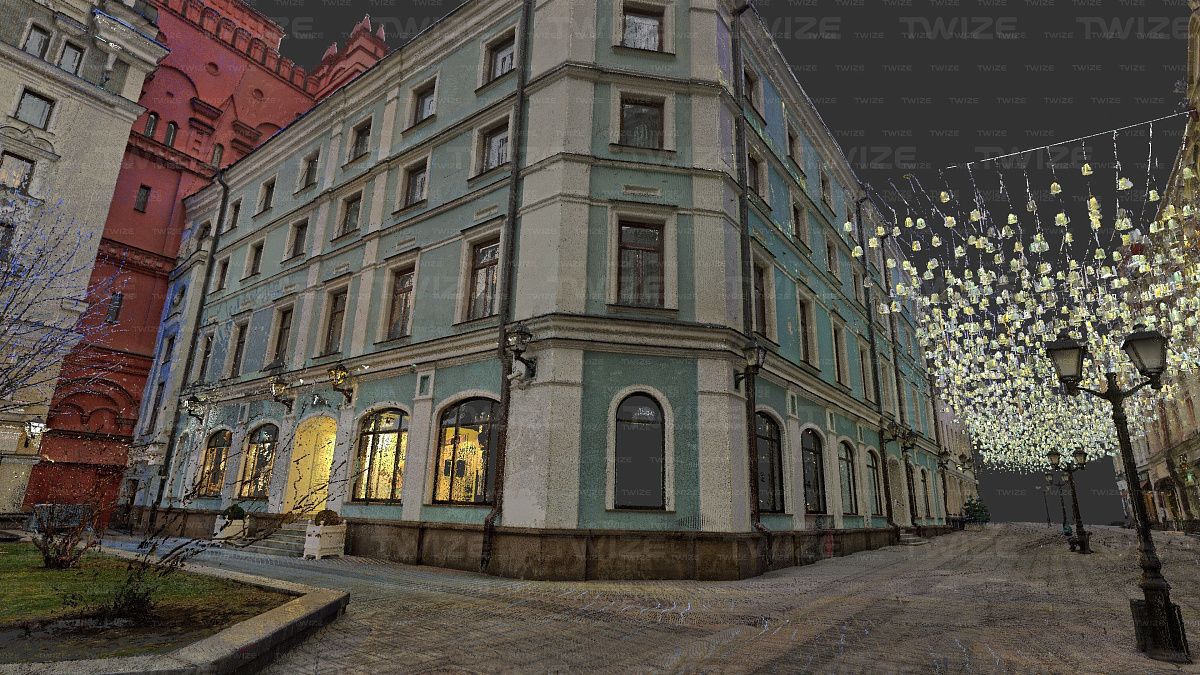

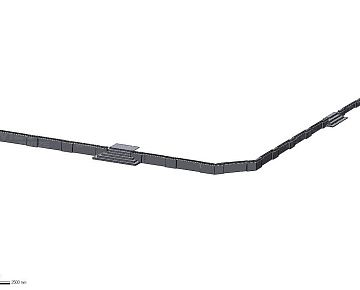

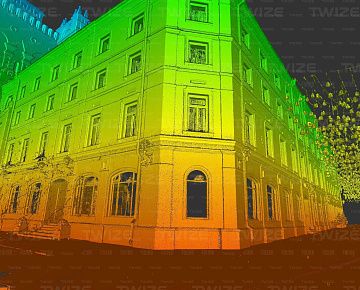

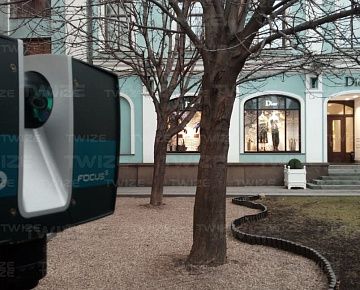

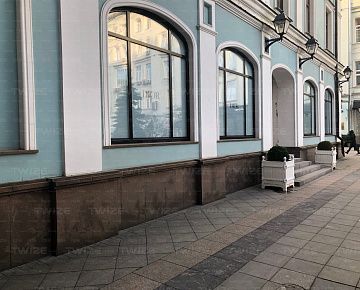

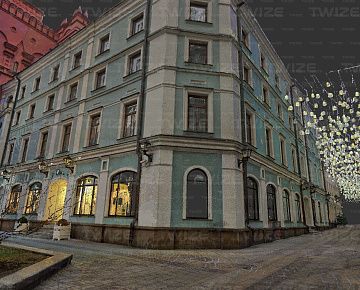

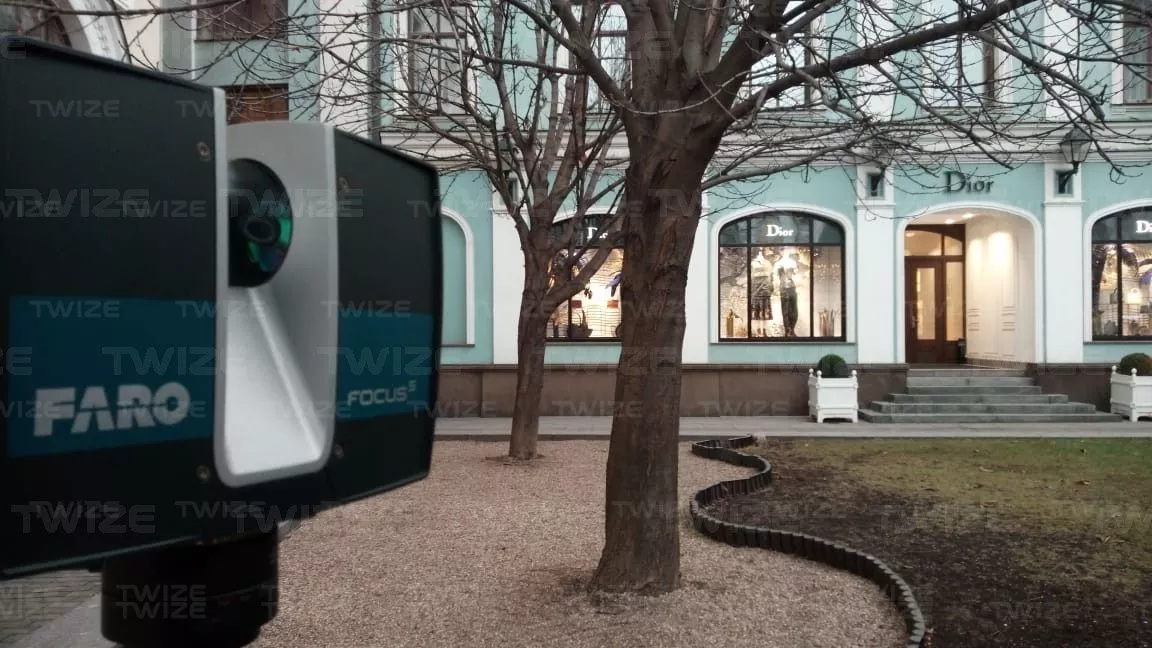

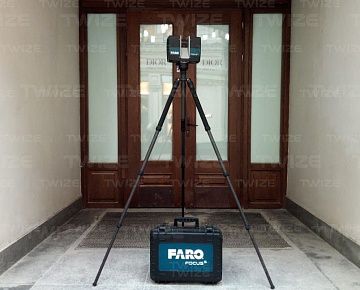

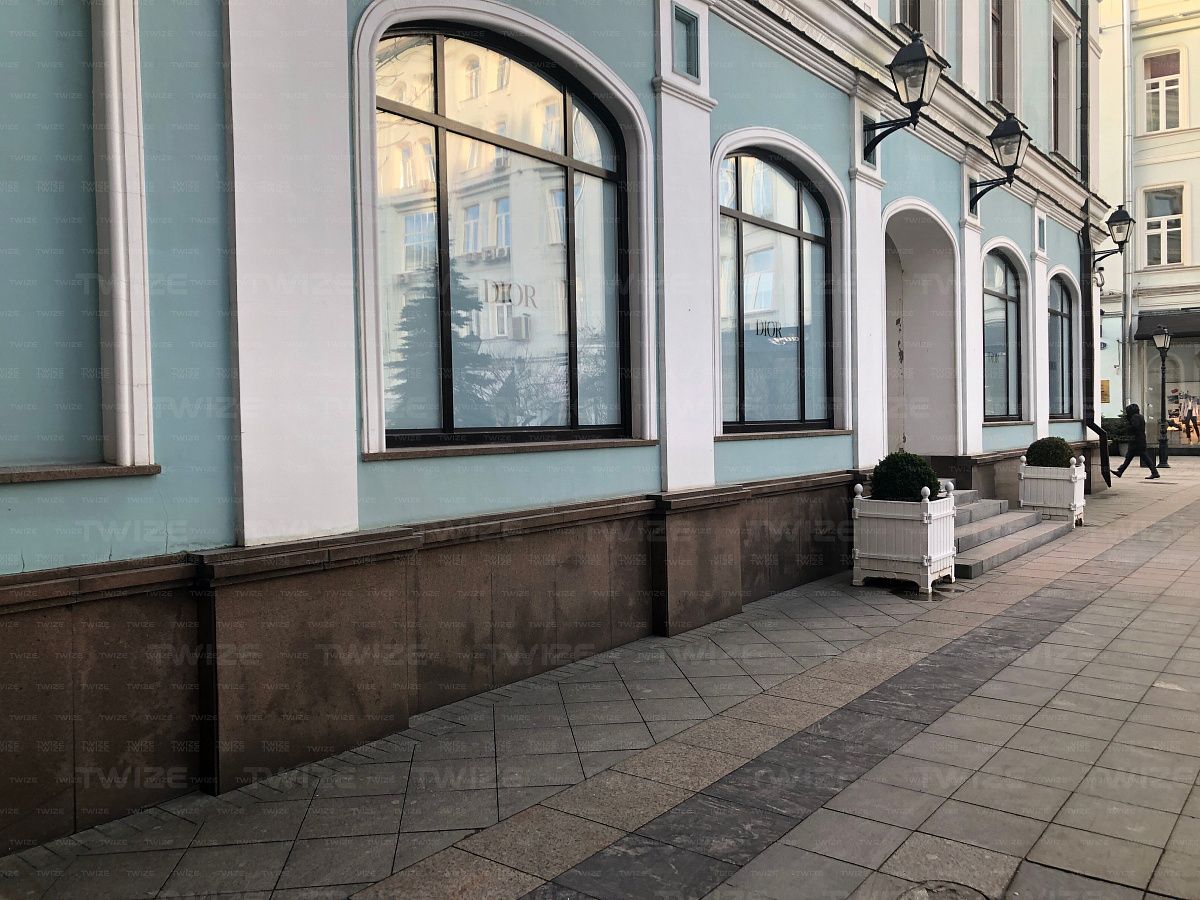

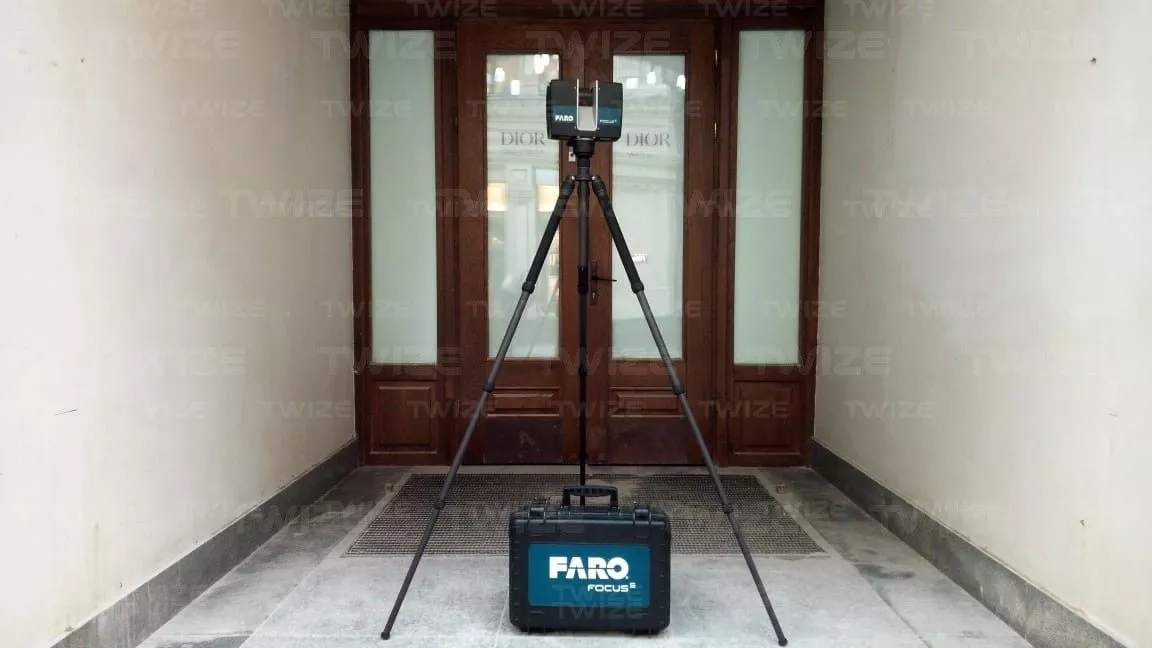

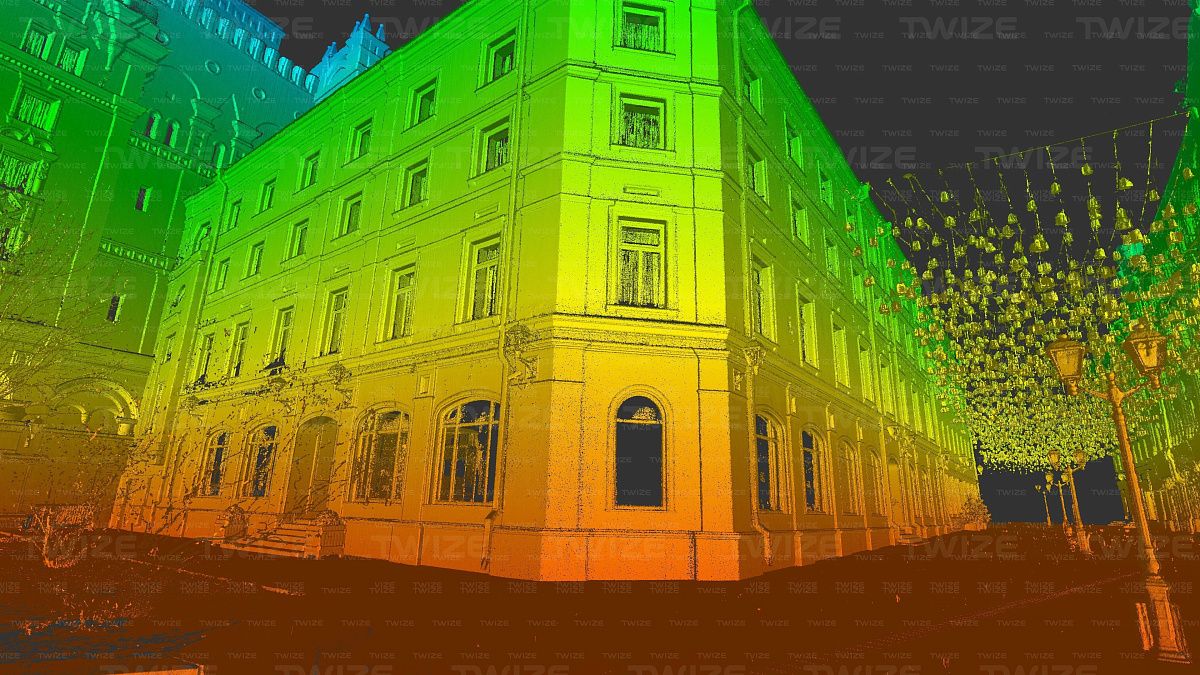

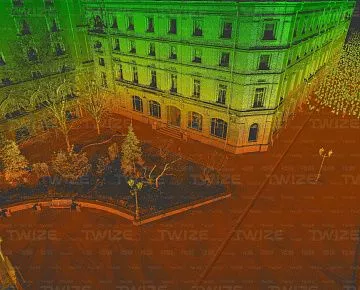

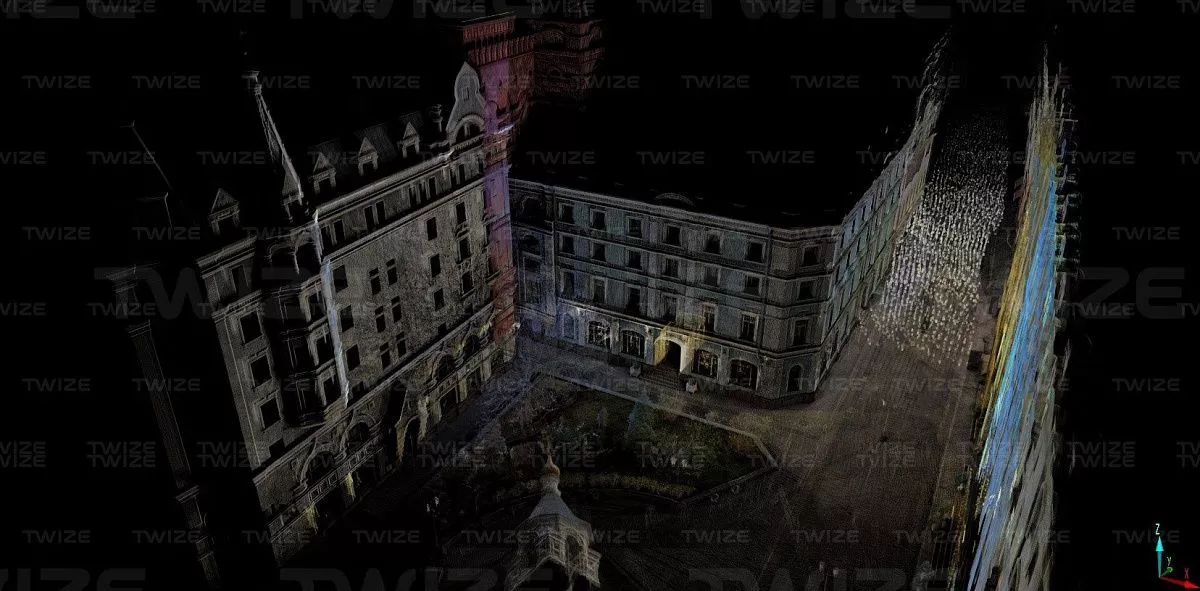

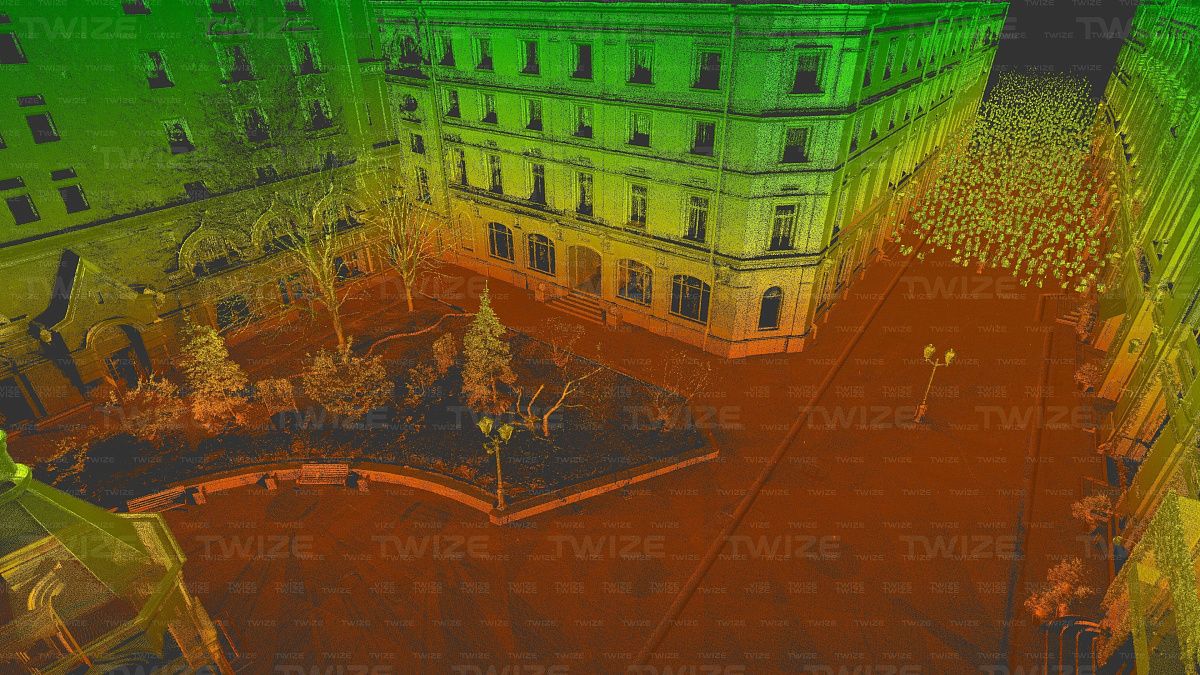

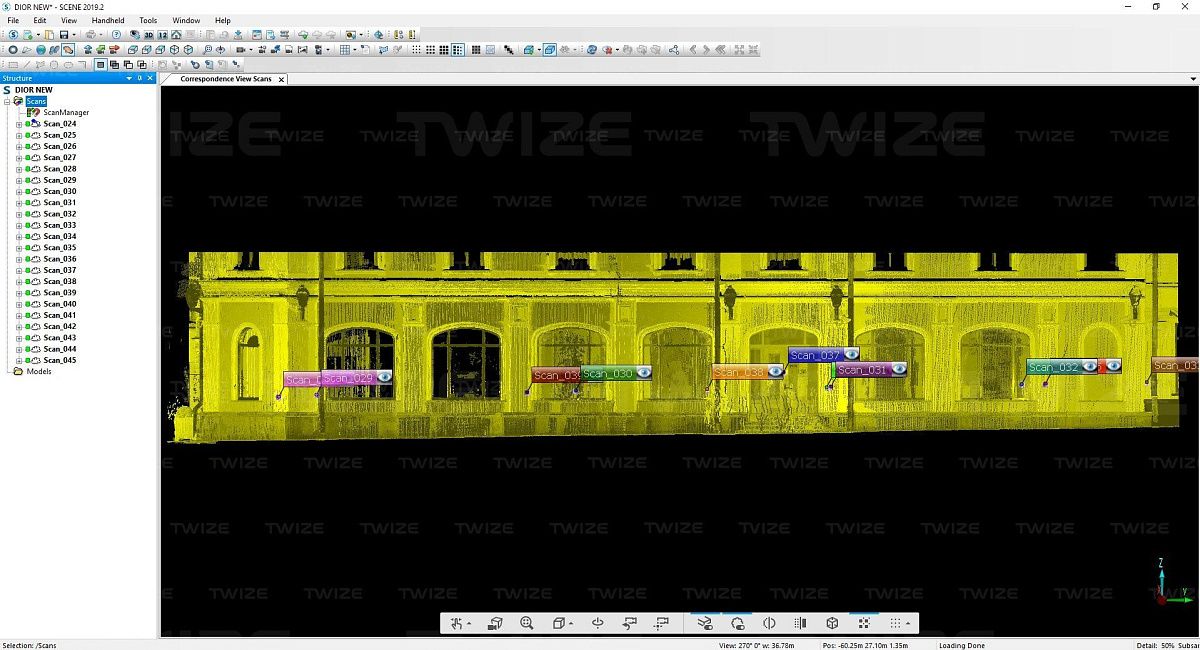

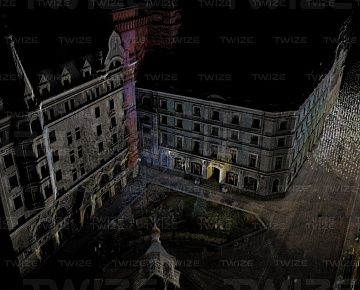

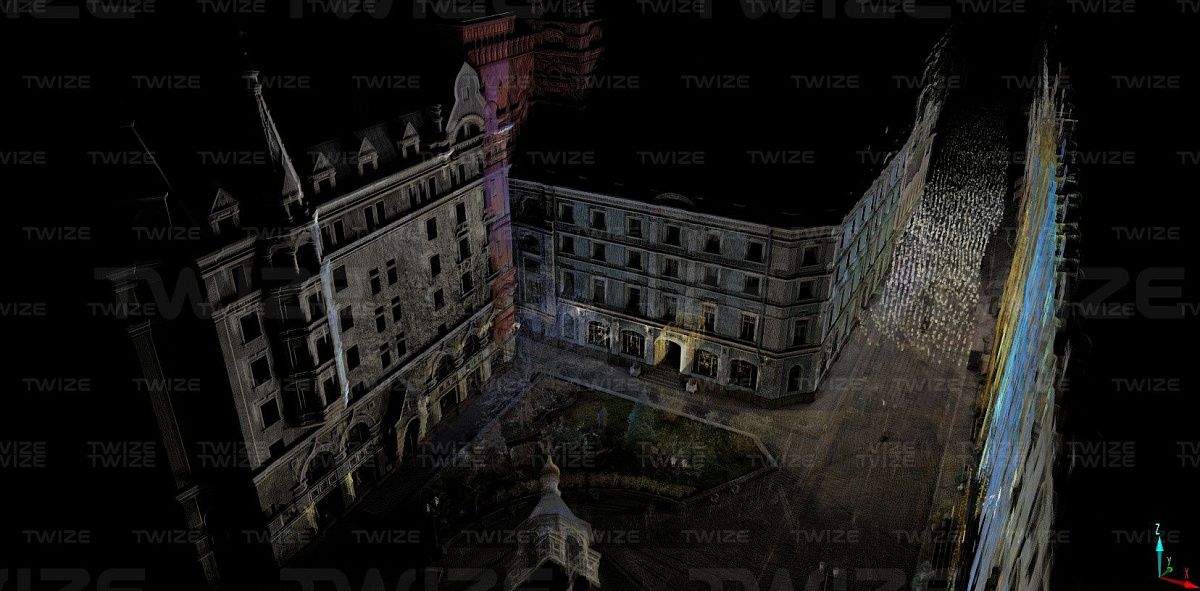

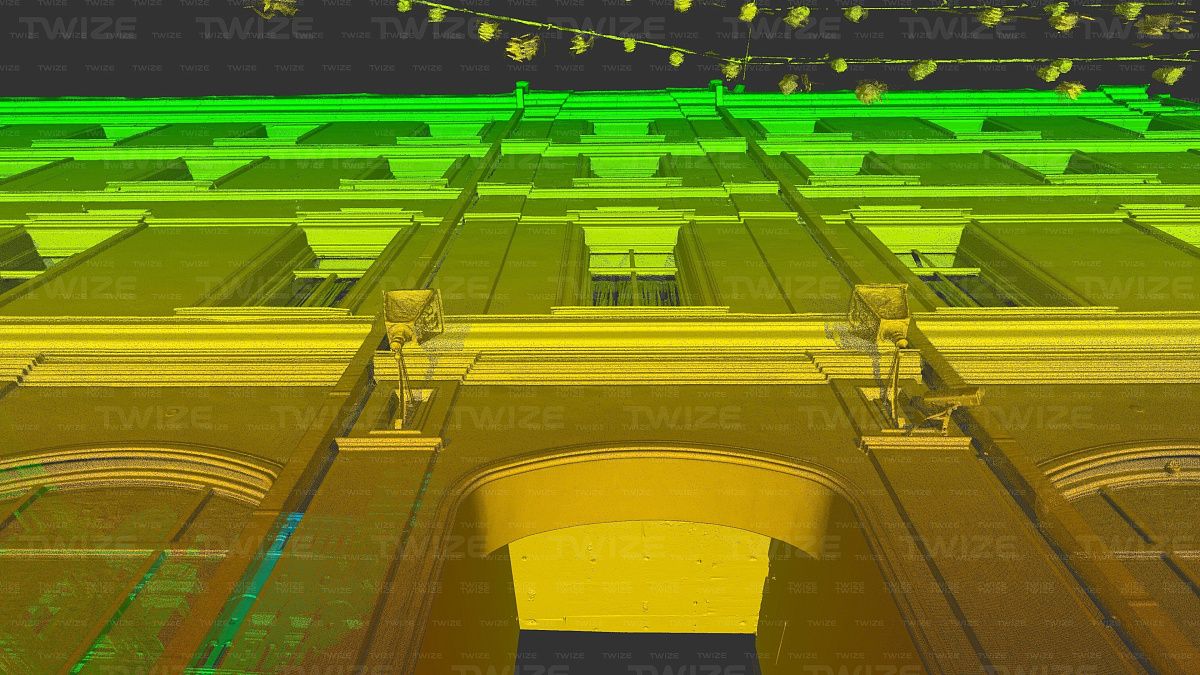

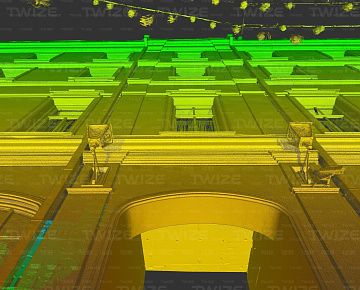

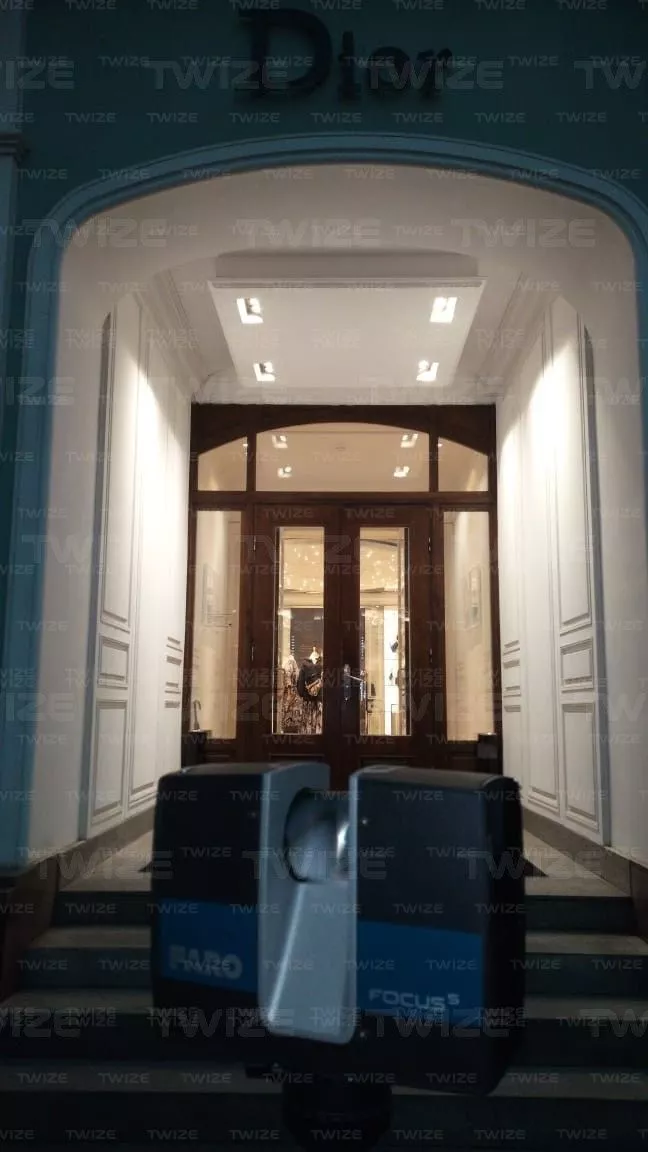

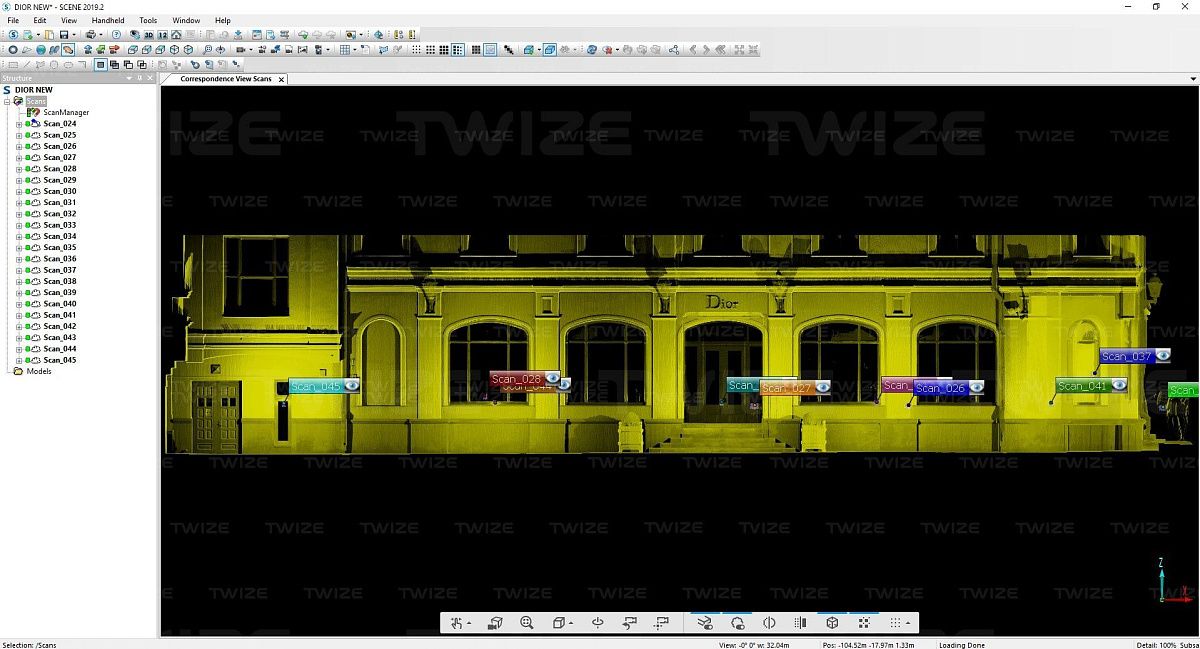

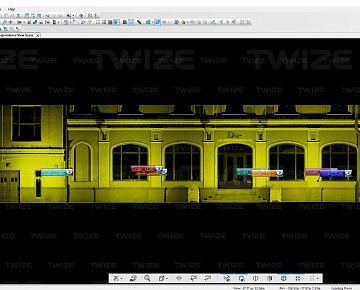

Реставрация фасада здания - вид 1 Фасад здания Увеличить Реставрация фасада здания - вид 2 Сканирование входной группы Увеличить Реставрация фасада здания - вид 3 Фасад здания, фото 2 Увеличить Реставрация фасада здания - вид 4 Облицовочный камень Увеличить Реставрация фасада здания - вид 5 Сканирование входной группы, фото 2 Увеличить Реставрация фасада здания - вид 6 Облако точек Увеличить Реставрация фасада здания - вид 7 Увеличить Реставрация фасада здания - вид 8 Увеличить Реставрация фасада здания - вид 9 Увеличить Реставрация фасада здания - вид 10 Фасад здания с нанесенным на модель облаком точек Увеличить Реставрация фасада здания - вид 11 Облако точек, вид 1 Увеличить Реставрация фасада здания - вид 12 Облако точек, вид 2 Увеличить Реставрация фасада здания - вид 13 Облако точек, вид 3 Увеличить Реставрация фасада здания - вид 14 3D-модель Увеличить Реставрация фасада здания - вид 15 Увеличить Реставрация фасада здания - вид 16 Увеличить Реставрация фасада здания - вид 17 Увеличить Реставрация фасада здания - вид 18 Увеличить
  • 1 этап

    3D-сканирование

    3D-сканер:

    Faro Focus S150

    Тип сканера:

    лазерный стационарный

    Габаритные размеры объекта 3D-сканирования:

    31000 х 47000 х 8500 мм

    Количество установок сканера:

    21 установка

    Используемое ПО:

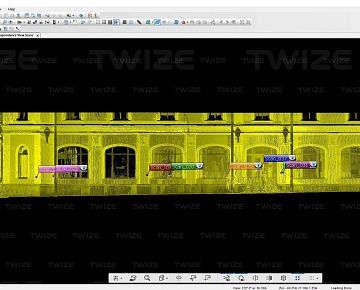

    FARO SCENE

    Точность данных сканирования:

    3 мм

    Время сканирования:

    4 часа

    Результат сканирования:

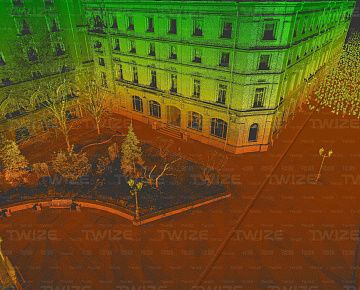

    облако точек фасада здания

    Формат файла:

    .RCP

  • 2 этап

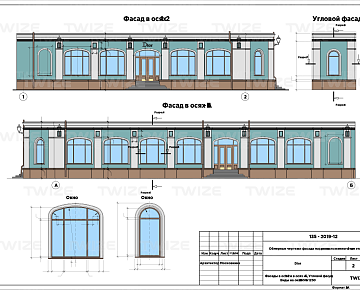

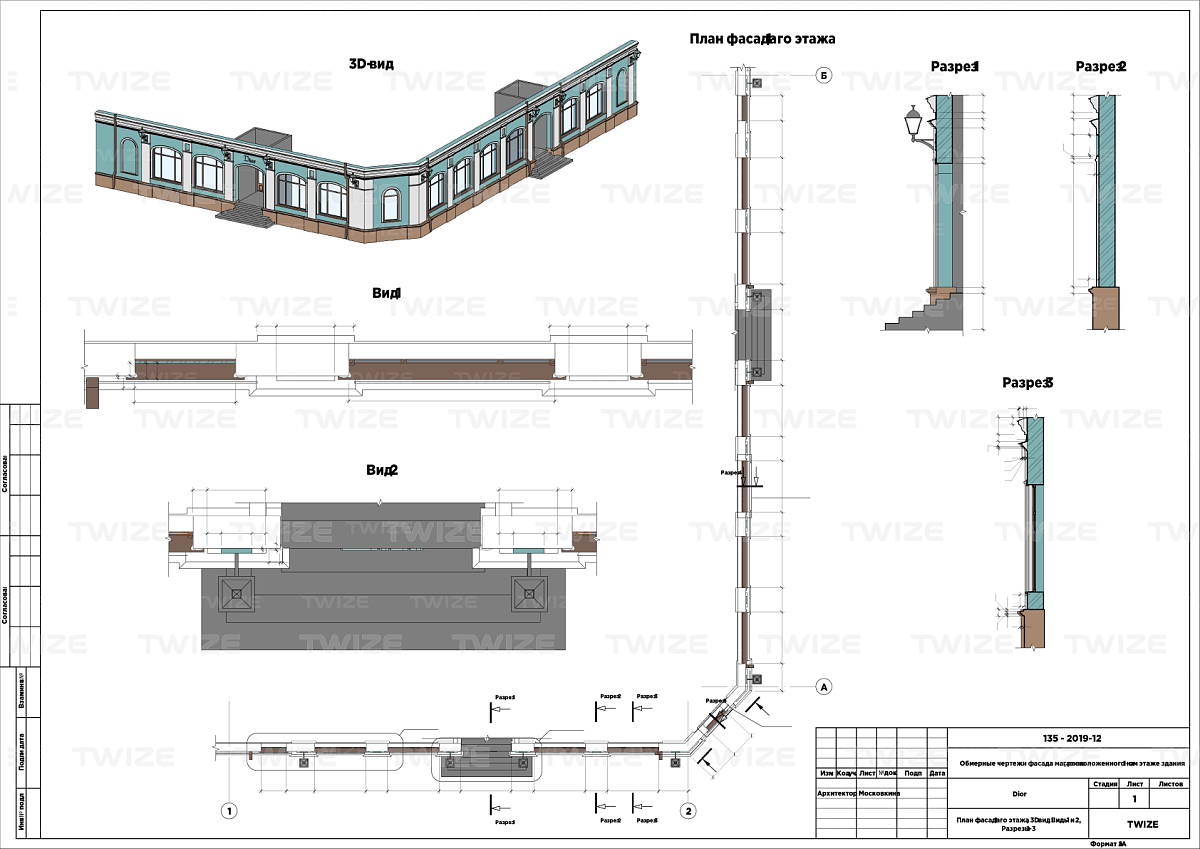

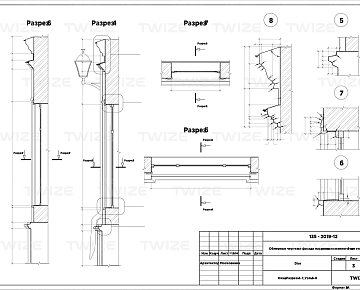

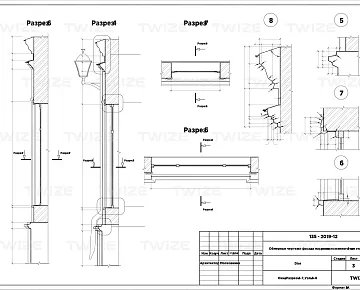

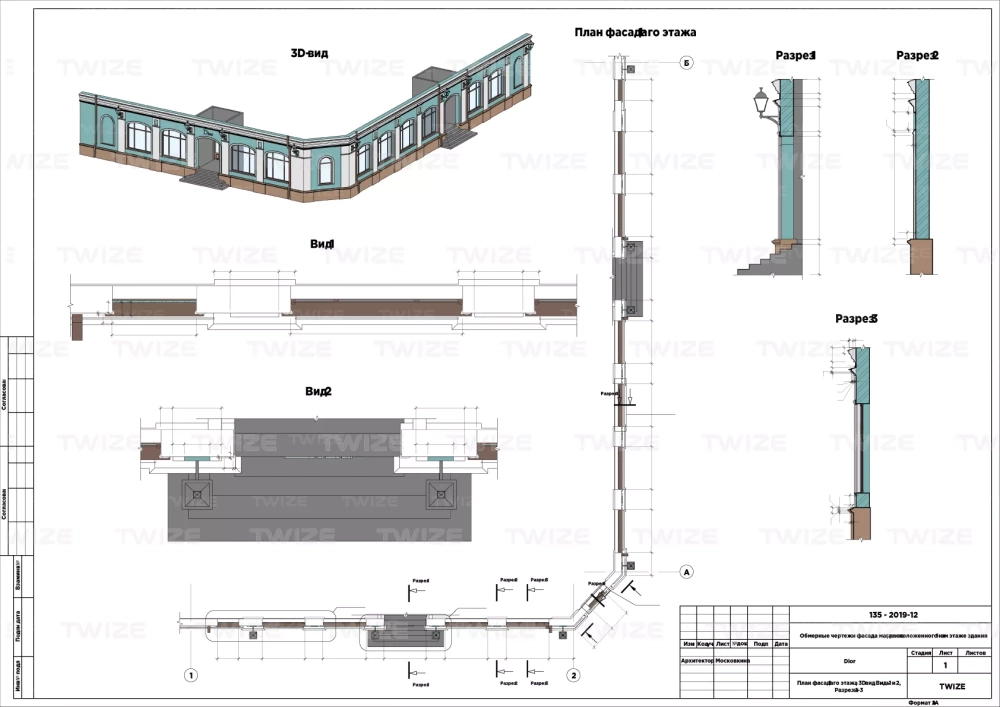

    Создание чертежа

    Используемое ПО:

    Autodesk AutoCAD

    Время работы:

    5 рабочих дней

    Результат работы:

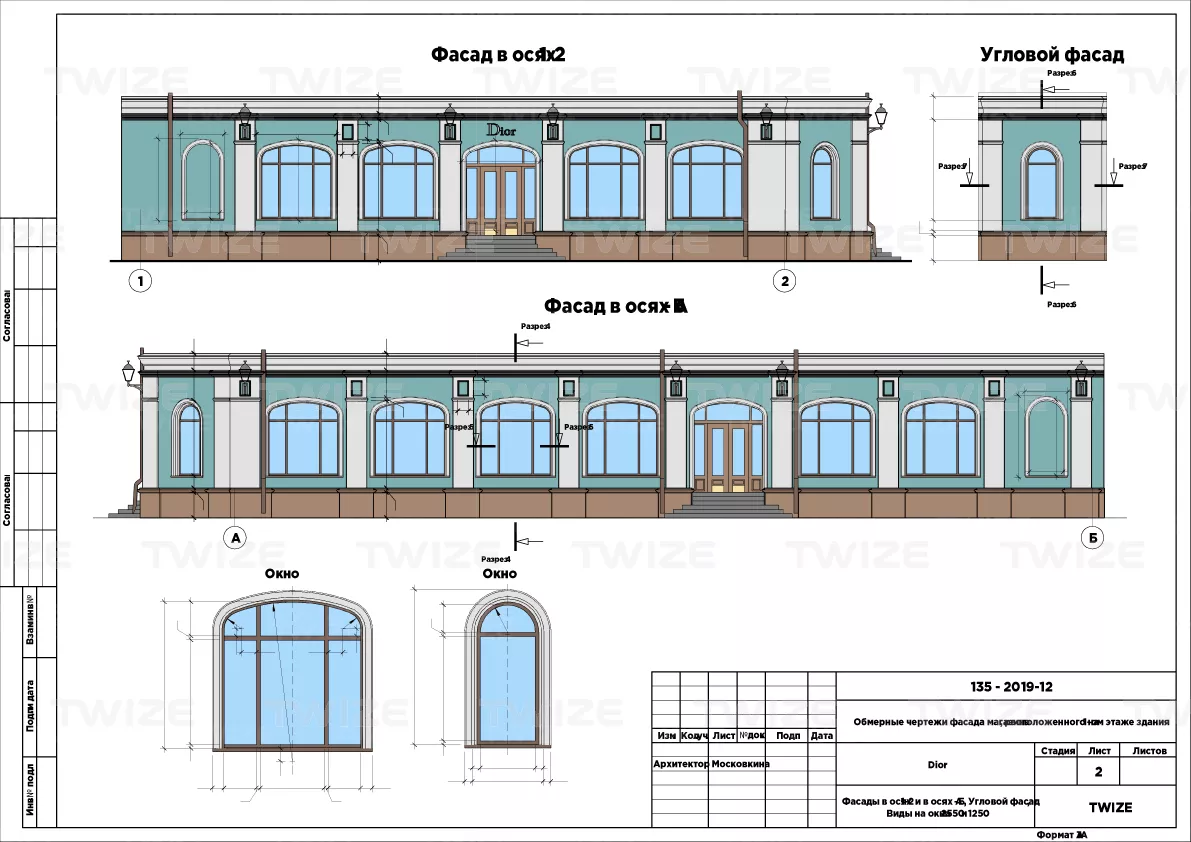

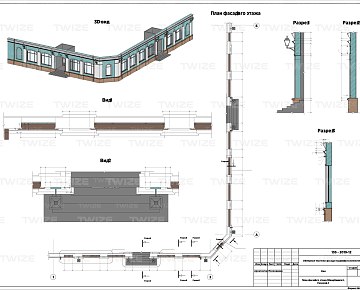

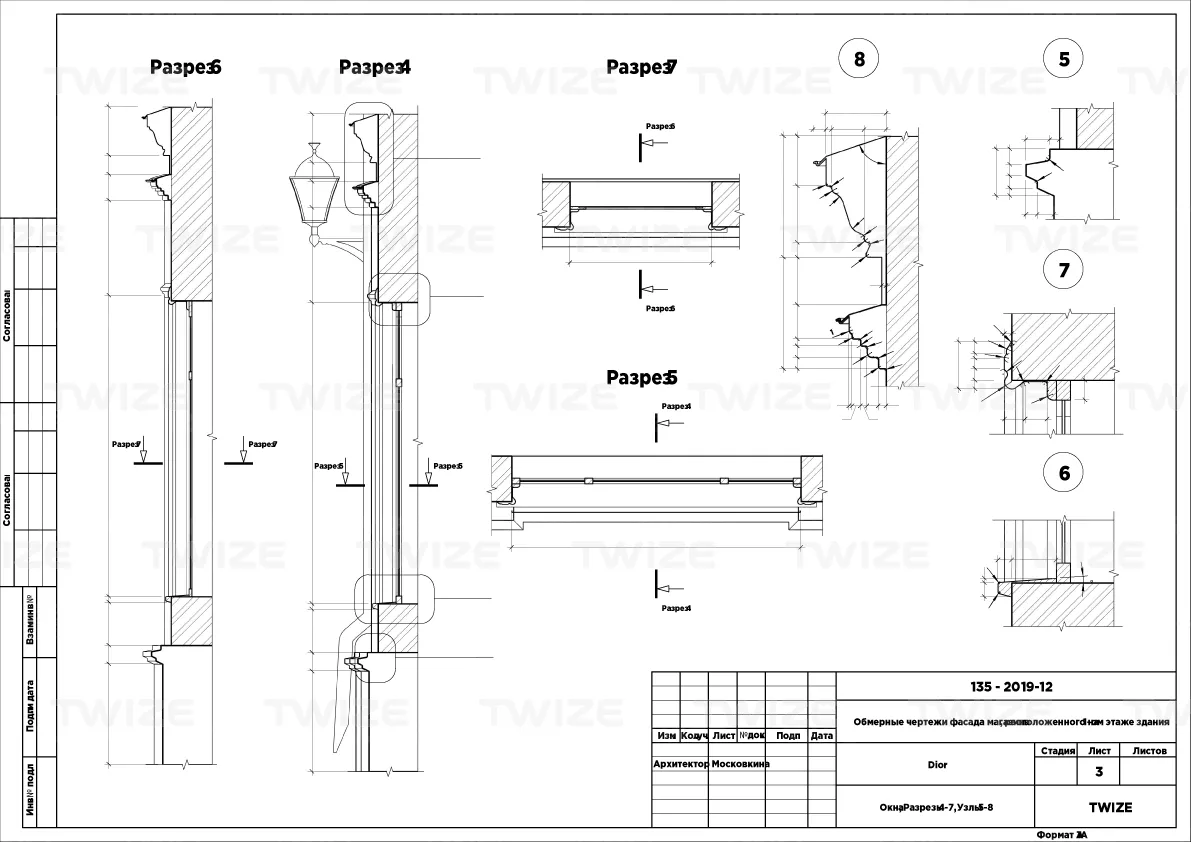

    чертежи фасадов с нанесенными размерами и месторасположения элементов декора

    Формат файла:

    .DWG; .PDF

  • 3 этап

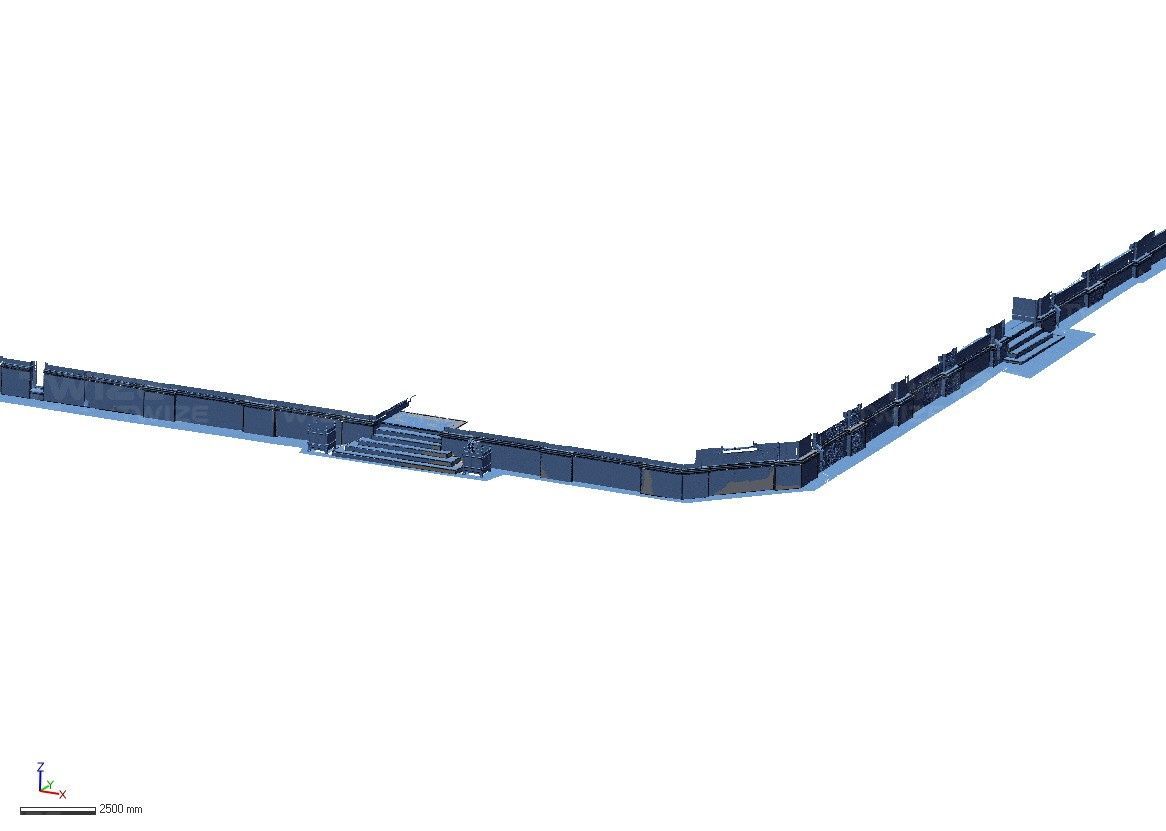

    Создание полигональной 3D-модели облицовочного камня

    Используемое ПО:

    Geomagic WRAP и Geomagic Design X

    Время работы:

    1 рабочий день

    Результат работы:

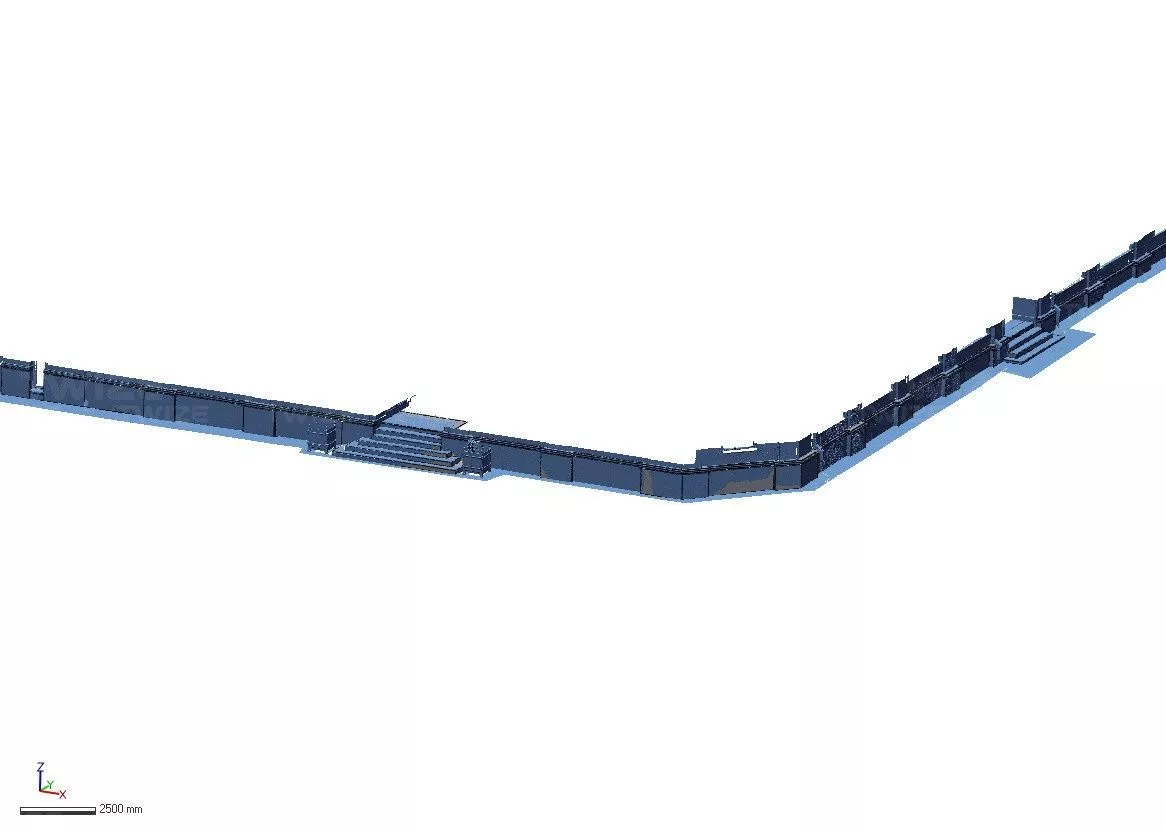

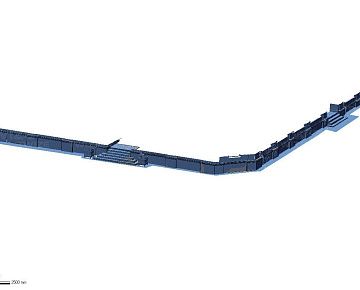

    полигональная 3D-модель облицовочного камня

    Формат файла:

    .STL

  • 4 этап

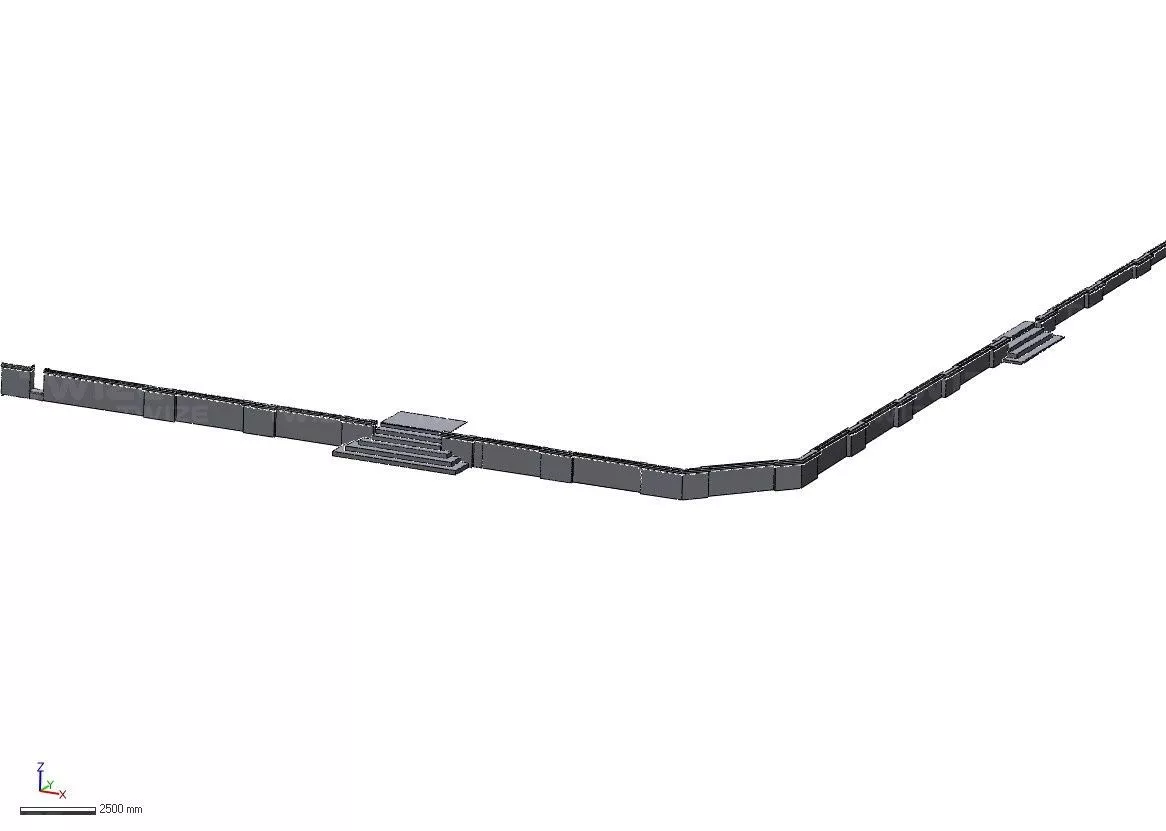

    Создание твердотельной 3D-модели облицовочного камня

    Используемое ПО:

    Geomagic Design X

    Время работы:

    3 рабочих дня

    Результат работы:

    CAD-модель облицовочного камня

    Формат файла:

    .STP; .IGS; .DWG.STL
