BIM-модель для реставрации объекта культурного наследия

  • BIM-моделирование
  • ЗD-моделирование
  • ЗD-сканирование

Задача

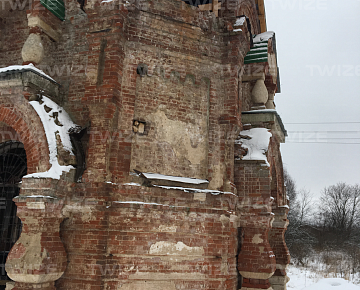

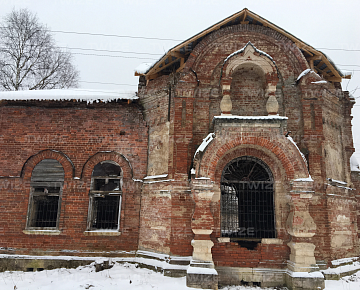

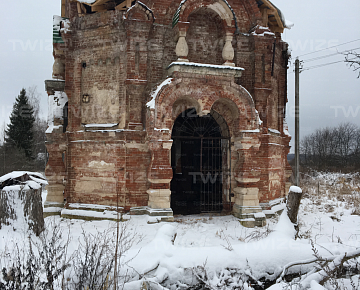

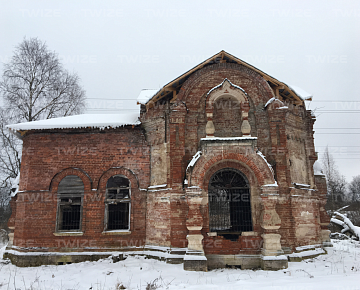

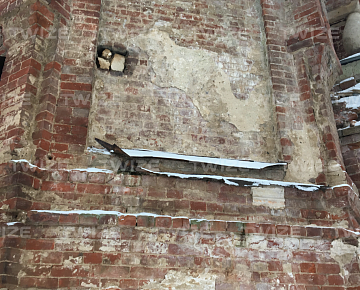

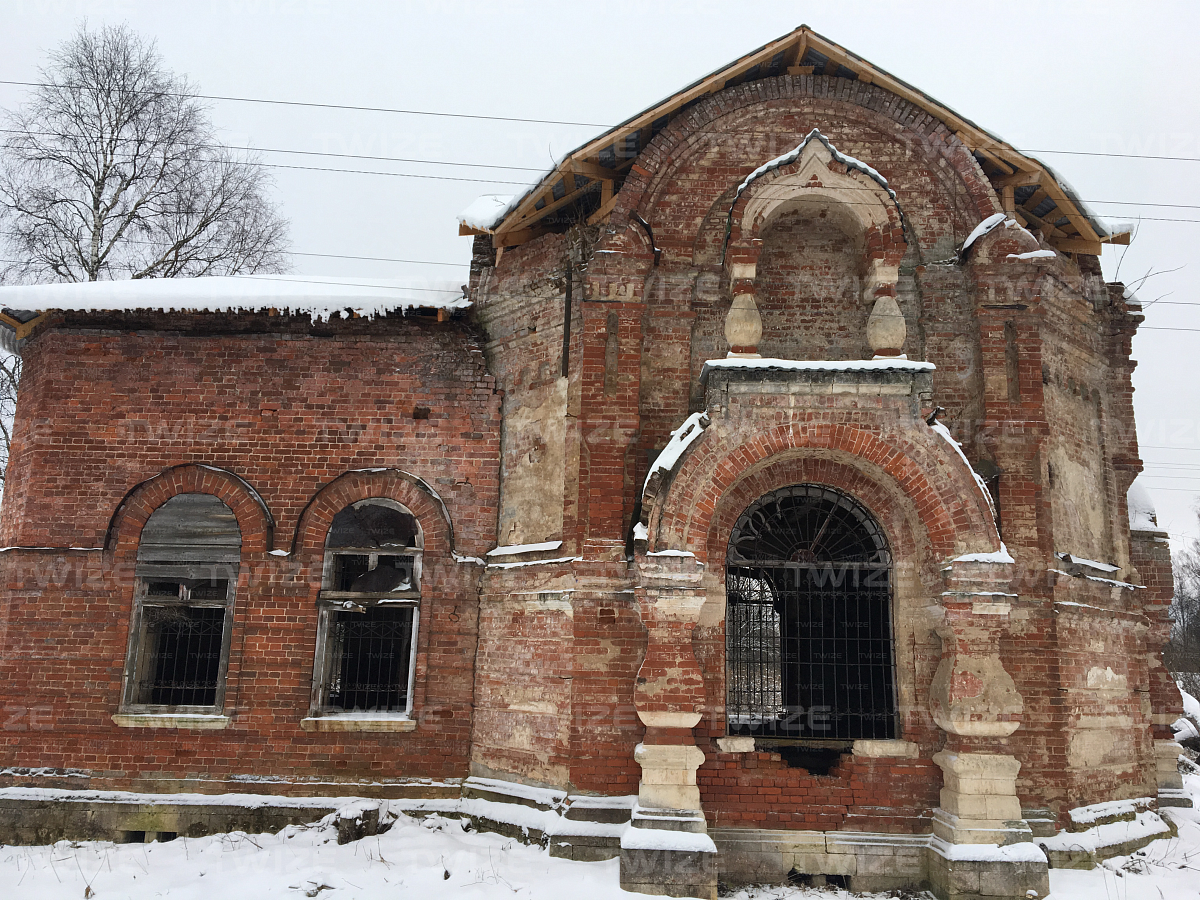

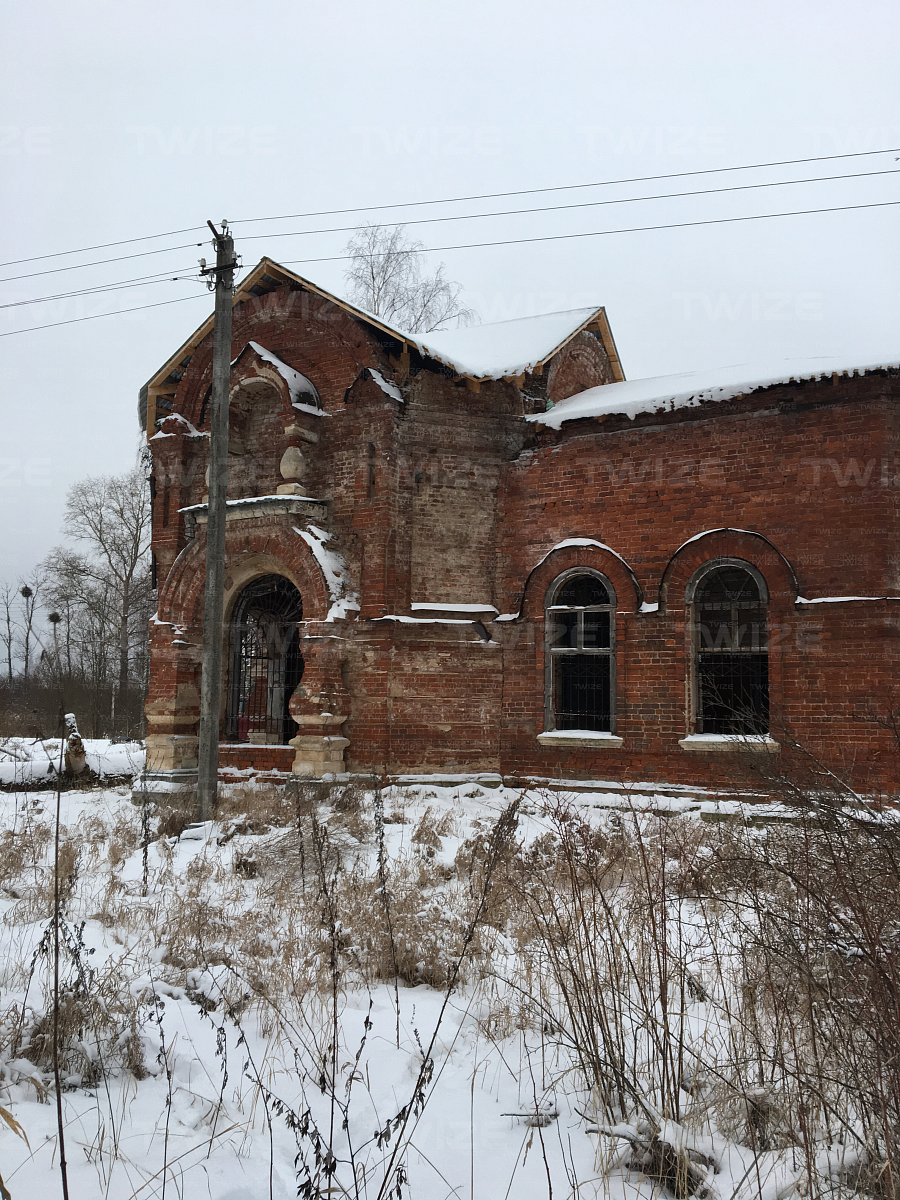

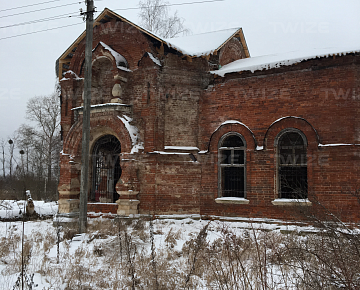

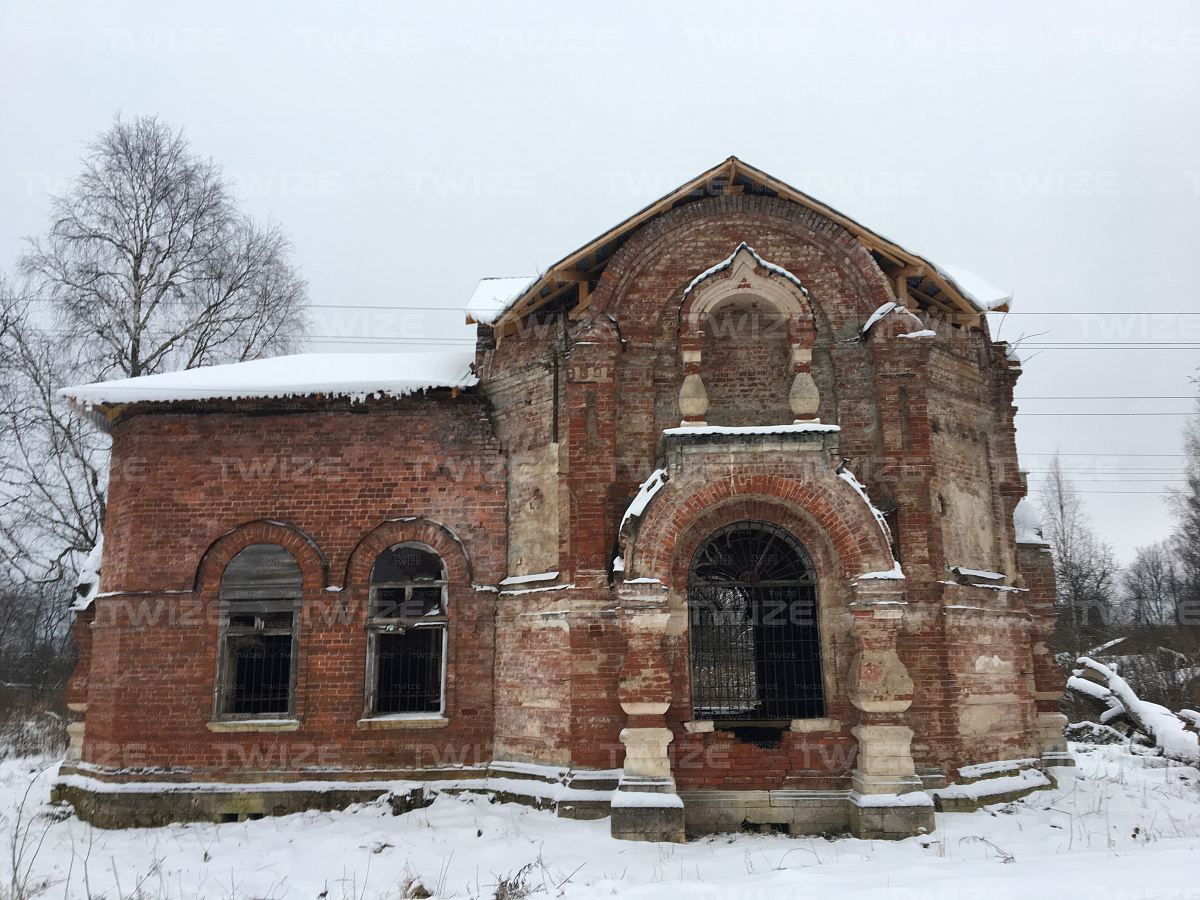

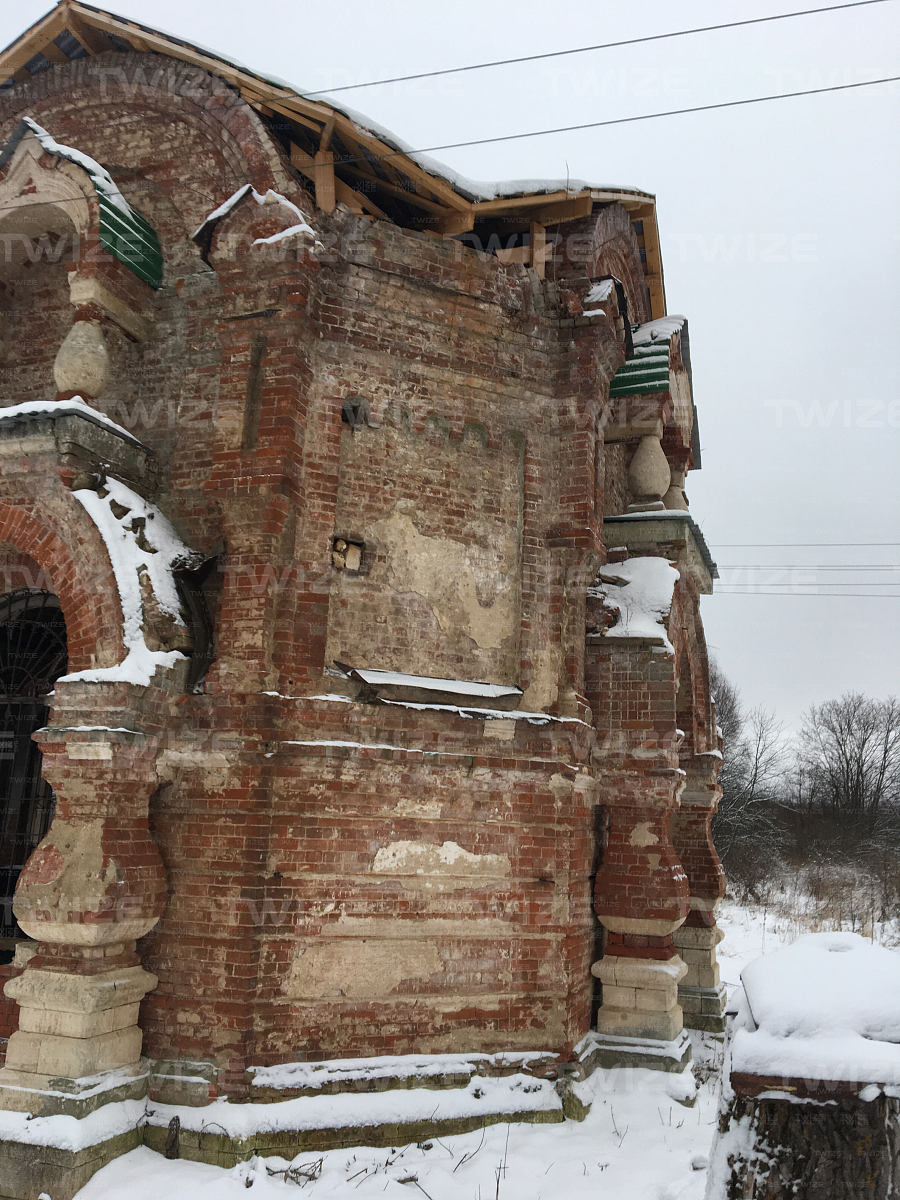

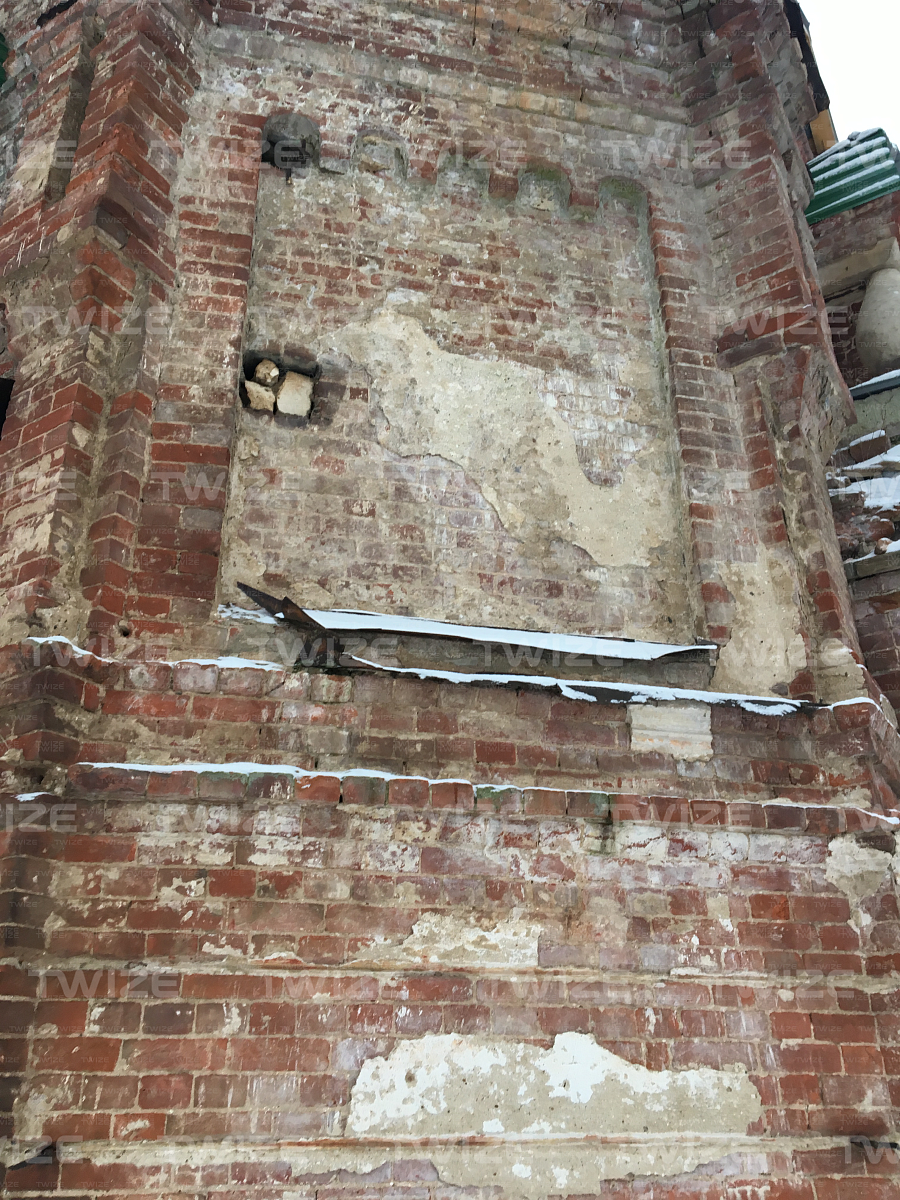

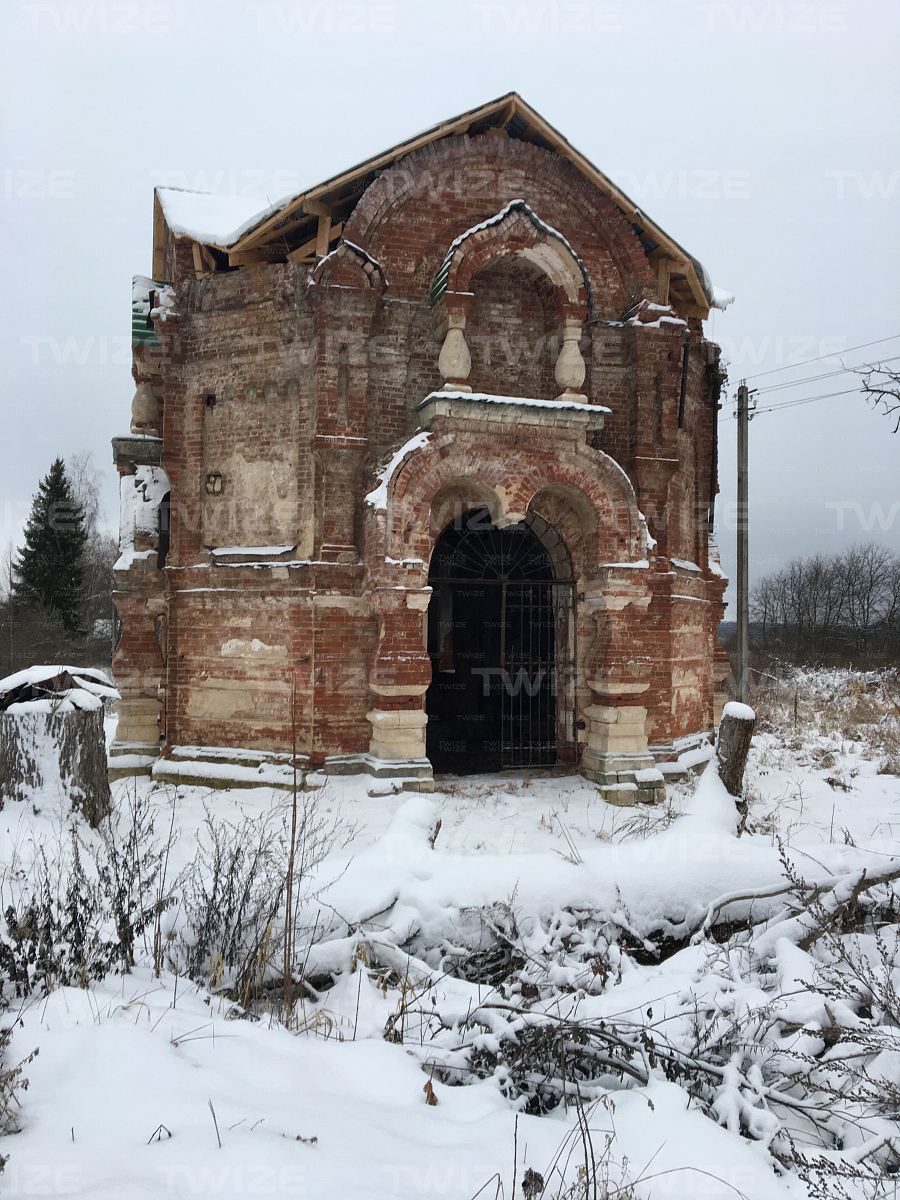

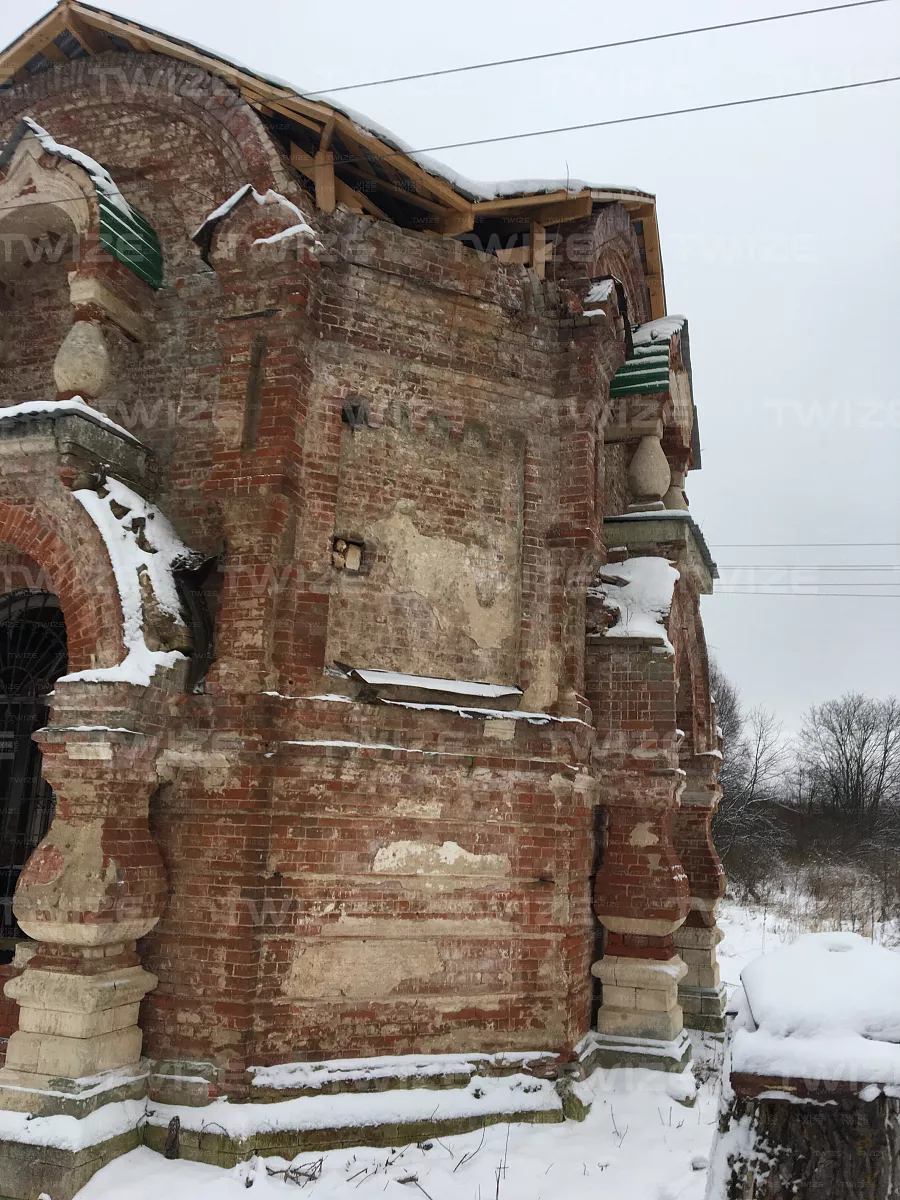

Провести обмер объекта культурного наследия - молитвенный дом в честь преподобия Сергия Радонежского, создать BIM-модель сооружения для последующей реставрации на базе полученного облака точек.

Решение

С помощью лазерного дальномера (3D-сканер) Faro S150 провести 3D-сканирование объекта и провести работу по построению BIM-модели в программной среде Autodesk Revit.

  • 1 Этап

    3D-сканирование

    3D-сканер:

    Faro Focus S 150

    Тип сканера:

    портативный лазерный

    Количество стоянок сканера:

    36

    Точность данных сканирования:

    2 мм

    Время на 1 стоянку сканера:

    7 минут

    Общее время сканирования:

    4 часа

    Время на обработку и сведение результатов:

    5 часов

    Используемое ПО:

    Autodesk Recap

    Результат работы:

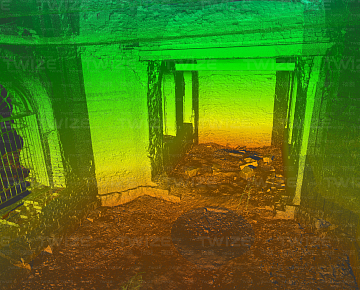

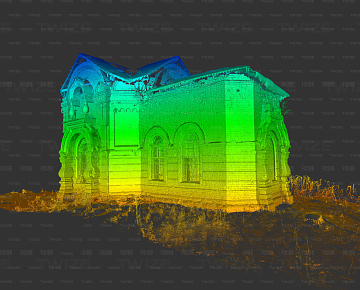

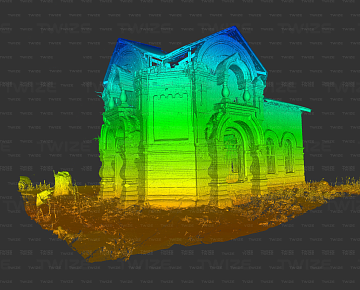

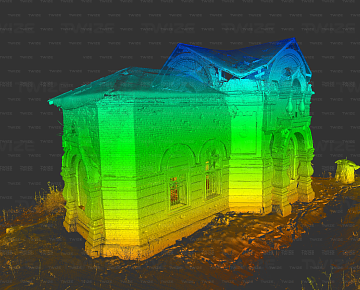

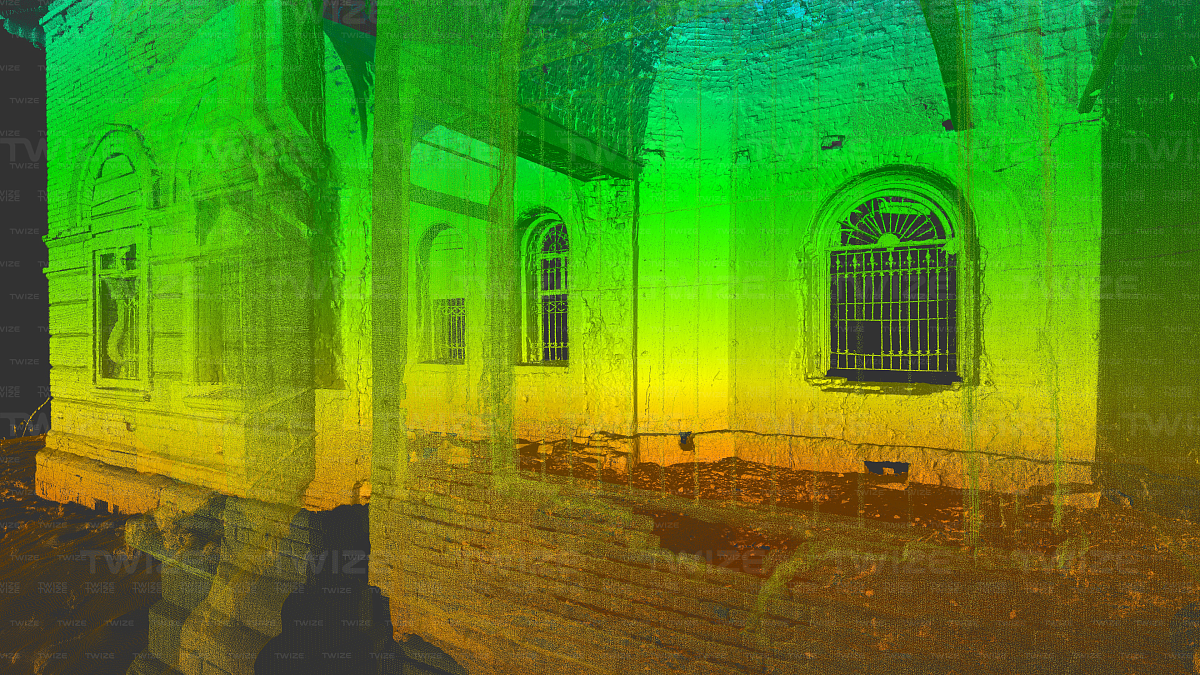

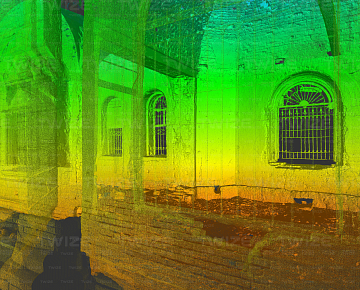

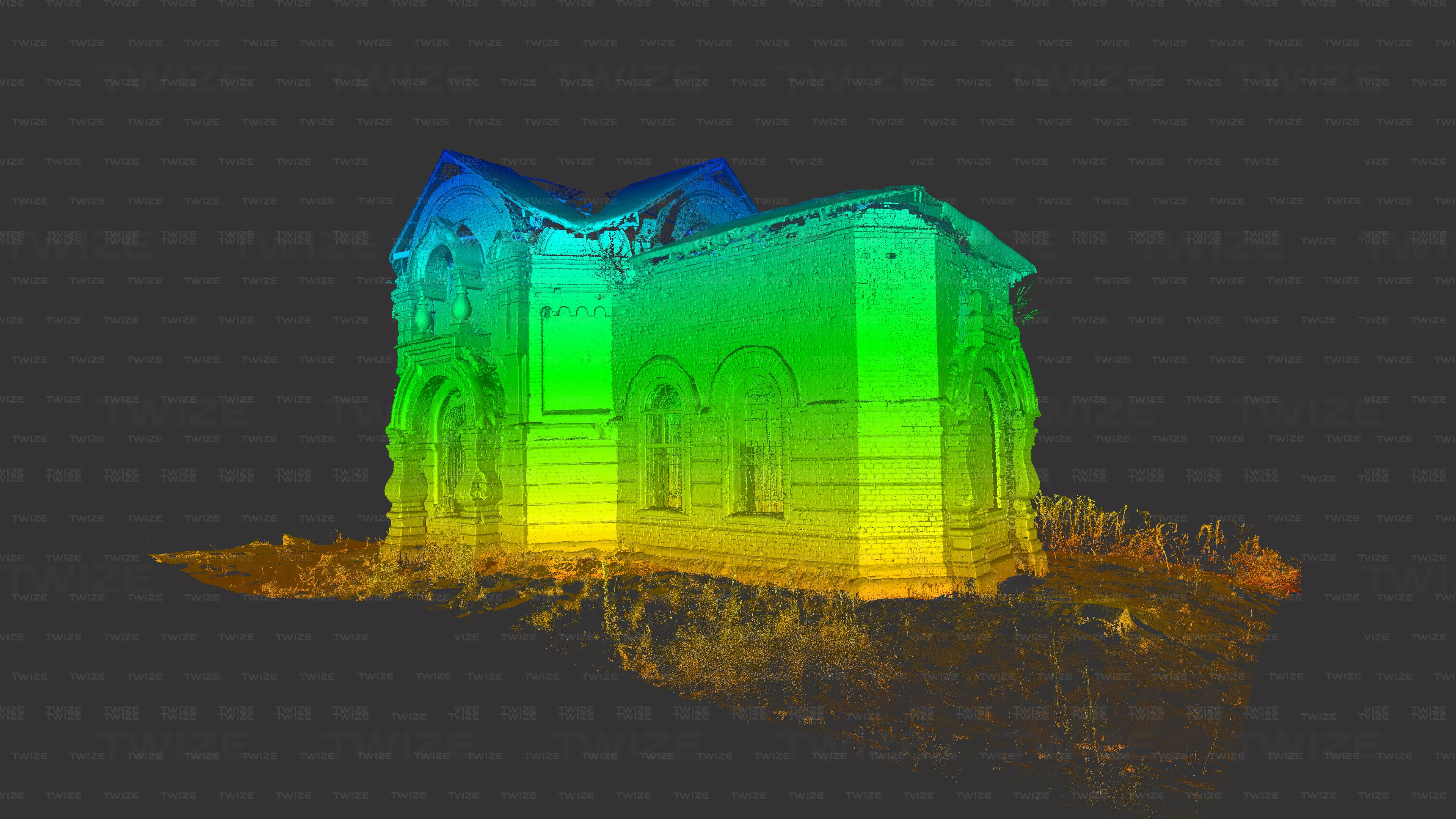

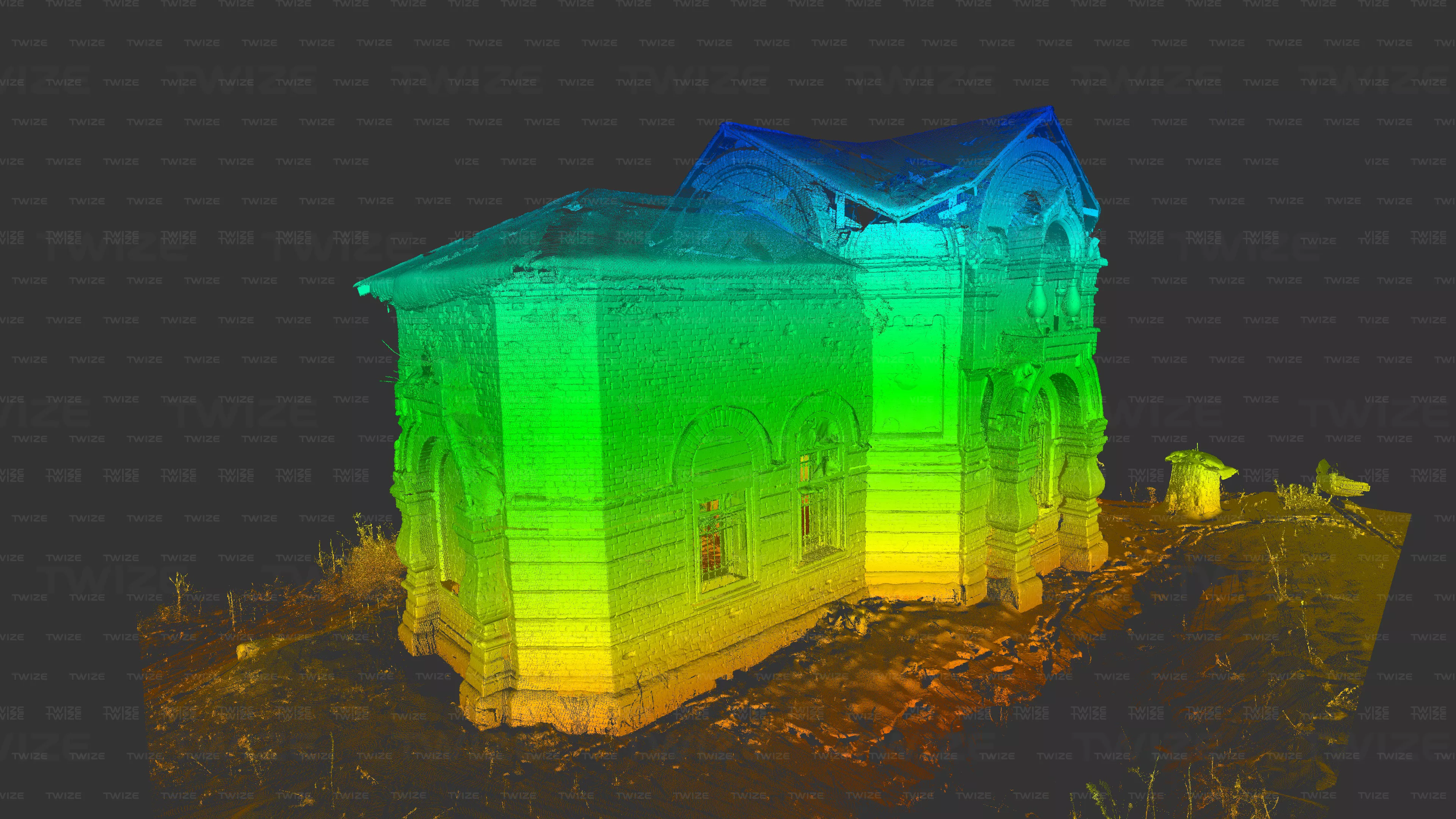

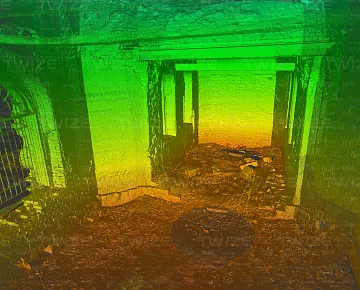

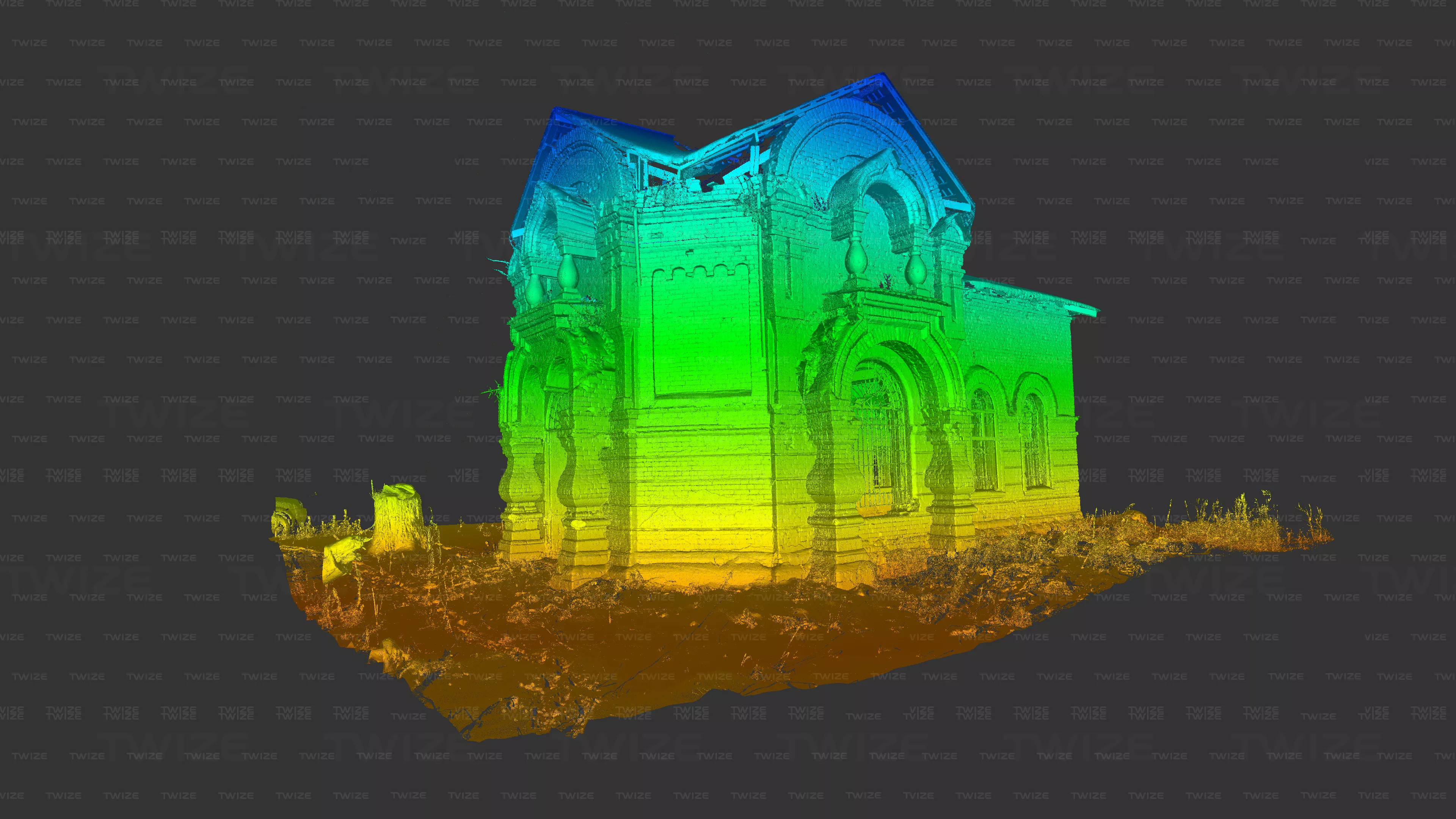

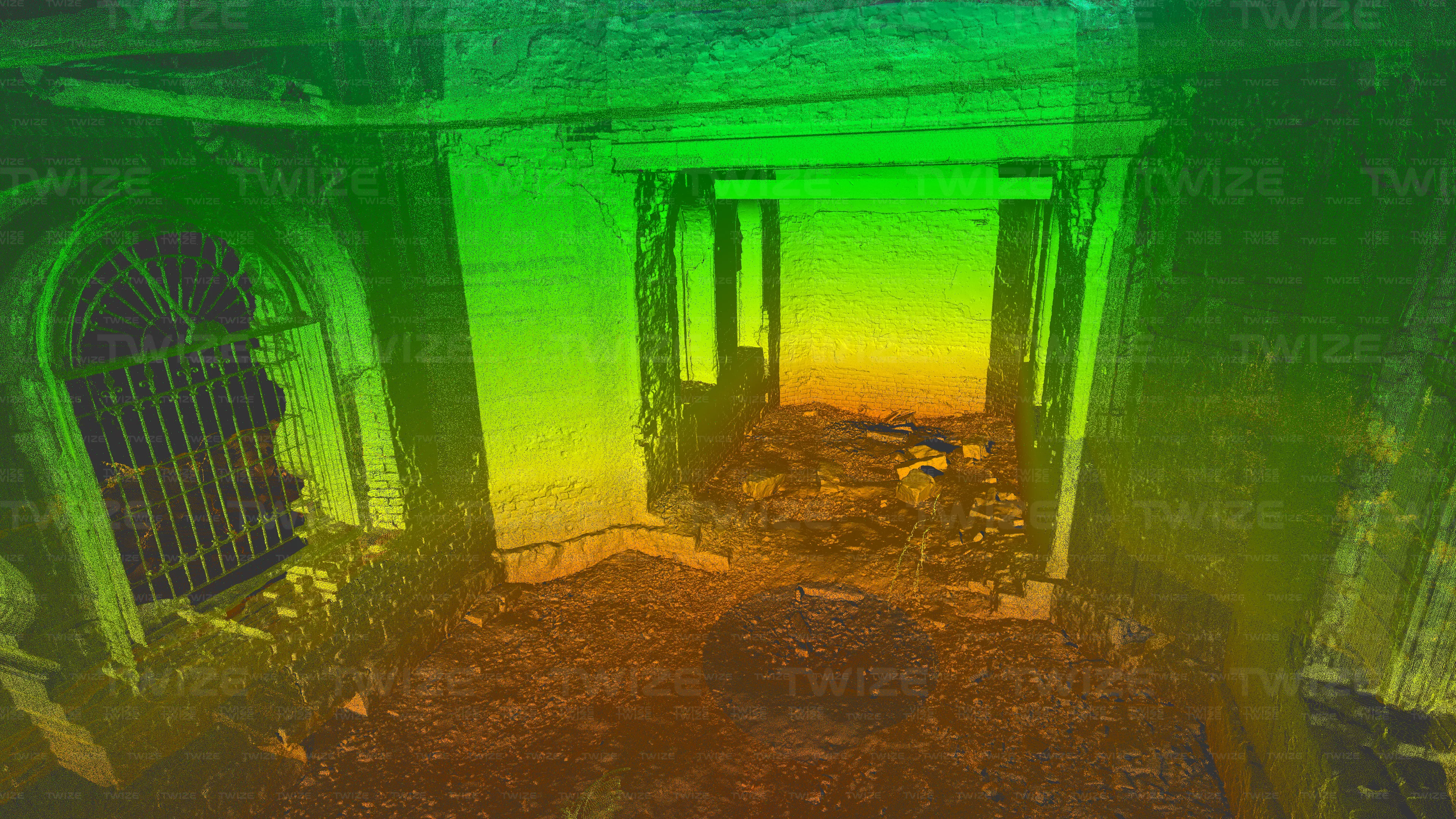

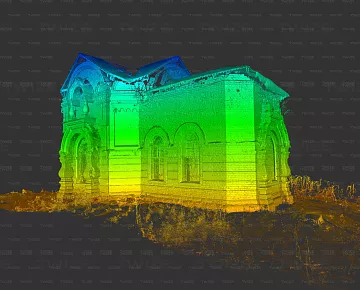

    3D-модель здания в виде облака точек

    Формат файла:

    .rcp

  • 2 Этап

    BIM-моделирование

    Используемое ПО:

    Autodesk Revit

    Используемые данные:

    облако точек в формате .rcp

    Результат работы:

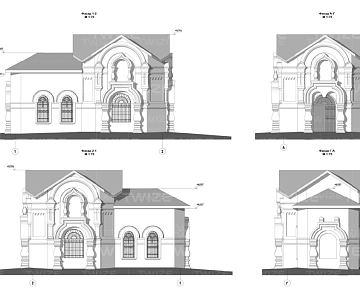

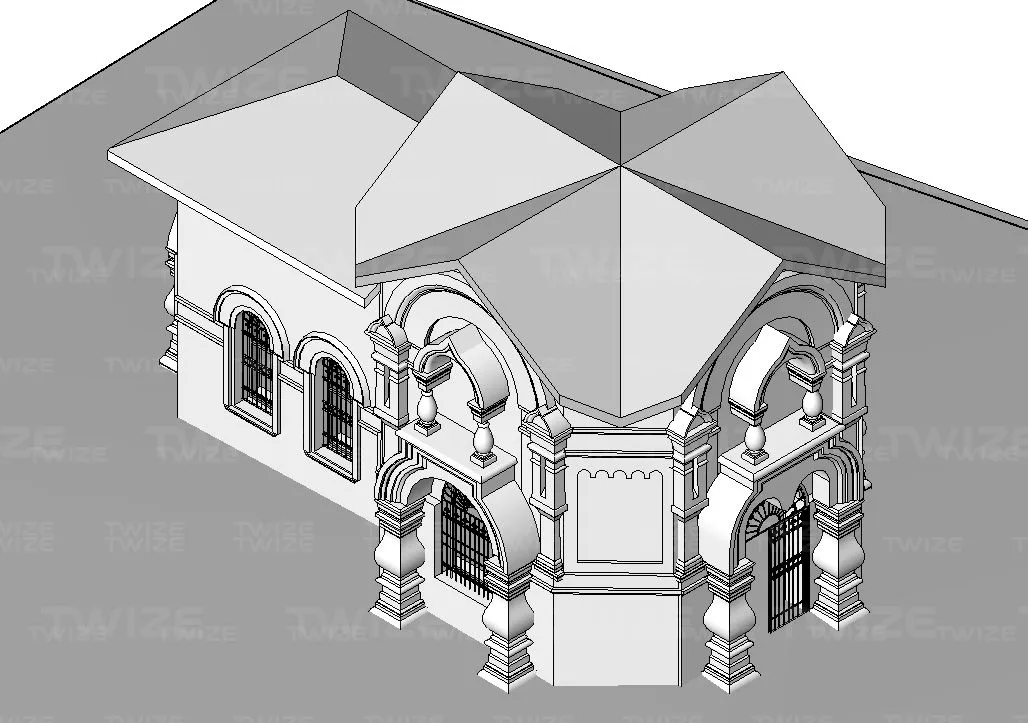

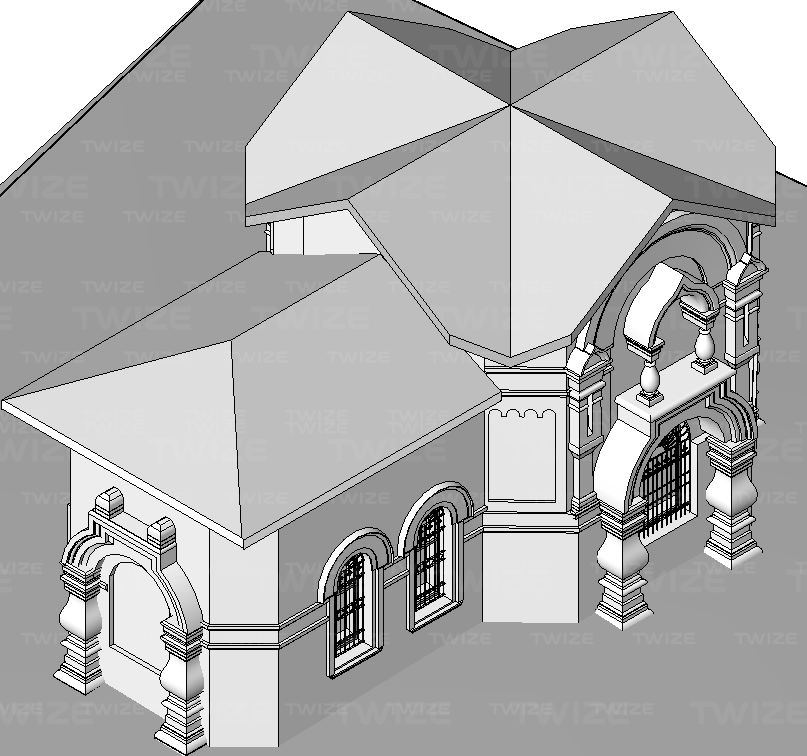

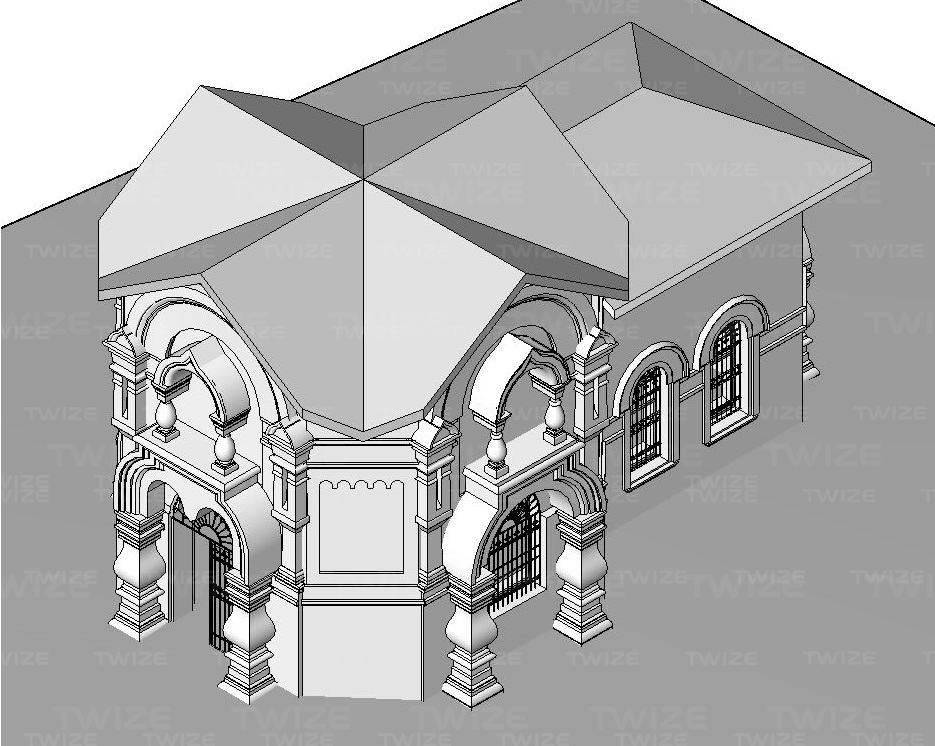

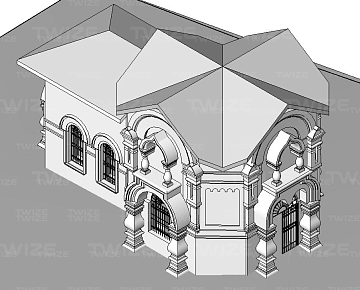

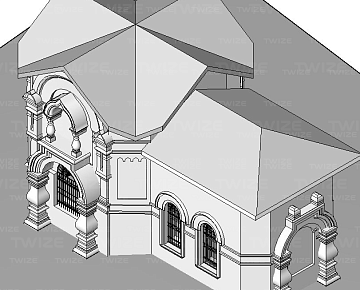

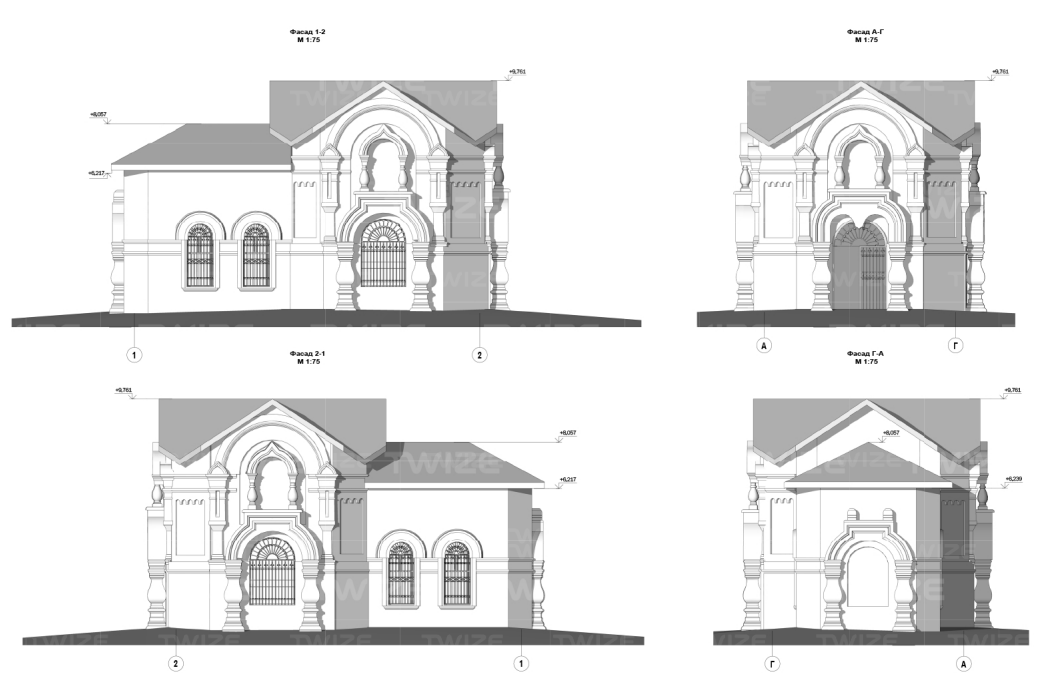

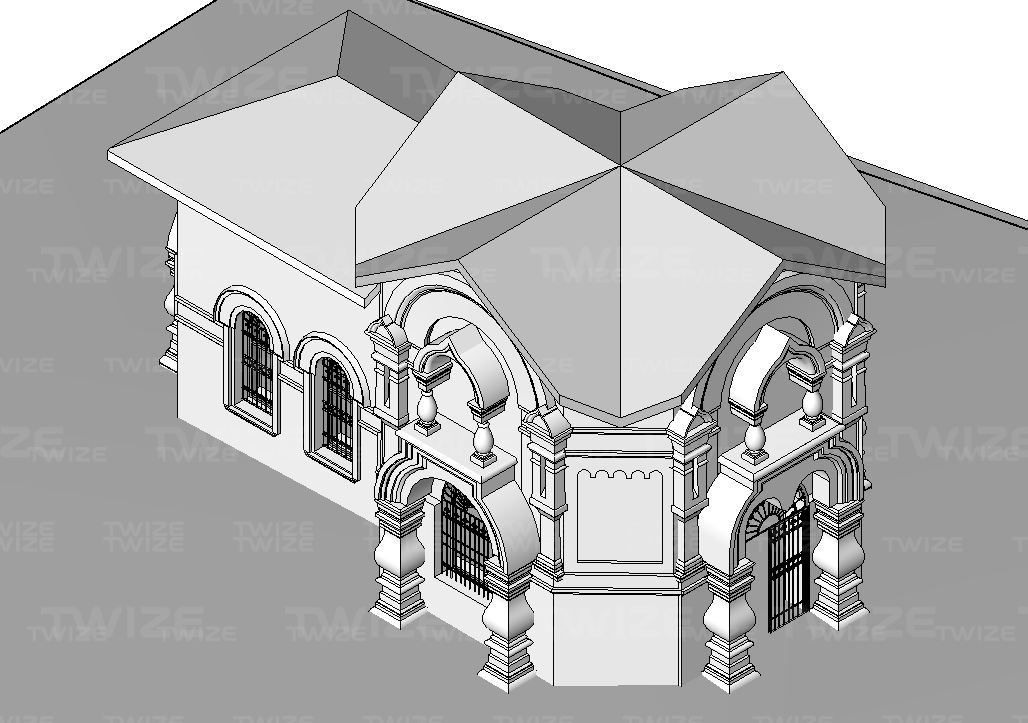

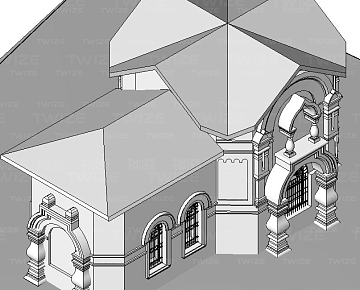

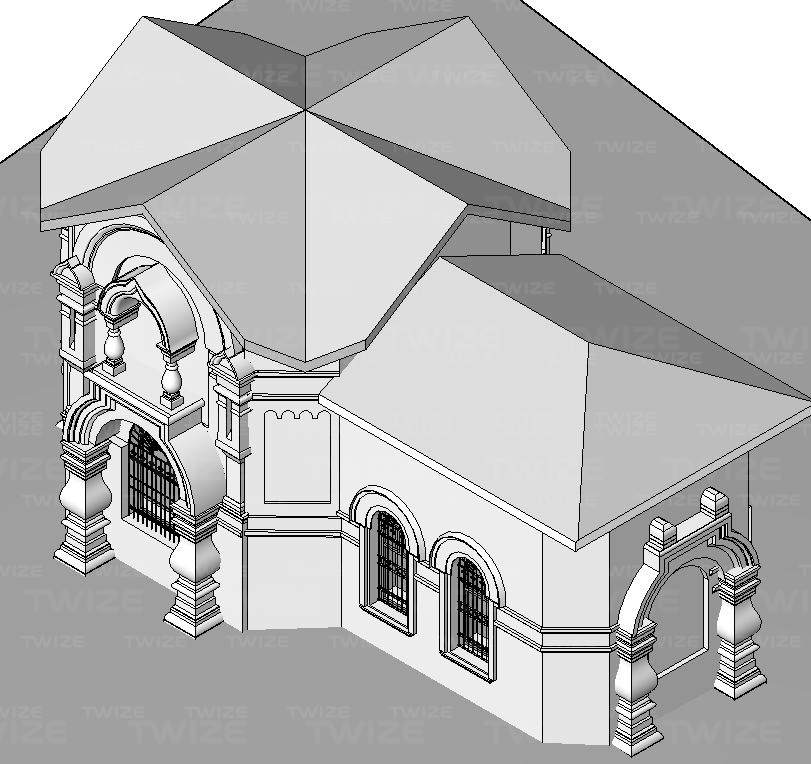

    BIM-модель здания, включающая в себя 3D-модель здания, чертежи фасадов и план помещения

    Формат файла:

    .RVT; .DWG; .PDF
