Получение чертежей ротора

Задача

Получить чертежи ротора для последующего изготовления на территории РФ (импортозамещение).

Деталь установить в шредере для утилизации автомобилей.

Решение

Провести 3D-сканирование ротора с целью получения 3D-модели.

На основании данных, полученных в результате 3D-сканирования, создать твердотельную модель в формате Solidworks

  • 1 Этап

    3D-сканирование

    3D-сканер:

    HandySCAN700

    Тип сканера:

    лазерный портативный

    Фотограметрия:

    MaxSHOT 3D

    Результат 3D-сканирования:

    высокополигональная 3D-модель ротора в сборе

    Габаритные размеры объекта 3D-сканирования:

    5300 х 1700 мм

    Точность данных сканирования:

    30 микрон

    Время сканирования:

    3 часа Формат файла: .STL

  • 2 Этап

    3D-моделирование

    Используемое ПО:

    Geomagic Desing X; Solidworks 2016

    Время на твердотельное моделирование:

    16 часов

    Результат работы:

    твердотельная 3D-модель ротора.

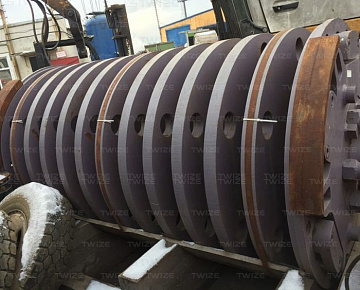

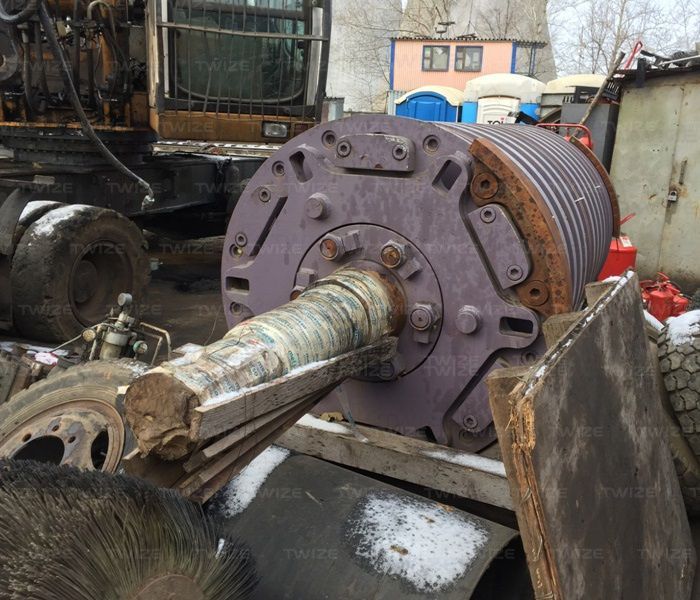

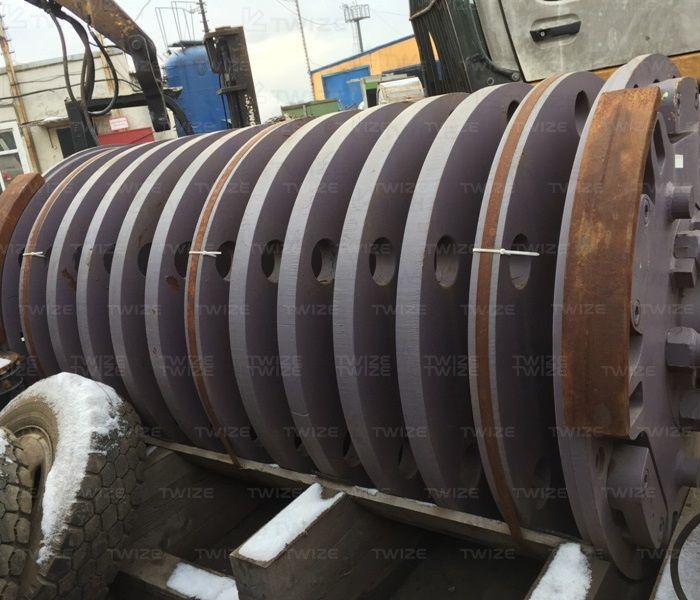

  • Исходная фотография ротора (фото 1)

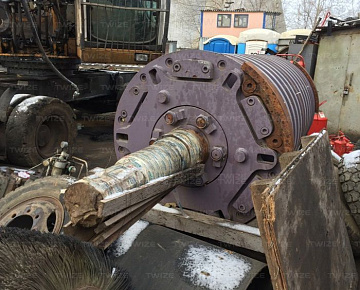

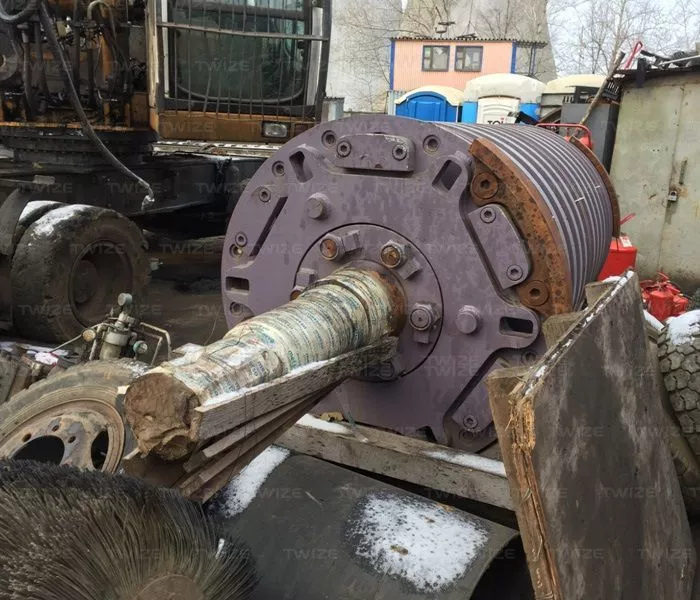

  • Исходная фотография ротора (фото 2)

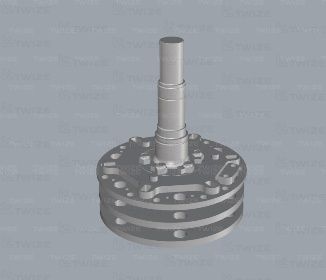

  • 3D-модель ротора (фото 1)

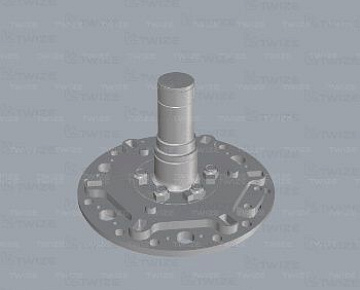

  • 3D-модель ротора (фото 2)

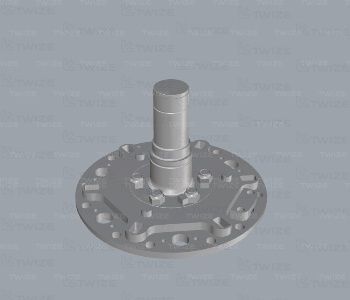

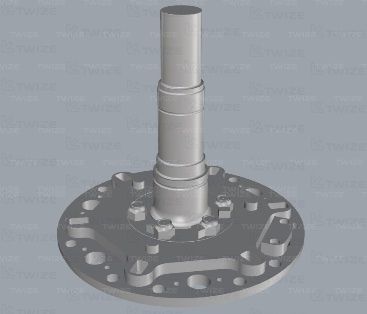

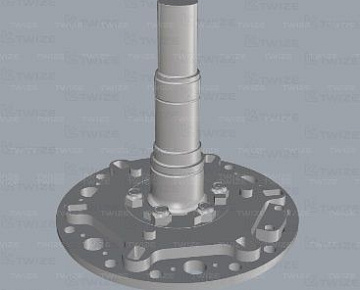

  • Твердотельная 3D-модель ротора

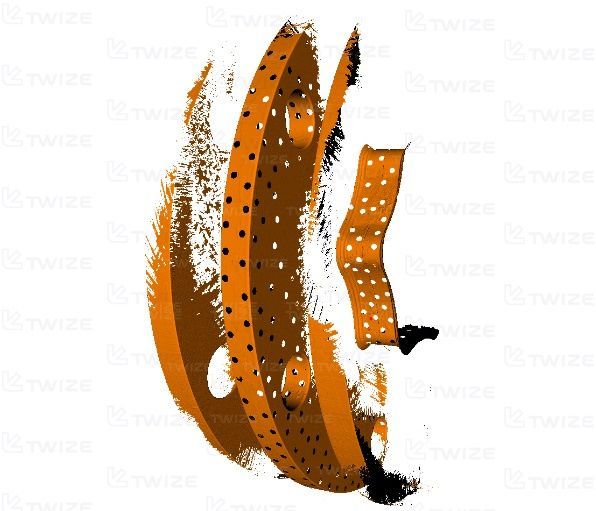

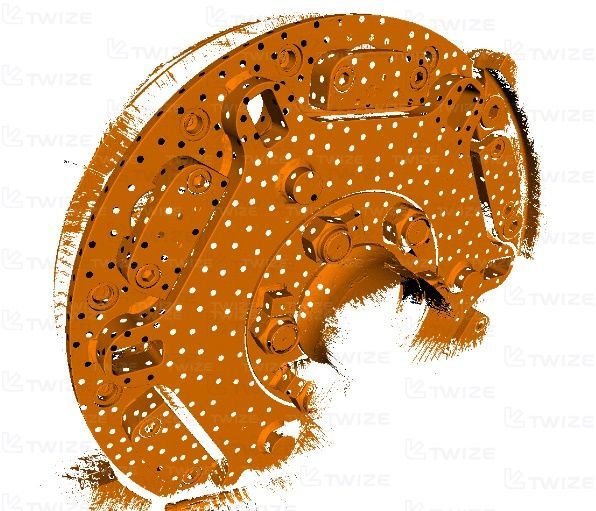

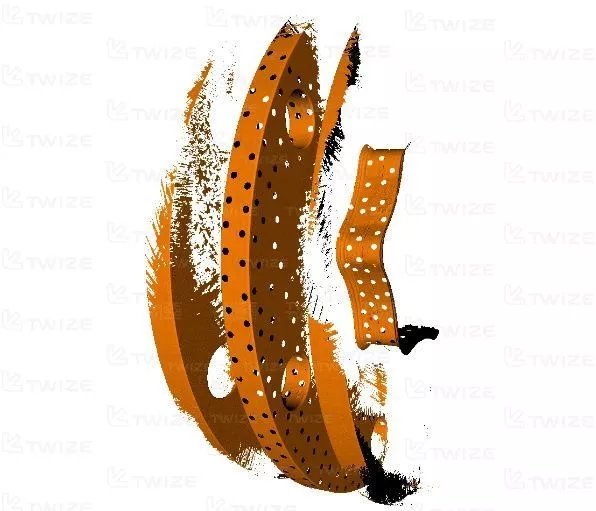

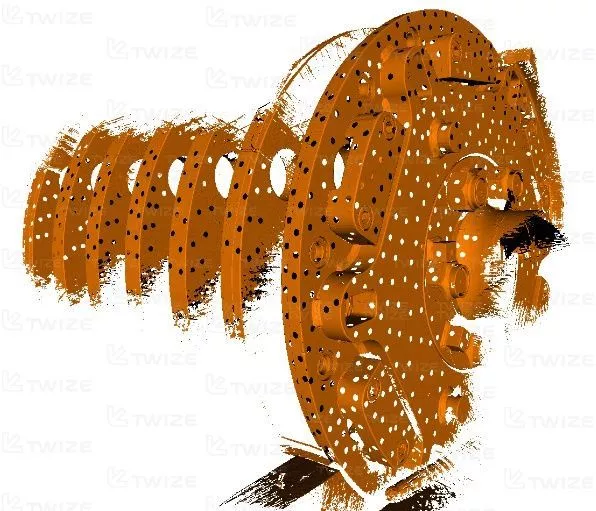

  • Результат 3D-сканирования ротора (фото 1)

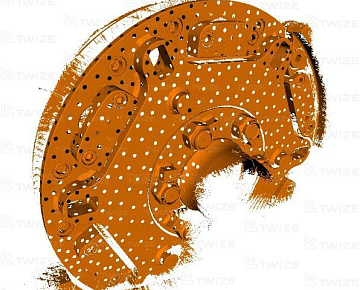

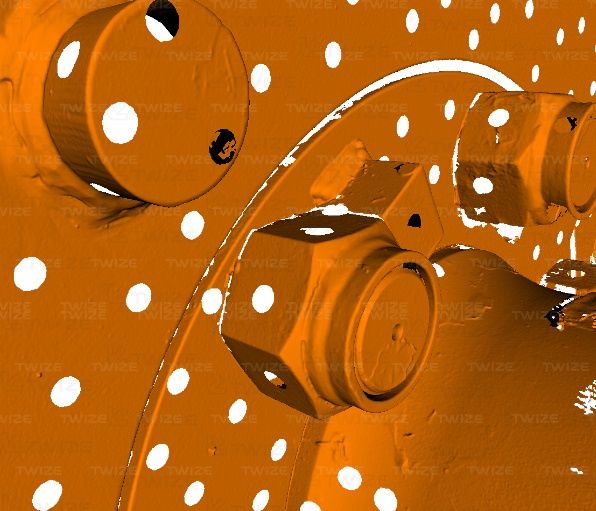

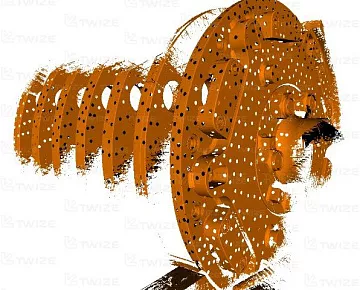

  • Результат 3D-сканирования ротора (фото 2)

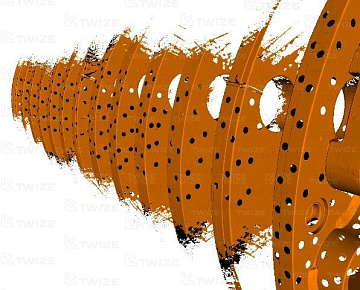

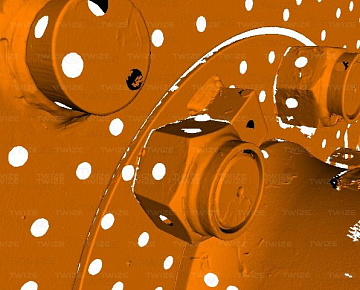

  • Результат 3D-сканирования ротора (фото 3)

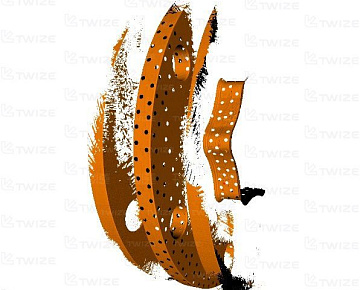

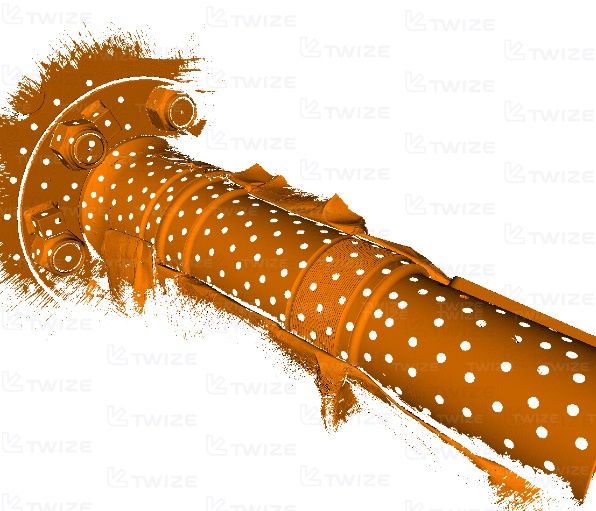

  • Результат 3D-сканирования ротора (фото 4)

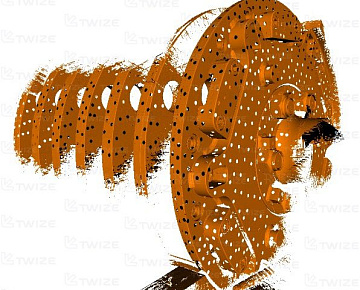

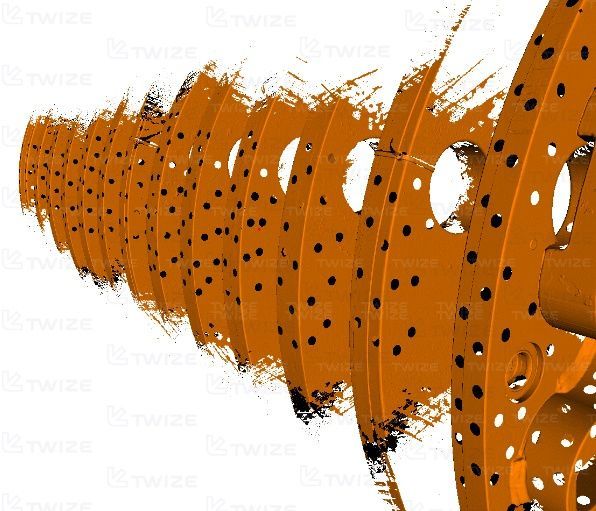

  • Результат 3D-сканирования ротора (фото 5)

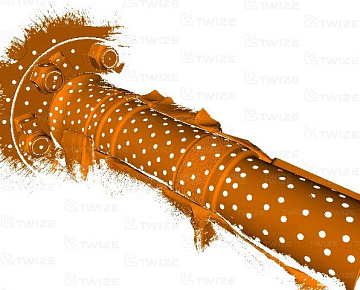

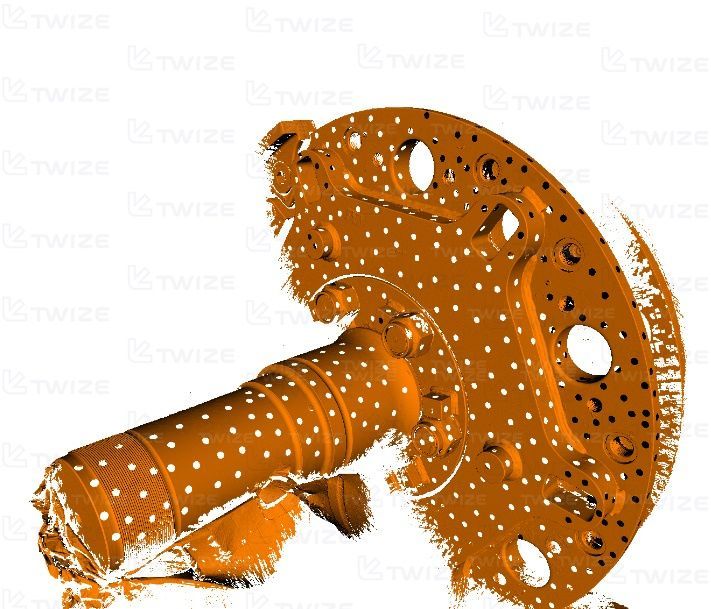

  • Результат 3D-сканирования ротора (фото 6)

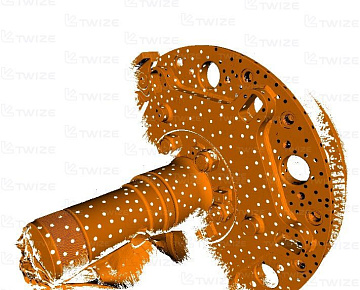

  • Результат 3D-сканирования ротора (фото 7)
