Создание пресс‑формы для производства

  • ЗD‑сканирование
  • ЗD‑моделирование

Задача

Создать пресс‑форму для изготовления облицовочных декоративных панелей.

Решение

Спроектирована матрица пресс‑формы, предназначенной для производства пластиковых декоративных панелей.

  • 1 этап

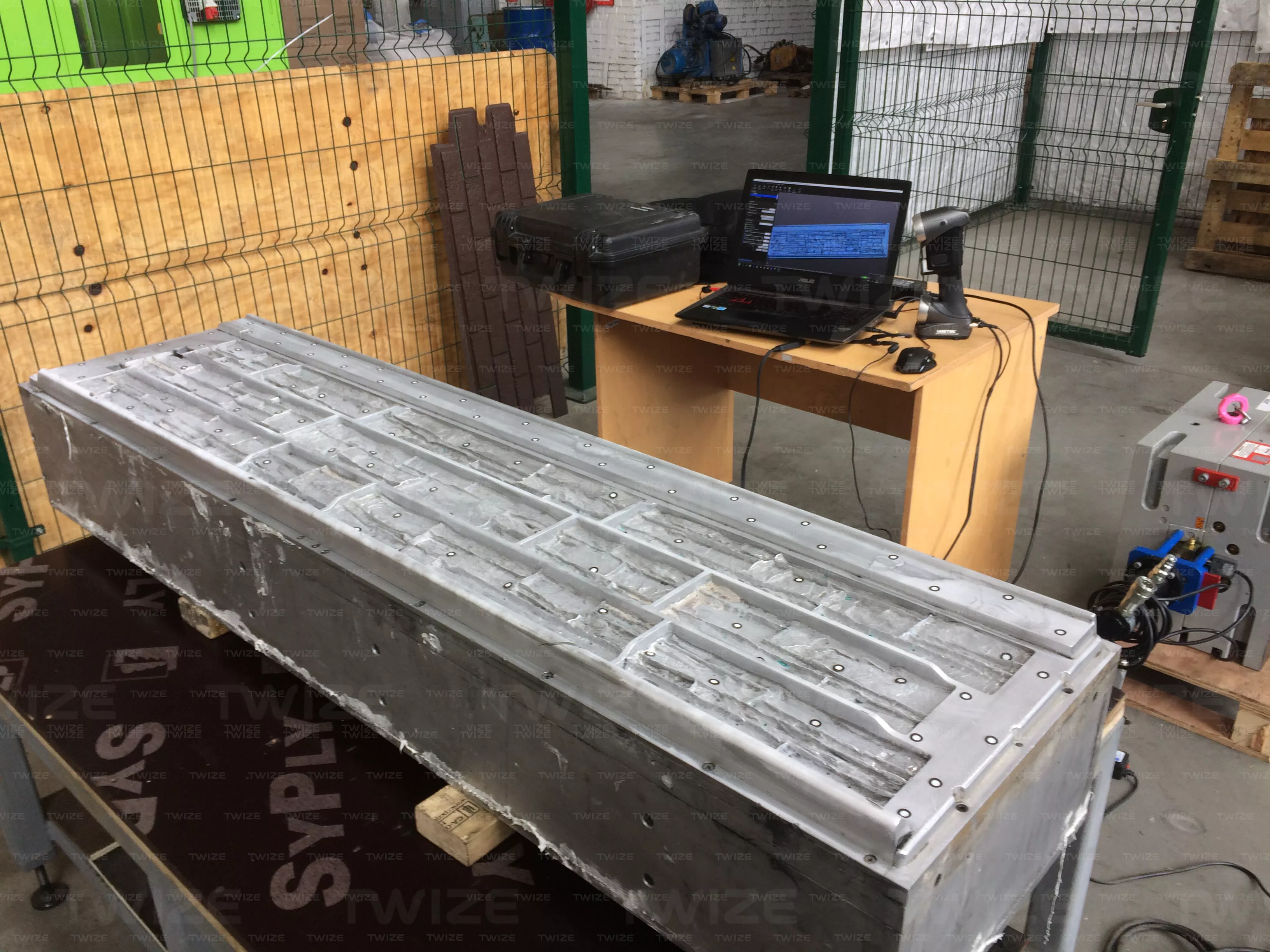

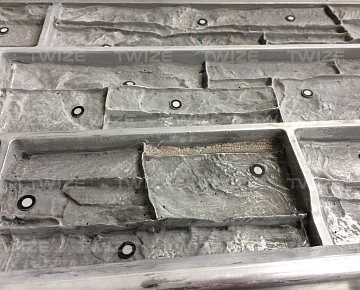

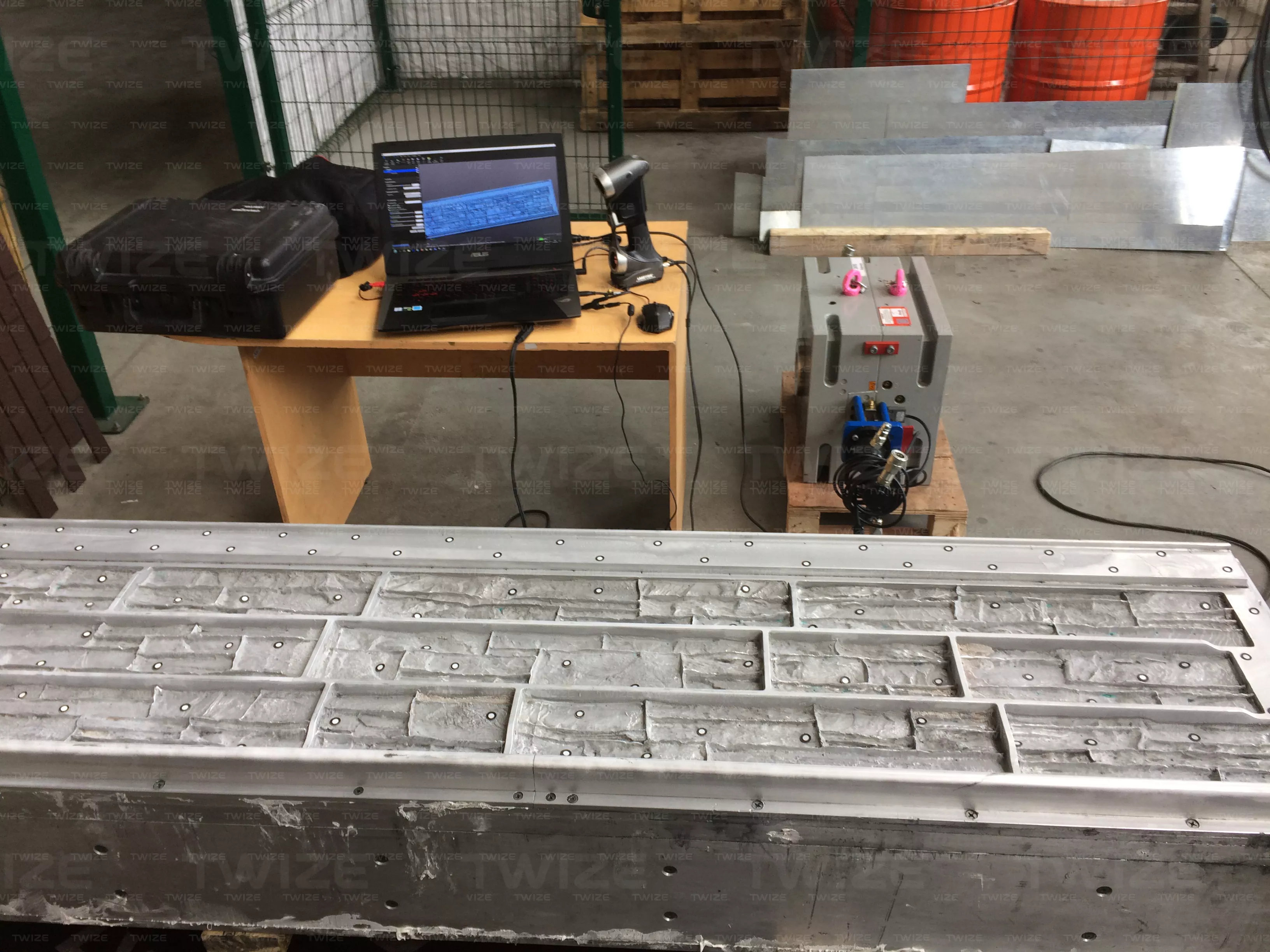

    3D‑cканирование

    3D‑сканер:

    Creaform HandySCAN 700

    Тип сканера:

    портативный лазерный

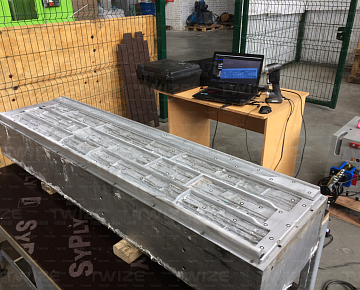

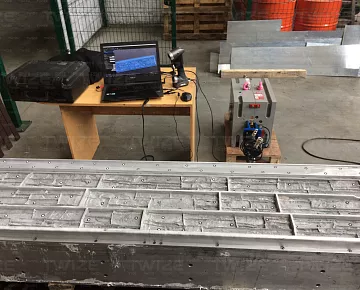

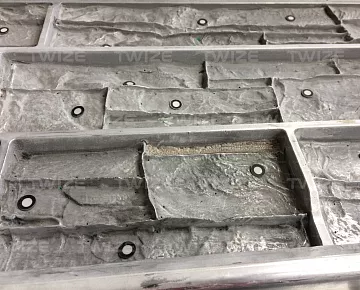

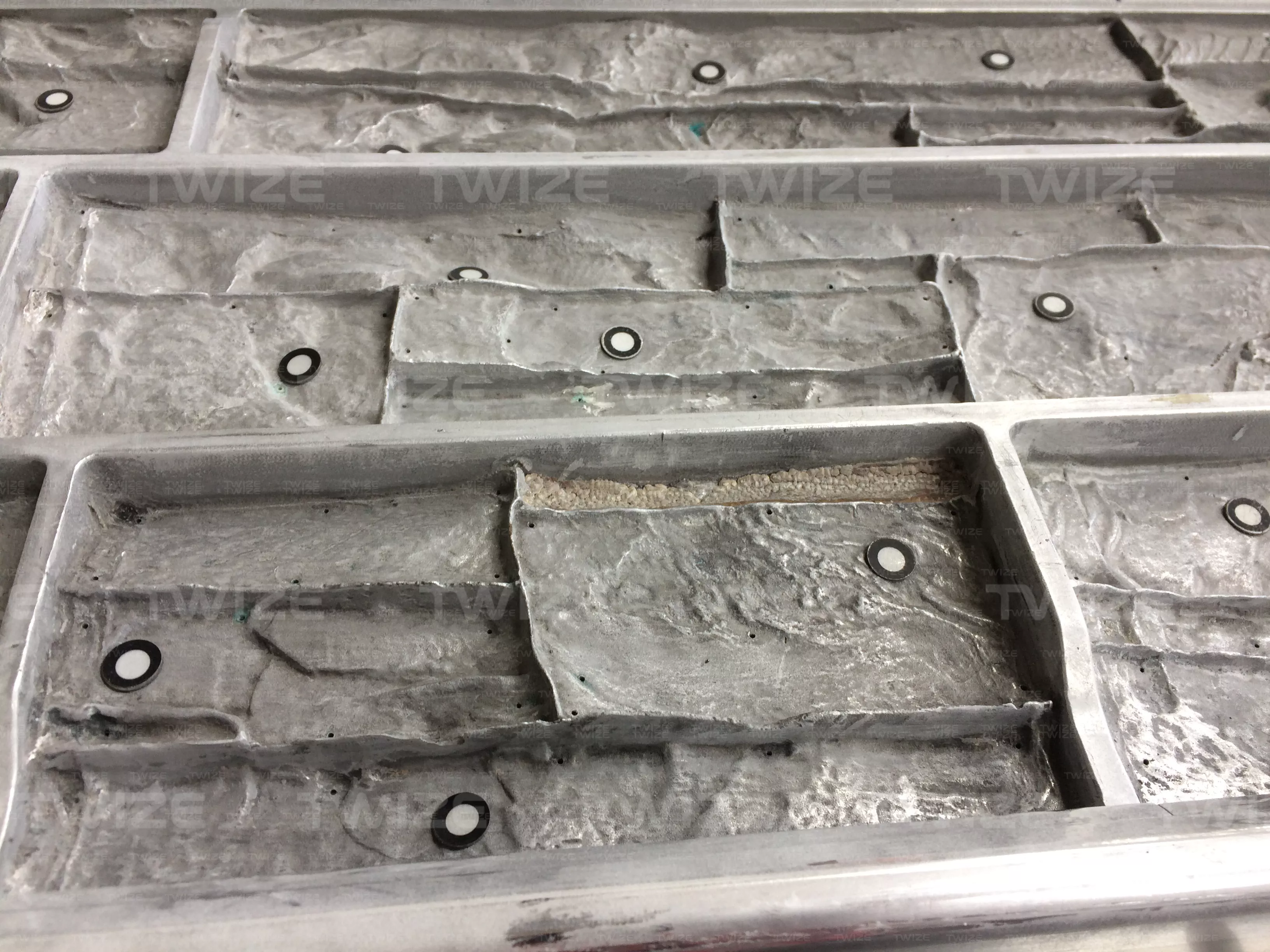

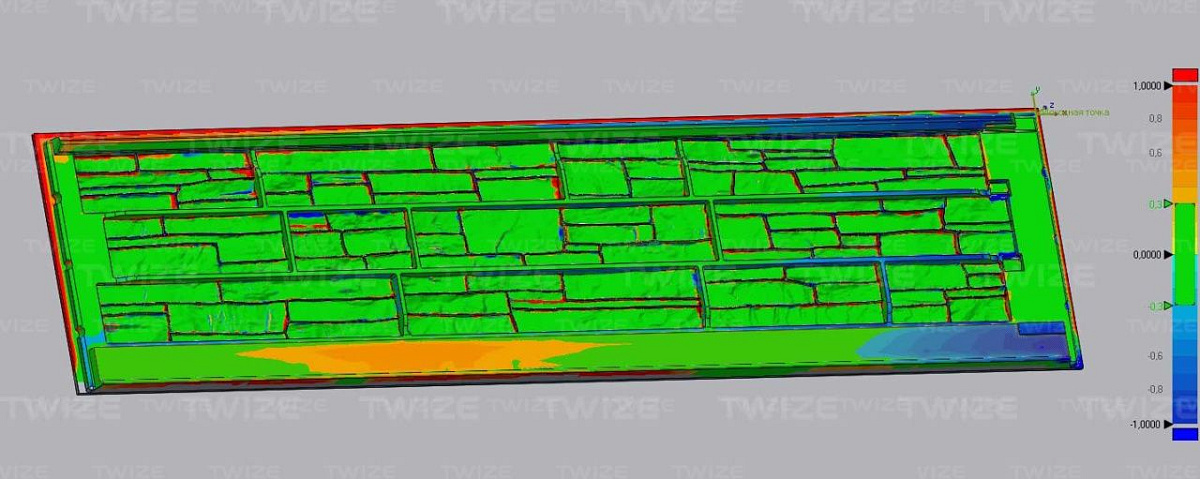

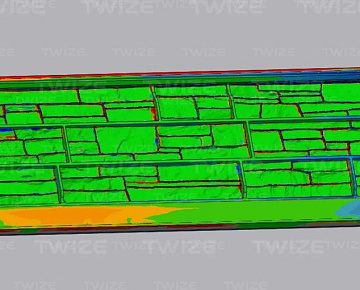

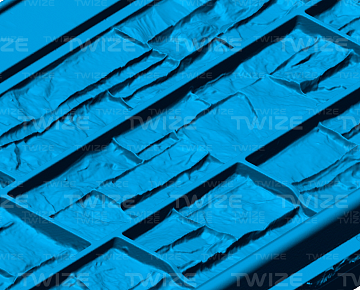

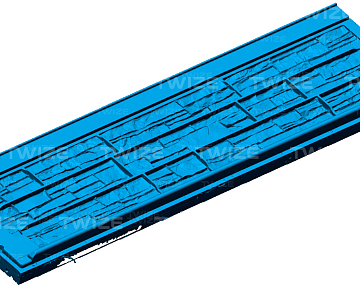

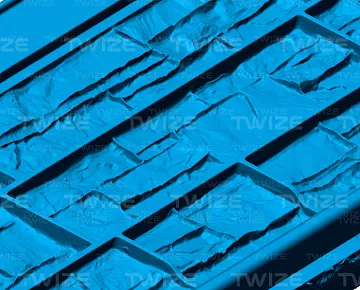

    Результат 3D‑сканирования:

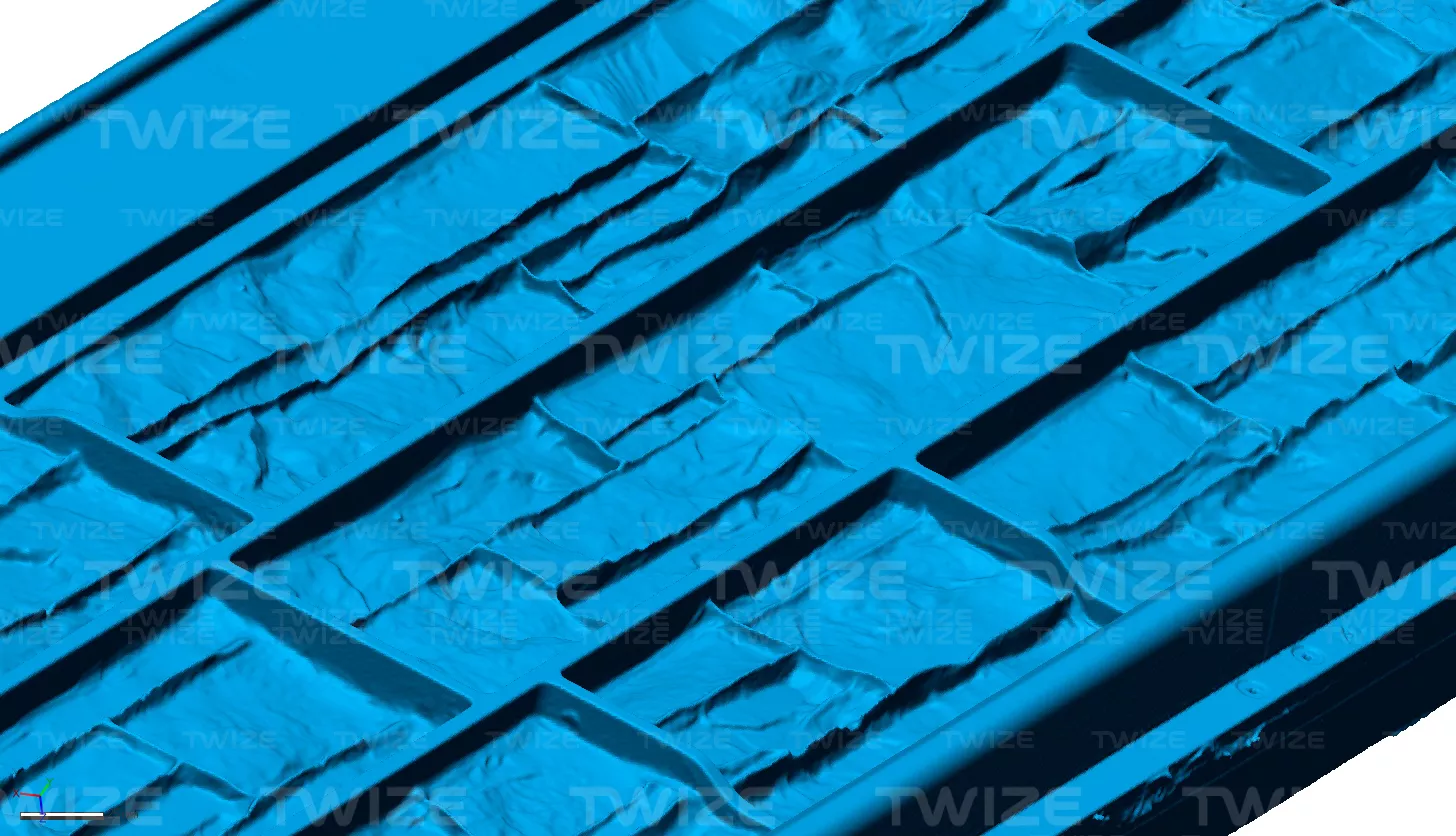

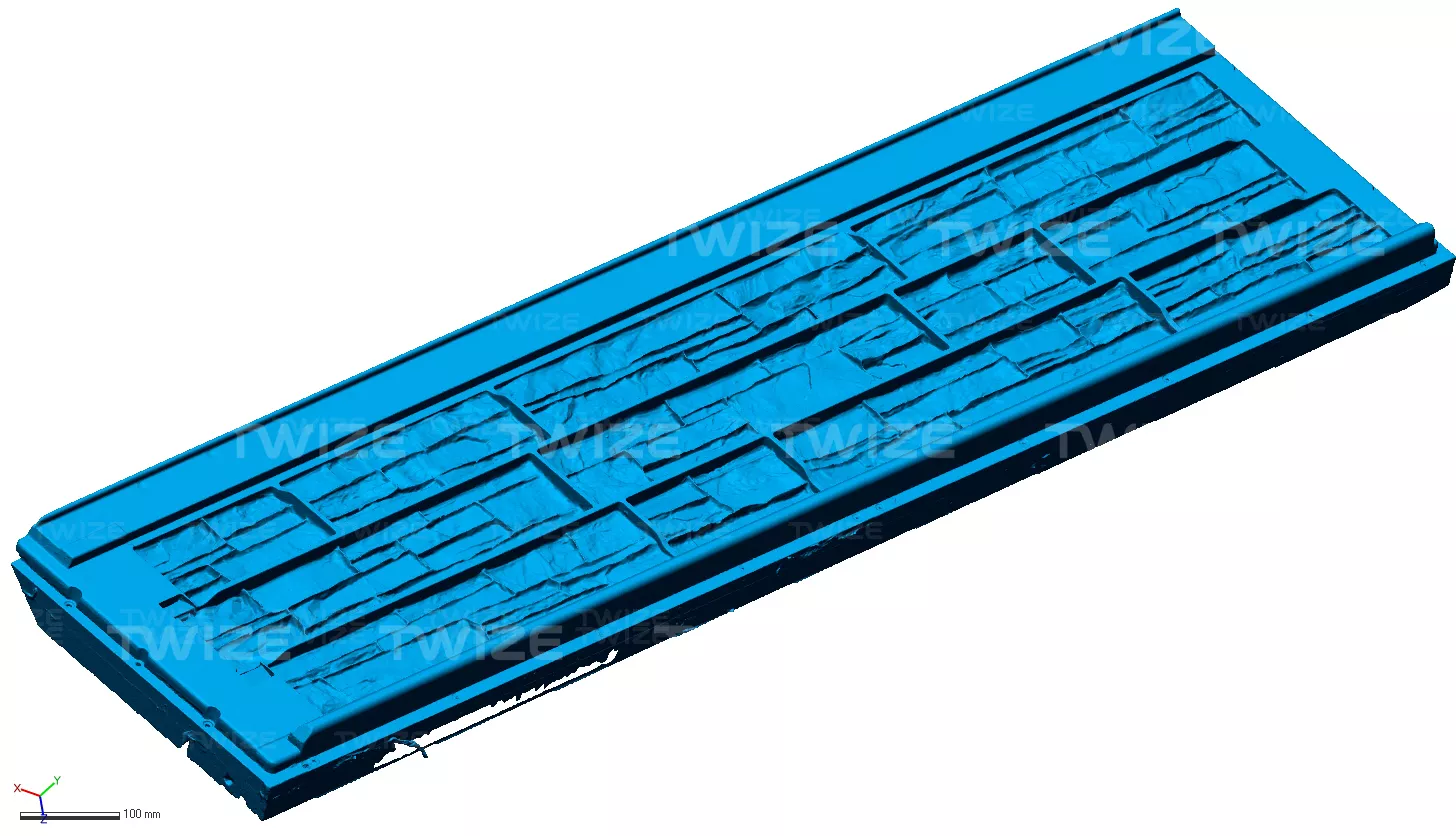

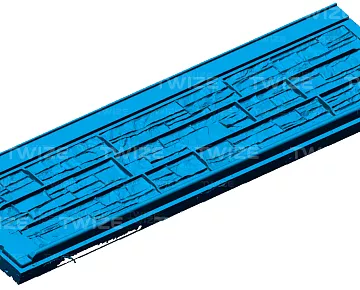

    полигональная 3D‑модель изделий

    Габаритные размеры объекта 3D‑сканирования:

    1655х405х45 мм

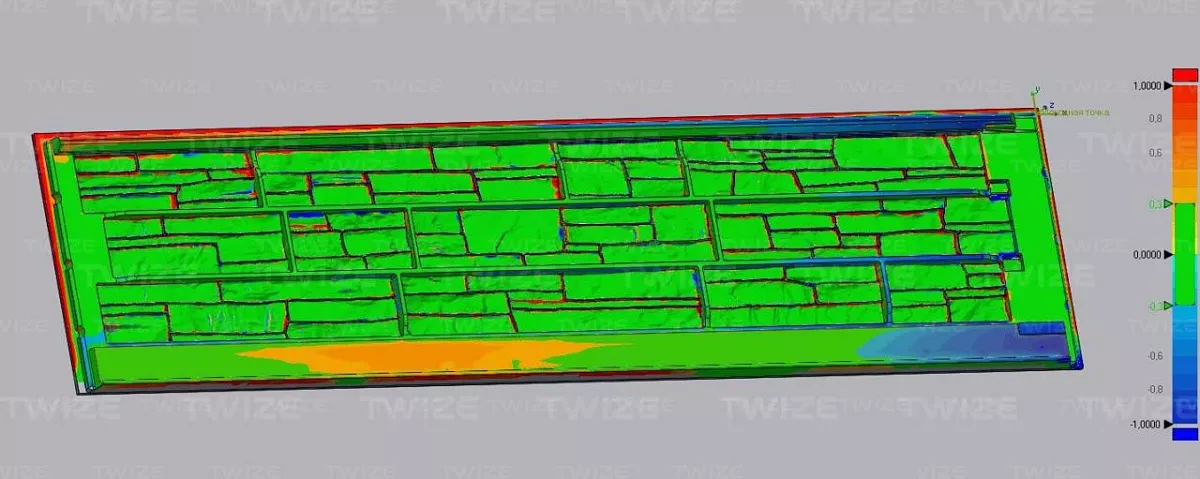

    Точность данных сканирования:

    30 микрон

    Время сканирования:

    1 час

    Формат файла:

    .STL

  • 2 этап

    3D‑моделирование

    Используемое ПО:

    Geomagic Design X

    Используемые данные:

    облако точек в формате .STL

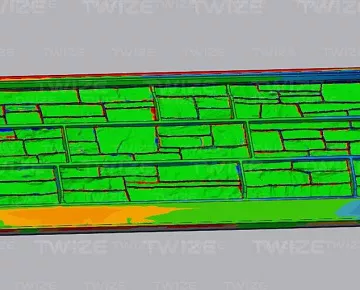

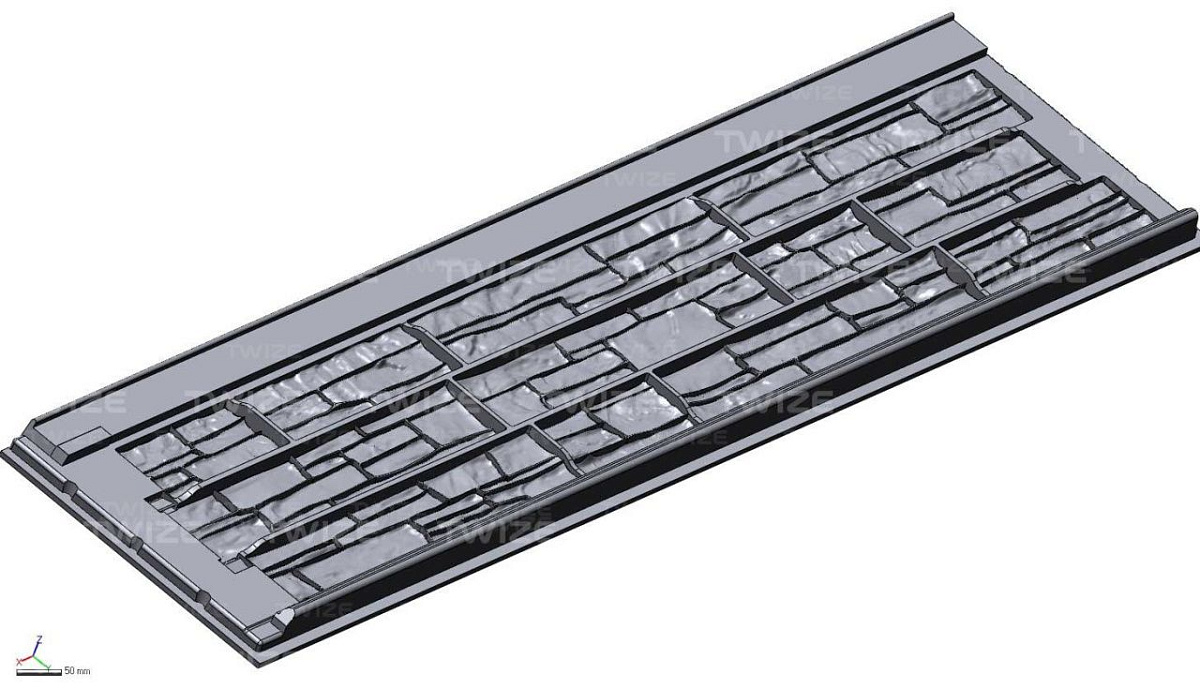

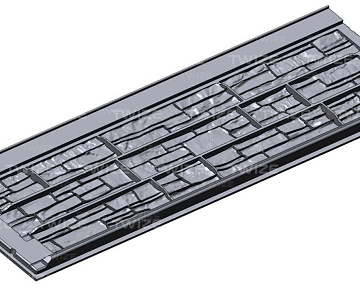

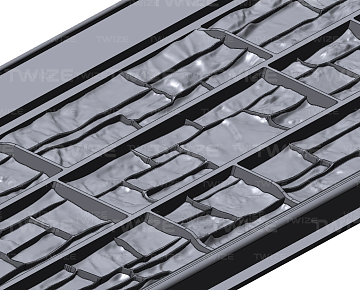

    Результат работы:

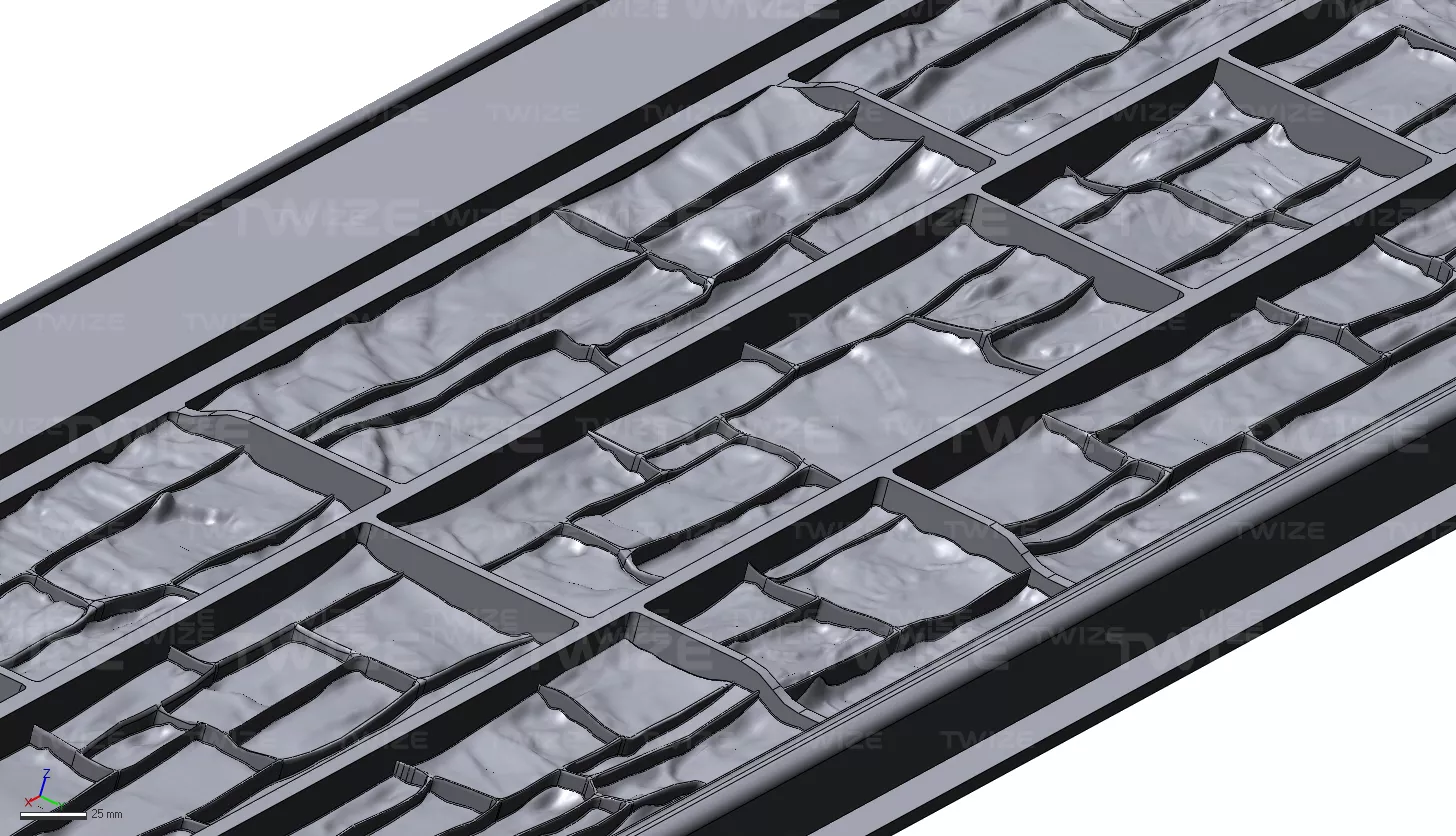

    твердотельная CAD‑модель

    Формат файла:

    .x_t, .igs, .stp
