Создание CAD-модели втулки

  • ЗD‑сканирование
  • ЗD‑моделирование

Задача

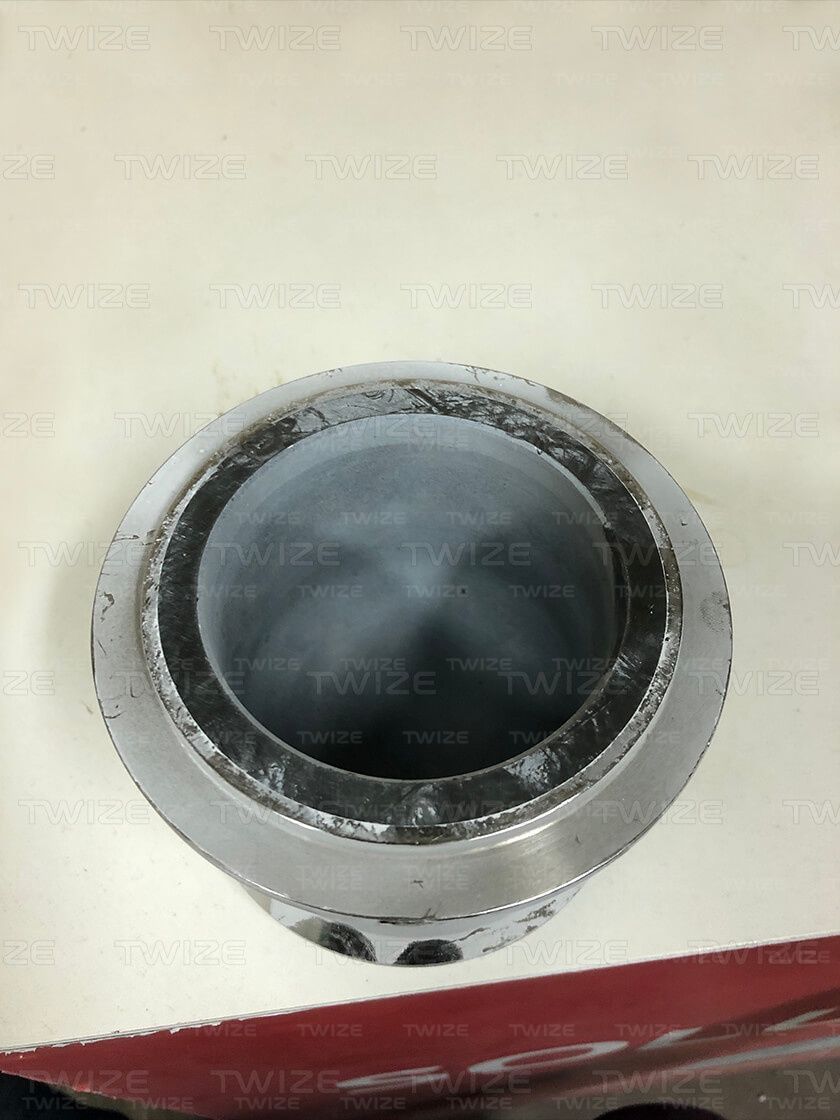

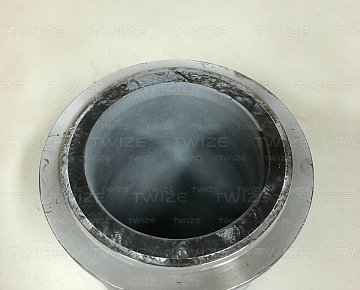

Произвести втулку по имеющемуся образцу.

Решение

Проведено 3D‑сканирование образца, создана CAD‑модель.

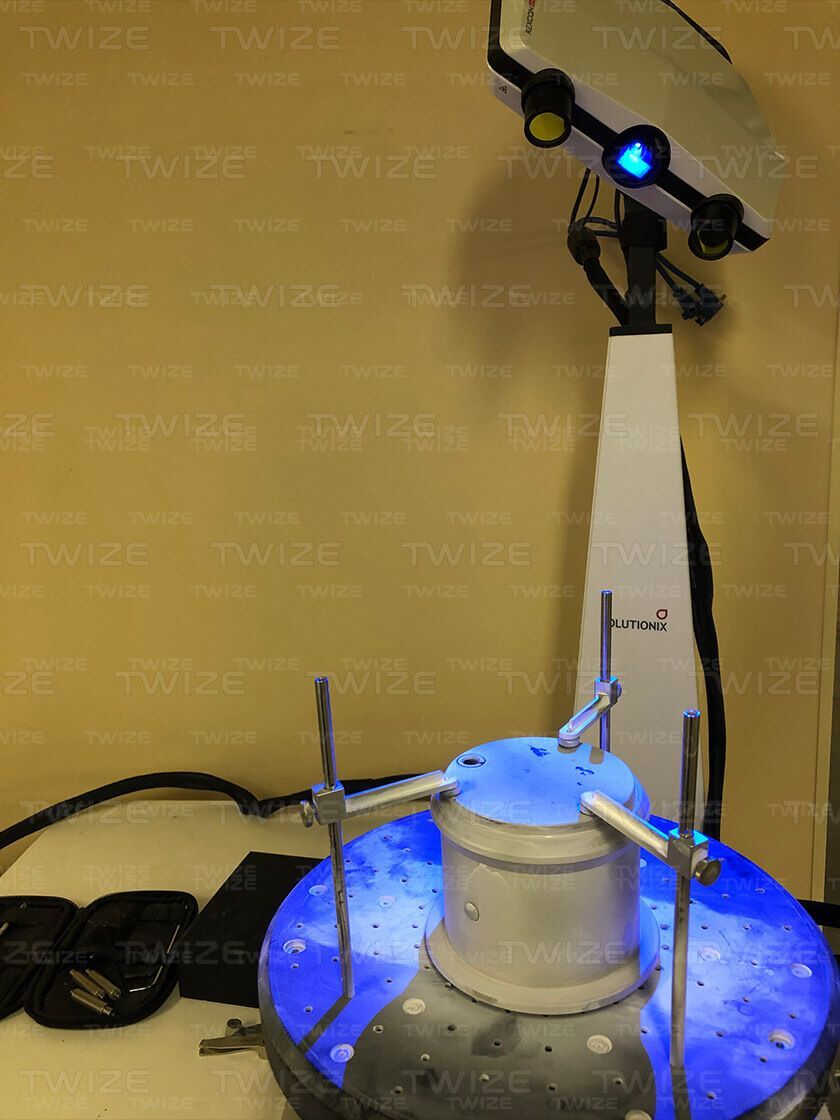

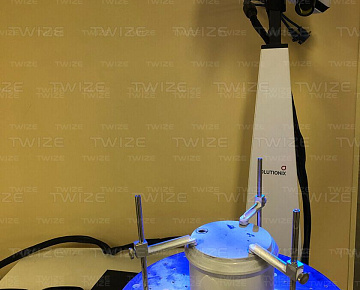

  • 1 этап

    3D‑сканирование

    3D‑сканер:

    Solutionix CS2+

    Тип сканера:

    оптический стационарный

    Габаритные размеры втулки:

    150 х 150 х 200 мм

    Точность данных сканирования:

    8 микрон

    Время сканирования:

    1 час

    Результат сканирования:

    полигональная 3D‑модель втулки

    Формат файла:

    .STL

  • 2 этап

    3D‑моделирование

    Используемое ПО:

    Geomagic Design X

    Используемые данные:

    облако точек в формате .STL

    Время моделирования:

    8 часов

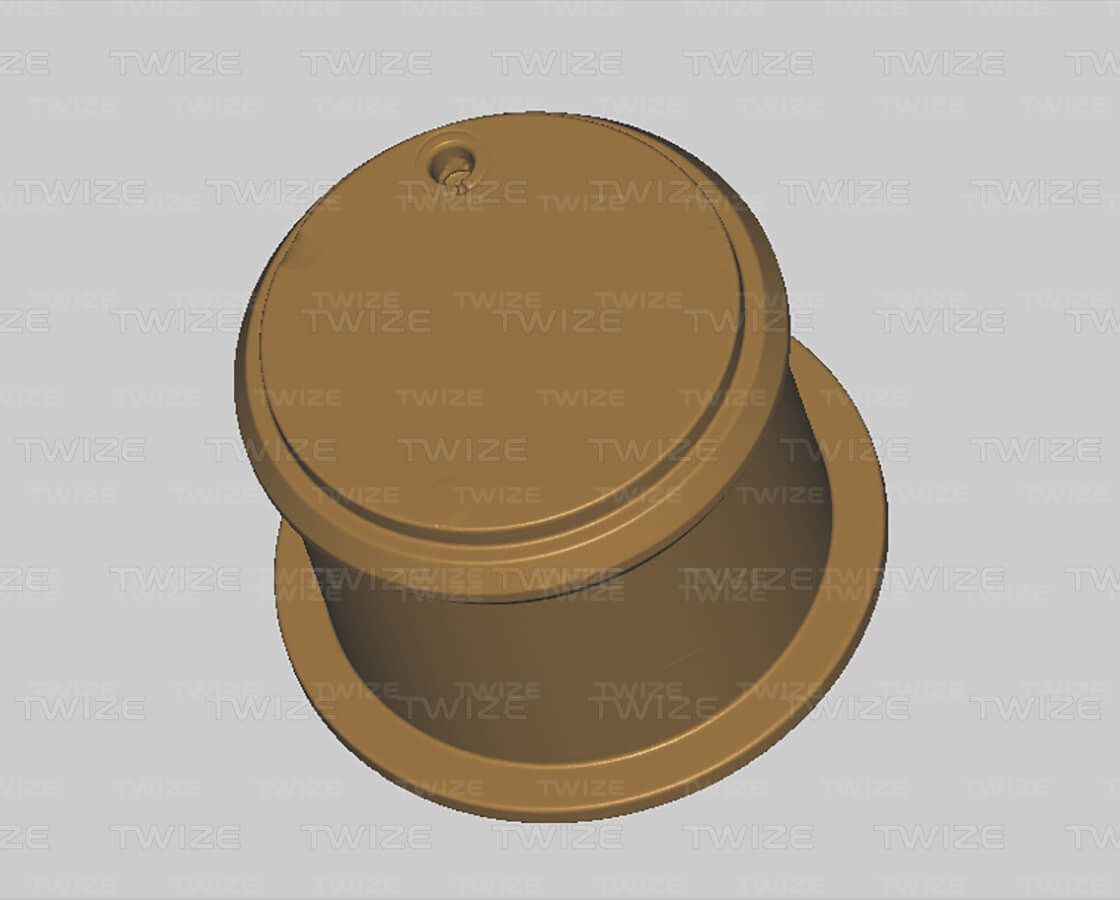

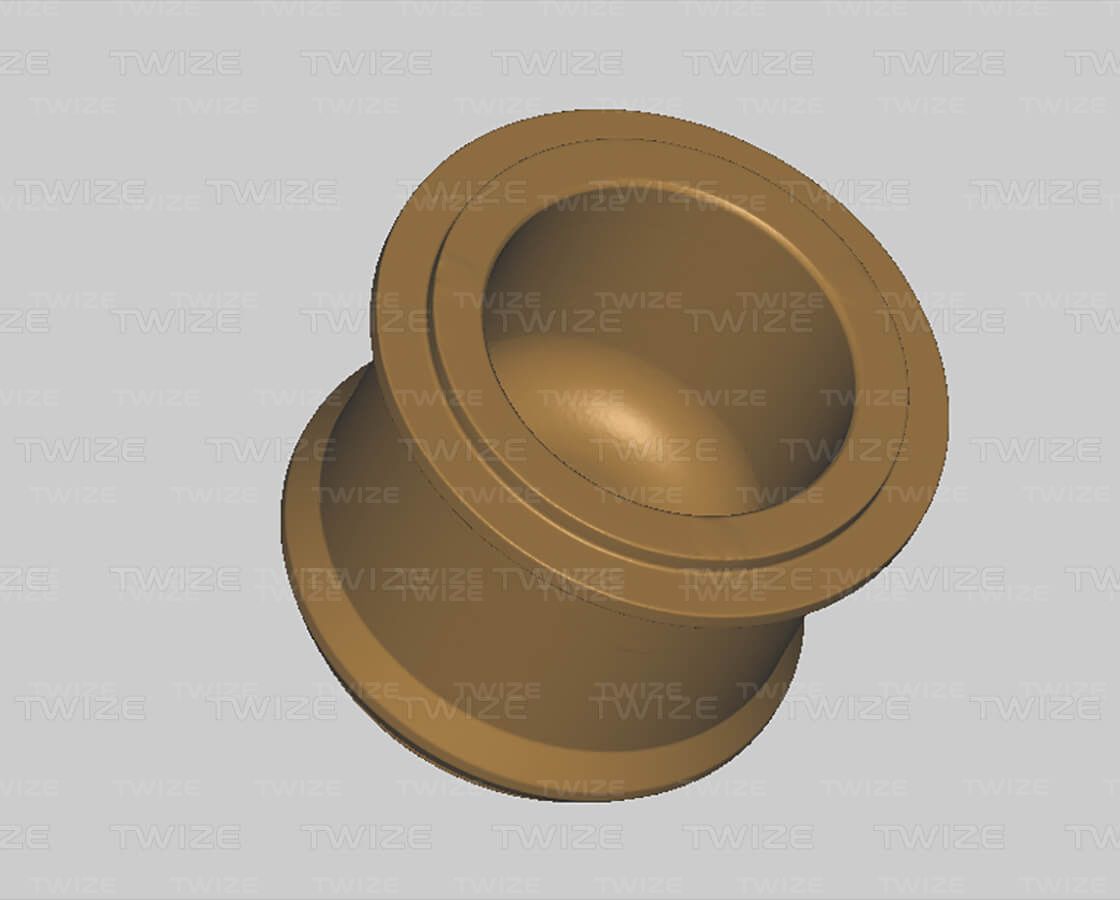

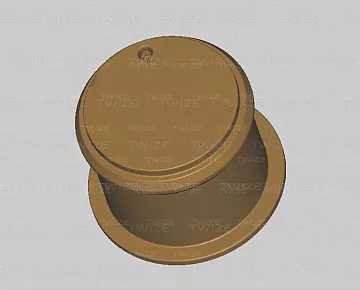

    Результат работы:

    твердотельная CAD‑модель

    Формат файла:

    .x_t, .igs, .stp
