Создание CAD‑модели колеса насоса для нефтедобычи

  • ЗD-моделирование
  • ЗD-сканирование

Задача

Создать точную копию колеса с целью дальнейшего производства путем металлического литья с применением мехобработки.

Решение

Провести высокоточное 3D‑сканирование колеса с точностью до 8 микрон.

По полученной 3D‑модели создать CAD‑модель колеса.

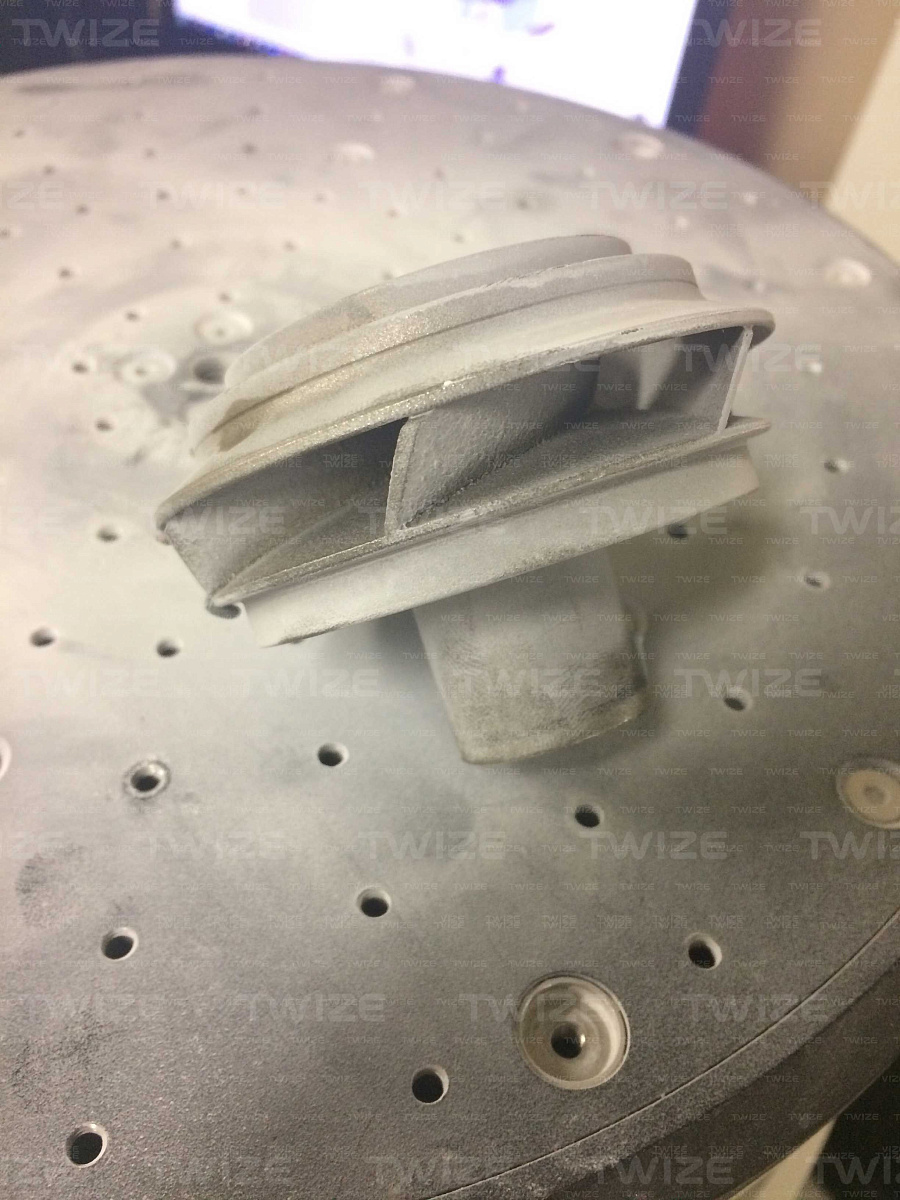

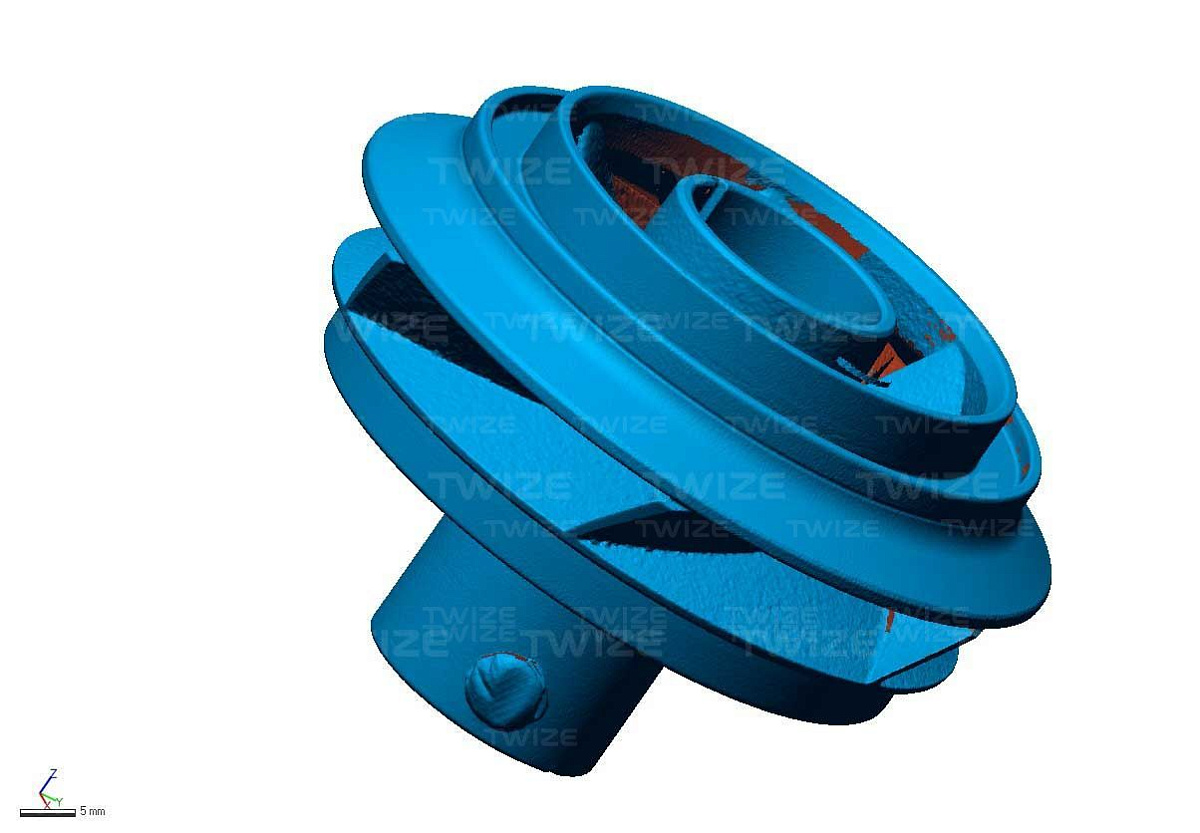

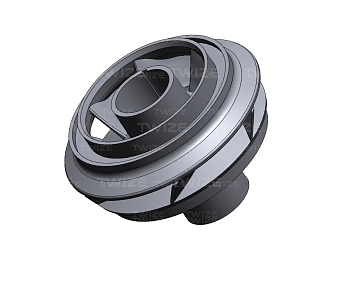

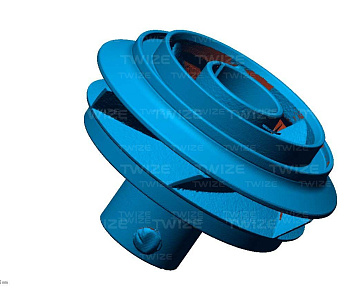

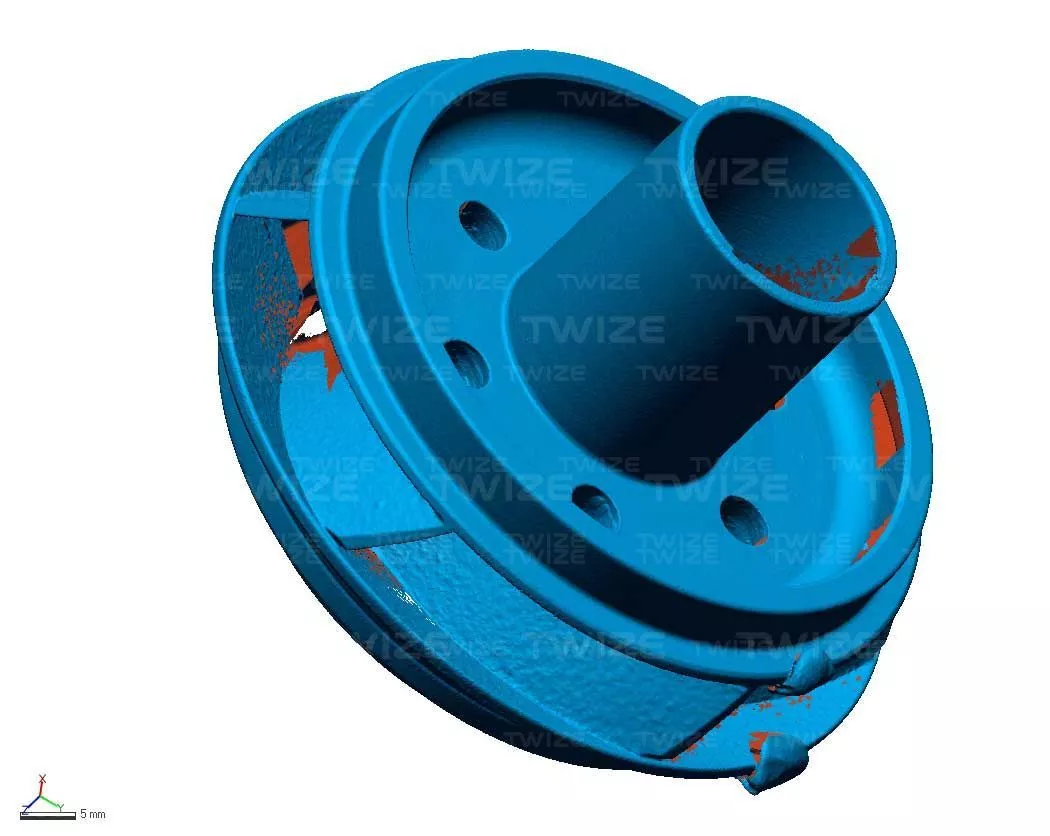

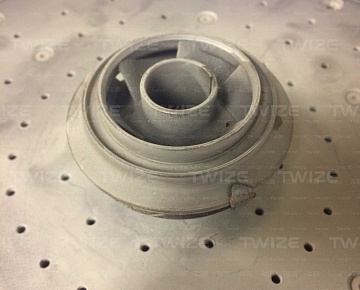

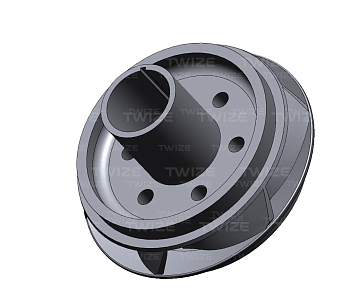

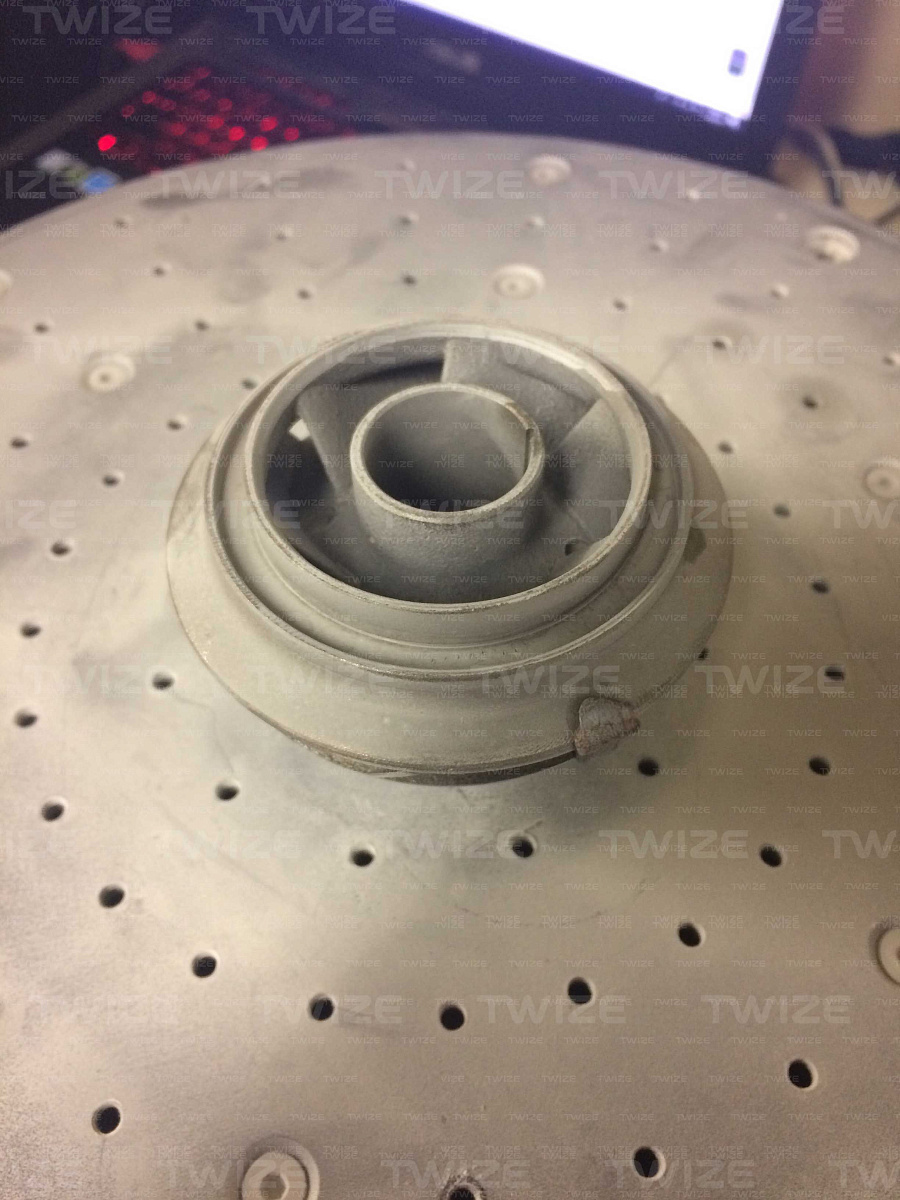

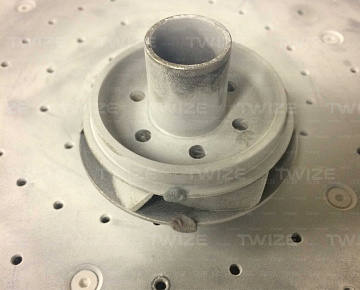

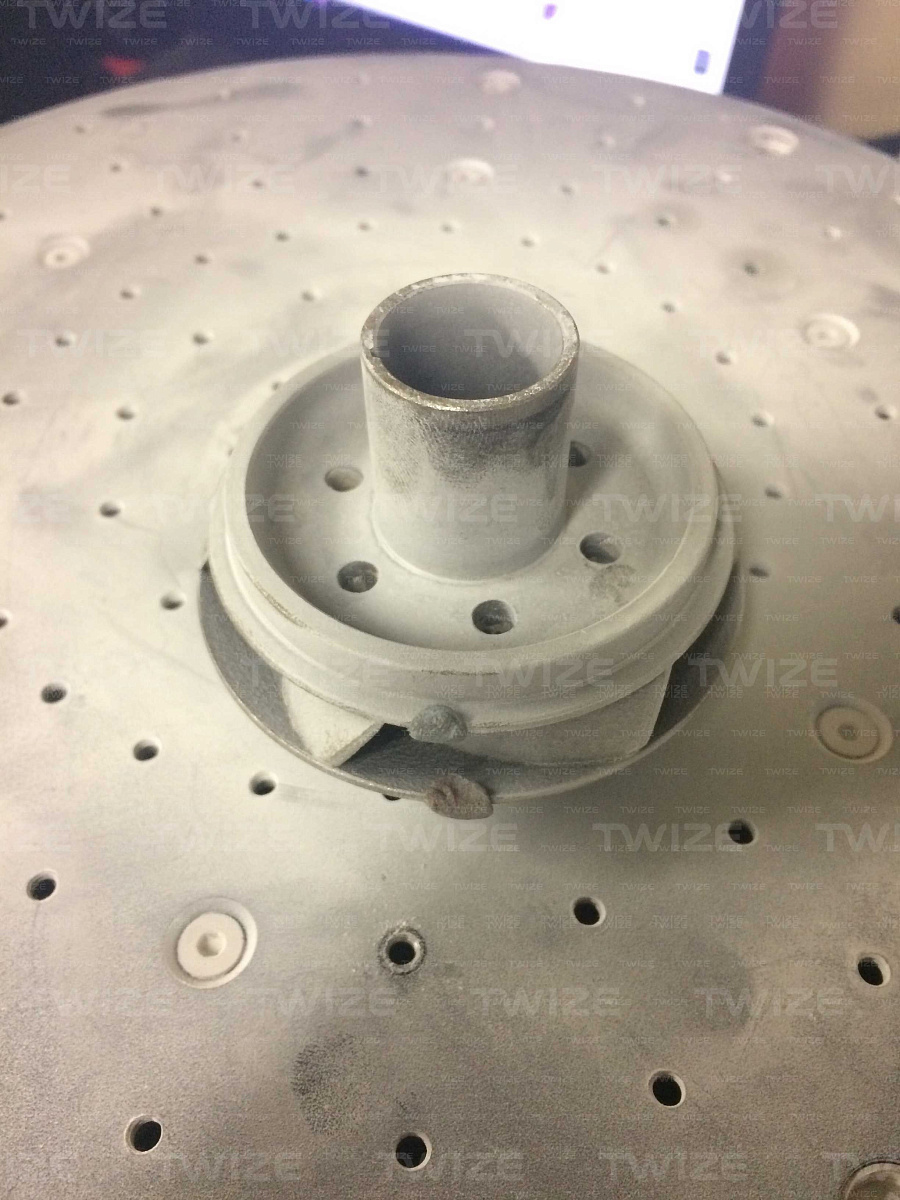

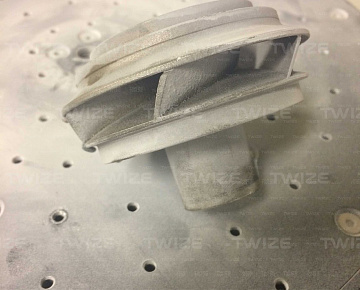

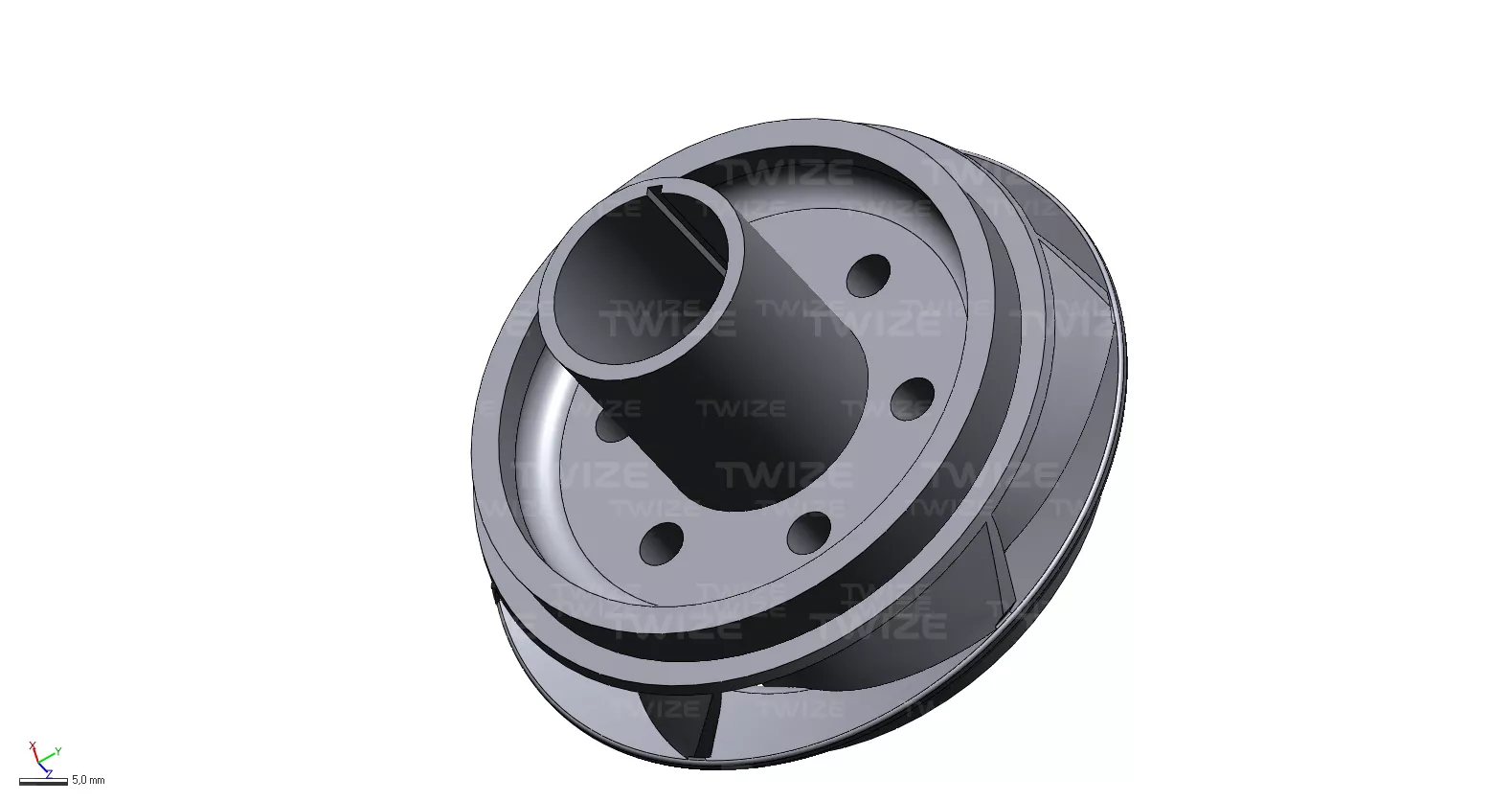

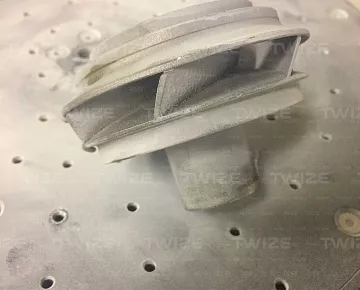

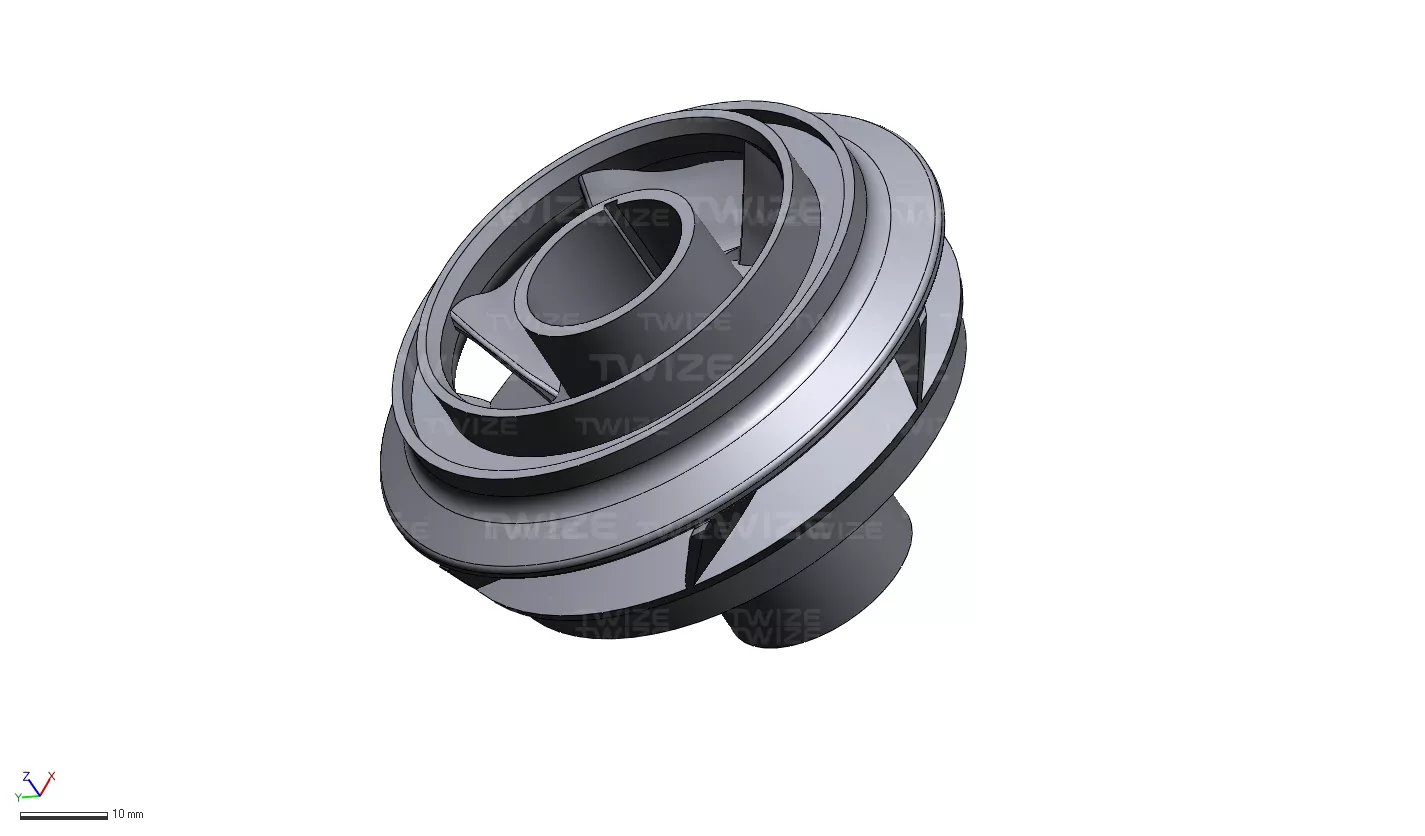

Создание CAD‑модели колеса насоса для нефтедобычи - вид 1 Увеличить Создание CAD‑модели колеса насоса для нефтедобычи - вид 2 Увеличить Создание CAD‑модели колеса насоса для нефтедобычи - вид 3 Увеличить Создание CAD‑модели колеса насоса для нефтедобычи - вид 4 Увеличить Создание CAD‑модели колеса насоса для нефтедобычи - вид 5 Увеличить Создание CAD‑модели колеса насоса для нефтедобычи - вид 6 Увеличить Создание CAD‑модели колеса насоса для нефтедобычи - вид 7 Увеличить
  • 1 этап

    3D-cканирование

    3D-сканер:

    Solutionix D700

    Тип сканера:

    оптический стационарный

    Результат 3D-сканирования:

    ультраточная 3D-модель колеса

    Габаритные размеры объекта 3D-сканирования:

    D=75мм; L= 50мм

    Точность данных сканирования:

    8 микрон

    Время сканирования:

    1 час

    Формат файла:

    .STL

  • 2 этап

    3D-моделирование

    Используемое ПО:

    Geomagic Design X

    Используемые данные:

    результат 3D-сканирования

    Время анализа отклонений:

    10 минут

    Результат работы:

    CAD-модель колеса

    Формат файла:

    .STP; .IGS; .X_T
