Создание обмерных чертежей проекта винтовой лестницы

  • ЗD‑сканирование
  • ЗD‑моделирование
  • Обмерные работы

Задача

Разработать комплект обмерных чертежей для разработки проекта реставрации винтовой лестницы.

Решение

Для выполнения задачи использовалось 3D‑сканирование как исходный материал для создания чертежей будущей лестницы. После этого наши специалисты в кратчайшие сроки подготовили комплект обмерных чертежей.

  • 1 этап

    3D‑cканирование

    3D‑сканер:

    FARO S 150

    Тип сканера:

    лазерный сканер

    Результат 3D‑сканирования:

    облако точек лестницы

    Габаритные размеры объекта 3D‑сканирования:

    15 м х 4 м

    Точность данных сканирования:

    2 мм

    Время сканирования:

    1 рабочий день

    Количество стоянок:

    74

    Формат файла:

    .RCP

  • 2 этап

    3D‑моделирование

    Используемое ПО:

    Autodesk Revit

    Используемые данные:

    результат 3D‑сканирования

    Время сборки облака точек в  единую модель:

    1 рабочий день

    Результат работы:

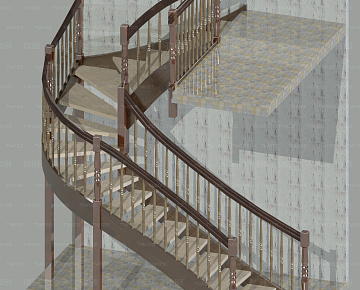

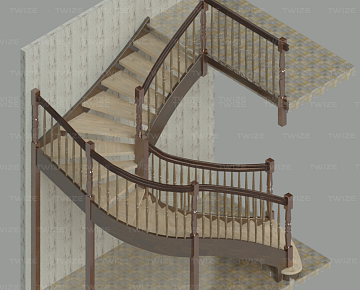

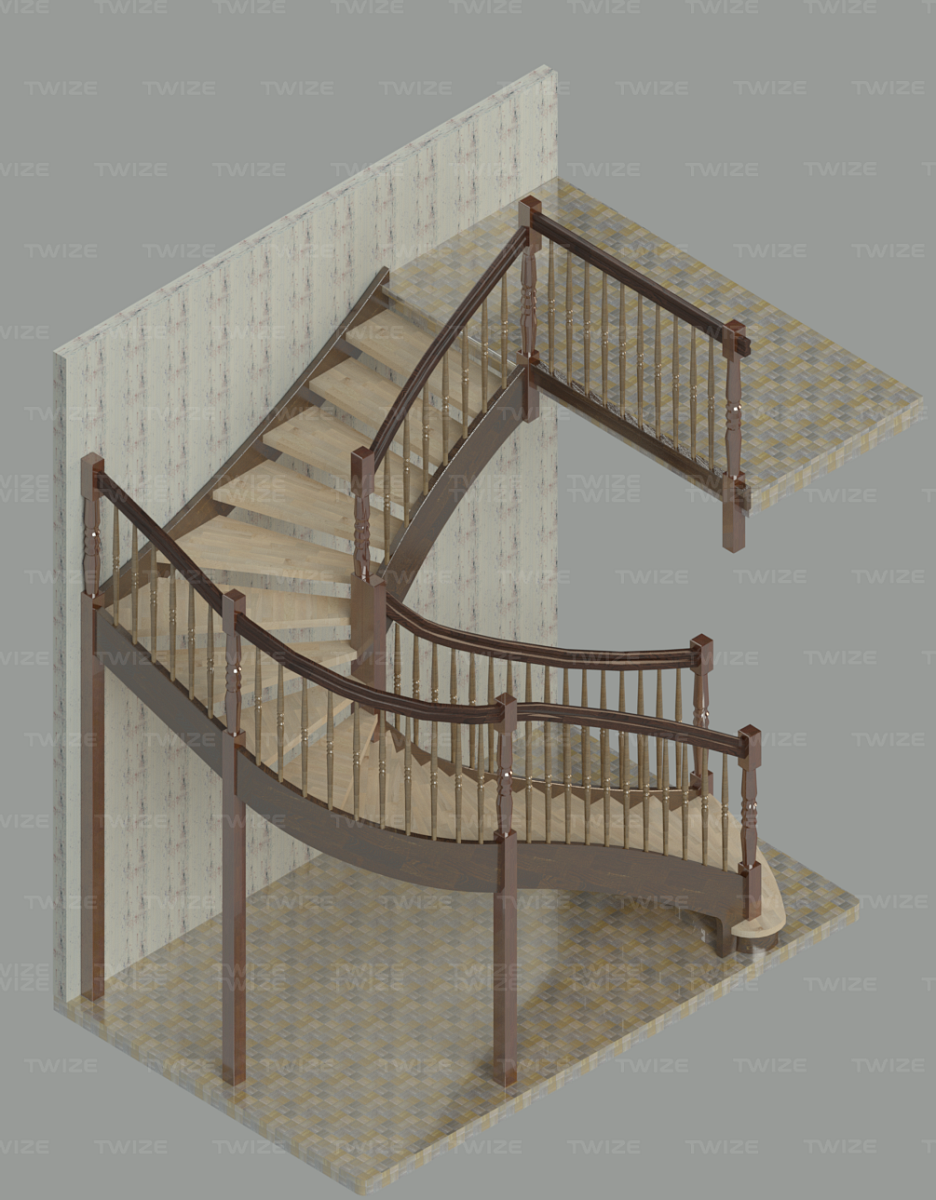

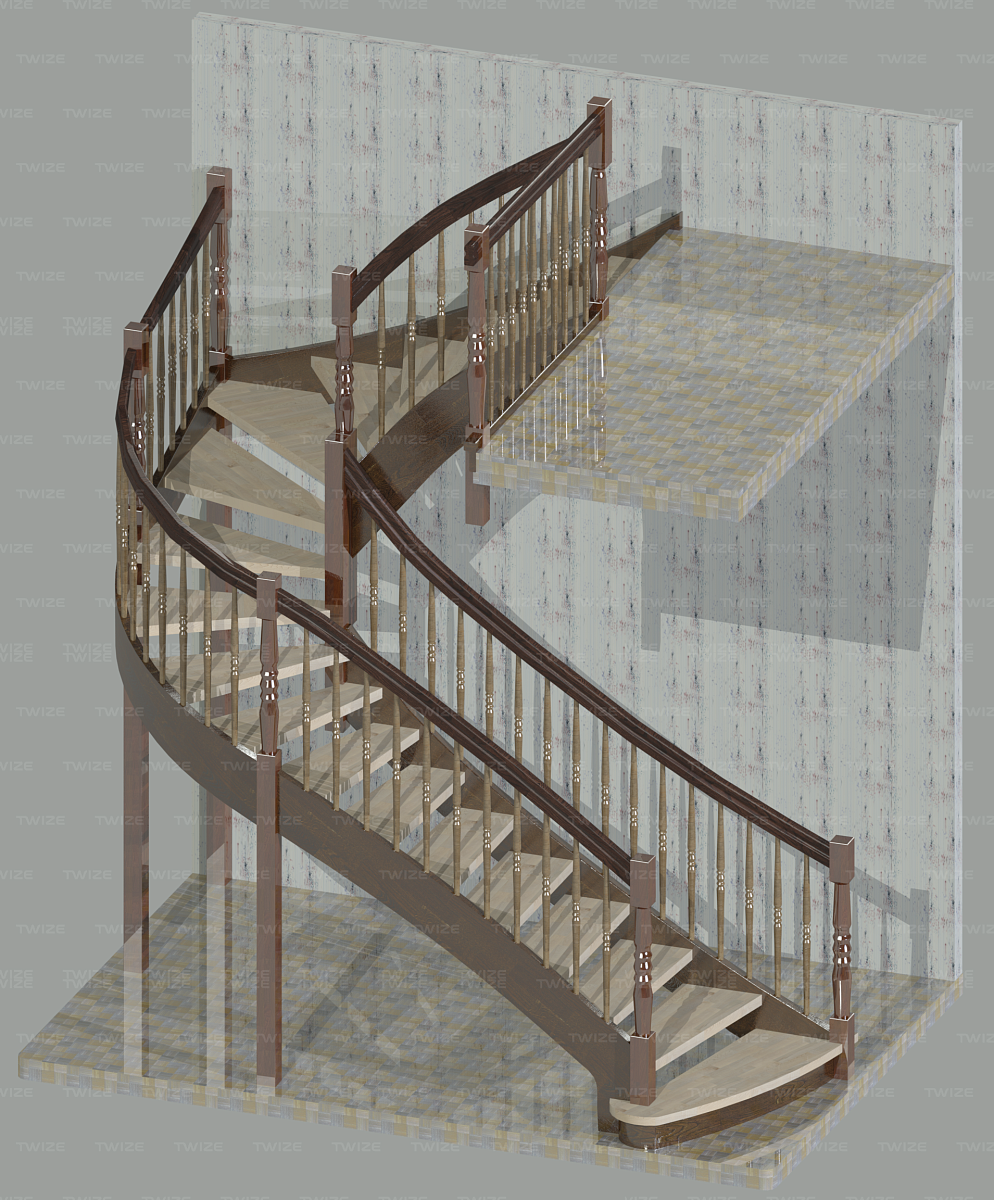

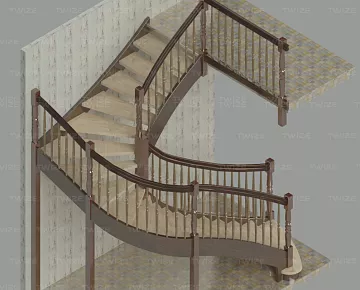

    3D‑модель лестницы

    Формат файла:

    .RVT

  • 3 этап

    Создание чертежей

    Время на создание чертежей:

    14 часов

    Результат работы:

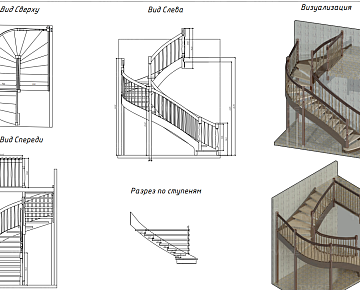

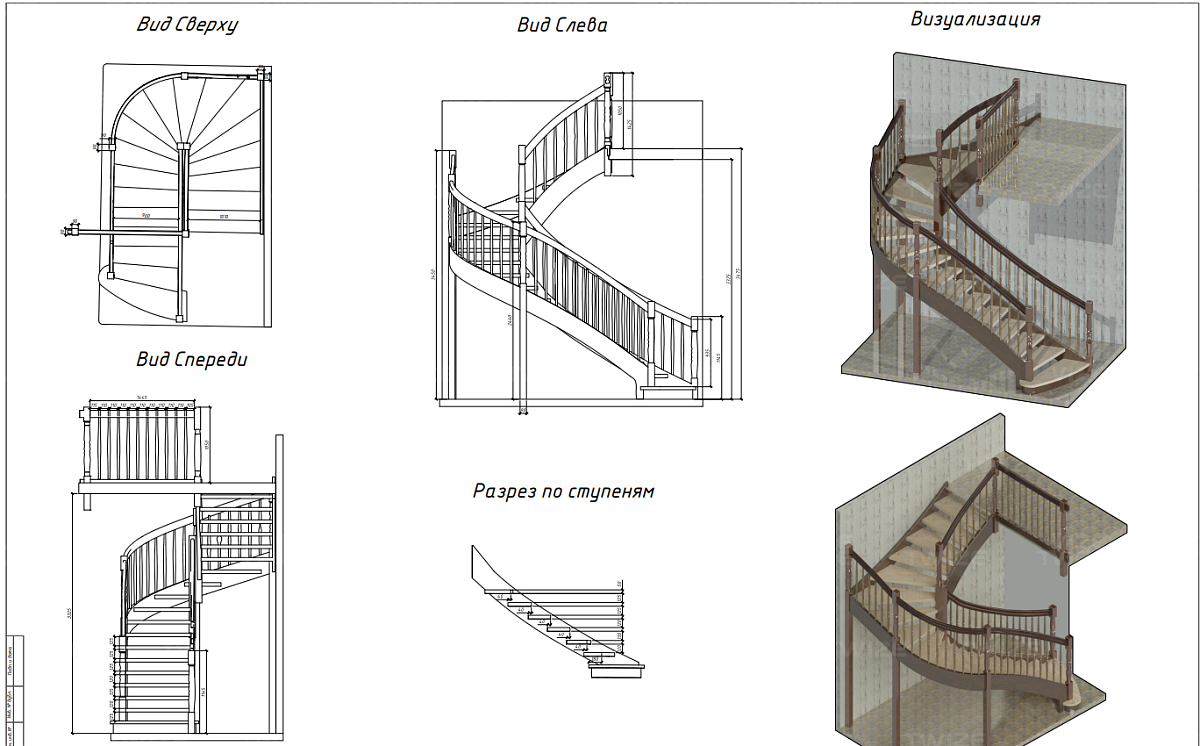

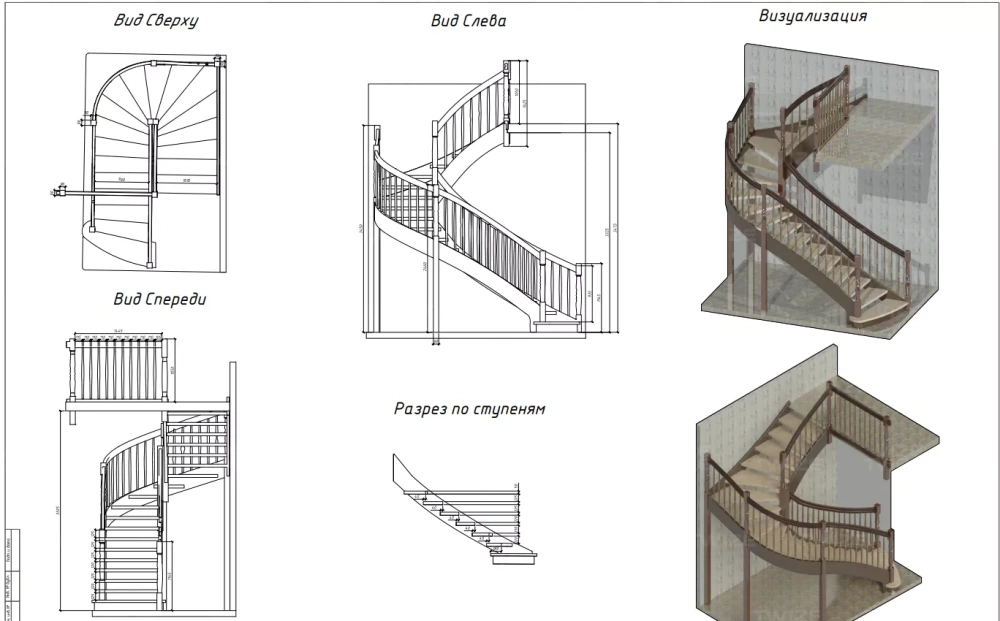

    чертеж винтовой лестницы

    Формат файла:

    .DWG и .PDF
