Создание 3D-модели высокопроизводительного насоса

  • ЗD‑сканирование

Задача

Произвести изделие по предоставленному образцу.

Решение

Проведено 3D‑сканирование насоса с внутренними компонентами.

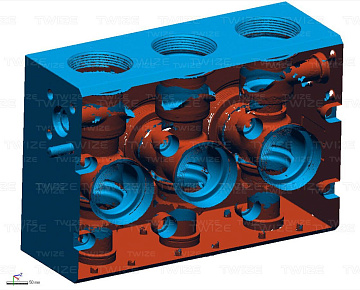

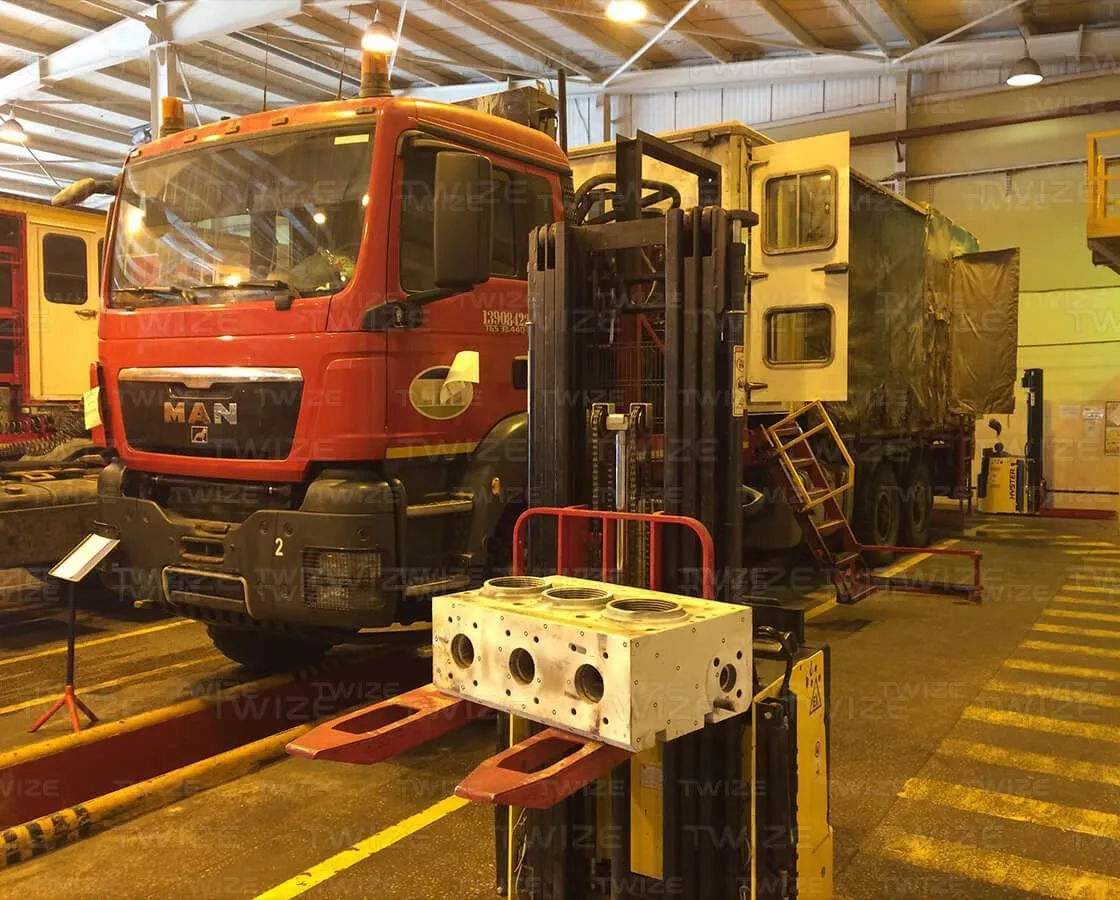

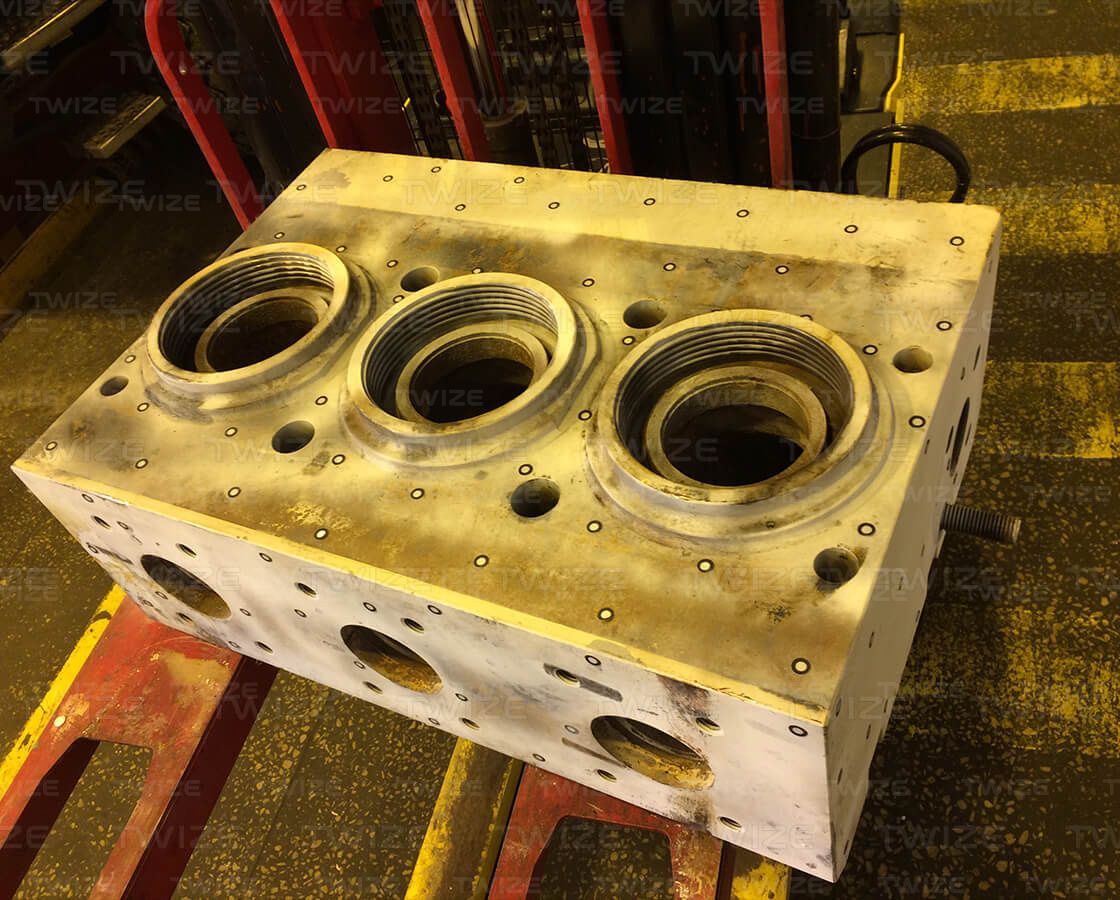

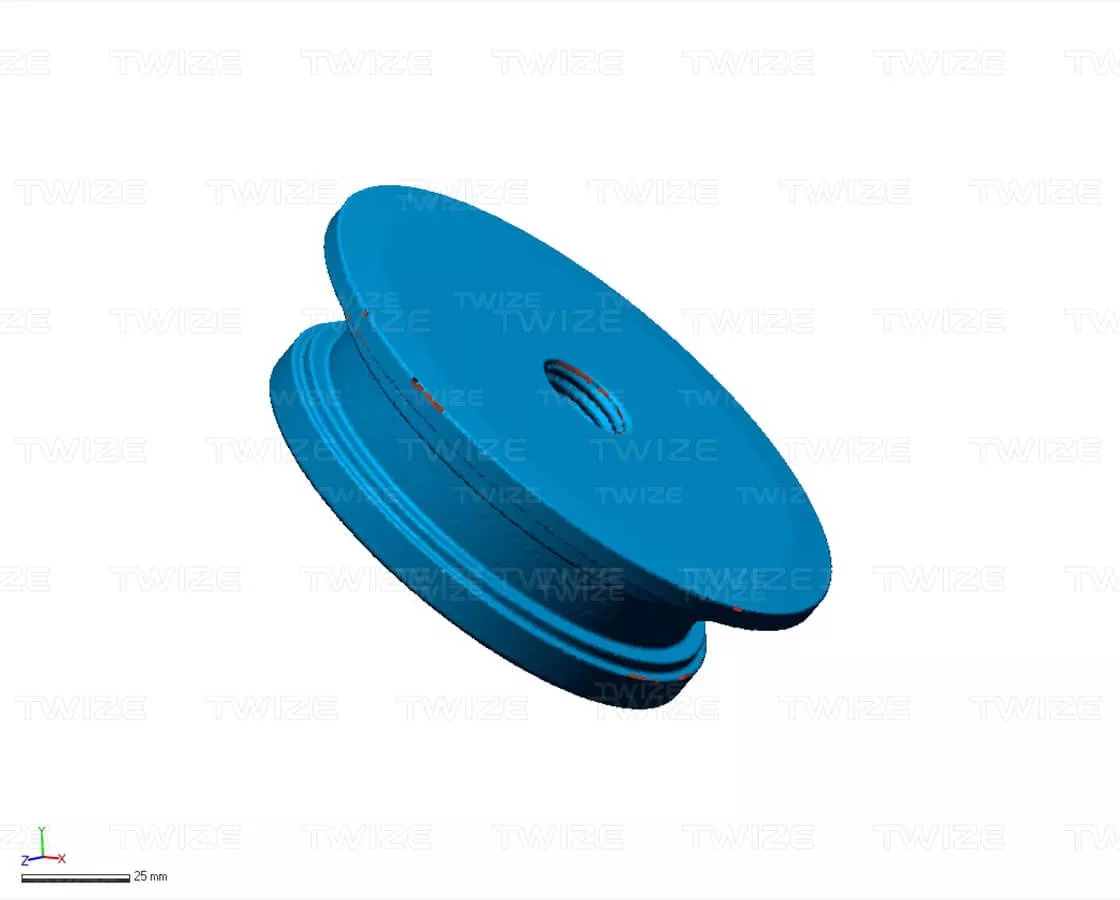

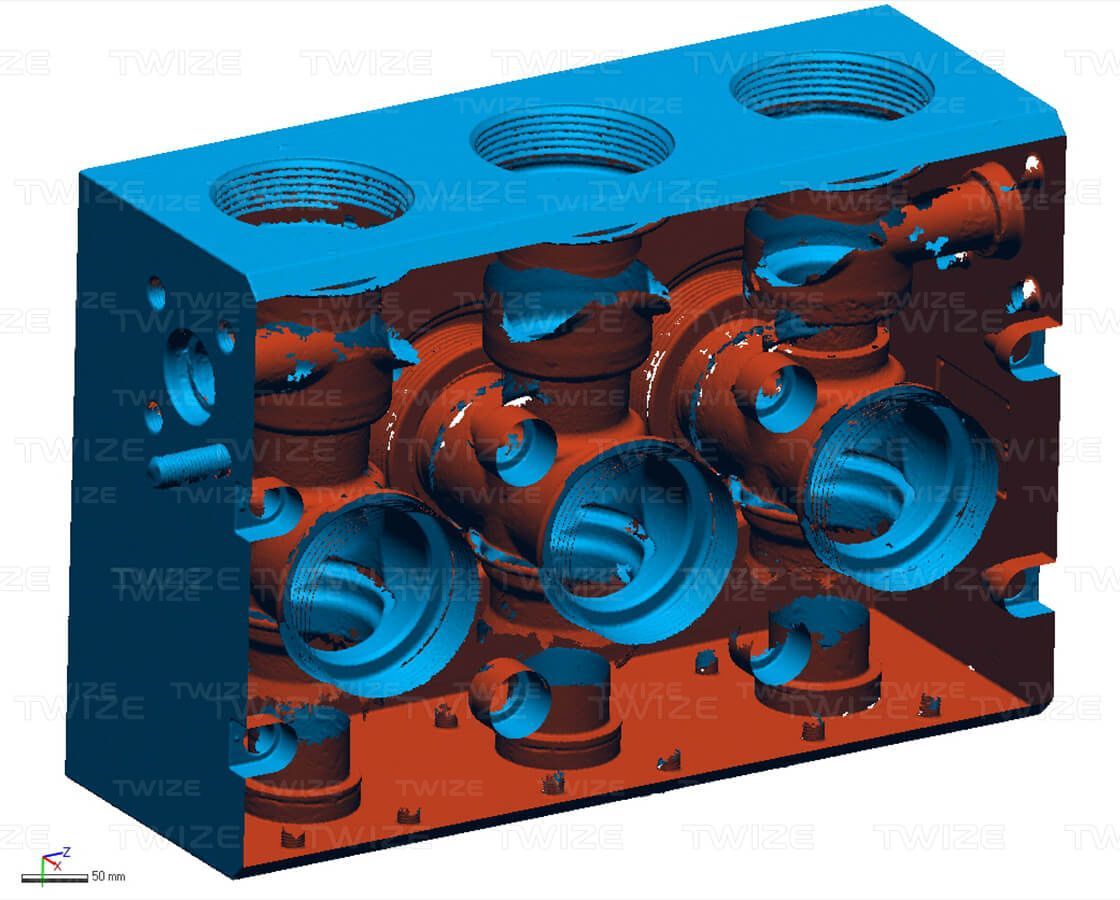

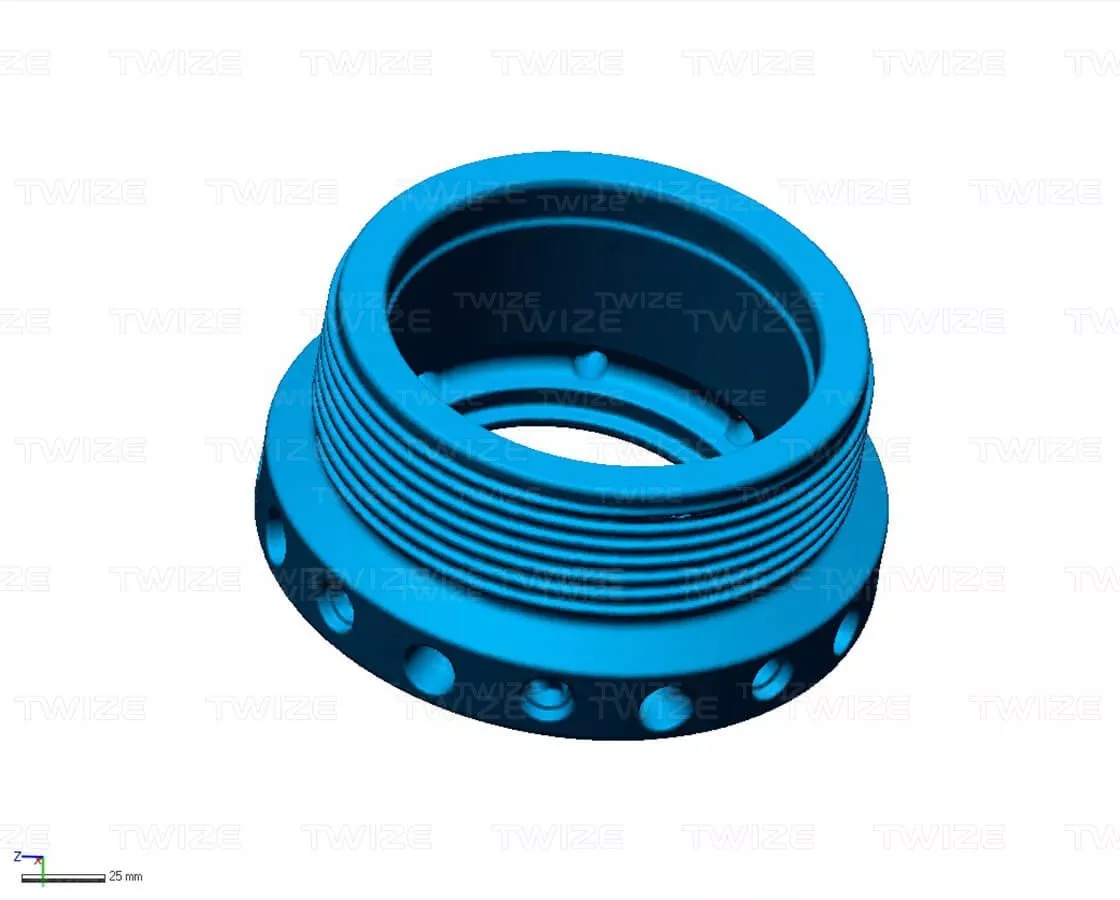

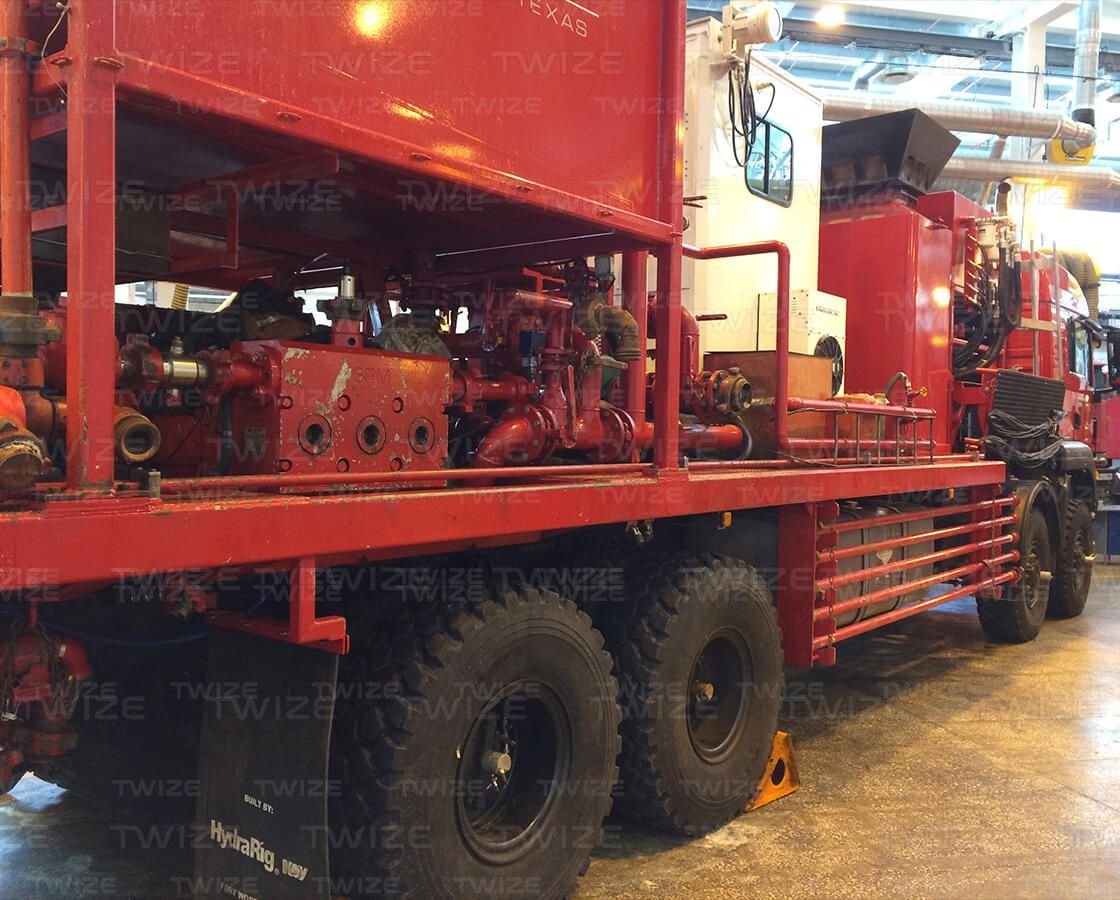

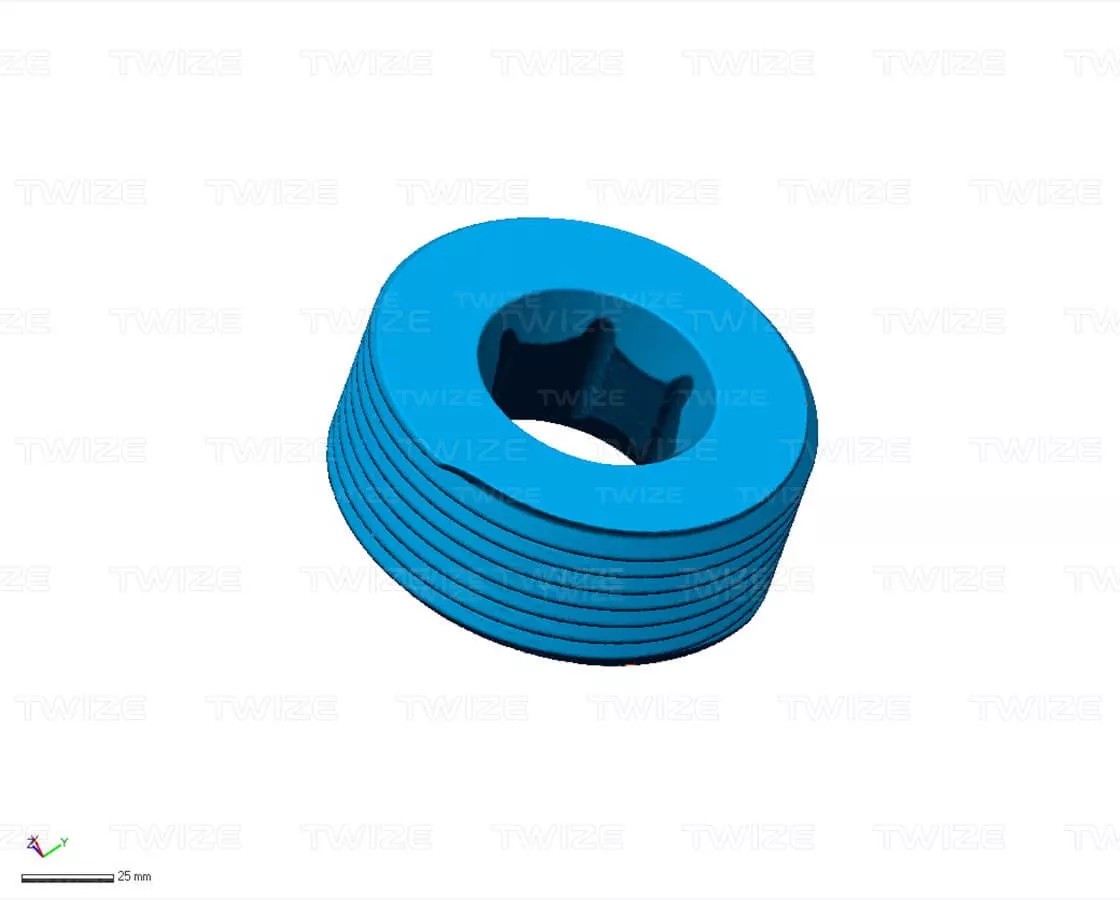

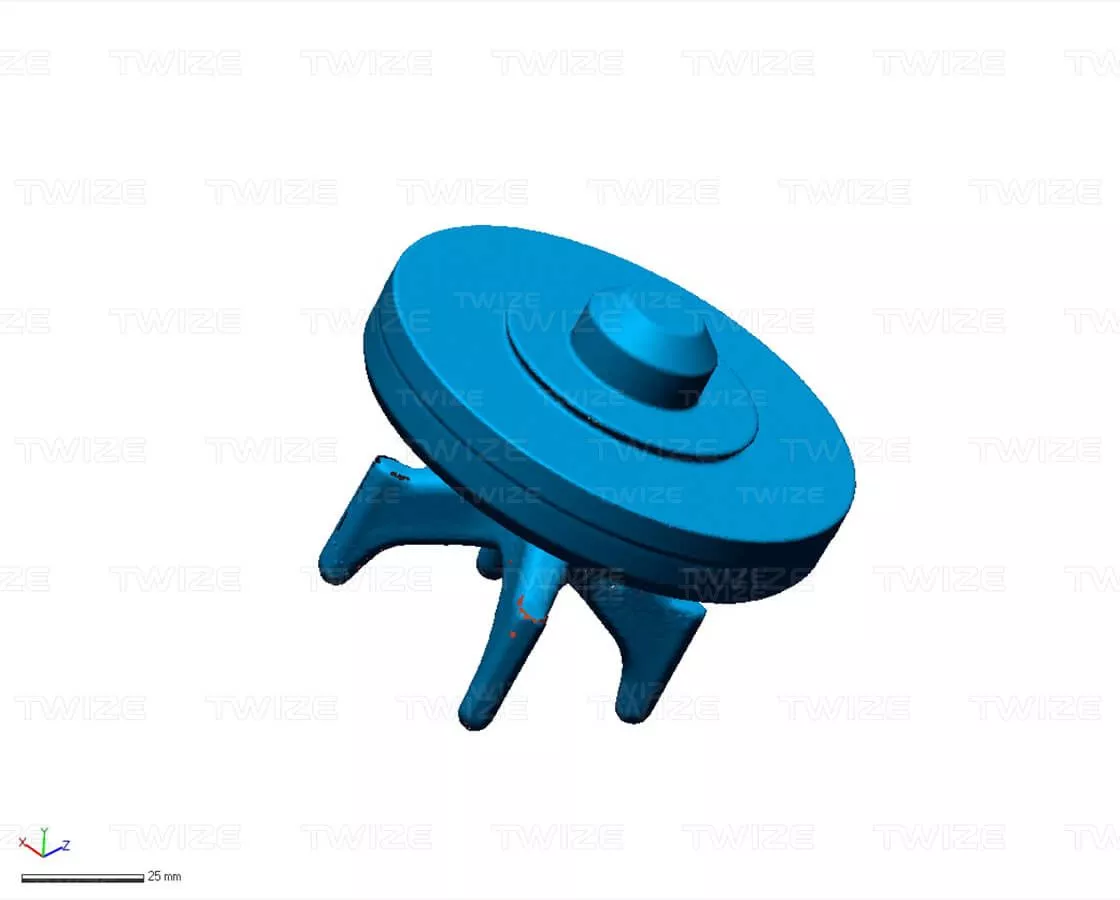

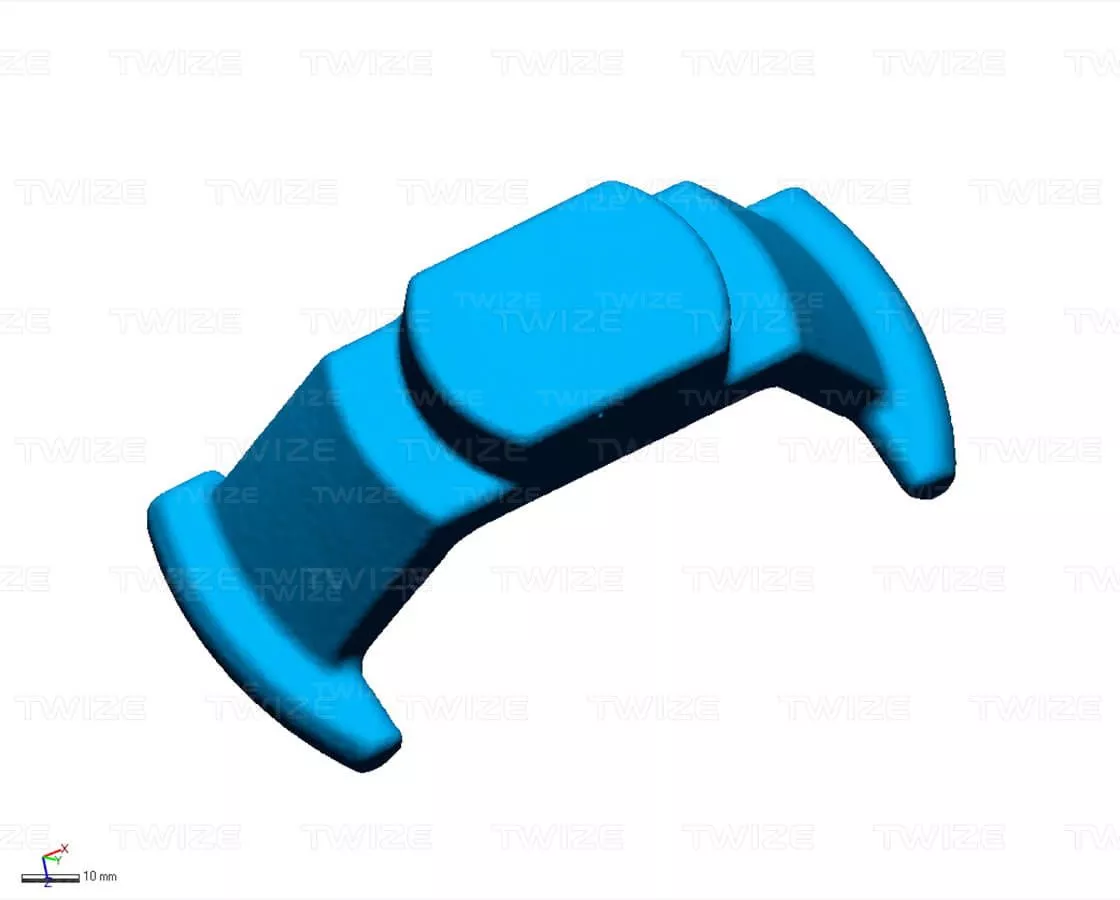

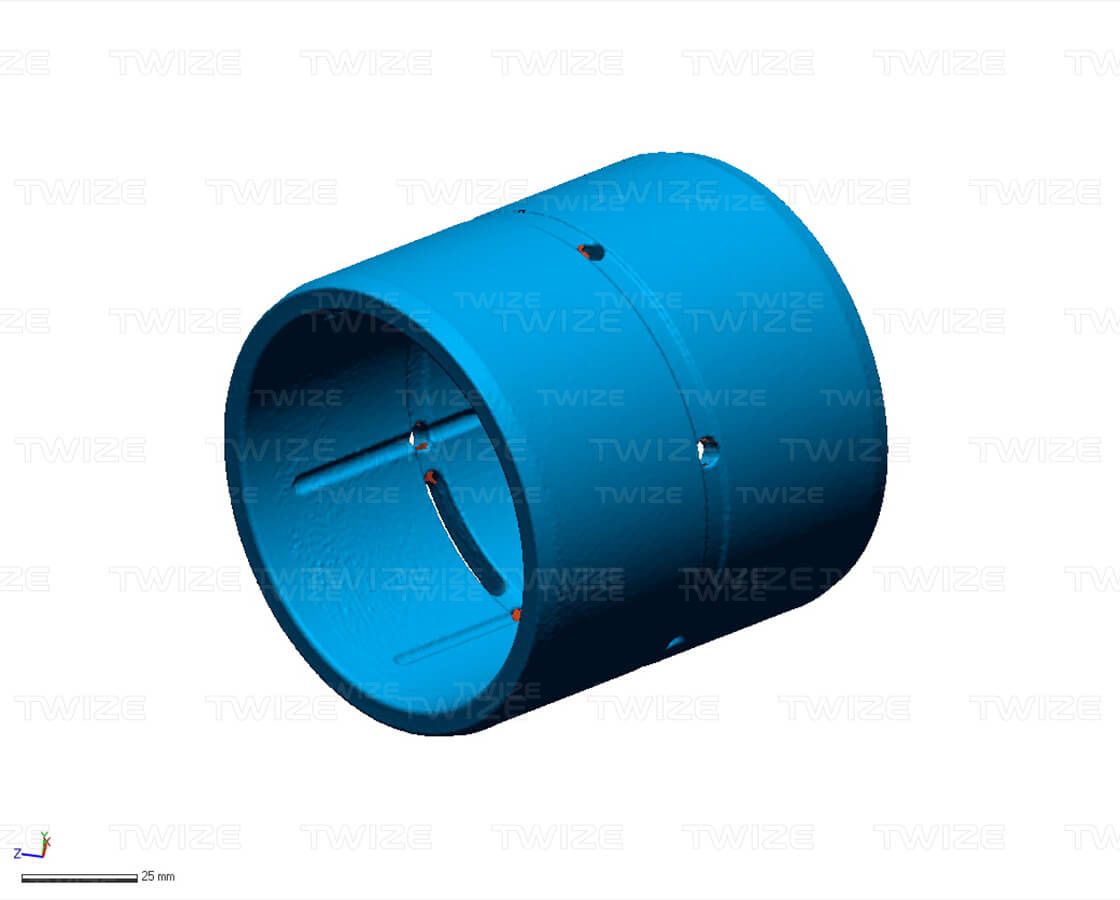

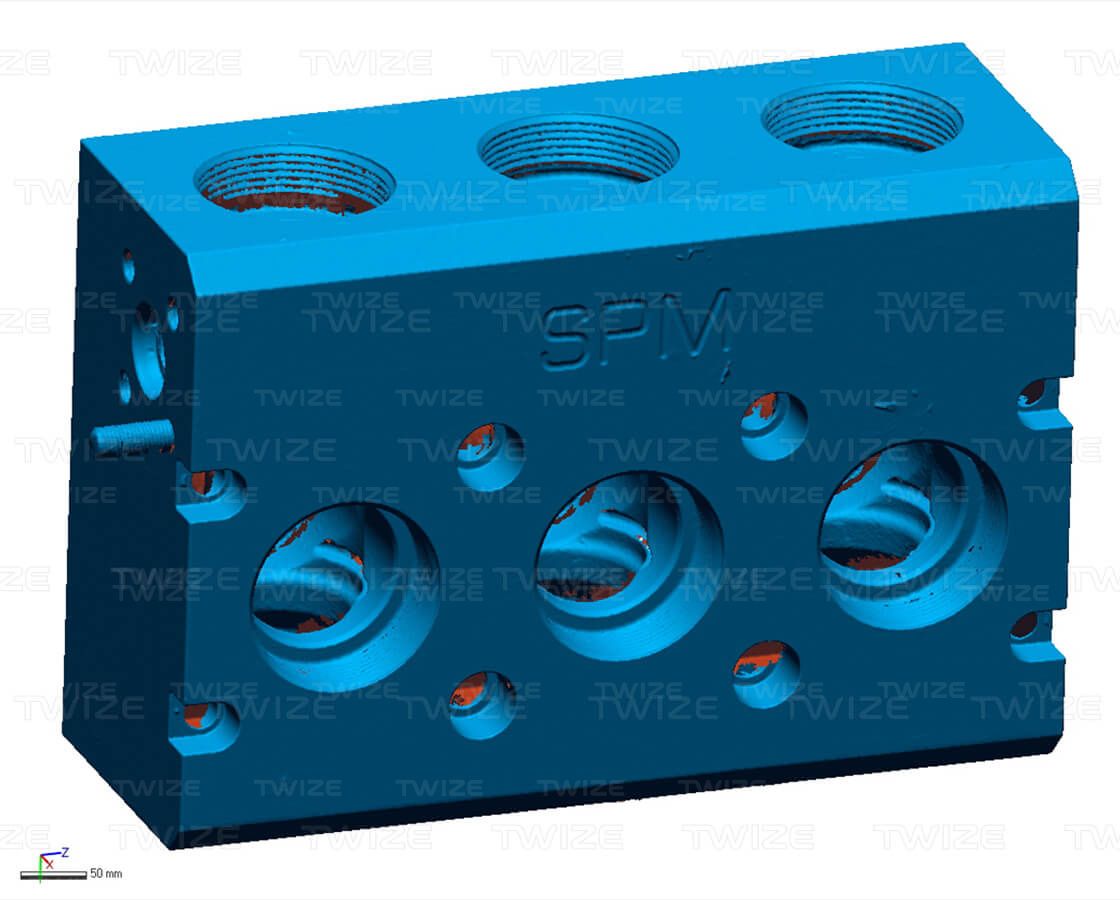

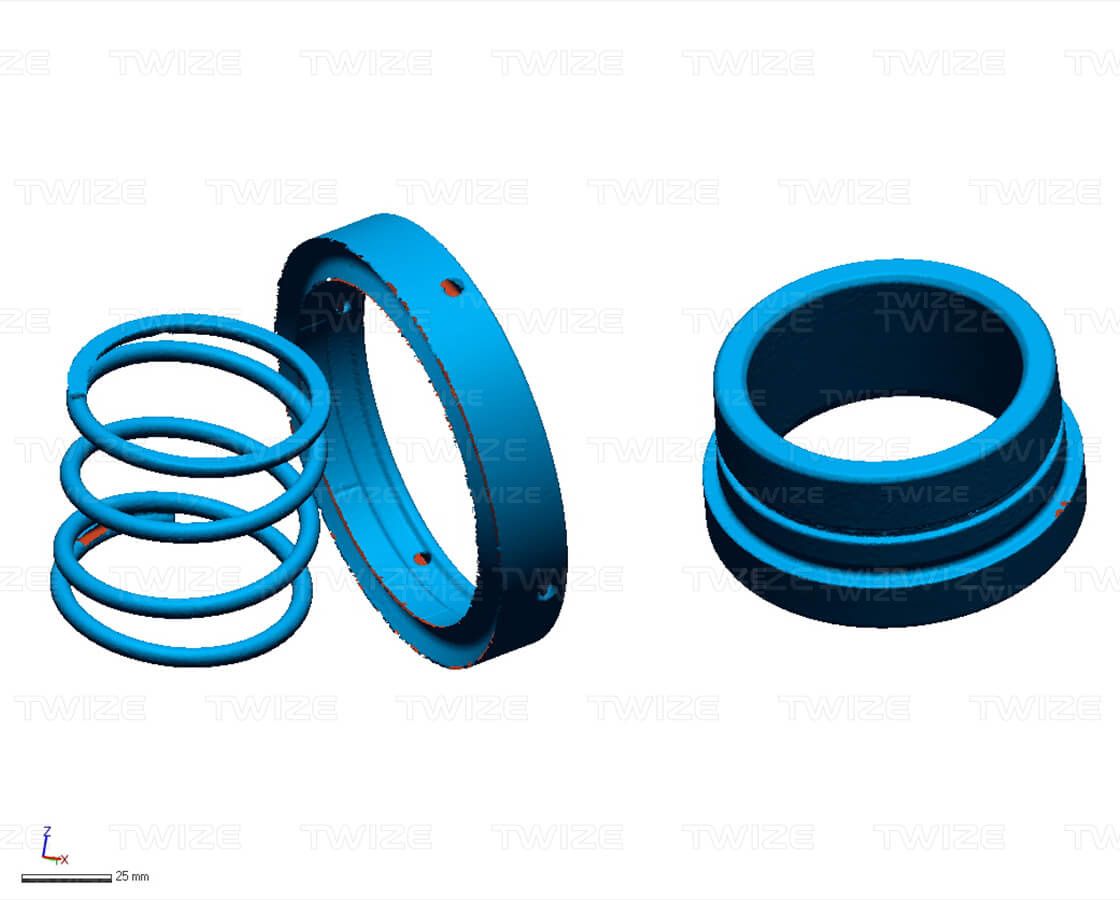

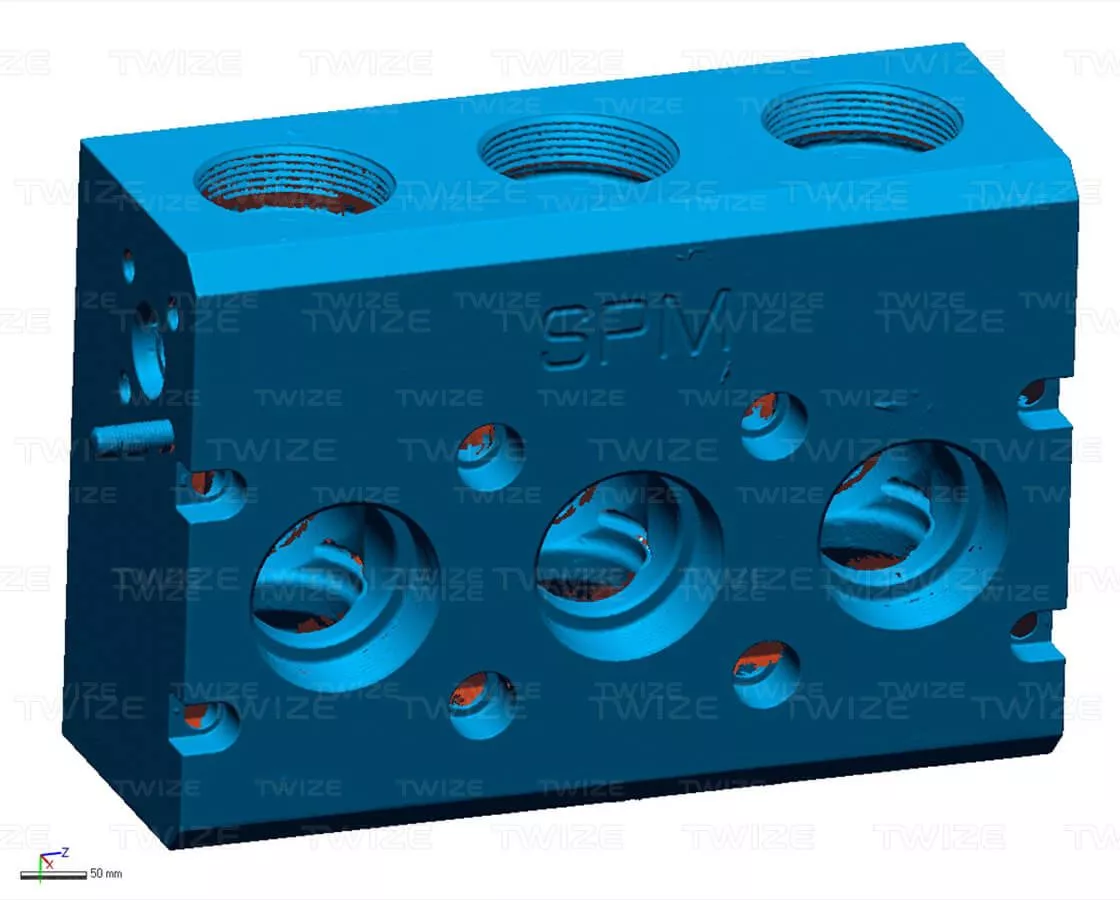

Создание 3D-модели высокопроизводительного насоса - вид 1 Процесс 3D-сканирования (фото 1) Увеличить Создание 3D-модели высокопроизводительного насоса - вид 2 Процесс 3D-сканирования (фото 2) Увеличить Создание 3D-модели высокопроизводительного насоса - вид 3 Процесс 3D-сканирования (фото 3) Увеличить Создание 3D-модели высокопроизводительного насоса - вид 4 Процесс 3D-сканирования (фото 4) Увеличить Создание 3D-модели высокопроизводительного насоса - вид 5 Облако точек изделия (вид 1) Увеличить Создание 3D-модели высокопроизводительного насоса - вид 6 Облако точек изделия (вид 2) Увеличить Создание 3D-модели высокопроизводительного насоса - вид 7 Облако точек детали (вид 1) Увеличить Создание 3D-модели высокопроизводительного насоса - вид 8 Облако точек детали (вид 2) Увеличить Создание 3D-модели высокопроизводительного насоса - вид 9 Облако точек детали (вид 3) Увеличить Создание 3D-модели высокопроизводительного насоса - вид 10 Облако точек детали (вид 4) Увеличить Создание 3D-модели высокопроизводительного насоса - вид 11 Облако точек детали (вид 5) Увеличить Создание 3D-модели высокопроизводительного насоса - вид 12 Облако точек детали (вид 6) Увеличить Создание 3D-модели высокопроизводительного насоса - вид 13 Облако точек детали (вид 7) Увеличить
  • 1 этап

    3D‑сканирование

    3D‑сканер:

    Creaform HandySCAN700

    Тип сканера:

    лазерный портативный

    Габаритные размеры изделия:

    470 х 650 х 280 мм

    Точность данных сканирования:

    59 микрон

    Время сканирования:

    4 часа

    Результат сканирования:

    полигональная 3D‑модель изделий

    Формат файла:

    .STL
