  • Обмерные работы

Задача

По результатам лазерного 3D-сканирования (облака точек) сформировать комплект чертежей фасадов для решения конструкторских задач и дальнейшего выполнения строительно-монтажных работ по установке светопрозрачных конструкций и фасадных систем здания.

Решение

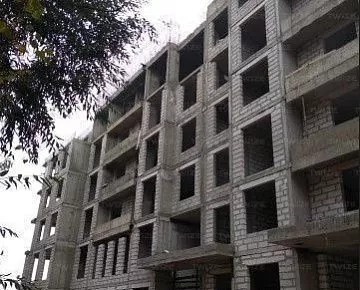

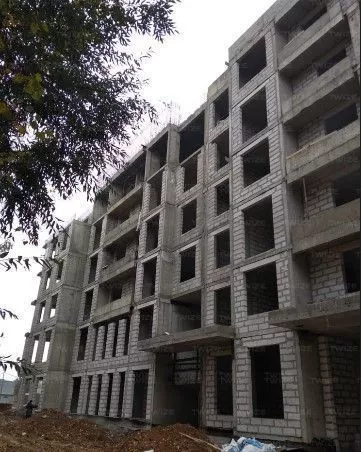

Проведено 3D‑сканирование фасадов здания. Геодезическими методами была осуществлена привязка съёмки к местной системе координат.

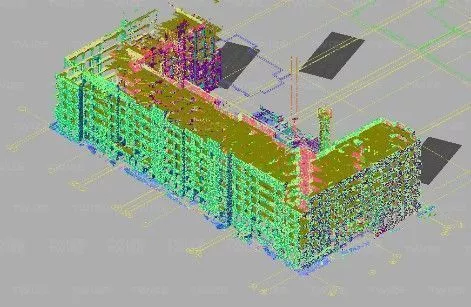

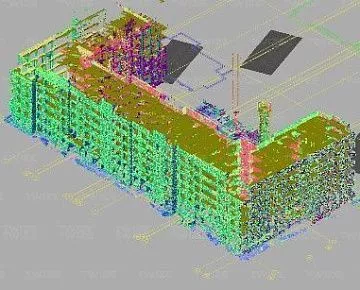

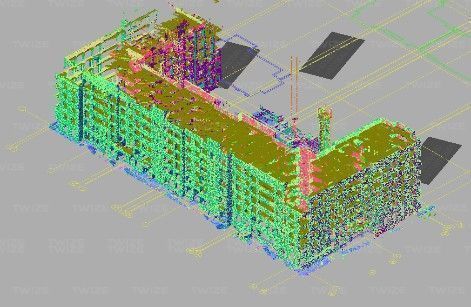

На основании полученных данных сформировано облако точек объекта.

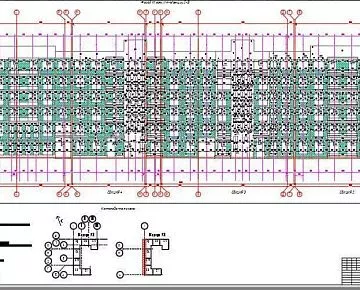

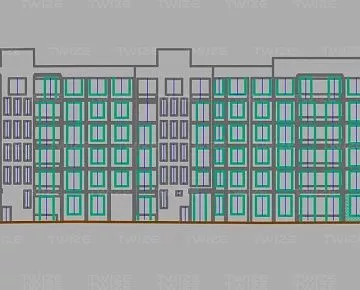

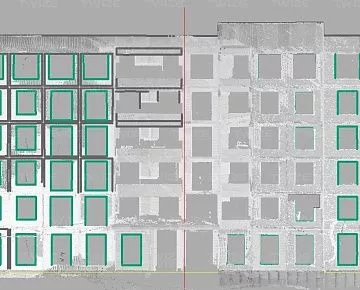

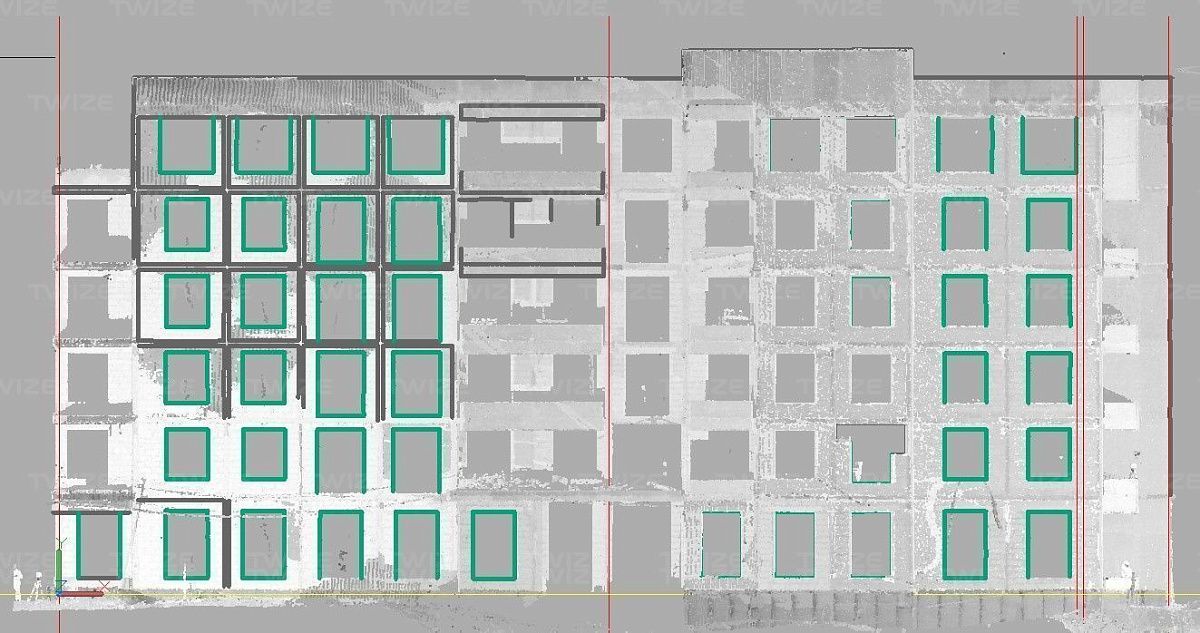

Полученное облако точек сопоставлено с исходными проектными данными, после чего были составлены исполнительные чертежи фасадов.

  • 1 этап

    3D‑cканирование

    Используемое оборудование:

    FARO Focus S150

    Площадь объекта:

    ±10 000 м²

    Точность сканера:

    ±2мм

    Время работы:

    6 часов

    Результат работы:

    сформированное облако точек объекта

    Формат файла:

    *.RCP

  • 2 этап

    Создание чертежей

    Используемое ПО:

    Autodesk AutoCAD 2020

    Время работы:

    5 рабочих дней

    Результат работы:

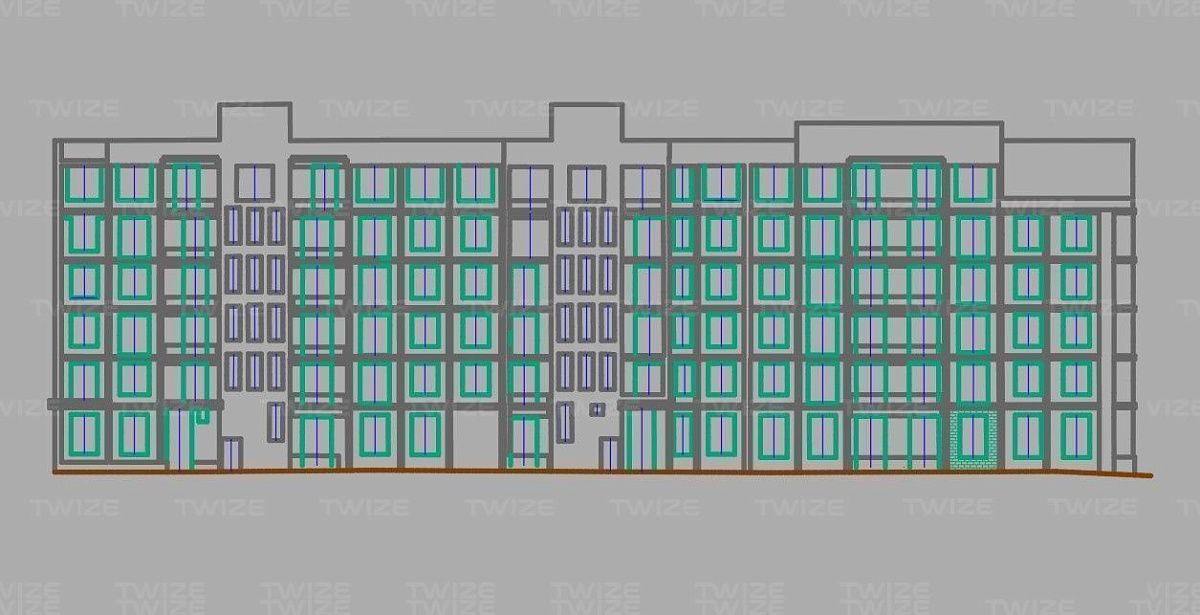

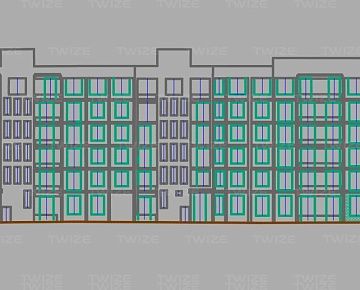

    чертежи фасадов с нанесенными размерами, высотными отметками и величинами вертикальных отклонений

    Формат файла:

    *.DWG; *.PDF
