Реверс-инжиниринг (обратное проектирование)

Стоимость крупногабаритного сканирования от 35 000 руб.
Заказать услугу
  • ЗD-моделирование
  • ЗD-сканирование

Что мы делаем:

CAD-модель - трехмерное изображение, получаемое в процессе работы инженера с облаком точек, которое создается в результате 3D-сканирования объекта. Извлечение облака точек является неотъемлемой частью процесса реверс-инжиниринга. Использование САD-систем позволяет избежать грубых ошибок при проектировании деталей, тем самым уменьшая стоимость производства, увеличивая скорость, а также позволяя вносить правки на любом этапе и сохранять промежуточные результаты работы для сравнения вариантов и выбора идеальной формы детали.

Современное ПО для обратного проектирования трансформирует 3D CAD-модели в привычные любому инженеру 2D-чертежи с сохранением всех пропорций реального объекта.

С помощью 3D-сканирования вы можете создать максимально точную копию детали даже самой сложной геометрии, а также крупногабаритных объектов. Точность важна при изготовлении запасных или утраченных частей, а также для ремонта изделий и оборудования, снятых с производства. Также копии могут потребоваться владельцам уникальных предметов антиквариата. Благодаря 3D-сканированию можно достичь 100% сходства с оригиналом.

Станки ЧПУ в работе используют формат файлов stp, как основной и принятый стандарт для 3D-моделей.

Однако данные, получаемые в процессе 3D-сканирования, имеют форматы stl и obj. Таким образом, обратное проектирование (реверсивный инжиниринг) является неизбежным этапом обработки данных, если встает вопрос о ЧПУ-производстве.

В процессе обратного инжиниринга можно модифицировать CAD-модели, изменяя геометрию или размер исходя из поставленной задачи. Современное программное обеспечение позволяет трансформировать любой объект в короткие сроки, не прибегая к созданию многочисленных макетов на пути к идеальному требуемому результату.

В каждой отрасли промышленности конвейерное производство продукции начинается с изготовления эталонной модели – идеальной во всех отношениях детали или целого изделия. И тут просто не обойтись без услуги реверс-инжиниринга. Сначала необходимо отсканировать некий прототип, потом произвести необходимые манипуляции с его трехмерной цифровой моделью, и, создав идеальную форму, передать чертежи для изготовления эталонной детали.

Что у нас есть:

  • Собственный парк поверенного оборудования - 10 сканеров
  • Сканирование объектов без ограничений по габаритам
  • Инженеры работают в самых современных программах: Geomagic Design X, AutoCAD
  • По окончании всех работ предоставляем трёхмерную модель в удобном для Вас формате: IGS, STP, X_T, DWG.

Почему?

В результате реверс (обратного) инжиниринга можно быстро и просто получить цифровую модель даже сложных изделий. Также реверс-инжиниринг позволяет получить точный чертеж детали, которого нет в свободном доступе. На основе полученных моделей посредством трехмерной печати можно создавать готовые изделия. Их также можно анализировать, вносить в них изменения, совершать с ними другие действия. Метод обратного инженирования также хорош тем, что предполагает минимальное участие человека. Все процессы автоматизированы, риск влияния человеческого фактора сведен к минимуму. Это очень важно в ситуациях, когда методом пользуются в рамках создания, ремонта или реставрации уникальных изделий. Обратное проектирование в этих случаях ускоряет процесс без потери качества.

Последние выполненные проекты

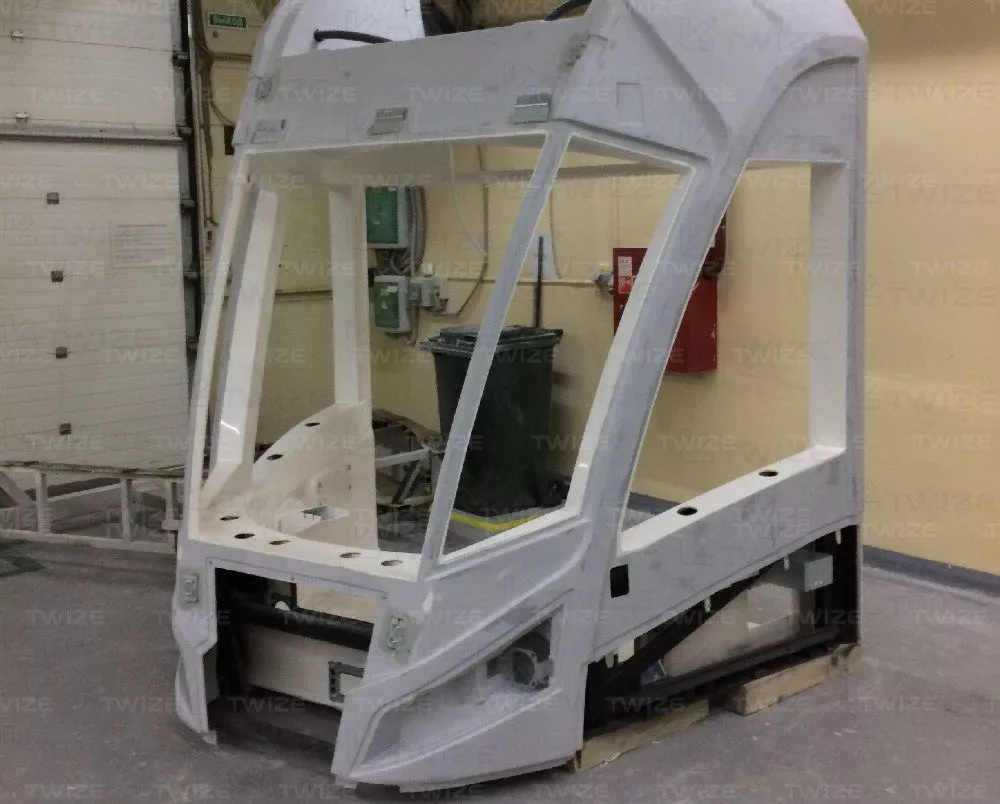

Реверс-инжиниринг (обратное проектирование) 3D-сканирование обувной колодки Подробнее Реверс-инжиниринг (обратное проектирование) Создание 3D-модели кабины яхты Подробнее Реверс-инжиниринг (обратное проектирование) 3D-сканирование пресс-форм матрицы и пуансона Подробнее Реверс-инжиниринг (обратное проектирование) 3D-сканирование самолета Подробнее Реверс-инжиниринг (обратное проектирование) 3D-сканирование формообразующих трамвая Подробнее Реверс-инжиниринг (обратное проектирование) 3D-сканирование автомобиля Подробнее Реверс-инжиниринг (обратное проектирование) 3D-сканирование ванн Подробнее Реверс-инжиниринг (обратное проектирование) 3D-сканирование кабины вертолета и штурвала Подробнее Реверс-инжиниринг (обратное проектирование) 3D-сканирование линии проката листового металла Подробнее Реверс-инжиниринг (обратное проектирование) 3D-сканирование узла натяжения Подробнее Реверс-инжиниринг (обратное проектирование) 3D-сканирование фургона Подробнее Реверс-инжиниринг (обратное проектирование) Получение чертежей ротора Подробнее Реверс-инжиниринг (обратное проектирование) Производство крепежных элементов для микросхемы Подробнее Реверс-инжиниринг (обратное проектирование) Создание 3D-модели деталей Подробнее Реверс-инжиниринг (обратное проектирование) Создание 3D-модели кабины грузовика Подробнее Реверс-инжиниринг (обратное проектирование) Создание 3D-модели электромотора Подробнее Реверс-инжиниринг (обратное проектирование) Создание копии ювелирного украшения Подробнее Реверс-инжиниринг (обратное проектирование) Создание CAD-модели колеса насоса для нефтедобычи Подробнее Реверс-инжиниринг (обратное проектирование) Создание NURBS-модели резиновых автомобильных ковриков Подробнее Реверс-инжиниринг (обратное проектирование) Создание копии детали звезда Подробнее Реверс-инжиниринг (обратное проектирование) Создание копии колеса турбины Подробнее Реверс-инжиниринг (обратное проектирование) Создание масштабированной копии барельефа Подробнее Реверс-инжиниринг (обратное проектирование) Создание фасада мебели с барельефом Подробнее Реверс-инжиниринг (обратное проектирование) Модель для крепления камней нестандартной огранки Подробнее Реверс-инжиниринг (обратное проектирование) Создание детали от буровой установки Подробнее Реверс-инжиниринг (обратное проектирование) Создание пресс-формы для производства Подробнее Реверс-инжиниринг (обратное проектирование) Создание точной копии изделия Подробнее Реверс-инжиниринг (обратное проектирование) Съемка основных габаритов цеха Подробнее
Реверс-инжиниринг (обратное проектирование)
Стоимость сканирования крупногабаритных объектов от 35 000 руб.
Для точного расчета стоимости отправьте заявку нашим специалистам с необходимой информацией
Заказать услугу

Этапы работ

Реверс-инжиниринг (обратное проектирование)
Получение исходных данных от заказчика, составление тех. задания (ТЗ)
Реверс-инжиниринг (обратное проектирование)
Оценка стоимости и сроков работ, согласование условий работы
Реверс-инжиниринг (обратное проектирование)
Подписание договора и выставление счета
Реверс-инжиниринг (обратное проектирование)
Внесение предоплаты
Реверс-инжиниринг (обратное проектирование)
Проведение работ по согласованным датам
Реверс-инжиниринг (обратное проектирование)
Предоставление заказчику готового результата работ в необходимом формате
Реверс-инжиниринг (обратное проектирование)
Подписание акта выполненных работ
Необходимая информация
Для формирования ТЗ, а также для определения объёма и стоимости работ:
  • Фотографии объекта;
  • Имеющиеся чертежи объекта;
  • Требования к формату и точности 3D-модели объекта;
У вас появились вопросы по сканированию или моделированию?
Напишите нам, и наши менеджеры ответят на все ваши вопросы и решат конкретно вашу задачу!

Парк оборудования и ПО

Реверс-инжиниринг (обратное проектирование)

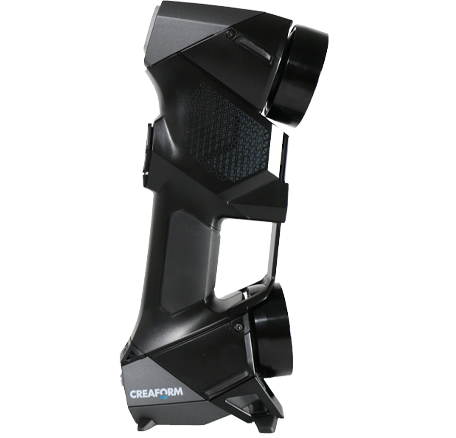

Creaform HandySCAN 700

3D-сканер метрологического класса обеспечивает высокую точность как на близких, так и на средних дистанциях, имея при этом высокую измерительную скорость

Тип 3D-сканера: портативный лазерный

Точность сканирования: 30 микрон

Максимальные габариты объекта: до 10 м2

Выходной формат файла: .stl

Заказать
Реверс-инжиниринг (обратное проектирование)

Creaform HandyScan Black

3D-сканер для быстрого измерения метрологического класса. Сканирование любых типов поверхности без матирования с высокой точностью.

Тип 3D-сканера: портативный лазерный

Точность сканирования: 25 микрон

Формула расчета объемной точности: = (L (максимальный габарит объекта сканирования в метрах) x 40 микрон) + 20 микрон

Максимальные габариты объекта: 0,05–10м

Выходной формат файла: .dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf

Заказать
Реверс-инжиниринг (обратное проектирование)

Creaform GoScan Spark

Данный сканер рассчитан на оцифровку объектов с поверхностью любой сложности. Обеспечивает точное измерение текстур и геометрии, наряду с впечатляющим уровнем детализации в широком диапазоне цветов. Работает без нанесения меток.

Тип 3D-сканера: портативный лазерный

Точность сканирования: 0,050 мм

Формула расчета объемной точности: = (L (максимальный габарит объекта сканирования в метрах) x 150 микрон) + 50 микрон

Максимальные габариты объекта: 0,1–4 м

Выходной формат файла: .dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr

Заказать
Реверс-инжиниринг (обратное проектирование)

Surphaser HSX 25

3D-сканер Surphaser HSX 25 метрологического класса обеспечивает высокую точность при сканировании крупногабаритных объектов, в том числе позволяя проводить обмеры интерьеров и экстерьеров в сжатые сроки. Имеет широкое применение в решении задач обратного проектирования и контроля отклонений геометрии у объектов больших размеров.

Тип 3D-сканера: портативный лазерный

Точность сканирования: 200 микрон на 10 метров

Максимальные габариты объекта: 1м до 140 м

Заказать
Реверс-инжиниринг (обратное проектирование)

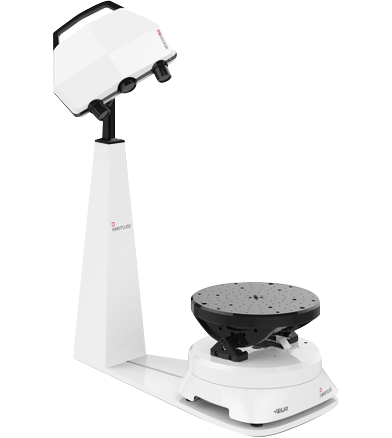

Solutionix D700

Тип 3D-сканера: стационарный оптический

Точность сканирования: 8 микрон

Максимальные габариты объекта: до 100 мм

Имеет широкое применение в ювелирной и стоматологической отрасли

Выходной формат файла: .stl, .obj

Заказать
Реверс-инжиниринг (обратное проектирование)

Solutionix Rexcan CS2+

3D-сканер для оцифровки небольших по размерам и насыщенных деталями объектов

Тип 3D-сканера: стационарный лазерный

Точность сканирования: 8 микрон

Максимальные габариты объекта: 300х300х300 мм

Поворотный стол: по трем осям

Имеет широкое применение в ювелирной промышленности, стоматологии и производстве малогабаритных изделий

Выходной формат файла: .stl

Заказать
Реверс-инжиниринг (обратное проектирование)

Faro Focus S 150

Лазерный сканер Faro Focus S 150 позволяет быстро производить высокоточные 3D-измерения сложных объектов и зданий

Тип 3D-сканера: портативный лазерный

Точность сканирования: до ±1мм

Максимальное расстояние сканирования: 150 м

Имеет широкое применение в строительстве и дизайне

Выходной формат файла: .fls

Заказать
Реверс-инжиниринг (обратное проектирование)

Geomagic Wrap

Быстрый и точный инструмент для моделирования, коррекции и оптимизации данных при 3D-сканировании. Обеспечивает самый короткий и точный путь от облака точек до создания трехмерной поверхности и обработки 3D-модели.

Применяется для:

  • сохранения, преобразования текстуры и фактуры поверхности объекта
  • преобразования сферических и скрученных поверхностей в плоские для измерения, моделирования текстуры и фактуры, создания 2D-эскизов
  • «лечения» и доработки полигональной сетки после 3D-сканирования

Заказать
Реверс-инжиниринг (обратное проектирование)

Geomagic Design X

Geomagic Design X – программное обеспечение для конвертирования 3D-сканов в высококачественные модели САПР с геометрической параметризацией. Легко интегрируется с оборудованием для 3D-сканирования. Удобно для обработки миллиардов точек сканирования.

Применяется для:

  • контроля и модификации
  • получения цифровых макетов
  • инженерного анализа и моделирования
  • ремонта и производства компонентов
  • визуализации и графической анимации

Заказать

Сопутствующие услуги

Реверс-инжиниринг: этапы работ

Обратное проектирование – это процесс создания параметрических CAD-моделей по существующему образцу изделия. Его основная цель – получить точные параметры изделия (чертеж, размеры, трехмерную модель), имея его физический образец. Другими словами, это целый комплекс технологий, аппаратных, программных средств, которые необходимы для создания свойств объекта с внесением в него (при необходимости) доработок и изменений. Обычно к нему прибегают, когда сам разработчик объекта не предоставил полной информации о структуре и технологии изготовления объекта.

Обязательное условие для произведения “реверса” – наличие исходного физического объекта. Это может быть прототип, модель, готовое изделие, деталь или другой объект. При его наличии процесс инжиниринга проводится поэтапно:

  1. Подготовка изделия к 3D-сканированию
  2. 3D-сканирование и получение трехмерной модели изделия
  3. После 3D-сканирования - моделирование и редактирование полученной модели, перевод облака точек в полигональную 3D-модель в специальном программном обеспечении
  4. Перевод полученных данных в САПР-формат и последующее создание чертежей и документации

На начальном этапе для повышения точности сканирования на поверхность изделия распыляют матовый порошок. Используется именно матовое покрытие, так поверхности даже со слабым блеском могут испортить качество сканирования. Если работа ведется с прозрачным объектом или изделием с отражающей поверхностью, сканирование без предварительного матирования невозможно.


Области применения

Сегодня эта технология помогает стабильно развиваться предприятиям самых разных отраслей промышленности. Наибольшей популярностью реверс-инжиниринг пользуется в:

  • автомобилестроении
  • строительстве
  • машиностроении
  • авиации
  • медицине
  • оборонной промышленности и др.

Решение задачи обратного (реверс)-инжиниринга позволяет понять принцип работы изделия, получить его чертеж и другую документацию, а также перевести материальный объект в цифровую форму.

Применяя эту технологию на производстве, можно загружать модель в программу для параметрического моделирования, вносить любые корректировки в соответствии с потребностями предприятия, восстанавливать детали, модернизировать устаревшие объекты, разрабатывать проектную документацию в кратчайшие сроки. С ее помощью также можно сократить расходы на реализацию проекта и быстрее вывести продукт на рынок.

 Обратное проектирование будет полезно в случаях, когда производитель хочет заменить импортные детали (обычно такая потребность возникает при влиянии на производство внешнеполитических событий). Оно также необходимо, чтобы получить трехмерную модель в формате CAD, проектную документацию на готовый объект. “Реверс” используют для внесения изменений в объект, когда того требует производство, для модернизации производственного процесса и ремонта деталей.

Другие примеры, когда можно прибегнуть к обратному процессу точного проектирования:

  •  нужно создавать запасные детали, которыми можно заменить существующие, но поврежденные элементы;
  • когда есть необходимость реставрации деталей раритетных объектов, для которых больше не выпускают комплектующих (можно взять любой сломанный или поврежденный фрагмент и восстановить его в мельчайших подробностях);
  • когда требуется интегрировать сложные поверхности из существующих деталей в объекты для трехмерной печати (касается изделий ручной работы и изделий массового производства).
 Это довольно сложный процесс. Для его осуществления нужно четкое знание и понимание технологии, особенностей механизма. Также нужен конструкторский опыт и знания для объединения всех составляющих объекта так, чтобы добиться изначально заданных характеристик.


Заказать услугу
