Шлифовка бревен сруба и расчет их площади

  • ЗD‑сканирование
  • ЗD‑моделирование

Задача

Провести шлифовку кедровых бревен сруба будущего ресторана. Рассчитать площадь поверхности бревен для расчета сметы по шлифовочным работам.

Решение

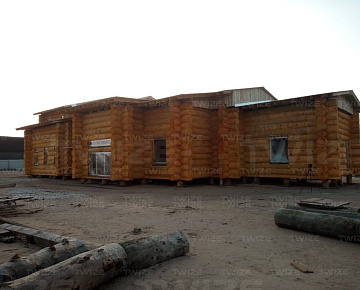

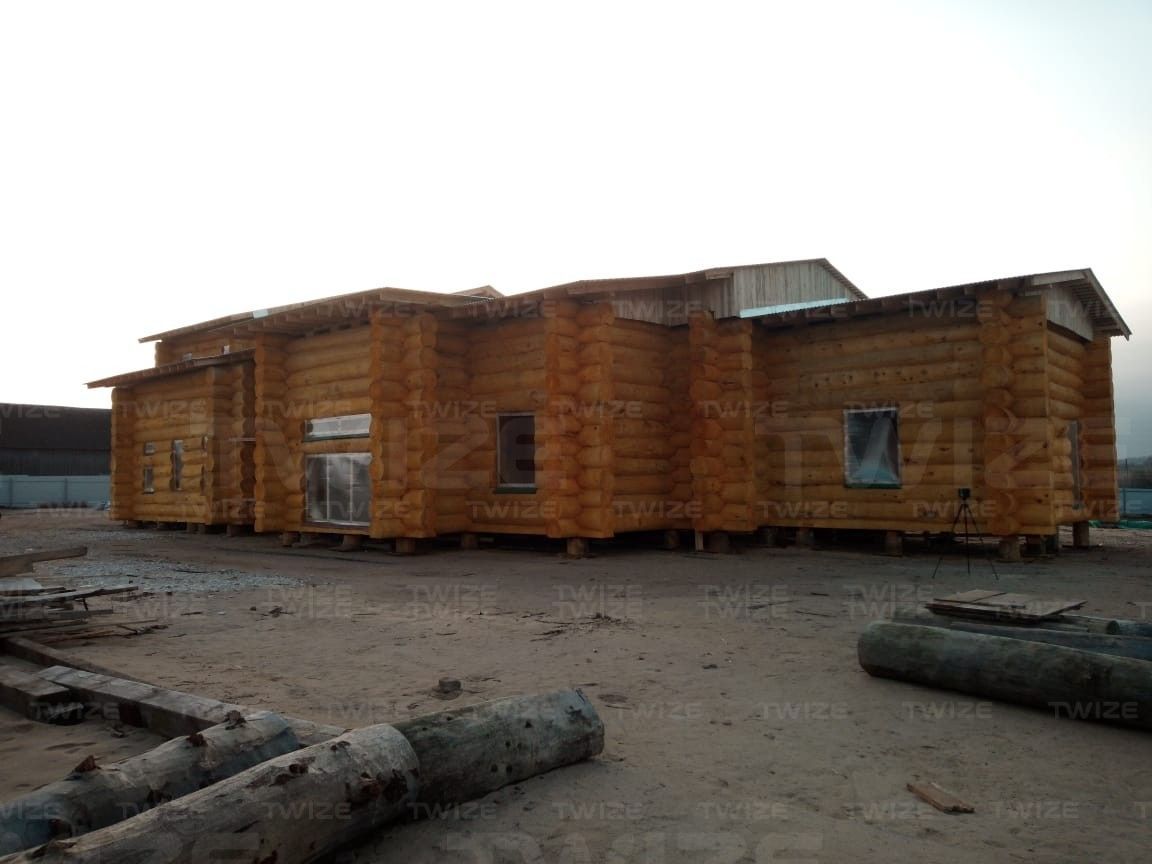

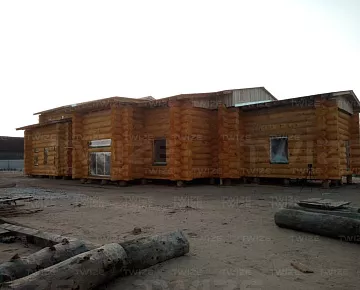

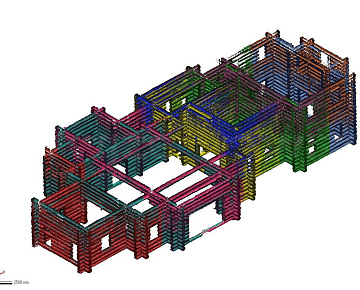

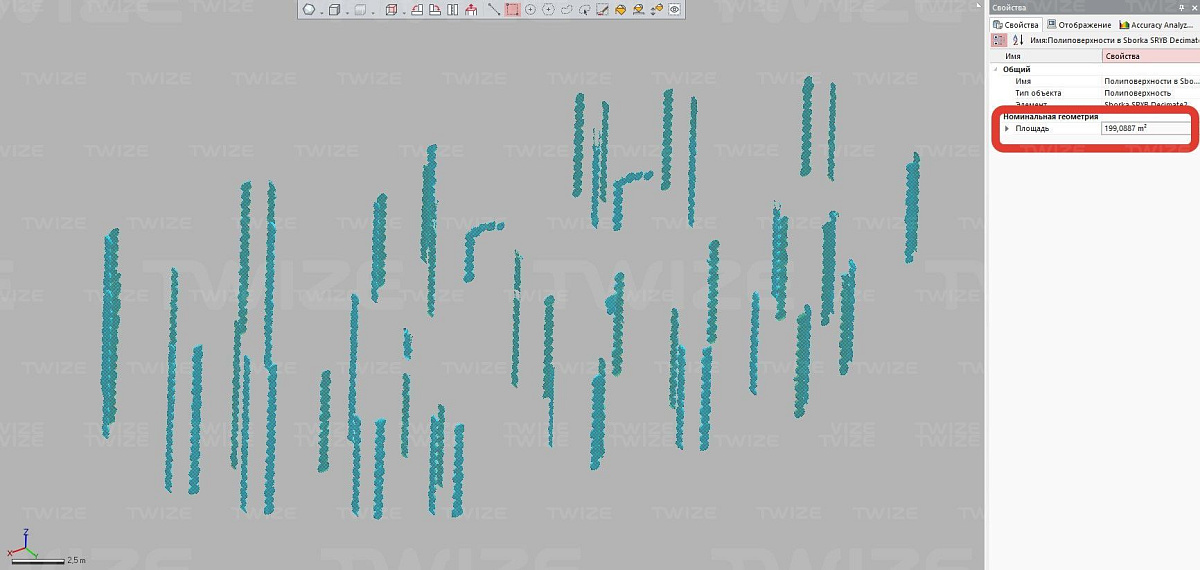

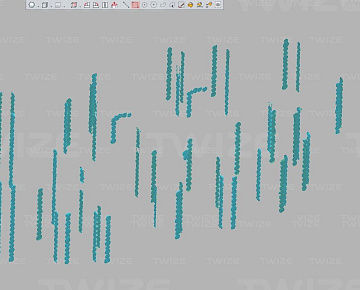

Провести 3D‑сканирование сруба. По результатам сканирования сформировать облако точек сруба со всеми элементами декора. Создать полигональную 3D‑модель сруба и разделить на внешнюю и внутреннюю поверхности с отделенными торцами бревен. Провести расчет площади поверхностей.

  • 1 этап

    3D‑сканирование

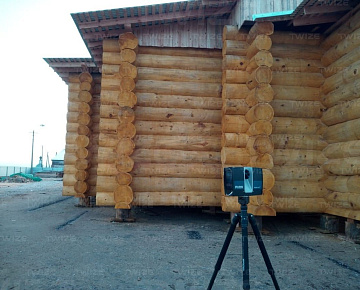

    3D‑сканер:

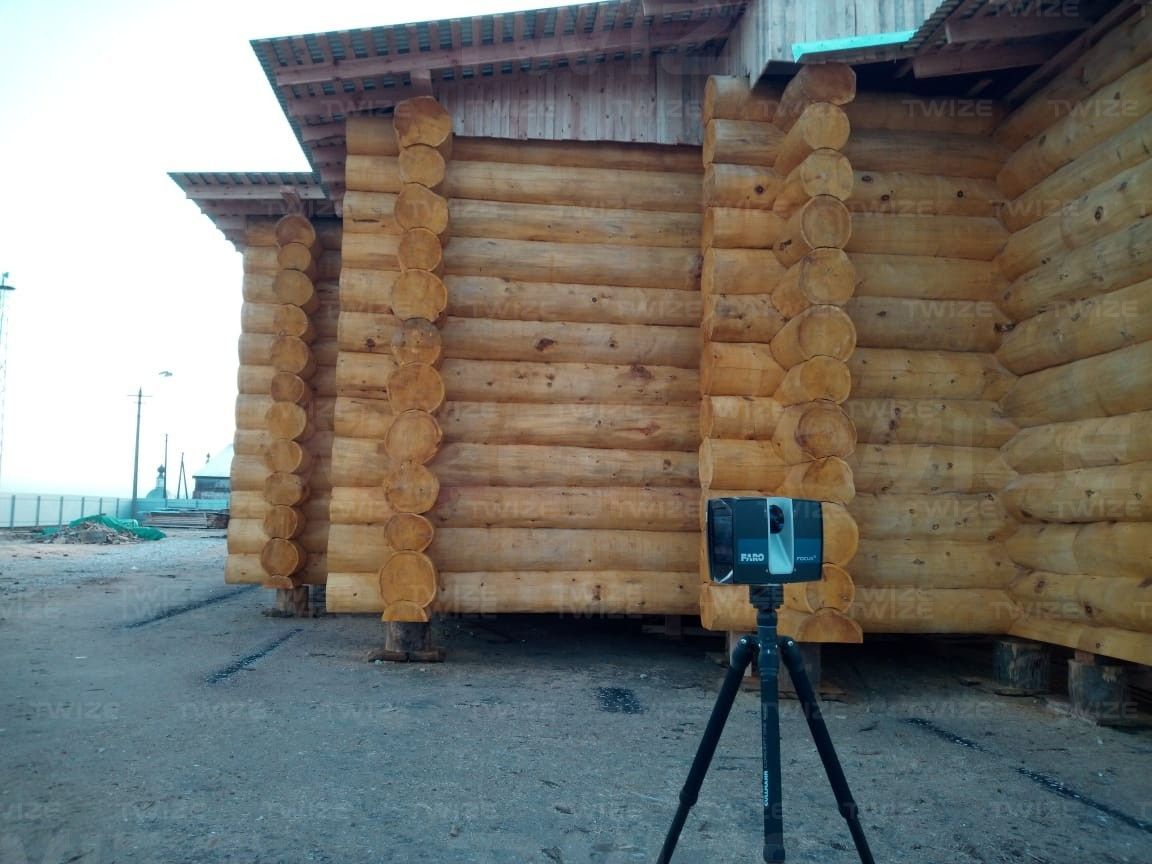

    Faro Focus S150

    Тип сканера:

    лазерный стационарный

    Габаритные размеры объекта 3D‑сканирования:

    36000 х 20000 х 10000 мм

    Количество установок сканера:

    96 установок

    Используемое ПО:

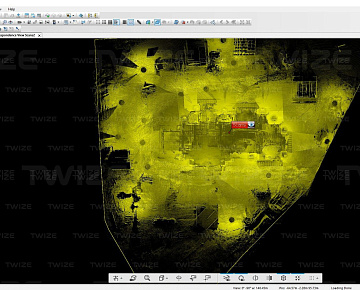

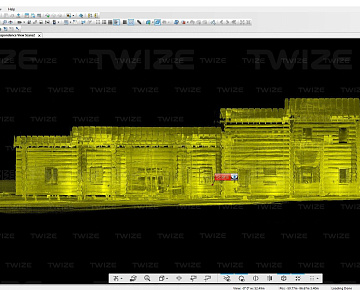

    FARO SCENE

    Точность данных сканирования:

    5 мм

    Время сканирования:

    1 день

    Результат сканирования:

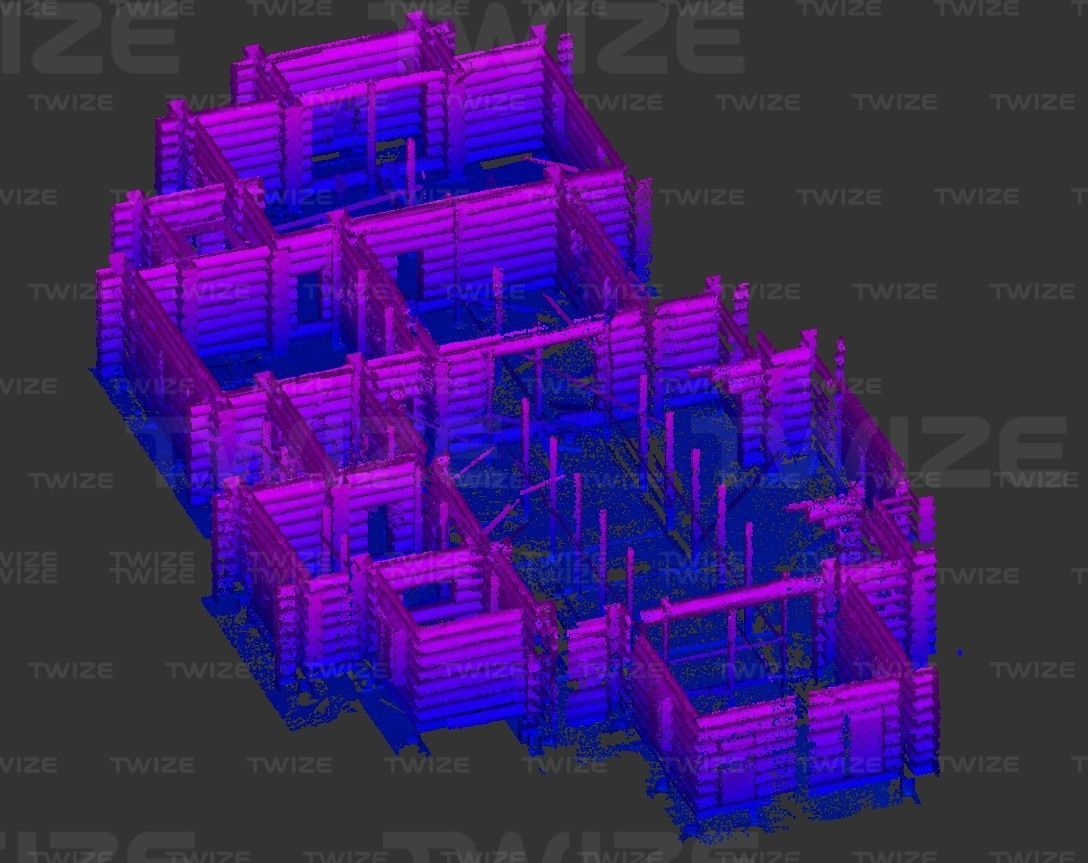

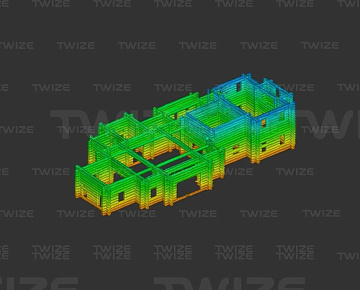

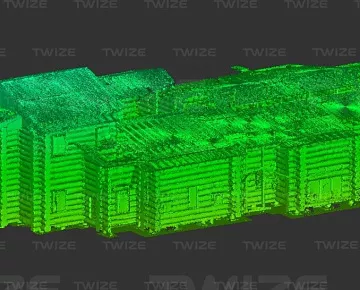

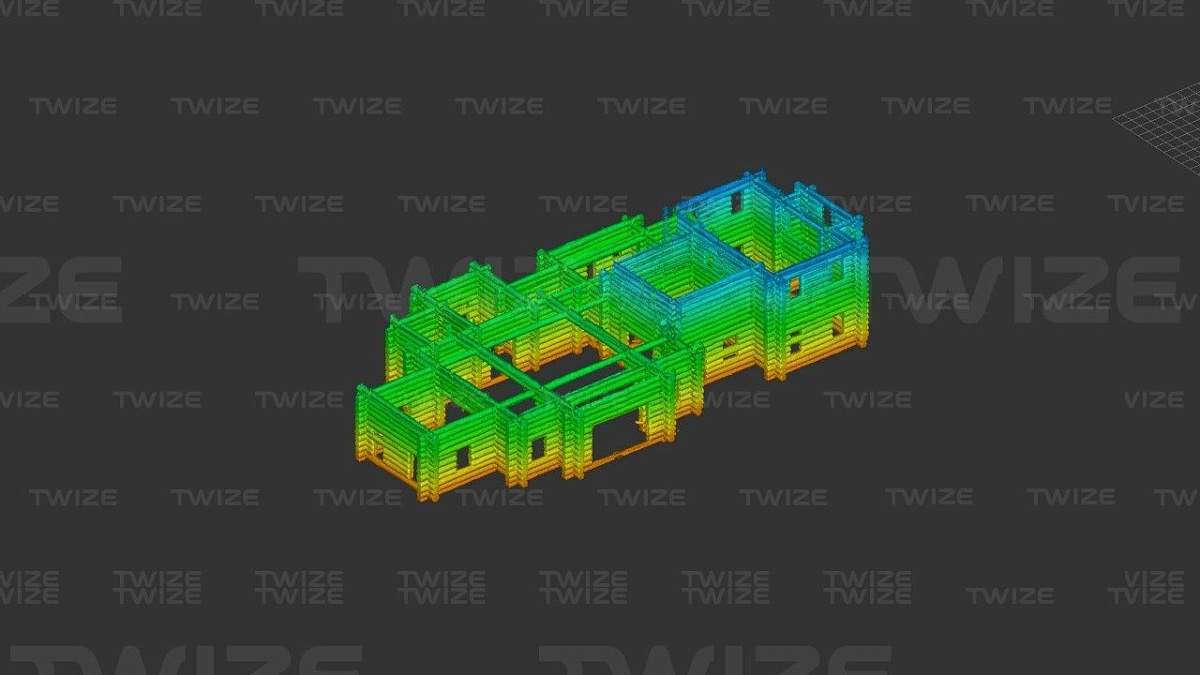

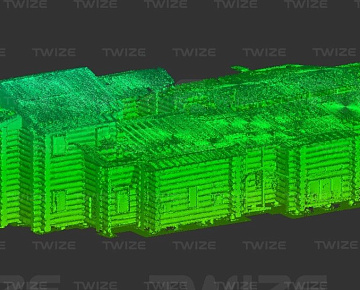

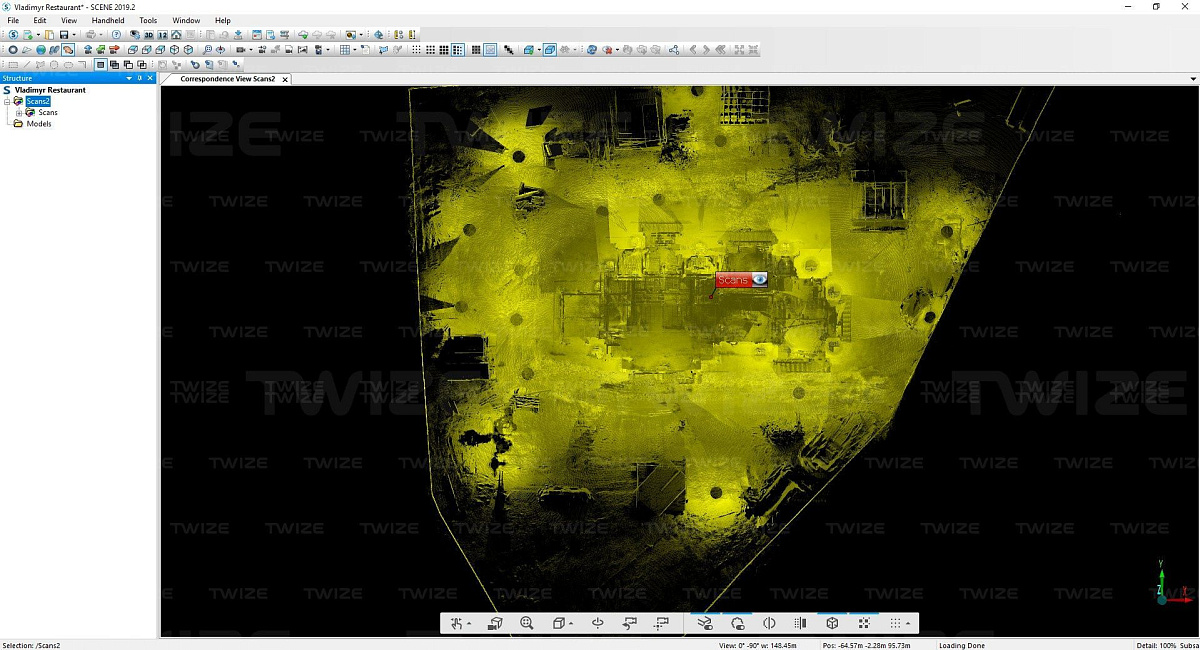

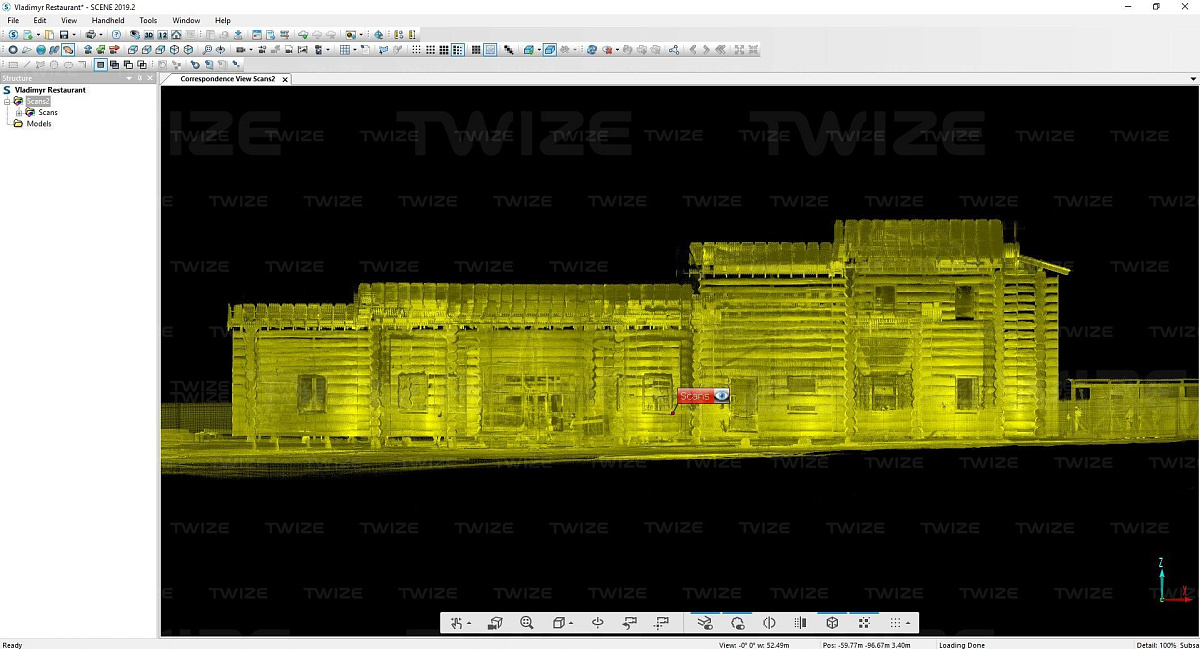

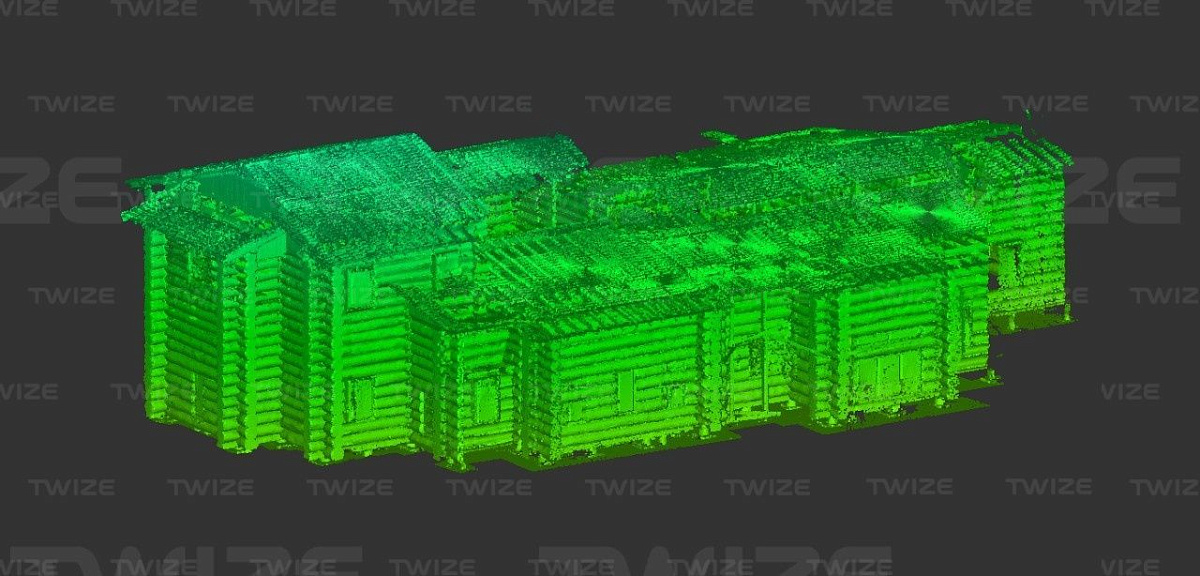

    облако точек сруба с установками сканера размещенными в единой системе координат

    Формат файла:

    .RCP

  • 2 этап

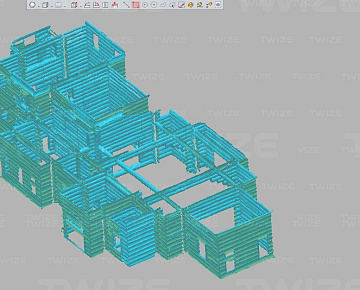

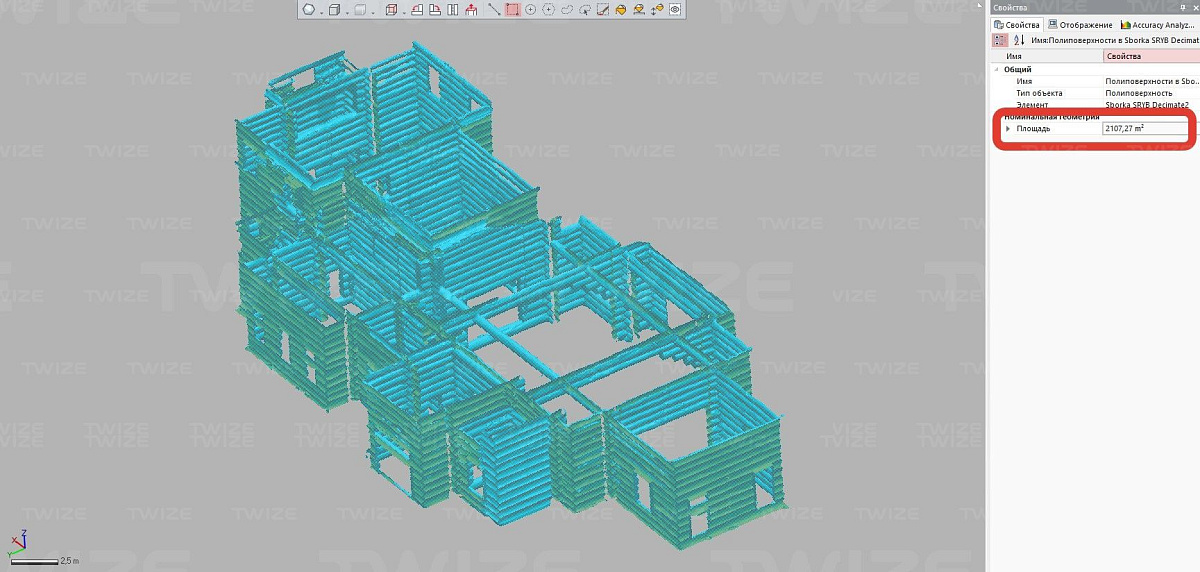

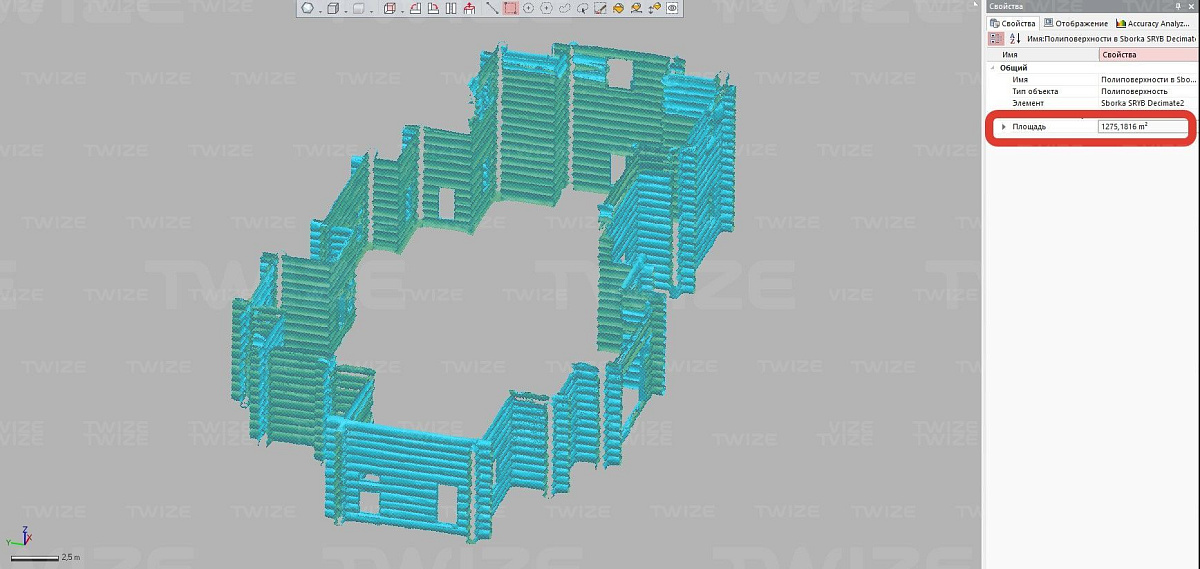

    Создание полигональной 3D‑модели и расчет площади поверхности

    Используемое ПО:

    Geomagic WRAP и Geomagic Design X

    Время работы:

    1 рабочий день

    Результат работы:

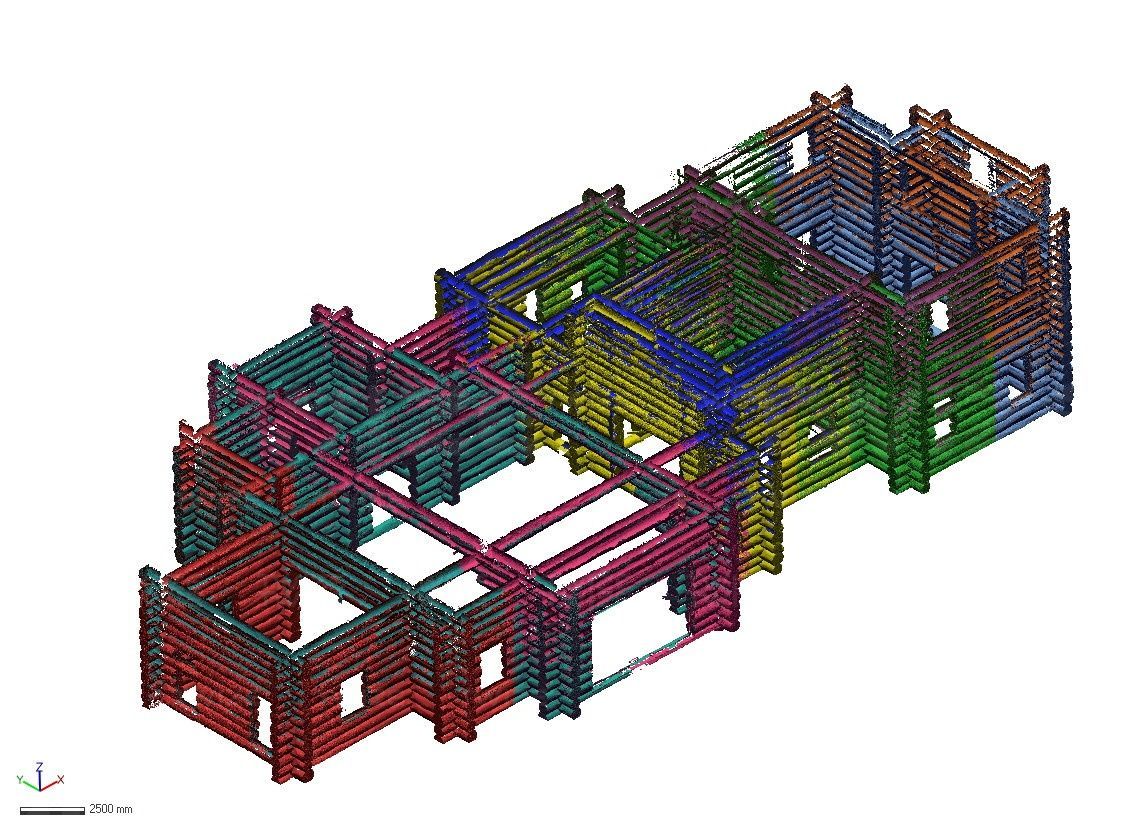

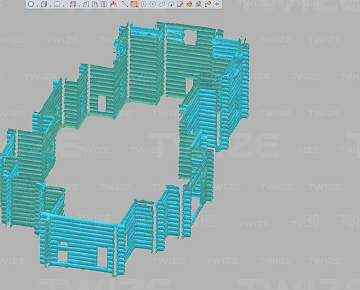

    полигональная модель, разбитая на внешнюю и внутреннюю геометрию сруба с отделенными торцами бревен

    Формат файла:

    .STL
