Создание 3D‑модели кабины яхты

  • ЗD-сканирование

Задача

Получить 3D‑модель кабины яхты для разработки вывода навигационных данных на лобовое стекло.

Решение

Выехать к заказчику, провести на месте 3D‑сканирование яхты.

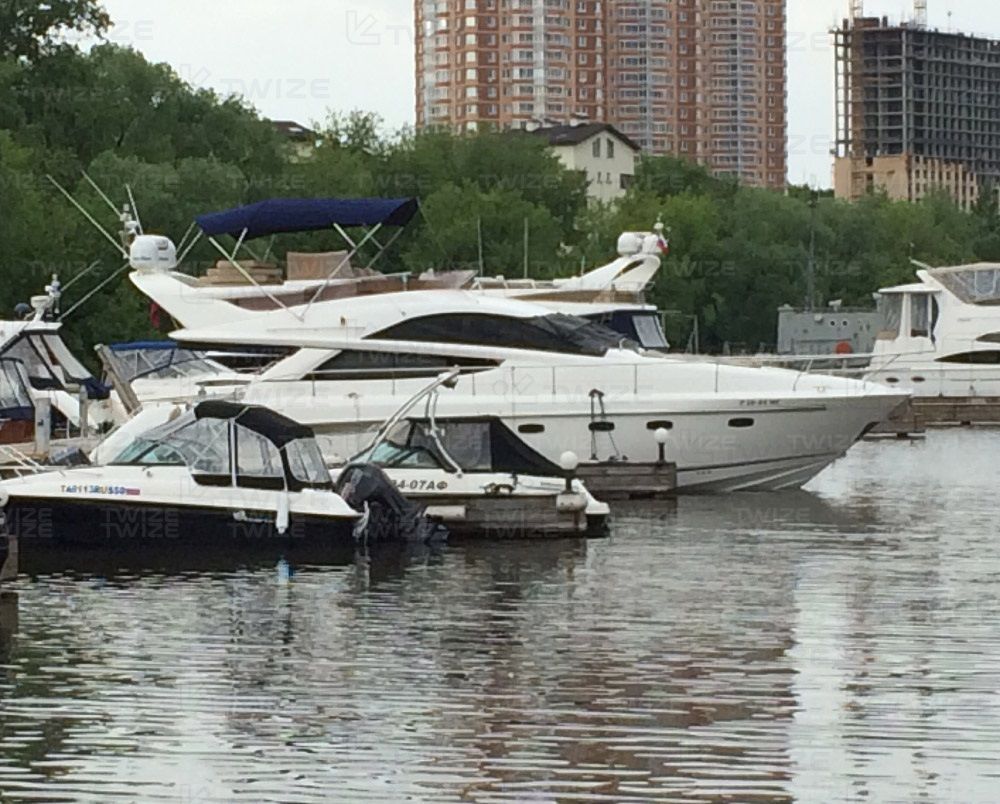

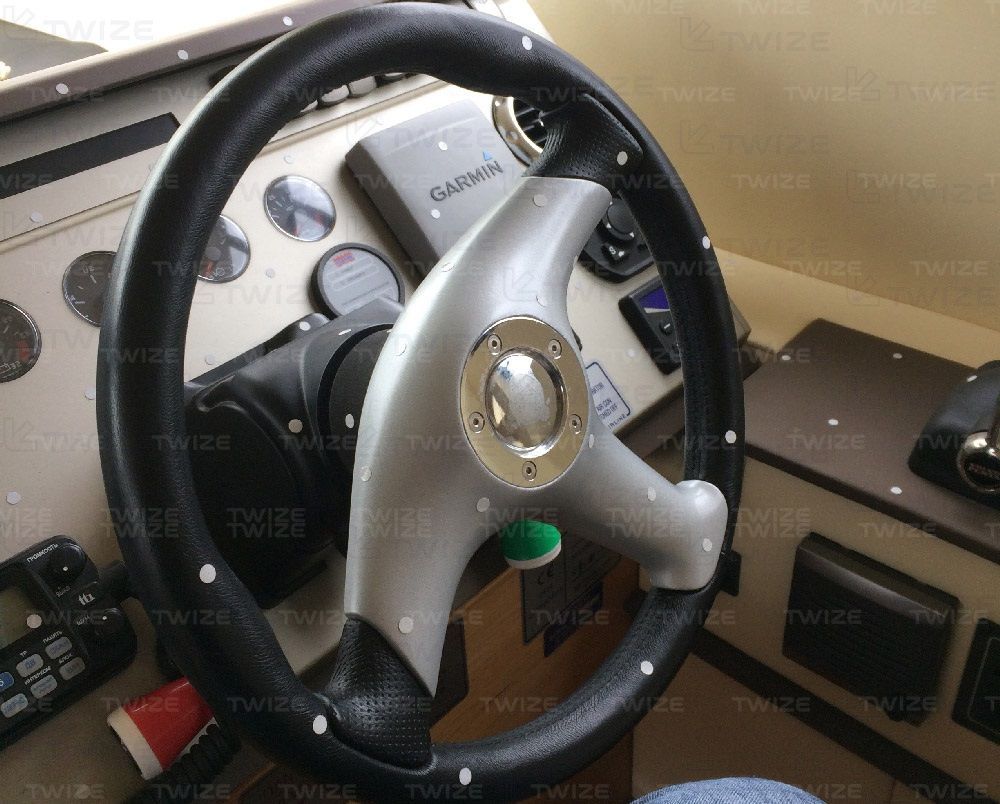

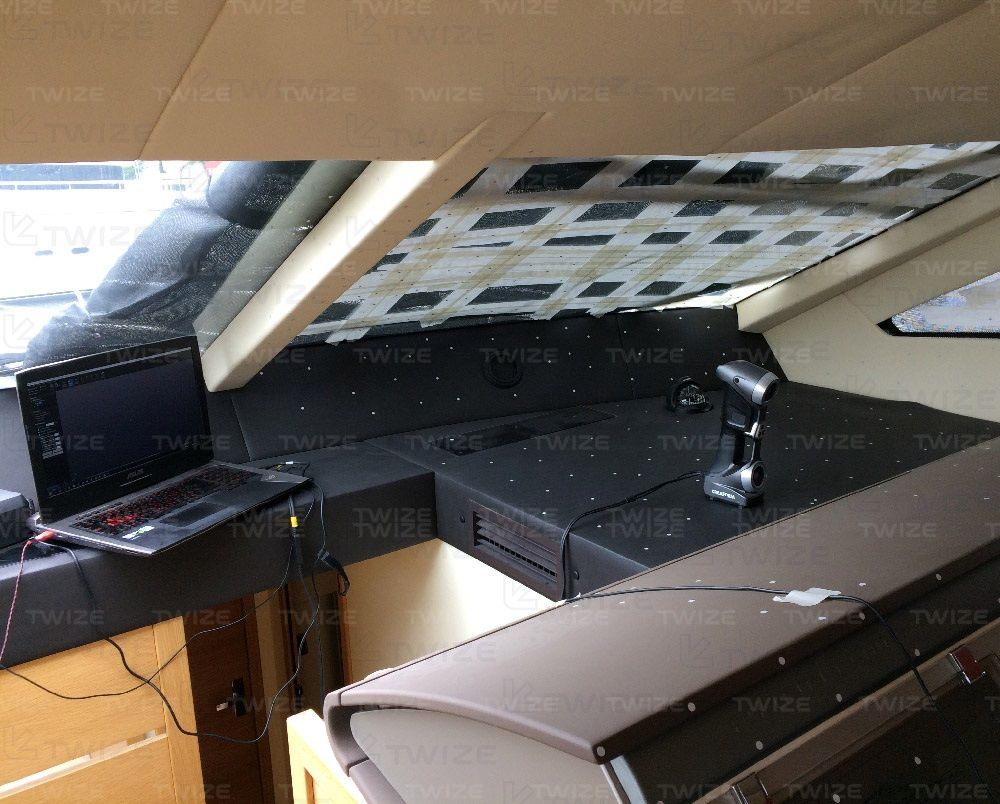

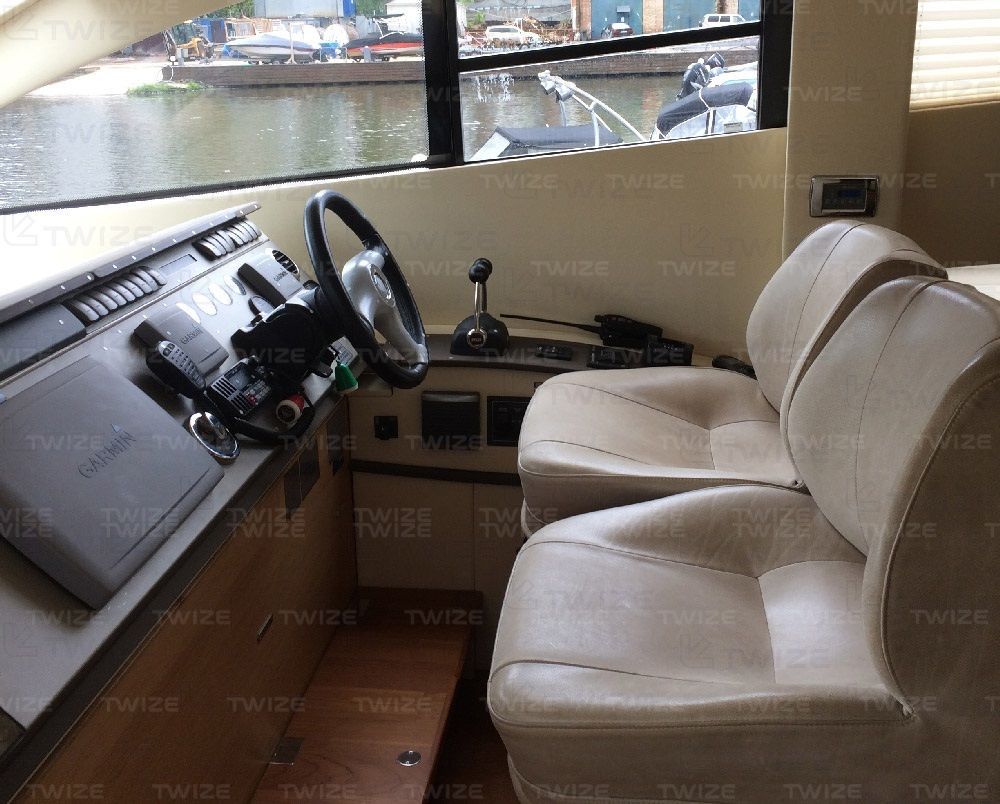

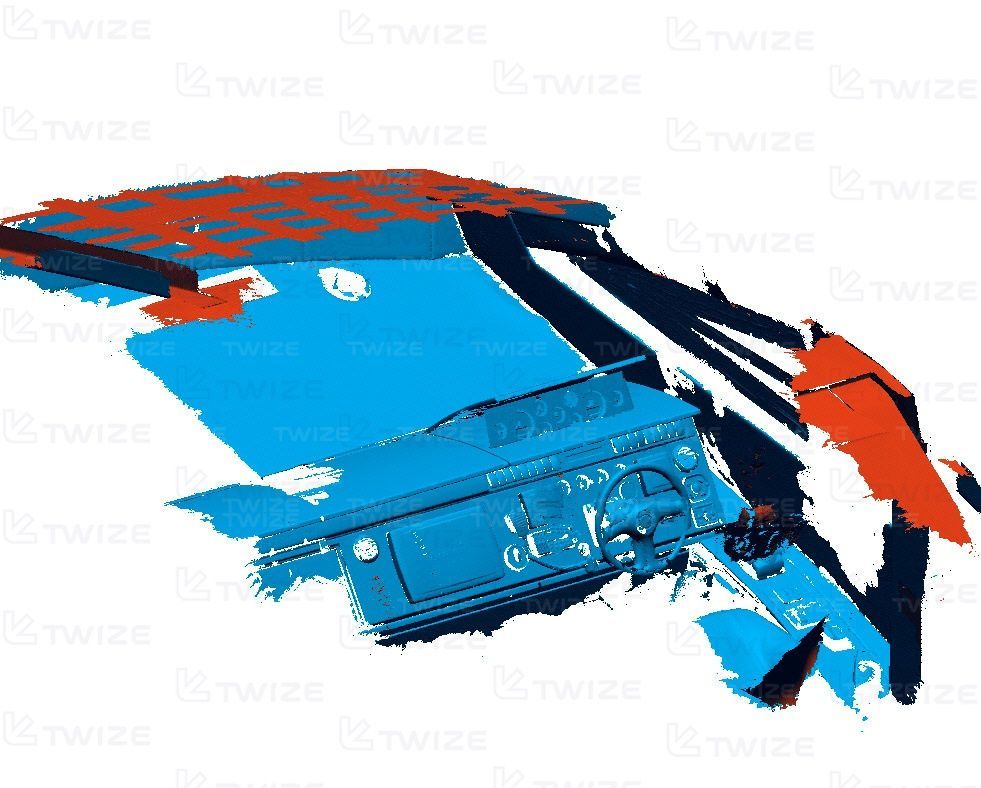

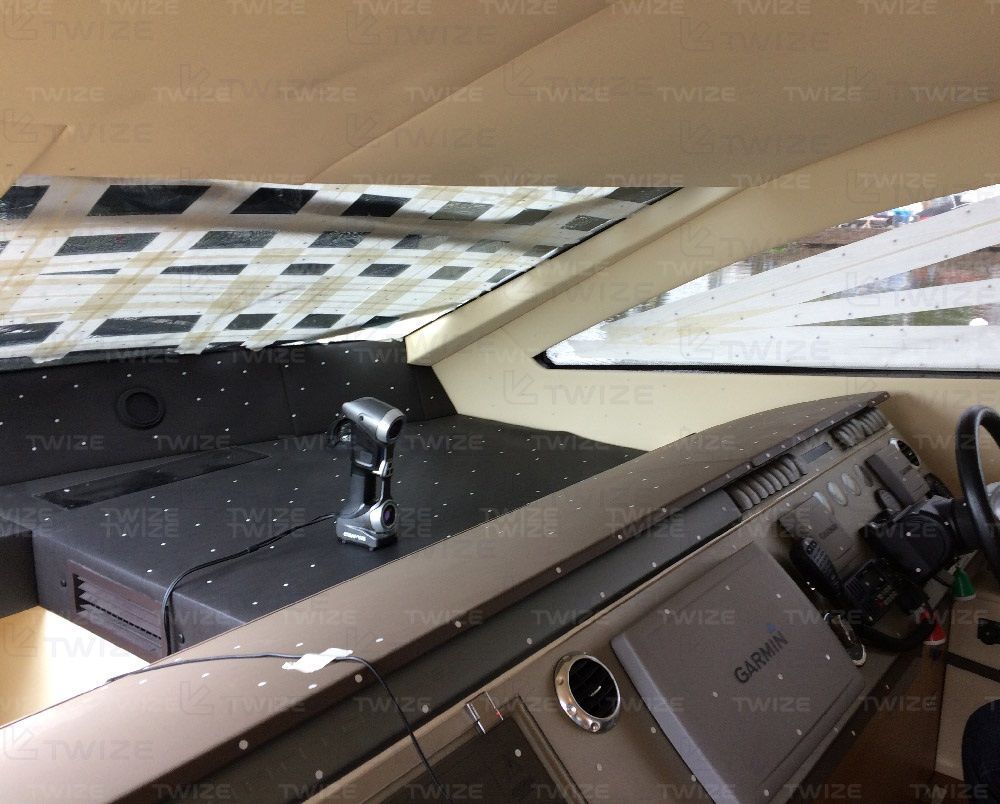

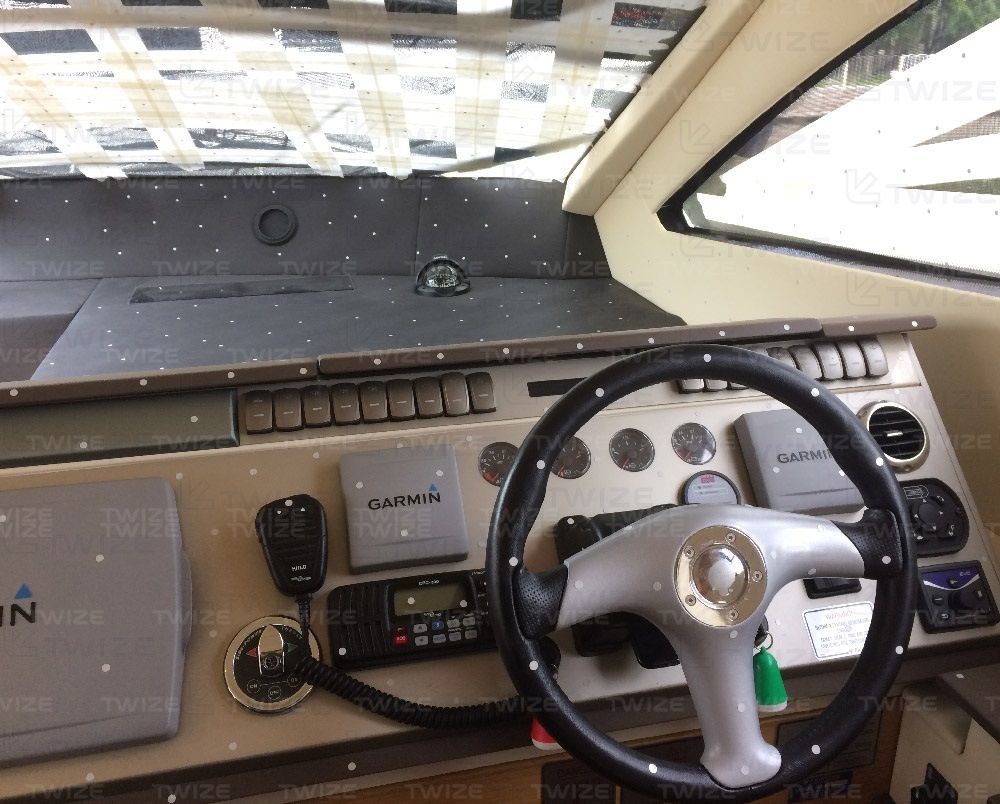

Создание 3D‑модели кабины яхты - вид 1 Результат сканирования кабины яхты (первая плоскость) Увеличить Создание 3D‑модели кабины яхты - вид 2 Результат сканирования кабины яхты (вторая плоскость) Увеличить Создание 3D‑модели кабины яхты - вид 3 Фото оригинала кабины яхты для сканирования (фото 1) Увеличить Создание 3D‑модели кабины яхты - вид 4 Фото процесса сканирования кабины (фото 1) Увеличить Создание 3D‑модели кабины яхты - вид 5 Фото процесса сканирования кабины (фото 2) Увеличить Создание 3D‑модели кабины яхты - вид 6 Фото процесса сканирования кабины (фото 3) Увеличить Создание 3D‑модели кабины яхты - вид 7 Фото оригинала яхты для сканирования Увеличить Создание 3D‑модели кабины яхты - вид 8 Фото оригинала кабины яхты для сканирования Увеличить
  • 1 этап

    3D-сканирование

    3D-сканер:

    HandySCAN700

    Тип сканера:

    лазерный портативный

    Габаритные размеры объекта 3D-сканирования:

    2170х 3120 х 2000 мм

    Точность данных сканирования:

    200 микрон

    Время сканирования:

    8 часов

    Результат 3D-сканирования:

    высокополигональная 3D-модель внутренней геометрии кабины яхты.

    Формат файла:

    .STL
