Создание прототипа детали

  • ЗD‑сканирование
  • ЗD‑моделирование
  • ЗD‑печать

Задача

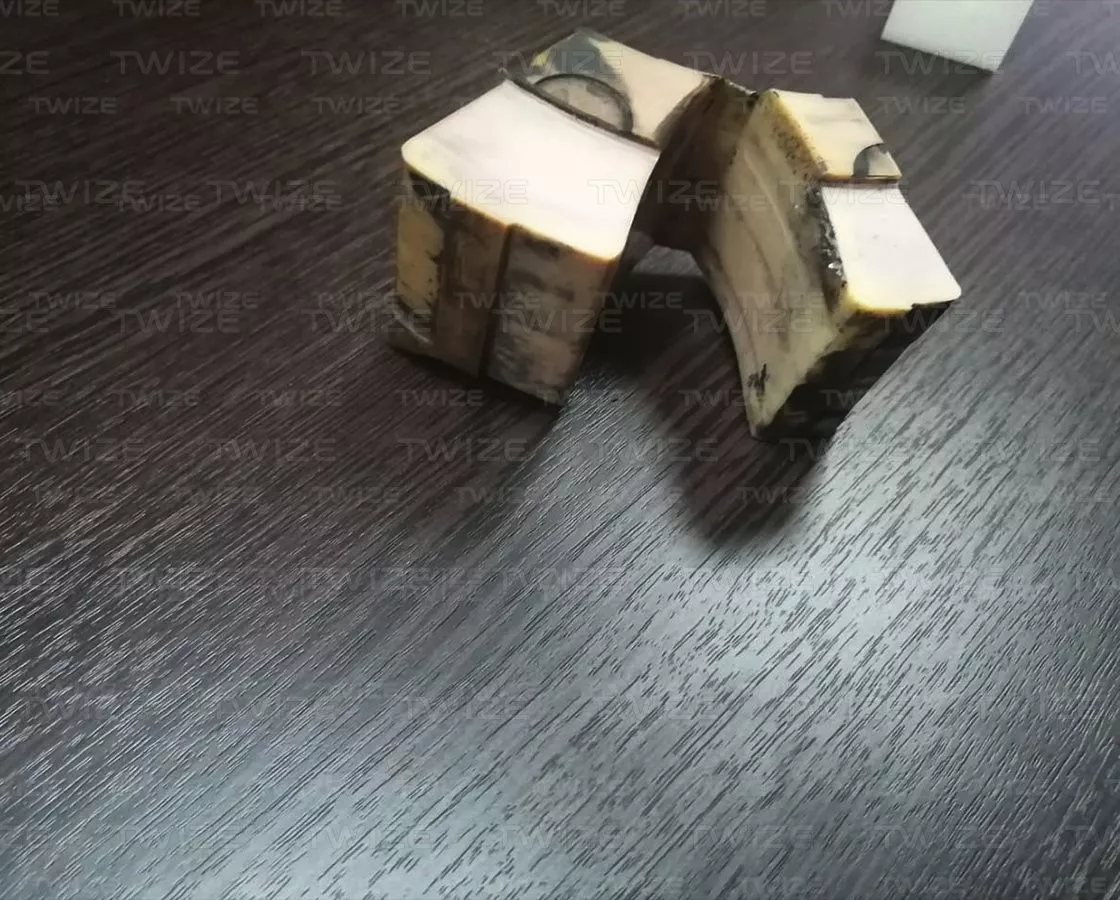

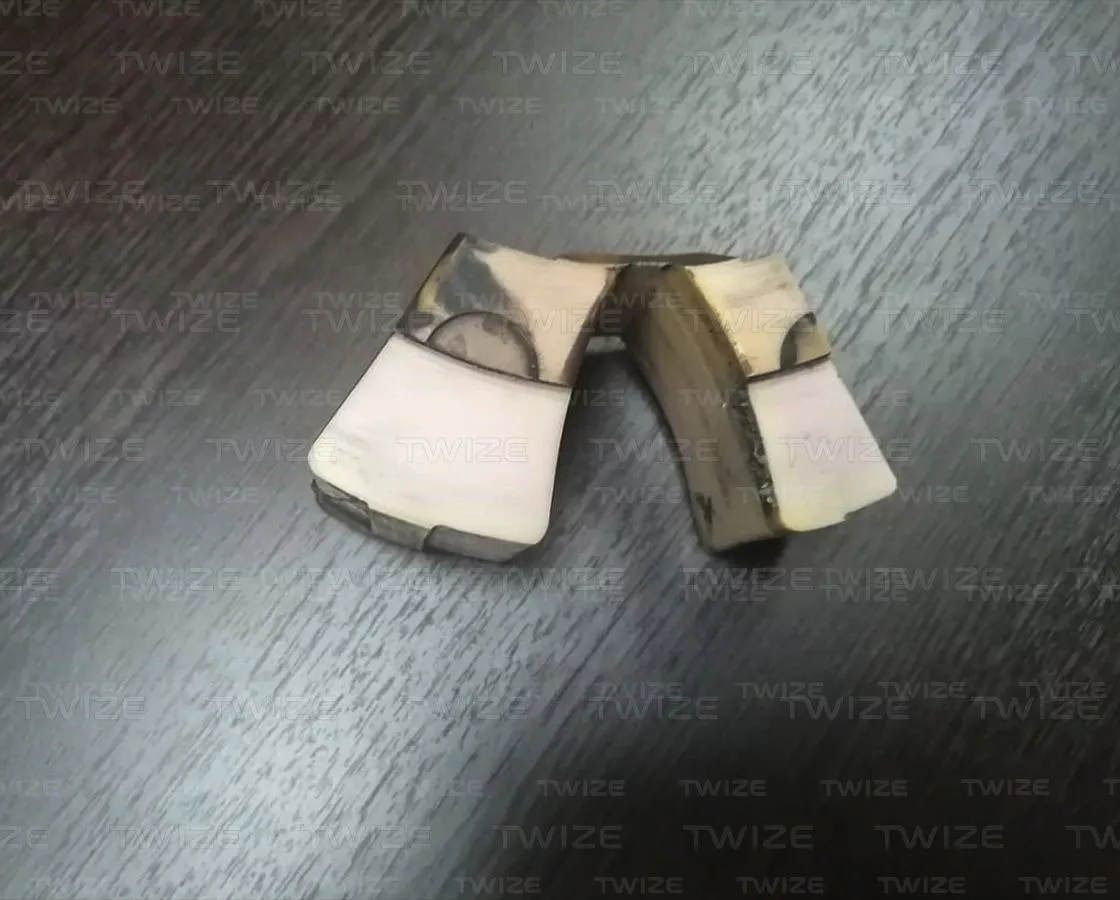

Изготовить прототип детали.

Решение

Проведено 3D‑сканирование детали, создана твердотельная 3D‑модель. Изготовлена путем 3D‑печати по технологии SLA.

  • 1 этап

    3D‑сканирование

    3D‑сканер:

    Solutionix Rescan CS2+

    Тип сканера:

    оптический стационарный

    Габаритные размеры детали:

    100 х 150 х 30 мм

    Время сканирования:

    1 час

    Результат сканирования:

    полигональная 3D‑модель детали

    Формат файла:

    .STL

  • 2 этап

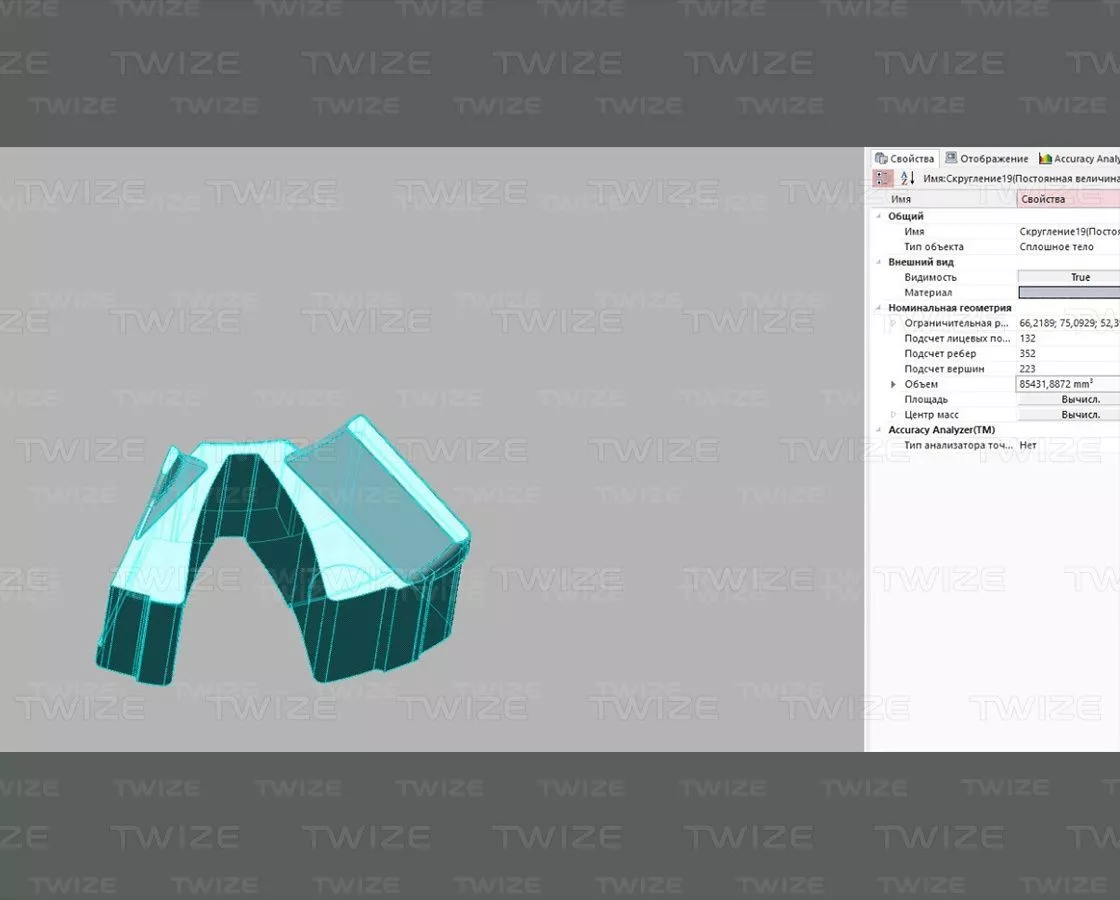

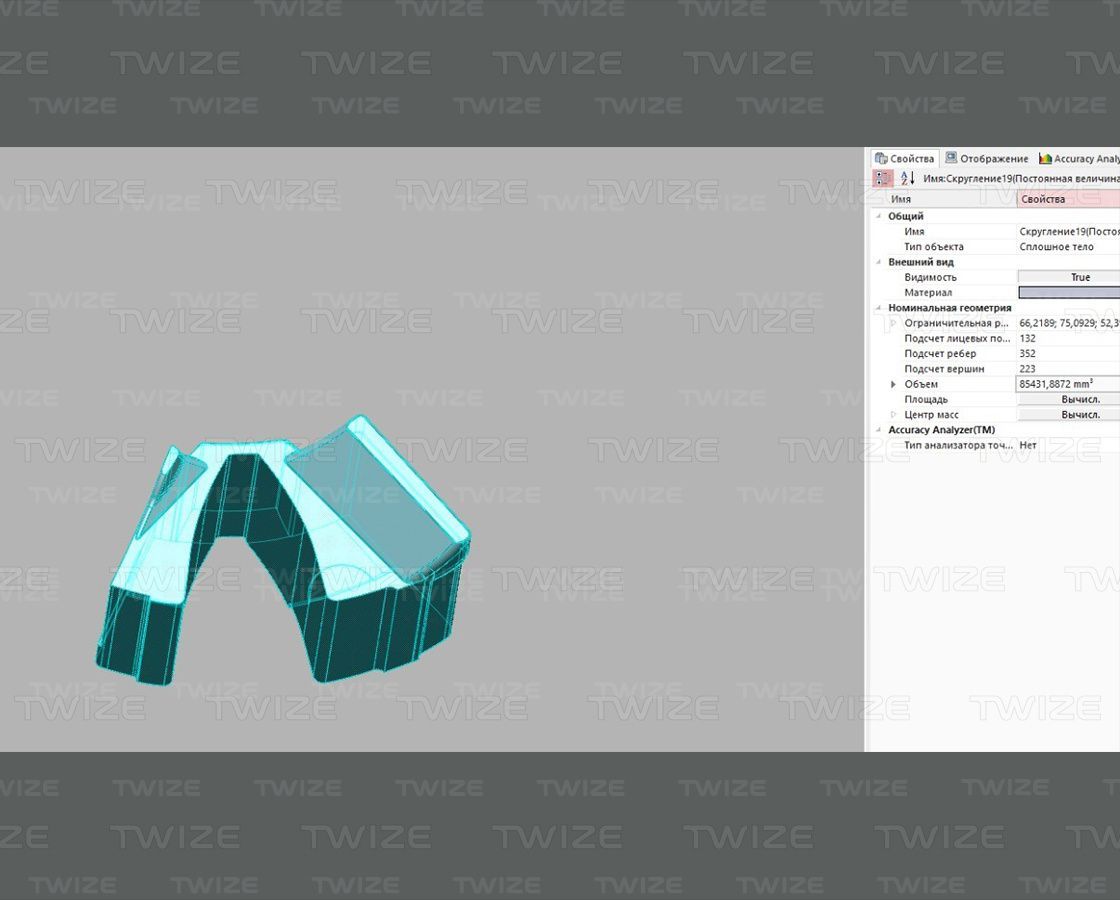

    3D‑моделирование

    Используемое ПО:

    Geomagic Design X

    Используемые данные:

    облако точек в формате .STL

    Время моделирования:

    3 часа

    Результат работы:

    твердотельная CAD‑модель

    Формат файла:

    .x_t, .igs, .stp

  • 3 этап

    3D‑печать

    3D‑принтер:

    Protofab SLA 600

    Материал:

    формула W, серия ABS‑LIKE

    Технология печати:

    SLA (стереолитография)

    Время печати:

    5 часов

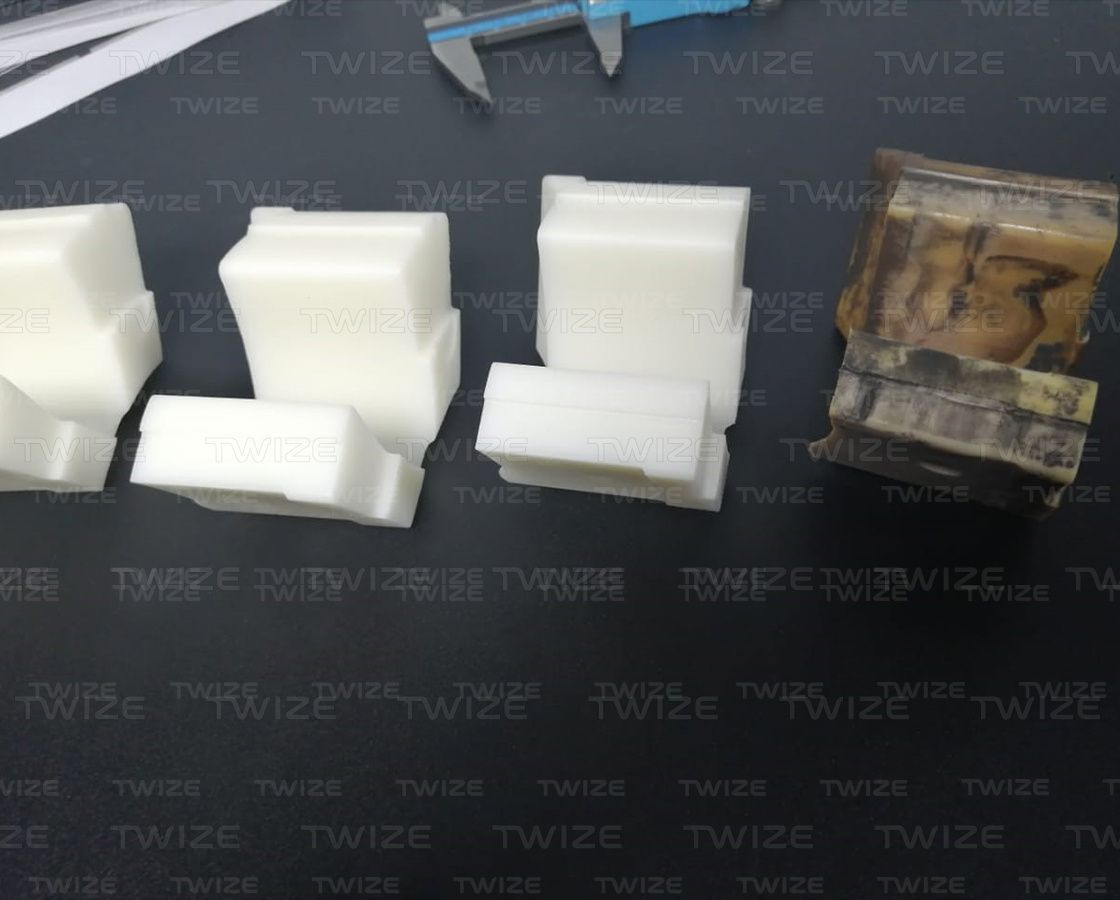

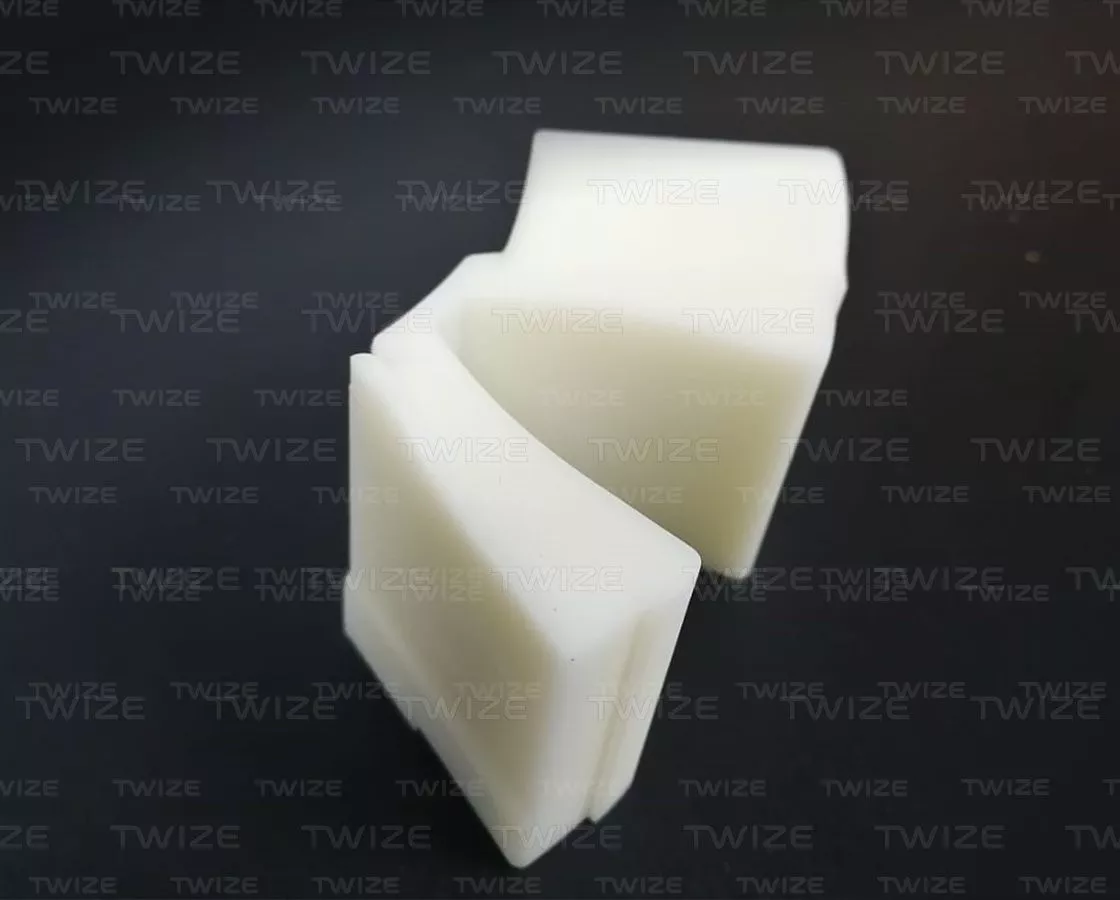

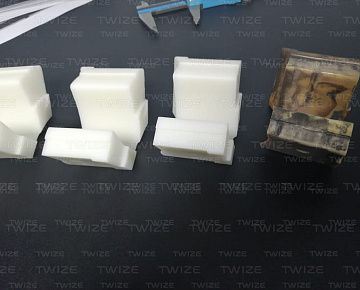

    Результат:

    Готовый прототип изделия
