Изготовление вала для проката металла

  • ЗD‑сканирование
  • ЗD‑моделирование

Задача

Воспроизвести в твердотельном файле вальцы для проката металла, повторяющие заданный узор с точностью 0,3 мм.

Решение

Проведено 3D‑сканирование оригинальной детали, построена твердотельная 3D‑модель. Модифицировано оригинальное изделие – сделаны кромки более округлыми.

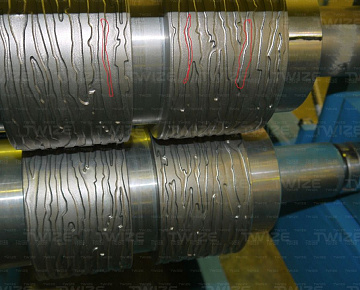

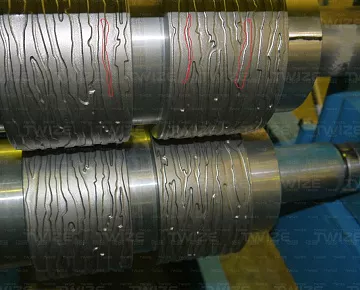

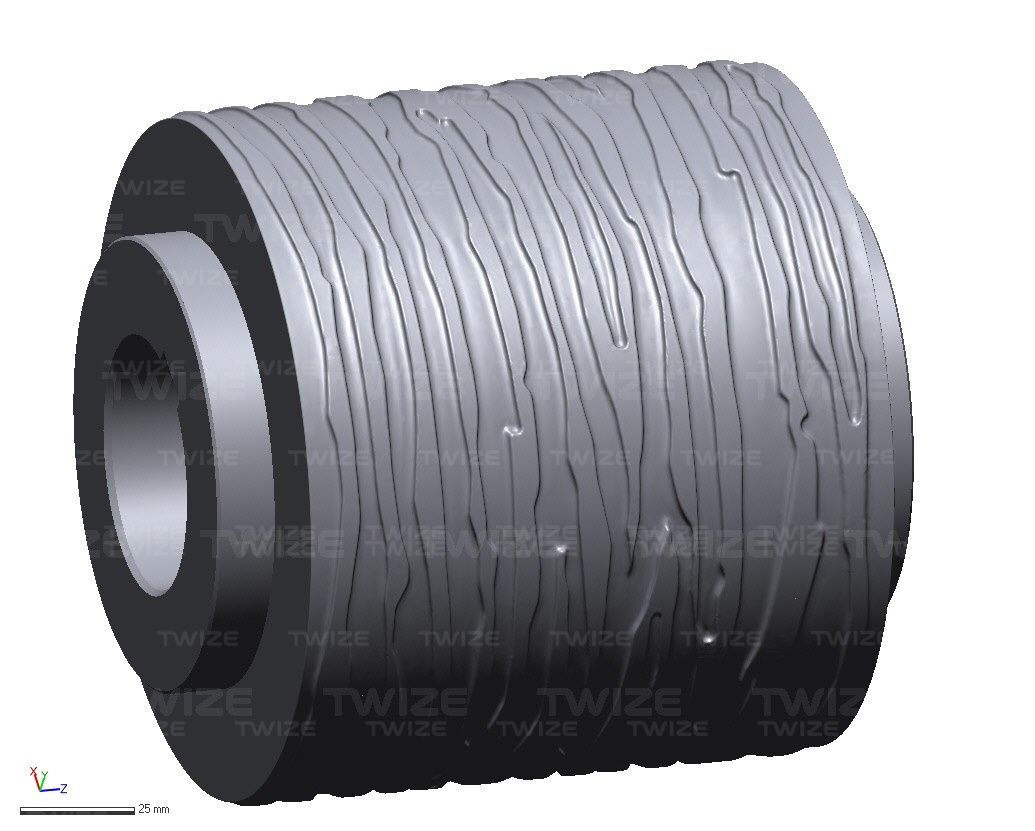

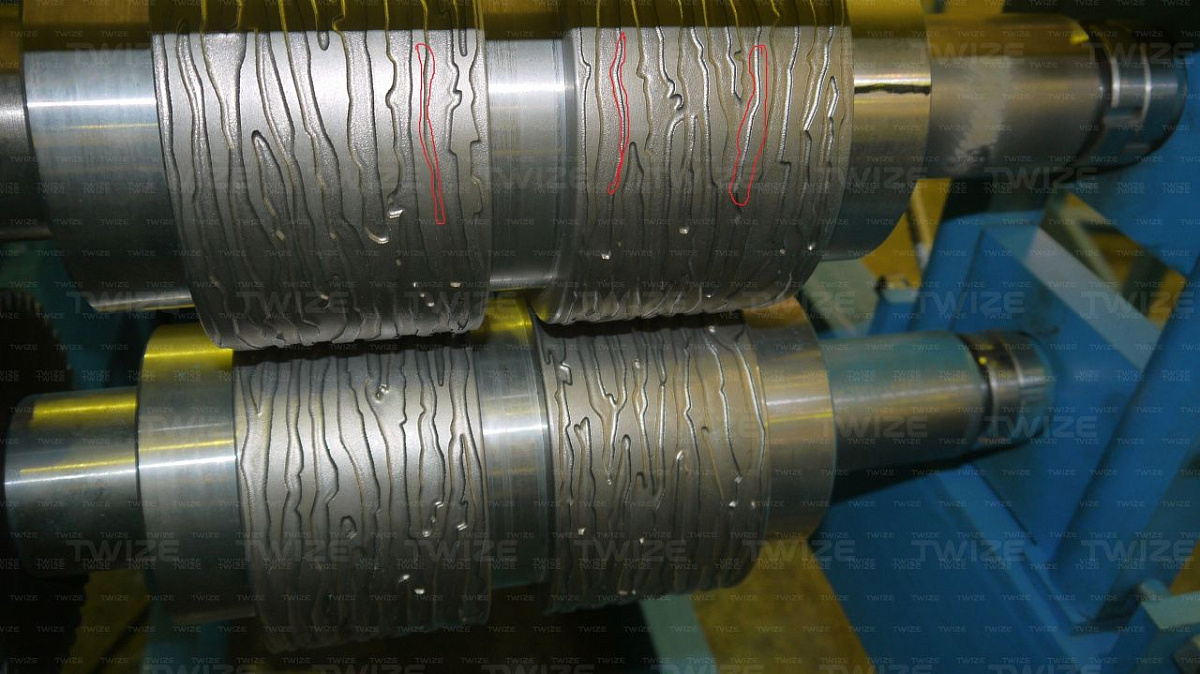

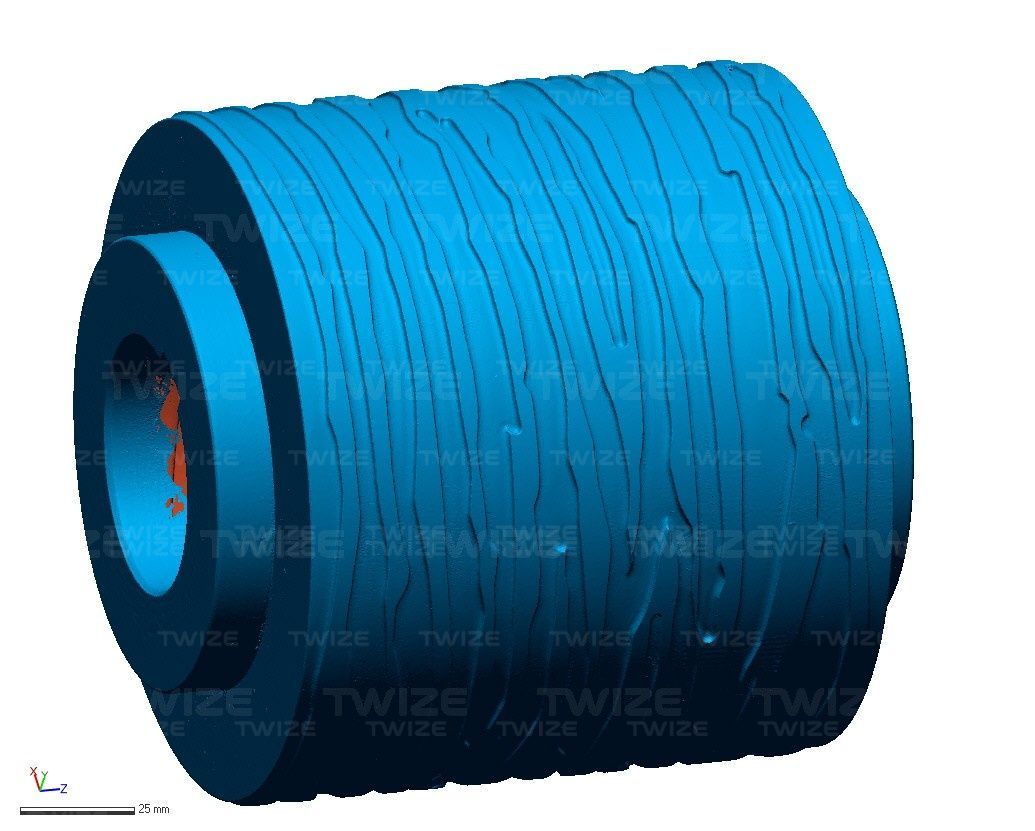

Изготовление вала для проката металла - вид 1 Процесс 3D-сканирования Увеличить Изготовление вала для проката металла - вид 2 Облако точек Увеличить Изготовление вала для проката металла - вид 3 3D-модель изделия Увеличить
  • 1 этап

    3D‑сканирование

    3D‑сканер:

    Creaform HandySCAN700

    Тип сканера:

    лазерный ручной

    Габаритные размеры объекта 3D‑сканирования:

    152 х 152 х 159 мм

    Точность данных сканирования:

    30 микрон

    Время сканирования:

    1,5 часа

    Результат сканирования:

    высокополигональные 3D‑модели валов

    Формат файла:

    .STL

  • 2 этап

    3D‑моделирование

    Используемое ПО:

    Geomagic Design X

    Время на твердотельное моделирование:

    12 часов

    Результат работы:

    твердотельная 3D‑модель вала

    Формат файла:

    .x_t, .igs, .stp
