Наземное лазерное 3D‑сканирование и обмерные работы

Лазерное сканирование зданий и сооружений 3D в Москве
Что нужно знать заказчику?

Лазерное сканирование (3d сканирование) — технология, которая используется для бесконтактного измерения объекта реального мира с целью его воссоздания в виде информационной (BIM) 3D модели. Измерения проводятся с помощью переносного или наземного лазерного сканера. Изначально данные сканирования формируются в виде в облака точек, которые затем используются для создания полноценной полигональной 3d модели объекта или выпуска чертежей. Современные 3D‑сканеры позволяют формировать облака точек в режиме реального времени.

Лазерное сканирование объектов находит широкое применение в различных областях благодаря своей высокому уровню точности и детализации конечных данных. В основном 3д сканирование используется в следующих сферах:

• Промышленность и машиностроение

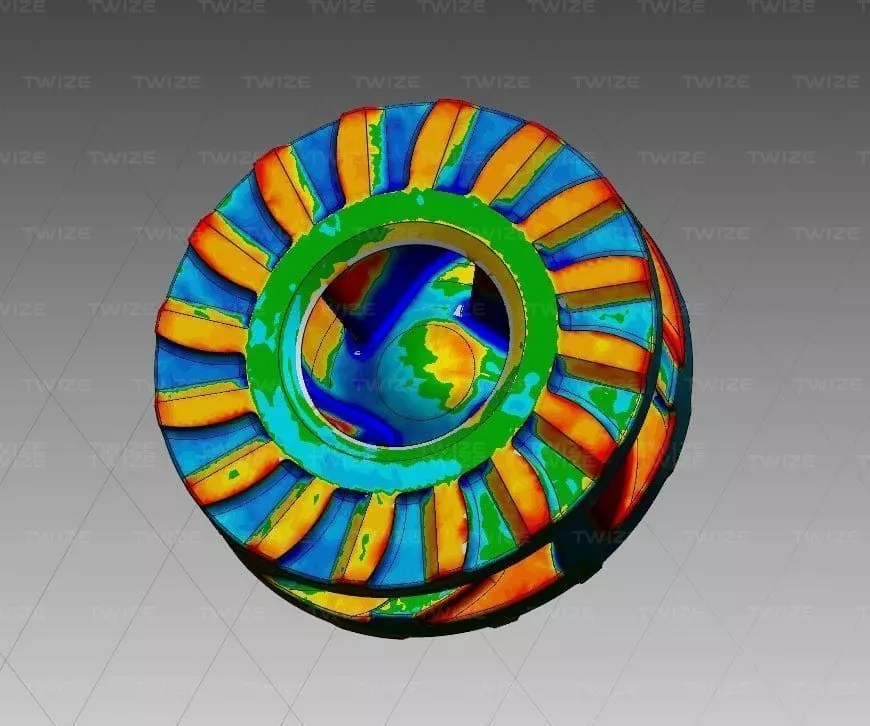

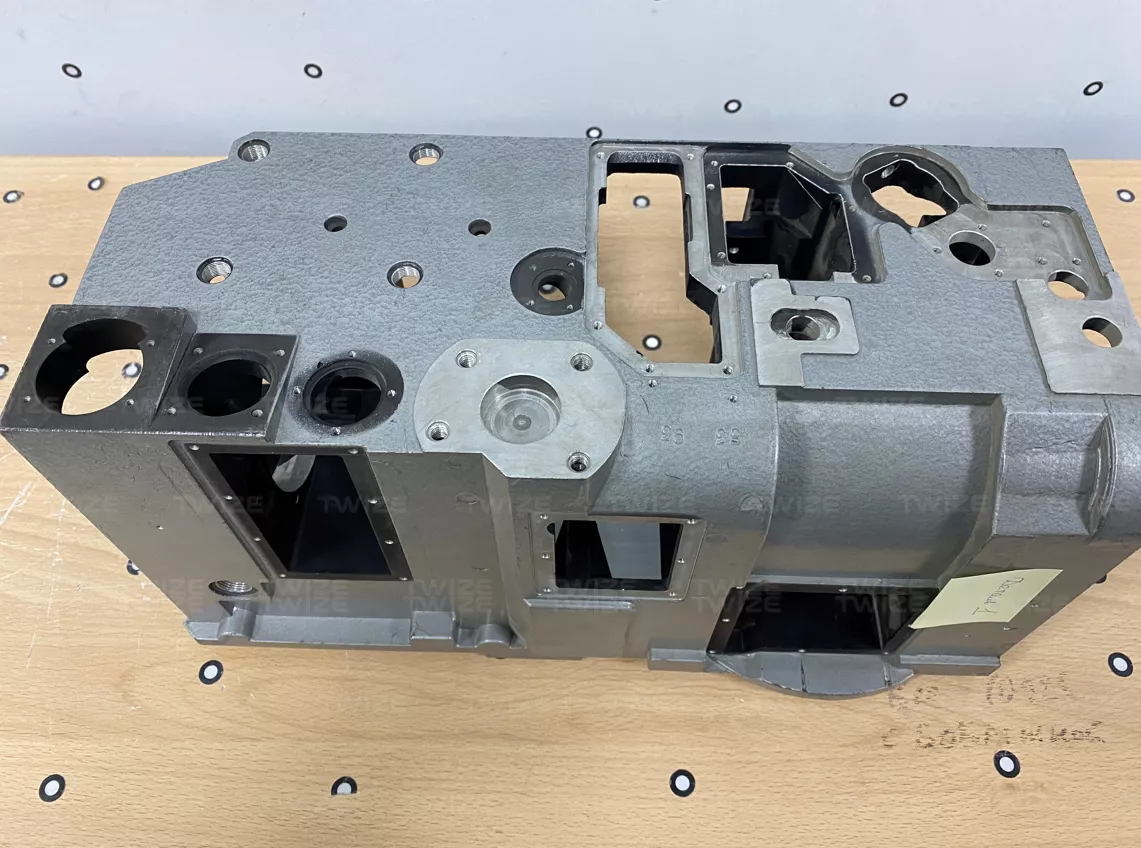

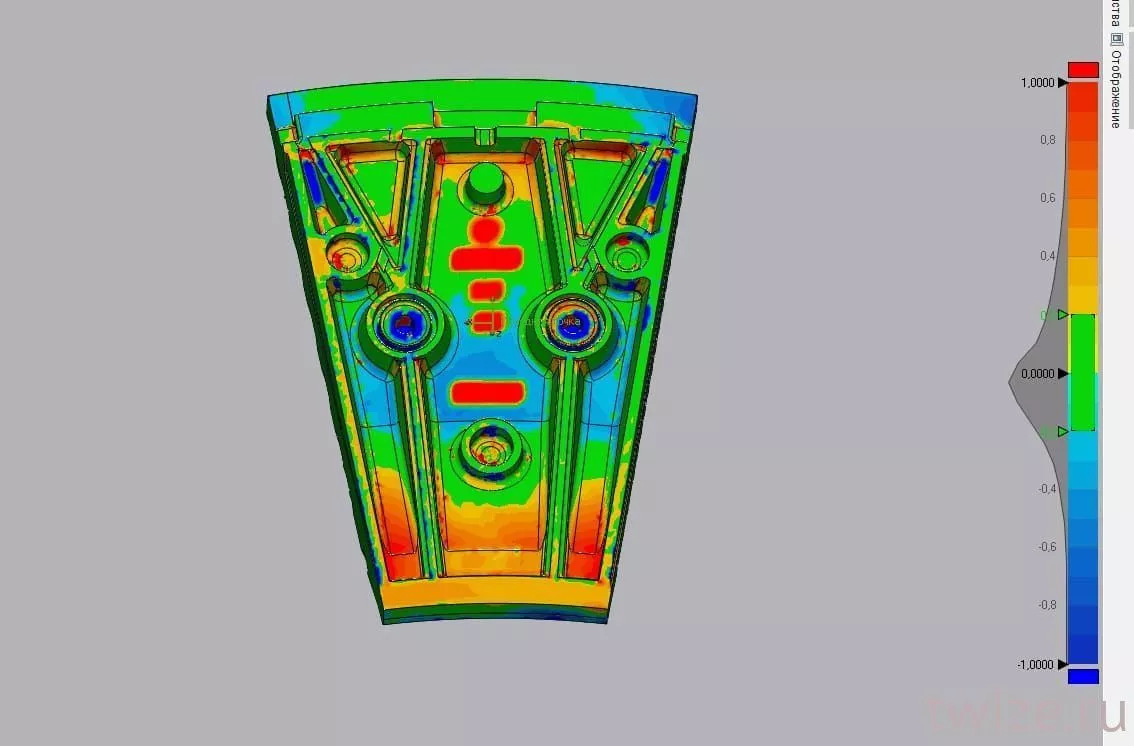

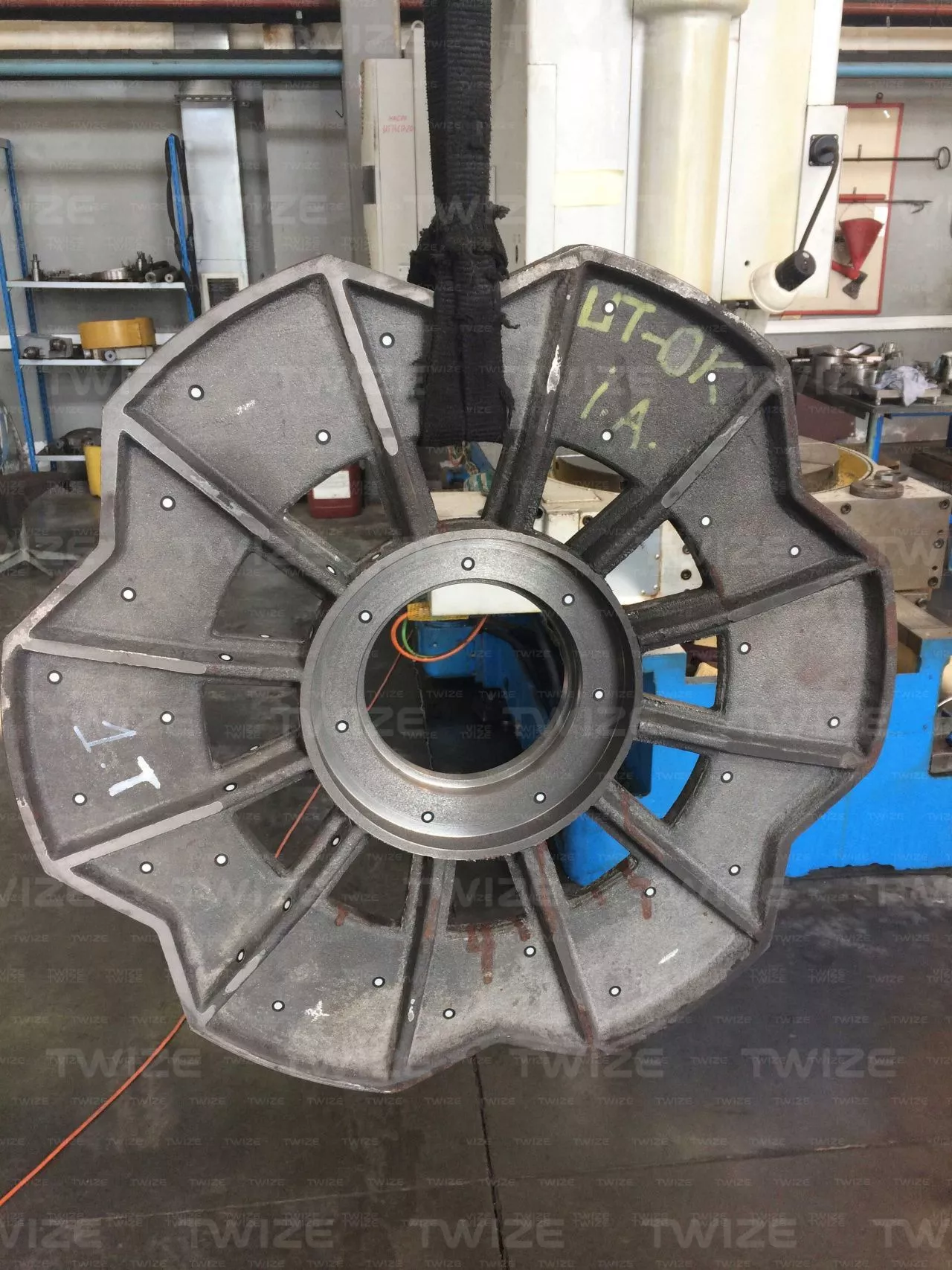

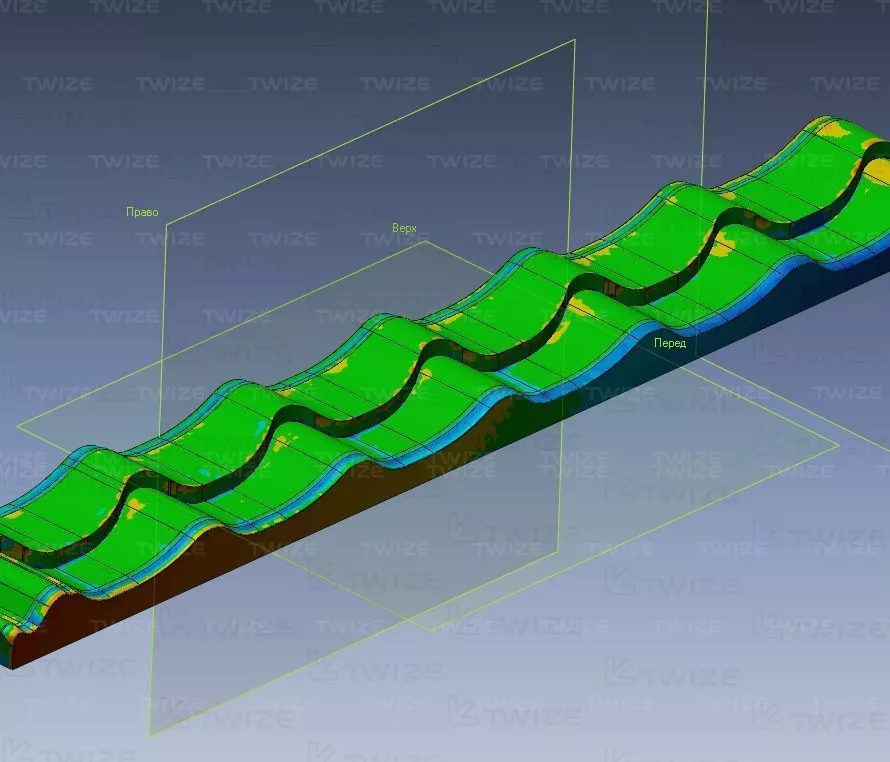

  • Контроль качества деталей и узлов

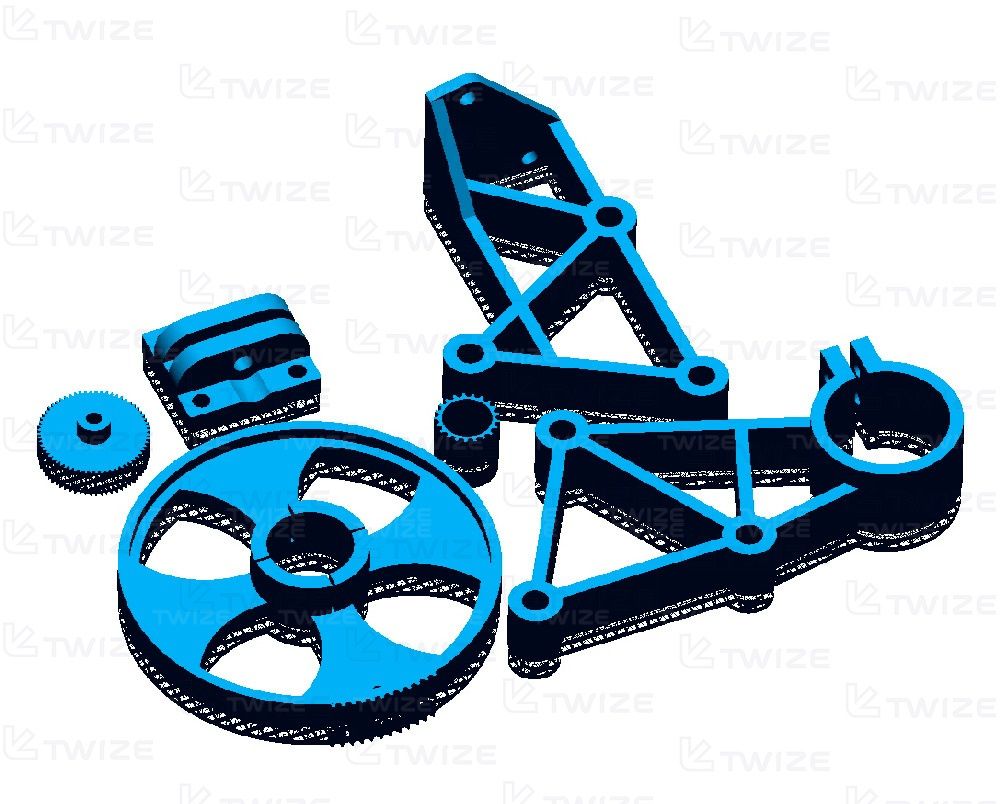

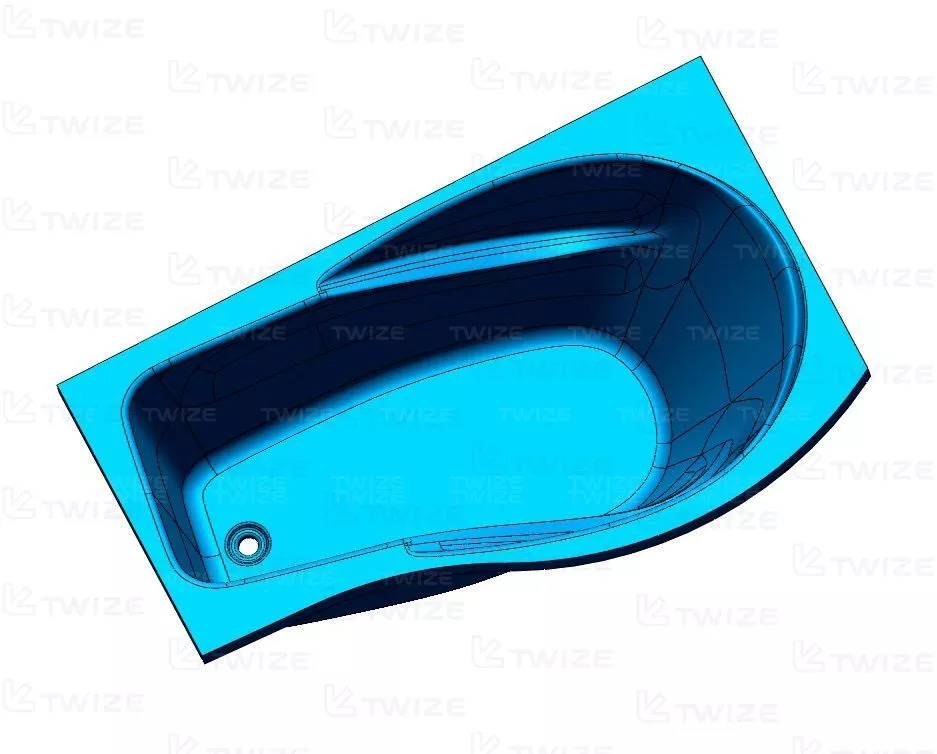

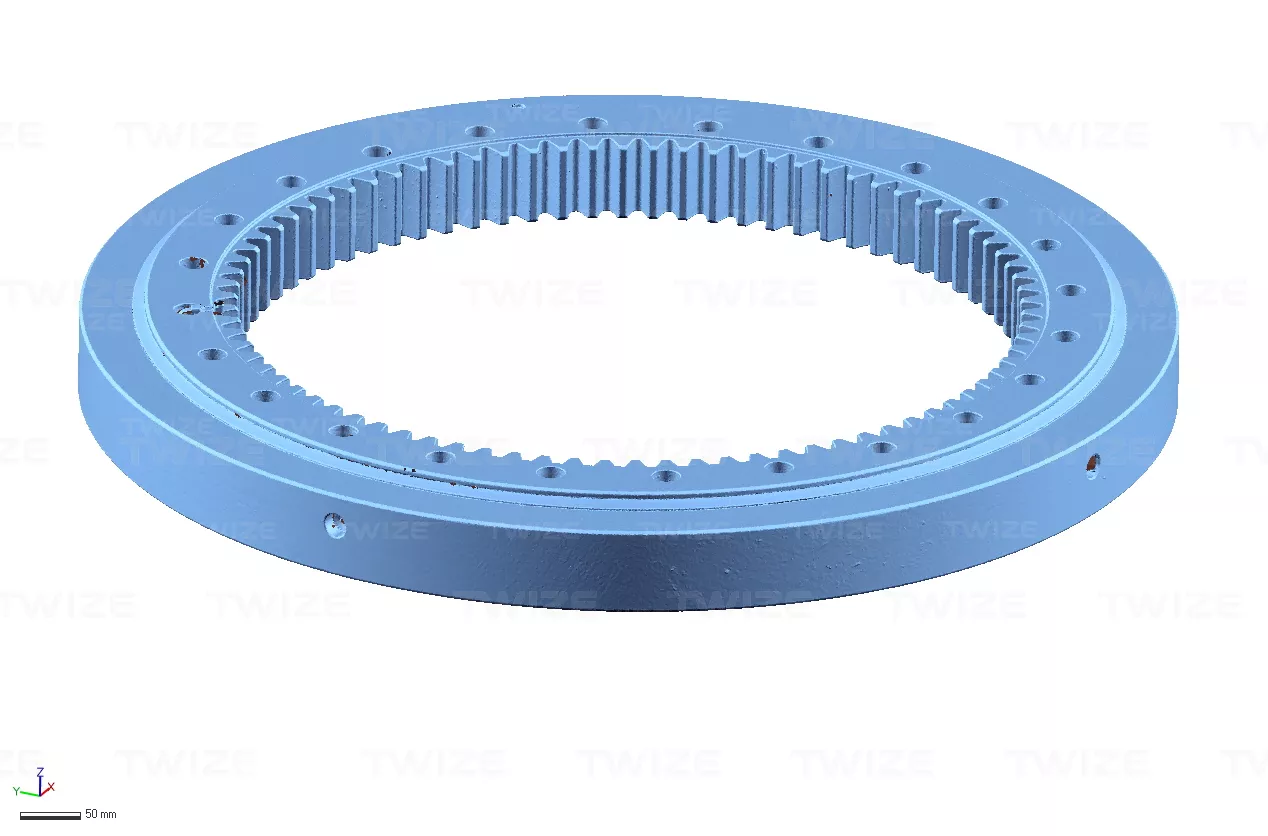

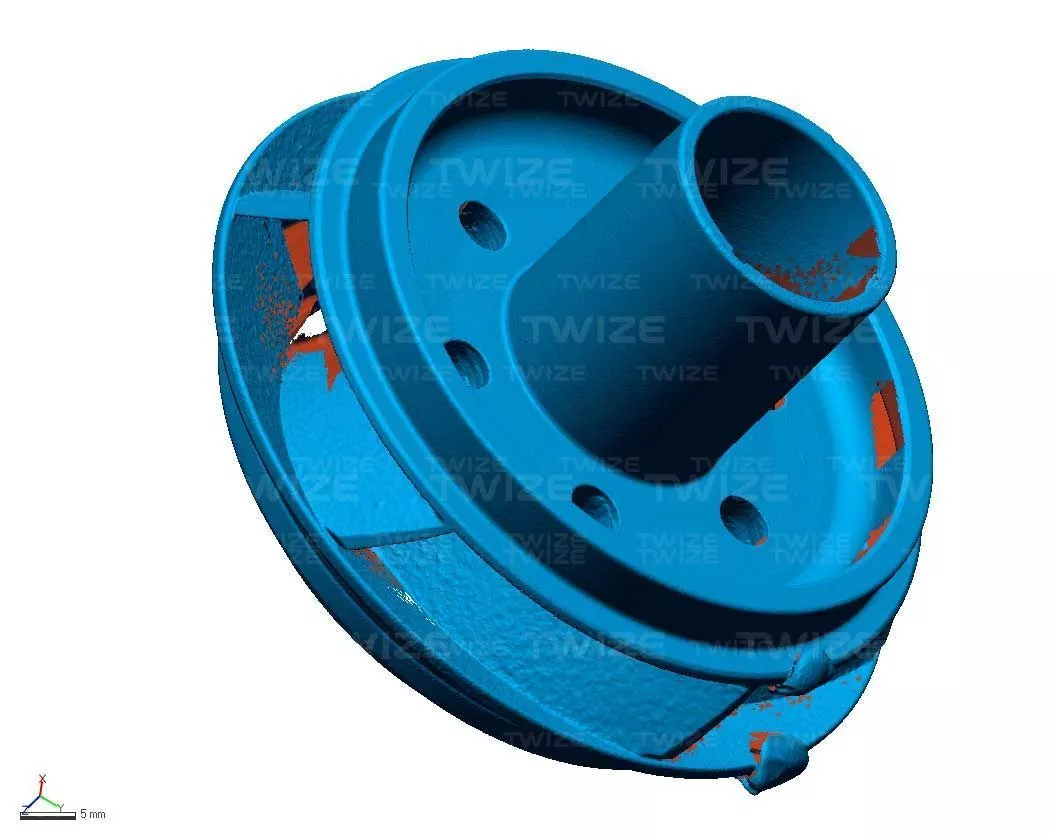

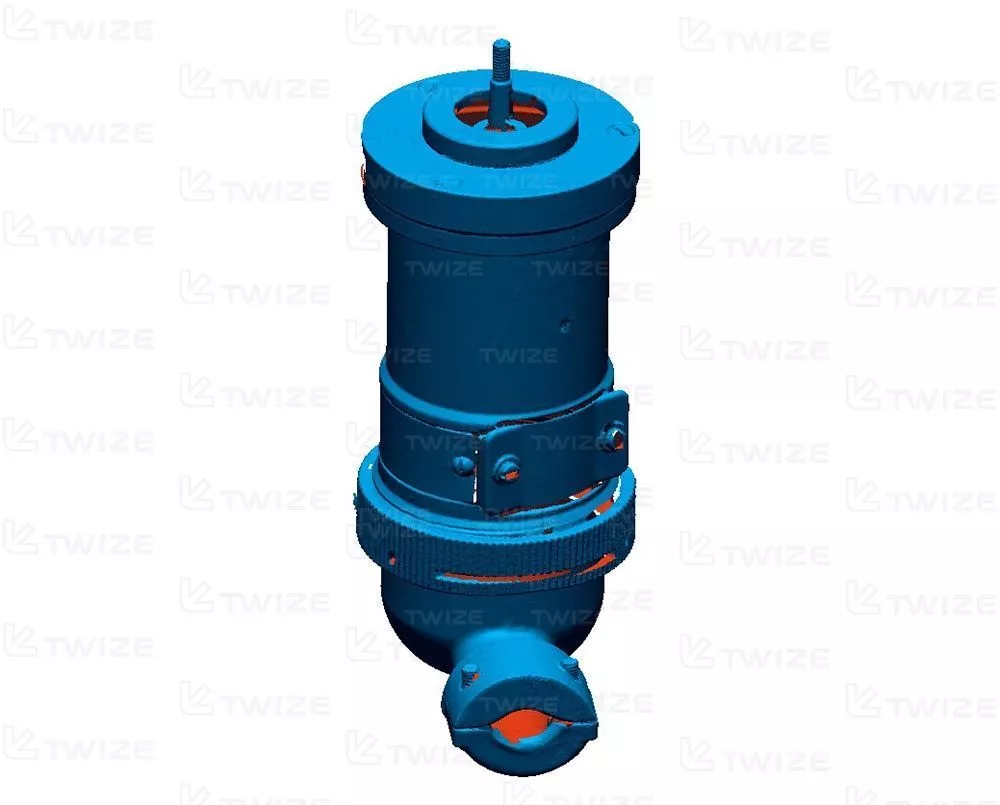

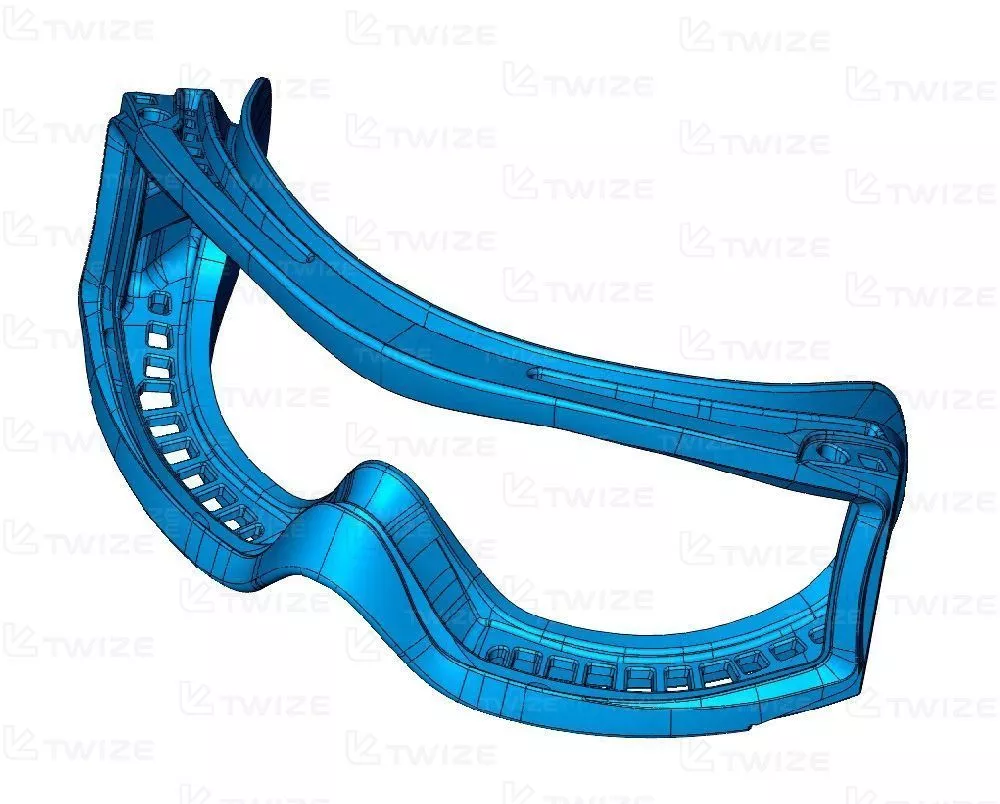

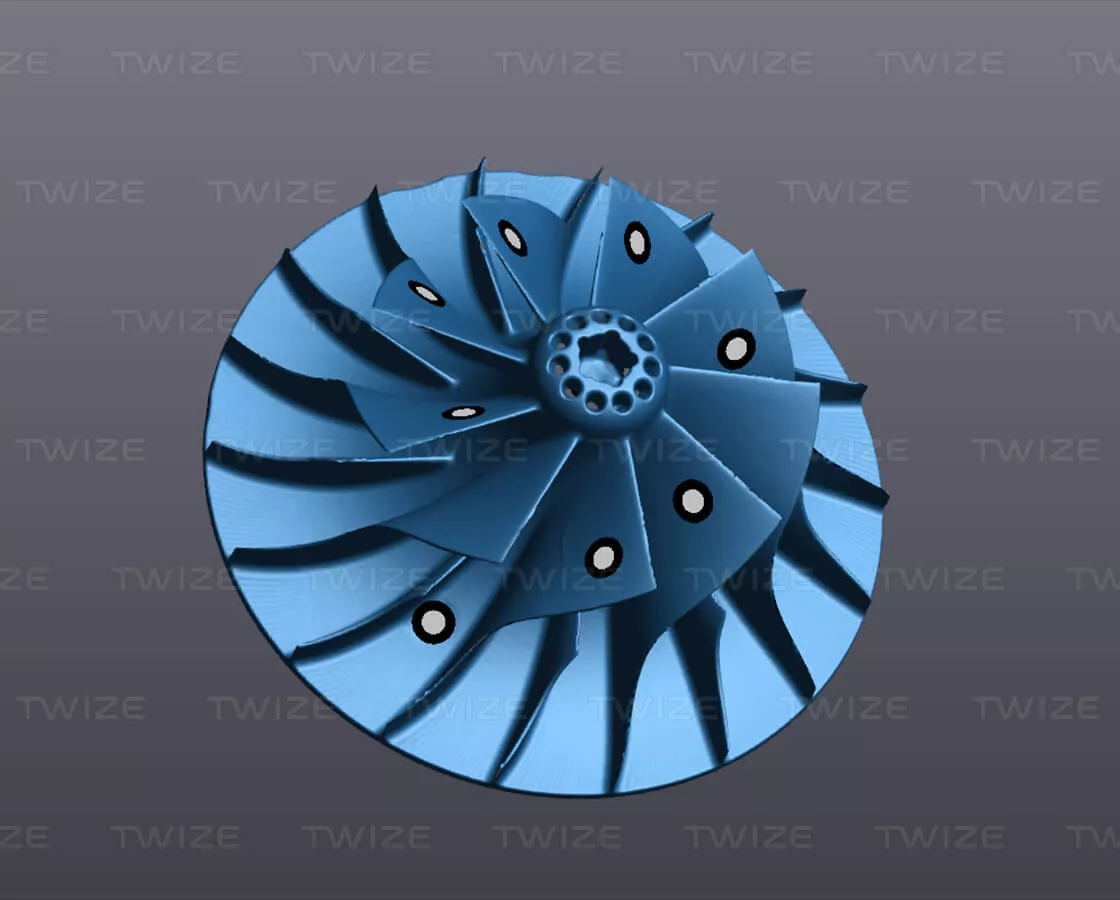

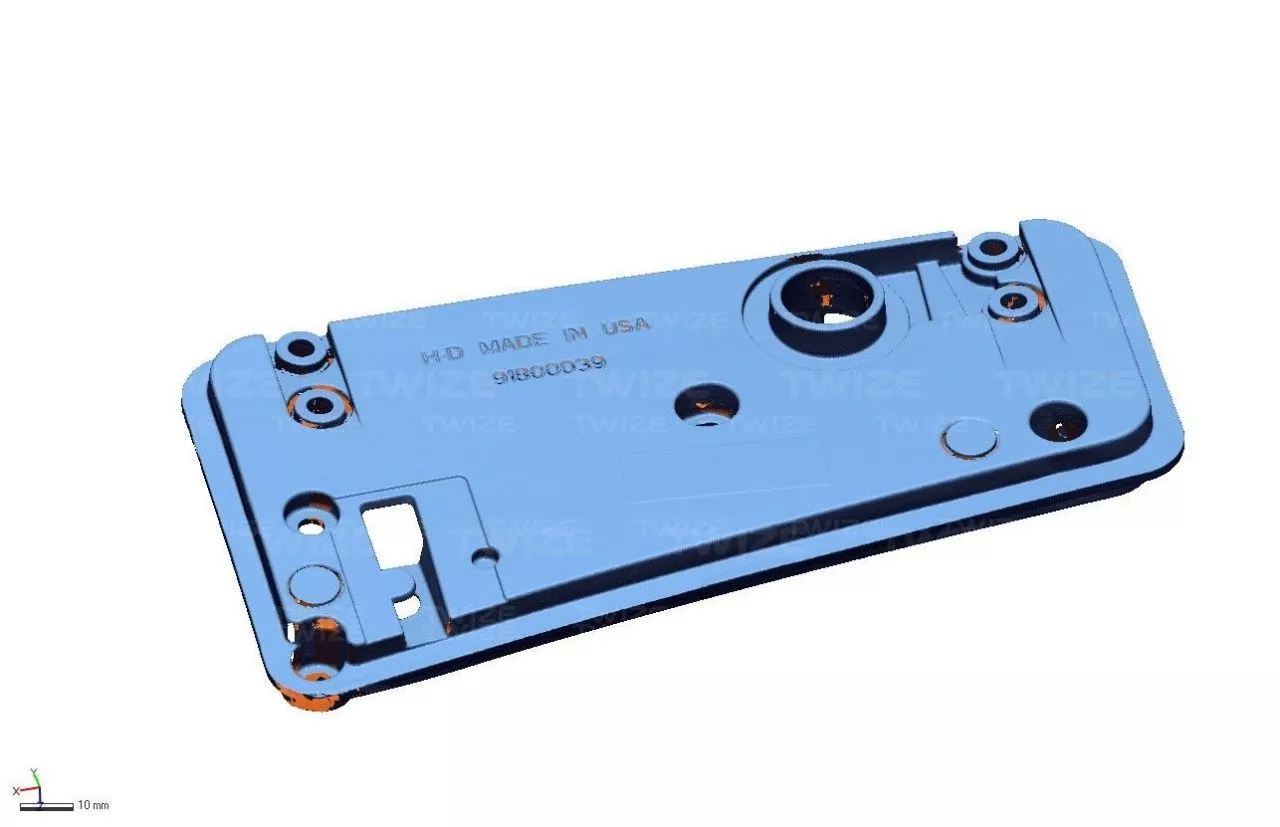

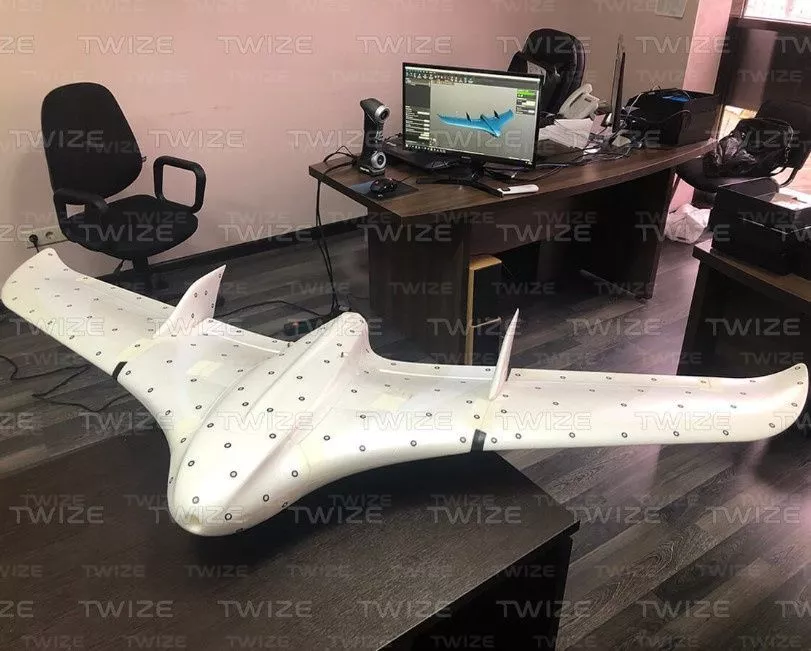

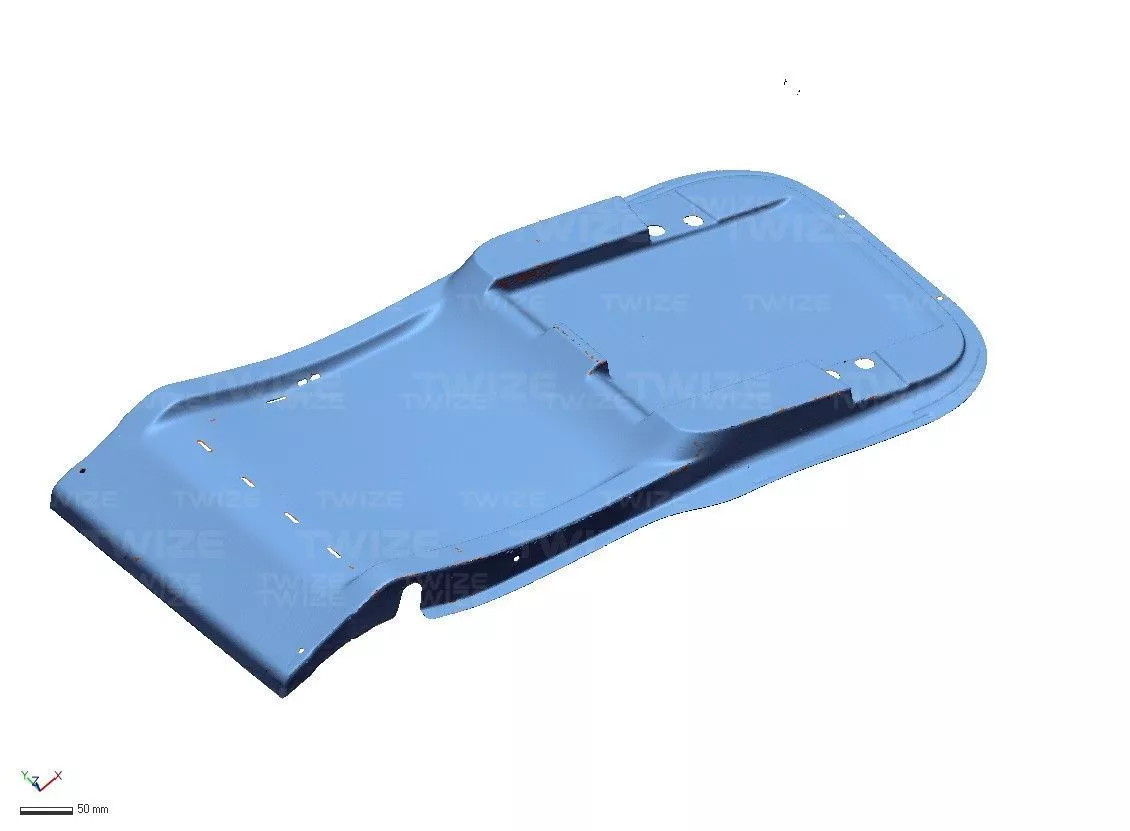

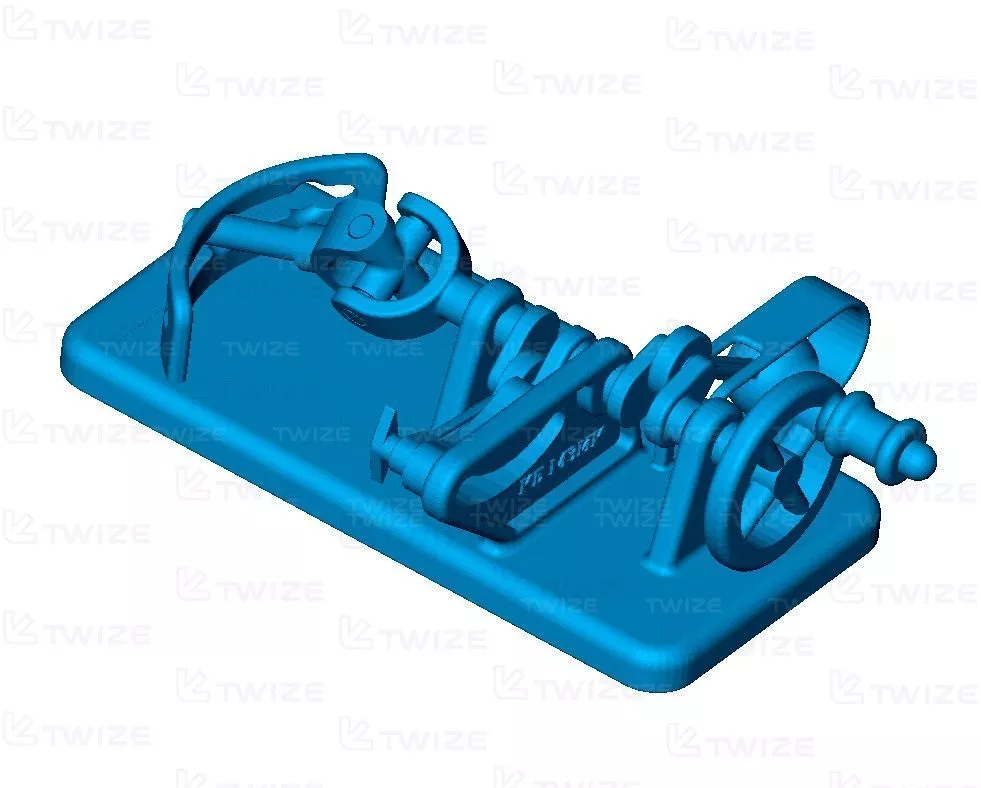

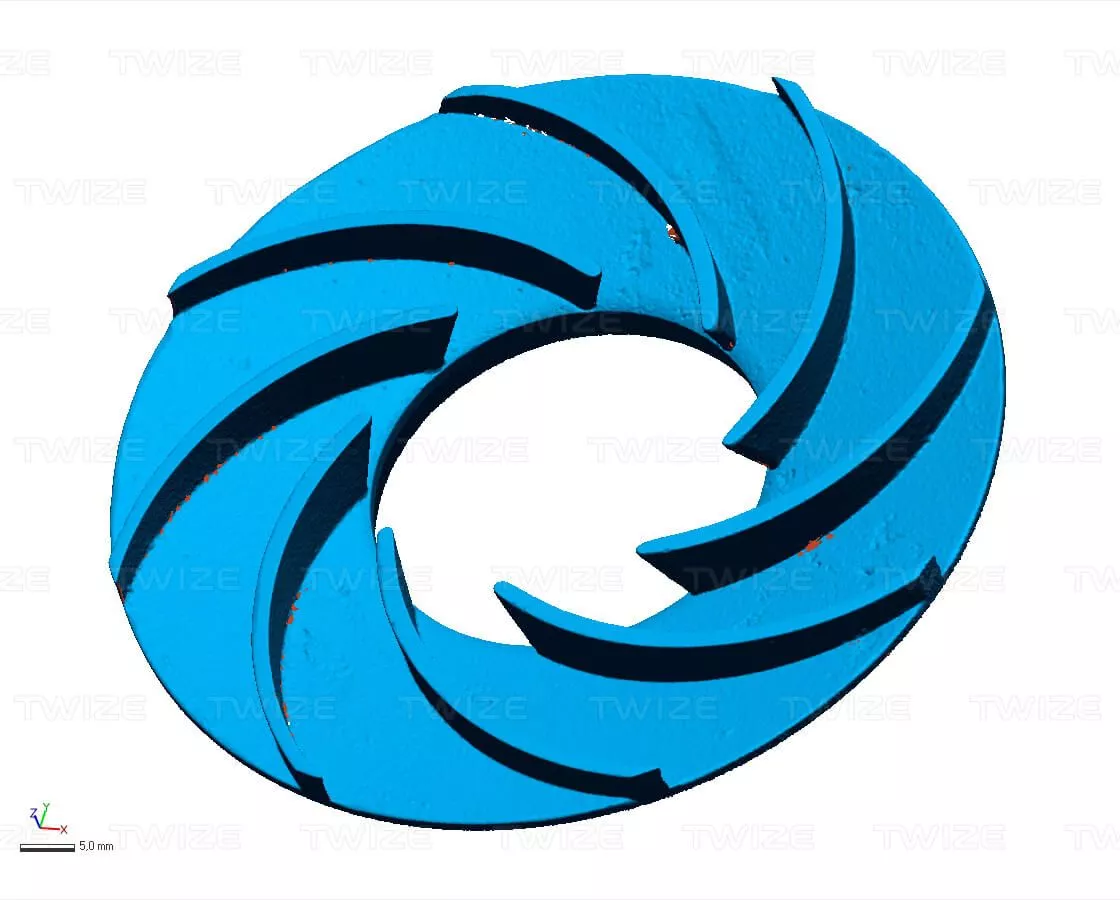

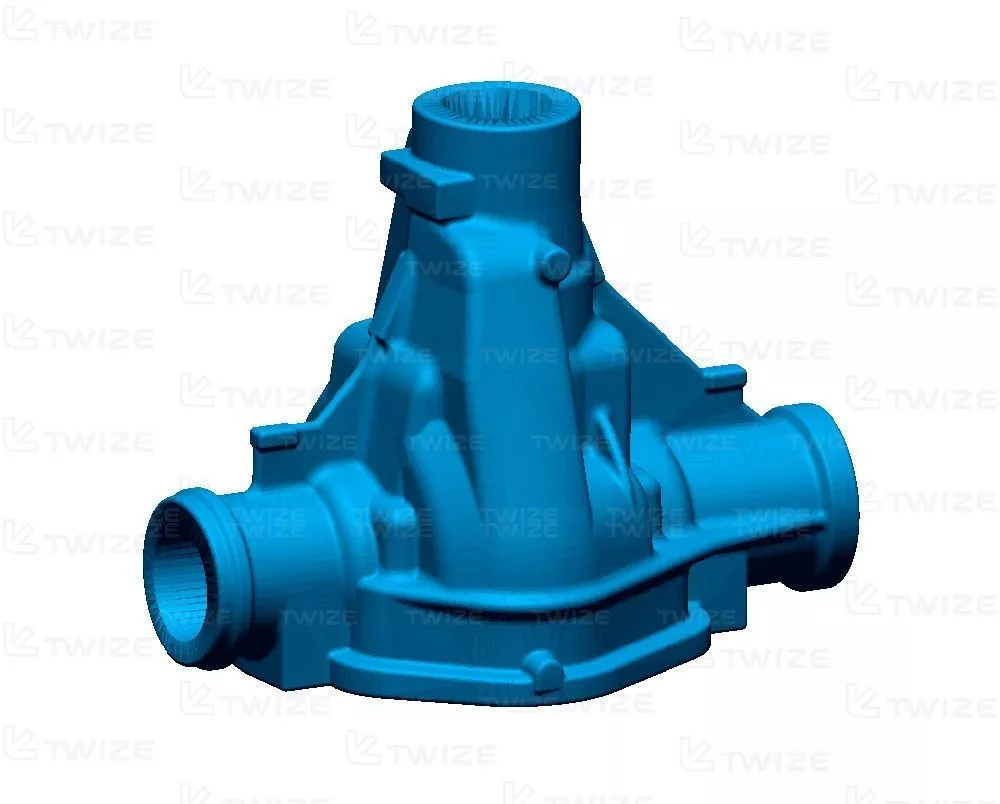

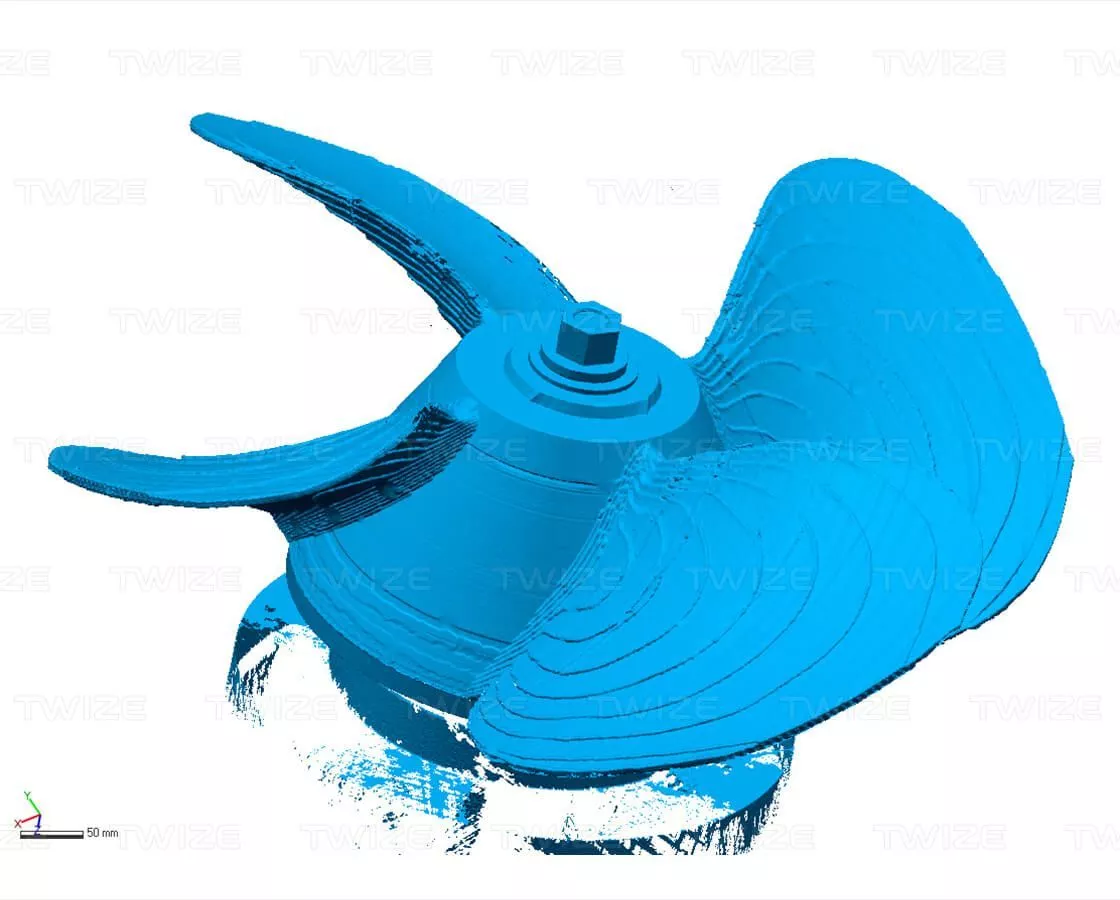

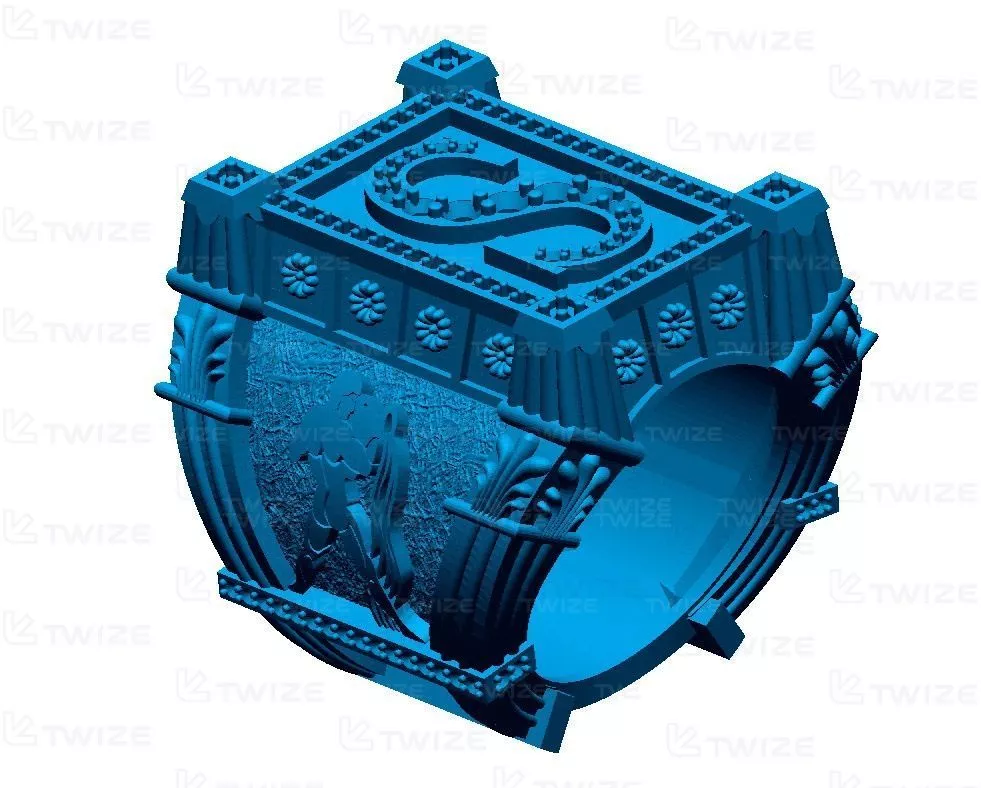

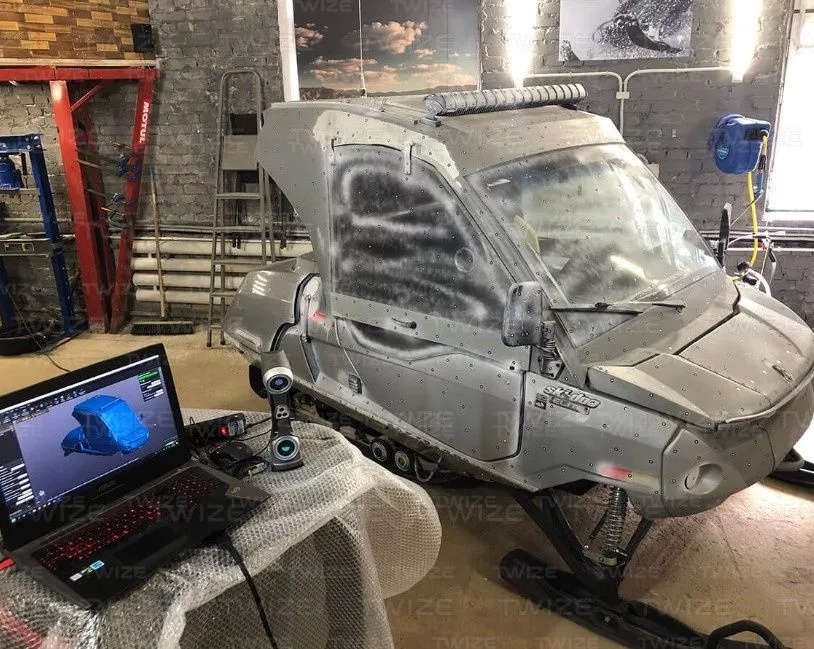

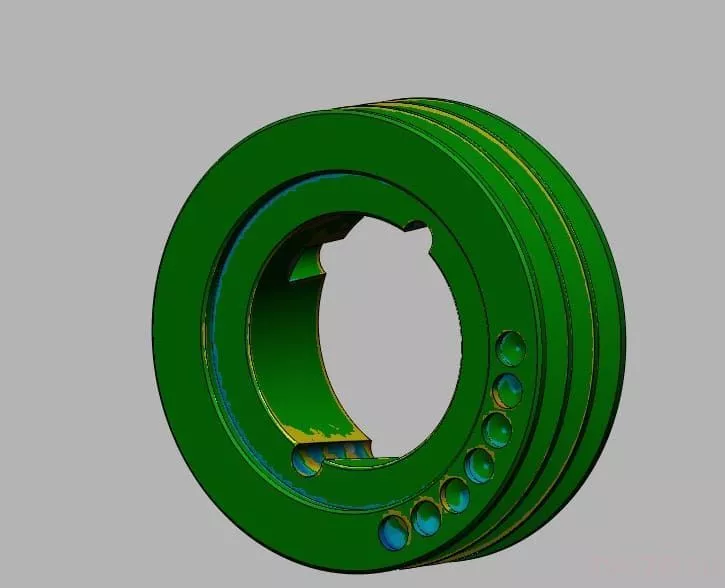

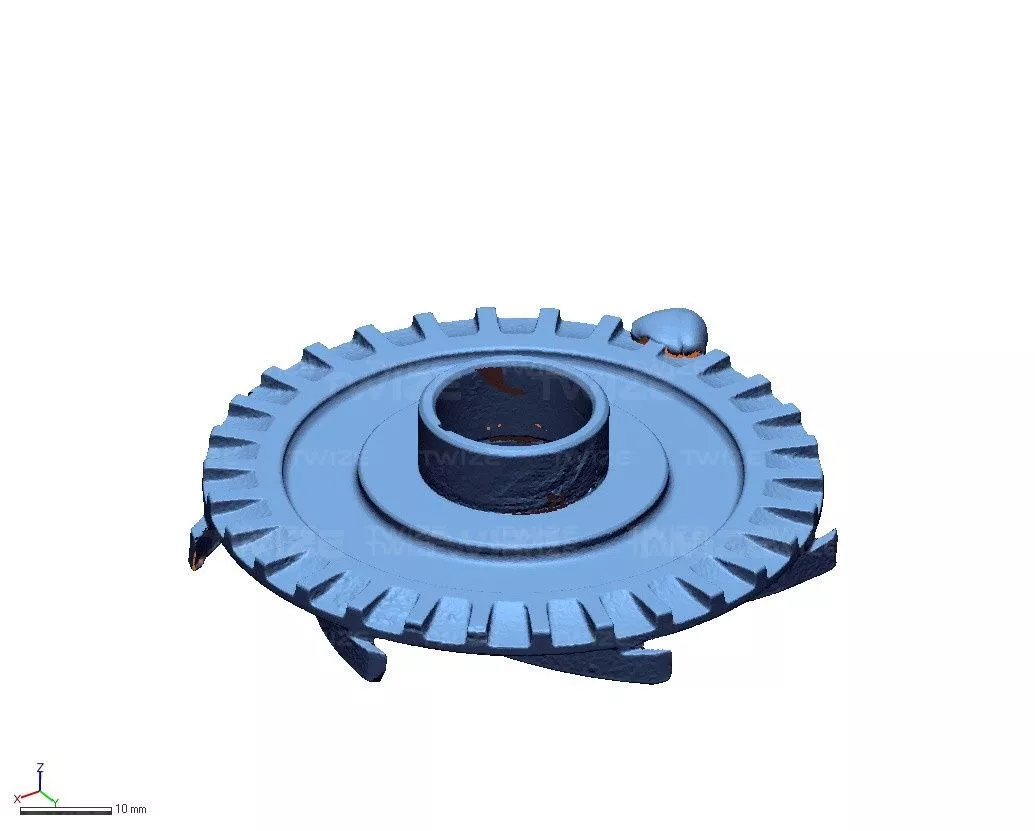

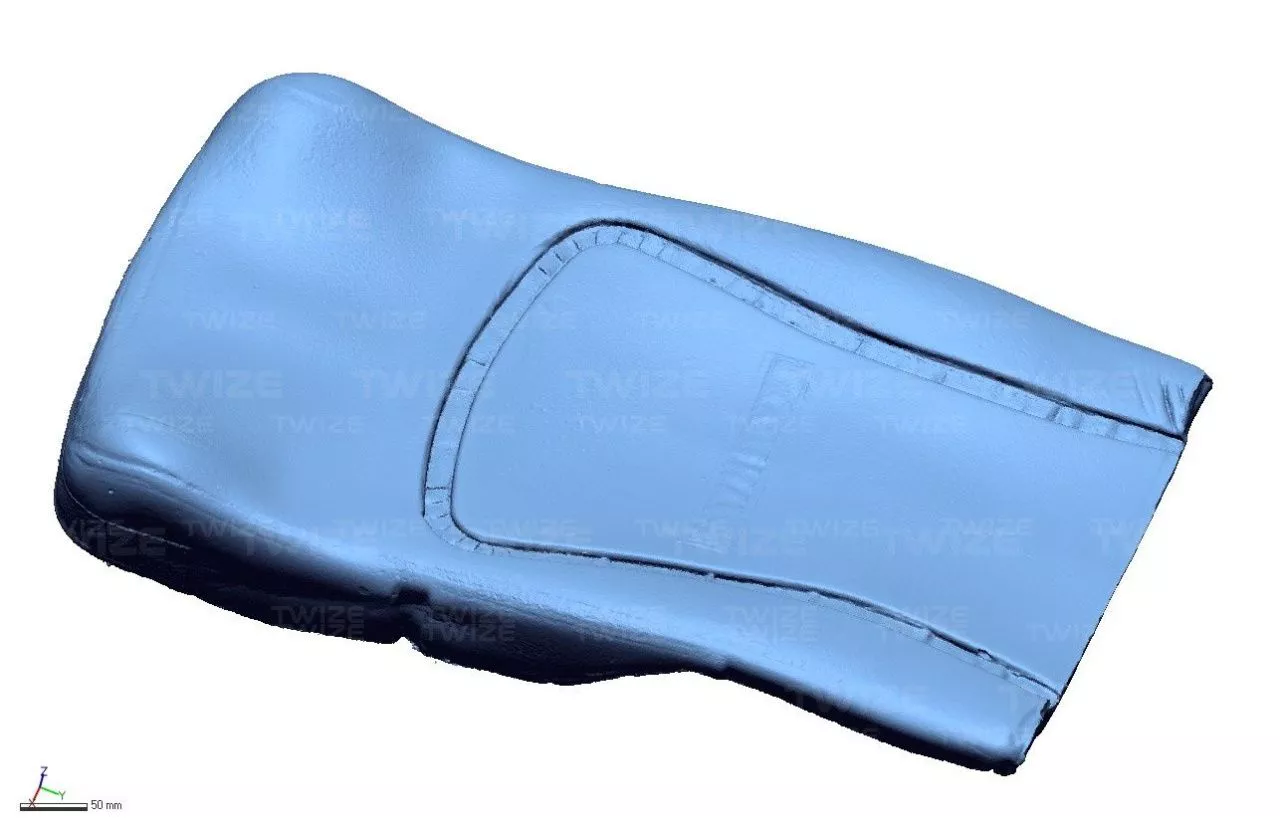

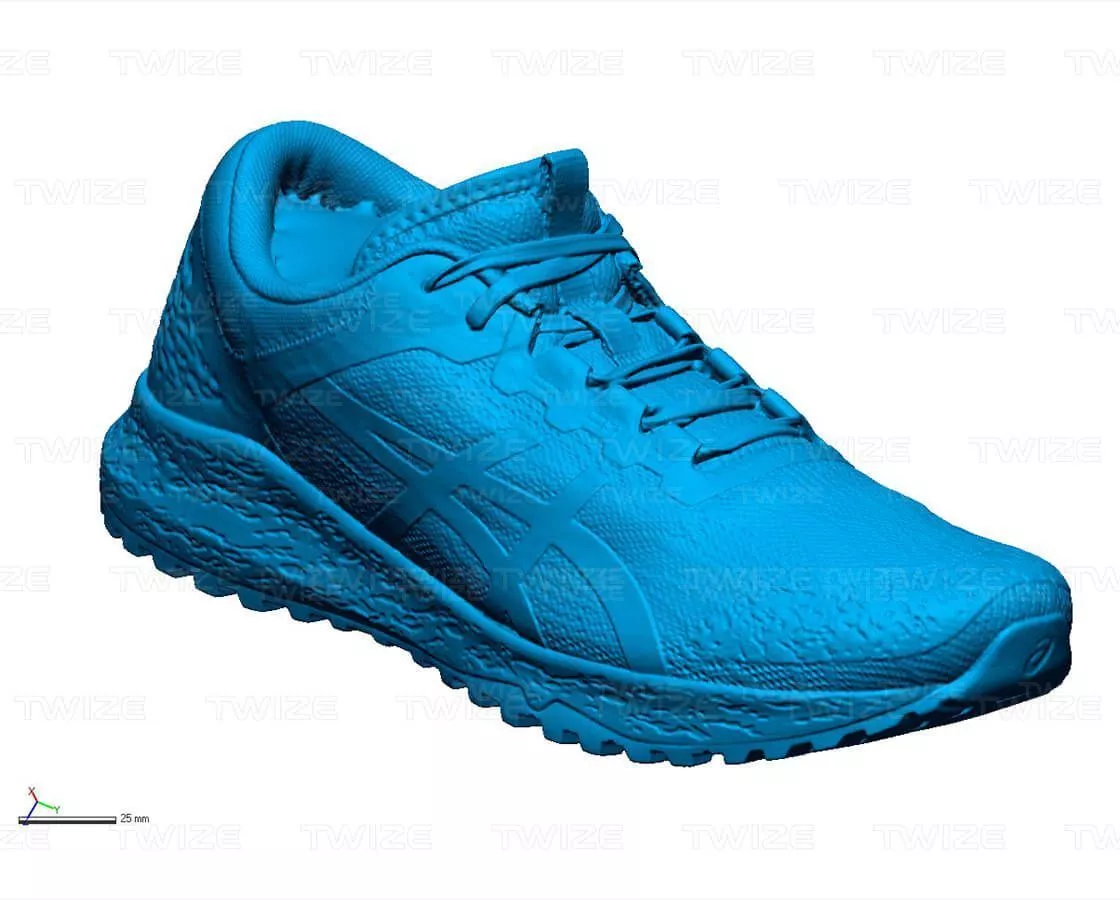

  • Реверс‑инжиниринг для воссоздания 3D‑моделей существующих изделий
  • Проектирование новой продукции на основе отсканированных данных
  • Визуализация и анализ производственных процессов

• Строительство и архитектура

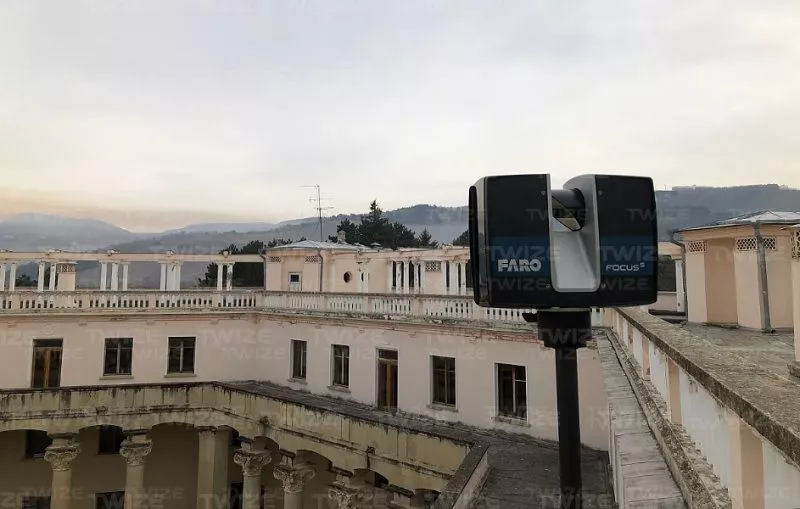

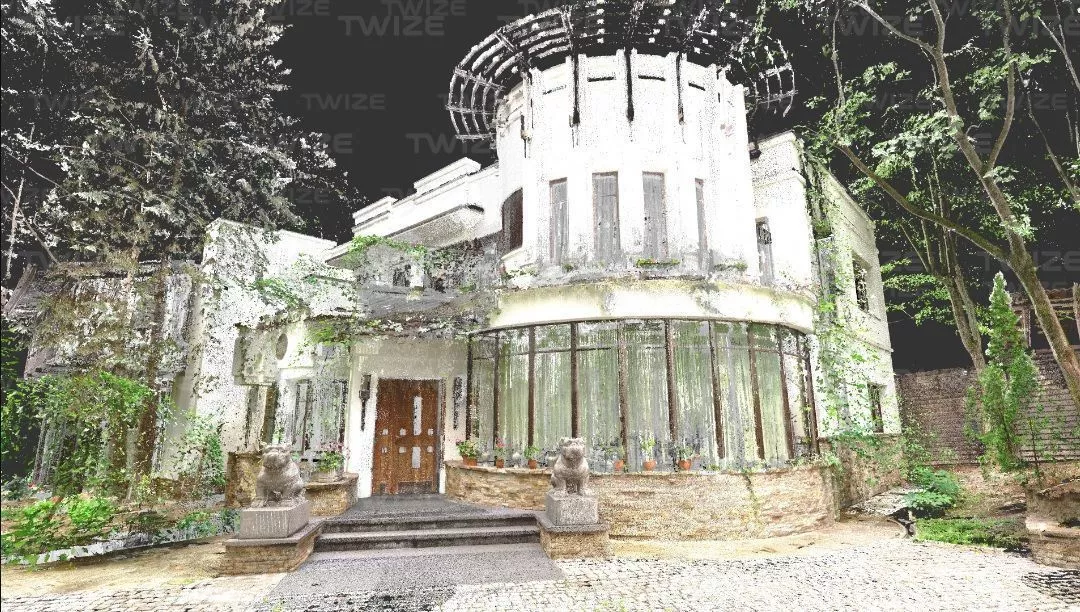

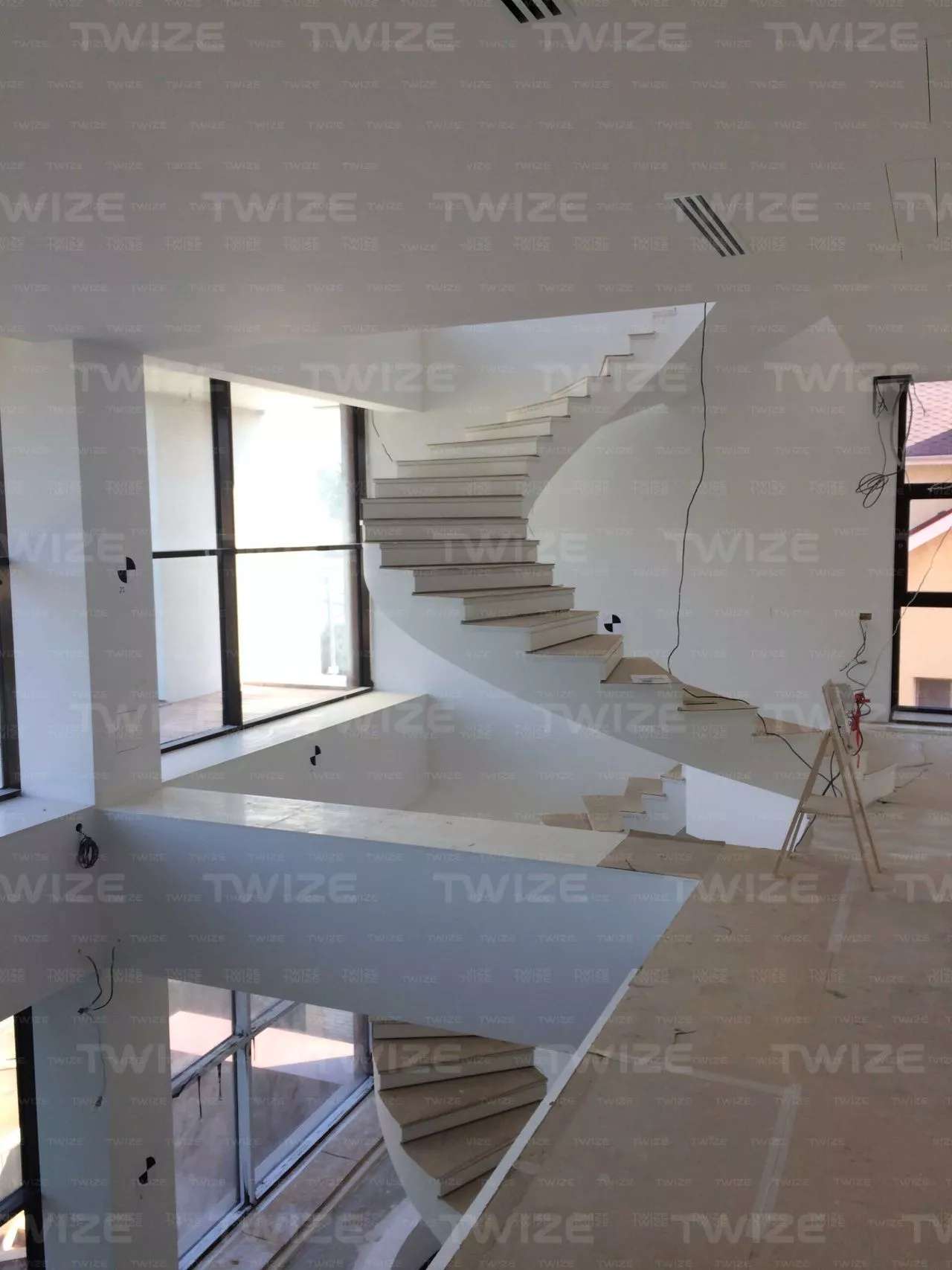

  • 3d сканирование зданий и сооружений для создания их трёхмерных копий
  • Планирование реконструкции и обследование конструкций

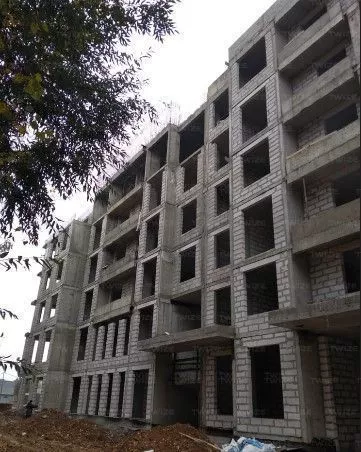

  • Мониторинг процесса строительства

• Геодезия и картография

  • Разработка 3d моделей рельефа местности
  • Картографирование и мониторинг состояния природных объектов

• Культура и искусство

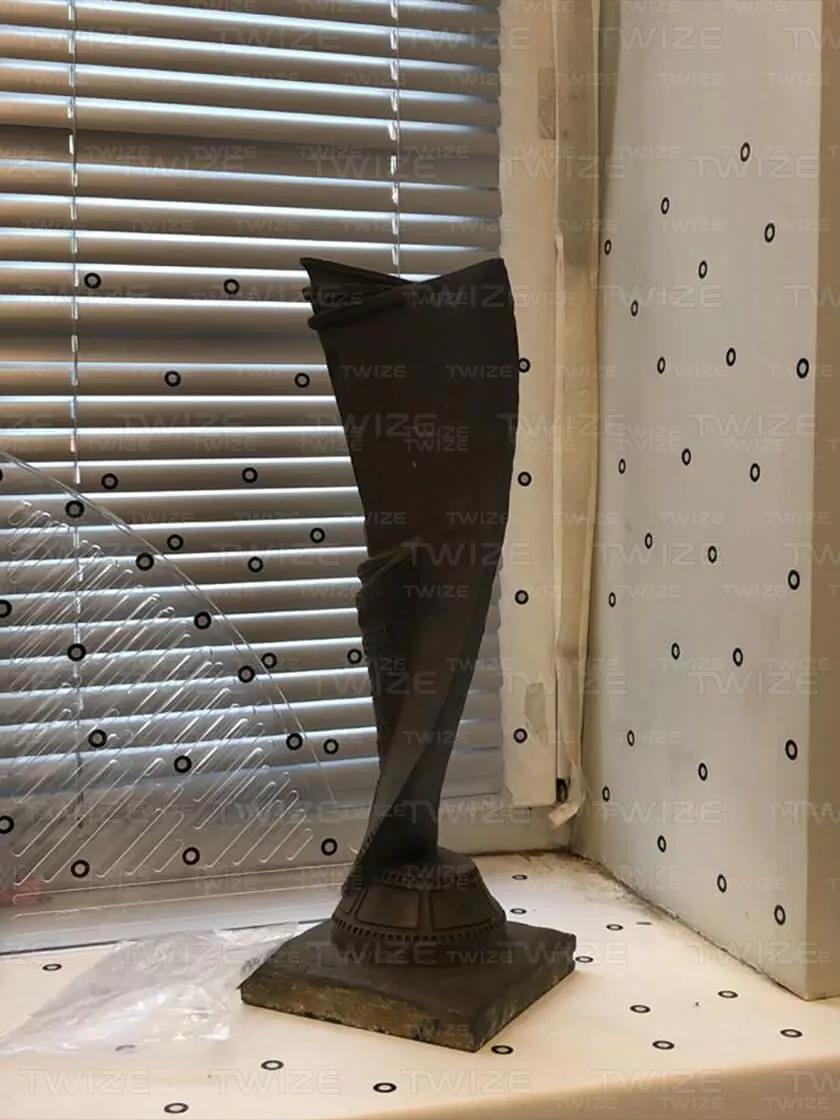

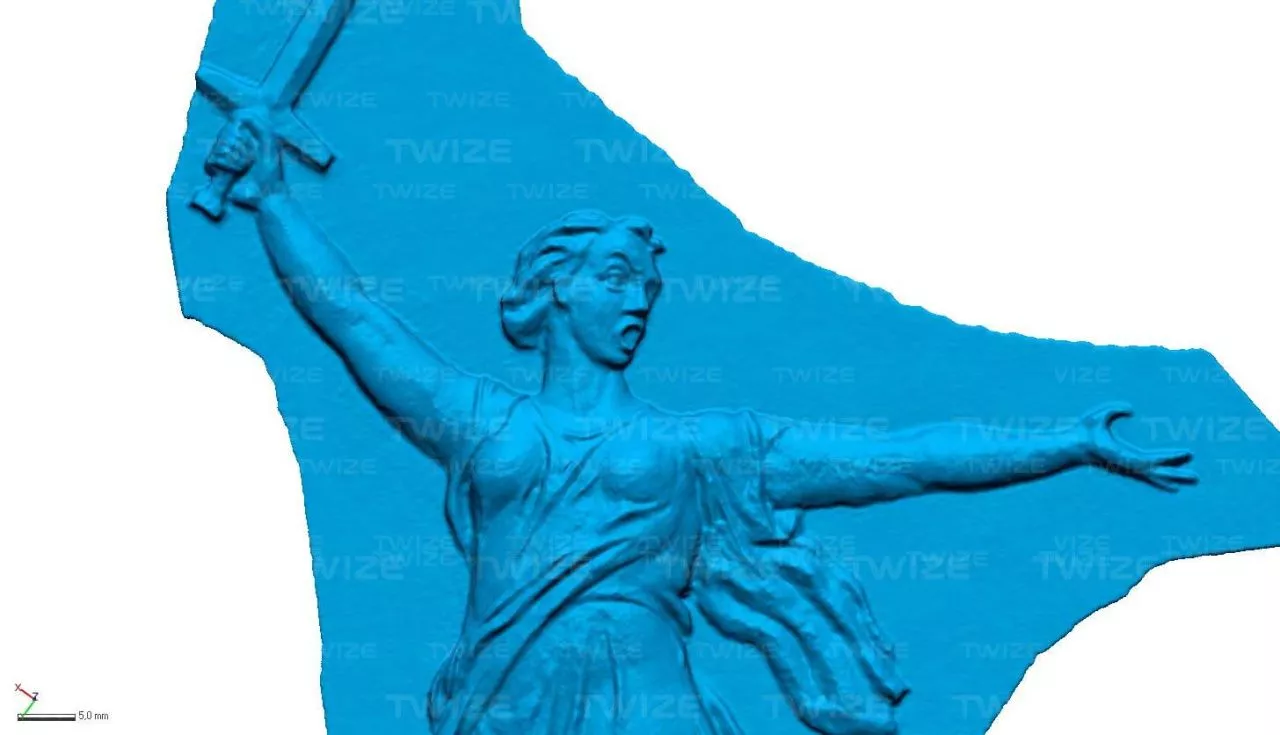

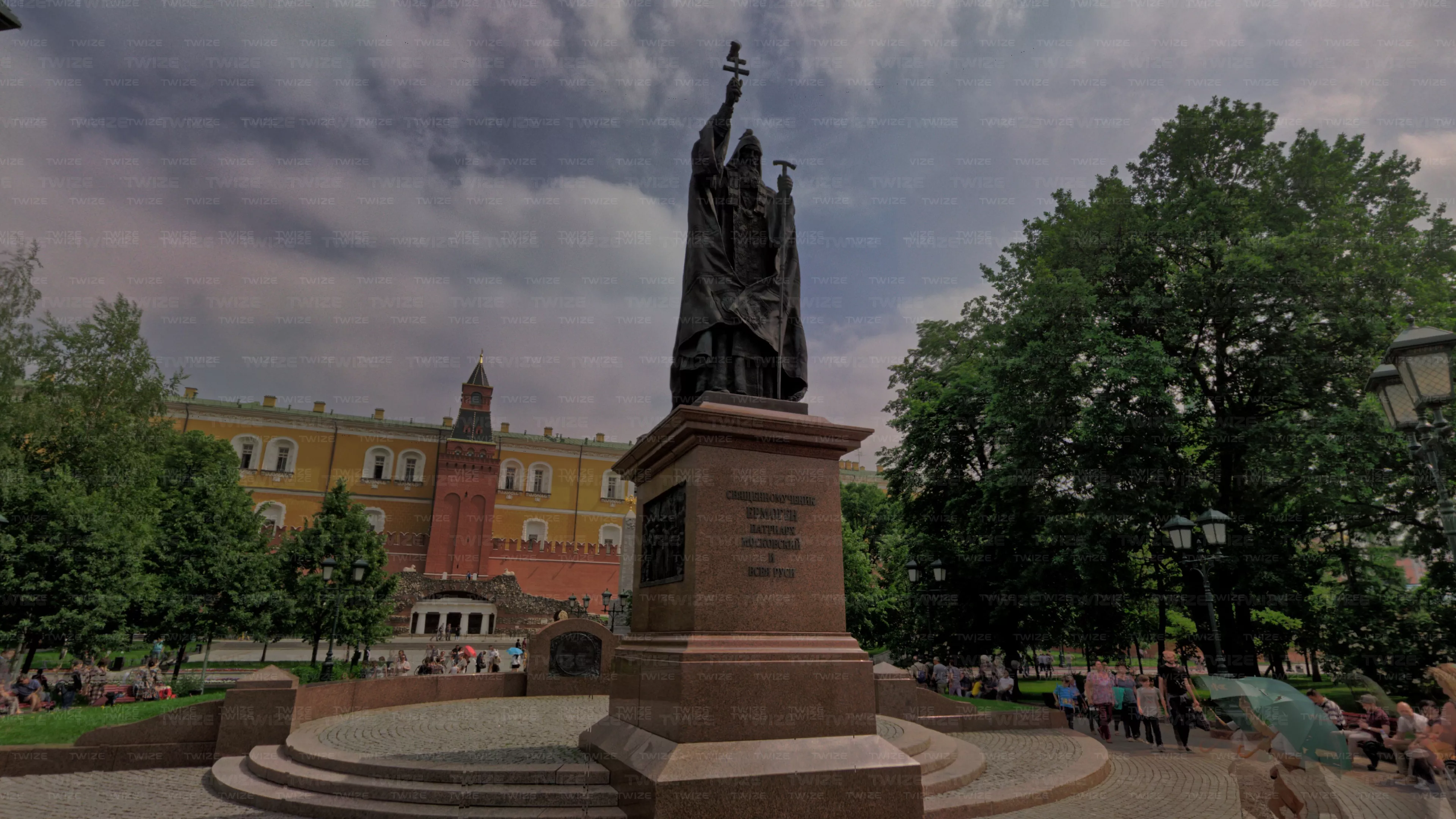

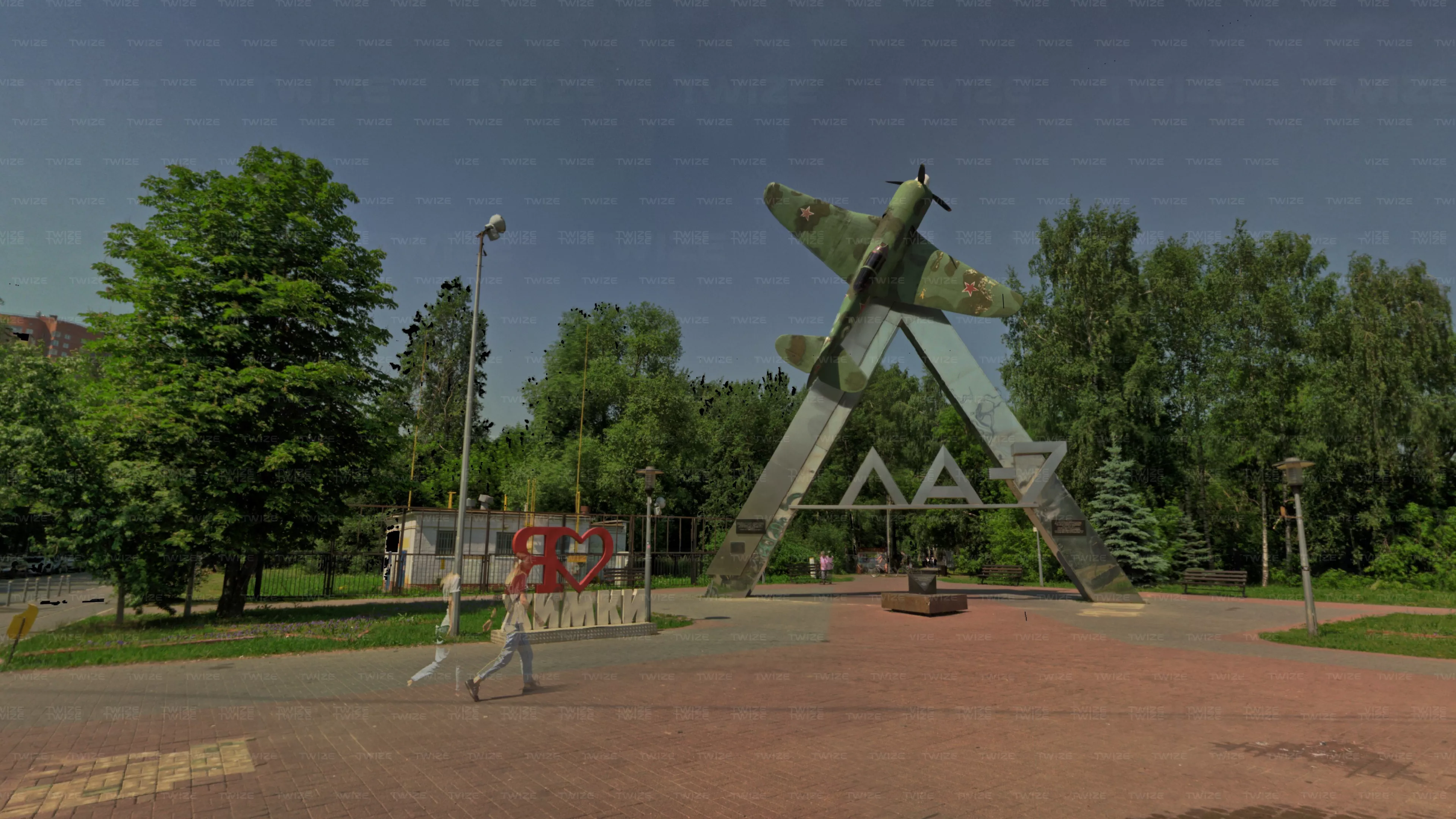

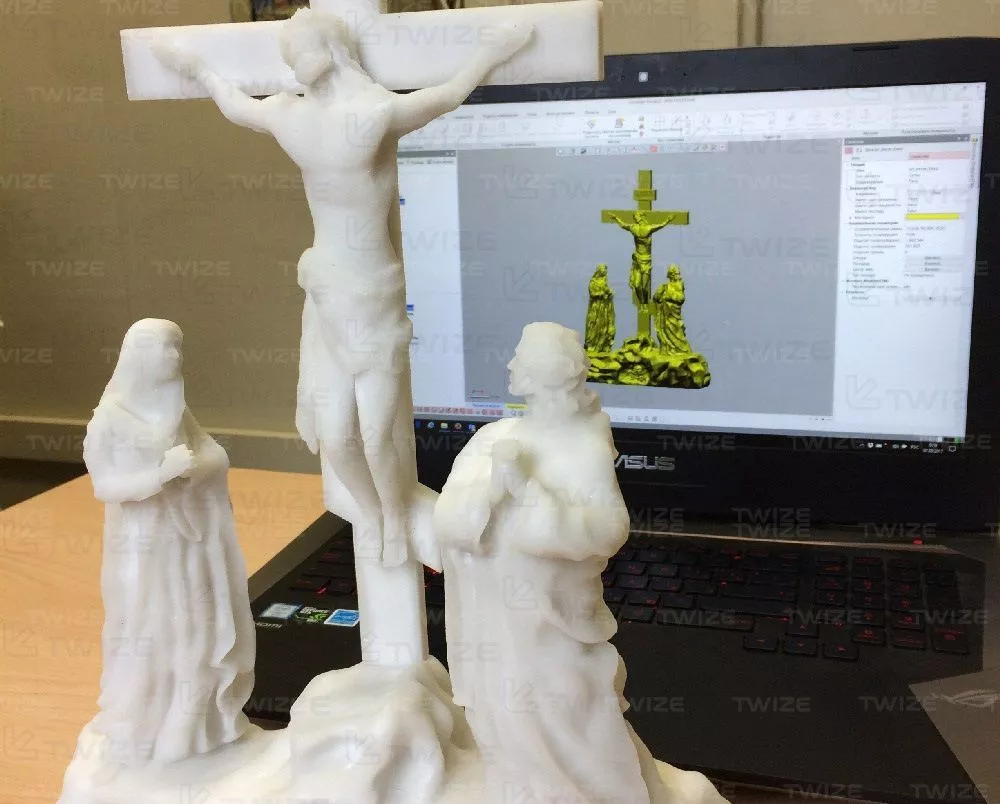

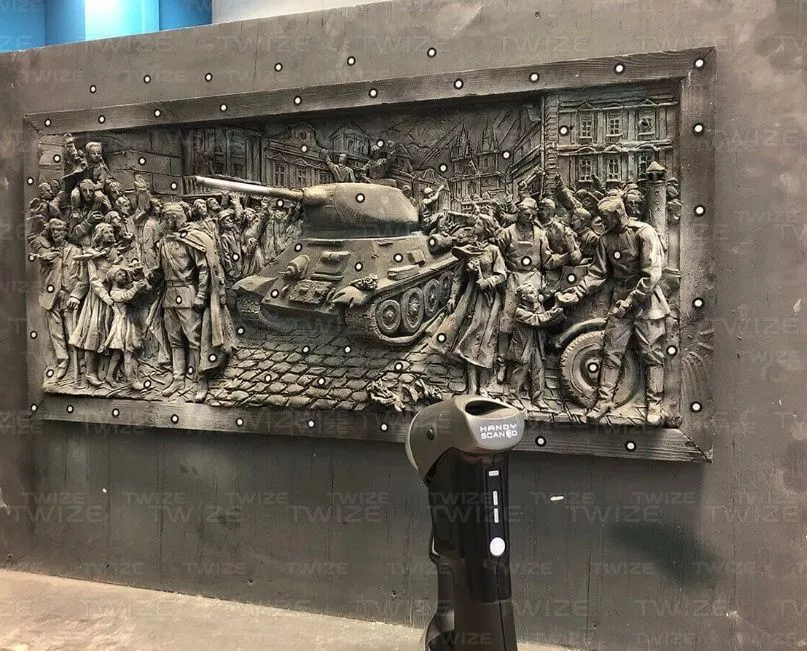

  • Цифровое документирование памятников архитектуры и скульптур
  • Создание виртуальных 3D‑музеев и экспозиций

• Медицина

  • Cоздание точных анатомических моделей для планирования операций
  • bзготовление индивидуальных ортопедических и стоматологических протезов и имплантатов

Лазерное сканирование в сравнении с традиционными методами сбора данных

По сравнению с традиционными контактными методами сбора характеристик объекте с помощью КИМ, лазерное сканирование объектов обладает массой преимуществ:

• Точность и детализация

  Погрешность 3д приборов минимальна, что позволяет операторам фиксировать мельчайшие детали объектов, достигая точности измерений до долей миллиметра. Сканеры также можно настроить для распознавания необычных или второстепенных объектов и поверхностей, таких как грунт, растительность и пр.

• Высокая скорость работы

  Наземные лазерные сканеры способны захватывать миллионы точек в секунду, позволяя измерить здание в десятки раз быстрее, чем при использовании традиционных методов.

• Мгновенная визуализация

  Современные сканеры работают таким образом, что данные измерений визуализируются в специальном программном обеспечении параллельно процессу сканирования. Благодаря этому вам не придется тратить дополнительное время на обработку данных и привлекать для этого специалистов.

• Безопасность и универсальность

  Лазерное сканирование является наиболее оптимальным и безопасным методом измерения объектов, так как оборудование и оператор находятся на значительном расстоянии от опасных и труднодоступных объектов.

• Автоматизация

  Многие модели сканеров позволяют совершать все необходимые измерения одним нажатием кнопки, дополнительно ускоряя процесс лазерного сканирования объекта.

Лазерное сканирование — принцип работы оборудования

Оборудование для лазерного сканирования и построения облака точек работает по следующему принципу:

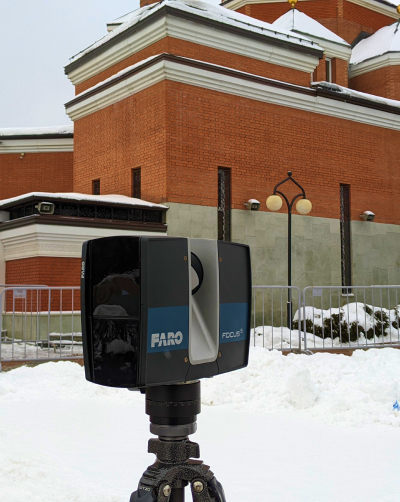

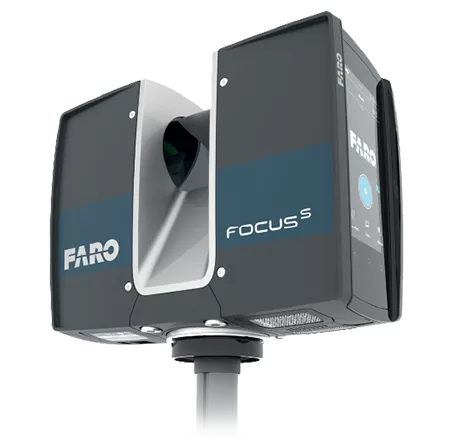

• Лазерный излучатель наземного или портативного сканера посылает импульсы света на объект сканирования
• Отраженные импульсы улавливаются детектором
• На основе времени прохождения импульса и его интенсивности определяются координаты точки на поверхности объекта

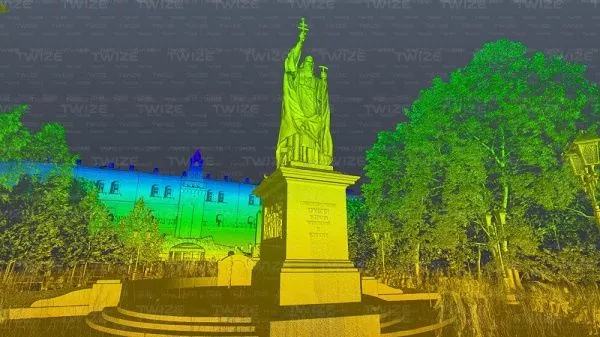

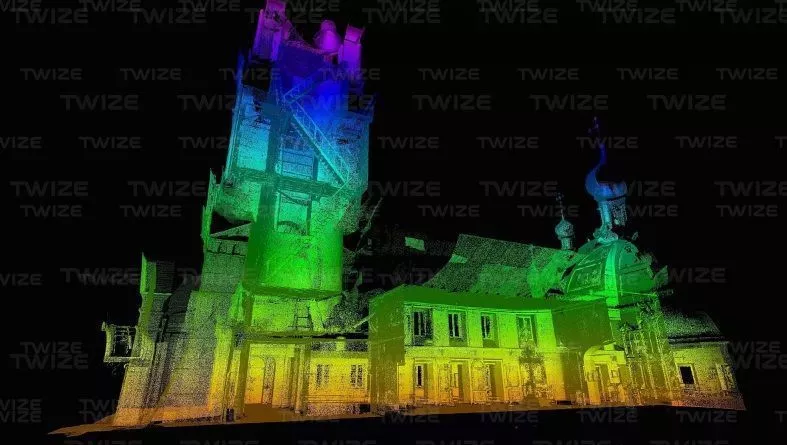

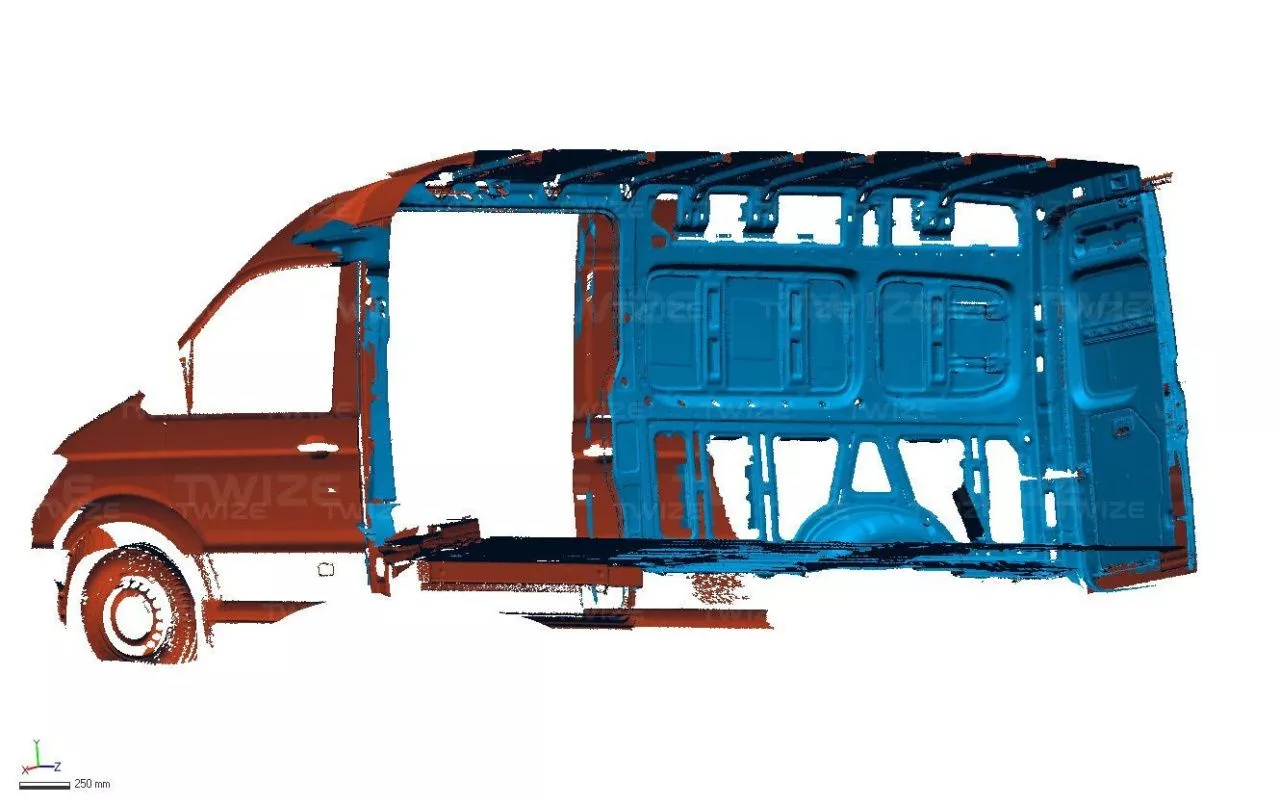

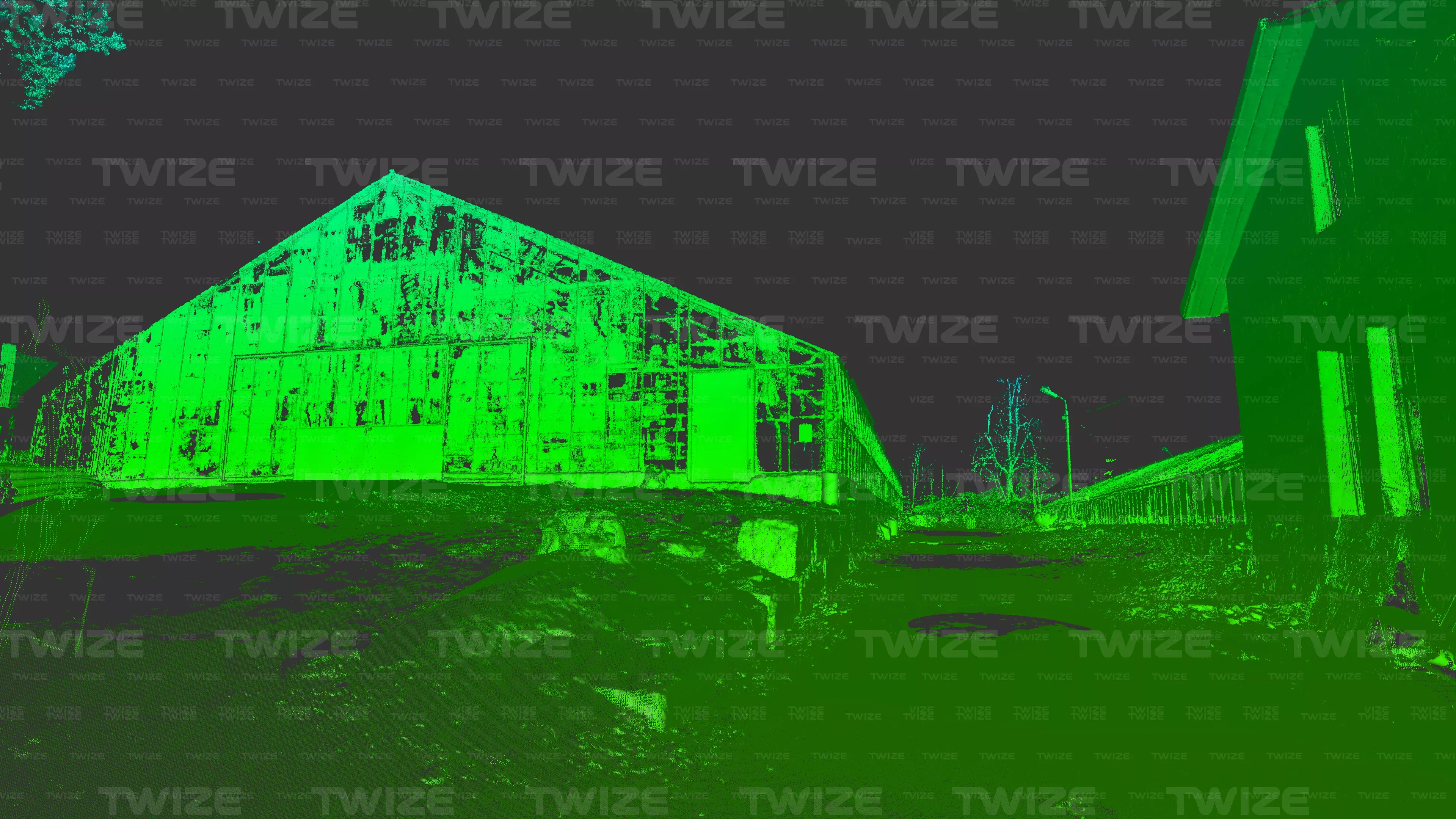

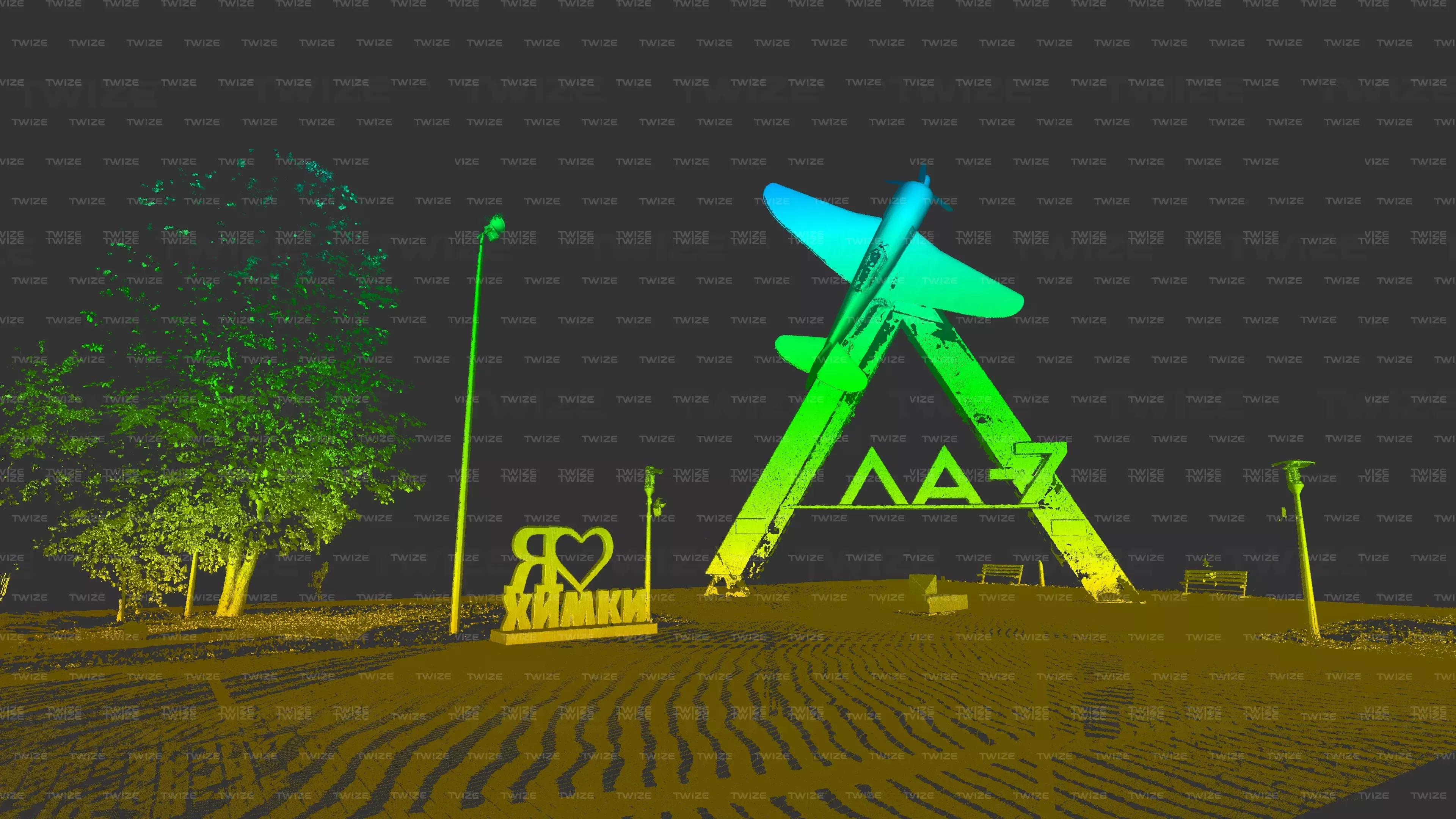

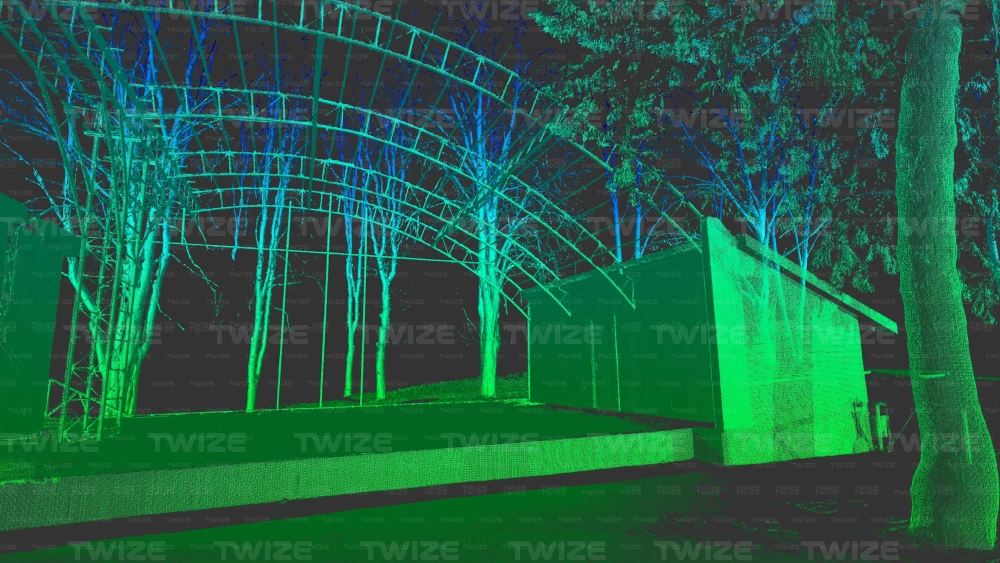

• Из полученных точек складывается полноценное облако точек, отображающее объект в трёхмерном формате

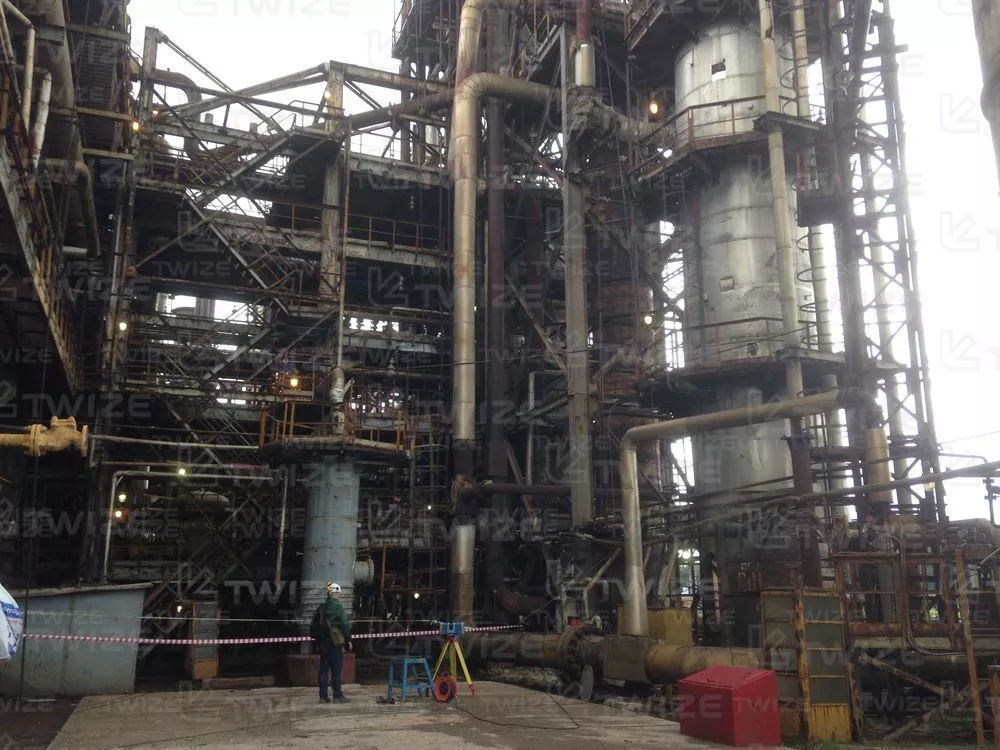

Лазерное сканирование окружающей реальности

В лазерное сканирование окружающей реальности входит как 3d сканирование сооружений, так и 3d сканирование участка. Трёхмерная съёмка участка может выполняться по разным причинам: для подготовки территории к строительству объекта, измерений уже построенных объектов, создание 3D‑карт местности и пр.

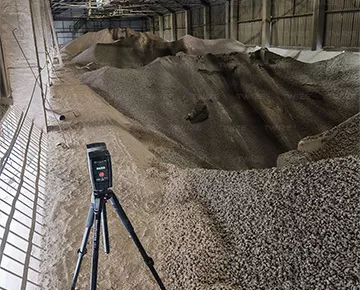

Особенности проведения сканирования и 3D съемки

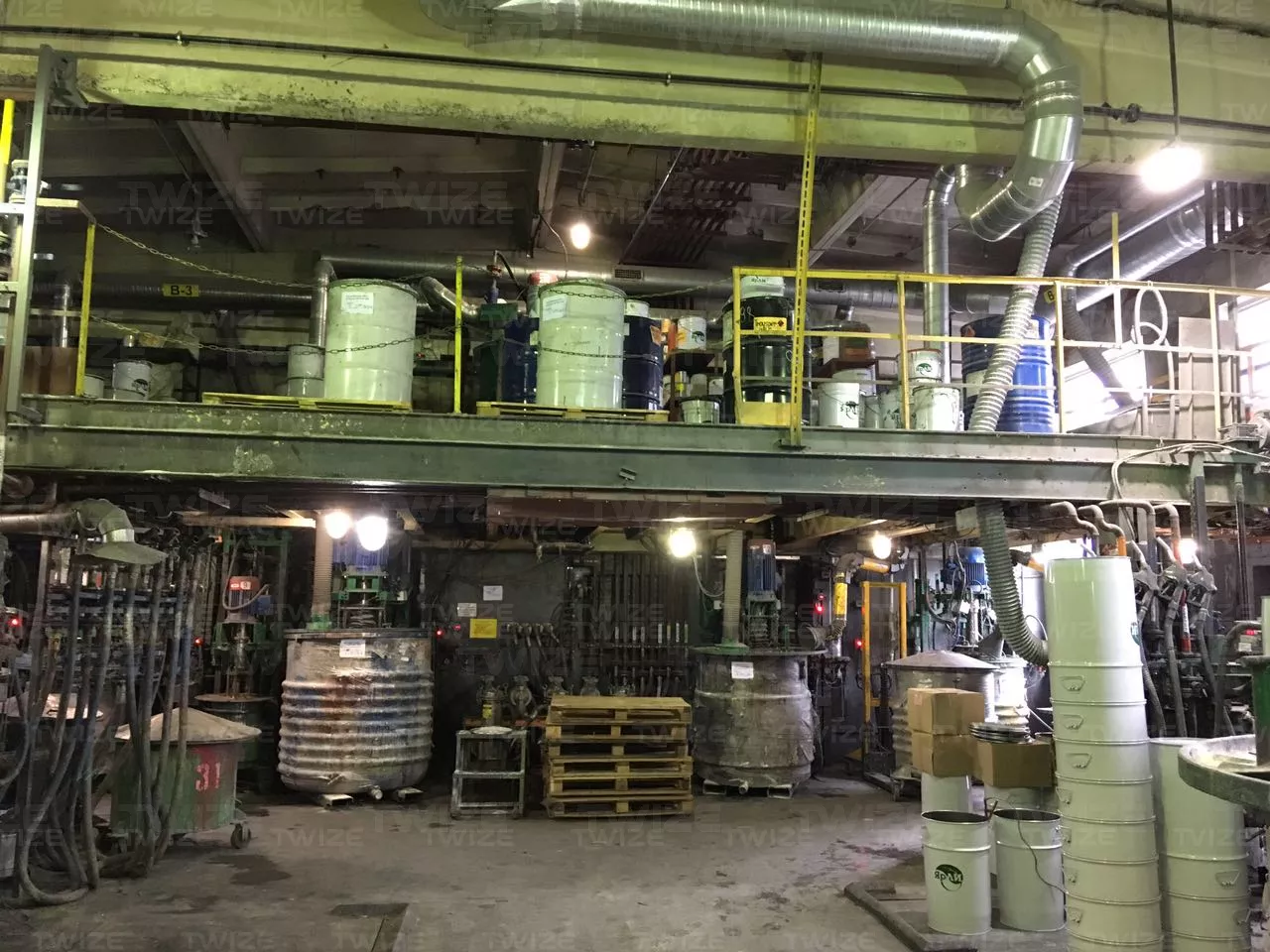

Современные лазерные 3д сканеры могут работать в производственных цехах рядом с движущимися объектами в условиях вибрации или даже небольшой загрязнённости воздуха.

Именно поэтому многие производители выбирают именно 3D‑сканеры для выполнения задач, так как они позволяют измерить объект и подготовить документацию в максимально короткие сроки и значительно снизить общую стоимость проекта.

Заказать лазерное сканирование зданий и сооружений

Если вам нужно быстро и с высокой точностью оцифровать здания, промышленные объекты или архитектурные сооружения для их детального документирования, планирования реконструкции или создания фотореалистичных 3D‑визуализаций, закажите в Twize профессиональную услугу лазерного 3D сканирования.

Менеджеры Twize проконсультируют вас по всем нюансам и деталям работы наших специалистов и помогут определить точную стоимость услуг.

Оставить заявку

Сферы применения трехмерного моделирования

Сфер применения трехмерного моделирования достаточно много. Рассмотрим подробнее некоторых из них.

Подготовка проектной документации

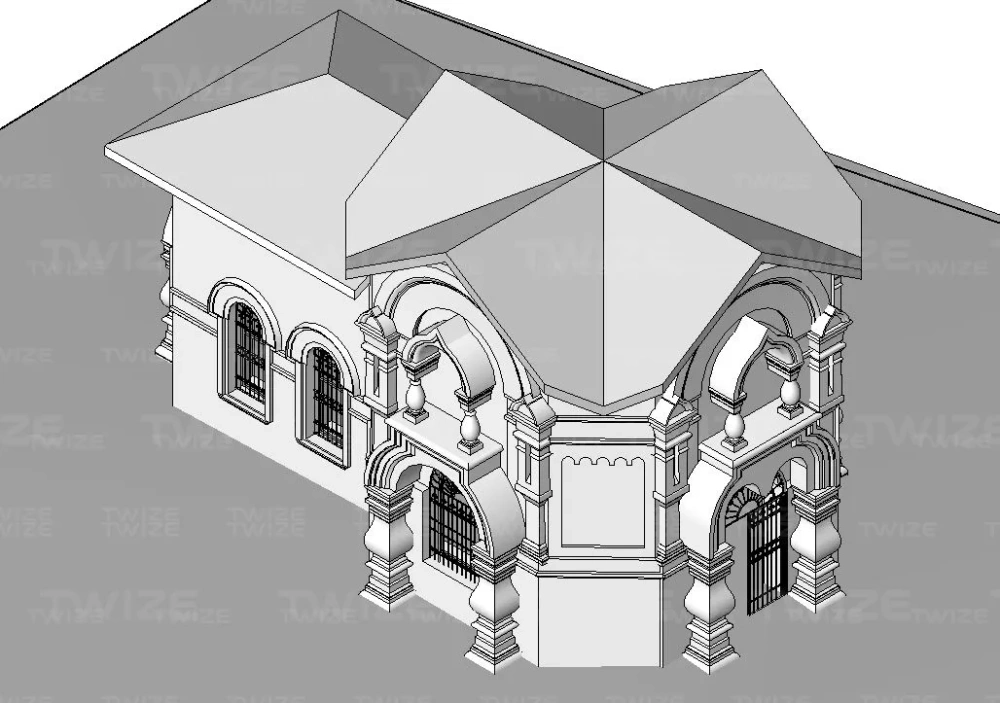

Точные цифровые модели зданий и сооружений на основе архитектурных проектов используются для визуализации, расчётов, выпуска чертежей и другой проектной документации. Подробнее

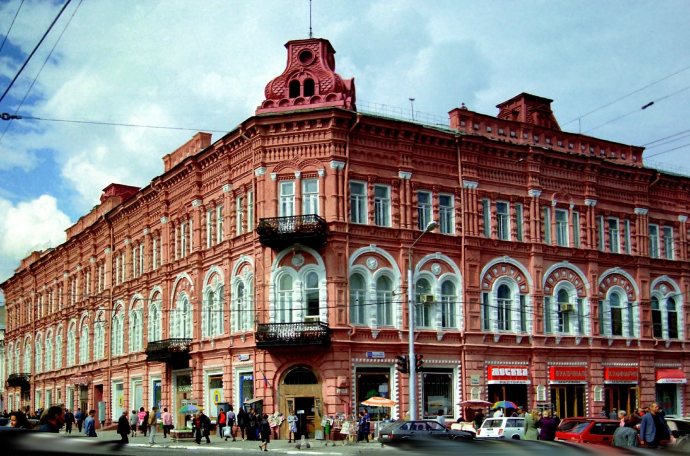

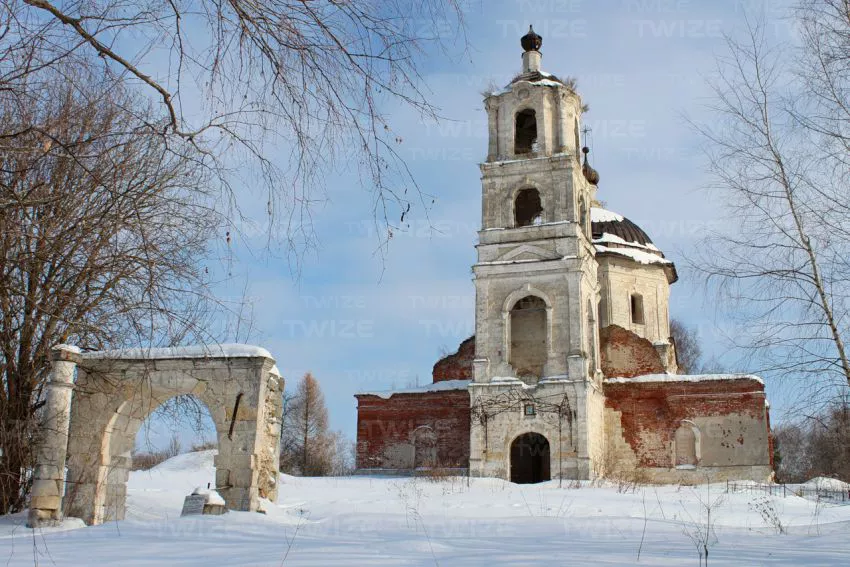

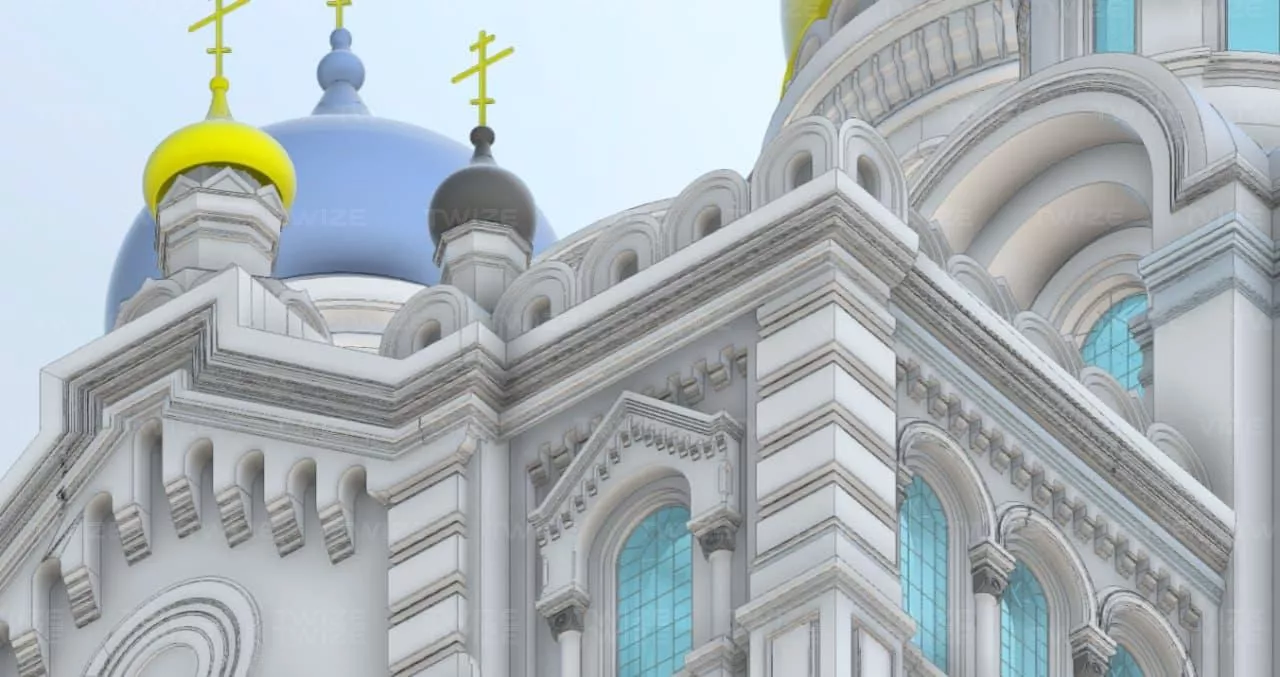

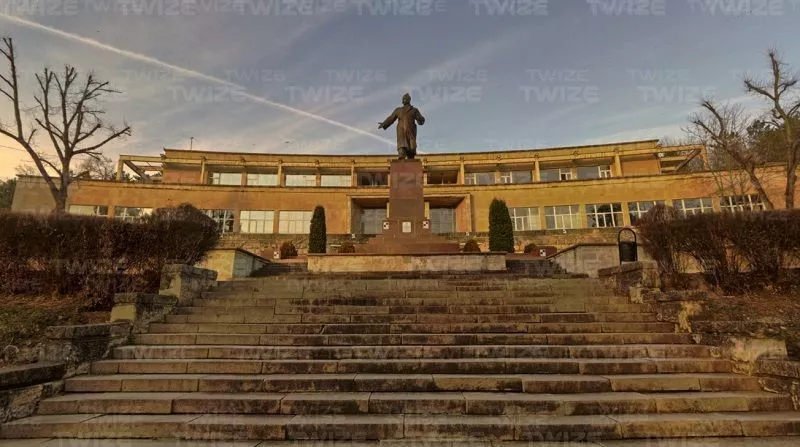

Реконструкция объектов культурного наследия

Детальные модели памятников архитектуры и других объектов культурного наследия способствуют их сохранению, реставрации и реконструкции в цифровом виде, так как позволяют обнаружить мельчайшие разрушения в конструкции объекта.

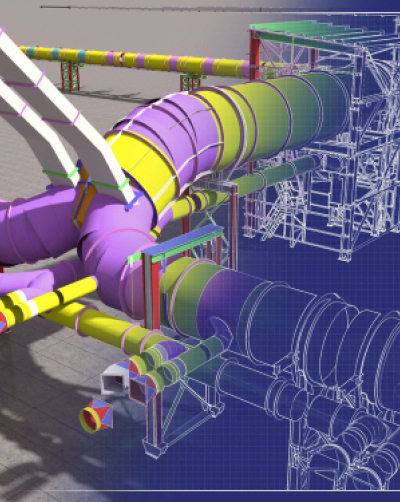

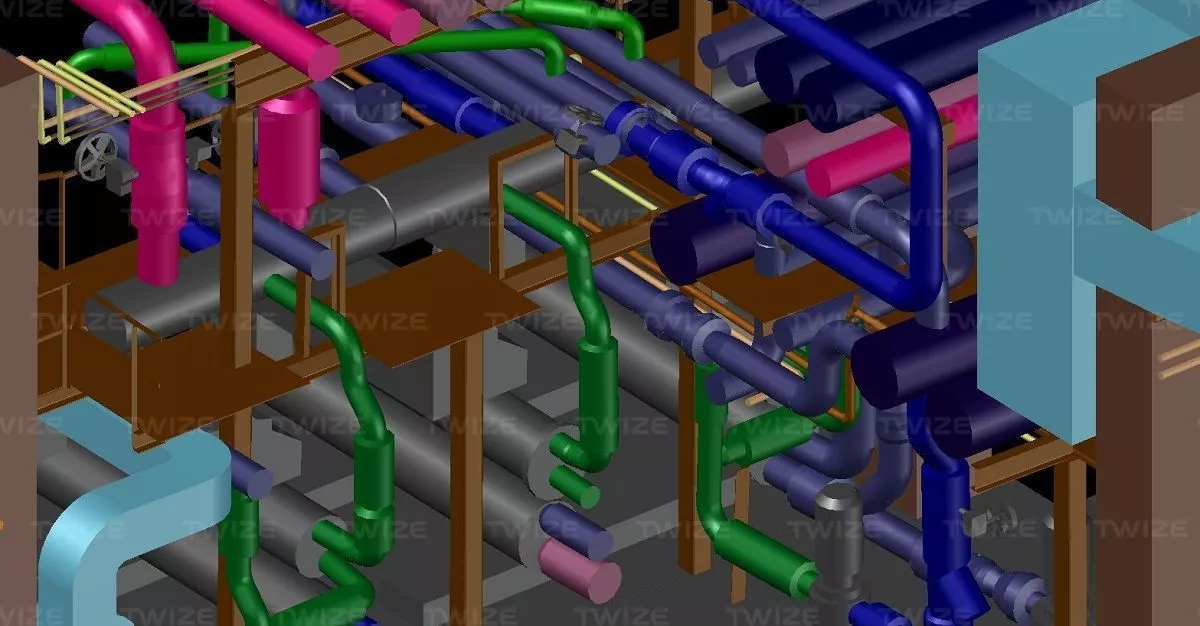

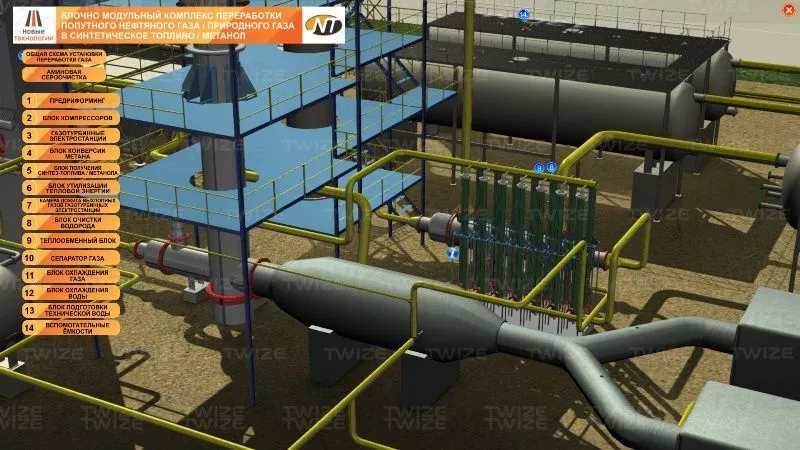

Проектирование инженерных сетей

Трехмерное моделирование применяется для проектирования самых оптимальных путей прокладки инженерных коммуникаций (водопровод, канализация, электросети и пр.) с учётом особенностей конструкции здания.

Обследование объектов

3D сканирование используется для обмерных работ и создания точных моделей существующих зданий и сооружений для выявления дефектов, повреждений и отклонений от проекта.

Обследование зданий и сооружений: порядок проведения

Порядок проведения работ по обследованию зданий и сооружений можно разделить на 6 этапов.

1. Подготовительный этап: сбор исходных данных, составление программы обследования.

2. Визуальный наружный и внутренний осмотр конструкций, фотофиксация дефектов.

3. Инструментальное обследование:

• Геодезические работы
• Лазерное 3D сканирование для обмеров
• Неразрушающий контроль материалов
• Вскрытие отдельных участков

4. Отбор проб материалов для лабораторных испытаний.

5. Обработка данных, расчёты, оценка технического состояния.

6. Составление технического заключения с результатами обследования.

Экспертиза квартиры перед покупкой: сколько она стоит и как ее провести?

При покупке квартиры, помимо проверки истории собственников и правоустанавливающих документов на квартиру, бывает полезно провести и техническую экспертизу с обмерными работами для подтверждения соответствия фактических площадей документам.

Обмер квартир

В комплекс работу по обмеру квартир входит измерения площадей помещений, определения размеров окон, дверных проемов, расстояний между стенами и других параметров.

Результаты обмера оформляются в виде подробного технического плана или экспликации с указанием всех размеров и площадей. Эти данные затем используются для составления сметы ремонтных работ, расчета количества строительных материалов, дизайн‑проекта и других целей.

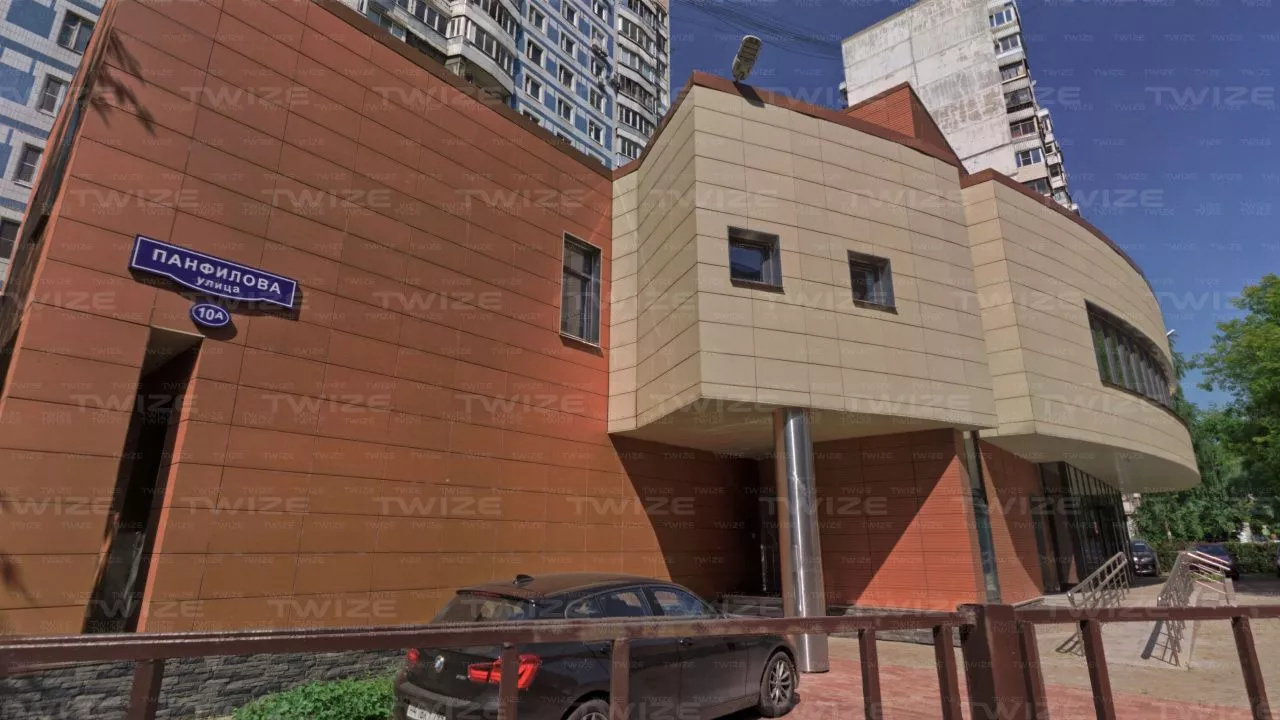

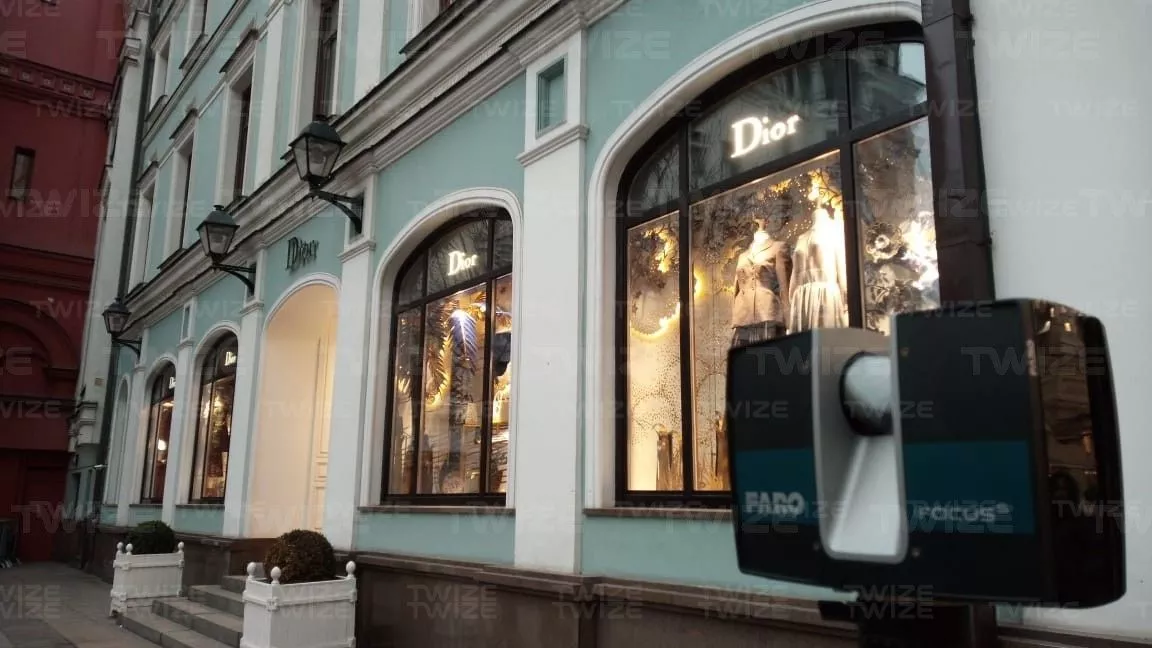

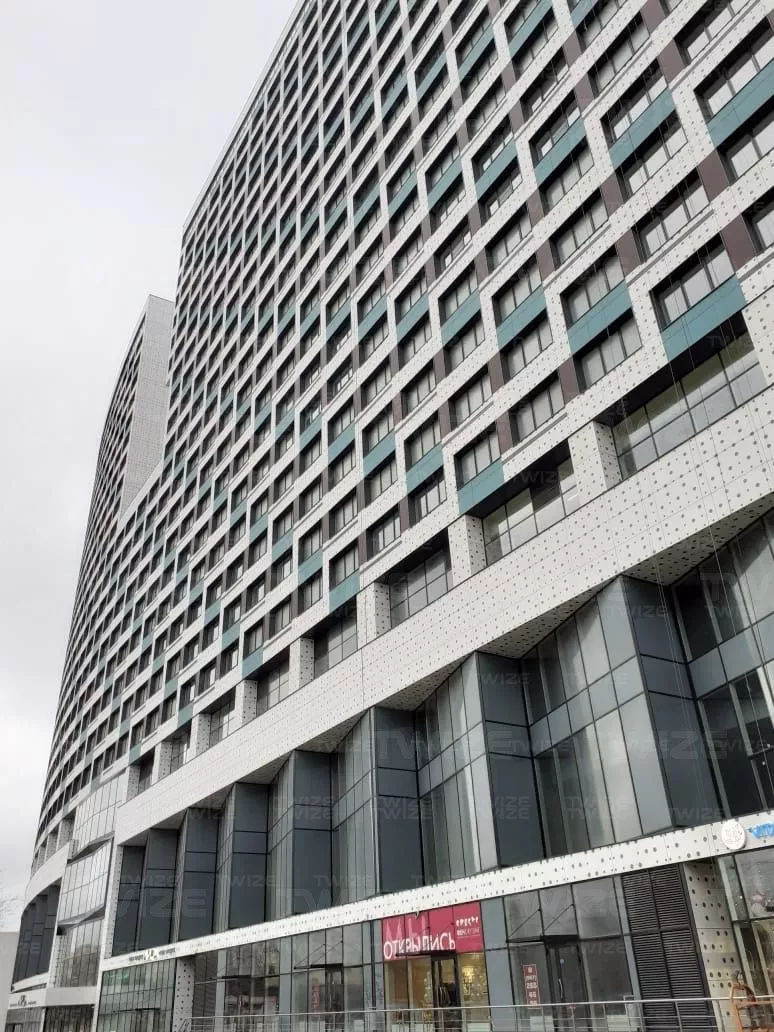

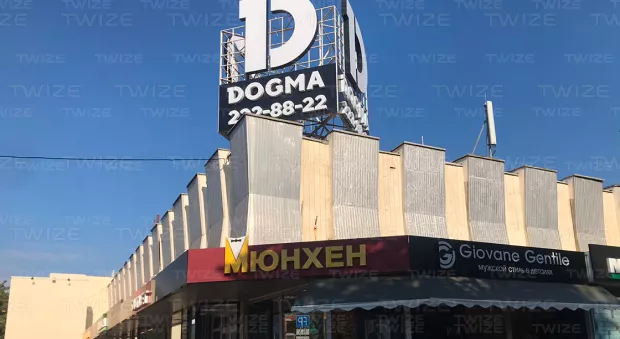

Обмер фасадов

Если компания предоставляет услуги по обмеру квартир, то вы сможете заказать у неё и выполнение работ по обмеру фасадов.

Обмер фасадов производится с целью фиксация возможных дефектов, повреждений и отклонений от проекта, сбора данных для создания проектной документации по реставрации фасада и расчёта объемов материалов для отделочных работ.

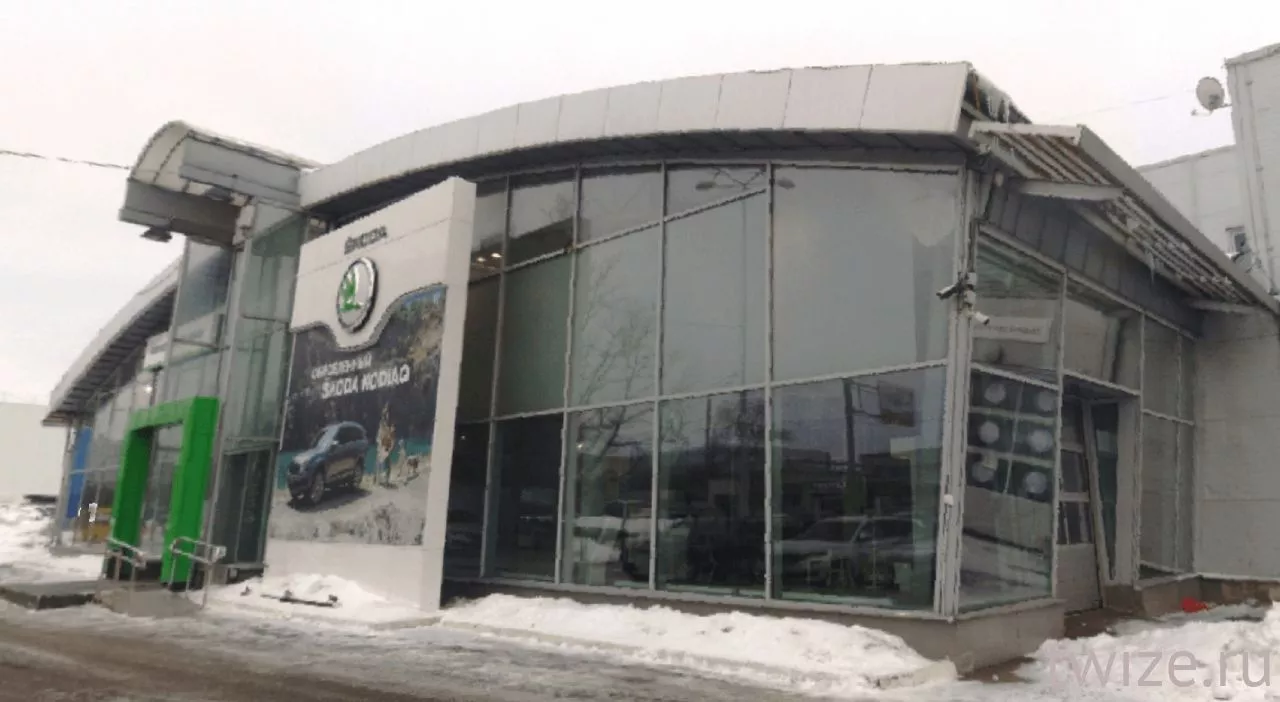

Обмер здания, сооружения, жилого дома

В отдельных случаях владельцу объекта может понадобится выполнить обмер всего здания или сооружения для получения точных данных о геометрических параметрах и техническом состоянии объекта.

В этот комплексный процесс входит сбор исходной документации, согласование доступа на объект, наружный и внутренний обмер объекта, обмер инженерных систем и коммуникаций и геодезическая съемка.

Заказать трехмерное моделирование зданий и сооружений

Трёхмерное моделирование зданий и сооружений открывает новые возможности для визуализации и презентации архитектурных проектов, позволяя создавать фотореалистичные изображения и видео будущих объектов.

Свяжитесь с нашими консультантами, и они помогут вам подобрать спектр услуг по 3д моделированию специально под ваши задачи и рассчитать стоимость работ.

Оставить заявку

Этапы работы

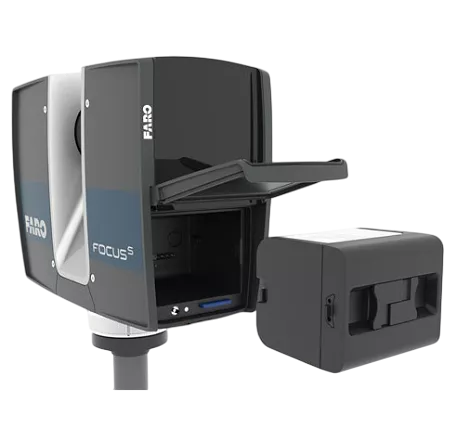

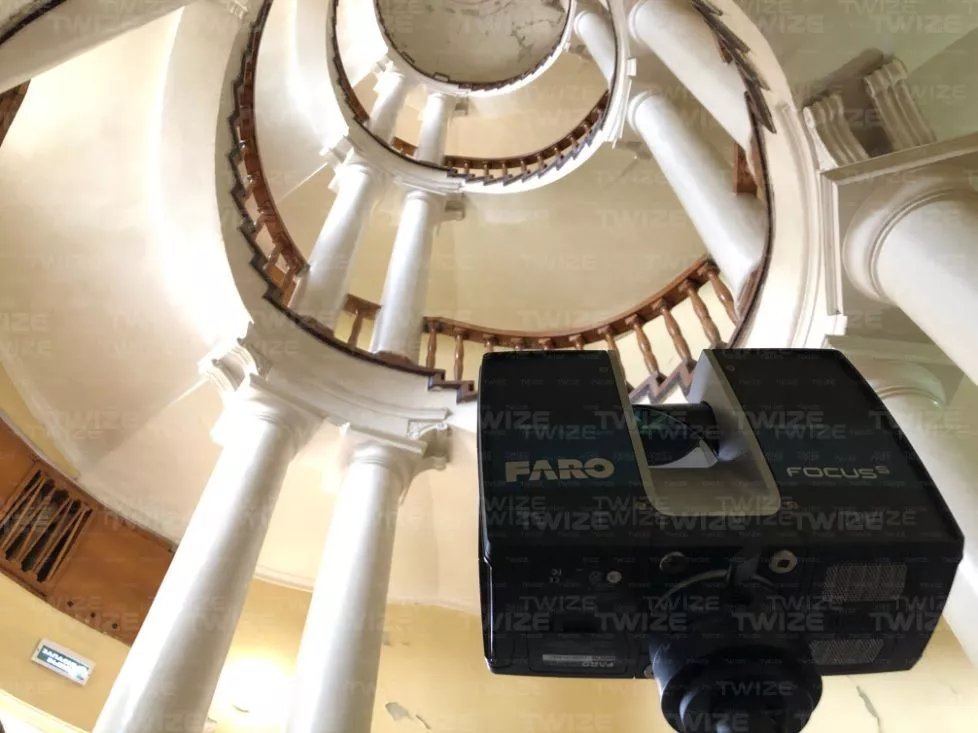

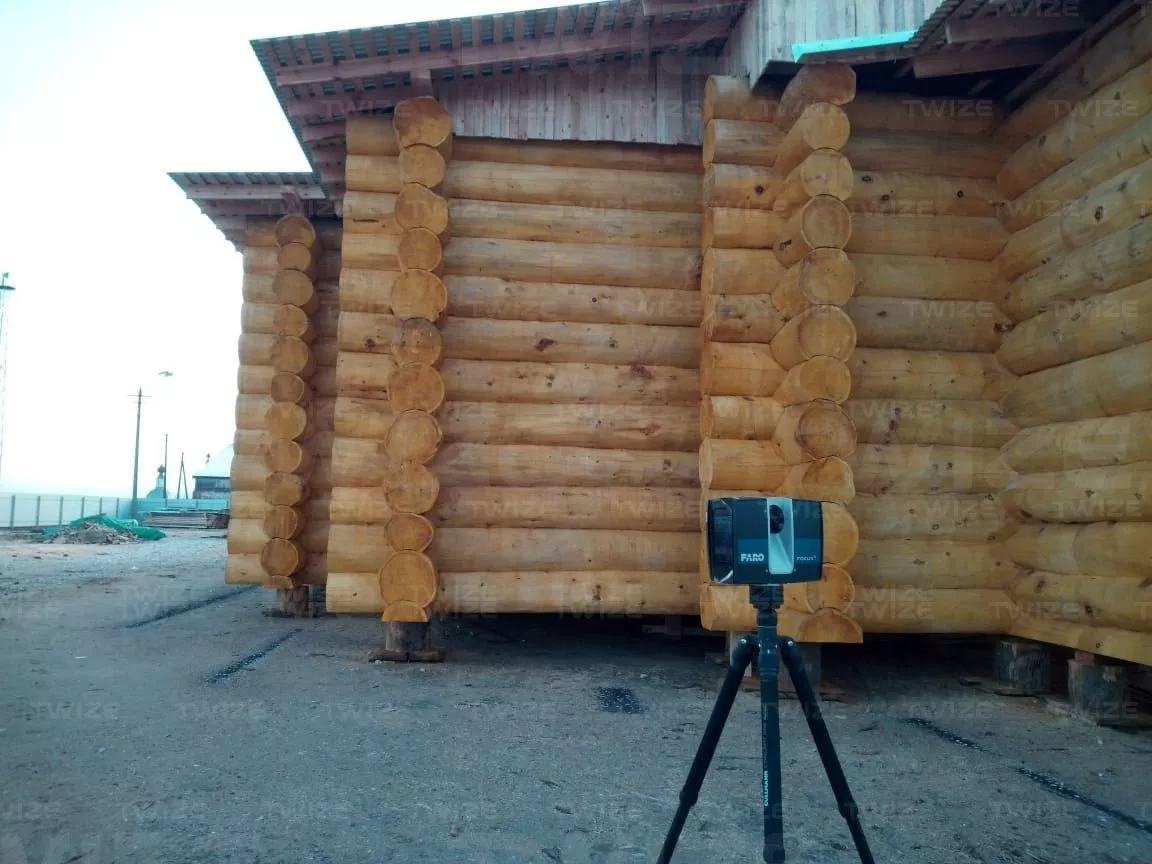

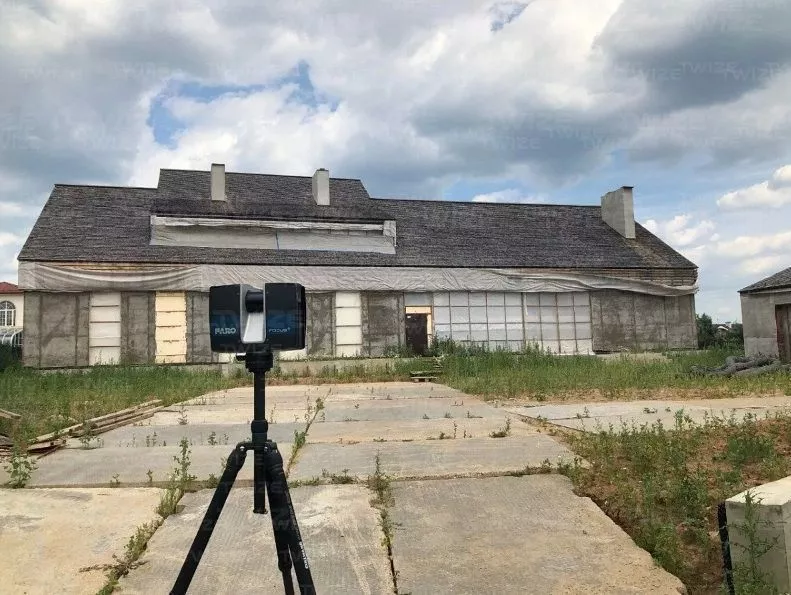

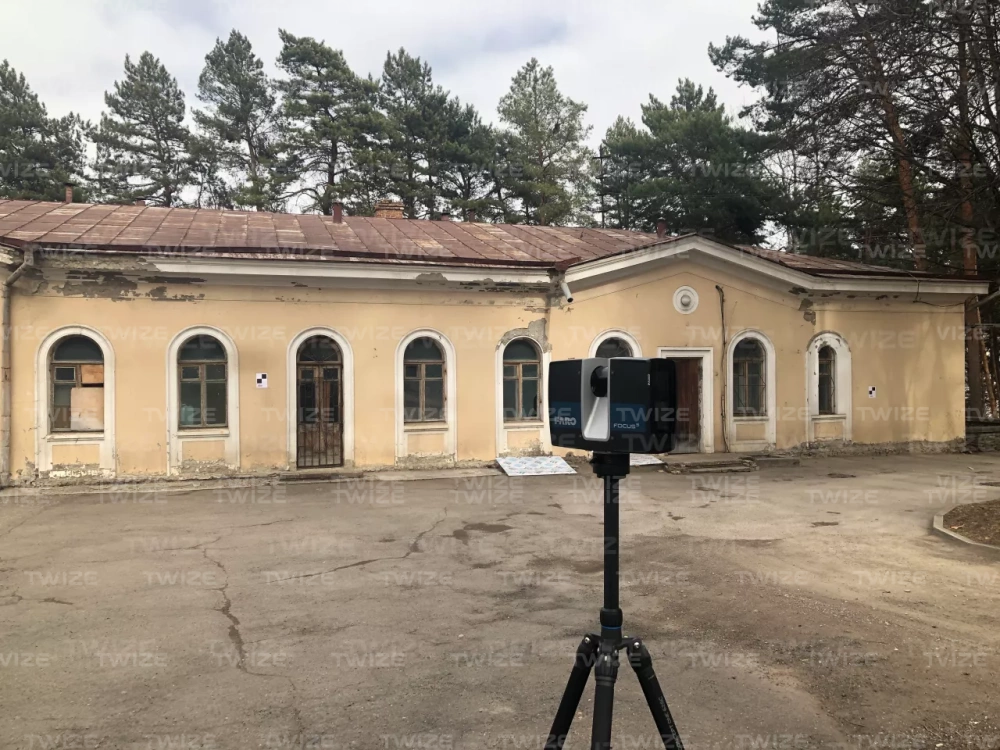

1. Лазерное сканирование

После обсуждения всех деталей и требований проекта наши специалисты выезжают к месту расположения здания или объекта. Затем они настраивают оборудование и специальное программное обеспечение для обработки данных сканирования и проводят измерения. Параллельно процессу измерения в интерфейсе программы формируется облако точек.

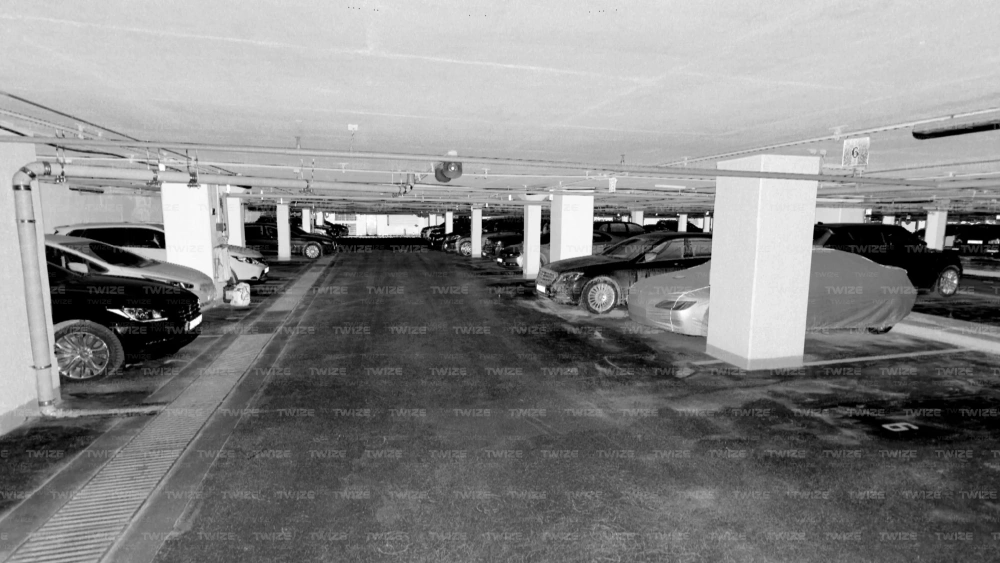

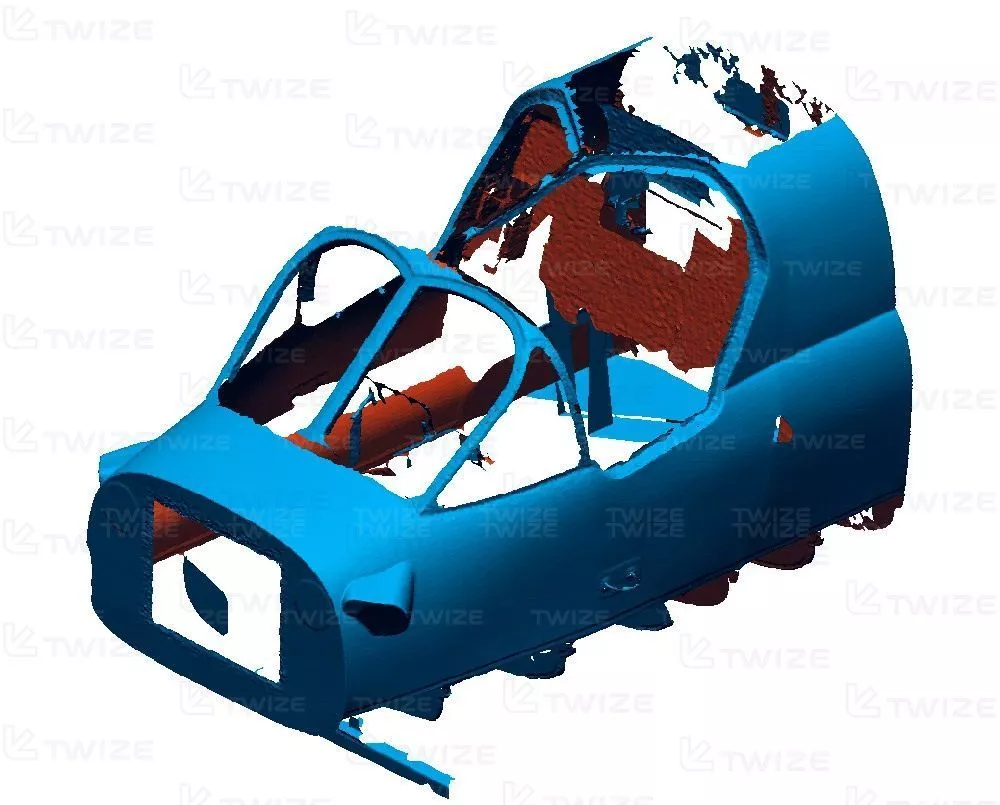

2. Обработка данных (обработка облака точек) для использования в CAD приложениях

После окончания работ по 3д сканированию на основе полученного облака точек создают полноценную полигональную 3d модель объекта. Обработкой всех данных занимаются квалифицированные специалисты с многолетним опытом работы.

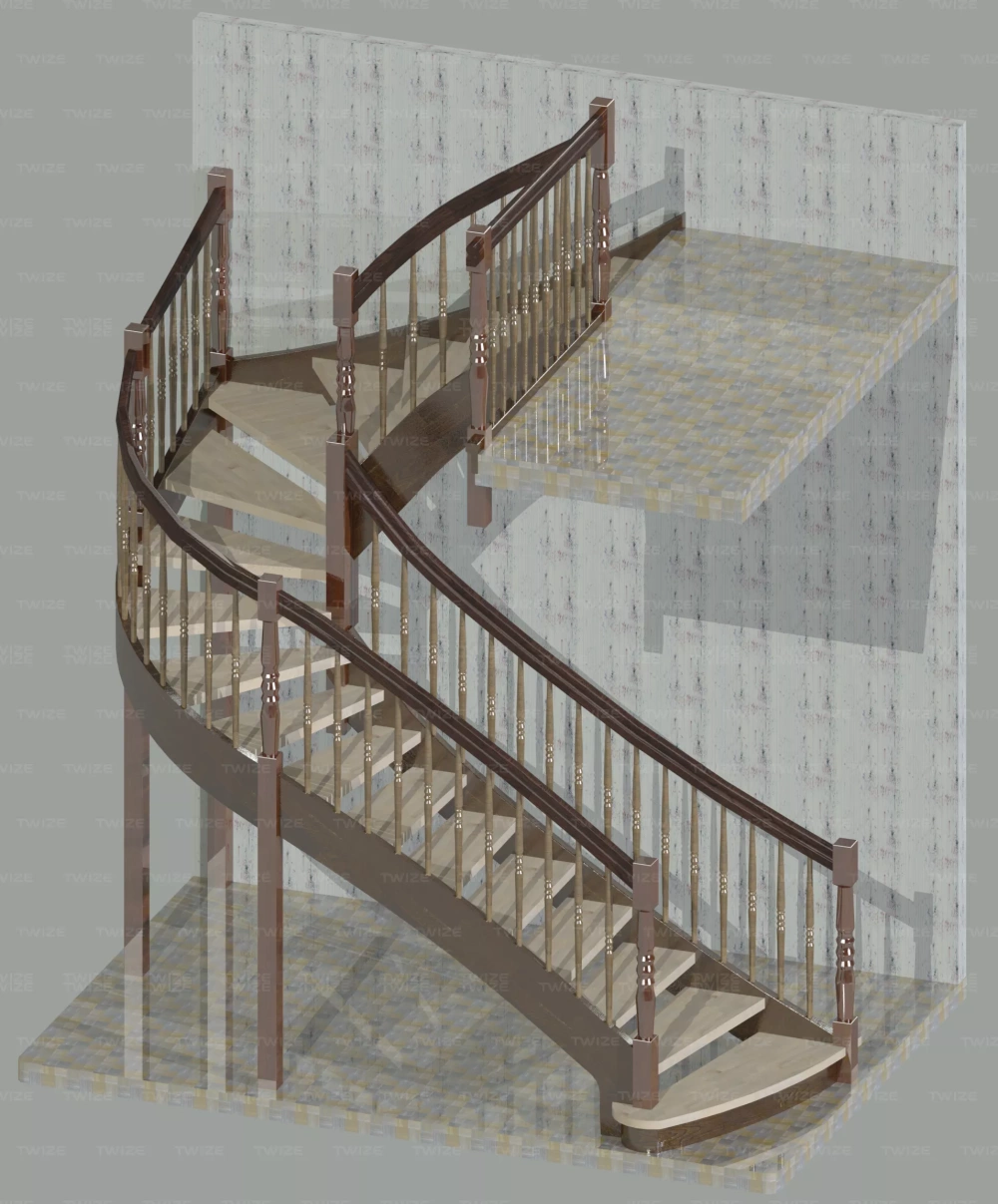

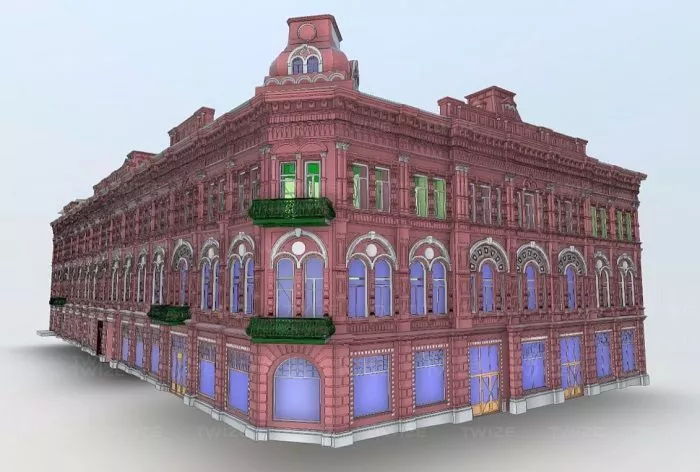

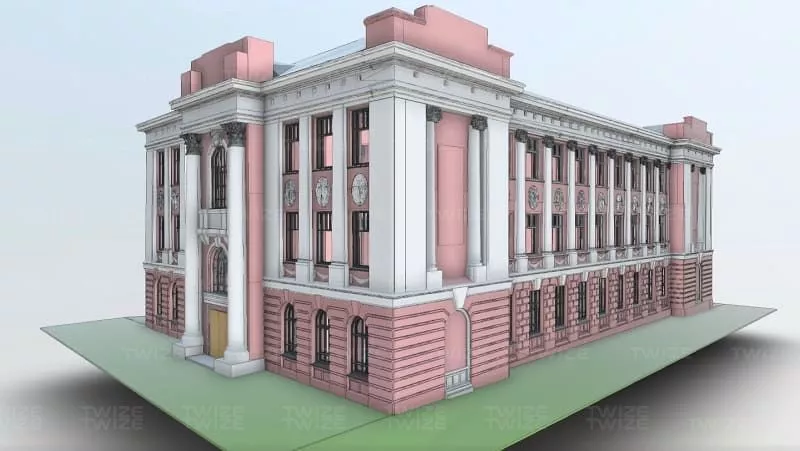

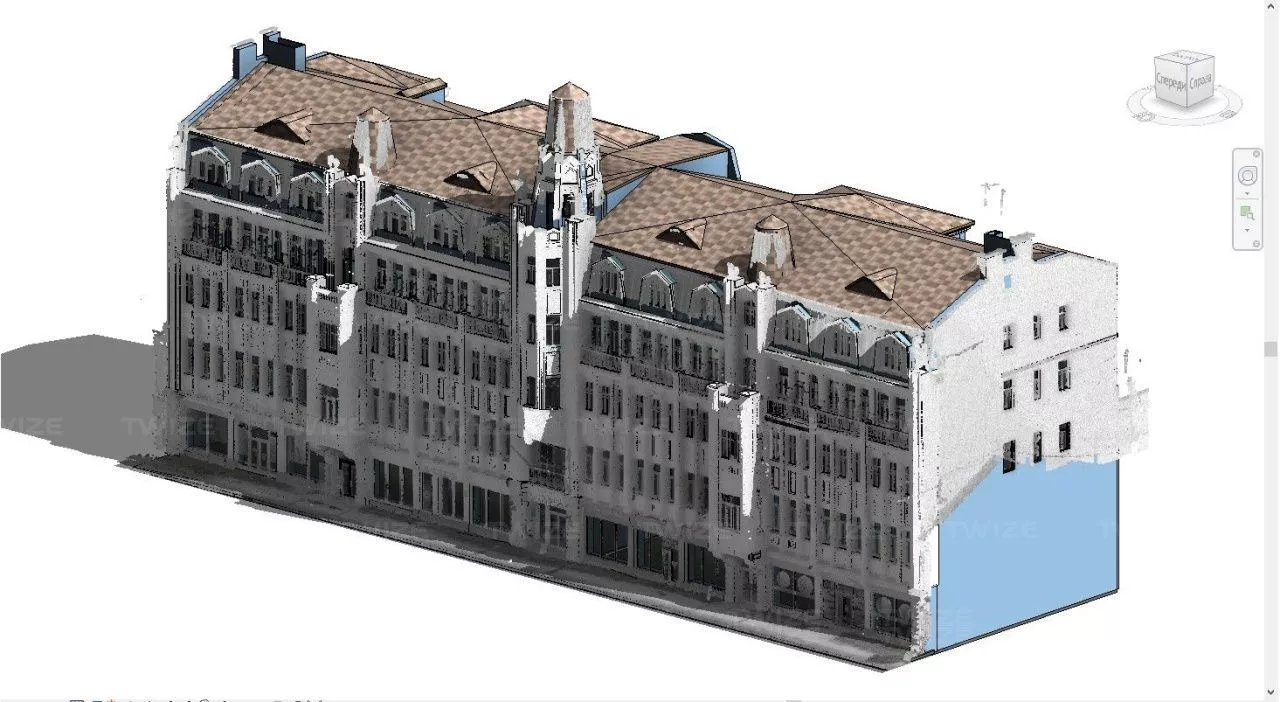

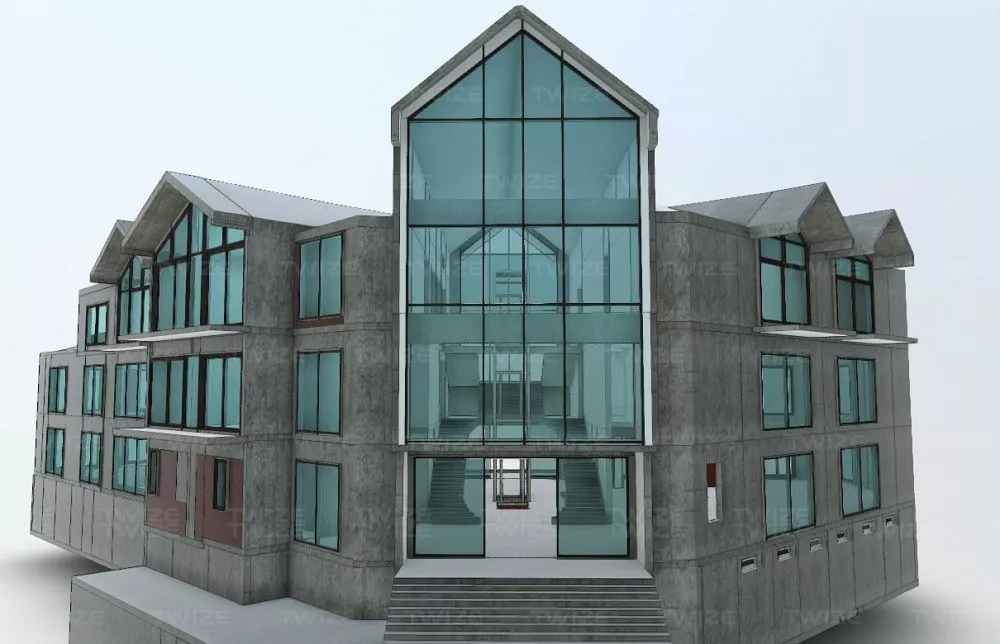

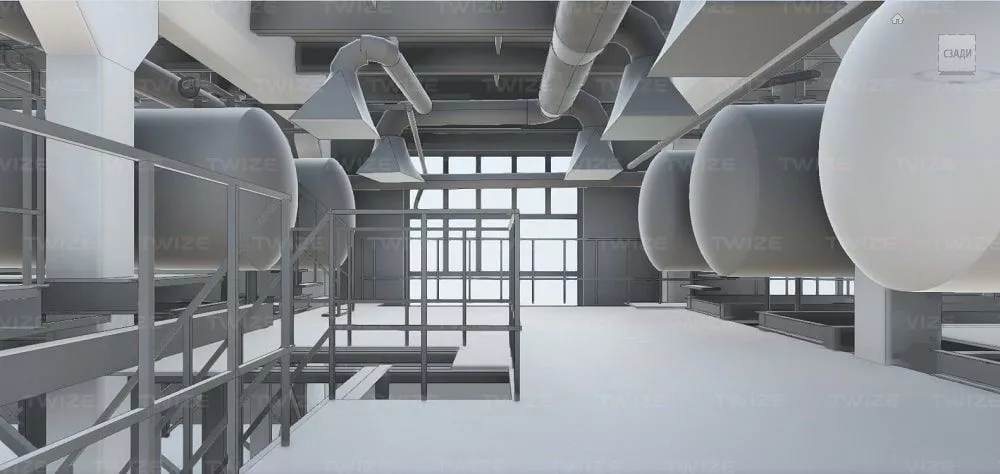

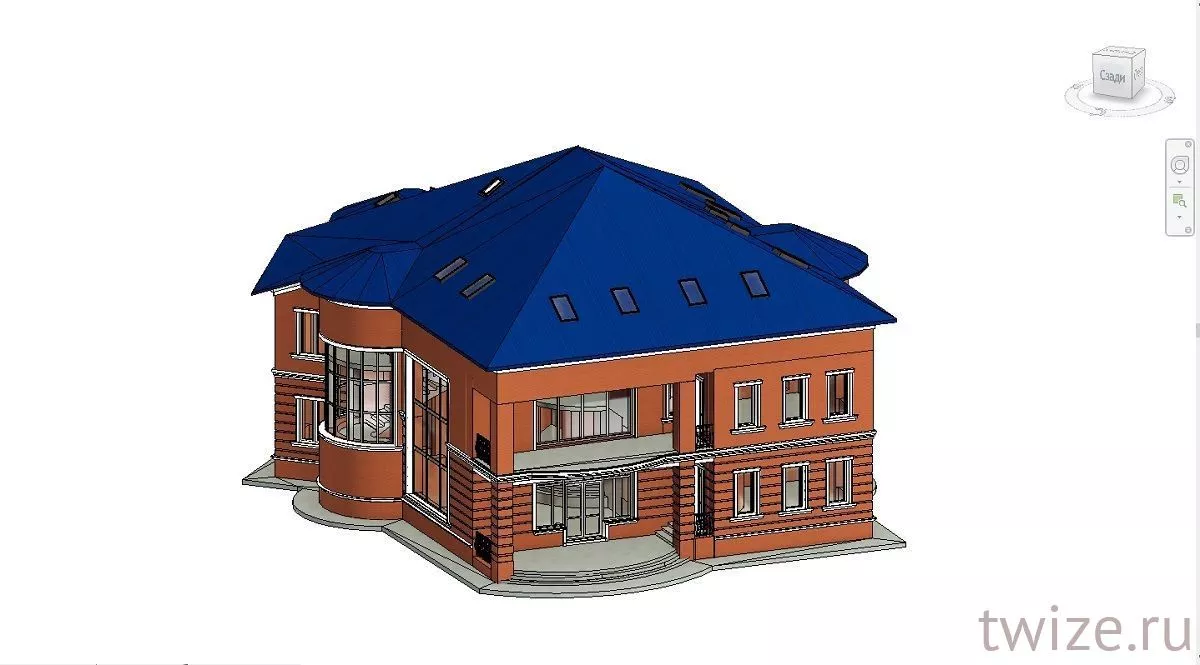

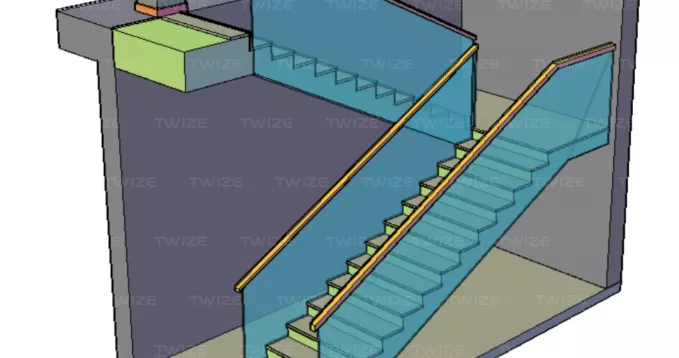

3. 3D Моделирование зданий и сооружений

Если вам нужно провести 3d сканирование и последующее 3d моделирование здания или сооружения, в компании Twize есть проектировщики, которые специализируются именно в этой области и имеют многолетний опыт работы в российских программах для проектирования.

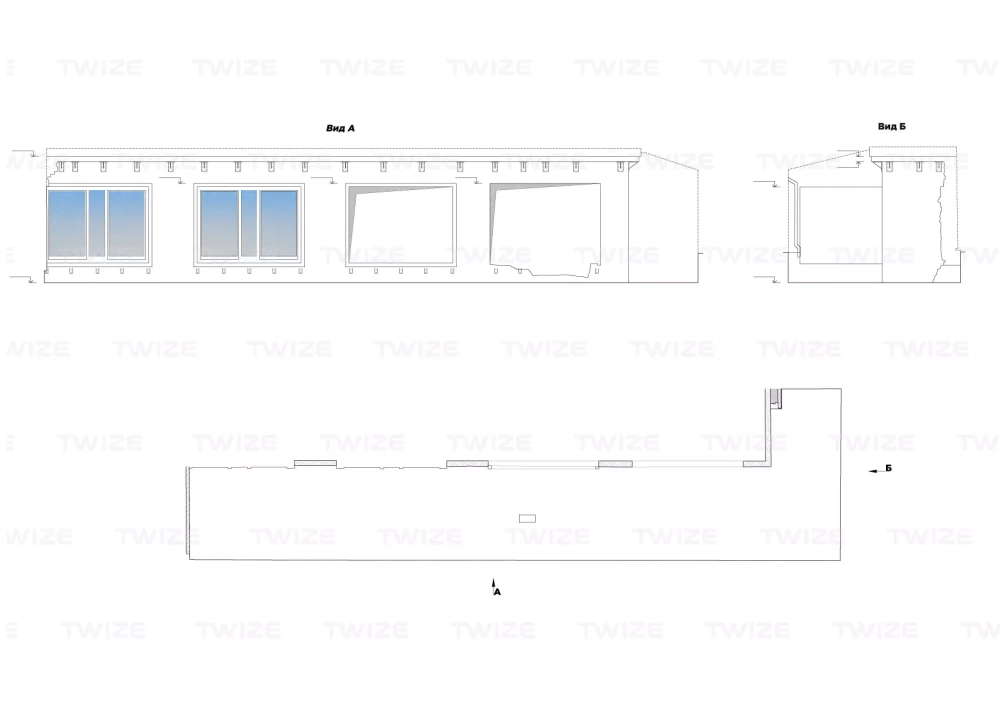

4. Построение обмерных чертежей и исполнительных схем

Обработанное облако точек и трёхмерные модели служат базой для создания детальных обмерных чертежей, планов, разрезов и исполнительных схем зданий и сооружений для проведения ремонтных работ, реконструкции, перепланировки и других целей.. Специалисты Twize подготовят документацию в соответствии со всеми требованиями стандартов и нормативов.

5. Результат лазерного сканирования зданий и сооружений

Результаты 3d сканирования зданий и сооружений зависят от уникальных задач и требований проекта. Подробнее рассмотреть результаты работ по 3д сканированию, выполненных специалистами Twize, вы можете посмотреть в галерее на нашем сайте.

Услуги по 3D‑сканированию зданий и сооружений. Преимущества Twize

Выезд специалиста по всей России

Компания Twize предоставляет услуги 3d сканирования в Москве и Санкт‑Петербурге, во всех городах России (Нижний Новгород, Рязань, Калуга, Тула, Тверь, Дубна, Ярославль, Саратов, Самара, Волгоград, Воронеж, Калуга, Серпухов, Коломна, Липецк, Казань, Уфа, Челябинск, Норильск, Мурманск, Сегежа, Киров, Вологда, Чита, Сургут, Мончегорск, Архангельск, Киров, Волжский, Комсомольск‑на‑Амуре, Ульяновск, Кисловодск, Вологда, Калининград, Нижнекамск), а также в странах СНГ.

Стоимость услуг в вашем городе вы можете уточнить по e‑mail: orders@twize.ru или по телефону +7 (495) 223‑01‑21.

Квалифицированные специалисты

В команду Twize входят профессиональные инженеры, архитекторы и метрологи, которые учтут все нюансы вашего проекта и выполнят задачу согласно всем требованиям и допускам.

Сертифицированное оборудования

Парк оборудования Twize насчитывает множество инструментов, аккредитованных по международным стандартам (ISO 17025, WEEE) и входящим в российские государственные реестры (Государственный реестр средств измерений РФ)

Работа с физическими и юридическими лицами

Для физических лиц услуги специалистов Twize могут быть востребованы при проведении ремонтных работ, перепланировке квартир или загородных домов. Юридические лица (строительные и проектные организации) привлекают нас для выполнения комплексных инженерных изысканий, создания обмерных чертежей и информационных моделей существующих зданий и сооружений.

Работа «под ключ»

В Twize вы можете заказать полный комплекс услуг «под ключ» по лазерному сканированию, обмерам и моделированию зданий и сооружений: от первого выезда на объект до передачи финальной документации и 3д моделей.

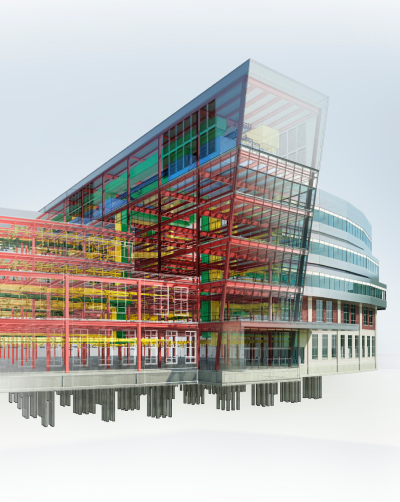

Моделирование с высокой детализацией (LOD 200 — LOD 500)

Информационные модели зданий и сооружений могут быть разработаны с разным уровнем детализации (LOD). Эти уровни разделяются в зависимости от степени проработки модели.

Минимальный уровень проработки модели — LOD 200, на котором эскиз преобразуется в полноценный дизайн‑проект. Максимальный — LOD 500, когда элементы соответствуют исполнительной модели объекта.

Интеграция результата работ с любым ПО

Лазерные 3D‑сканеры в парке оборудования Twize совместимы со всеми наиболее популярными программами для обработки результатов сканирования и 3D‑моделирования: Autodesk Recap, Faro BuildIT, Faro As‑built, Autodesk Plant 3D, 3D Studio Max, Autodesk AutoCAD, Geomagic Control X, Geomagic Design X.

Высокая скорость получения данных

В Twize работают профессиональные инженеры, архитекторы и метрологи и поэтому срок выполнения некоторых категорий услуг может занимать всего 1 день.

Для уточнения сроков выполнения необходимой вам услуги свяжитесь с нашими специалистами по e‑mail: orders@twize.ru или по телефону +7 (495) 223‑01‑21.

Получить бесплатную консультацию эксперта

Любой проект, в котором проводится 3д сканирование или 3д моделирование объекта, требует предварительного обсуждения и экспертной оценки. Свяжитесь с нашими специалистами по кнопке ниже, чтобы определить точный объём и стоимость необходимых вам работ.

Оставить заявку

Цена на лазерное сканирование зданий и сооружений

Чтобы выполнить 3д сканирование зданий и сооружений с учётом всех индивидуальных требований проекта, нужно обладать опытными специалистами в области метрологии и геодезии и держать самый инновационный парк оборудования.

Twize подходит под все эти критерии, также предлагая своим клиентам гибкие цены на свои услуги, отличающиеся в зависимости от разных критериев объекта:

• Архитектурные обмеры зданий и фасадов. 3D‑сканирование экстерьеров

  от 25 000 ₽ за 1 день работы специалиста

• 3D‑сканирование помещений и интерьеров

  от 25 000 ₽ за 1 день работы специалиста

• Создание обмерочного чертежа

  от 15 000 ₽ за 1 день работы специалиста

• Восстановление проектной документации

  Цена по запросу

Скачать прайс

Свяжитесь с нашими специалистами по e‑mail info@twize.ru, телефону +7 (495) 223‑01‑21 или через онлайн‑форму, и они помогут вам определить точную стоимость услуг для вашего проекта.

Получить коммерческое предложение

Если вы заинтересованы в услугах по наземному лазерному сканированию, обмерам зданий, разработке информационных моделей, подготовке или восстановлению проектной документации, мы готовы предоставить вам подробное коммерческое предложение.

Для составления индивидуального КП нам необходимо получить от вас основные исходные данные о проекте. Подробный перечень необходимых данных вы можете уточнить у специалиста Twize, оставив заявку на нашем сайте.
