Реставрация фасада здания санатория в г. Кисловодск

  • ЗD‑сканирование

Задача

Провести реставрацию внешнего и внутреннего здания.

Решение

Проведено 3D‑сканирование внешнего и внутреннего фасадов здания. По результатам сканирования сформировано облако точек здания с совмещением внешней и внутренней части здания.

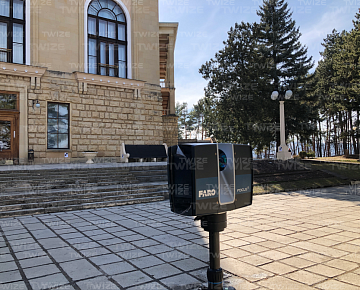

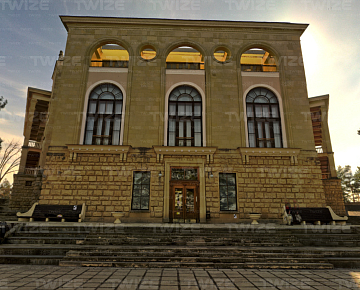

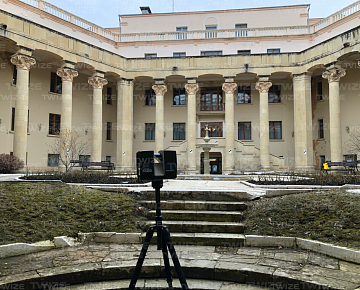

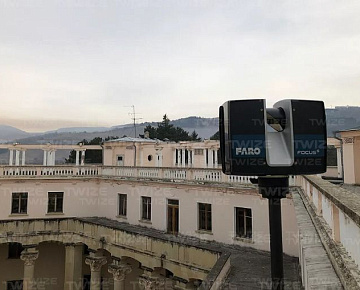

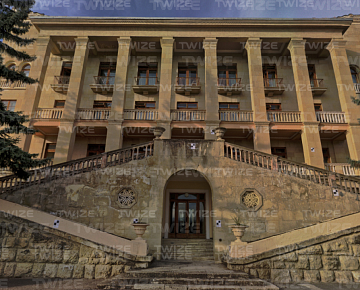

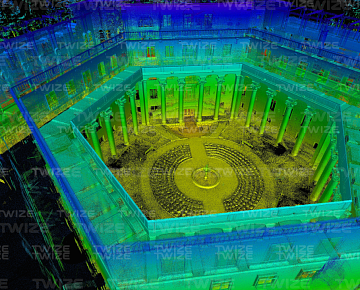

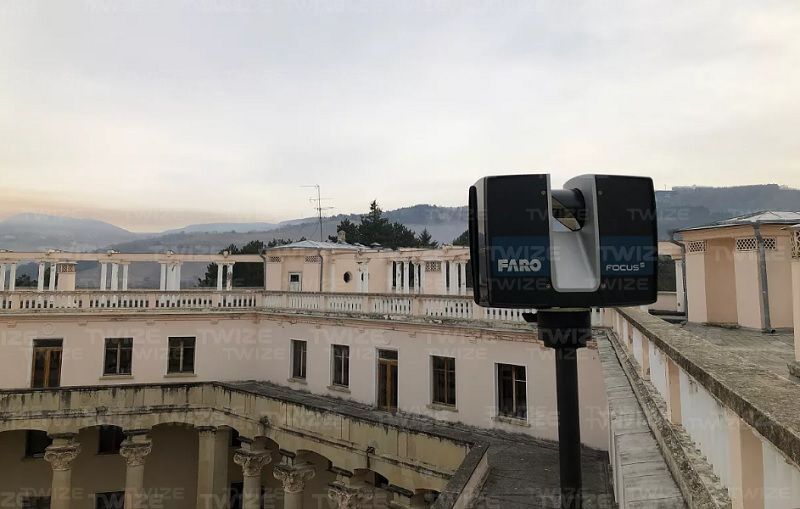

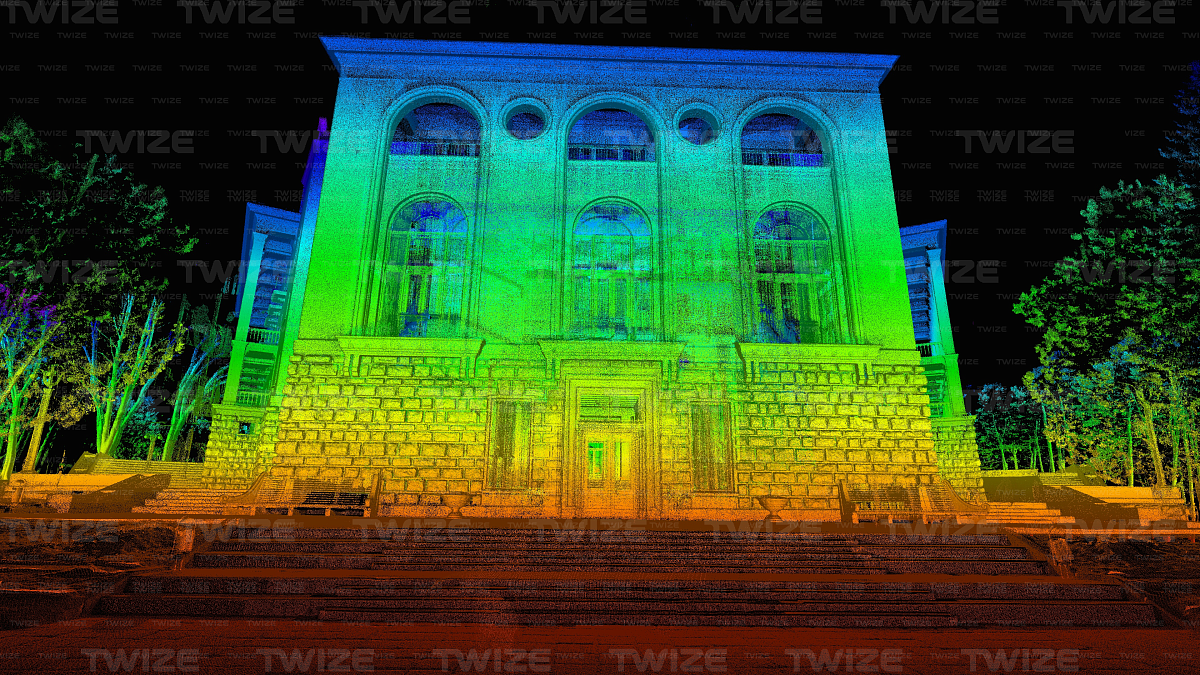

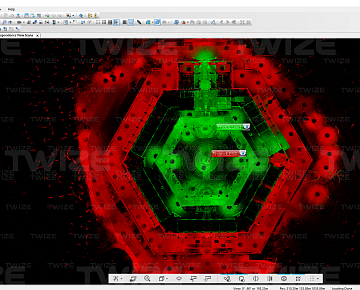

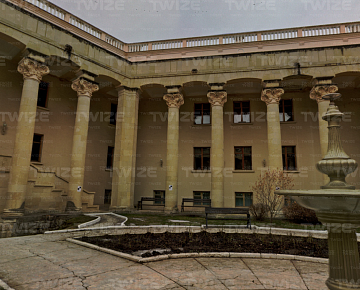

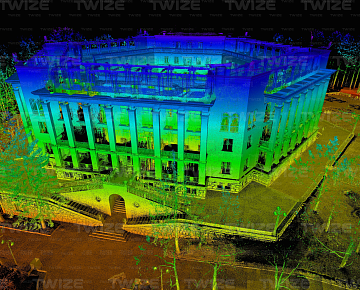

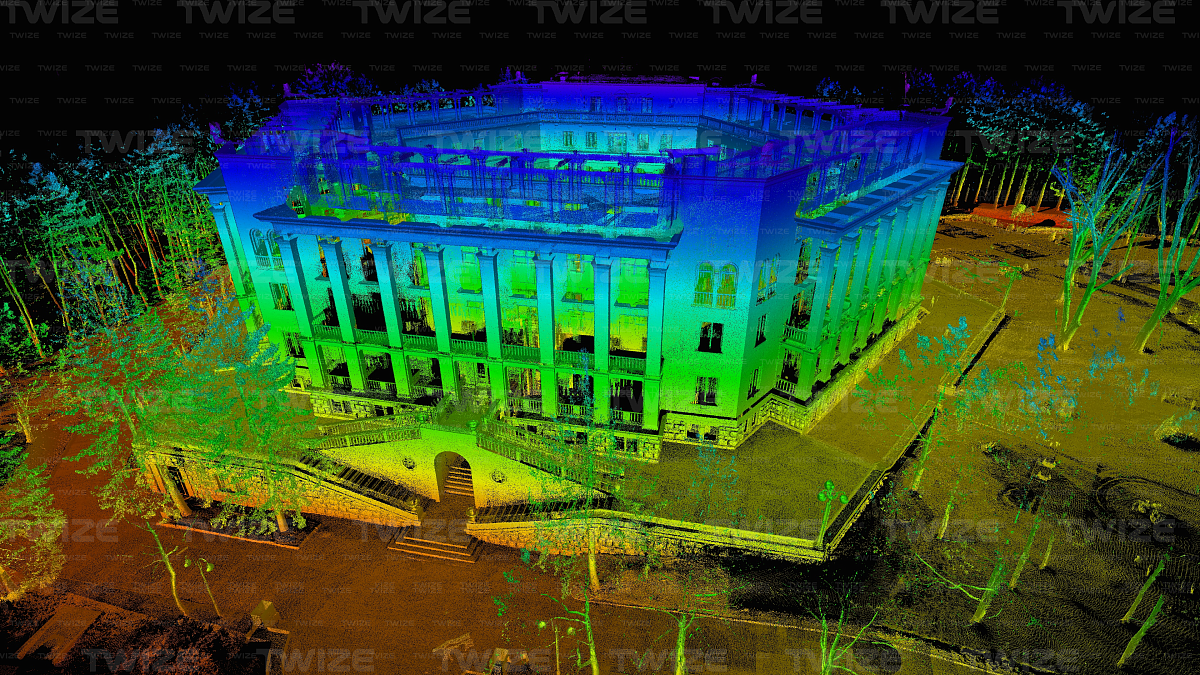

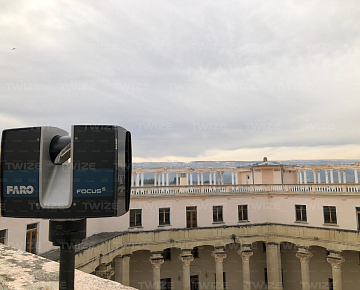

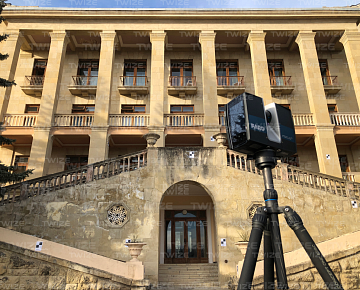

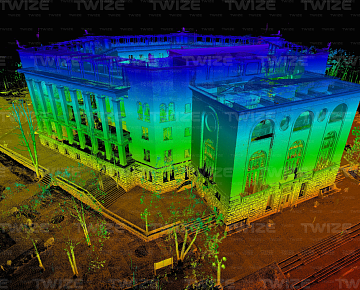

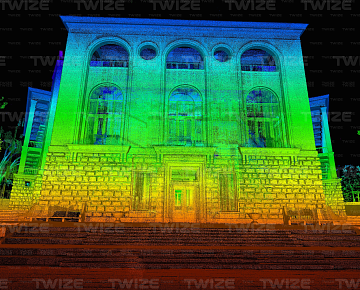

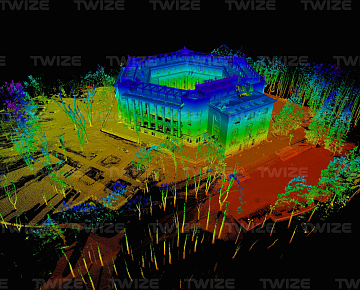

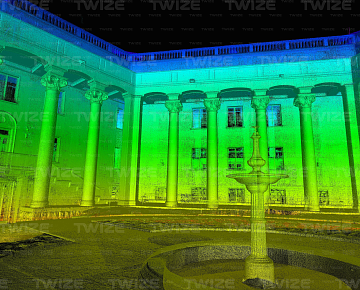

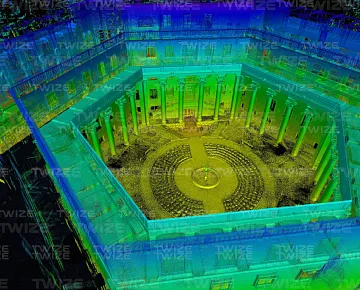

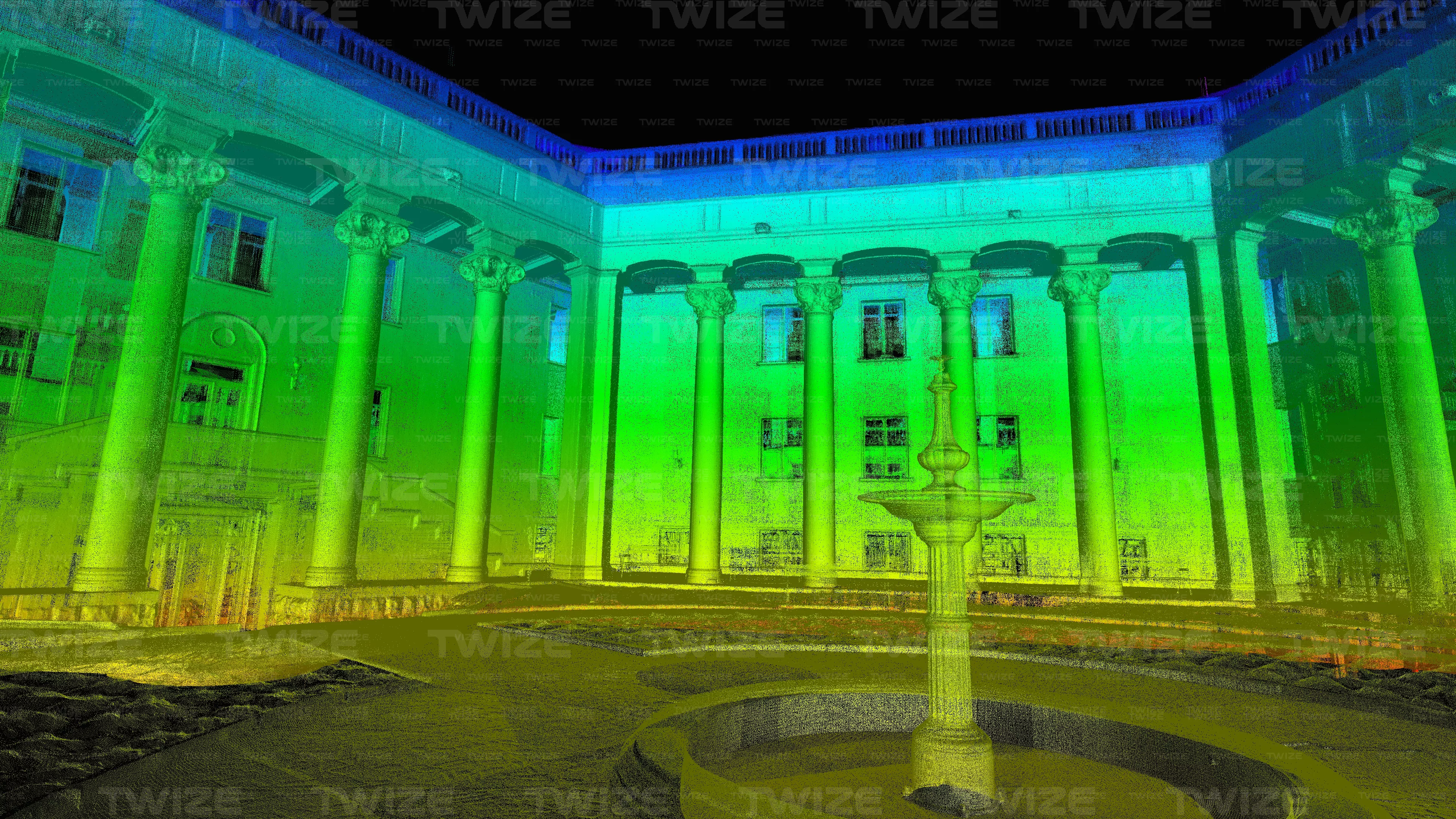

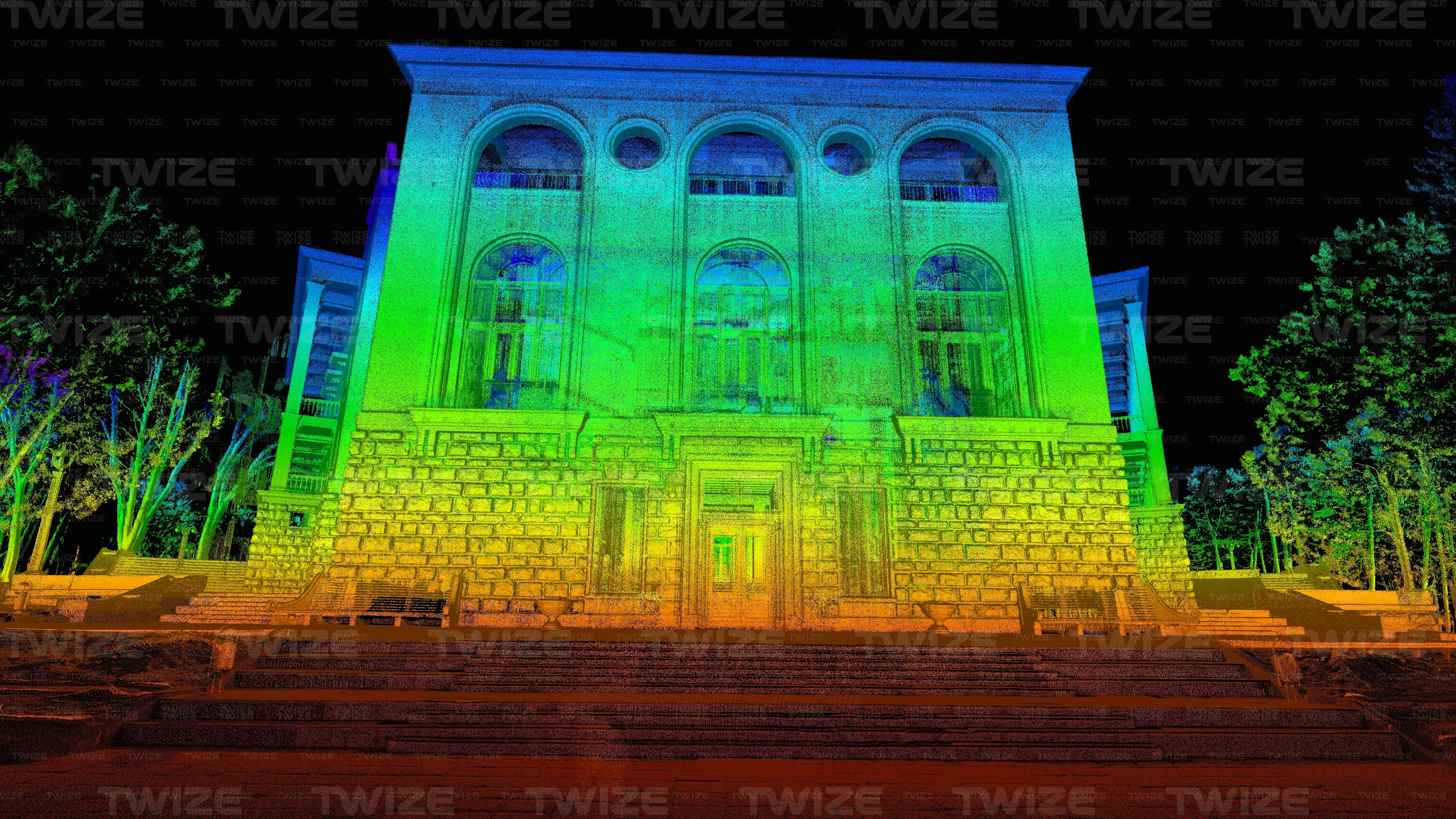

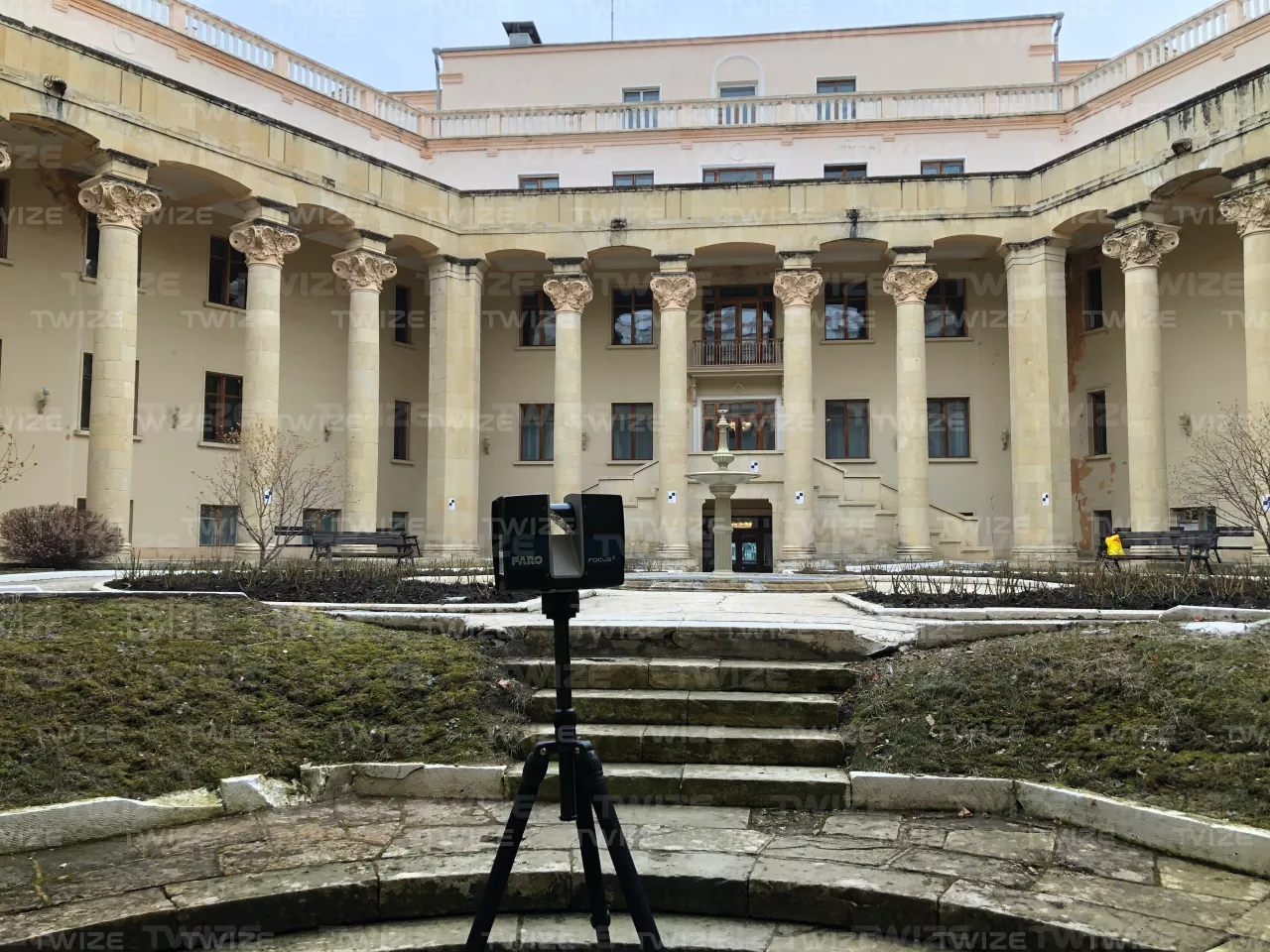

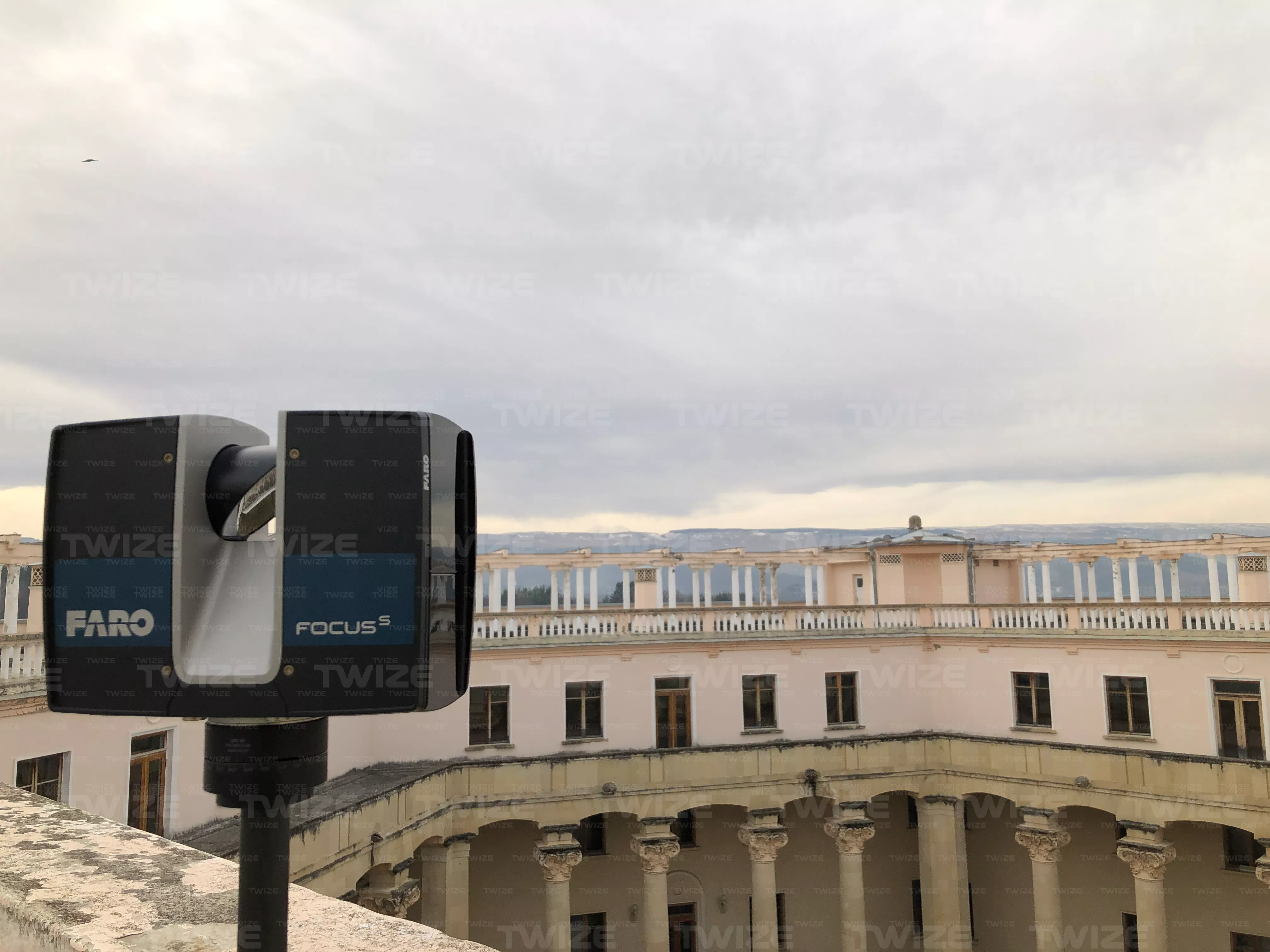

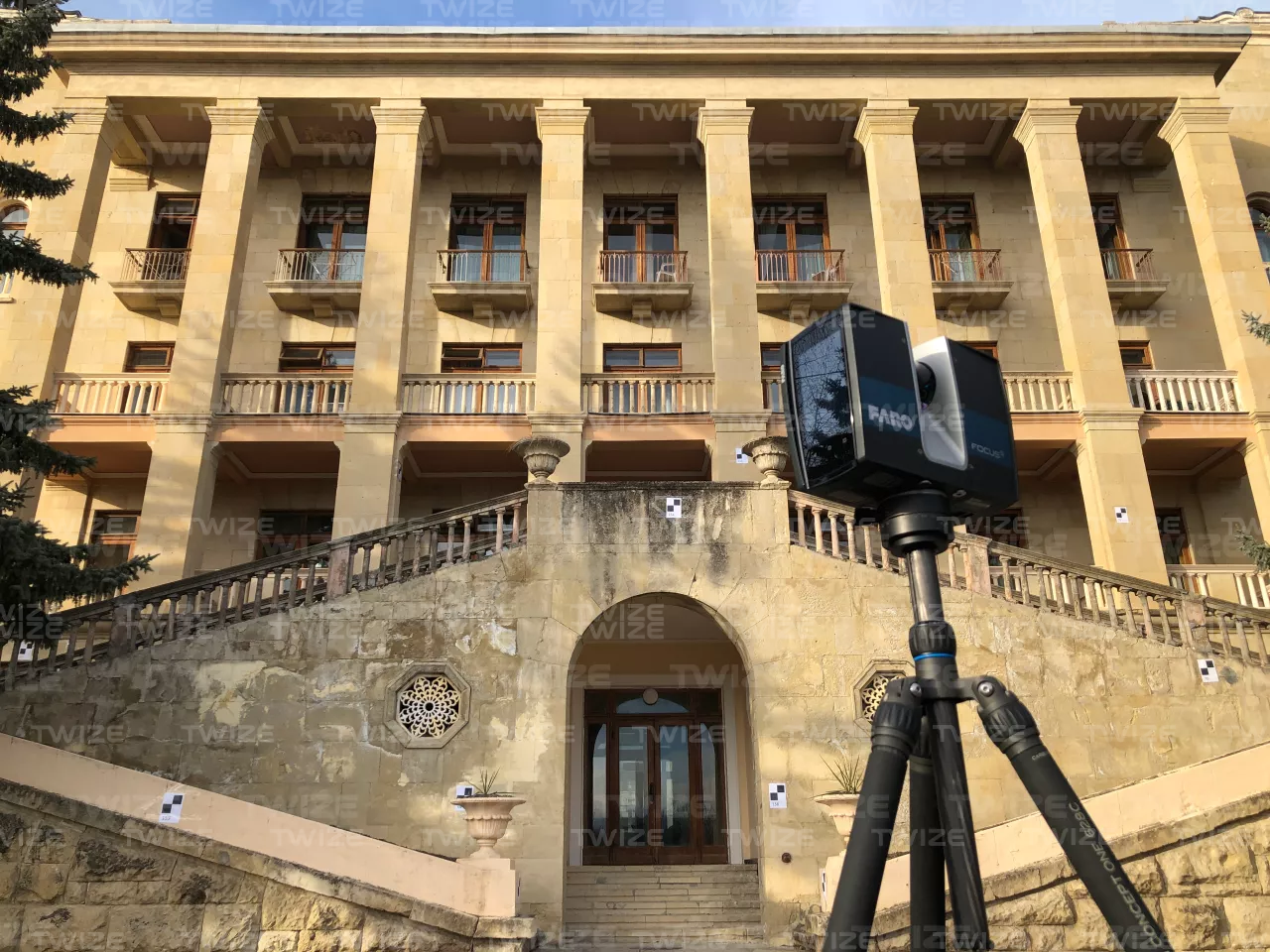

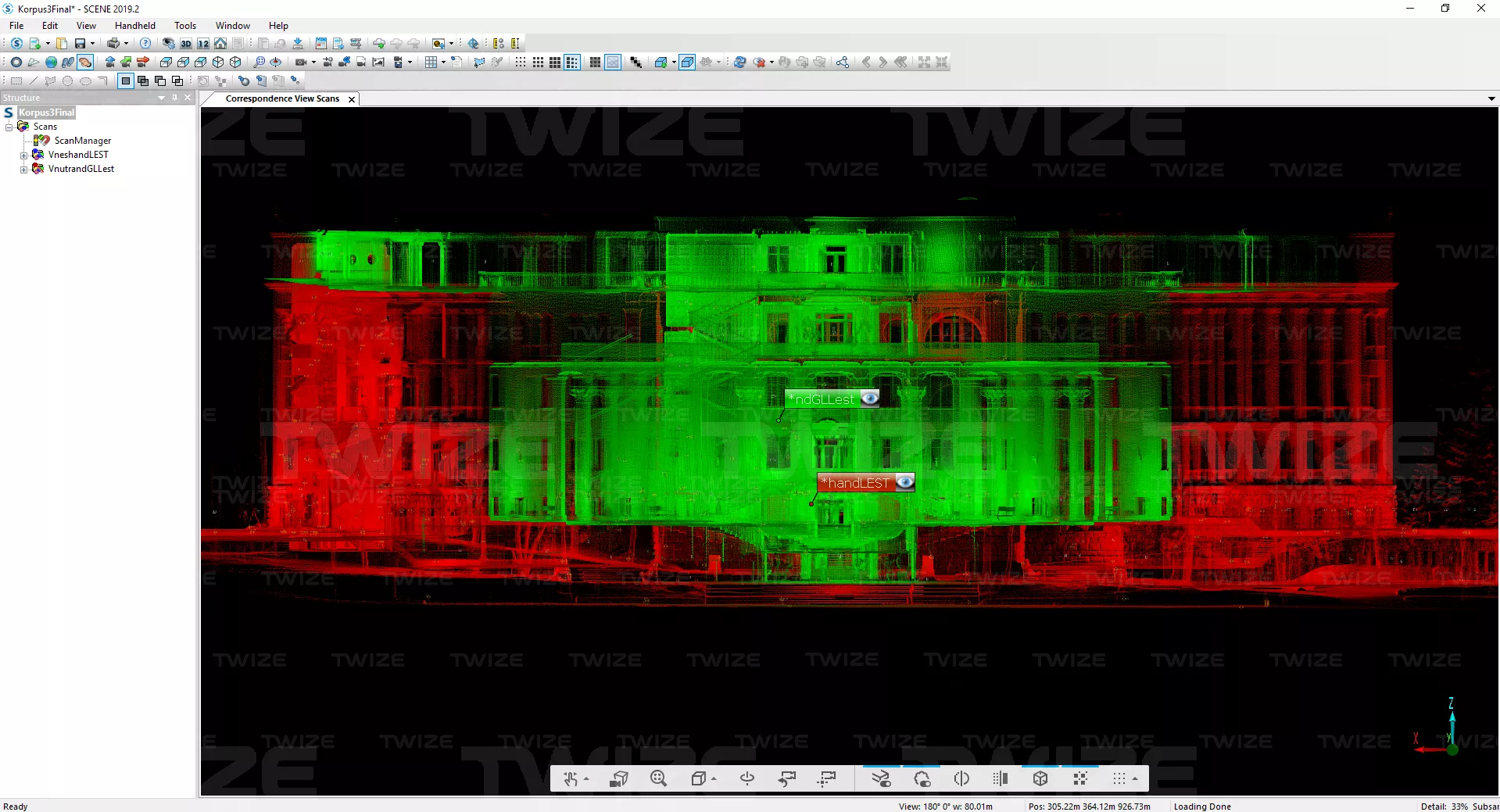

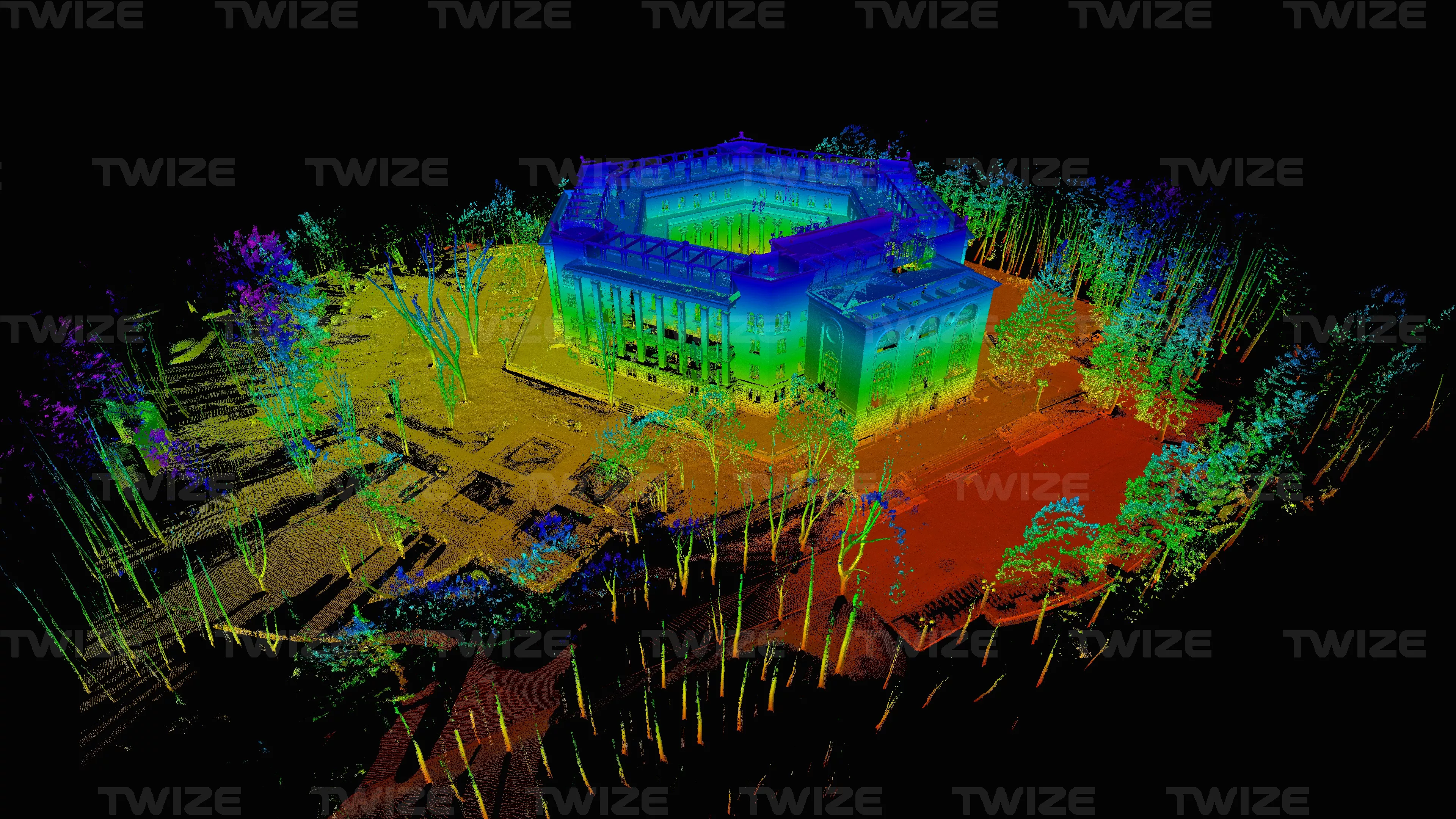

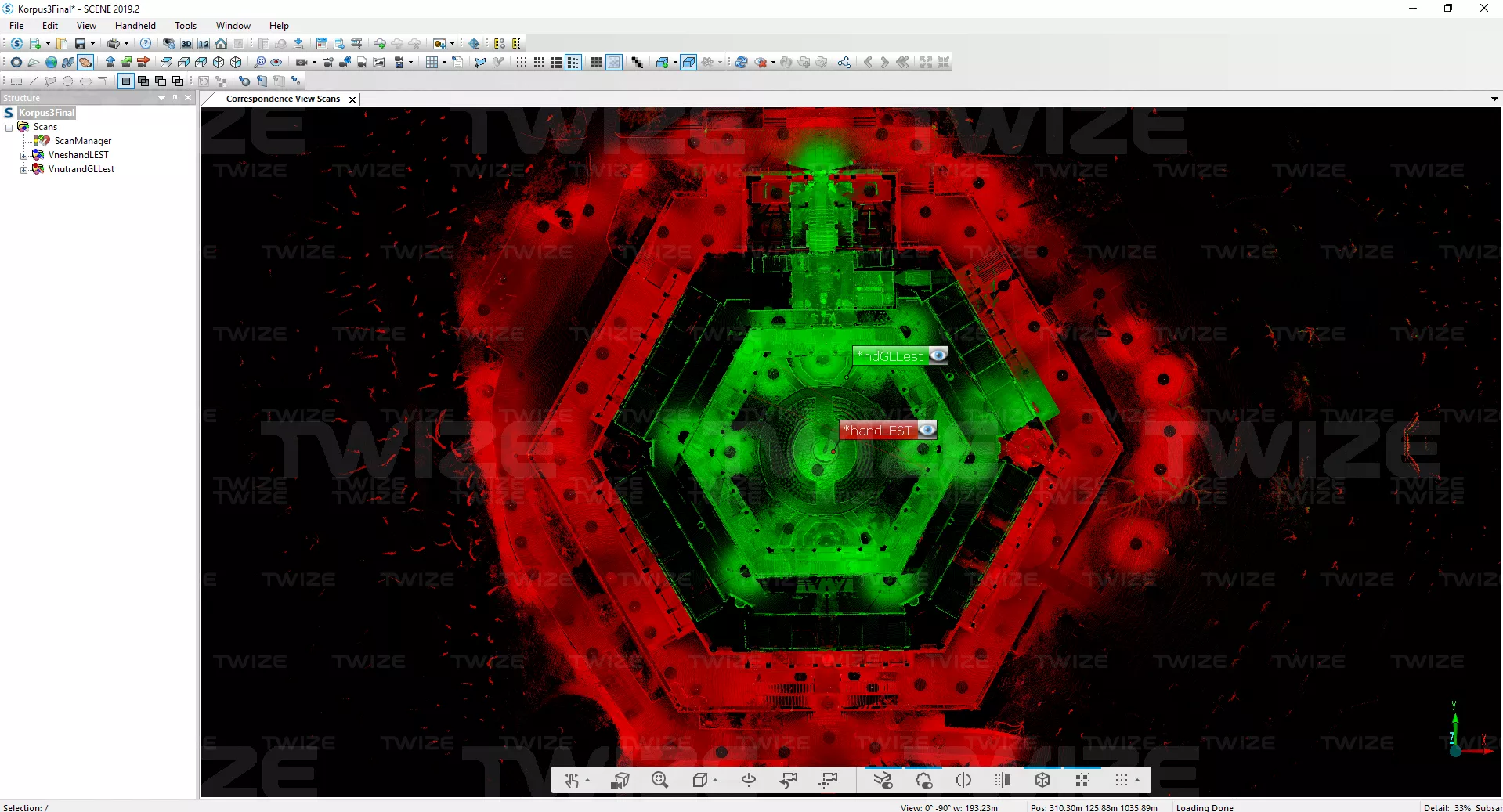

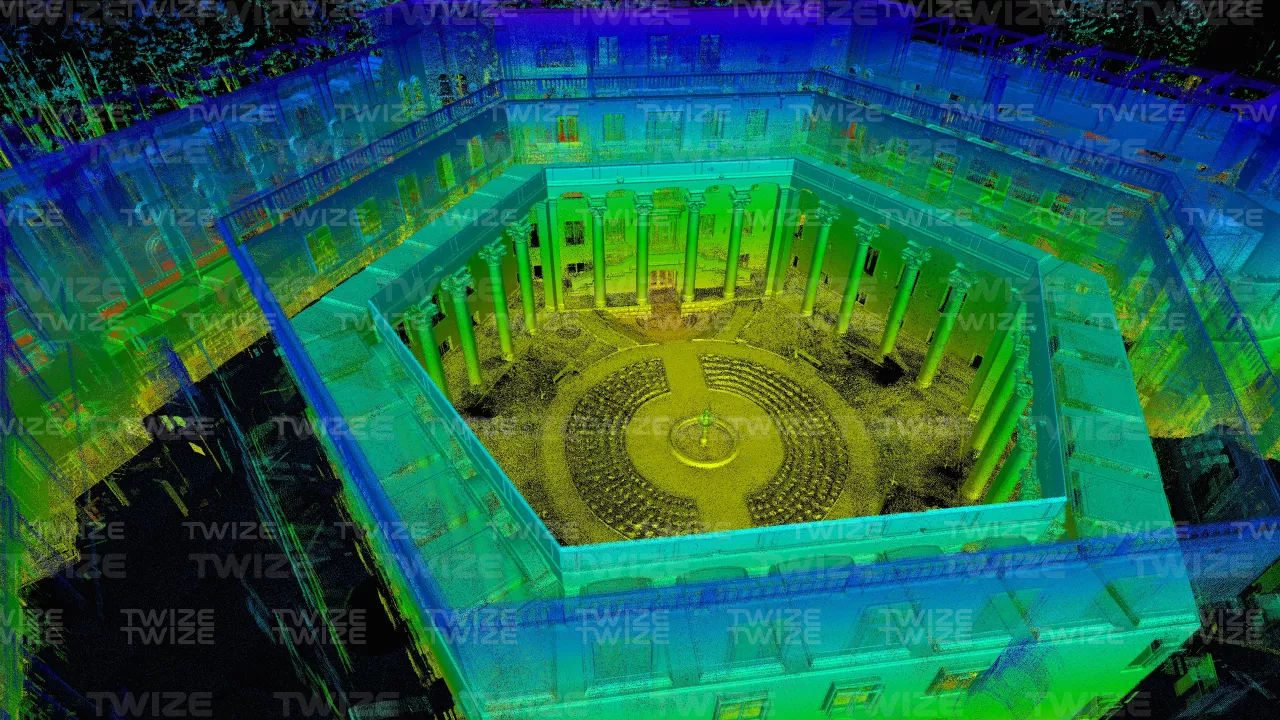

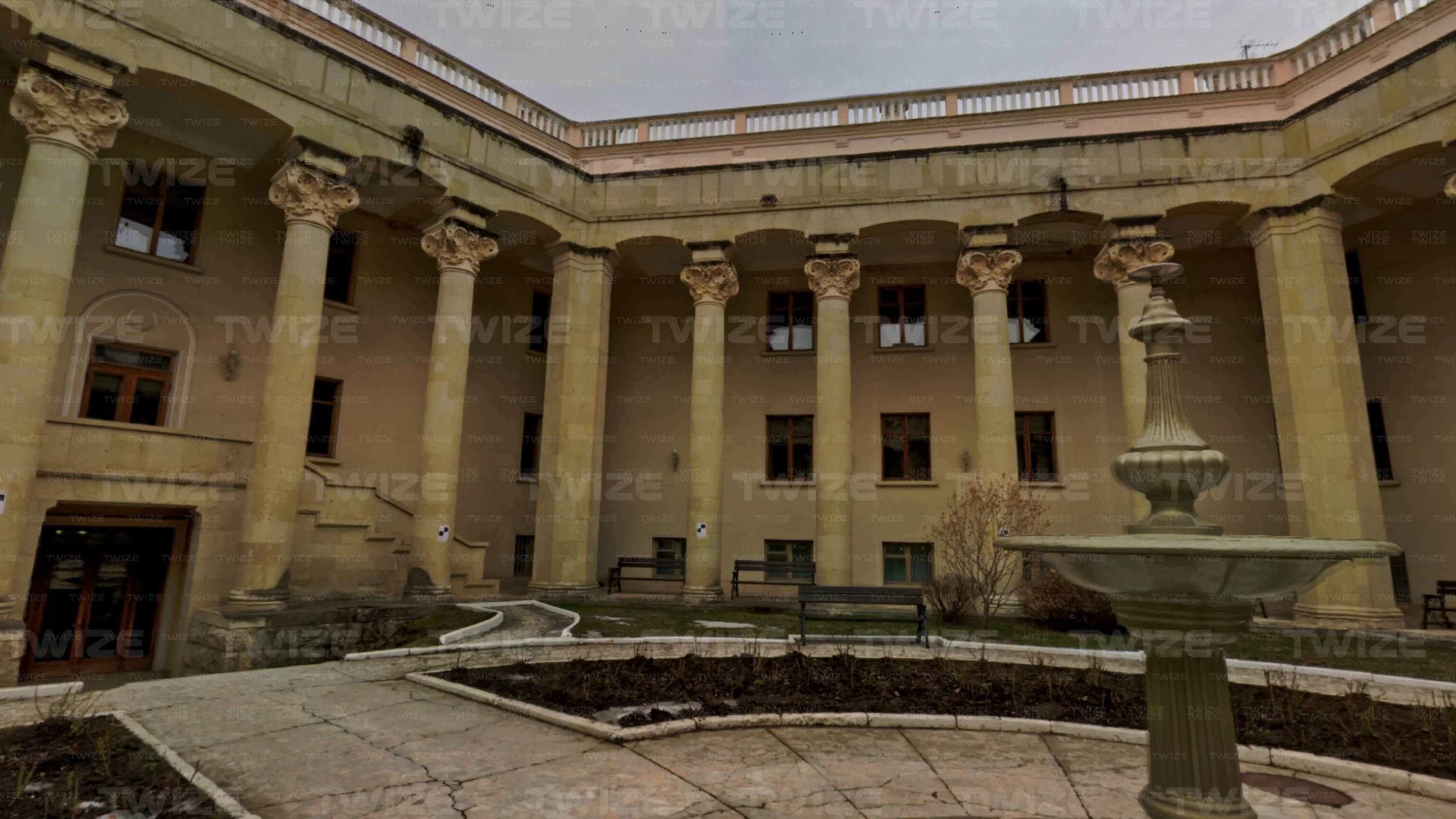

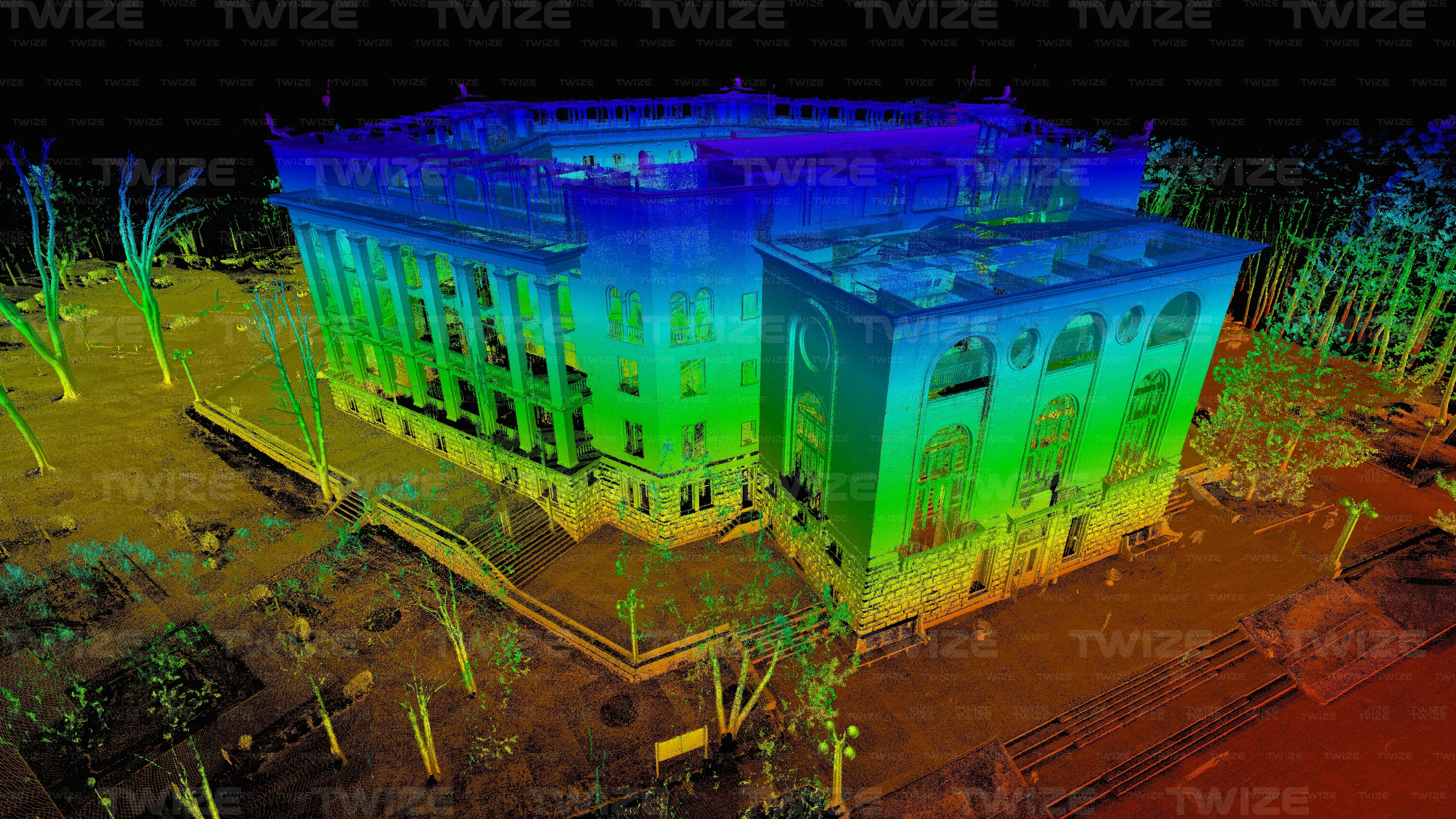

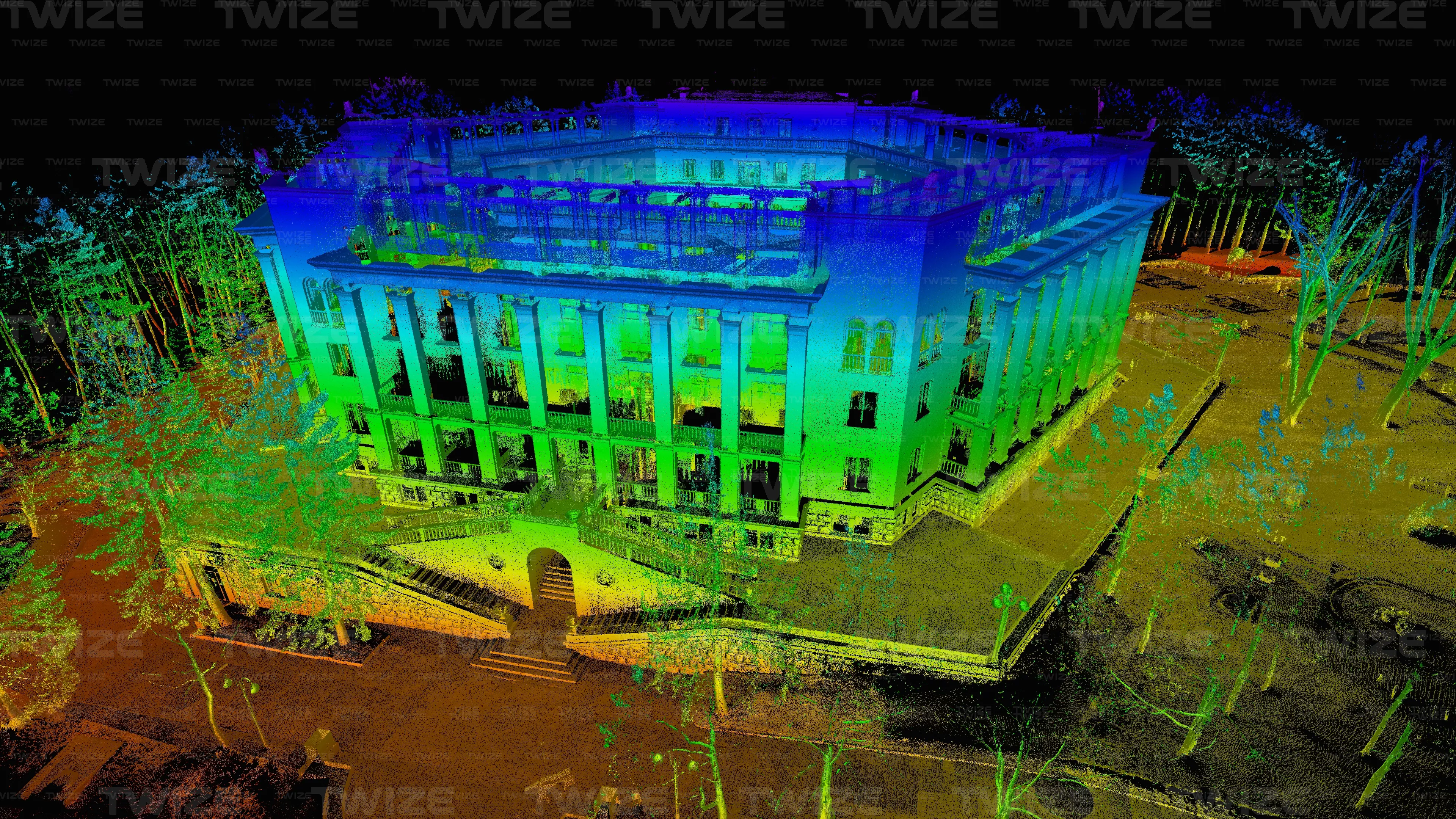

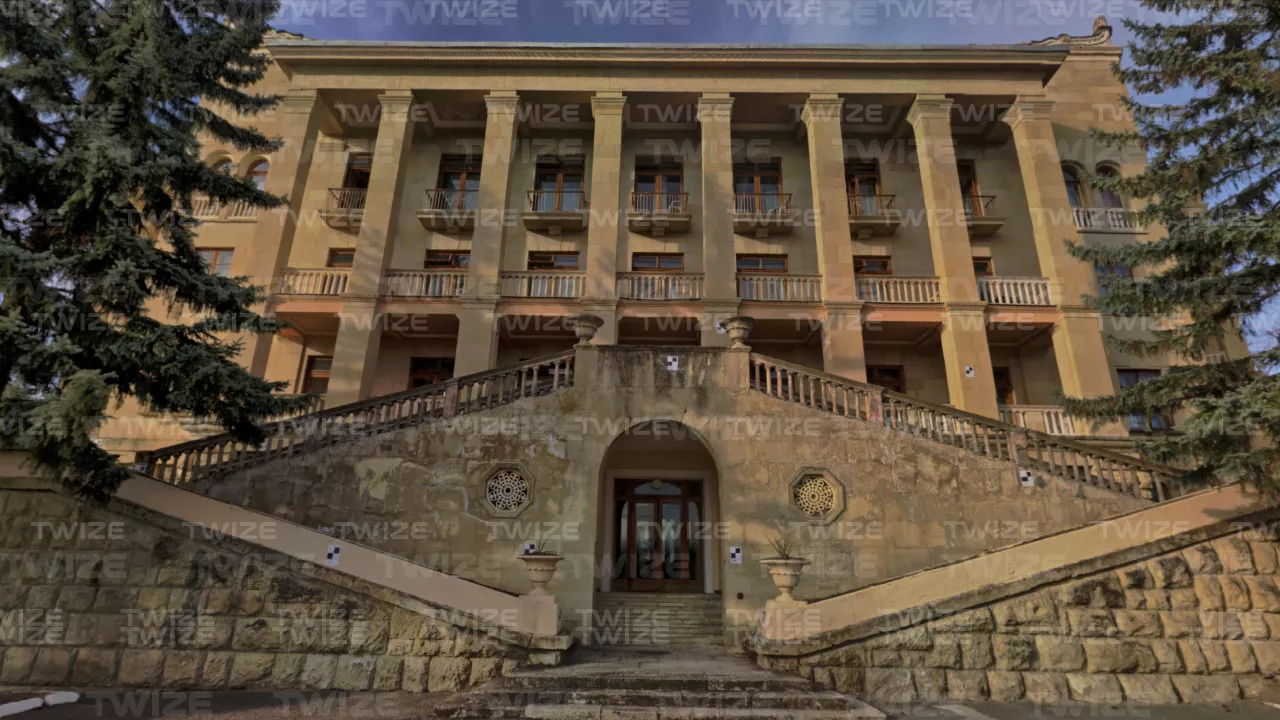

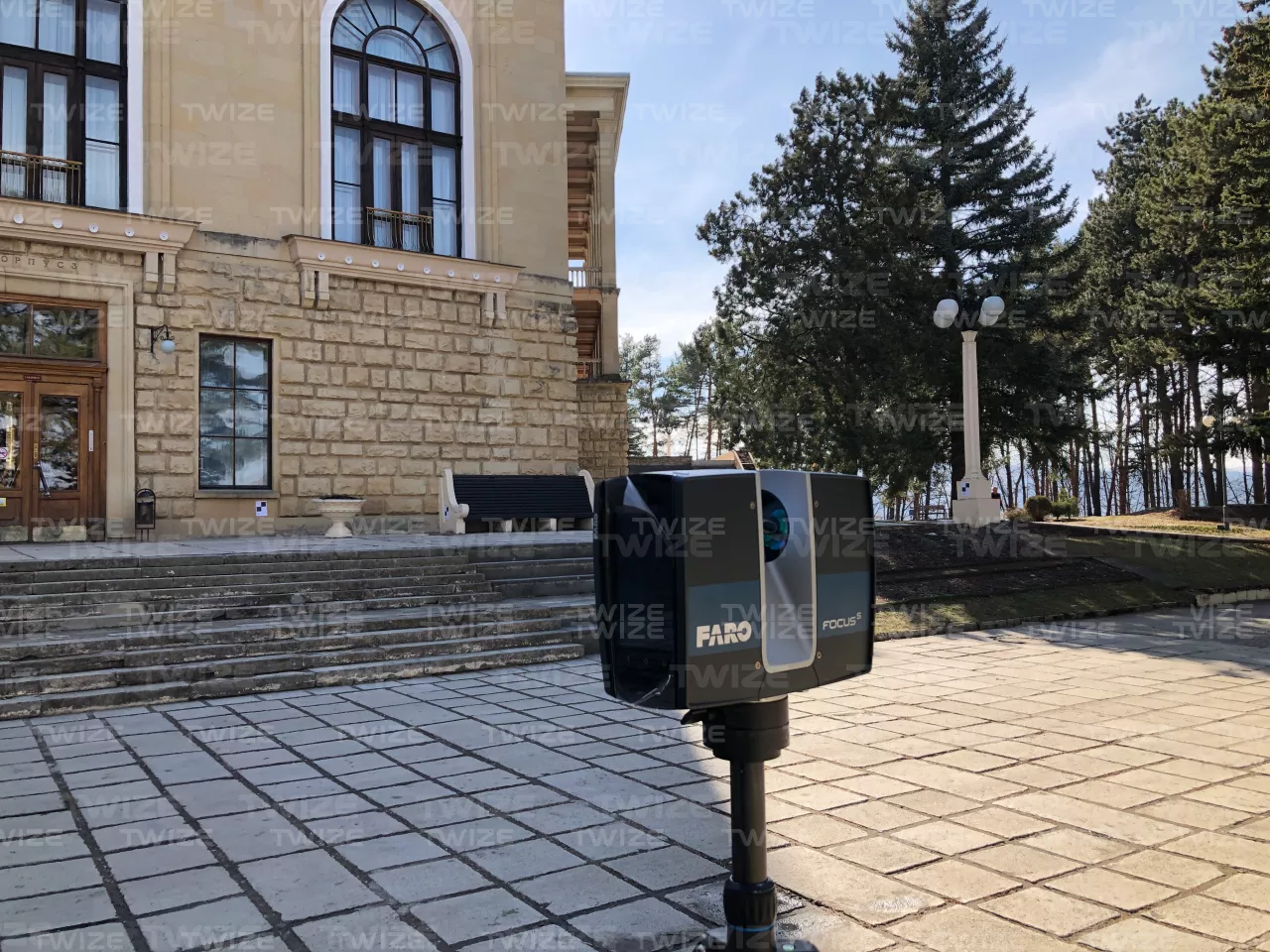

Реставрация фасада здания санатория в г. Кисловодск - вид 1 Процесс 3D-сканирования (фото 1) Увеличить Реставрация фасада здания санатория в г. Кисловодск - вид 2 Процесс 3D-сканирования (фото 2) Увеличить Реставрация фасада здания санатория в г. Кисловодск - вид 3 Процесс 3D-сканирования (фото 3) Увеличить Реставрация фасада здания санатория в г. Кисловодск - вид 4 Процесс 3D-сканирования (фото 4) Увеличить Реставрация фасада здания санатория в г. Кисловодск - вид 5 Процесс 3D-сканирования (фото 5) Увеличить Реставрация фасада здания санатория в г. Кисловодск - вид 6 Облако точек здания (вид 1) Увеличить Реставрация фасада здания санатория в г. Кисловодск - вид 7 Облако точек здания (вид 2) Увеличить Реставрация фасада здания санатория в г. Кисловодск - вид 8 Облако точек здания (вид 3) Увеличить Реставрация фасада здания санатория в г. Кисловодск - вид 9 Увеличить Реставрация фасада здания санатория в г. Кисловодск - вид 10 Увеличить Реставрация фасада здания санатория в г. Кисловодск - вид 11 Увеличить Реставрация фасада здания санатория в г. Кисловодск - вид 12 Увеличить Реставрация фасада здания санатория в г. Кисловодск - вид 13 Облако точек здания (вид 4) Увеличить Реставрация фасада здания санатория в г. Кисловодск - вид 14 Облако точек здания (вид 5) Увеличить Реставрация фасада здания санатория в г. Кисловодск - вид 15 Облако точек здания (вид 6) Увеличить Реставрация фасада здания санатория в г. Кисловодск - вид 16 Облако точек здания (вид 7) Увеличить Реставрация фасада здания санатория в г. Кисловодск - вид 17 Облако точек здания (вид 8) Увеличить Реставрация фасада здания санатория в г. Кисловодск - вид 18 Процесс 3D-сканирования фасада Увеличить Реставрация фасада здания санатория в г. Кисловодск - вид 19 Облако точек фасада здания (вид 1) Увеличить Реставрация фасада здания санатория в г. Кисловодск - вид 20 Облако точек фасада здания (вид 2) Увеличить Реставрация фасада здания санатория в г. Кисловодск - вид 21 Облако точек фасада здания (вид 3) Увеличить
  • 1 этап

    3D‑cканирование

    3D‑сканер:

    Faro Focus S150

    Тип сканера:

    лазерный стационарный

    Габаритные размеры объекта 3D‑сканирования:

    70000 х 80000 х 23000 мм

    Количество установок сканера:

    103 установки

    Используемое ПО:

    FARO SCENE

    Точность данных сканирования:

    5 мм

    Время сканирования:

    1 день

    Результат 3D‑сканирования:

    облако точек фасадов здания с установками сканера размещенными в единой системе координат

    Формат файла:

    .RCP
