Изготовление рабочего колеса нефтяного насоса

  • ЗD‑сканирование
  • ЗD‑моделирование

Задача

Воспроизвести в твердотельном файле 3D‑модель нефтяного насоса.

Решение

Проведено 3D‑сканирование оригинальной детали, построена твердотельная 3D‑модель.

  • 1 этап

    3D‑сканирование

    3D‑сканер:

    Solutionix CS2+

    Тип сканера:

    оптический

    Габаритные размеры объекта 3D‑сканирования:

    70 х 70 х 25 мм

    Точность данных сканирования:

    30 микрон

    Время сканирования:

    1,5 часа

    Результат сканирования:

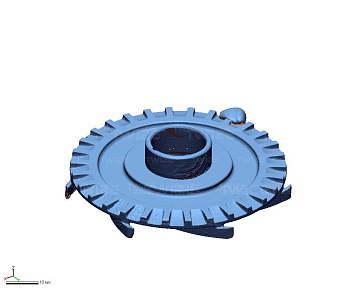

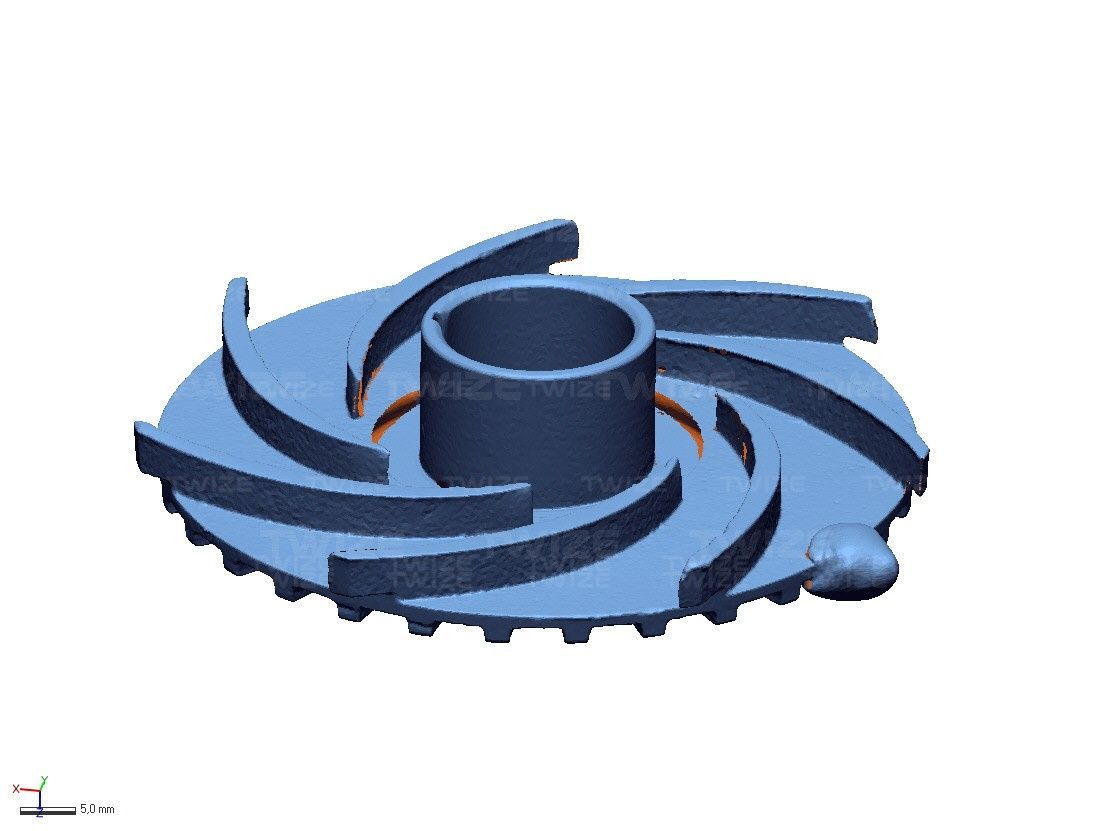

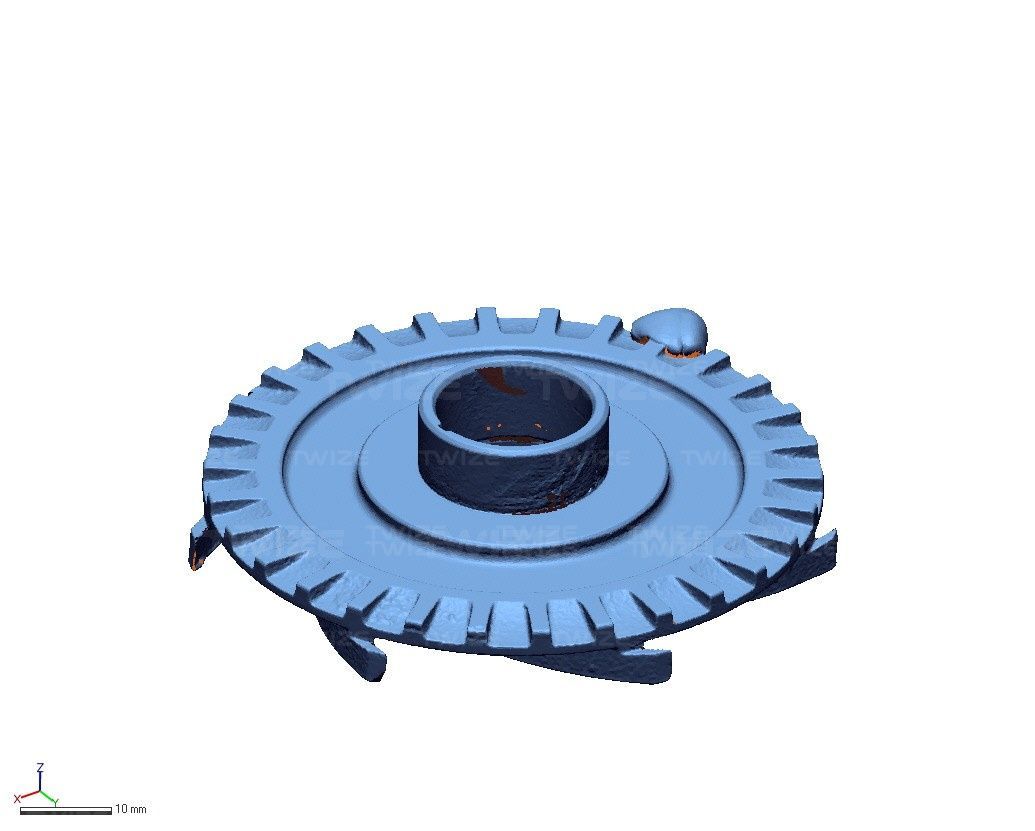

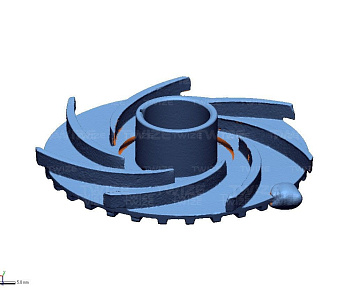

    высокополигональная 3D‑модель рабочего колеса

    Формат файла:

    .STL

  • 2 этап

    3D‑моделирование

    Используемое ПО:

    Geomagic Design X

    Время на твердотельное моделирование:

    2,5 часа

    Результат работы:

    твердотельная 3D‑модель рабочего колеса

    Формат файла:

    .x_t, .igs, .stp
