Съемка основных габаритов цеха

  • ЗD‑сканирование
  • ЗD‑моделирование

Задача

Вписать дополнительные единицы оборудования в существующую реальную конфигурацию цеха.

Решение

Проведено 3D‑сканирование цеха, построена твердотельная 3D‑модель, отражающая базовые габаритные размеры и очертания существующего оборудования.

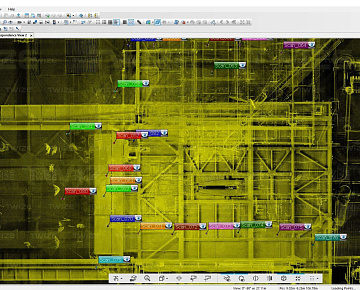

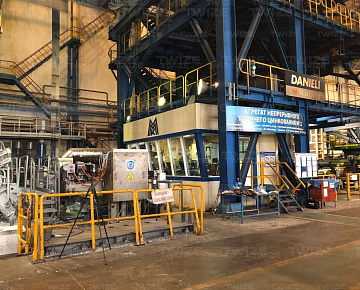

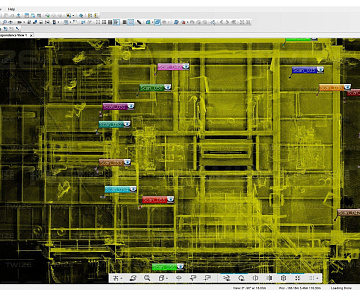

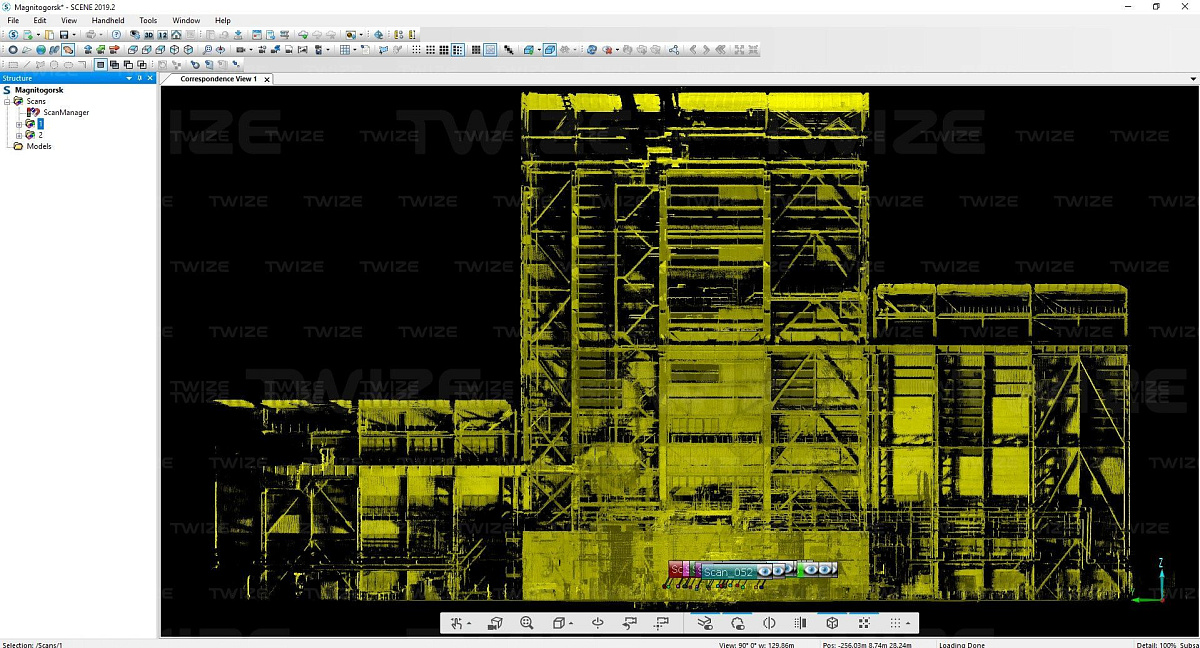

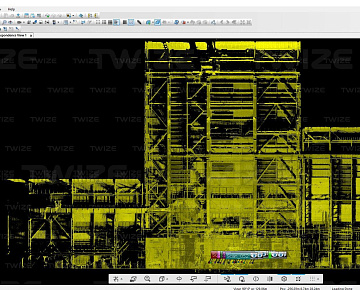

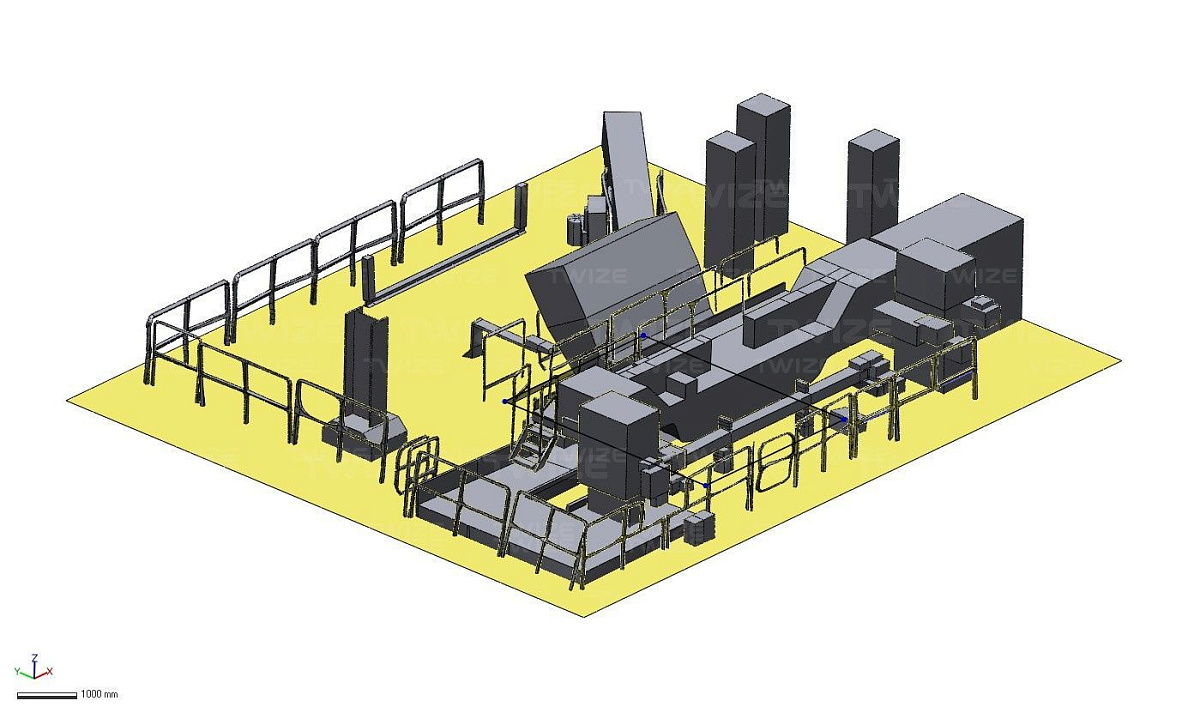

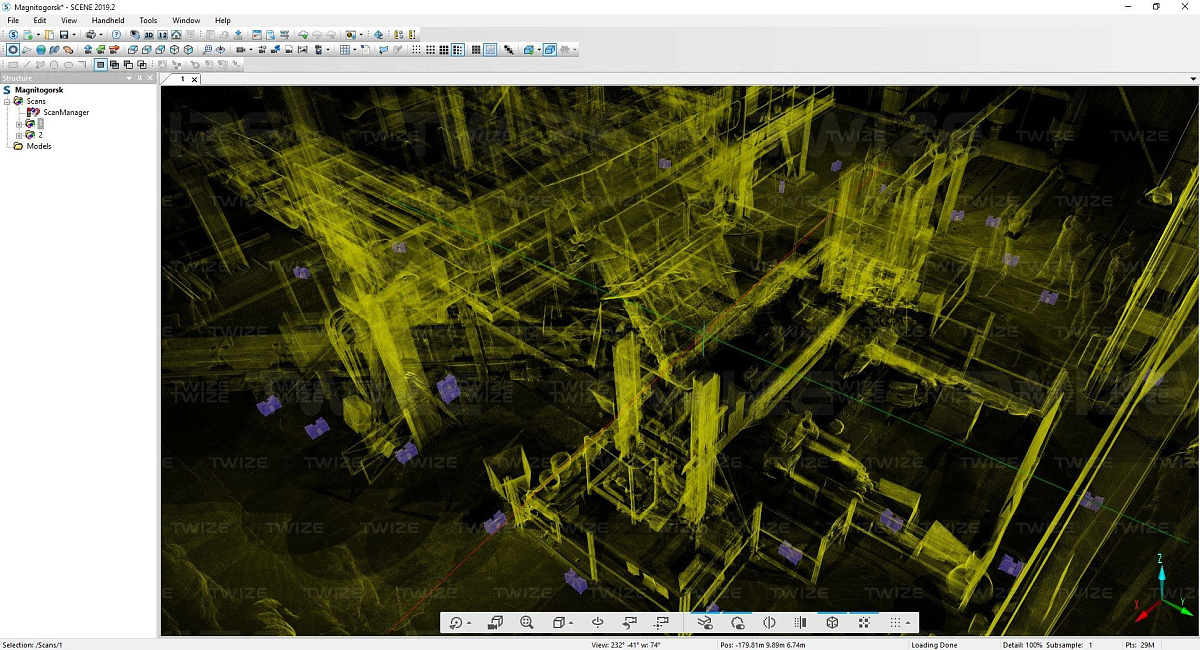

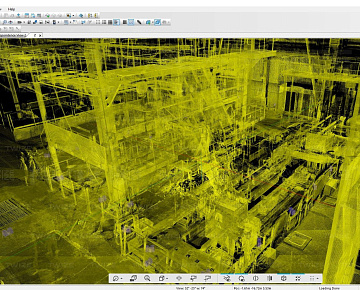

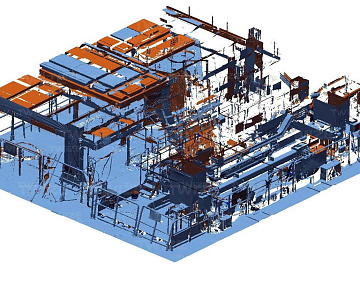

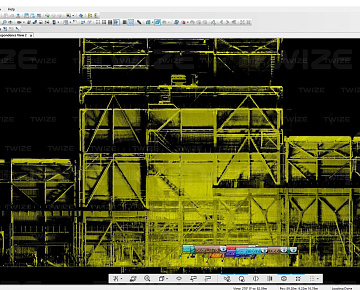

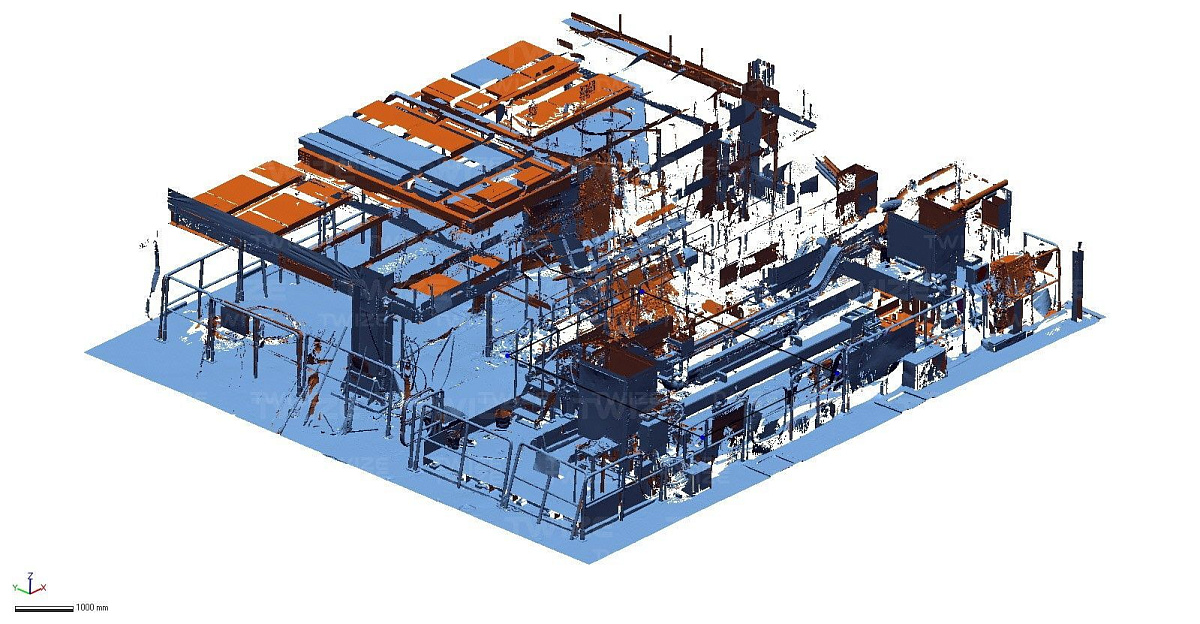

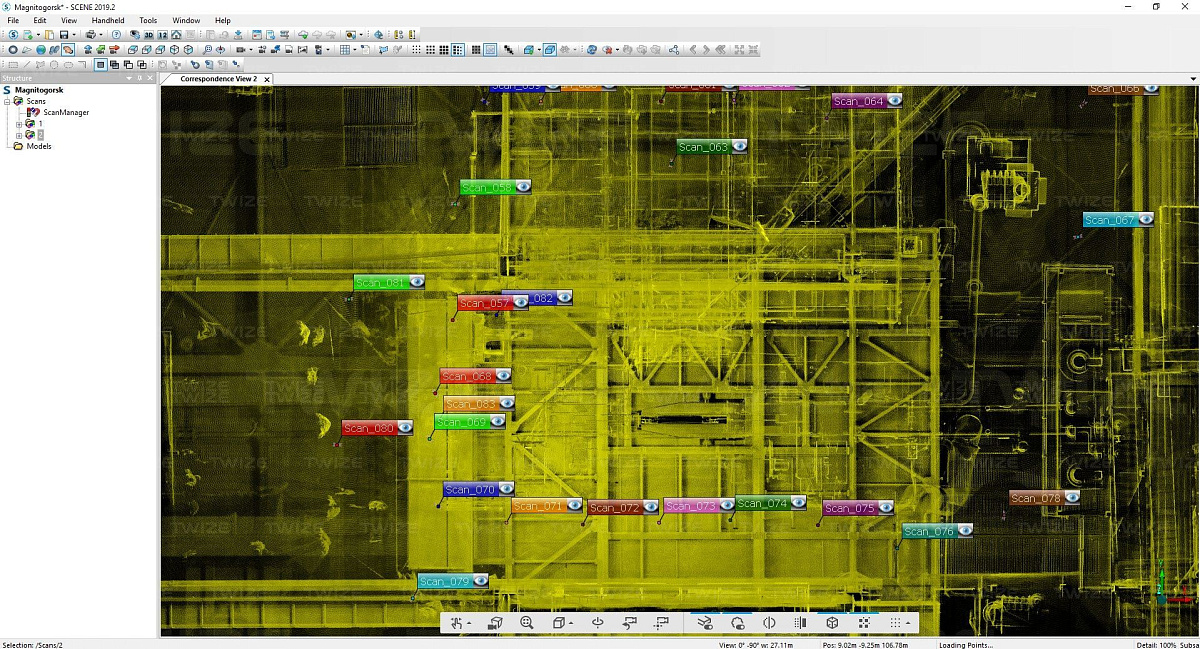

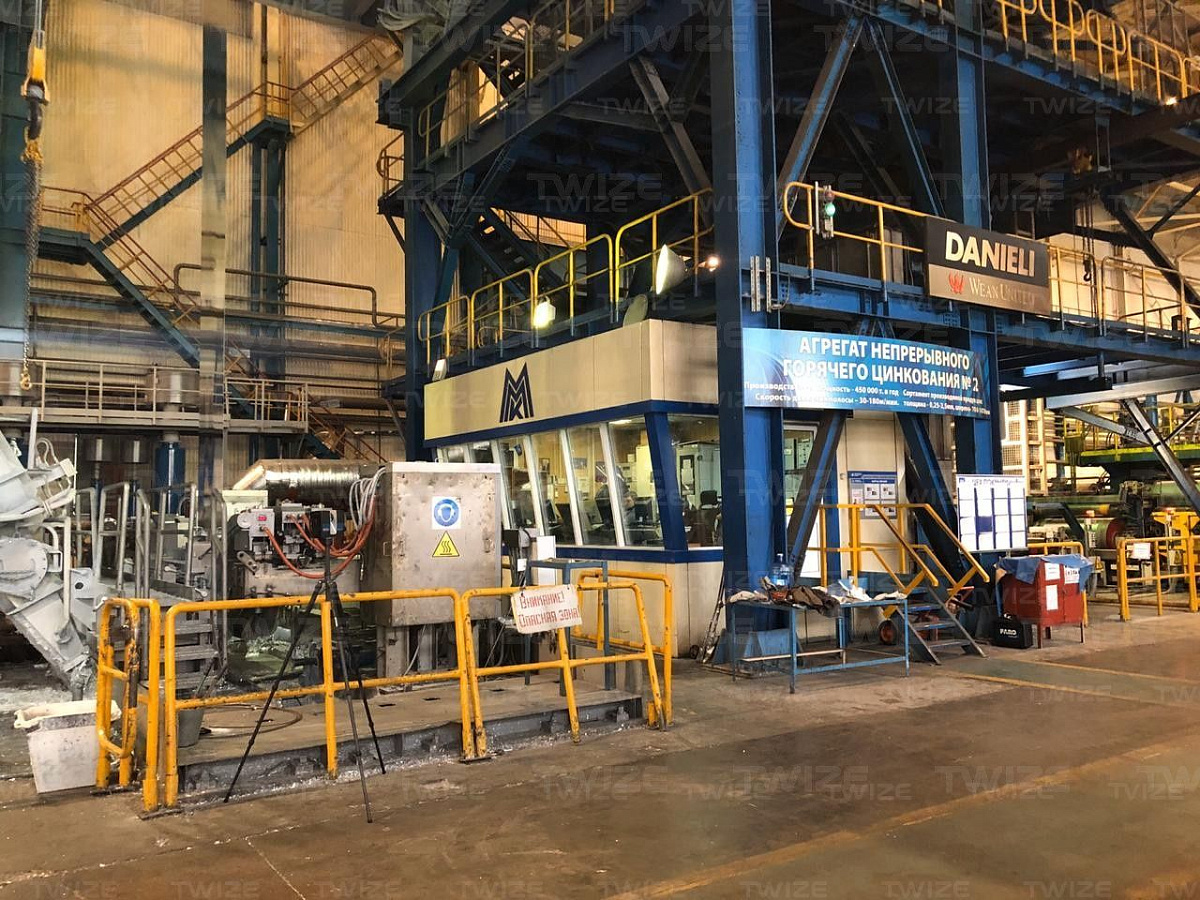

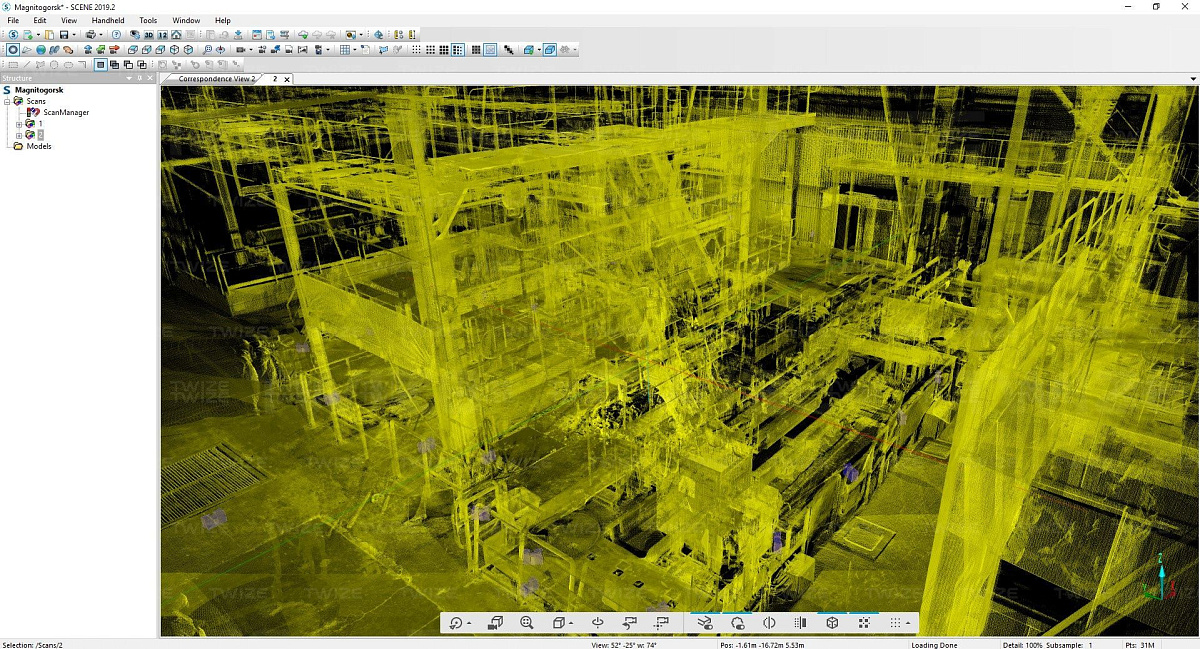

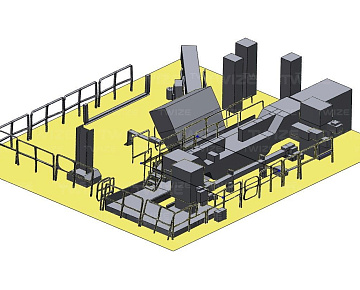

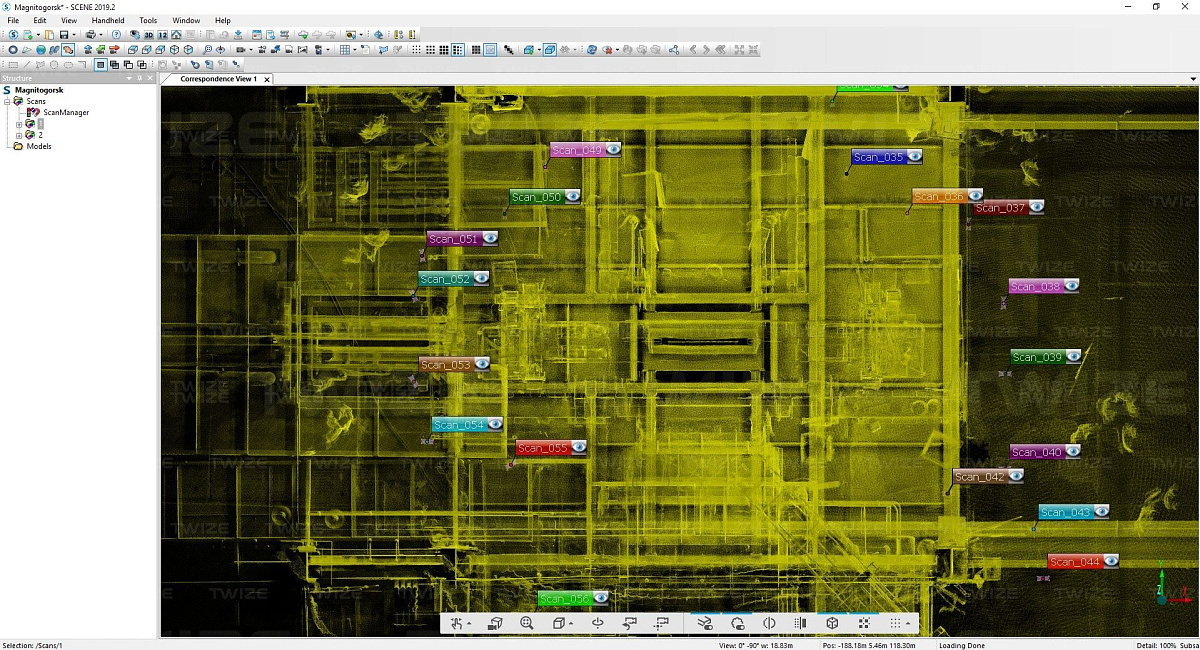

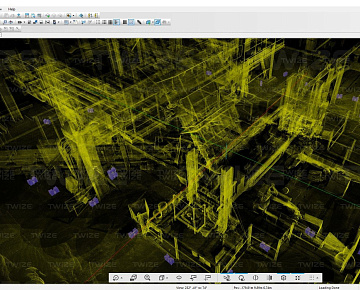

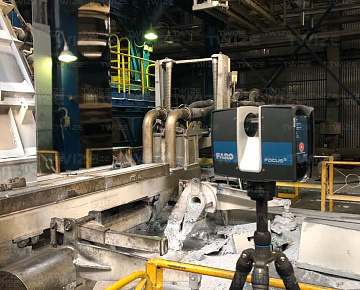

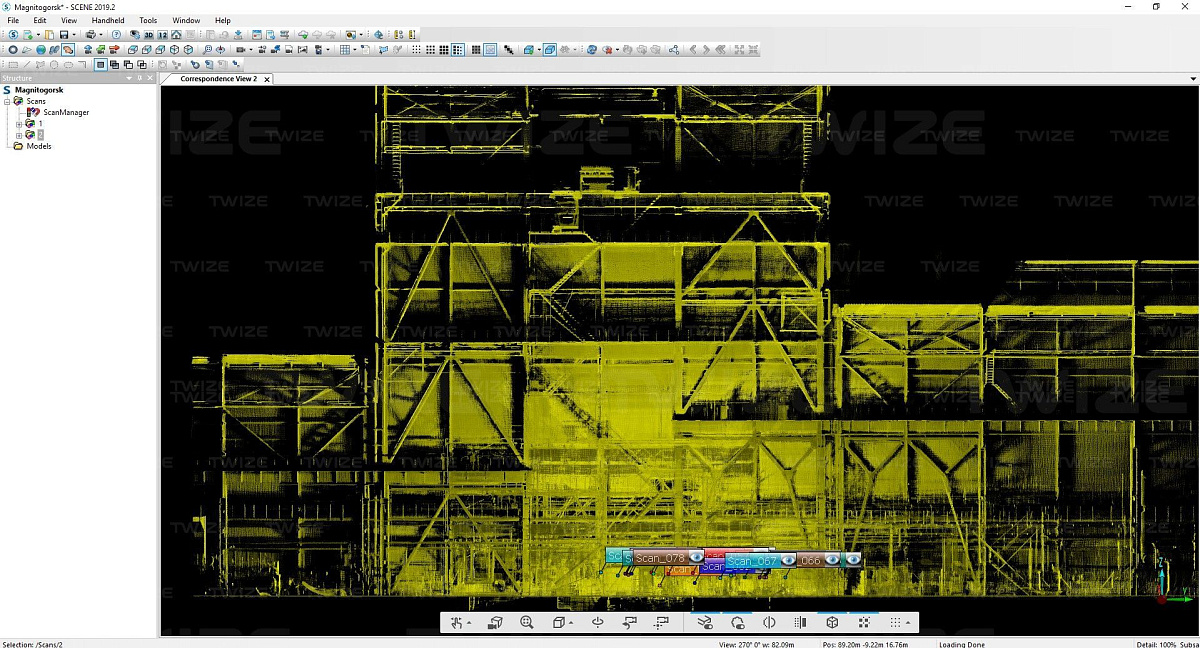

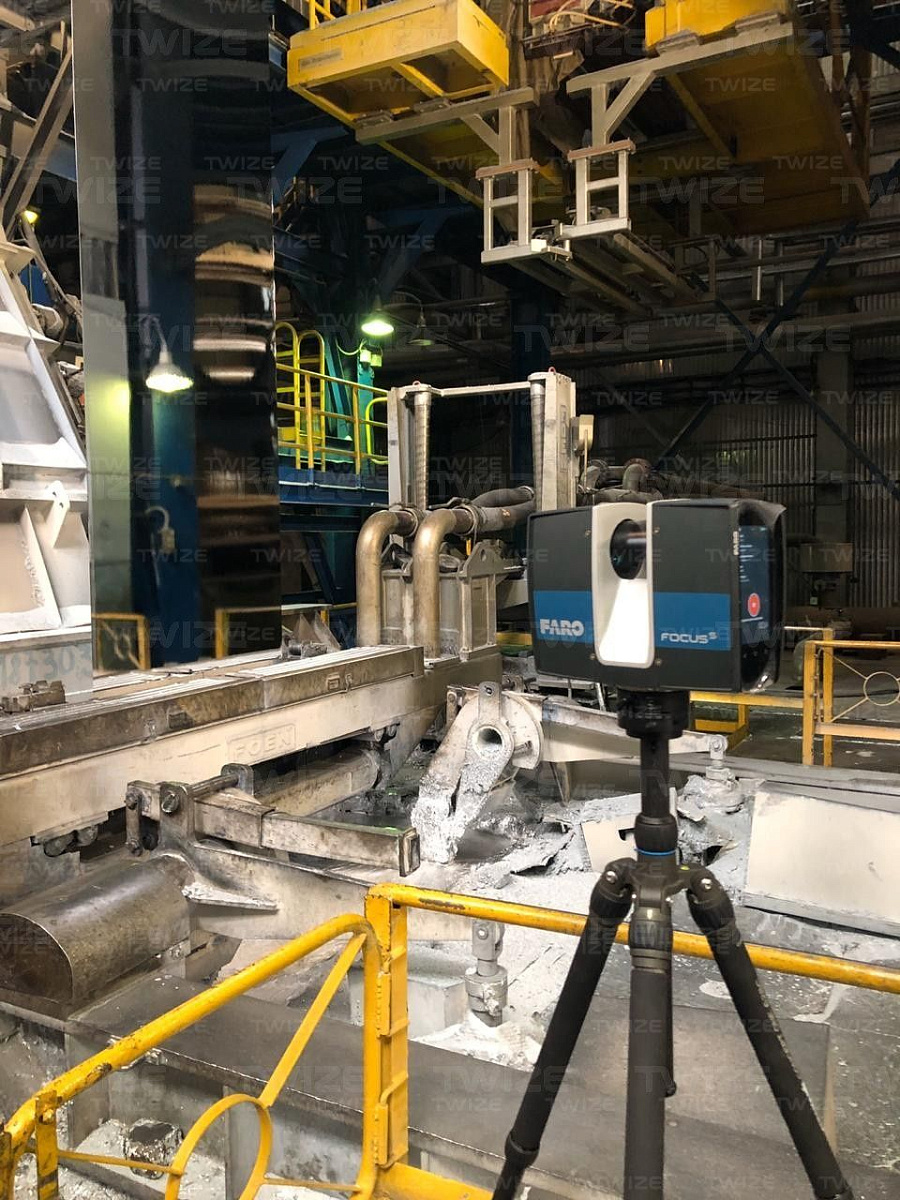

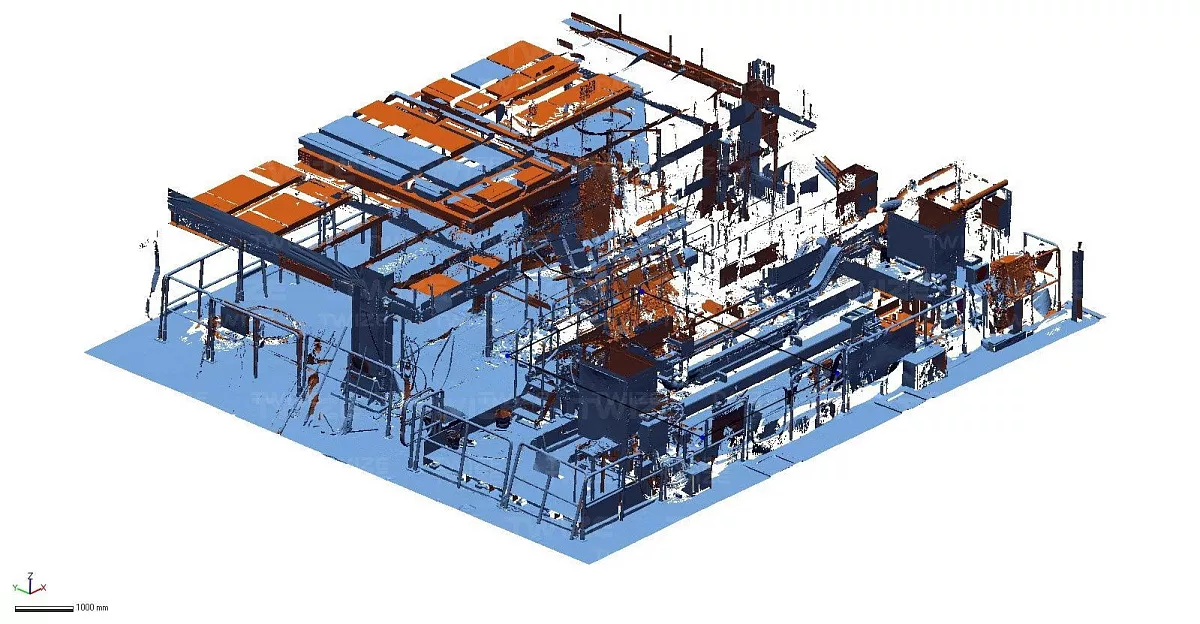

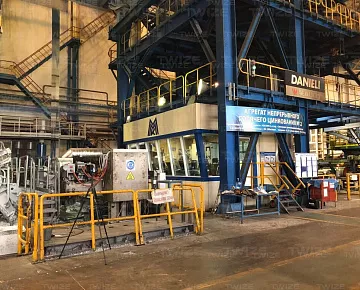

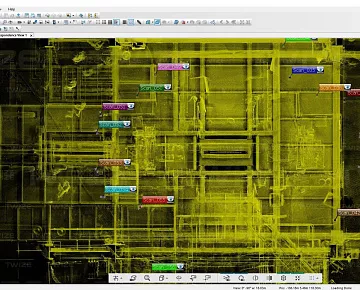

Съемка основных габаритов цеха - вид 1 Процесс 3D-сканирования цеха (фото 1) Увеличить Съемка основных габаритов цеха - вид 2 Процесс 3D-сканирования цеха (фото 2) Увеличить Съемка основных габаритов цеха - вид 3 Облако точек цеха (вид 1) Увеличить Съемка основных габаритов цеха - вид 4 Облако точек цеха (вид 2) Увеличить Съемка основных габаритов цеха - вид 5 Облако точек цеха (вид 3) Увеличить Съемка основных габаритов цеха - вид 6 Облако точек цеха (вид 4) Увеличить Съемка основных габаритов цеха - вид 7 Облако точек цеха (вид 5) Увеличить Съемка основных габаритов цеха - вид 8 Облако точек цеха (вид 6) Увеличить Съемка основных габаритов цеха - вид 9 Облако точек цеха после 3D‑сканирования Увеличить Съемка основных габаритов цеха - вид 10 3D-модель Увеличить
  • 1 этап

    3D‑cканирование

    3D‑сканер:

    Surphaser 100HSX

    Тип сканера:

    лазерный

    Габаритные размеры объекта 3D‑сканирования:

    13,2  х 11,7 х 3,5 м

    Точность данных сканирования:

    2 мм

    Время сканирования:

    6,5 часов

    Результат 3D‑сканирования:

    высокополигональная 3D‑модель цеха

    Формат файла:

    .STL

  • 2 этап

    3D‑моделирование (Обратное проектирование)

    Используемое ПО:

    Geomagic Design X

    Время на твердотельное моделирование:

    32 часа

    Результат работы:

    твердотельная 3D‑модель цеха
