Контроль отклонений геометрии пластины

  • ЗD‑сканирование

Задача

Провести контроль пластины на отклонения геометрии.

Решение

Проведено 3D‑сканирование пластины, проведен контроль отклонений путем совмещения эталонной 3D‑модели с результатом сканирования.

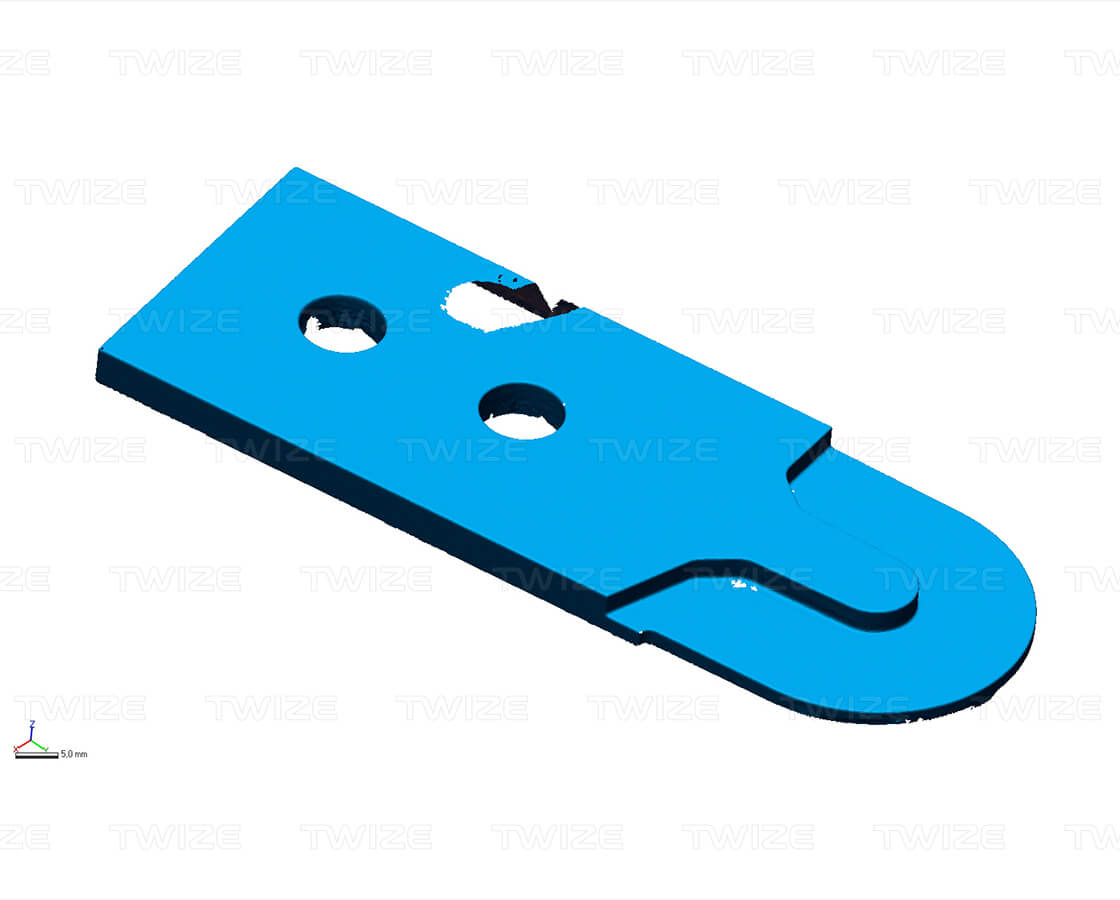

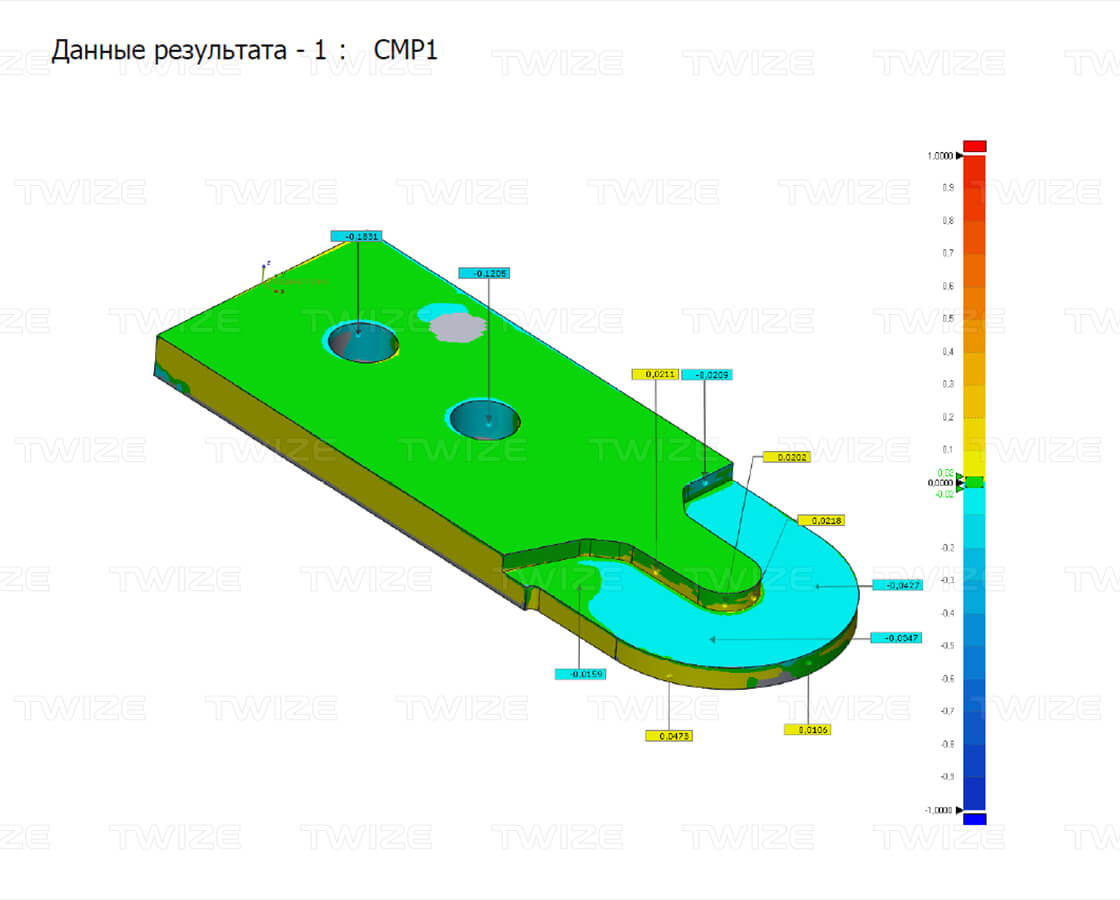

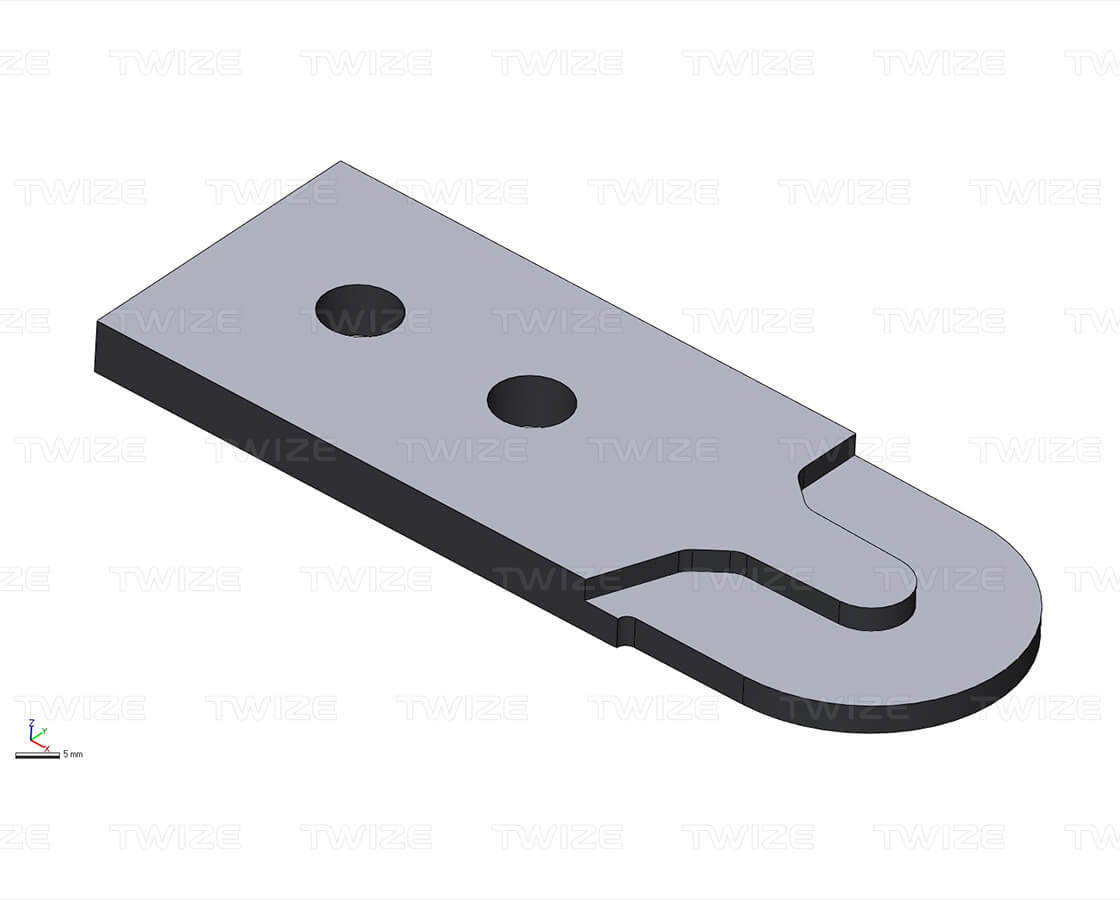

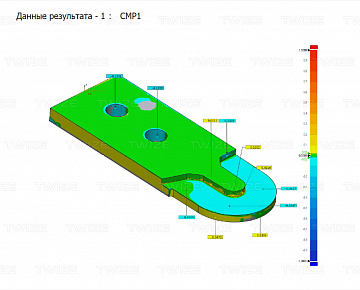

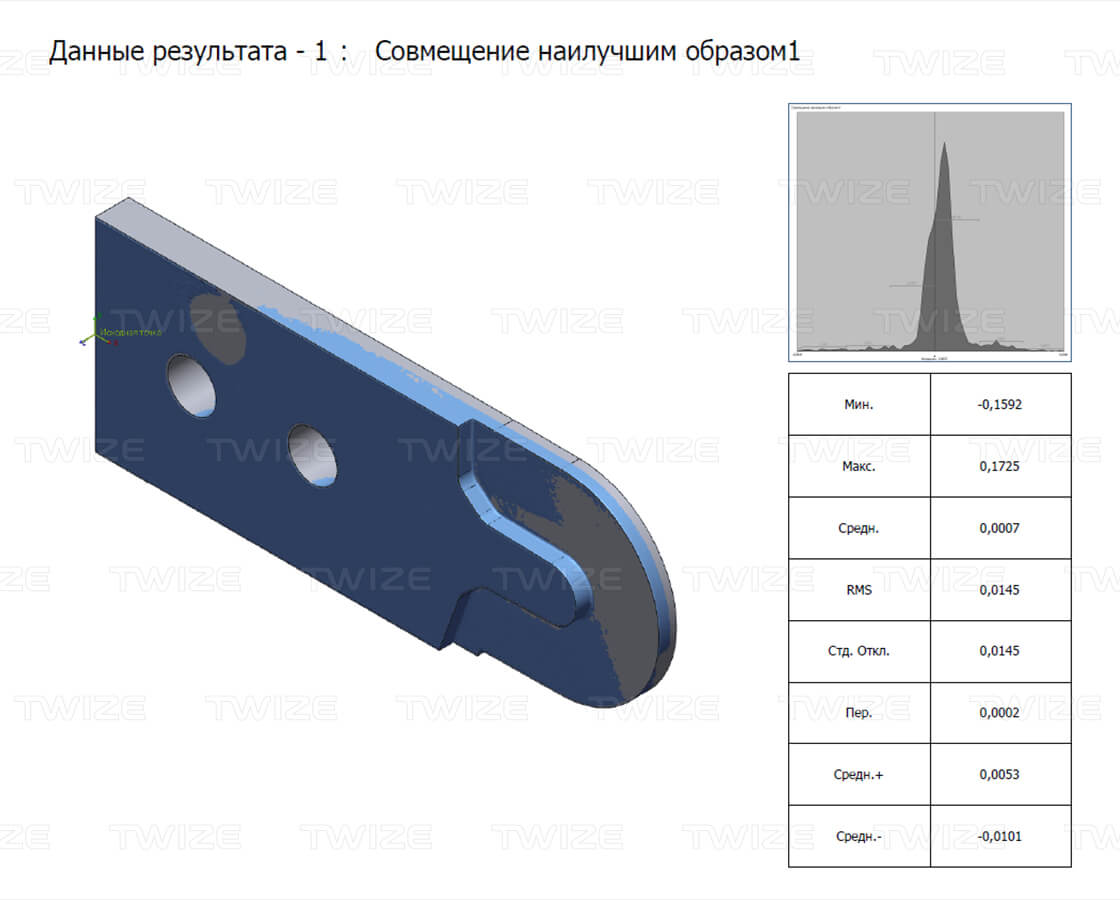

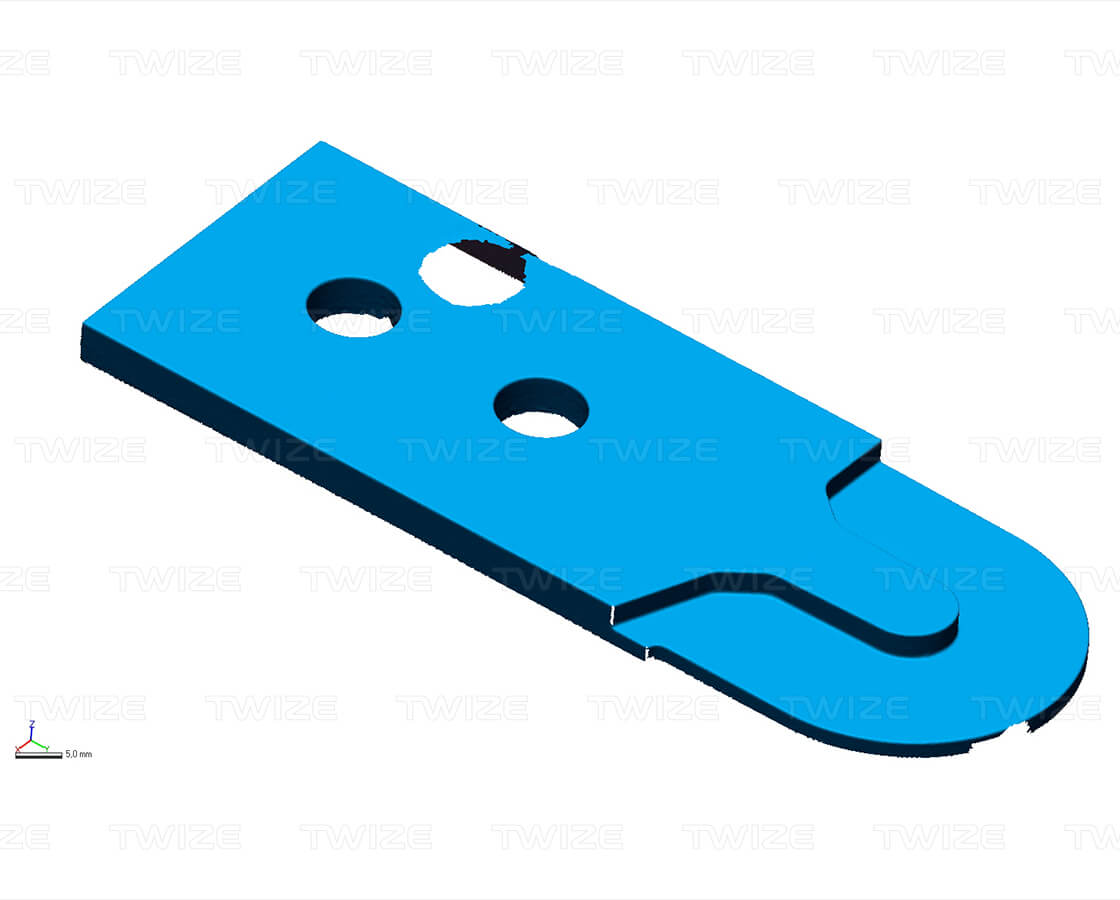

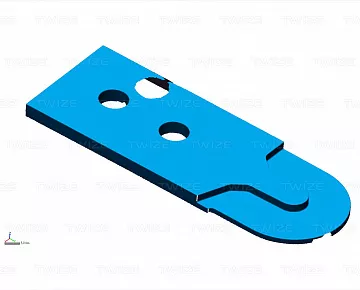

Контроль отклонений геометрии пластины - вид 1 3D-модель изделия Увеличить Контроль отклонений геометрии пластины - вид 2 Облако точек изделия (вид 1) Увеличить Контроль отклонений геометрии пластины - вид 3 Облако точек изделия (вид 2) Увеличить Контроль отклонений геометрии пластины - вид 4 Контроль отклонений геометрии (вид 1) Увеличить Контроль отклонений геометрии пластины - вид 5 Контроль отклонений геометрии (вид 2) Увеличить
  • 1 этап

    3D‑сканирование

    3D‑сканер:

    Solutionix CS2+

    Тип сканера:

    оптический стационарный

    Габаритные размеры пластины:

    115 х 58 х 9 мм

    Точность данных сканирования:

    8 микрон

    Время сканирования:

    1 час

    Результат сканирования:

    полигональная 3D‑модель пластины

    Формат файла:

    .STL

  • 2 этап

    Контроль отклонений геометрии

    Используемое ПО:

    Geomagic Control X

    Используемые данные:

    облако точек в формате .STL
    эталонная 3D‑модель в формате .STP

    Время контроля:

    30 минут

    Результат работы:

    Отчет по контролю отклонения геометрии в цветовом градиенте с таблицей координат в обозначенных точках.

    Формат файла:

    .PDF
