Контроль отклонений геометрии детали

  • ЗD‑сканирование

Задача

Провести контроль детали на отклонение геометрии.

Решение

Проведено 3D‑сканирование детали, проведен контроль отклонений путем совмещения эталонной 3D‑модели с результатом сканирования.

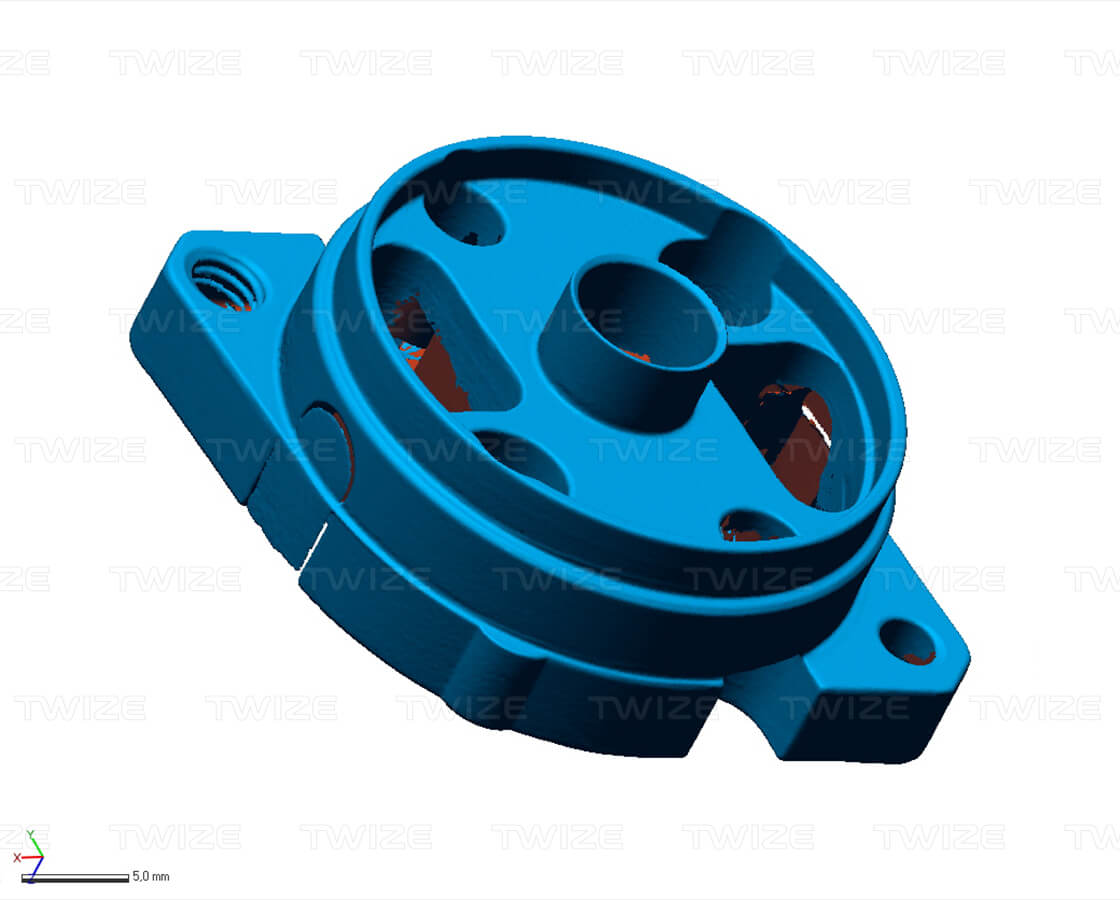

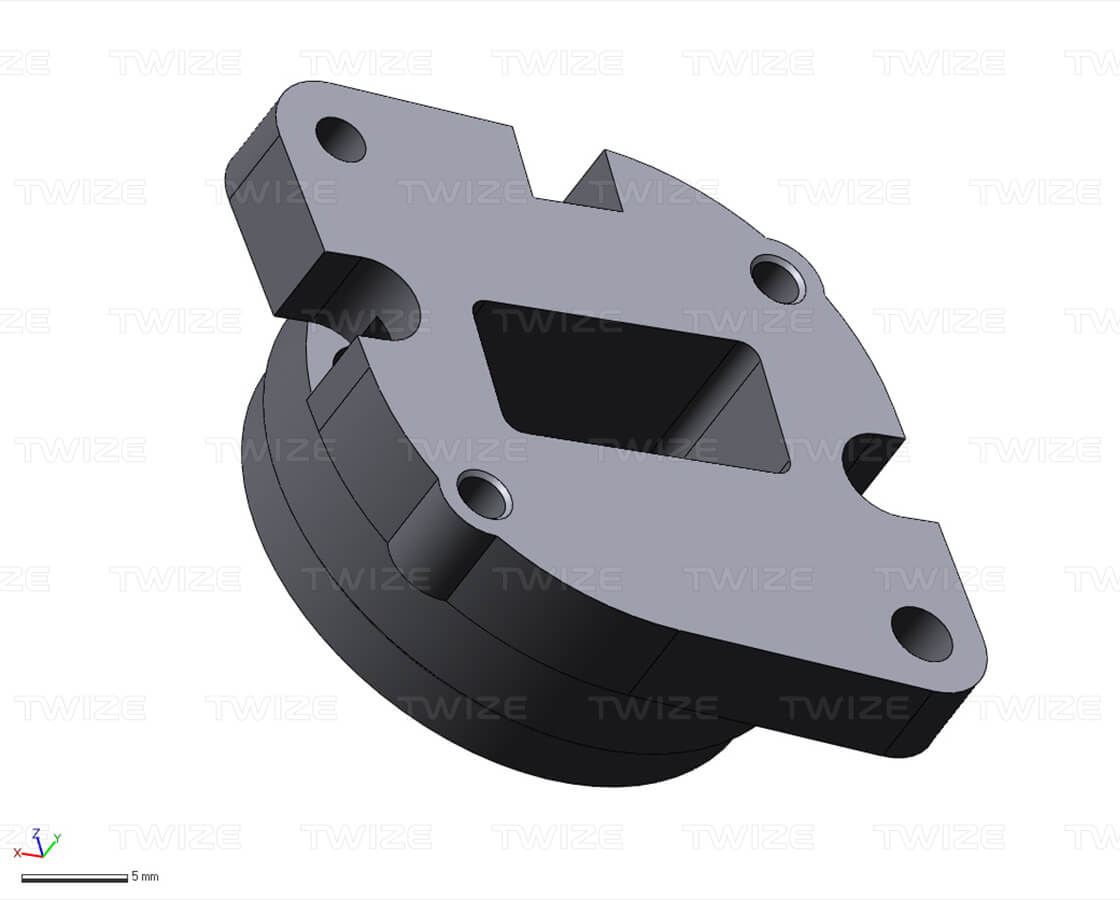

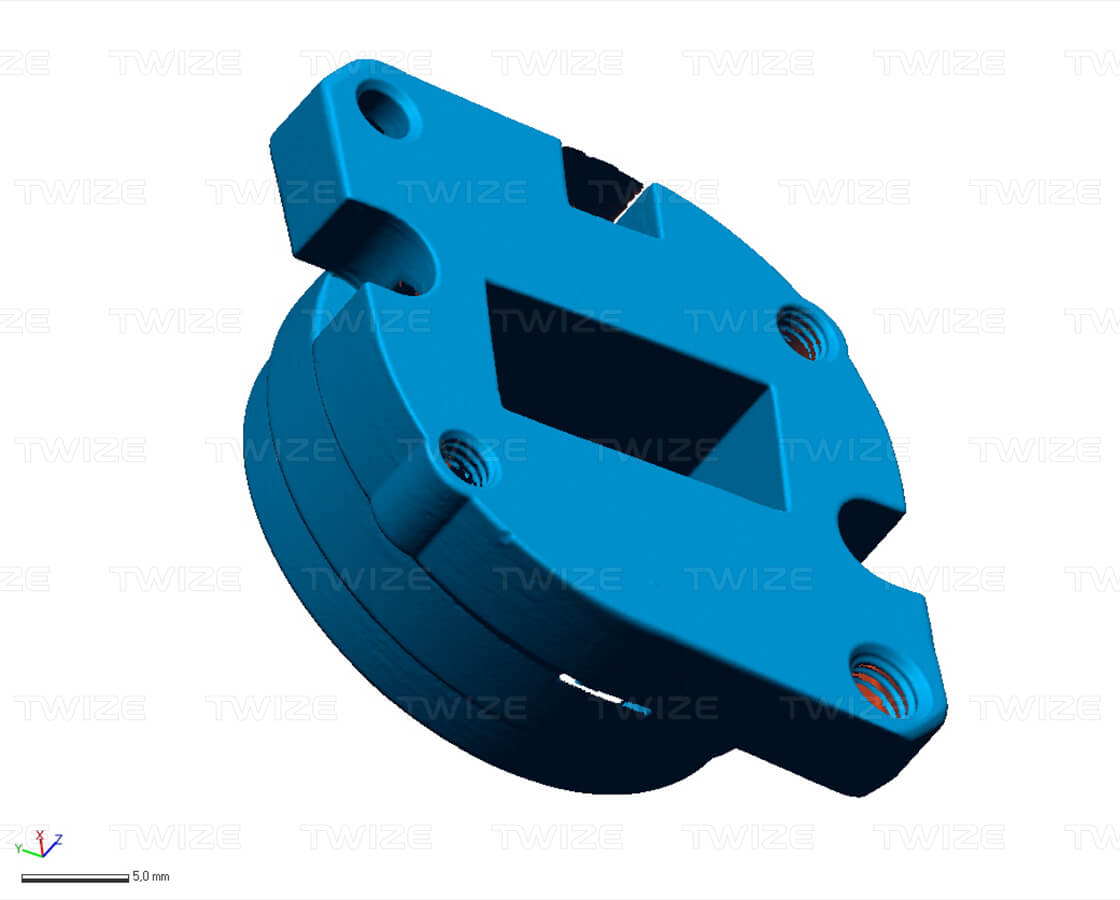

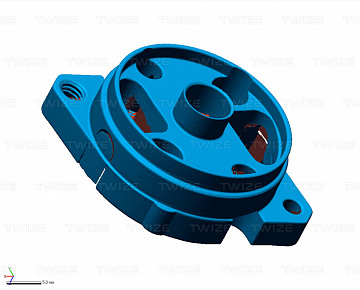

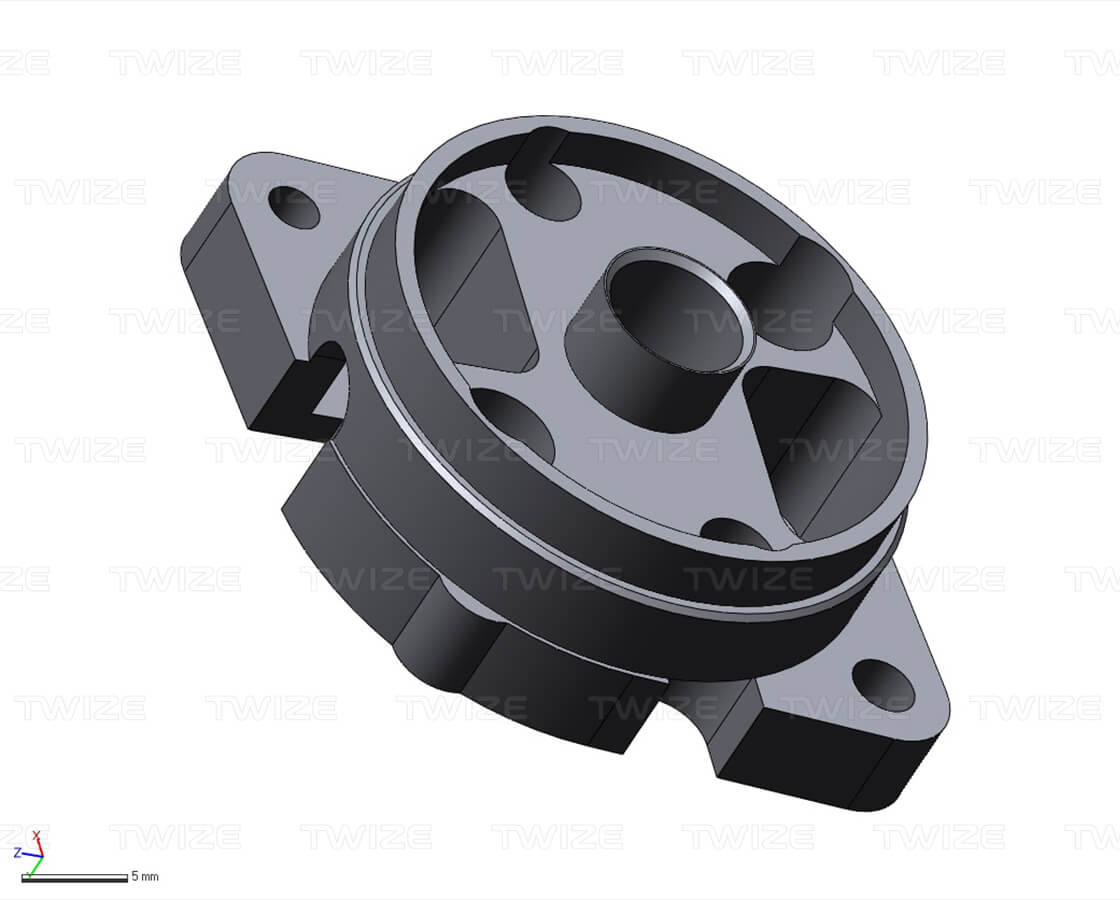

Контроль отклонений геометрии детали - вид 1 Облако точек изделия (вид 1) Увеличить Контроль отклонений геометрии детали - вид 2 Облако точек изделия (вид 2) Увеличить Контроль отклонений геометрии детали - вид 3 3D-модель изделия (вид 1) Увеличить Контроль отклонений геометрии детали - вид 4 3D-модель изделия (вид 2) Увеличить Контроль отклонений геометрии детали - вид 5 Контроль отклонений (вид 1) Увеличить Контроль отклонений геометрии детали - вид 6 Контроль отклонений (вид 2) Увеличить
  • 1 этап

    3D‑сканирование

    3D‑сканер:

    Solutionix D700

    Тип сканера:

    оптический стационарный

    Габаритные размеры детали:

    56 х 42 х 15 мм

    Точность данных сканирования:

    4 микрона

    Время сканирования:

    1 час

    Результат сканирования:

    полигональная 3D‑модель детали

    Формат файла:

    .STL

  • 2 этап

    Контроль отклонений геометрии

    Используемое ПО:

    Geomagic Control X

    Используемые данные:

    облако точек в формате .STL,
    эталонная 3D‑модель в формате .STP

    Время контроля:

    30 минут

    Результат работы:

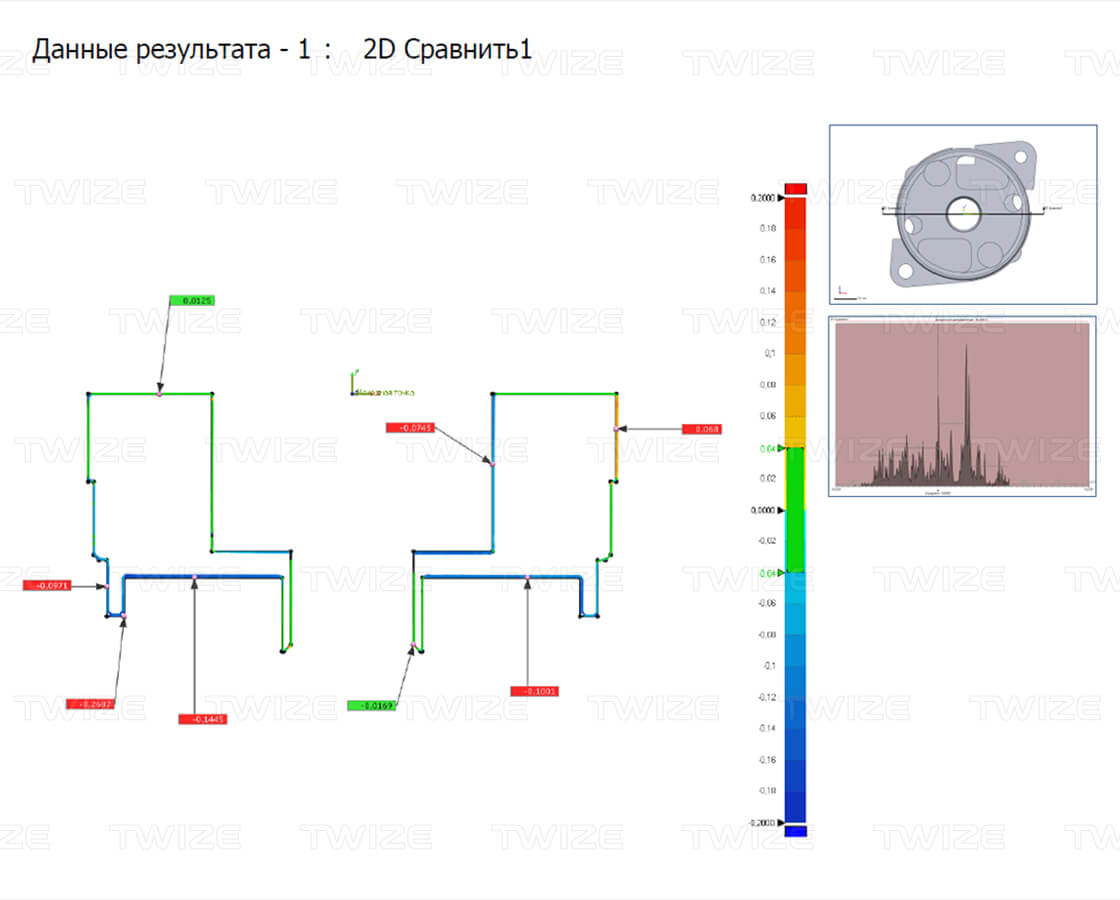

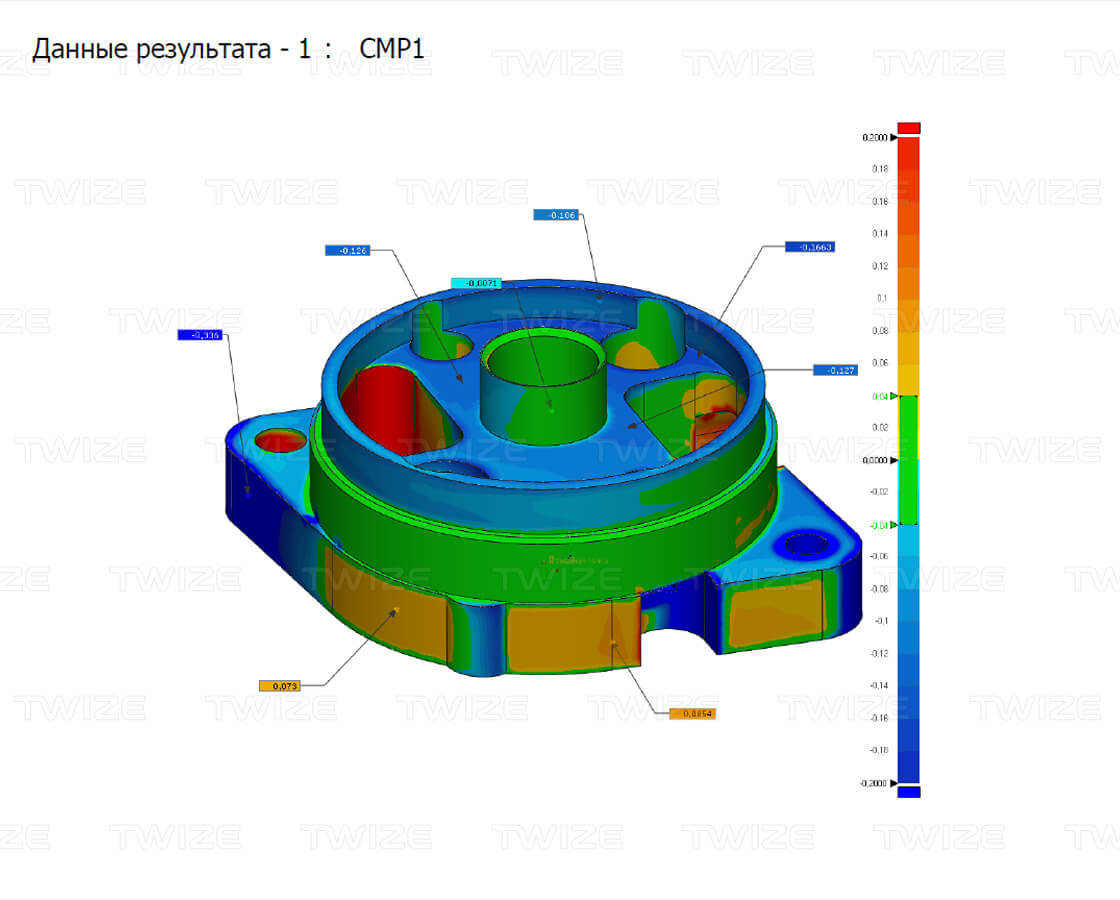

    Отчет по контролю отклонений геометрии в цветовом градиенте с таблицей координат в обозначенных точках.

    Формат файла:

    .PDF
