Восстановление сломанного фильтра бассейна

  • ЗD‑сканирование
  • ЗD‑моделирование
  • ЗD‑печать

Задача

Восстановить сломанный фильтр бассейна по уцелевшим частям.

Решение

Проведено 3D‑сканирование уцелевшей части, произведена сборка и реверс‑инжениринг, осуществлена 3D‑печать детали из белого фотополимера.

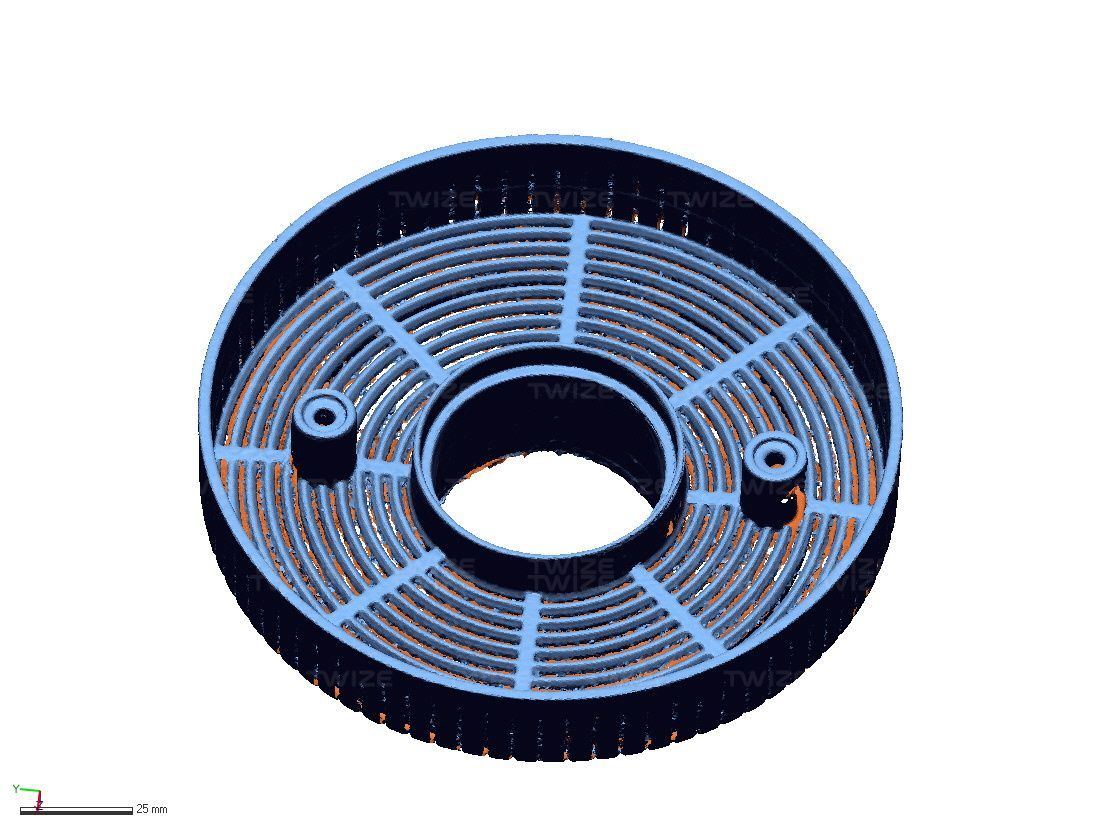

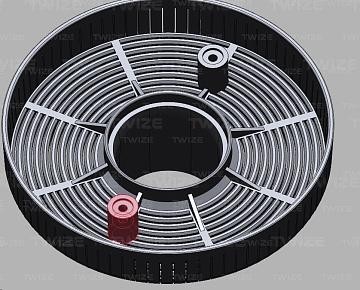

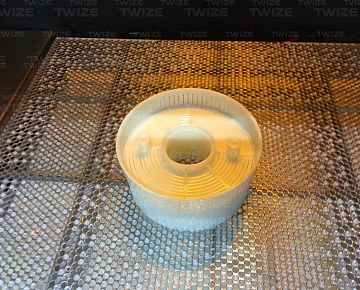

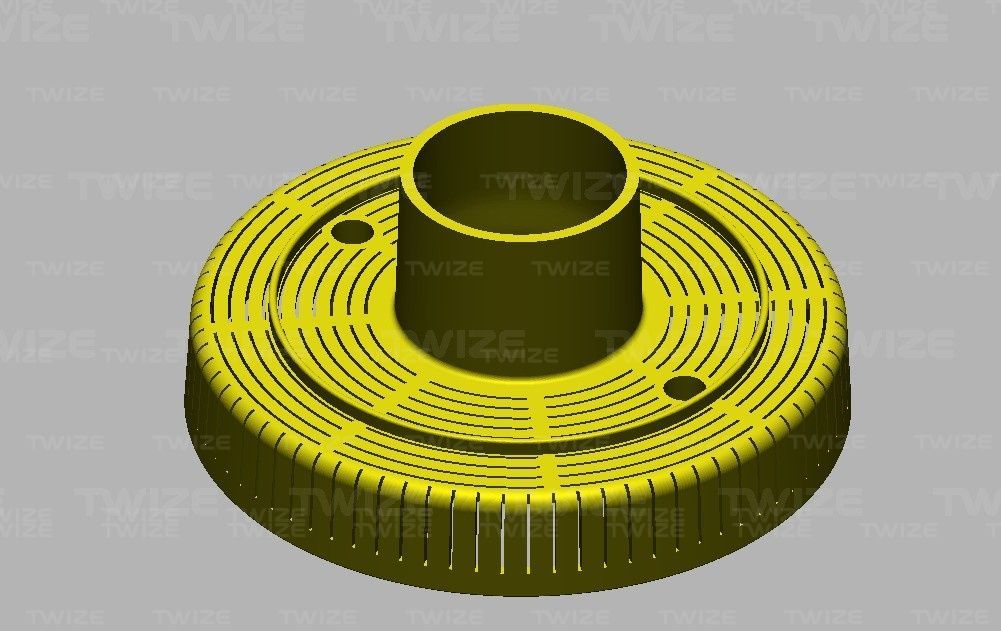

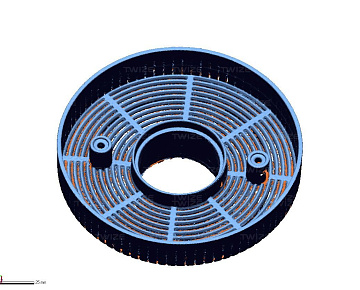

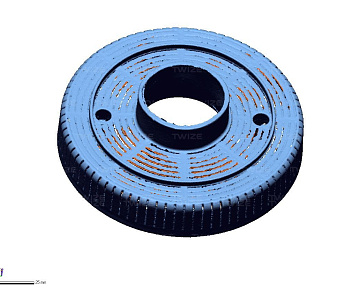

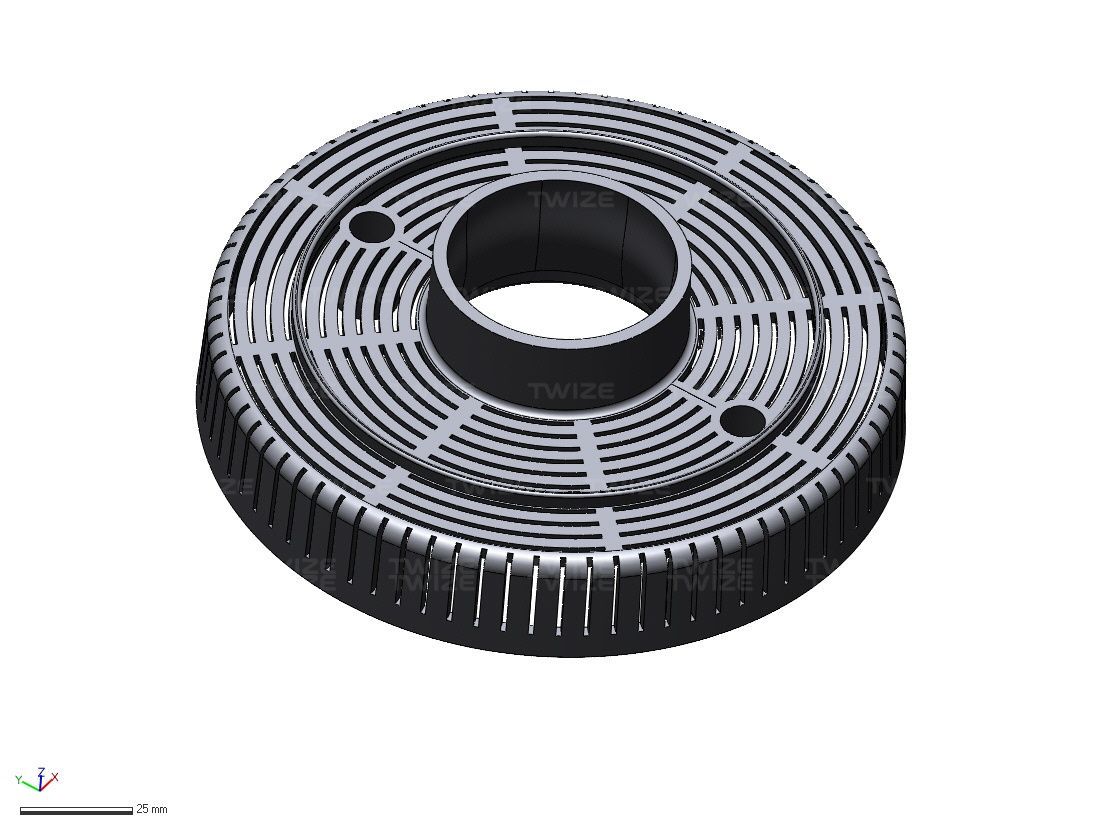

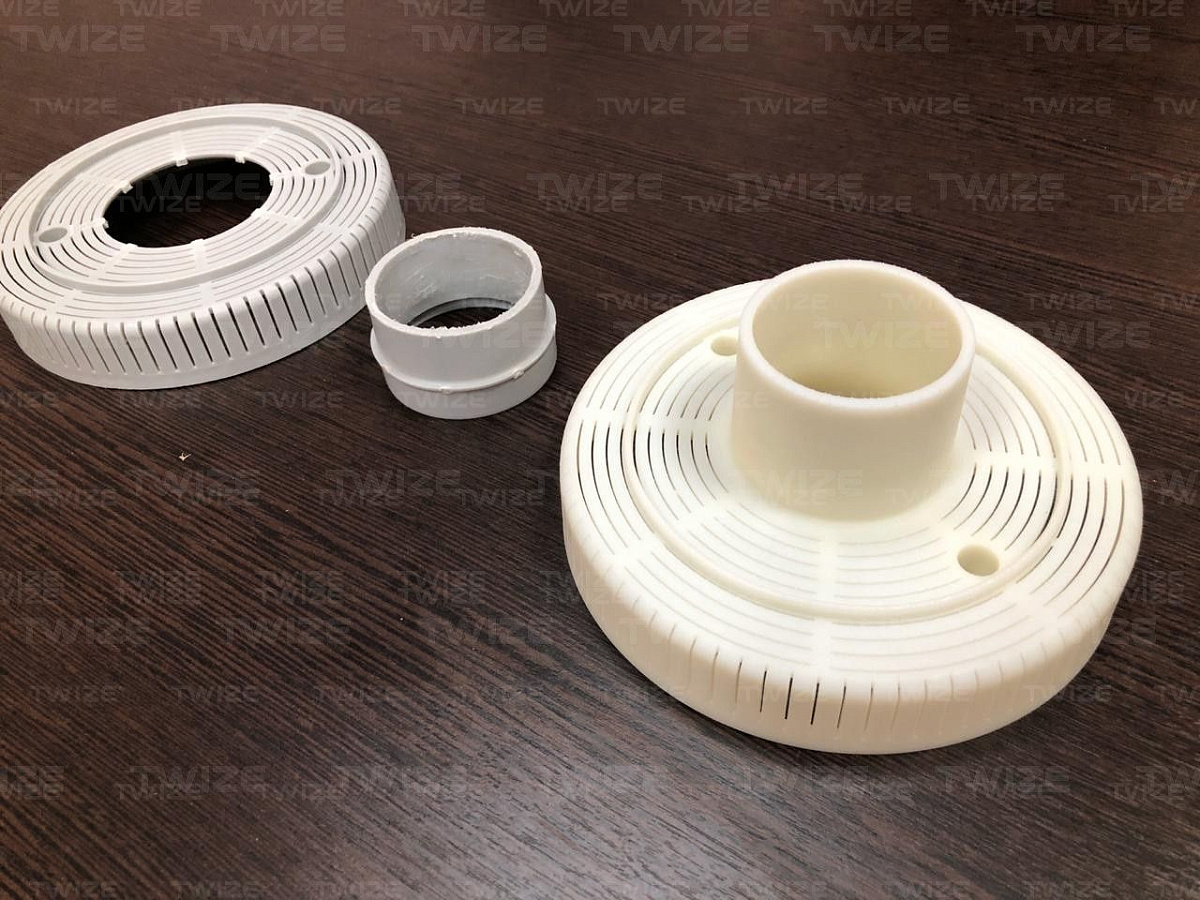

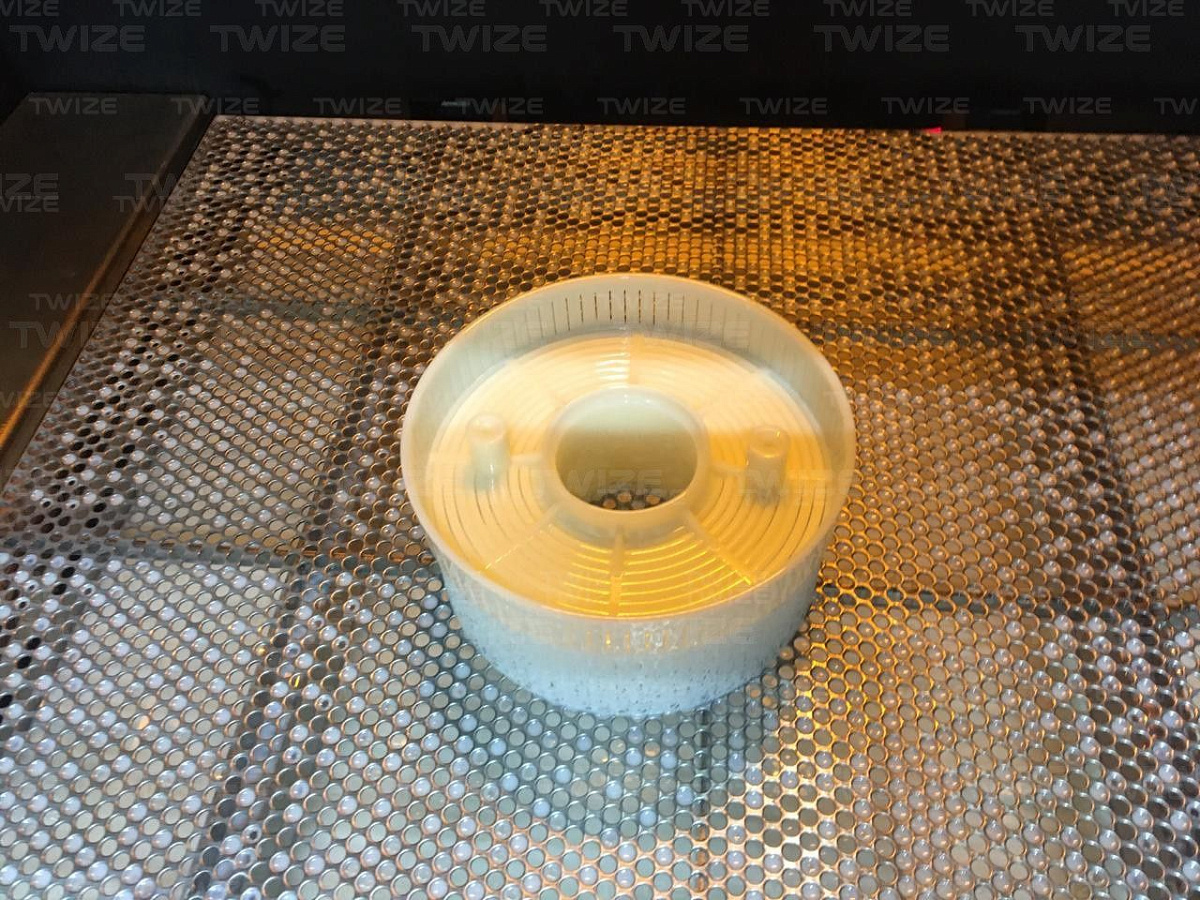

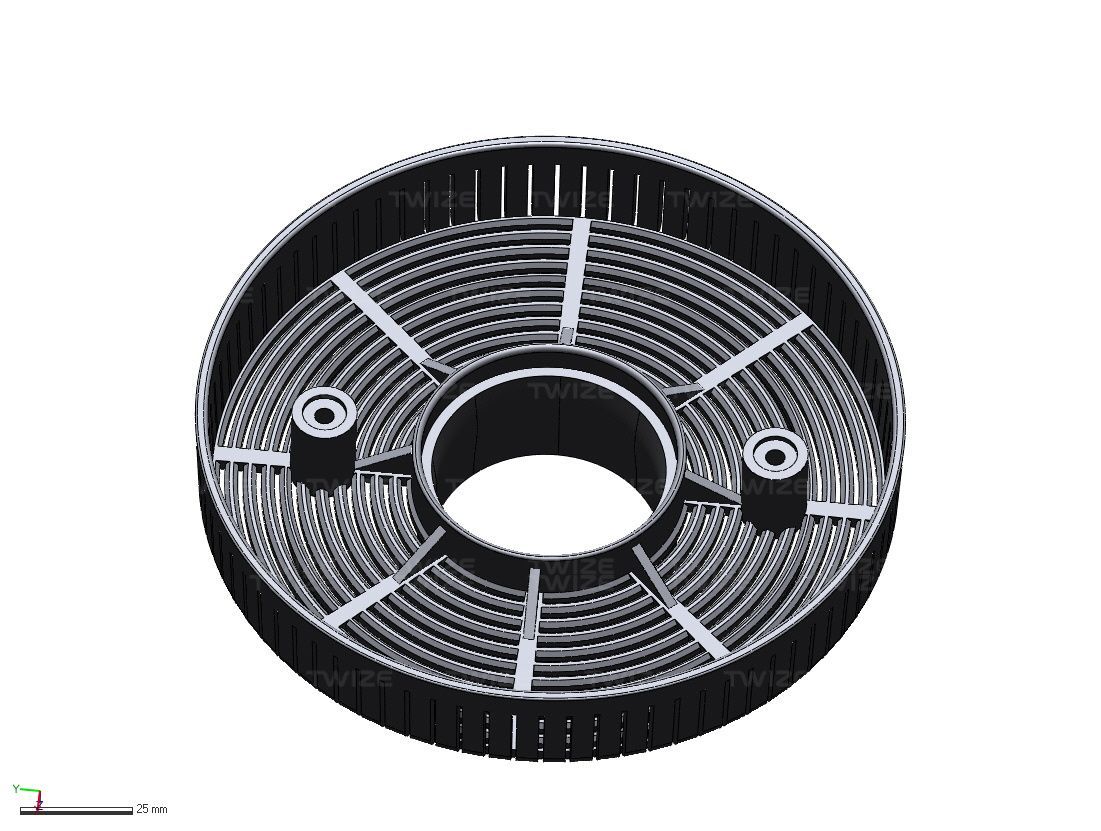

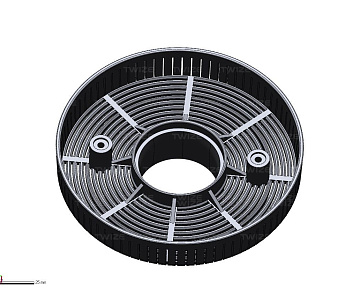

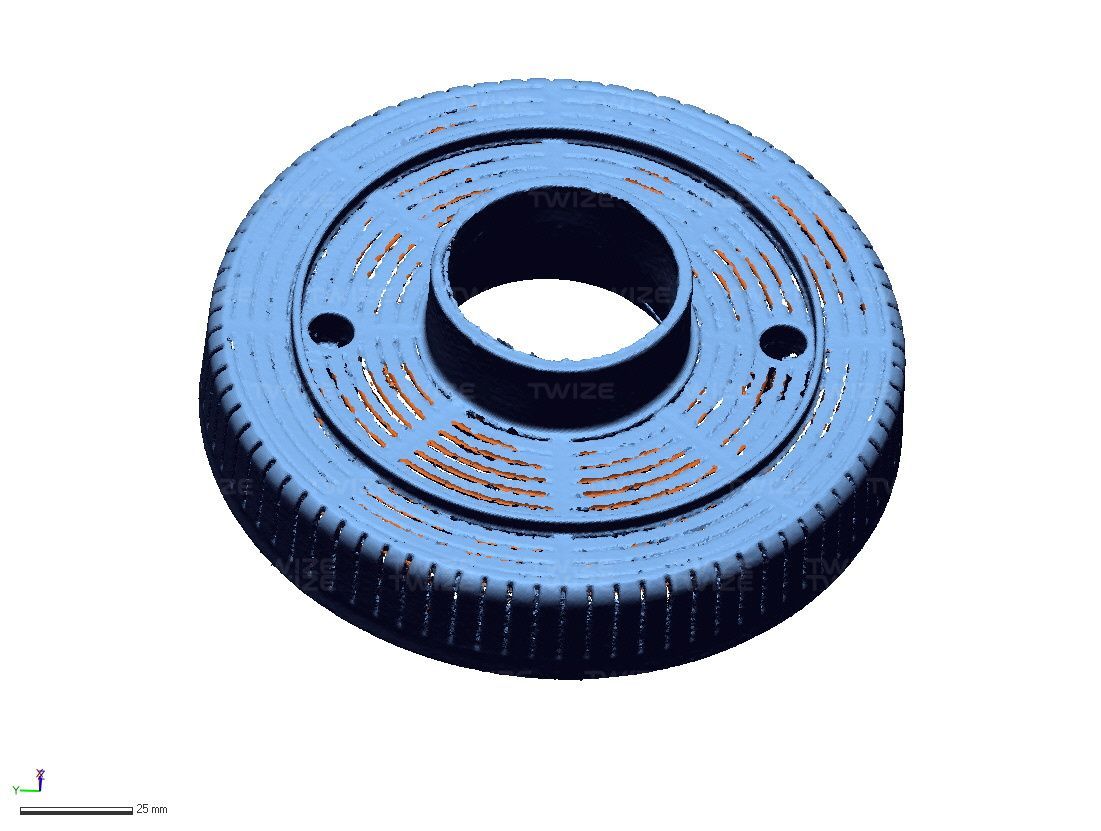

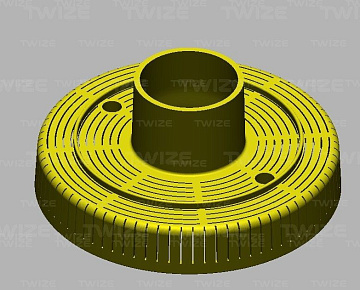

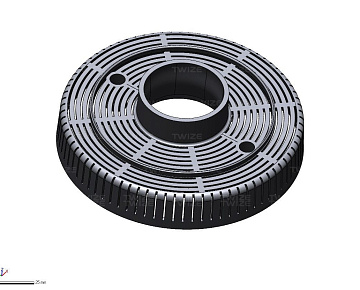

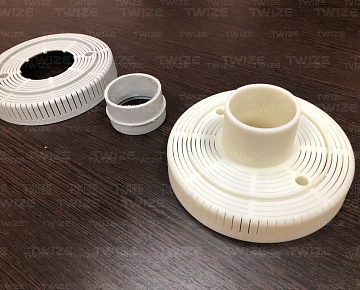

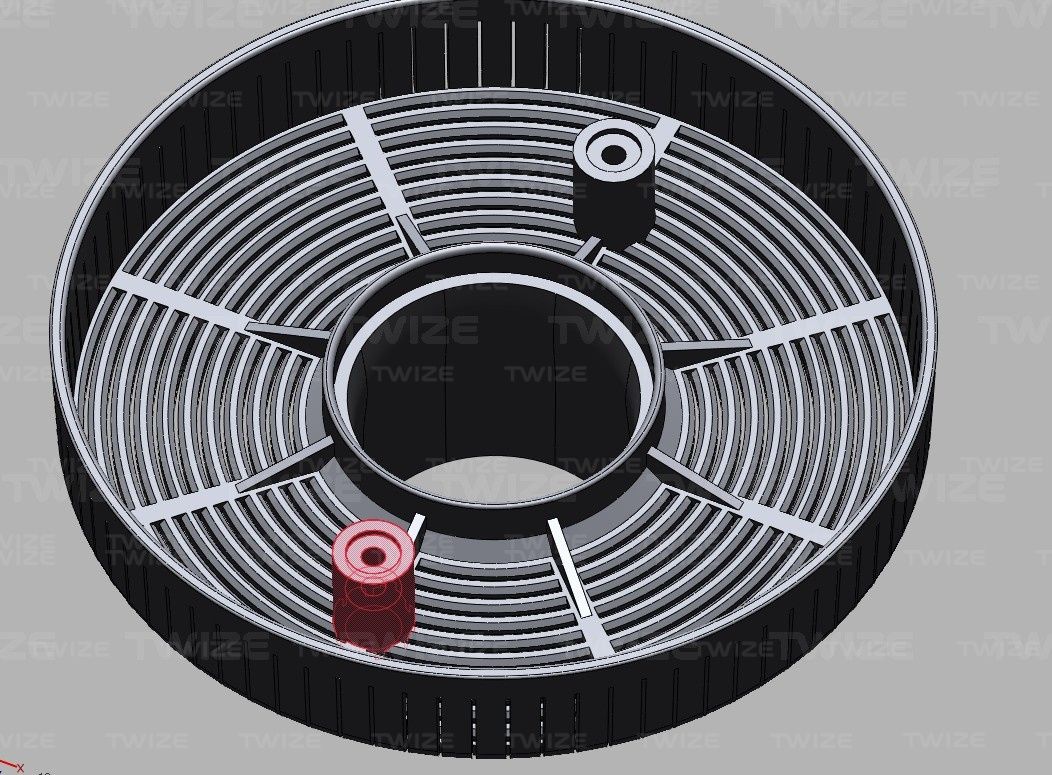

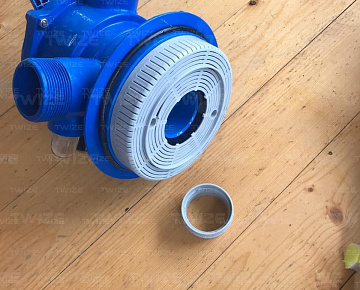

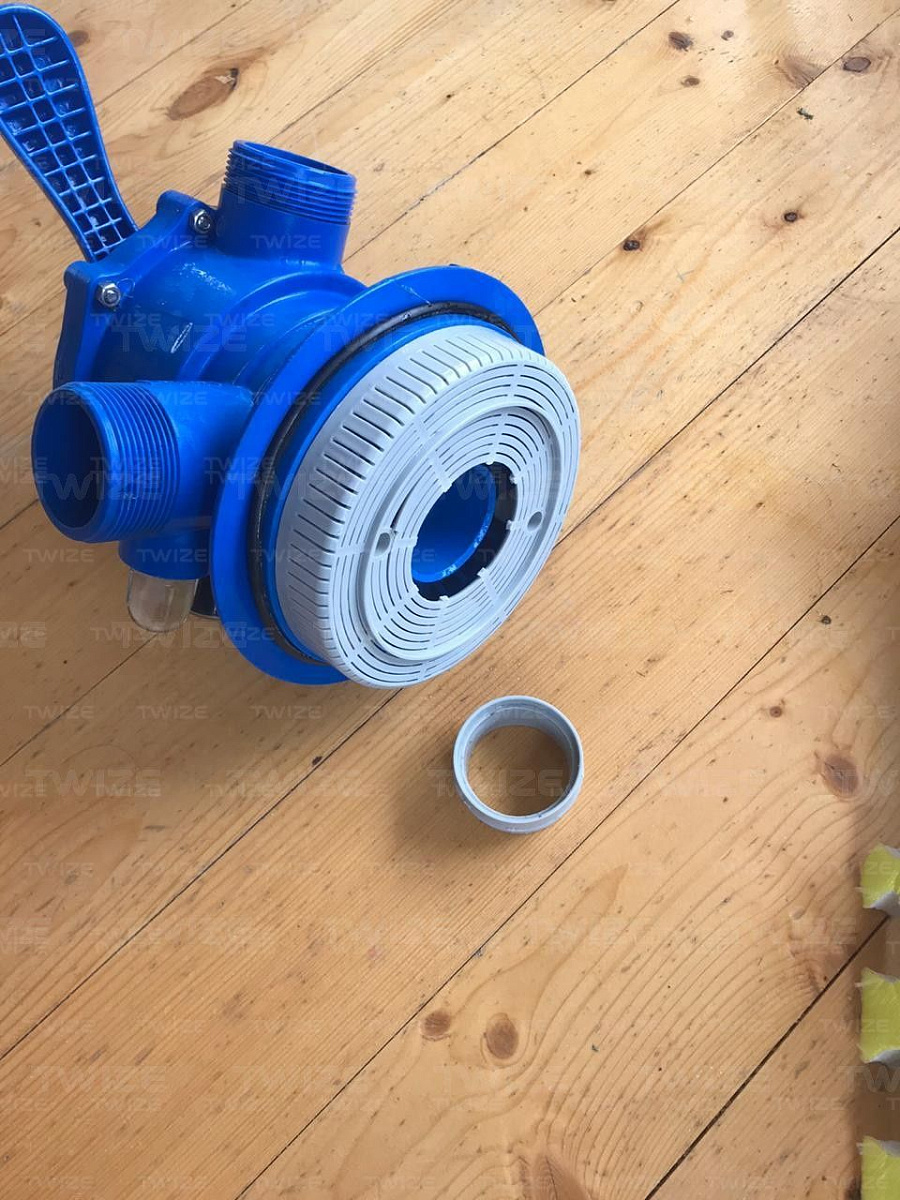

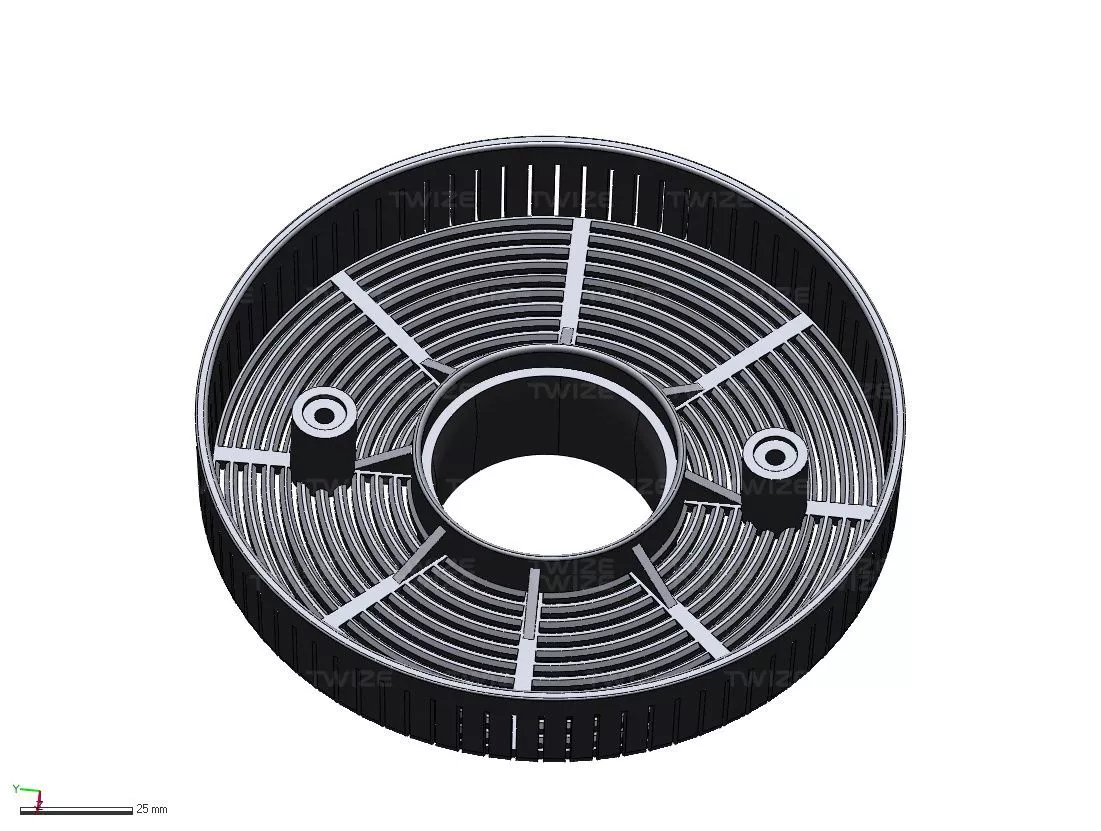

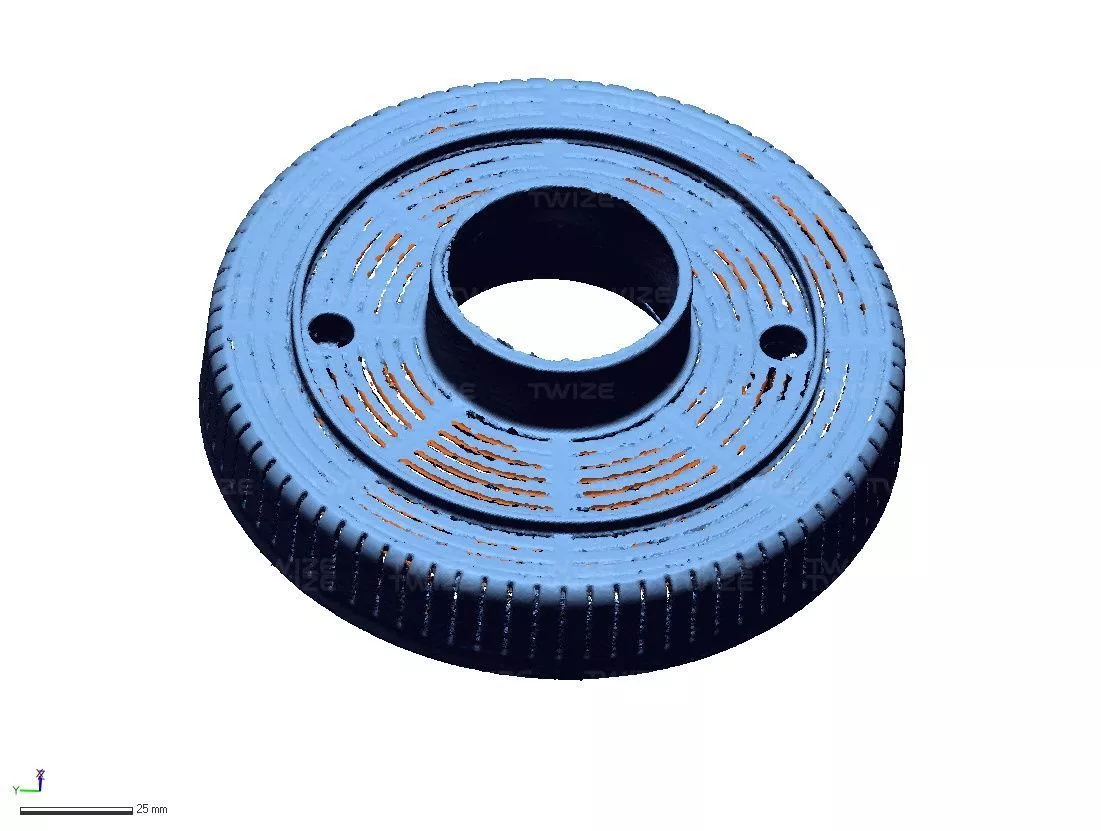

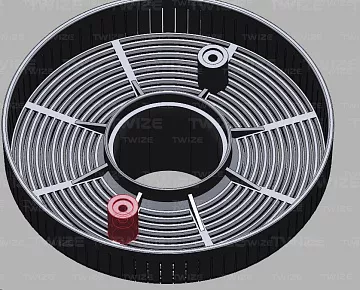

Восстановление сломанного фильтра бассейна - вид 1 Уцелевшая часть и готовое изделие Увеличить Восстановление сломанного фильтра бассейна - вид 2 Готовое изделие Увеличить Восстановление сломанного фильтра бассейна - вид 3 Фильтр бассейна Увеличить Восстановление сломанного фильтра бассейна - вид 4 Облако точек изделия (вид 1) Увеличить Восстановление сломанного фильтра бассейна - вид 5 Облако точек изделия (вид 2) Увеличить Восстановление сломанного фильтра бассейна - вид 6 3D-модель изделия (вид 1) Увеличить Восстановление сломанного фильтра бассейна - вид 7 3D-модель изделия (вид 2) Увеличить Восстановление сломанного фильтра бассейна - вид 8 3D-модель изделия (вид 3) Увеличить Восстановление сломанного фильтра бассейна - вид 9 3D-модель изделия (вид 4) Увеличить
  • 1 этап

    3D‑сканирование

    3D‑сканер:

    Handyscan 700

    Тип сканера:

    ручной лазерный

    Габаритные размеры объекта 3D‑сканирования:

    160 х 160 х 60 мм

    Точность данных сканирования:

    20 микрон

    Время сканирования:

    1 час

    Результат сканирования:

    высокополигональная 3D‑модель деталей

    Формат файла:

    .STL

  • 2 этап

    3D‑моделирование (Обратное проектирование)

    Используемое ПО:

    Geomagic Desing X

    Время на твердотельное моделирование:

    4 часа

    Результат работы:

    твердотельная 3D‑модель детали

  • 3 этап

    3D‑печать

    3D‑принтер:

    ProtoFab SLA600 DLC

    Материал:

    Formula W

    Толщина слоя:

    100 микрон

    Время печати:

    4 часа

    Результат работы:

    исправный фильтр для бассейна
