Изготовление детали для бассейна

  • ЗD‑сканирование
  • ЗD‑моделирование
  • ЗD‑печать

Задача

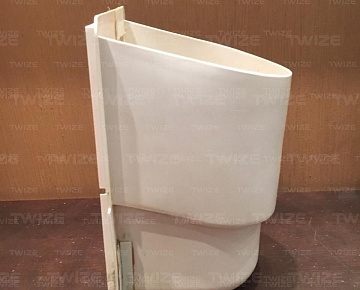

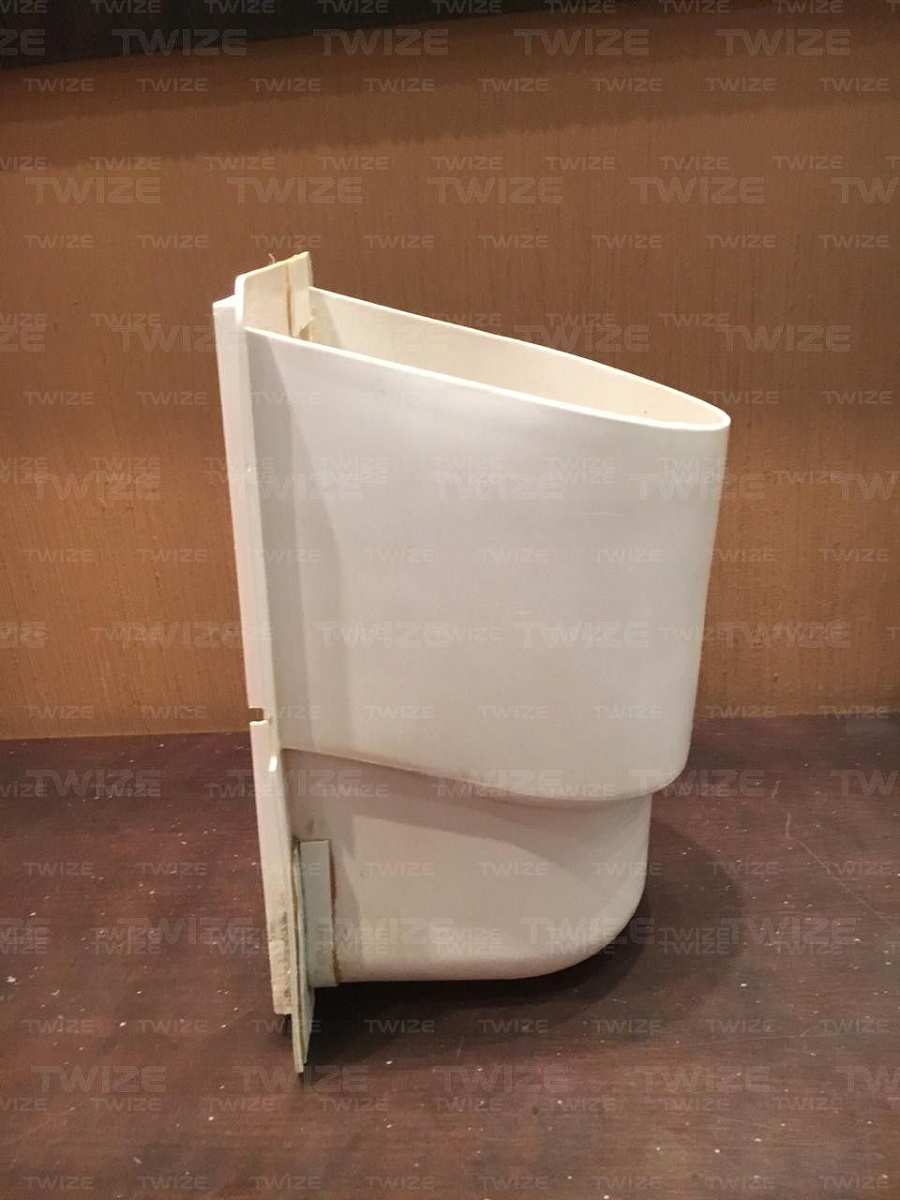

Произвести часть гидравлической системы бассейна, подвергавшейся неоднократному ремонту.

Решение

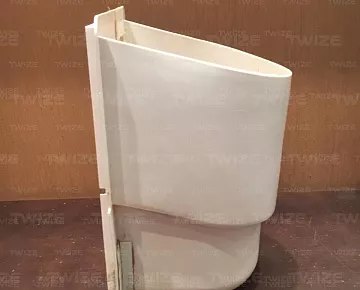

Проведено 3D‑сканирование оригинальной детали, построена твердотельная 3D‑модель. Модифицировано оригинальное изделие – сделано более устойчивым к ударам и износу. Напечатана из фотополимера готовая к использованию деталь.

  • 1 этап

    3D‑cканирование

    3D‑сканер:

    HandyScan 700

    Тип сканера:

    лазерный ручной

    Габаритные размеры объекта 3D‑сканирования:

    197 х 532 х 338 мм

    Точность данных сканирования:

    30 микрон

    Время сканирования:

    30 минут

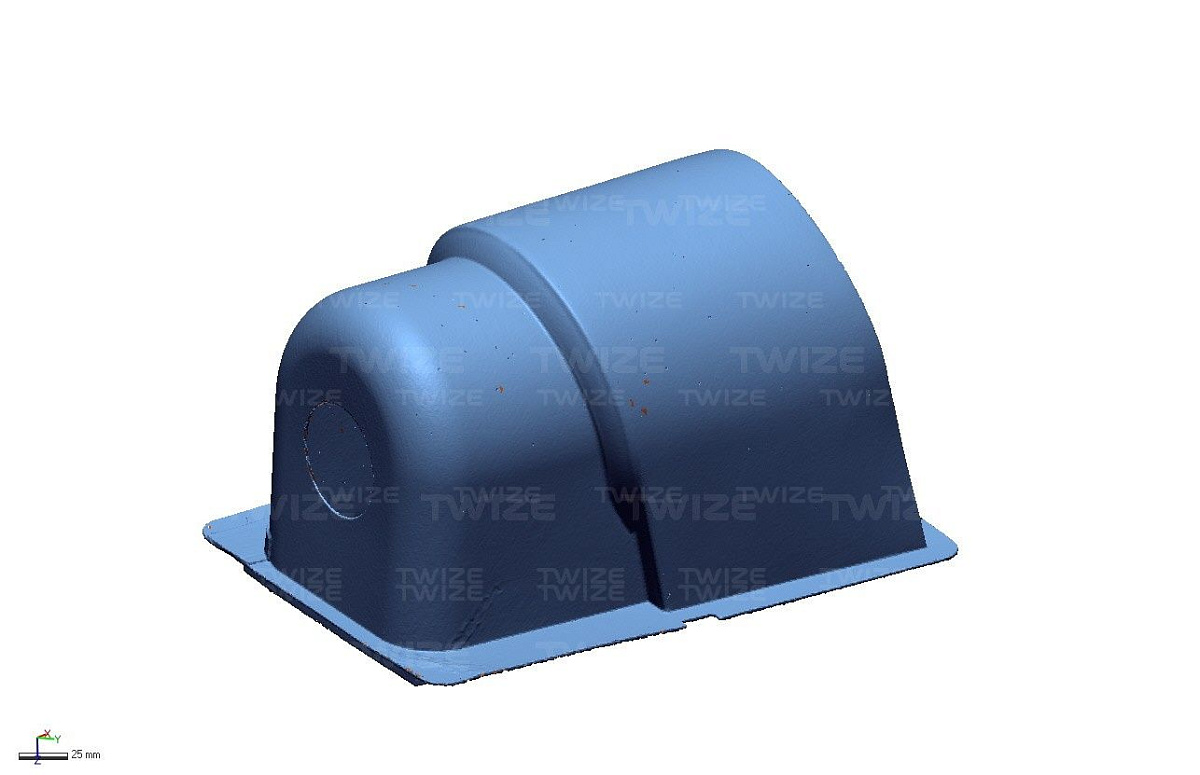

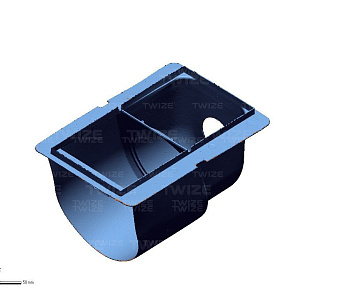

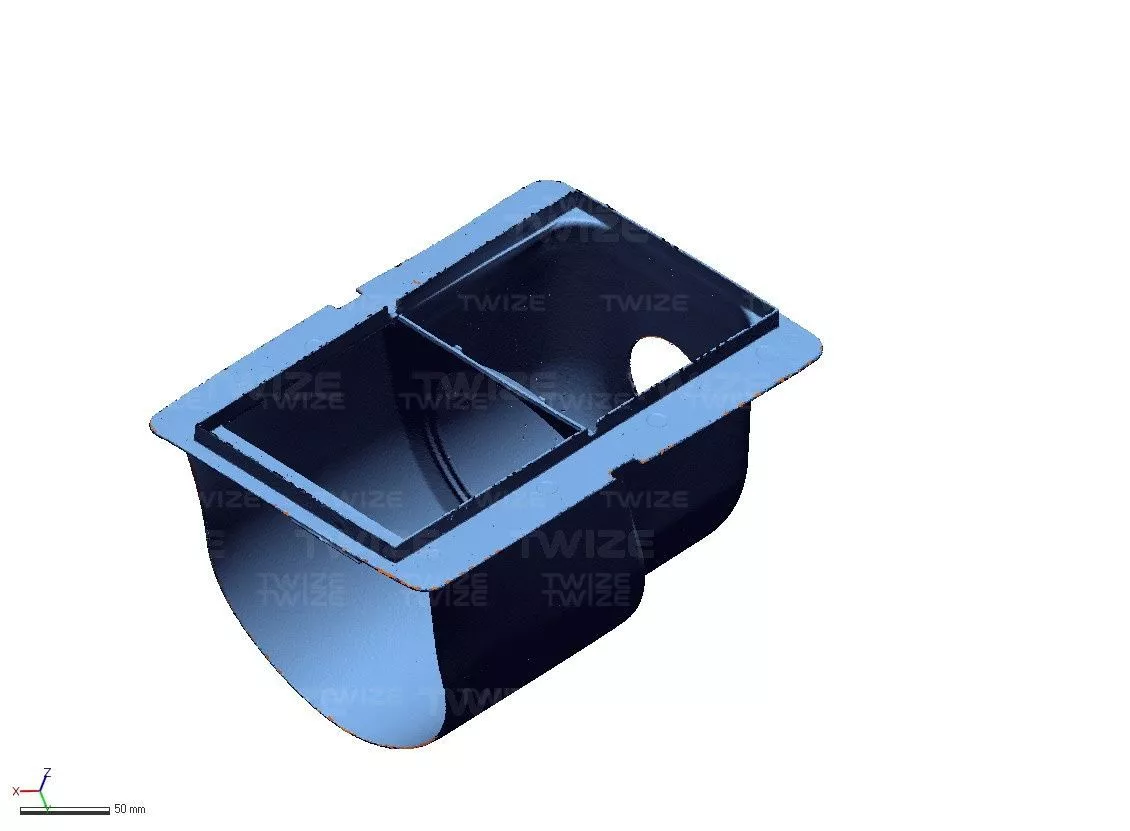

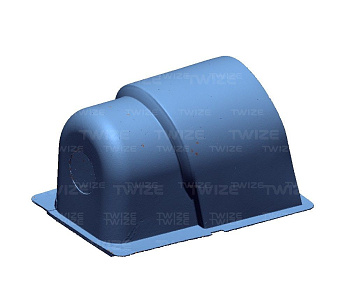

    Результат 3D‑сканирования:

    высокополигональная 3D‑модель детали

    Формат файла:

    STL

  • 2 этап

    3D‑моделирование

    Используемое ПО:

    Geomagic Design X

    Используемые данные:

    облако точек в формате STL

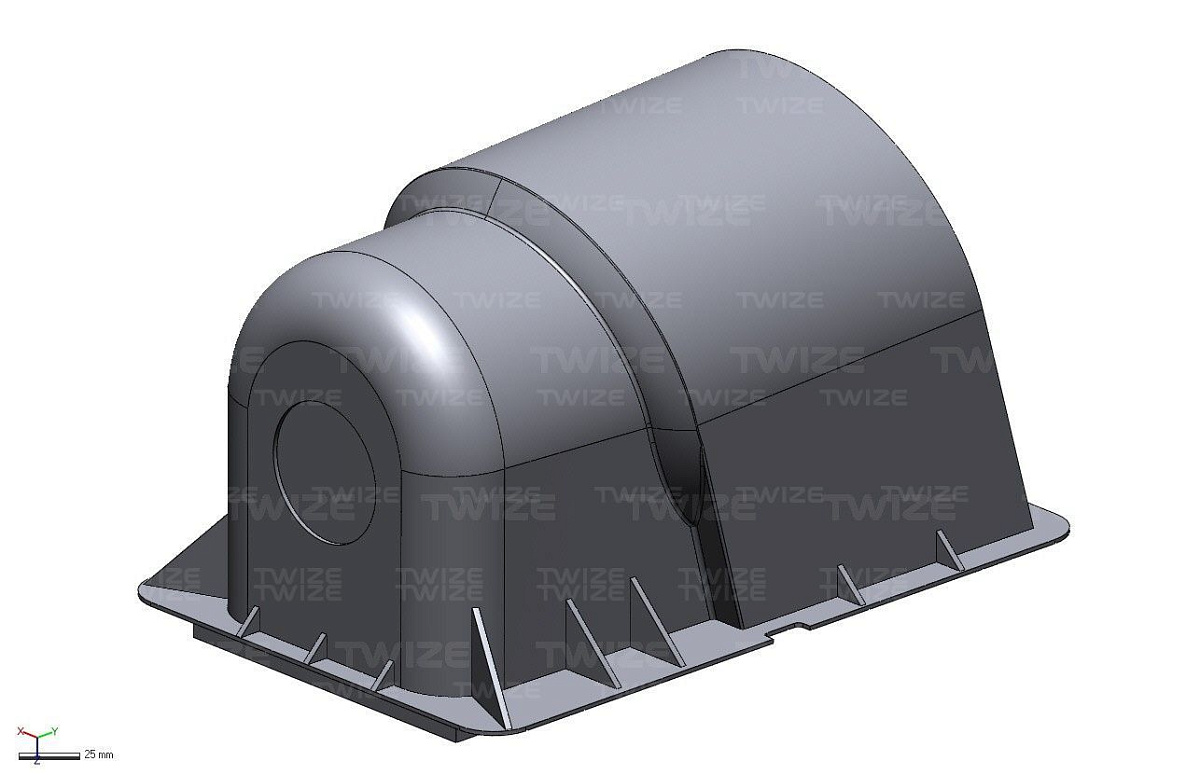

    Результат работы:

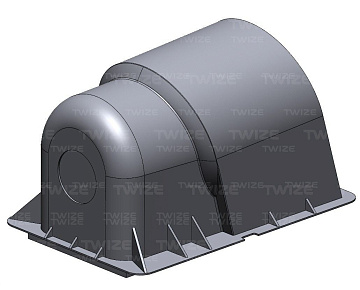

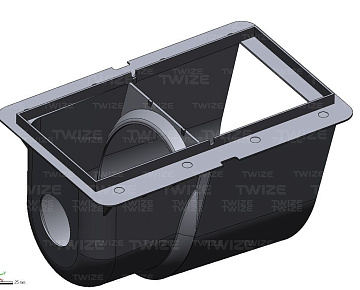

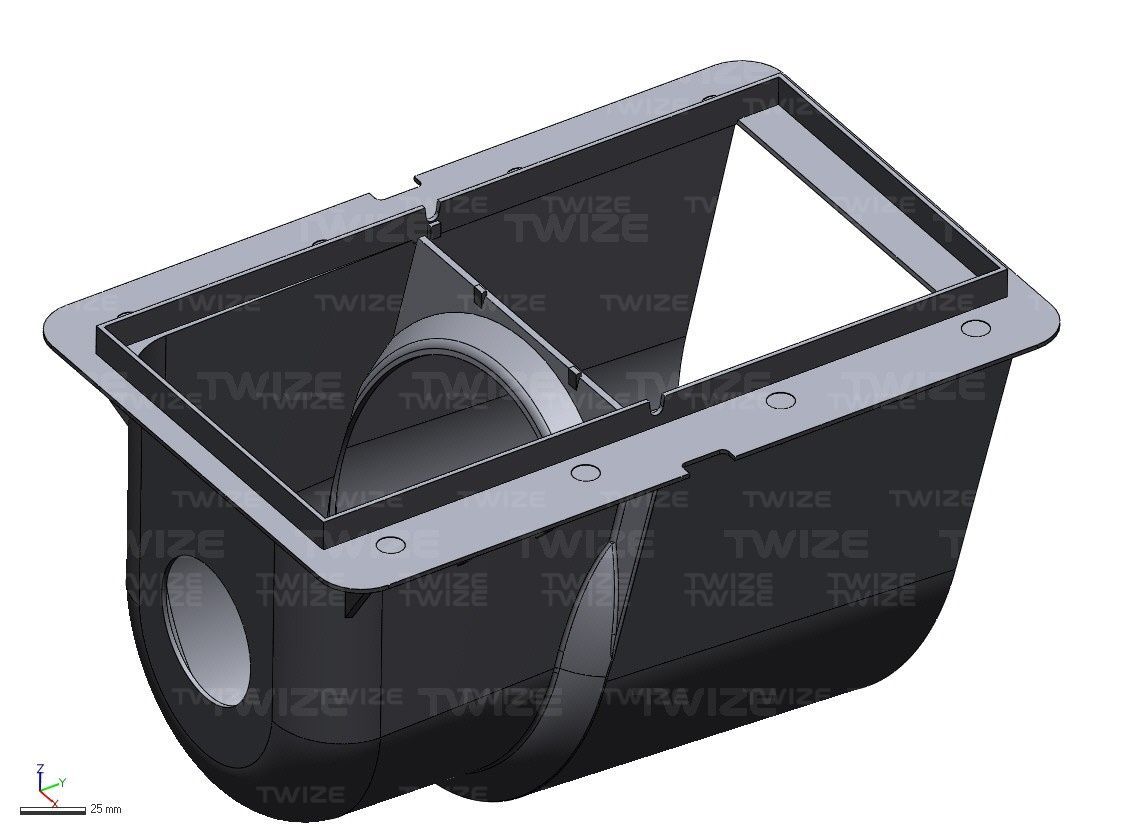

    твердотельная 3D‑модель детали, к оригинальной форме добавлены ребра жесткости

    Время на твердотельное моделирование:

    17 часов

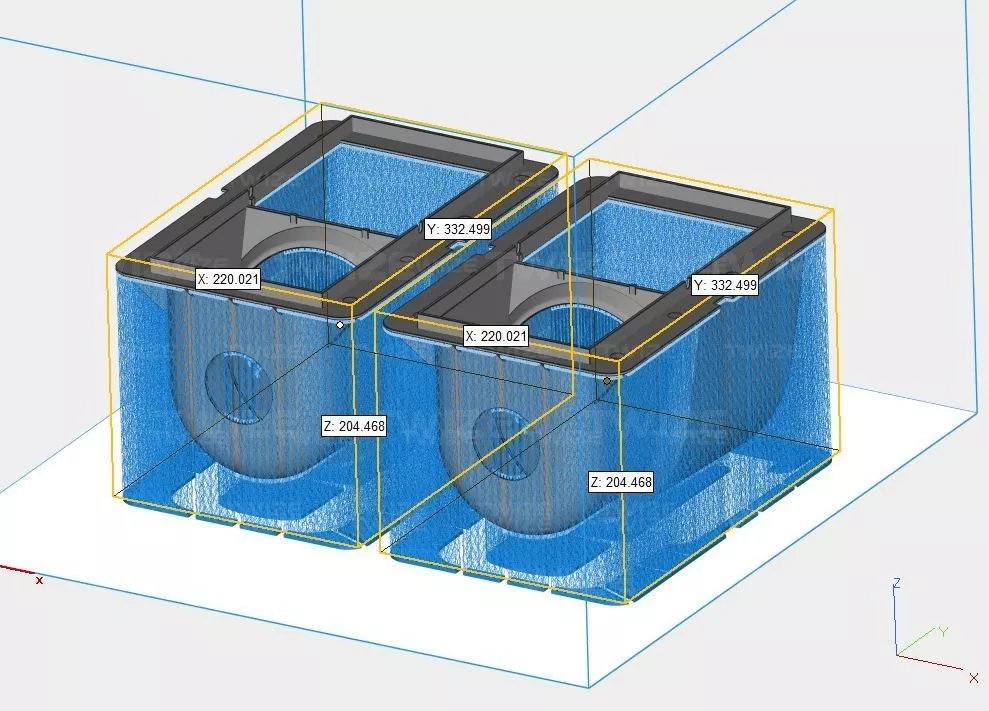

  • 3 этап

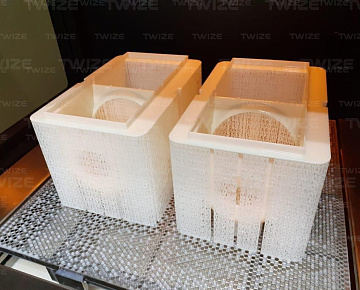

    3D‑печать

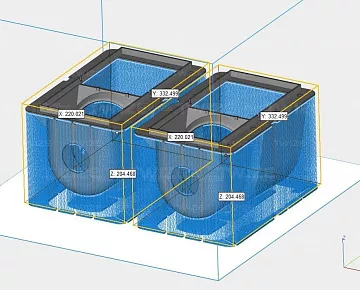

    Используемое ПО:

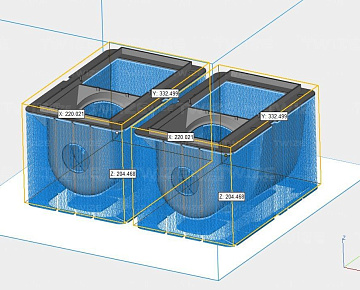

    Materialise Magics

    3D‑принтер:

    Protofab DLC 600

    Материал:

    Formula W

    Толщина слоя:

    100 мкм

    Время печати:

    6 часов

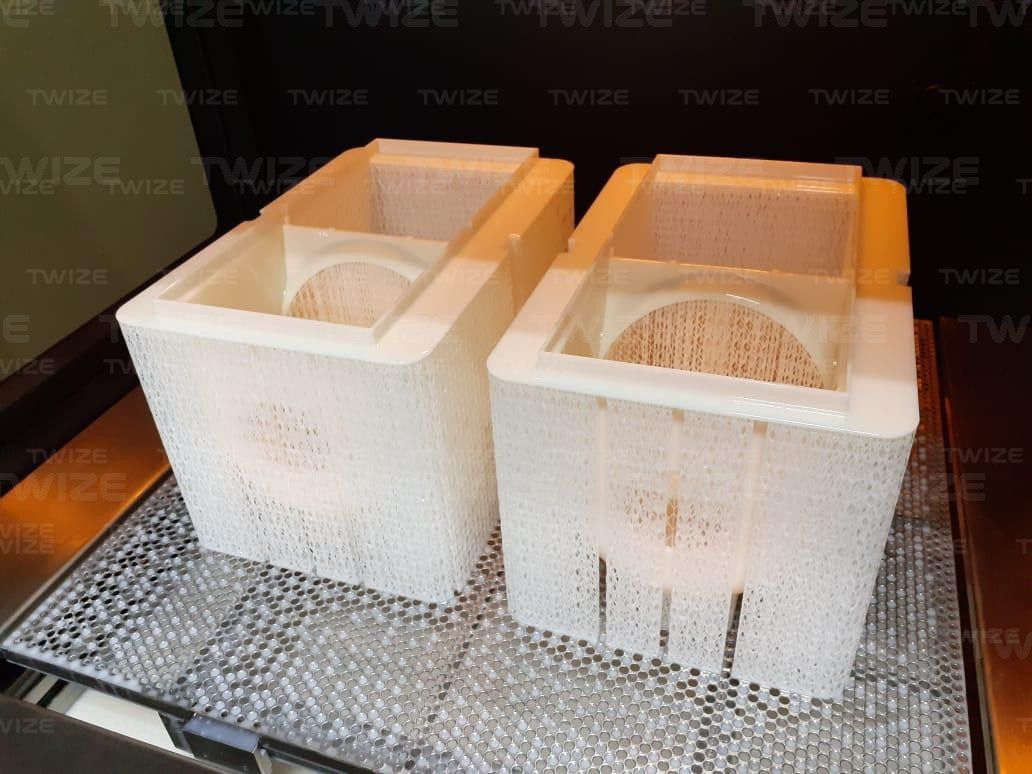

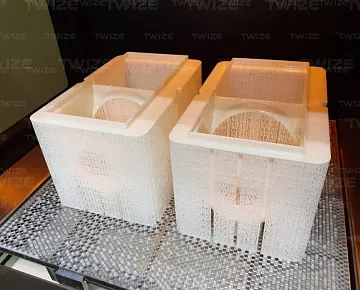

    Результат работы:

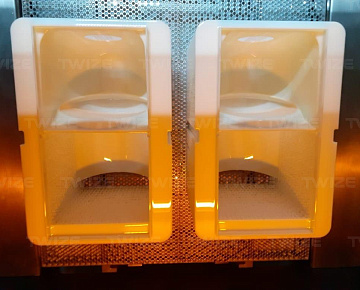

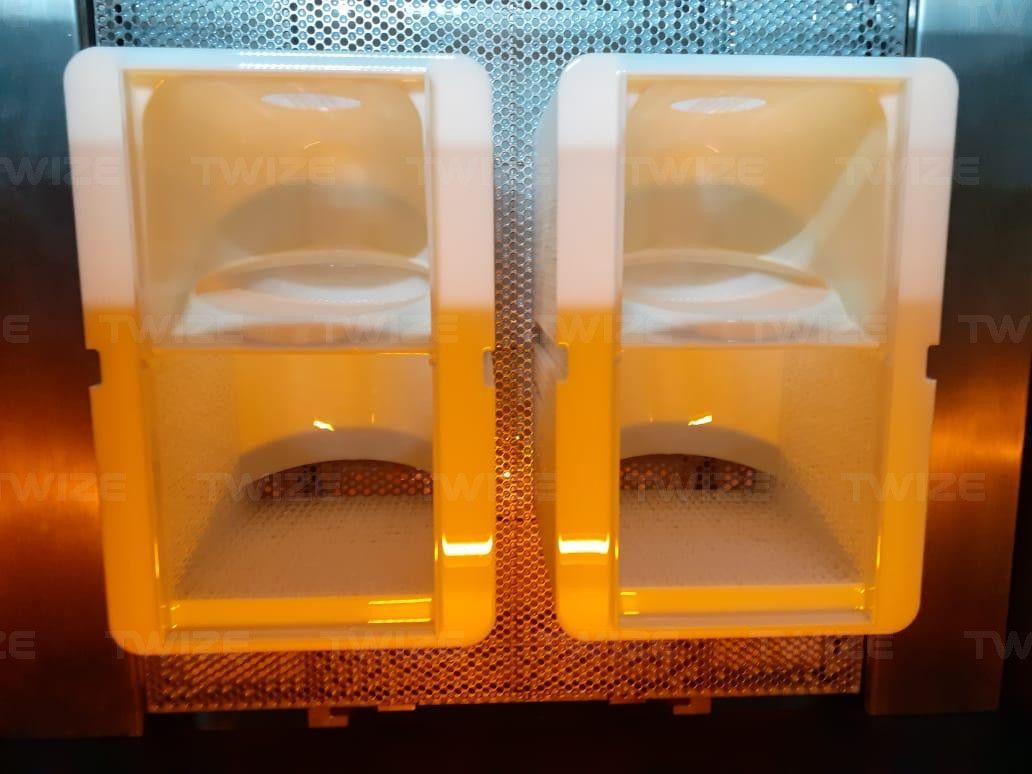

    два рабочих элемента гидравлической системы бассейна с нанесенными элементами жесткости
