Задача

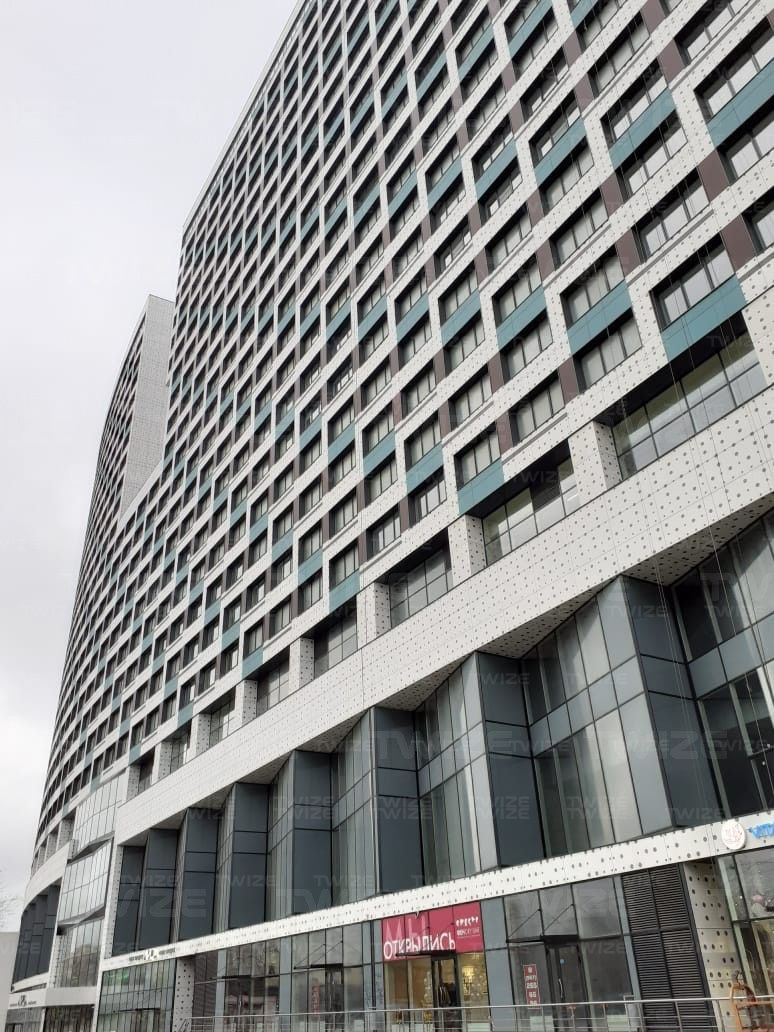

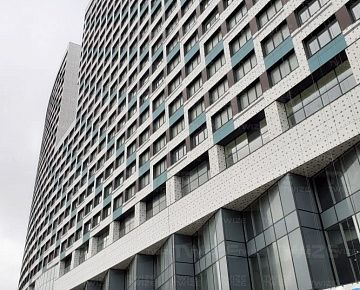

Провести обмерные работы и получить план этажа жилого комплекса многоэтажки с размещением инженерных коммуникаций для составления сметы ремонтных и отделочных работ.
Решение
Провести 3D-сканирование этажа жилого комплекса. По результатам сканирования сформировать облако точек помещений этажа здания со всеми инженерными коммуникациями. Создать план этажа с высотными отметками и инженерными коммуникациями.
-
-
1 Этап
-

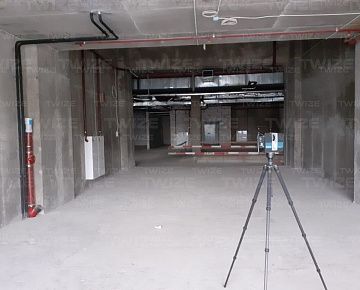

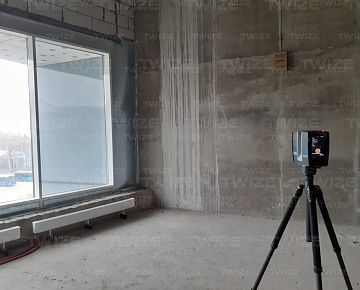

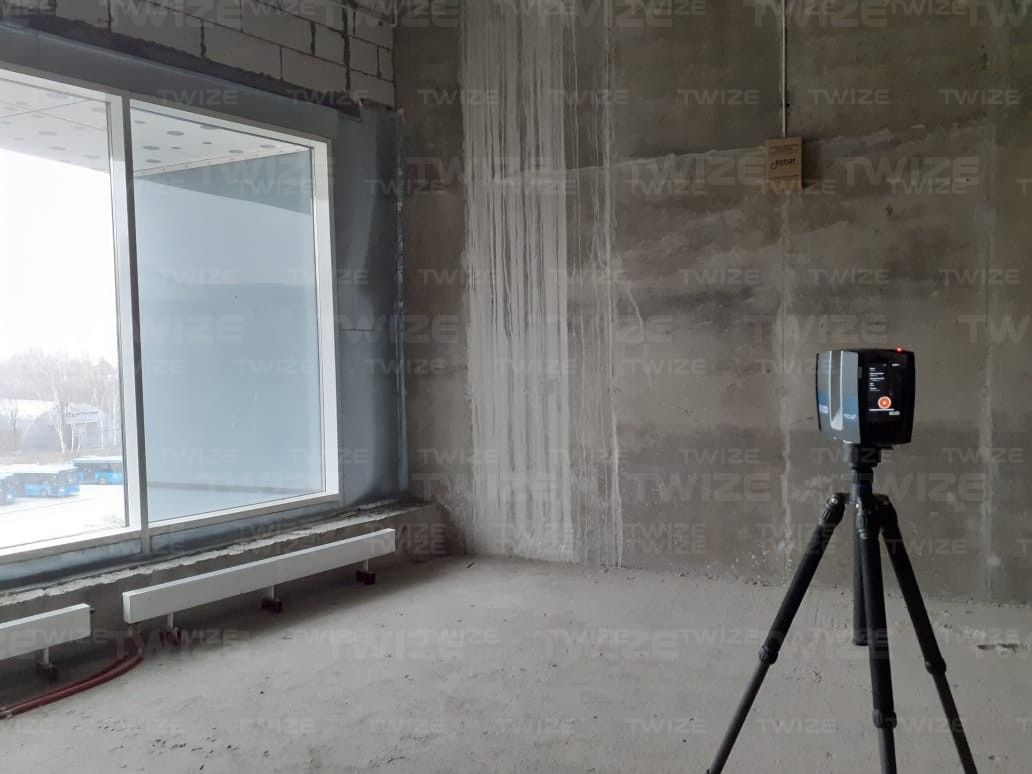

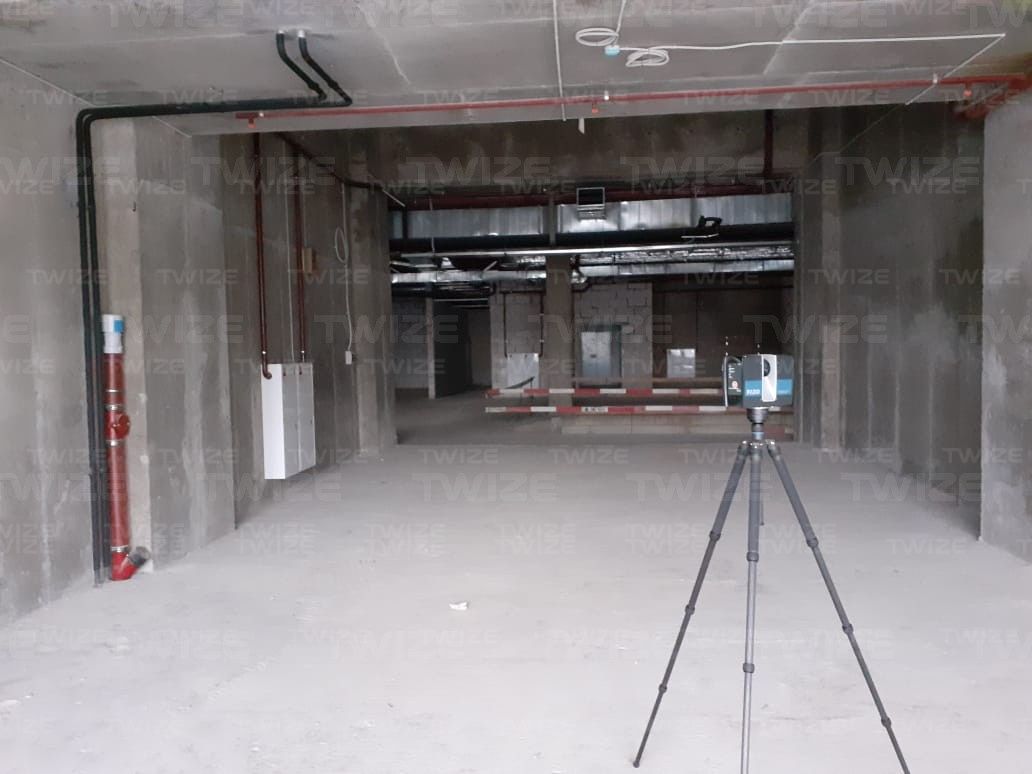

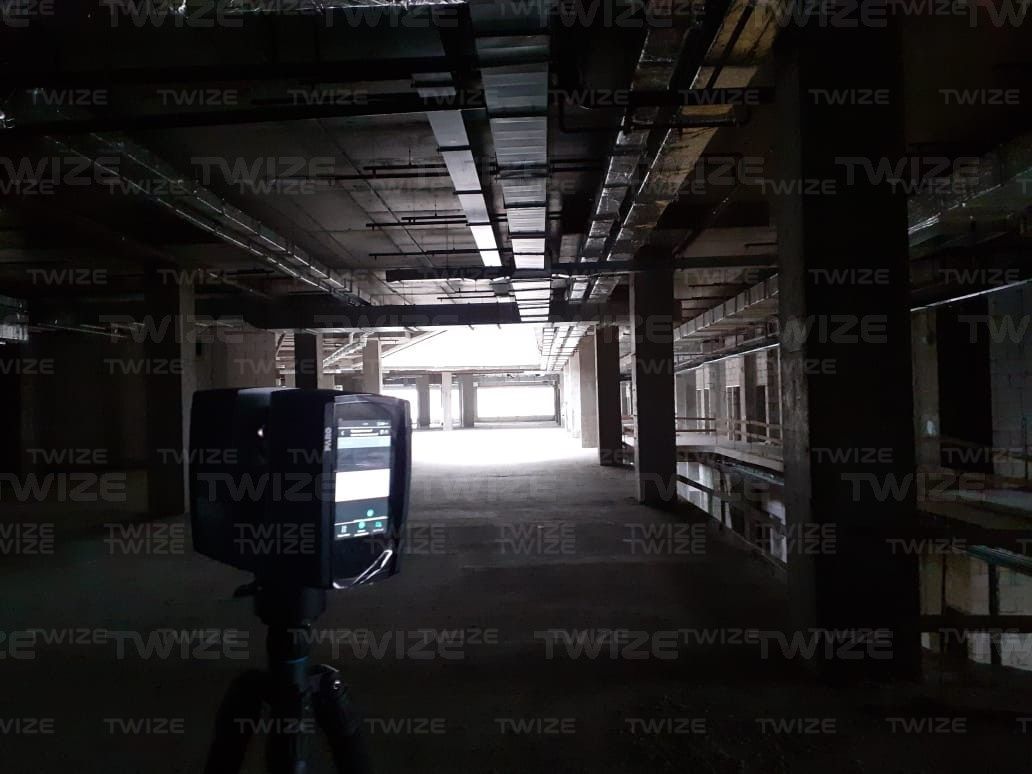

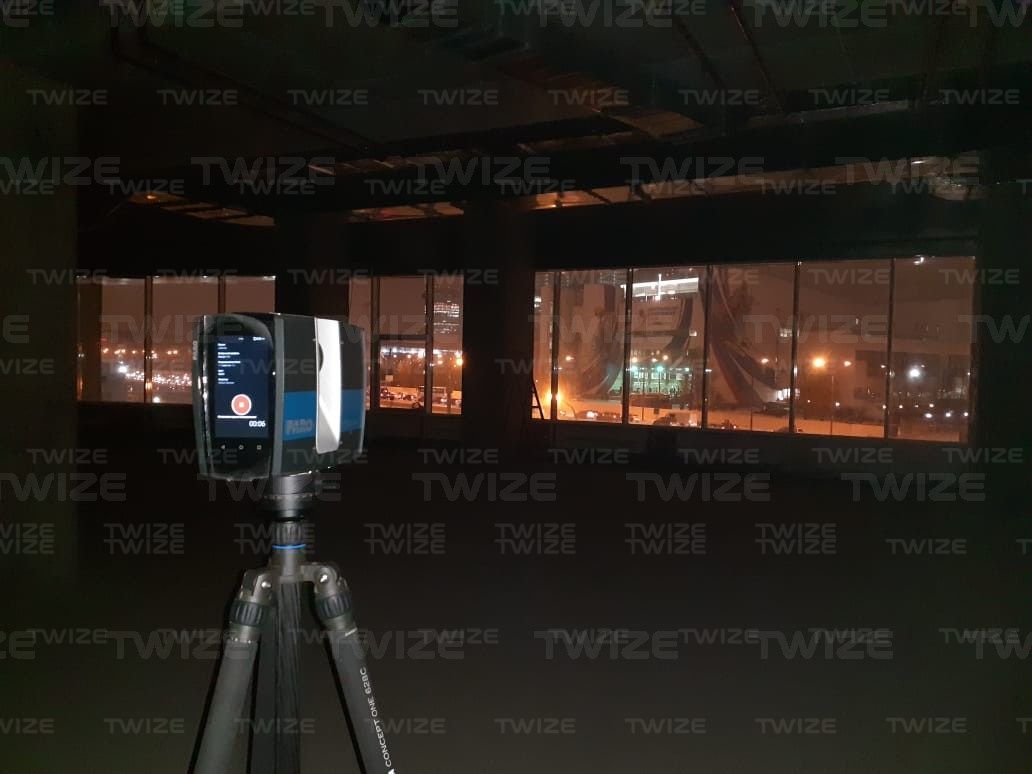

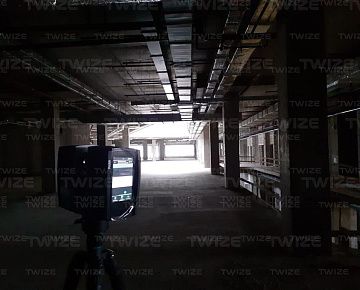

3D-cканирование

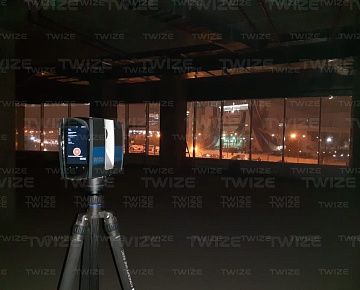

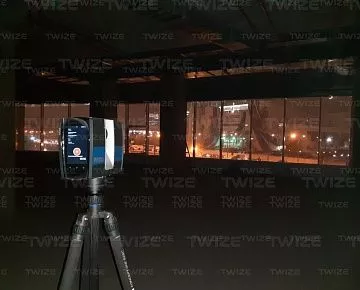

3D-сканер:

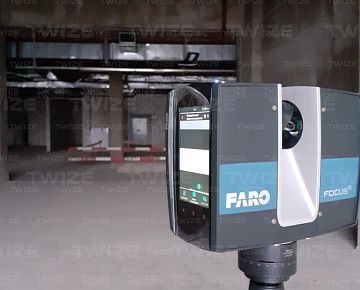

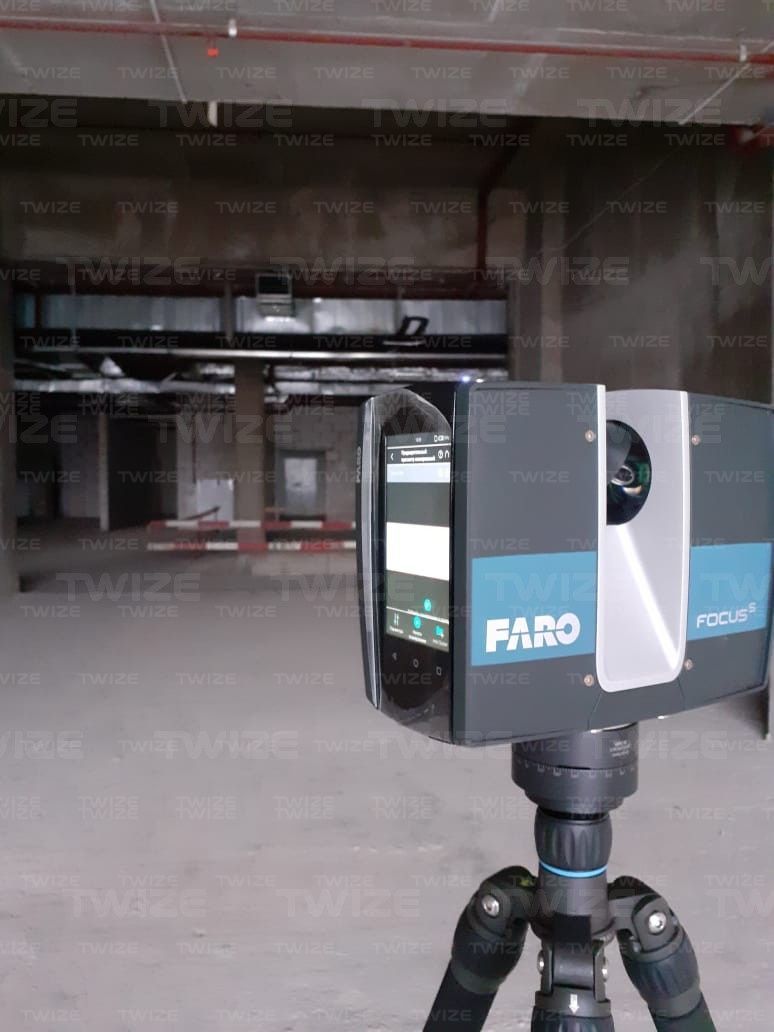

Faro Focus S150
Тип сканера:
лазерный стационарный
Габаритные размеры объекта 3D-сканирования:
18 000 м2
Количество установок сканера:
412 установок
Используемое ПО:
FARO SCENE
Точность данных сканирования:
7 мм
Время сканирования:
4 дня

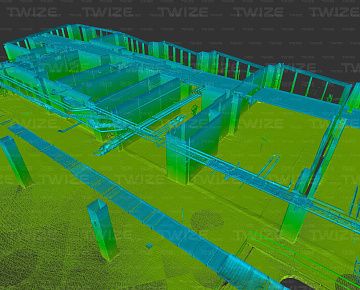

Результат 3D-сканирования:

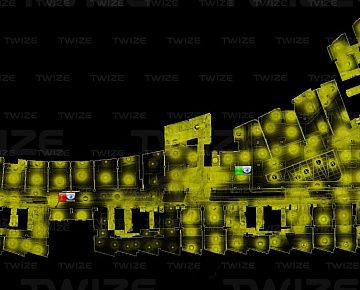

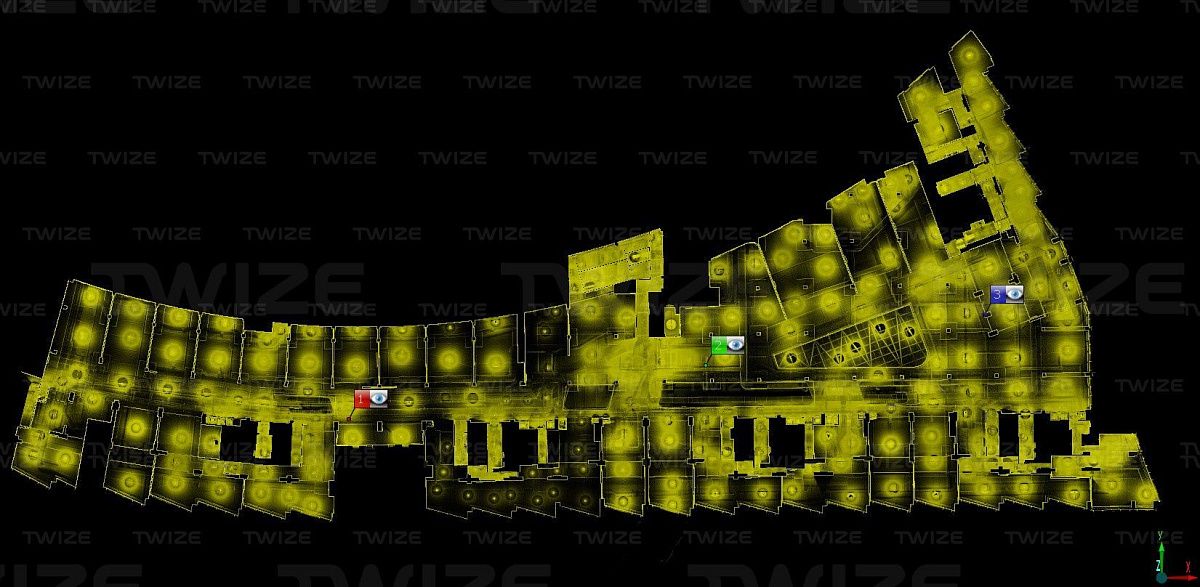

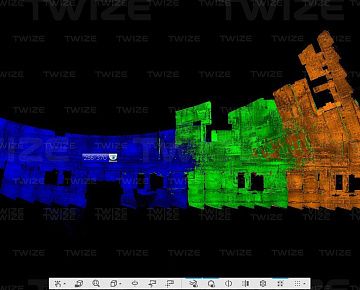

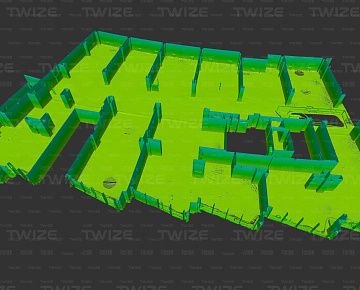

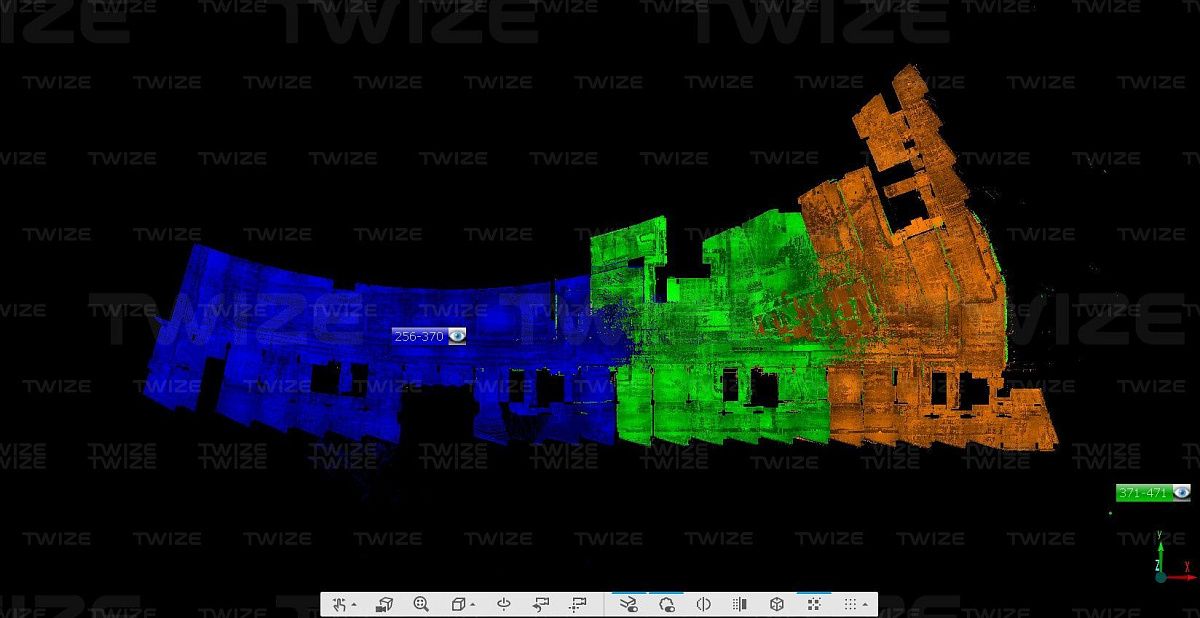

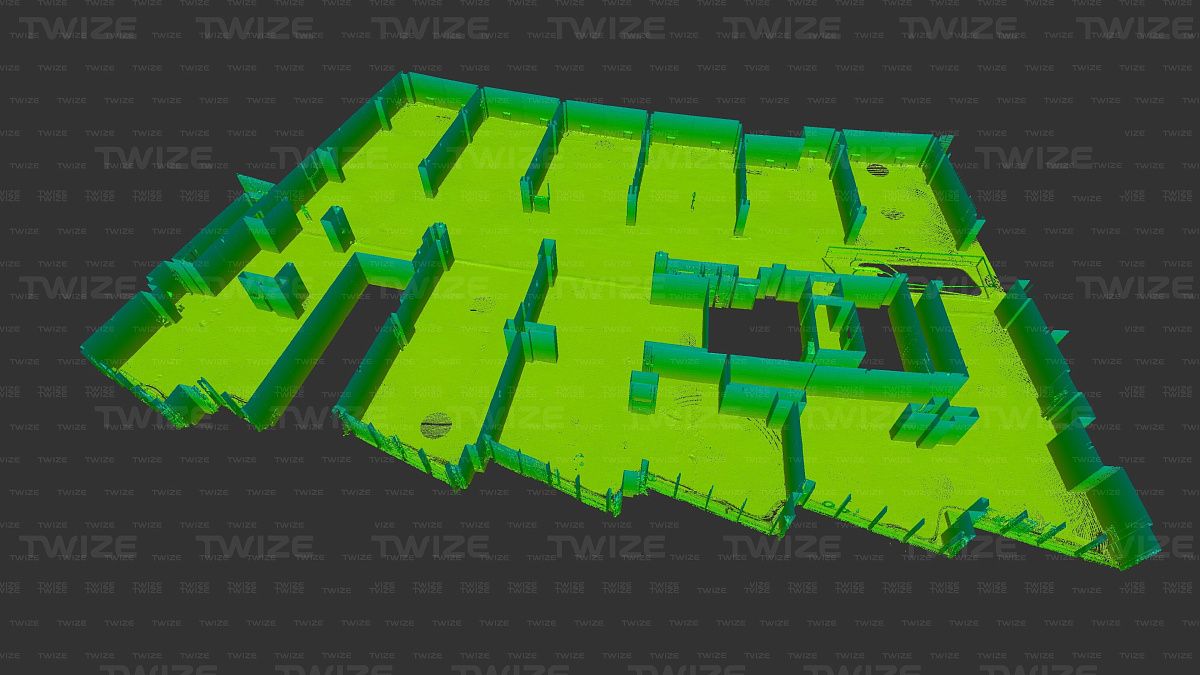

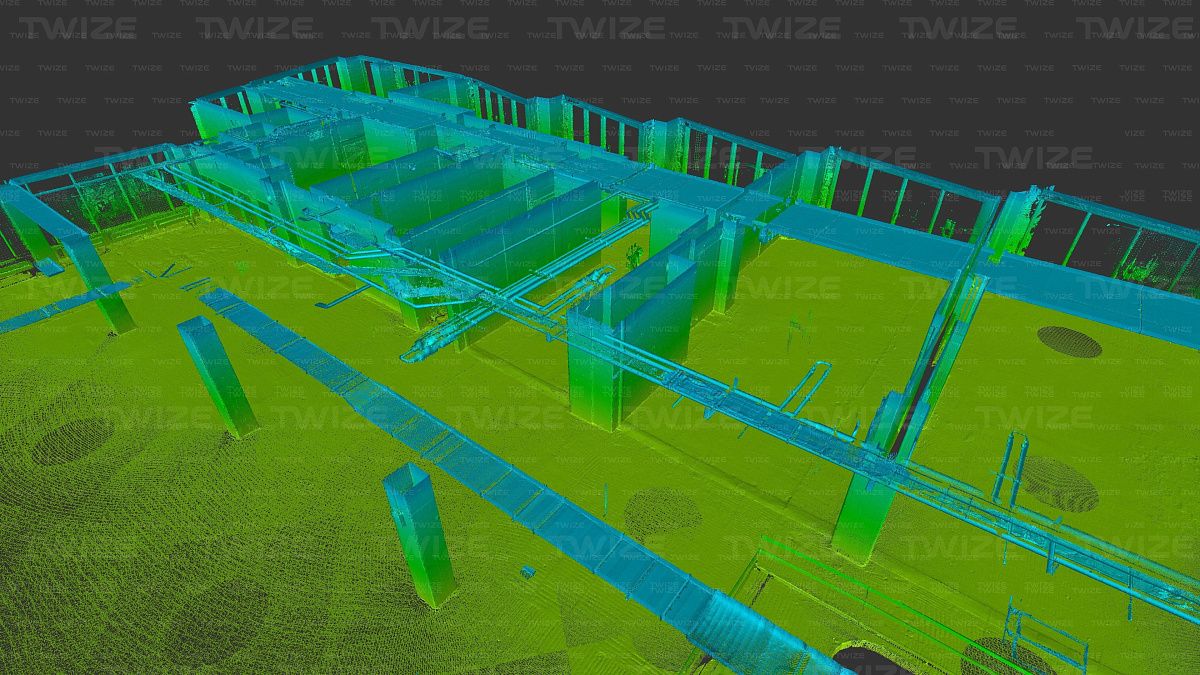

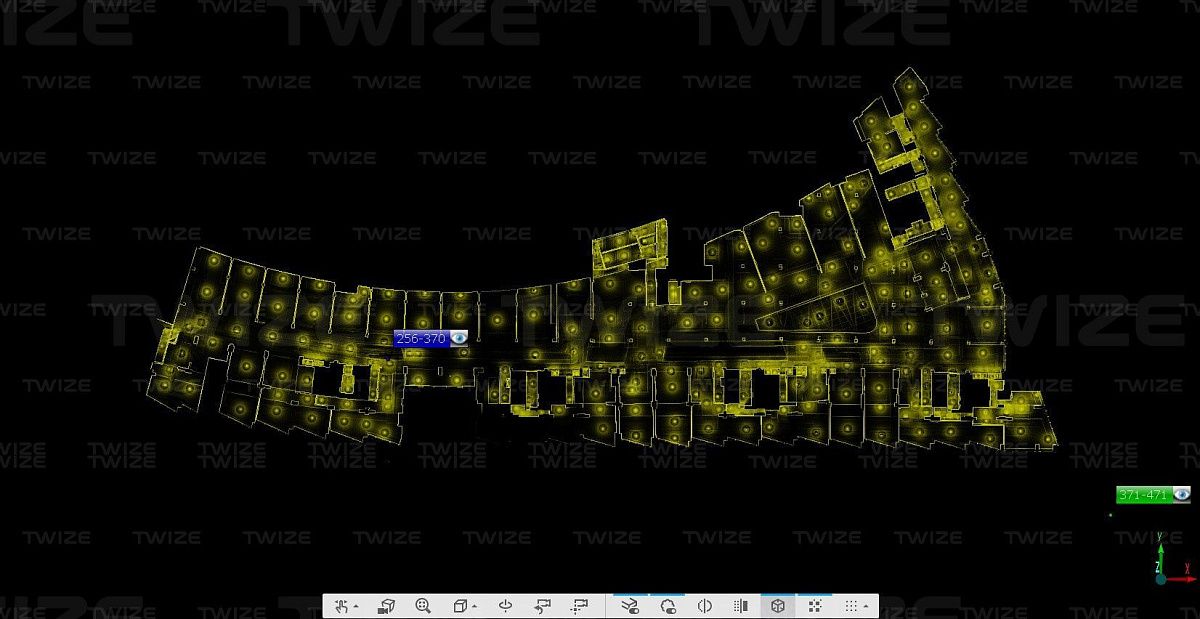

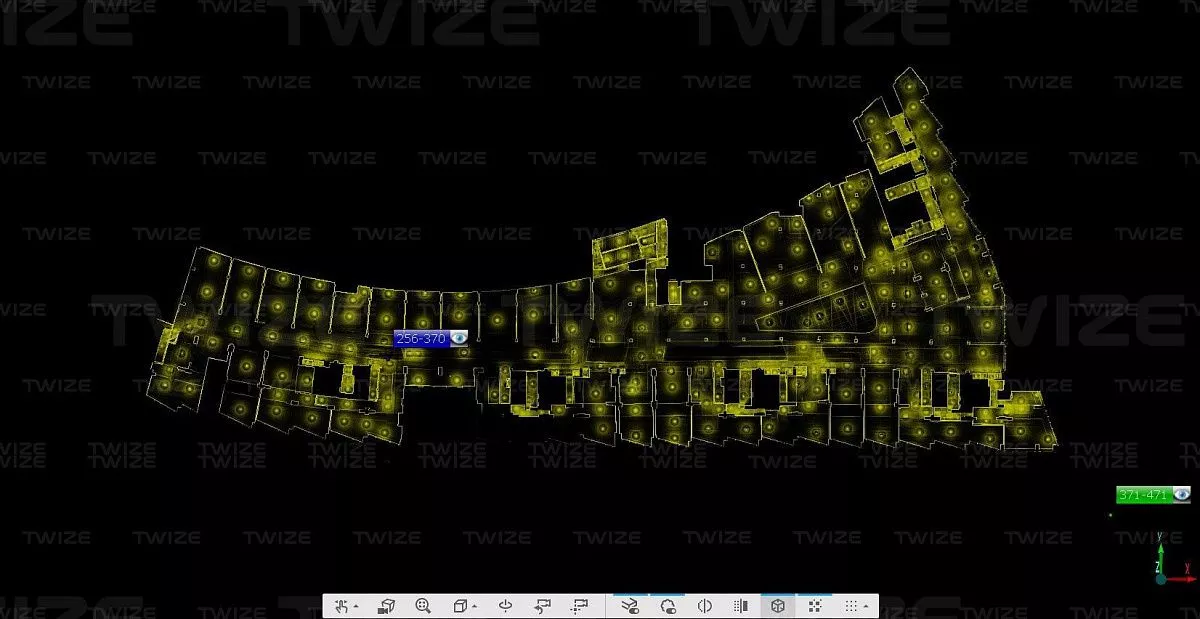

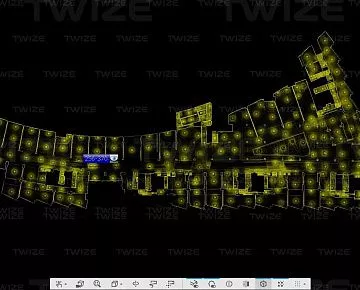

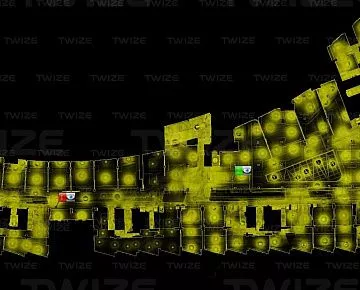

облако точек этажа жилого комплекса с установками сканера размещенными в единой системе координат
Формат файла:
.RCP
-
-
-
2 Этап
-
Создание чертежа
Используемое ПО:
Autodesk AutoCAD
Время работы:
15 рабочих дней
Результат работы:
план этажа с высотными отметками и инженерными коммуникациями
Формат файла:
.DWG; .PDF
-
