Восстановление паркетного покрытия и элементов лестниц доходного дома

  • ЗD‑сканирование

Задача

Заменить паркетное покрытие, поврежденные элементы перил и декора лестниц.

Решение

Проведено 3D‑сканирование главной и винтовой лестницы доходного дома. По результатам сканирования сформировано облако точек винтовой и главной лестниц здания.

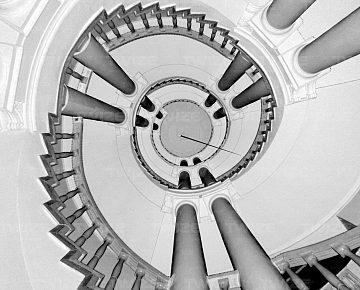

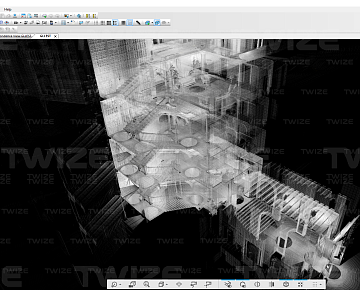

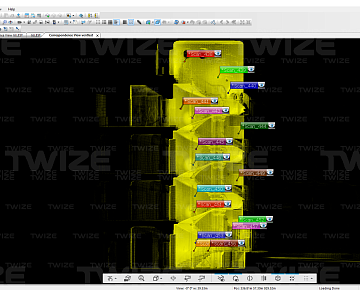

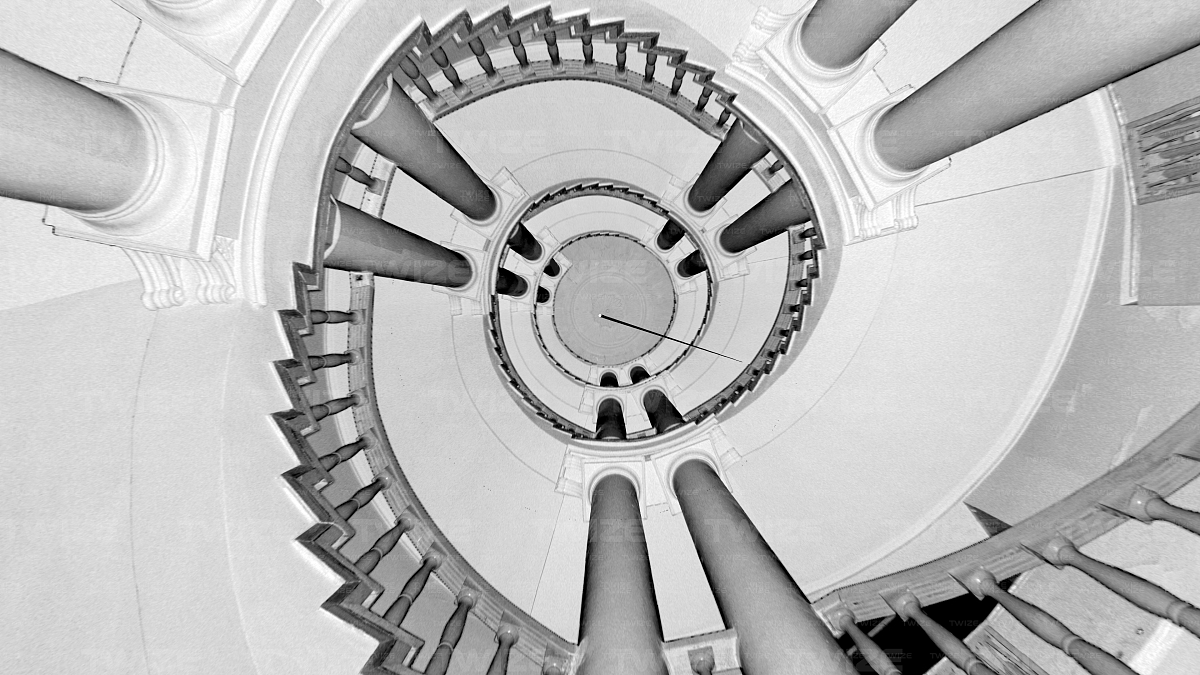

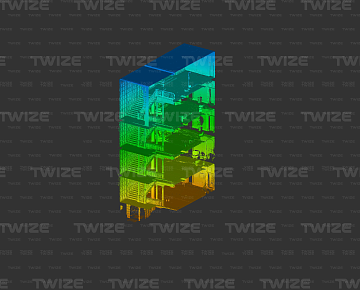

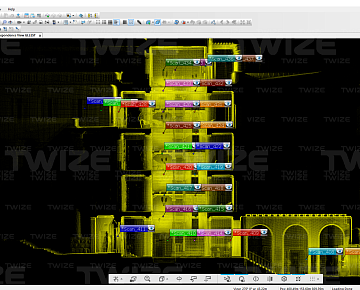

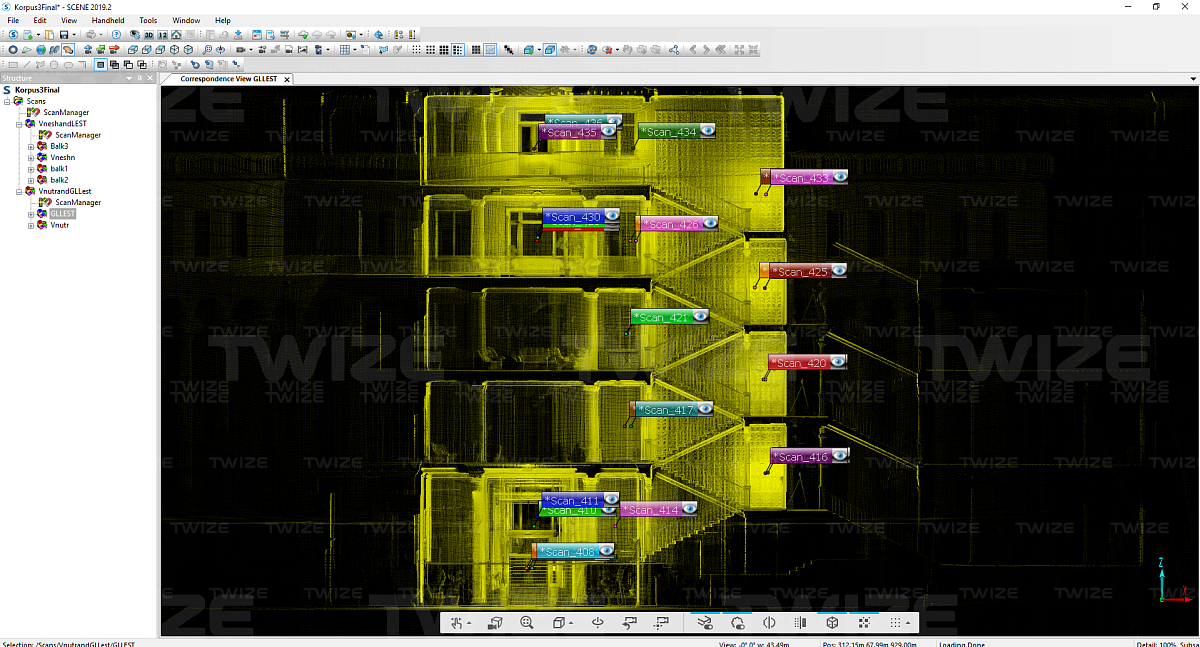

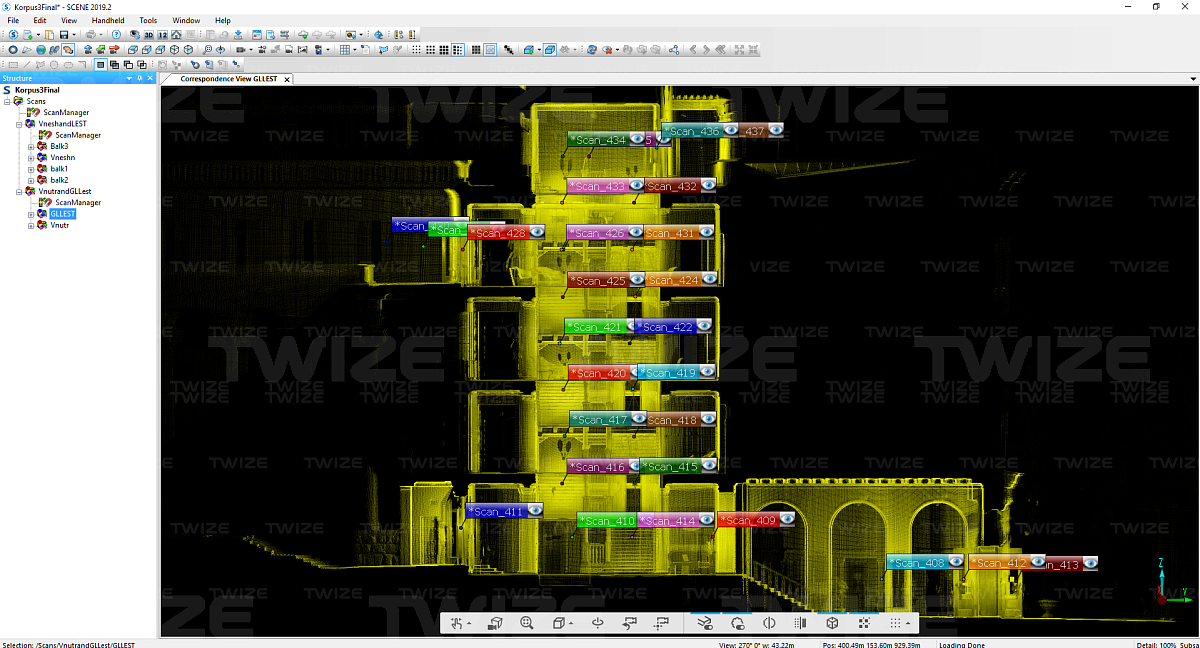

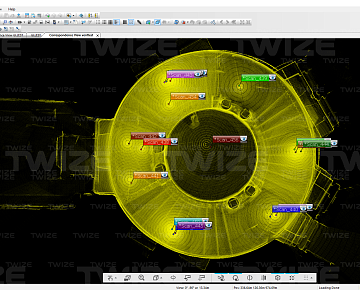

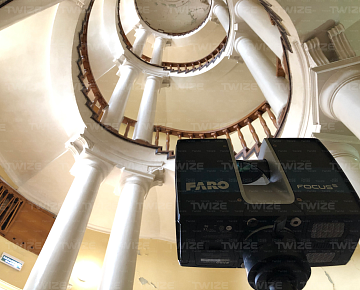

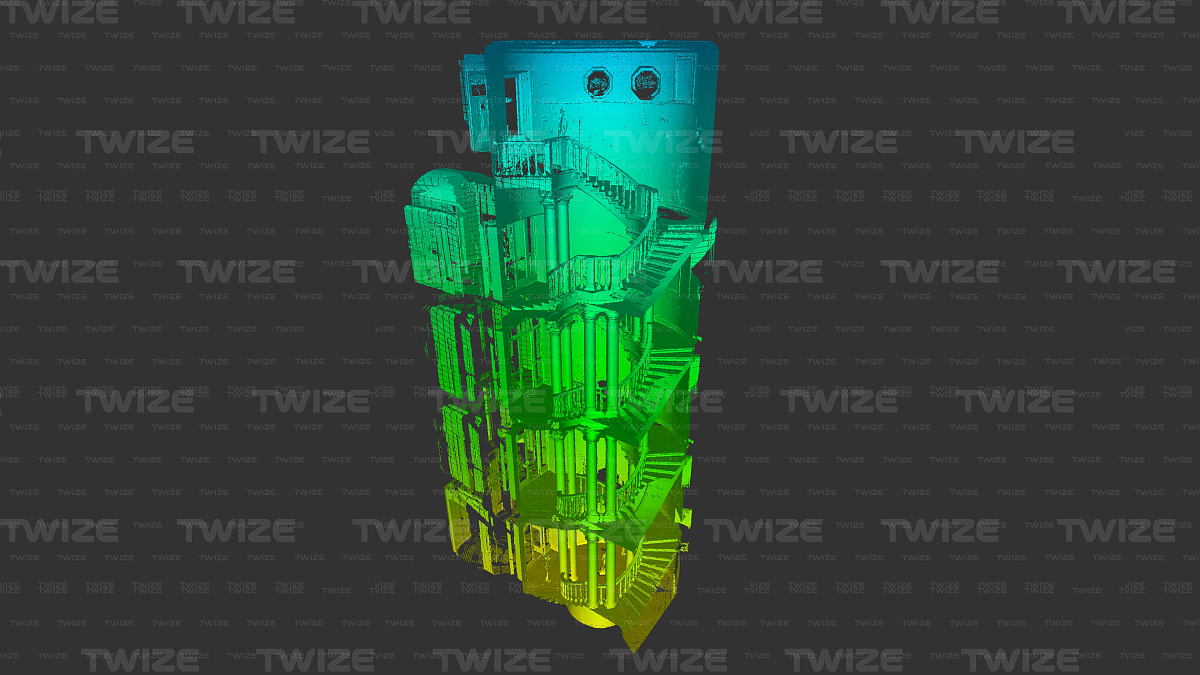

Восстановление паркетного покрытия и элементов лестниц доходного дома - вид 1 Процесс сканирования (фото 1) Увеличить Восстановление паркетного покрытия и элементов лестниц доходного дома - вид 2 Процесс сканирования (фото 2) Увеличить Восстановление паркетного покрытия и элементов лестниц доходного дома - вид 3 Облако точек лестничной группы и ее элементов (вид 1) Увеличить Восстановление паркетного покрытия и элементов лестниц доходного дома - вид 4 Облако точек лестничной группы и ее элементов (вид 2) Увеличить Восстановление паркетного покрытия и элементов лестниц доходного дома - вид 5 Облако точек лестничной группы и ее элементов (вид 3) Увеличить Восстановление паркетного покрытия и элементов лестниц доходного дома - вид 6 Облако точек лестничной группы и ее элементов (вид 4) Увеличить Восстановление паркетного покрытия и элементов лестниц доходного дома - вид 7 Облако точек лестничной группы и ее элементов (вид 5) Увеличить Восстановление паркетного покрытия и элементов лестниц доходного дома - вид 8 Облако точек лестничной группы и ее элементов (вид 6) Увеличить Восстановление паркетного покрытия и элементов лестниц доходного дома - вид 9 Облако точек лестничной группы и ее элементов (вид 7) Увеличить Восстановление паркетного покрытия и элементов лестниц доходного дома - вид 10 Облако точек лестничной группы и ее элементов (вид 8) Увеличить Восстановление паркетного покрытия и элементов лестниц доходного дома - вид 11 Облако точек лестничной группы и ее элементов (вид 9) Увеличить Восстановление паркетного покрытия и элементов лестниц доходного дома - вид 12 Облако точек лестничной группы и ее элементов (вид 10) Увеличить Восстановление паркетного покрытия и элементов лестниц доходного дома - вид 13 Облако точек лестничной группы и ее элементов (вид 11) Увеличить Восстановление паркетного покрытия и элементов лестниц доходного дома - вид 14 Облако точек лестничной группы и ее элементов (вид 12) Увеличить Восстановление паркетного покрытия и элементов лестниц доходного дома - вид 15 Облако точек лестничной группы и ее элементов (вид 13) Увеличить Восстановление паркетного покрытия и элементов лестниц доходного дома - вид 16 Облако точек лестничной группы и ее элементов (вид 14) Увеличить
  • 1 этап

    3D‑cканирование

    3D‑сканер:

    Faro Focus S150

    Тип сканера:

    лазерный стационарный

    Габаритные размеры объекта 3D‑сканирования:

    главная лестница - 7000 х 4000 х 18000 мм; винтовая лестница - 5000 х 5000 х 21000 мм

    Количество установок сканера:

    44 установки

    Используемое ПО:

    FARO SCENE

    Точность данных сканирования:

    3 мм

    Время сканирования:

    3 часа

    Результат 3D‑сканирования:

    облако точек лестниц с установками 3D‑сканера размещенными в единой системе координат

    Формат файла:

    .RCP
