Воссоздание 3D-модели электромеханического затвора

  • ЗD‑сканирование
  • ЗD‑моделирование

Задача

Воссоздать 3D‑модель электромеханического затвора багажного отсека мотоцикла по скану.

Решение

Проведено 3D‑сканирование корпуса, построена твердотельная 3D‑модель.

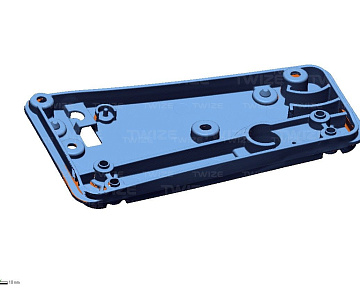

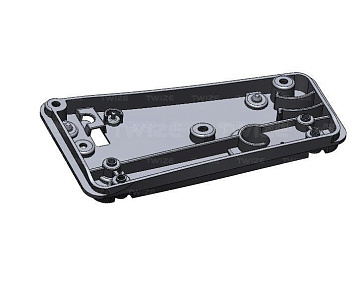

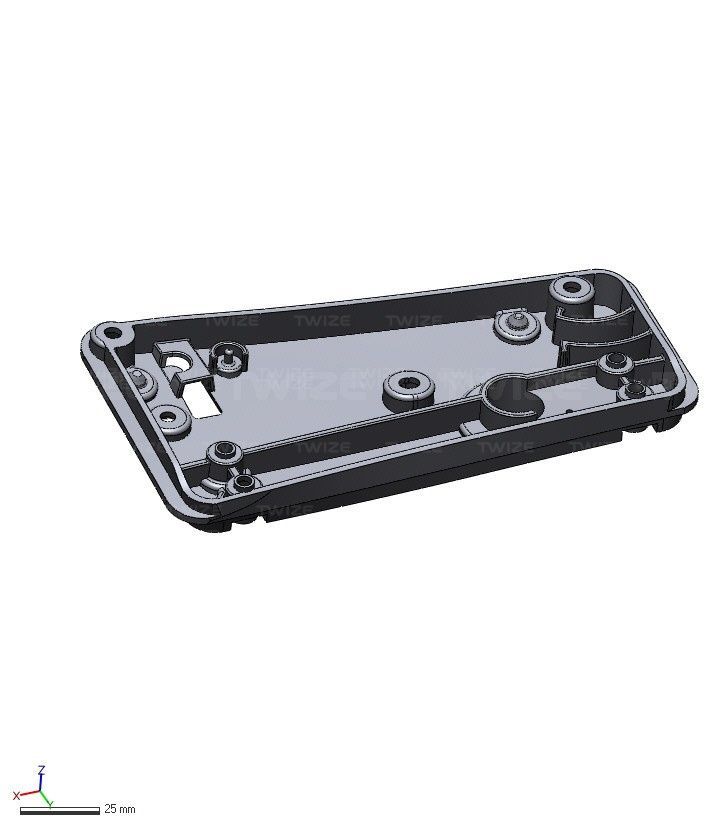

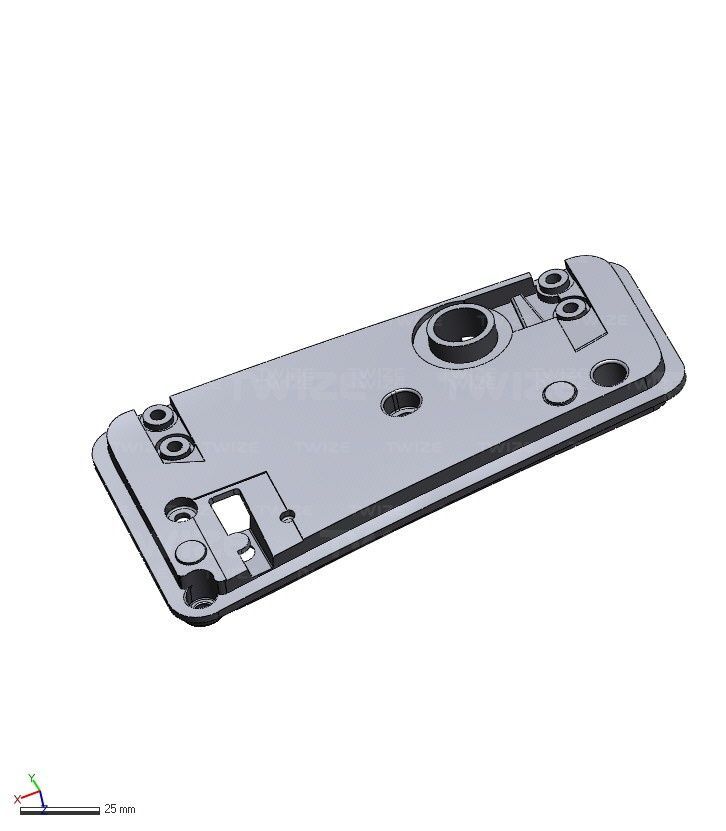

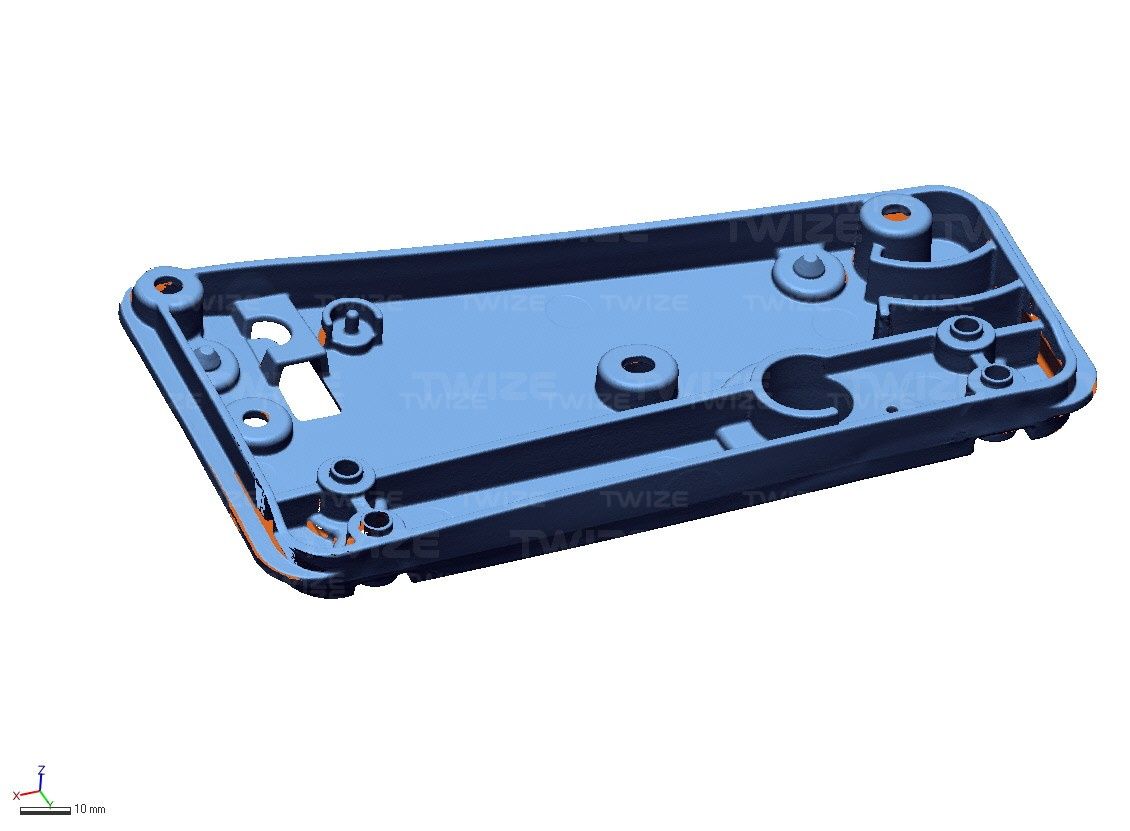

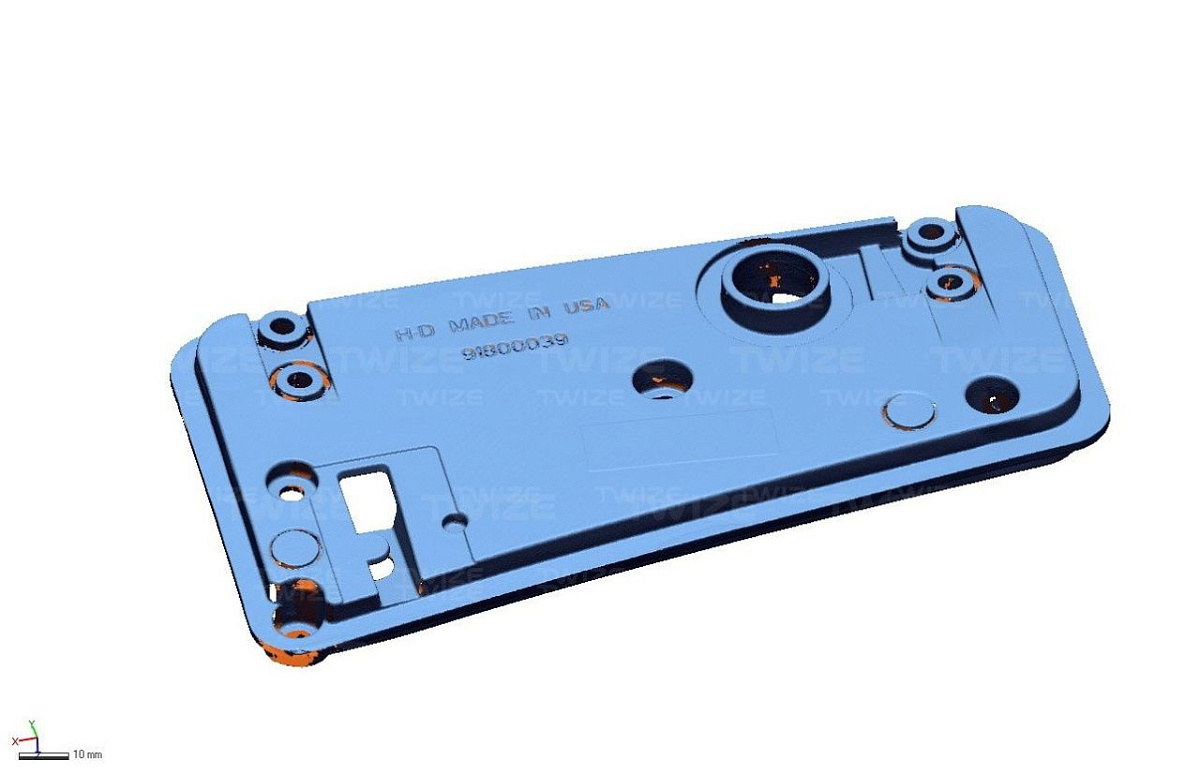

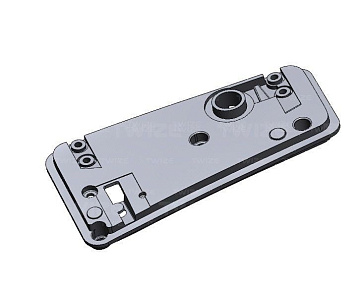

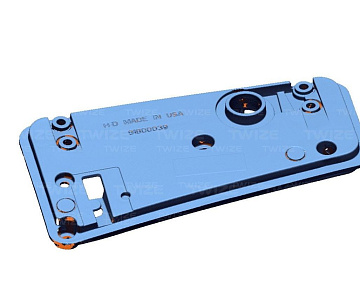

Воссоздание 3D-модели электромеханического затвора - вид 1 Облако точек корпуса (вид 1) Увеличить Воссоздание 3D-модели электромеханического затвора - вид 2 Облако точек корпуса (вид 2) Увеличить Воссоздание 3D-модели электромеханического затвора - вид 3 3D-модель корпуса (вид 1) Увеличить Воссоздание 3D-модели электромеханического затвора - вид 4 3D-модель корпуса (вид 2) Увеличить
  • 1 этап

    3D‑сканирование

    3D‑сканер:

    Solutionix Rexcan CS2+

    Тип сканера:

    лазерный стационарный

    Габаритные размеры объекта 3D‑сканирования:

    180 х 90 x 30 мм

    Точность данных сканирования:

    20 микрон

    Время сканирования:

    0,5 часа

    Результат сканирования:

    высокополигональная 3D‑модель элемента корпуса

    Формат файла:

    .STL

  • 2 этап

    3D‑моделирование (Обратное проектирование)

    Используемое ПО:

    Geomagic Design X

    Время на твердотельное моделирование:

    2 часа

    Результат работы:

    твердотельные 3D‑модели корпуса, пригодные для дальнейшего конструирования электромеханического замка на их основе
