Создание чертежей промышленной детали горнодобывающего оборудования

  • ЗD-моделирование
  • ЗD-сканирование

Задача

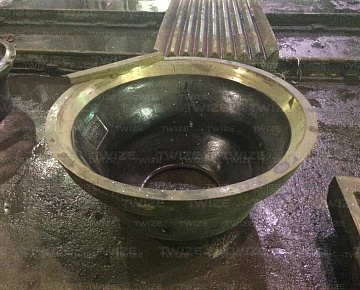

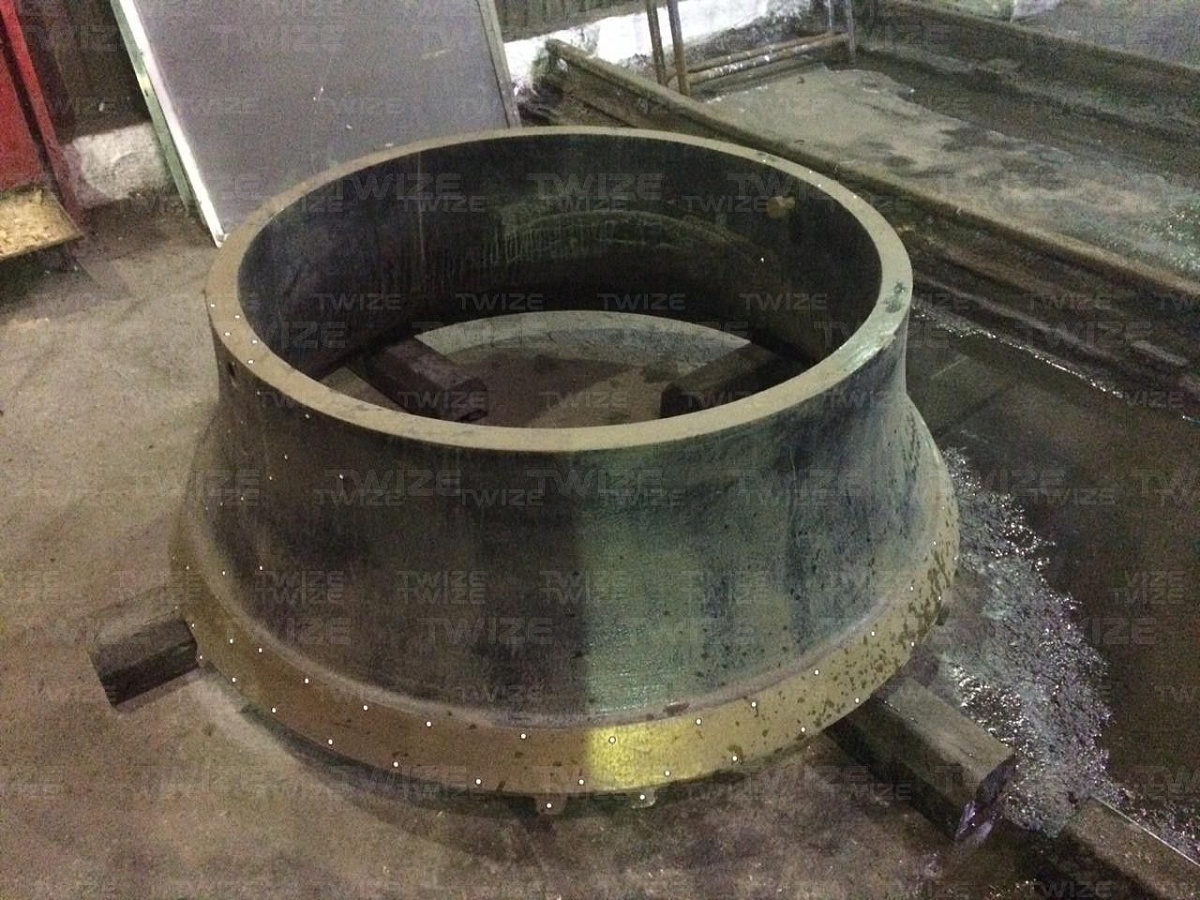

Воспроизвести в твердотельном файле обечайку, повторяющие исходное изделие с точностью 0,3 мм. Предоставить клиенту чертеж обечайки.

Решение

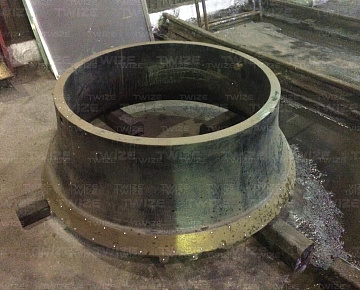

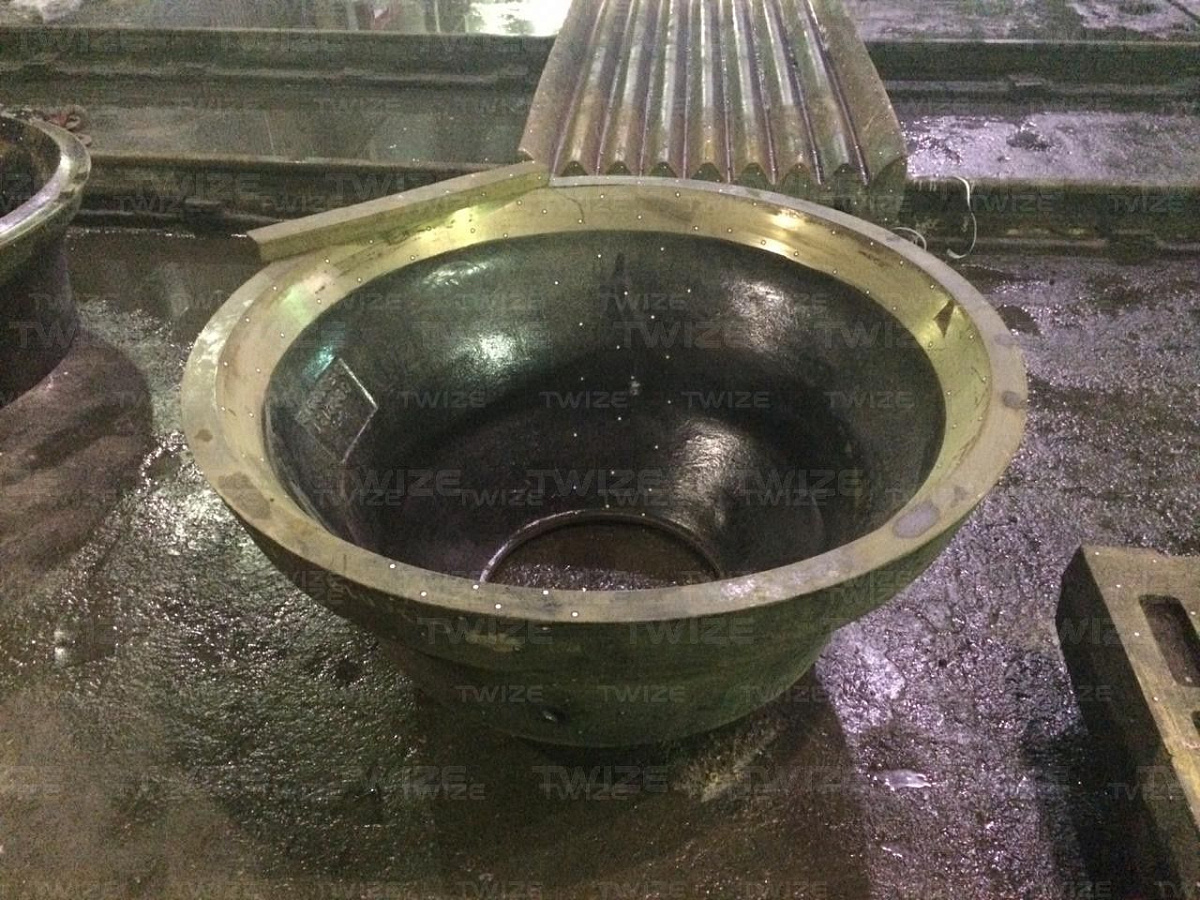

Провести 3D-сканирование оригинальной детали, построить твердотельную 3D-модель. Составить комплект чертежей обечайки.

  • 1 Этап

    3D-сканирование

    3D-сканер:

    HandyScan 700

    Тип сканера:

    лазерный ручной

    Габаритные размеры объекта 3D-сканирования:

    1580 х 3435 х 665 мм

    Точность данных сканирования:

    30 микрон

    Время сканирования:

    4,5 часа

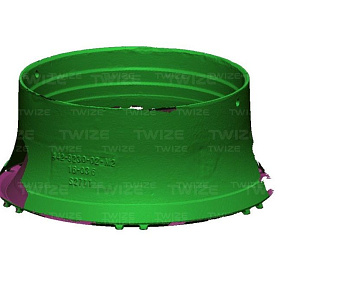

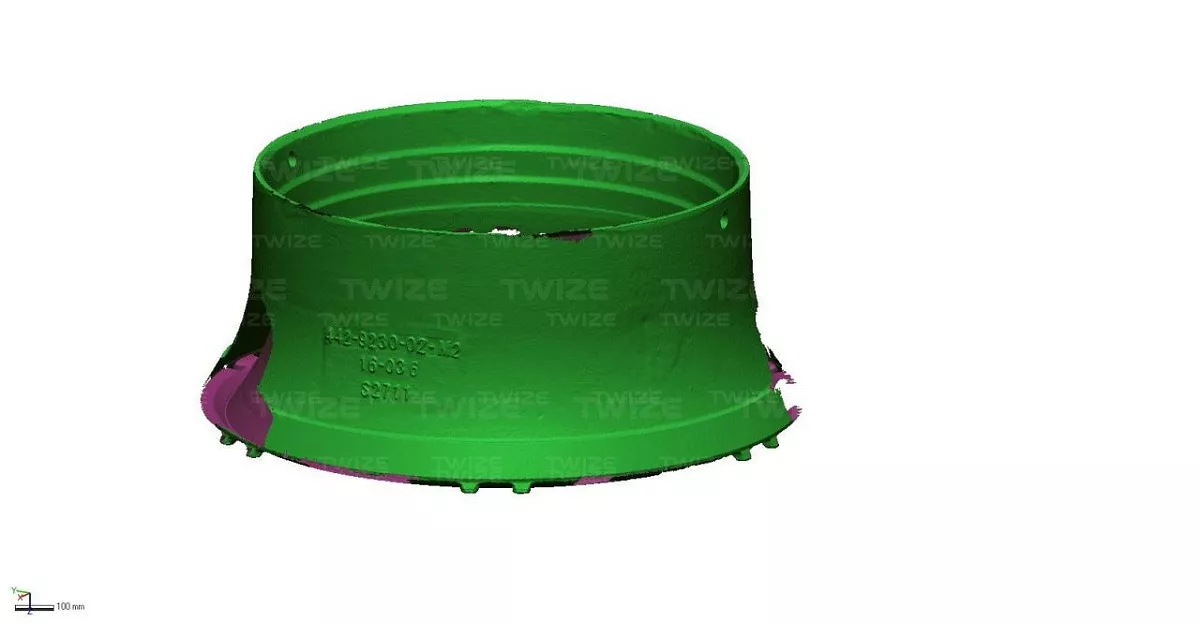

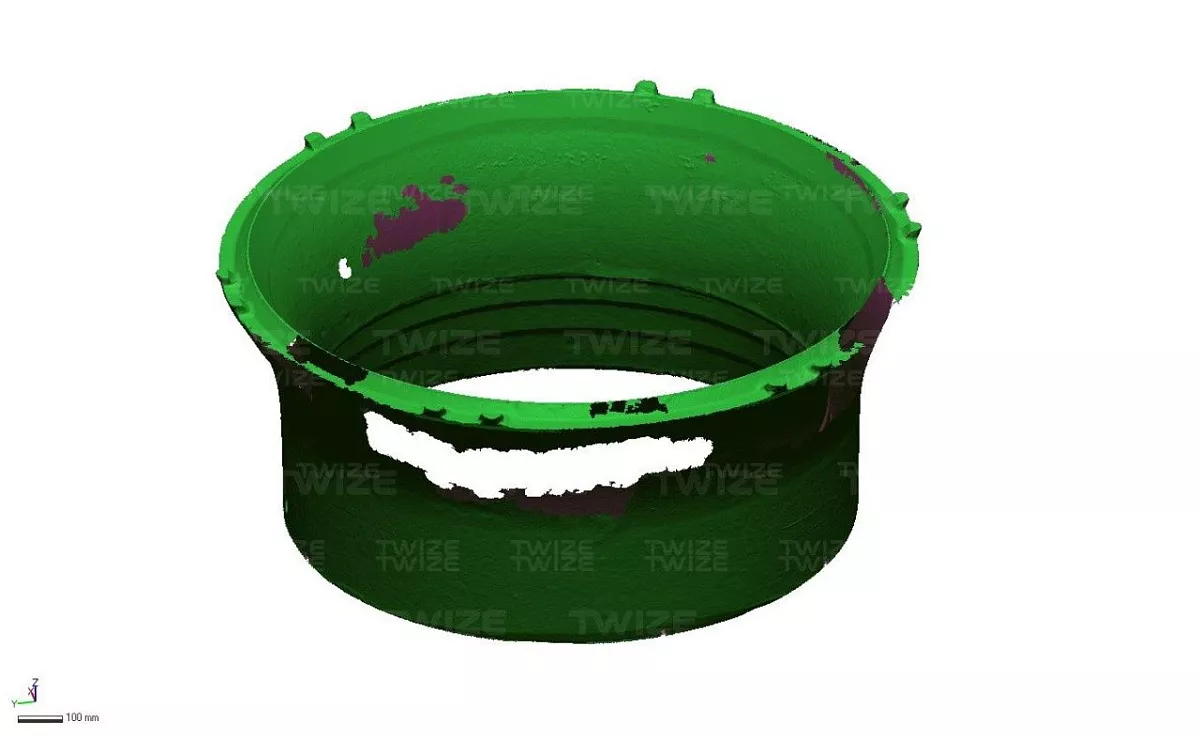

    Результат сканирования:

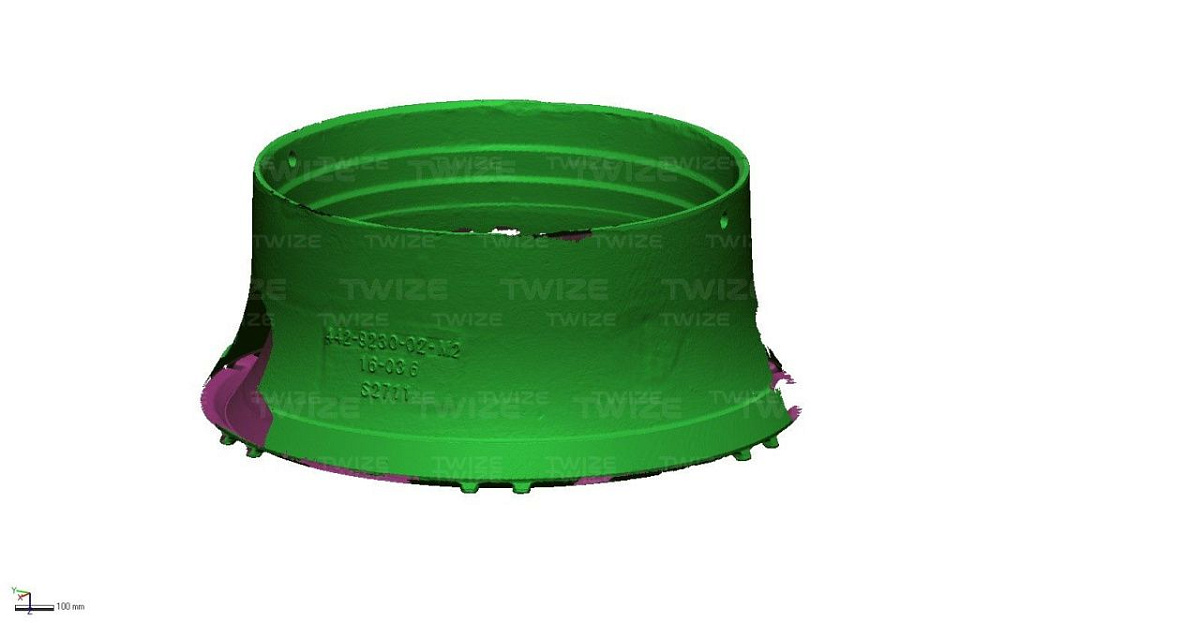

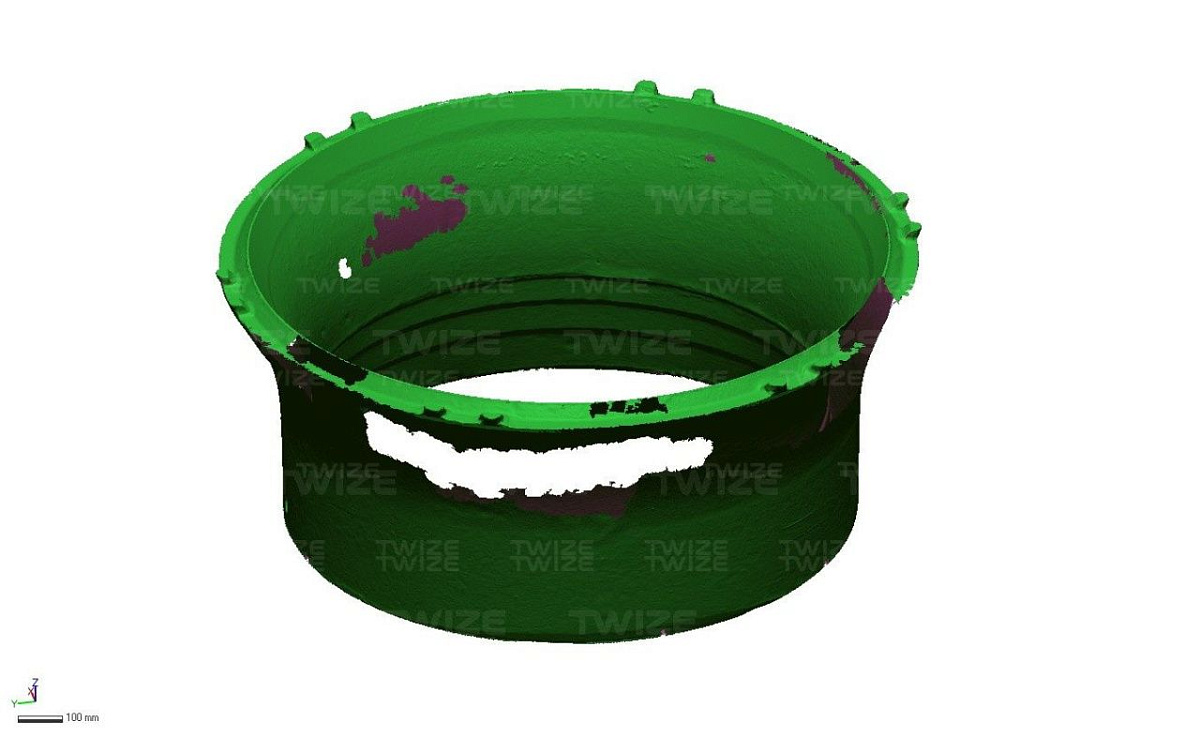

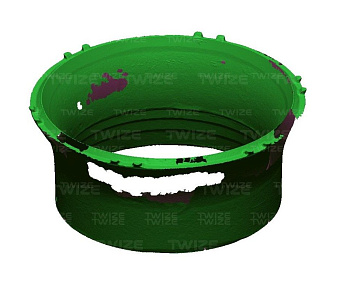

    высокополигональная 3D-модель обечайки

    Формат файла:

    .STL

  • 2 Этап

    3D-моделирование

    Используемое ПО:

    Geomagic Design X

    Время на твердотельное моделирование:

    12 часов

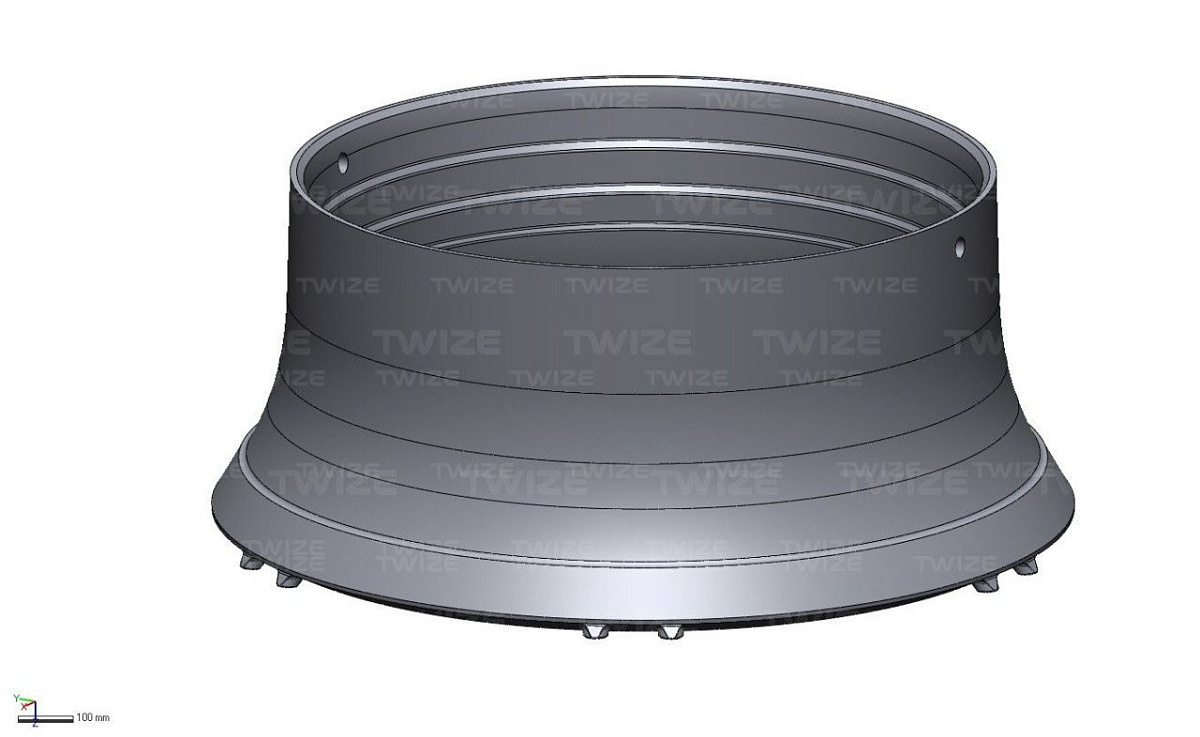

    Результат работы:

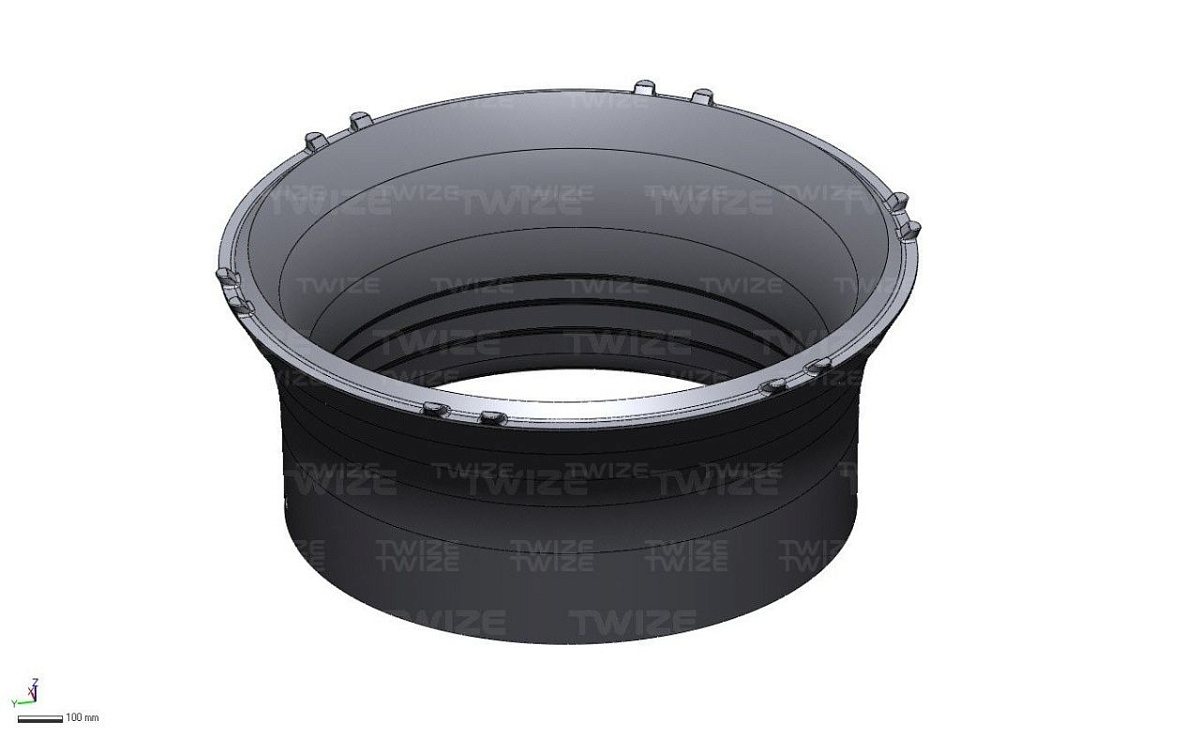

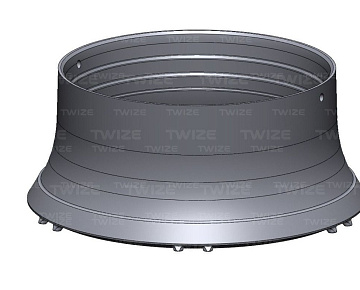

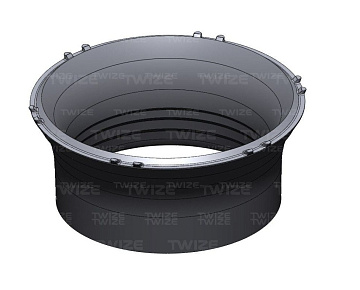

    твердотельная 3D-модель обечайки

    Формат файла:

    .x_t, .igs, .stp

  • 3 Этап

    Создание чертежей

    Время на создание чертежей:

    12 часов

    Результат работы:

    чертеж обечайки

    Формат файла:

    .DWG и .PDF
