3D-сканирование формообразующих трамвая

Задача

Получить 3D-модели переднего и заднего отсека формообразующих кабины трамвая для последующего контроля отклонения геометрии формообразующих силами заказчика. Всего 4 формы: передняя внутренняя\внешняя и задняя внутренняя\внешняя

Решение

Выехать к заказчику, провести 3D-сканирование формообразующих кабины трамвая

  • 1 Этап

    3D-сканирование

    3D-сканер:

    HandySCAN 700

    Тип сканера:

    лазерный портативный

    Габаритные размеры объекта 3D-сканирования:

    3200х 2600 х 2400мм

    Точность данных сканирования:

    300 микрон

    Время сканирования:

    8 часов

    Результат 3D-сканирования:

    высокополигональные 3D-модели внешней и внутренней геометрии формообразующих кабины трамвая.

    Формат файла:

    .STL

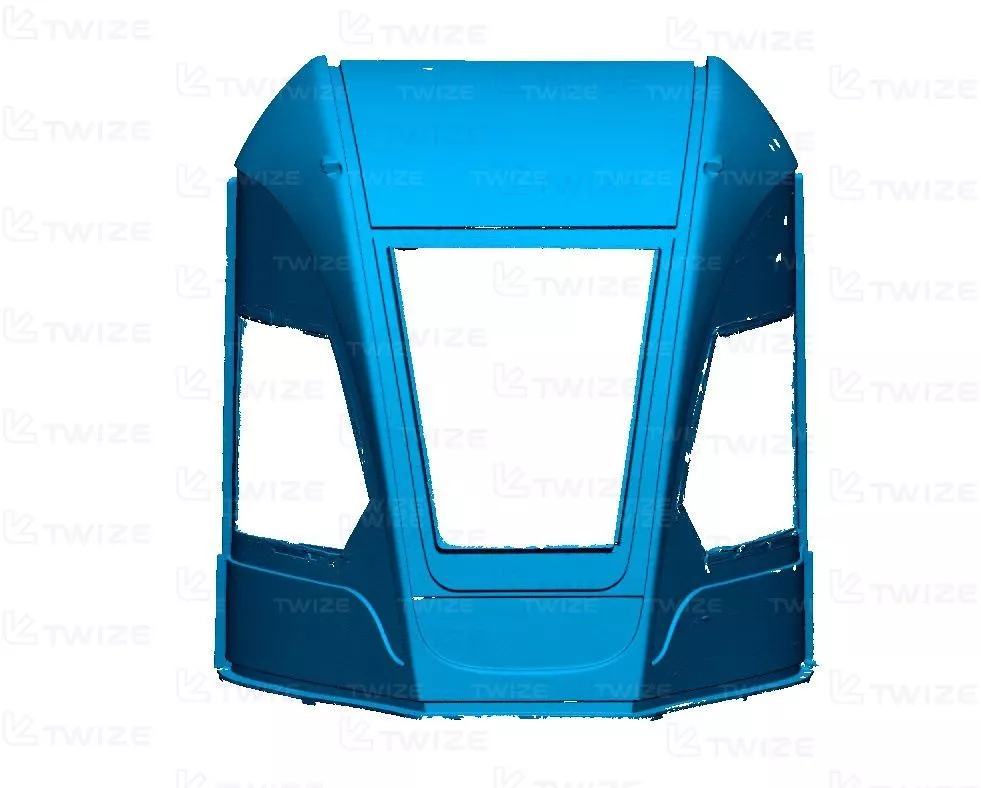

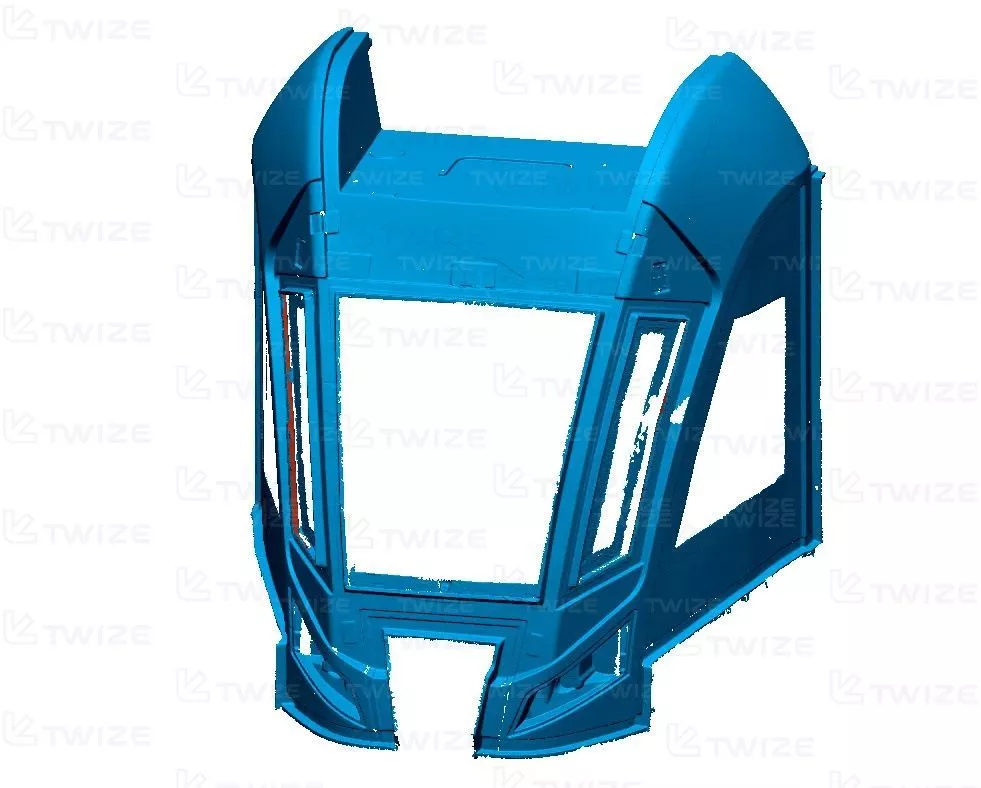

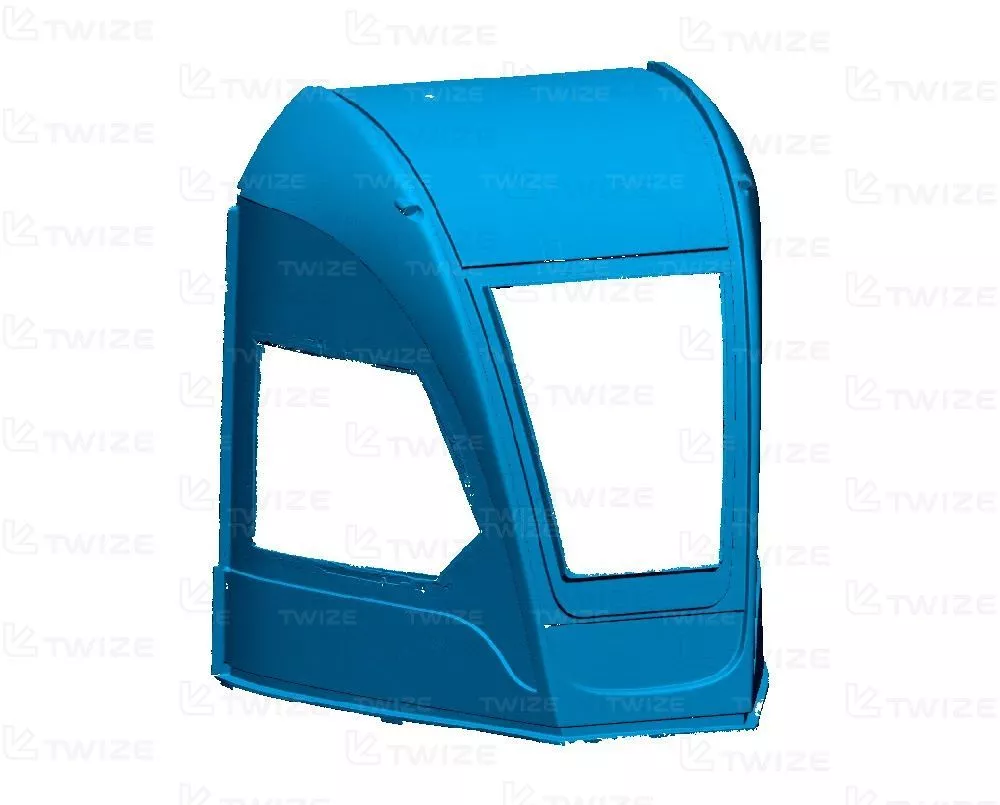

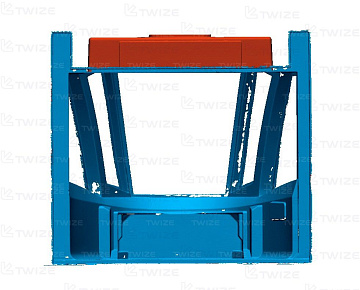

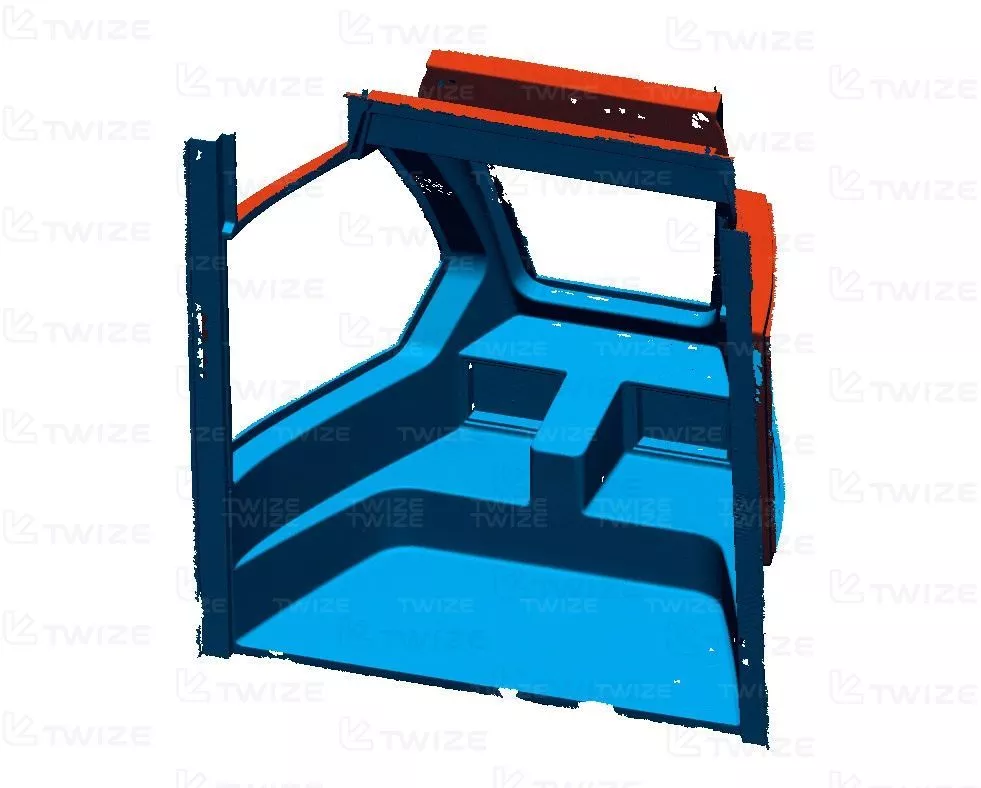

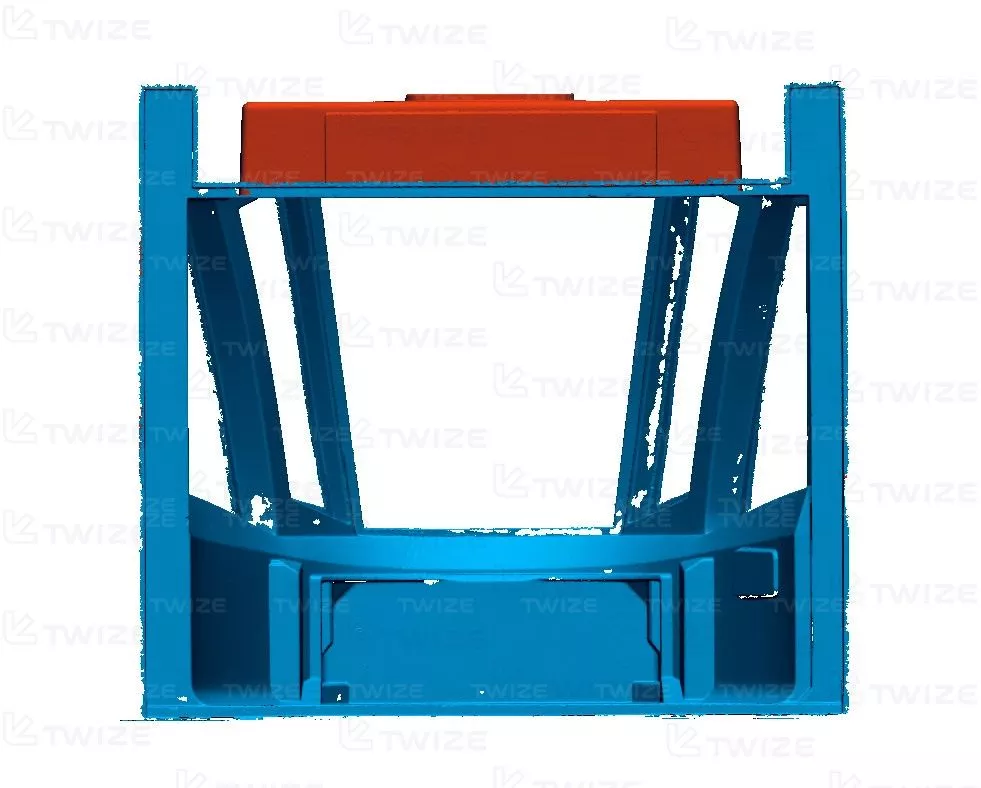

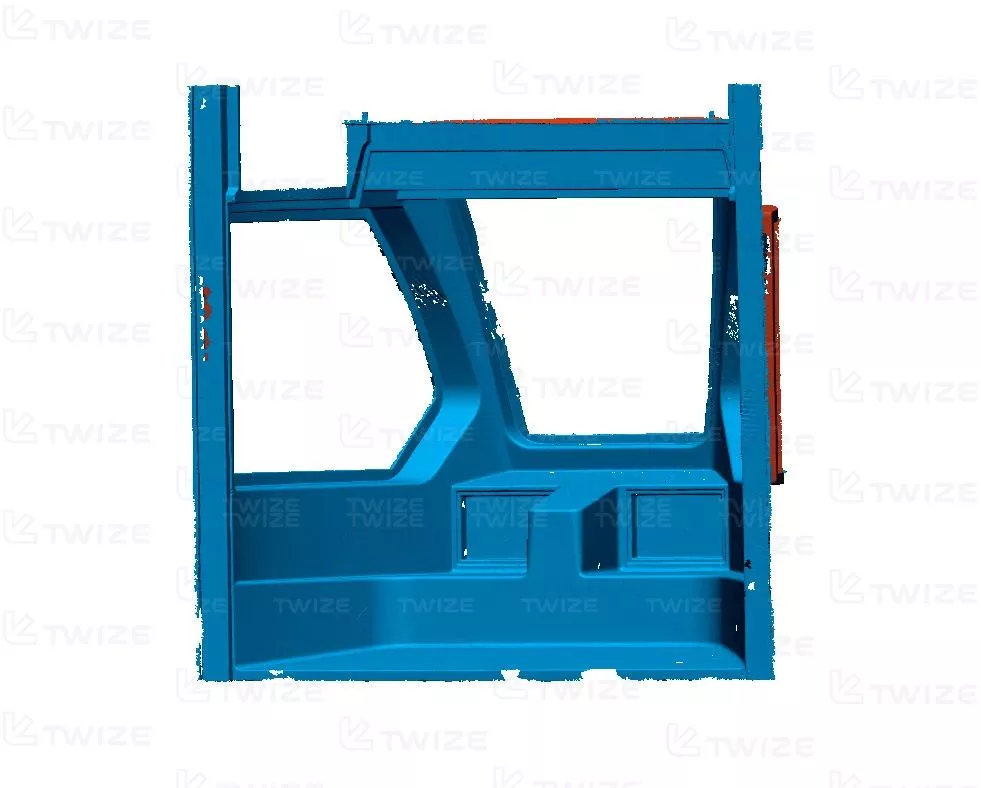

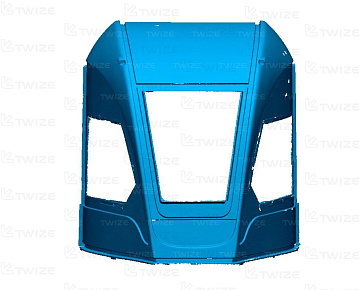

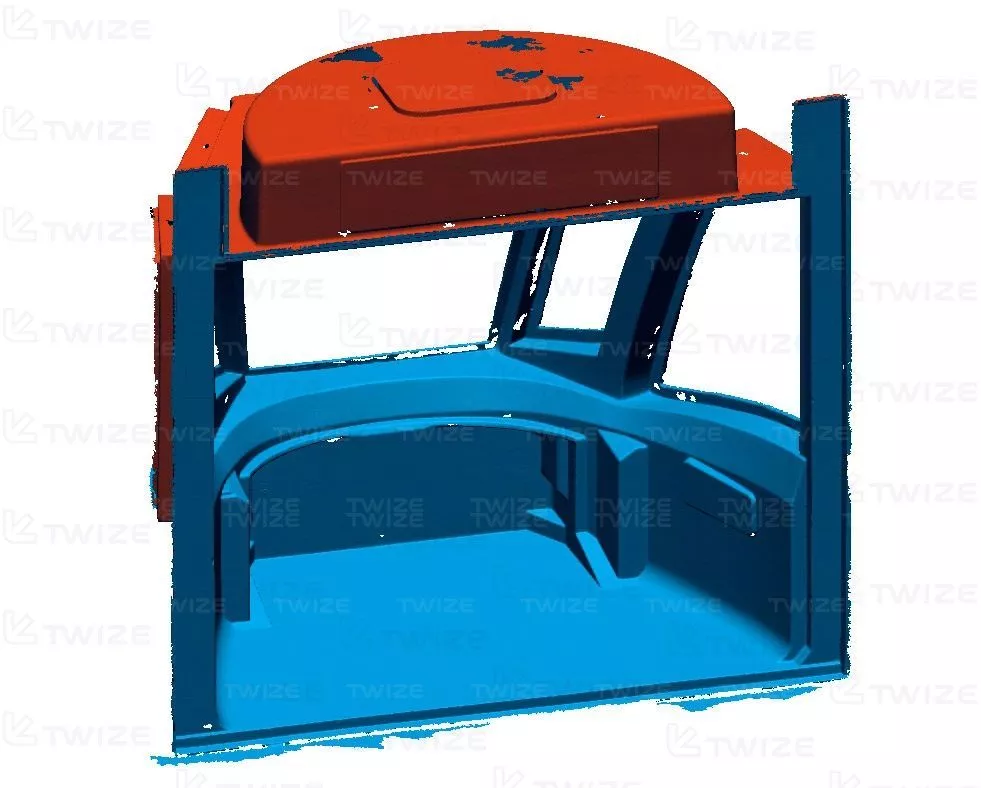

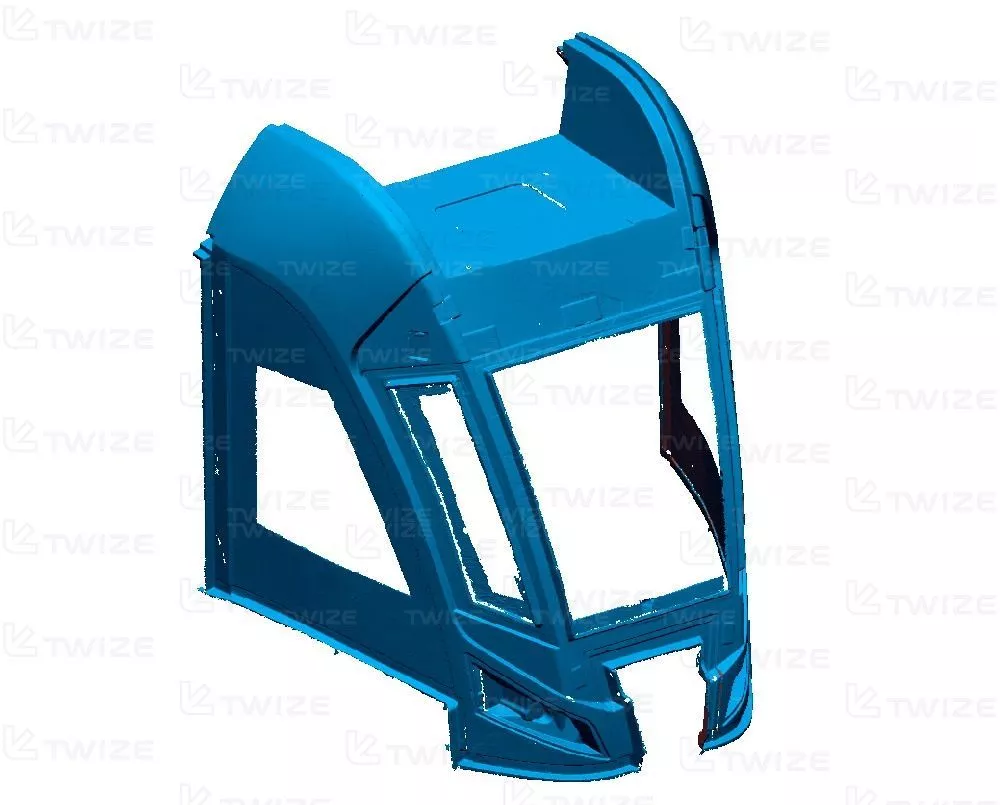

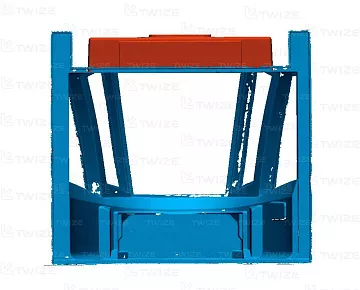

  • Результат сканирования кабины трамвая (первая плоскость)

  • Результат сканирования кабины трамвая (вторая плоскость)

  • Результат сканирования кабины трамвая (третья плоскость)

  • Результат сканирования кабины трамвая (четвертая плоскость)

  • Результат сканирования кабины трамвая (пятая плоскость)

  • Результат сканирования кабины трамвая (шестая плоскость)

  • Результат сканирования кабины трамвая (седьмая плоскость)

  • Результат сканирования кабины трамвая (восьмая плоскость)

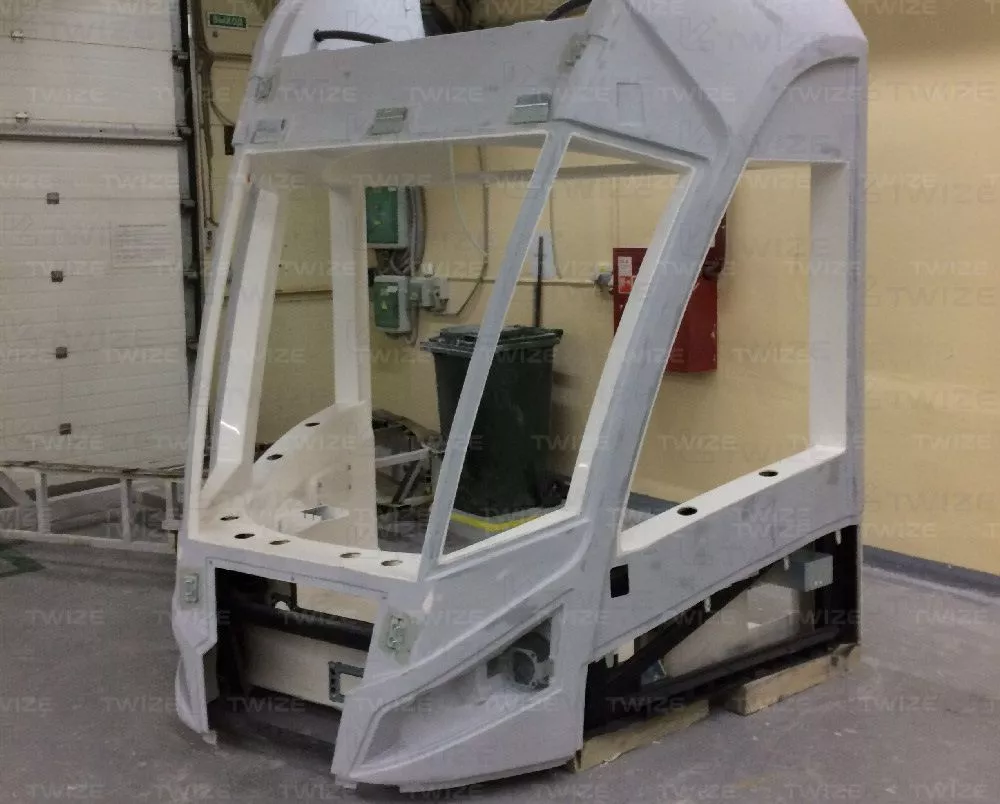

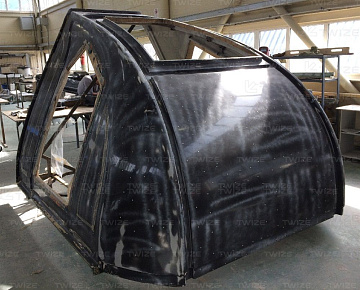

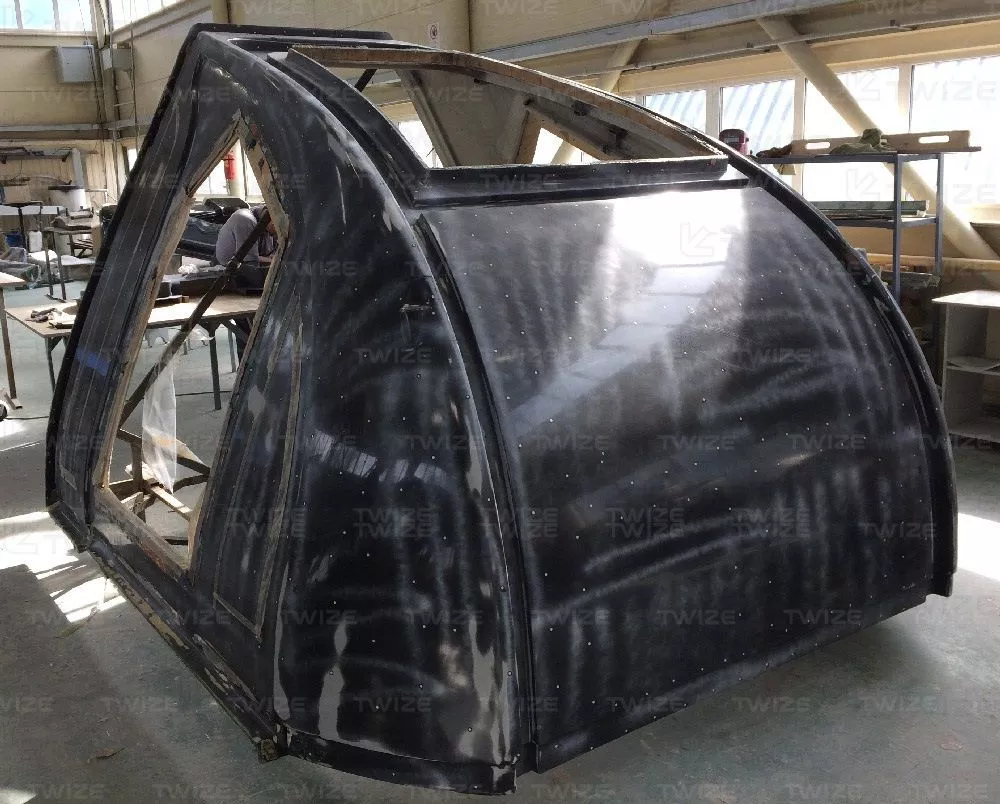

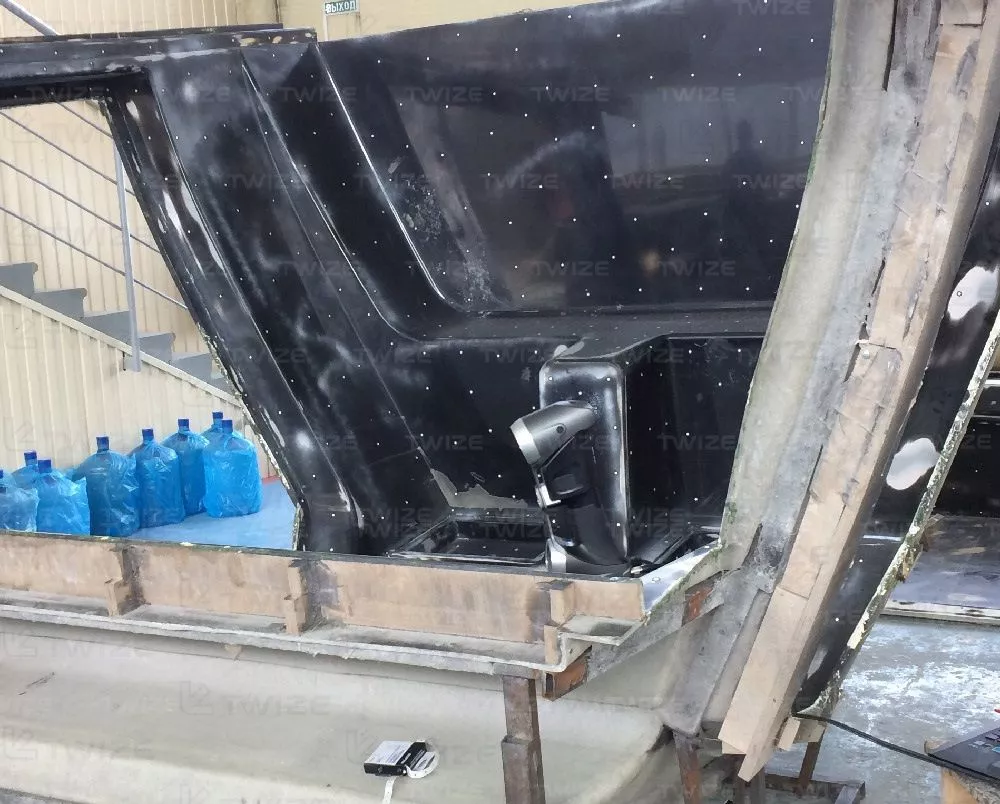

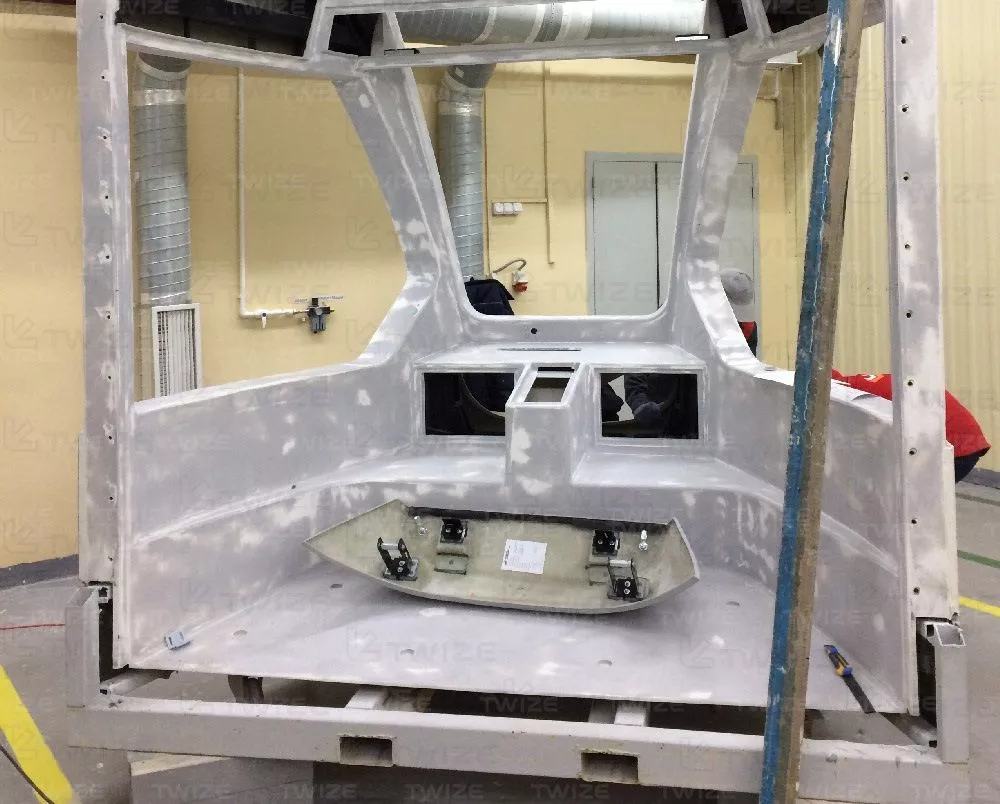

  • Эталонная модель кабины трамвая (фото 1)

  • Эталонная модель кабины трамвая (фото 2)

  • Эталонная модель кабины трамвая (фото 3)

  • Эталонная модель кабины трамвая (фото 4)
