3D‑сканирование установки по производству аммиака

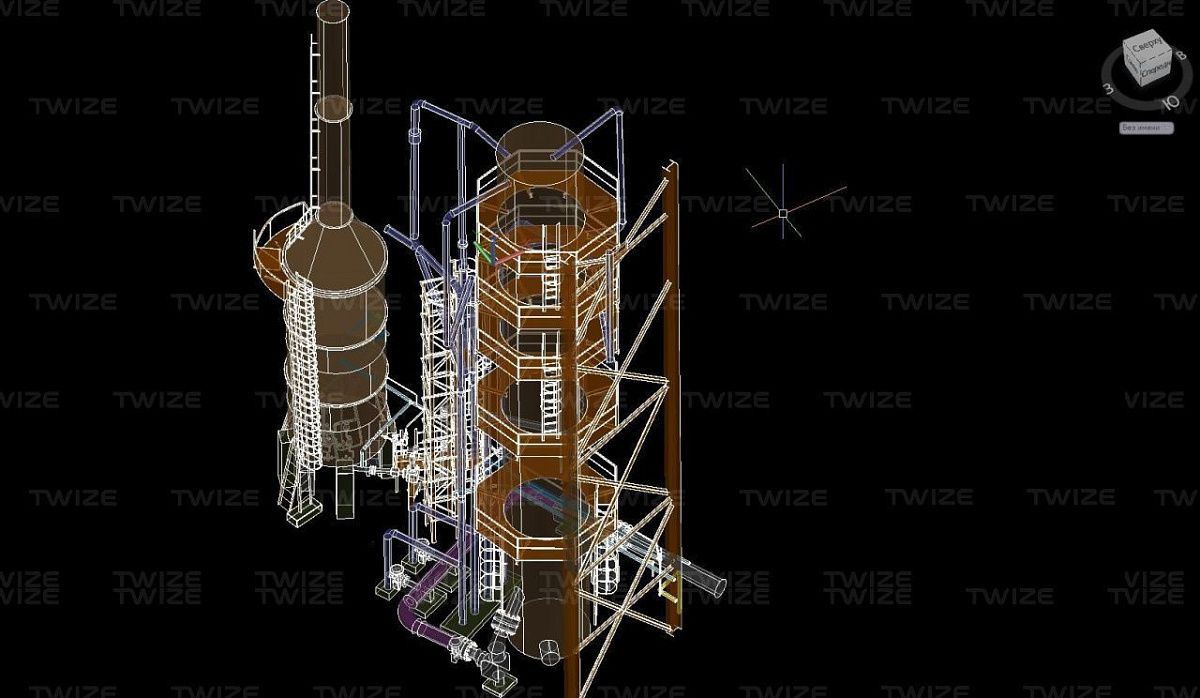

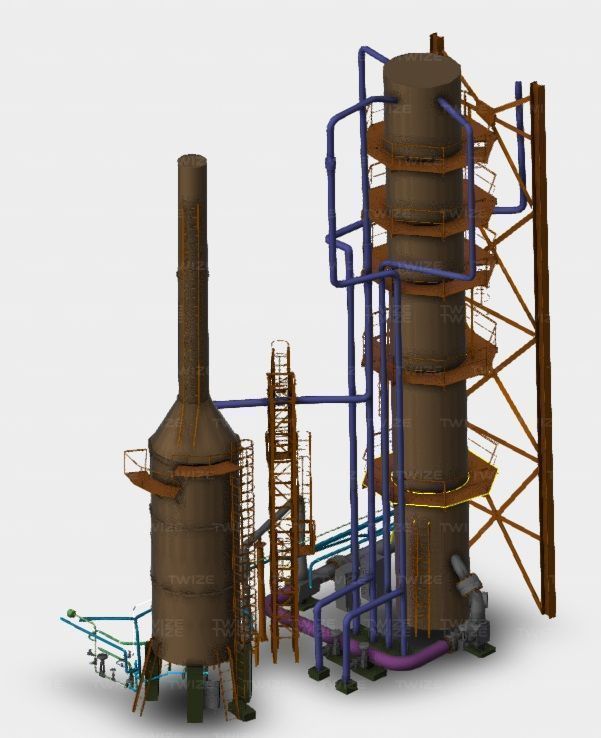

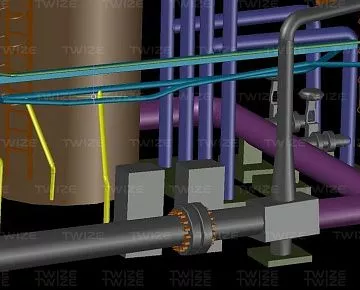

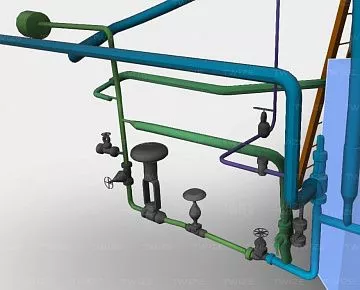

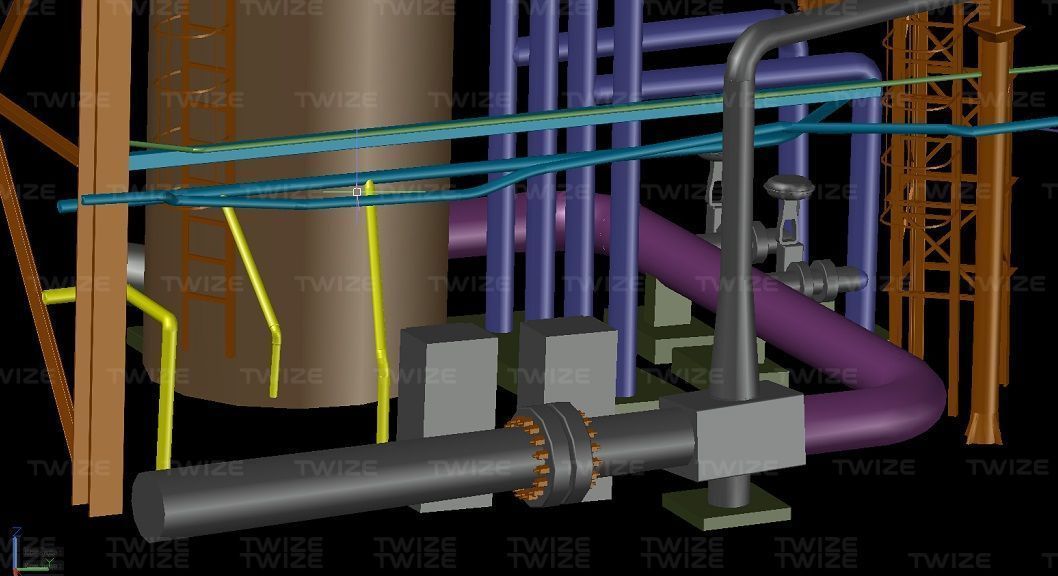

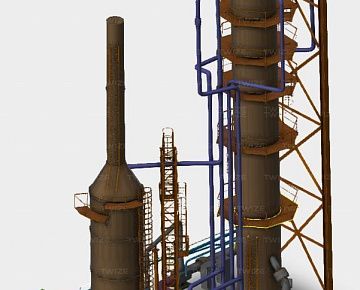

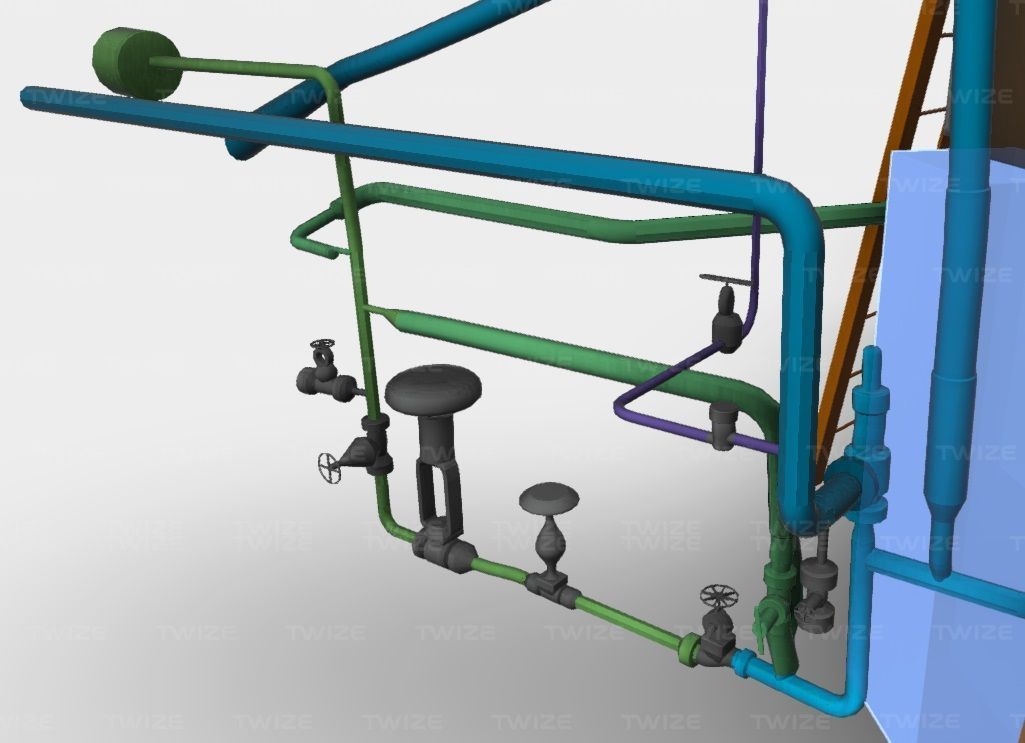

  • ЗD-моделирование
  • ЗD-сканирование

Задача

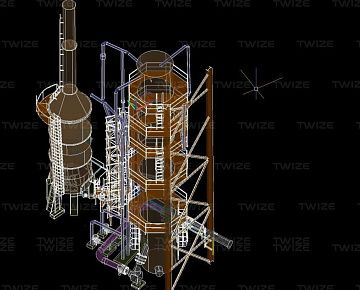

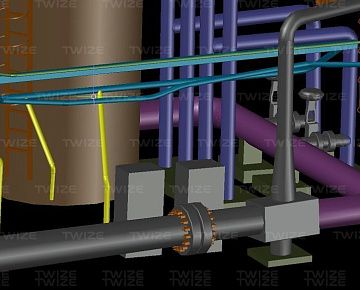

Провести 3D‑сканирование установки по производству аммиака «ЭТАЖЕРКА» для задачи BIM-проектирования и внедрения дополнительного узла «СТОЙКА».

Решение

Для сканирования установки по производству аммиака, специалисты компании "Twize" выехали к заказчику, где было проведено 3D‑сканирование в условиях, опасных для жизни. Для выполнения работ узел «ЭТАЖЕРКА» приостанавливал работу на 3 дня.

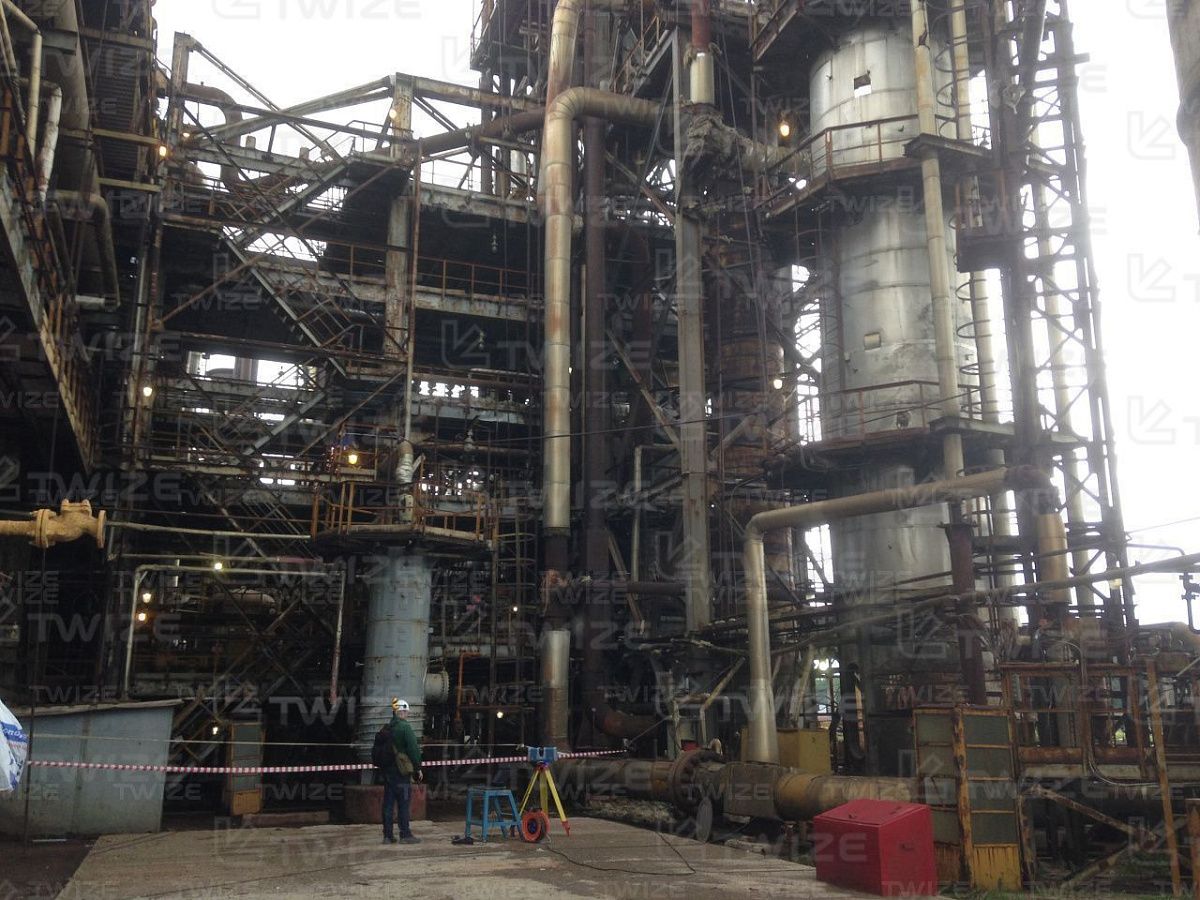

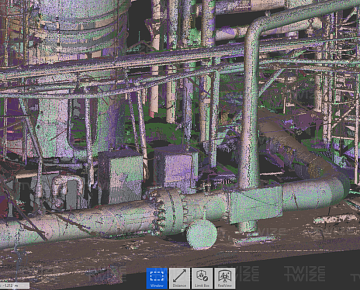

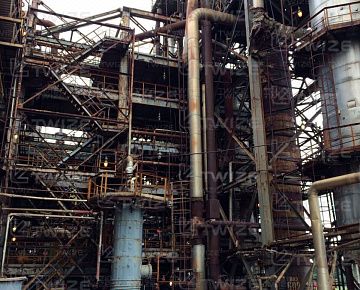

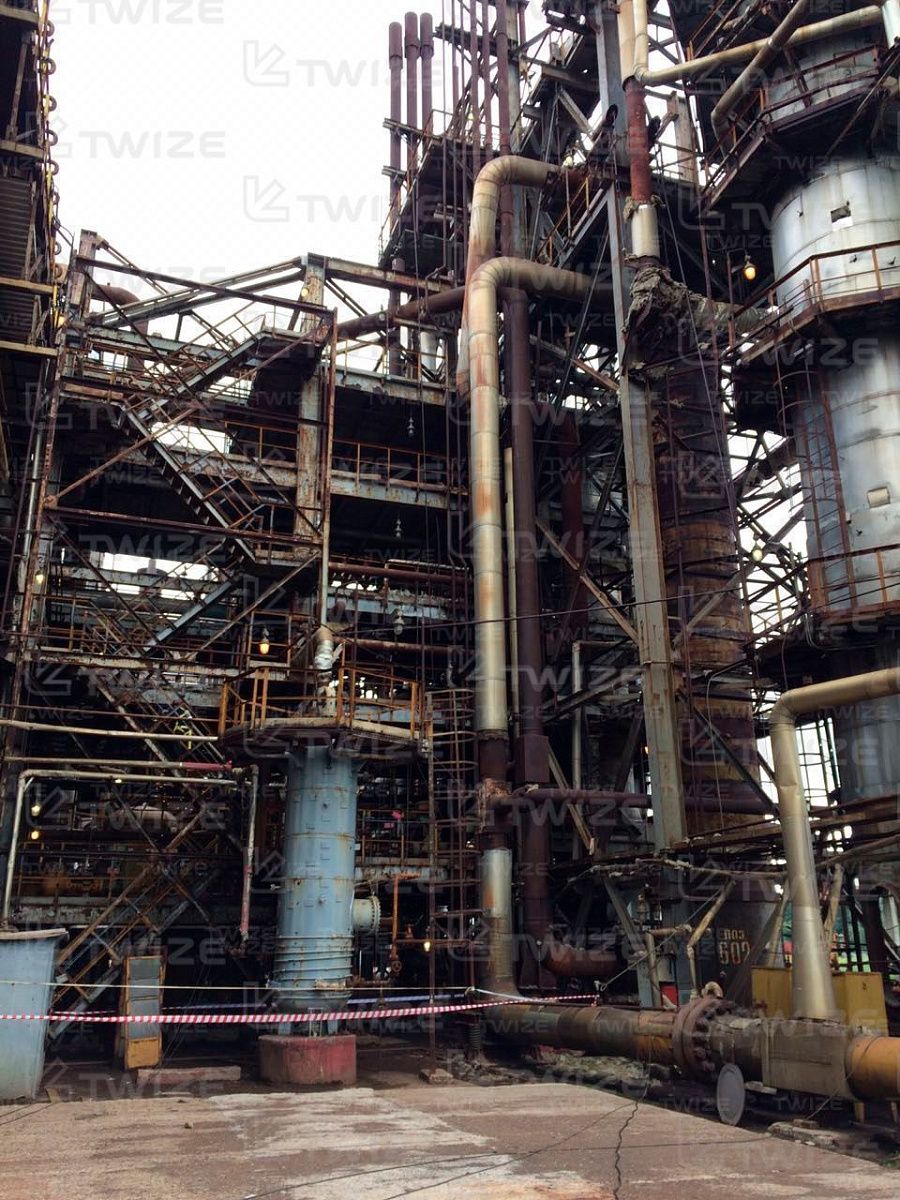

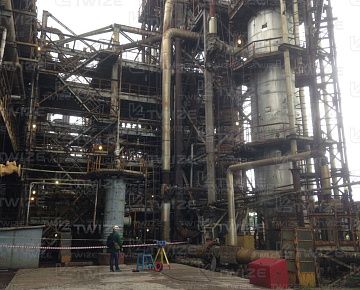

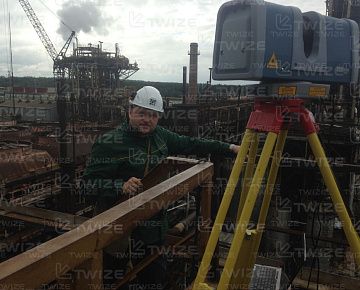

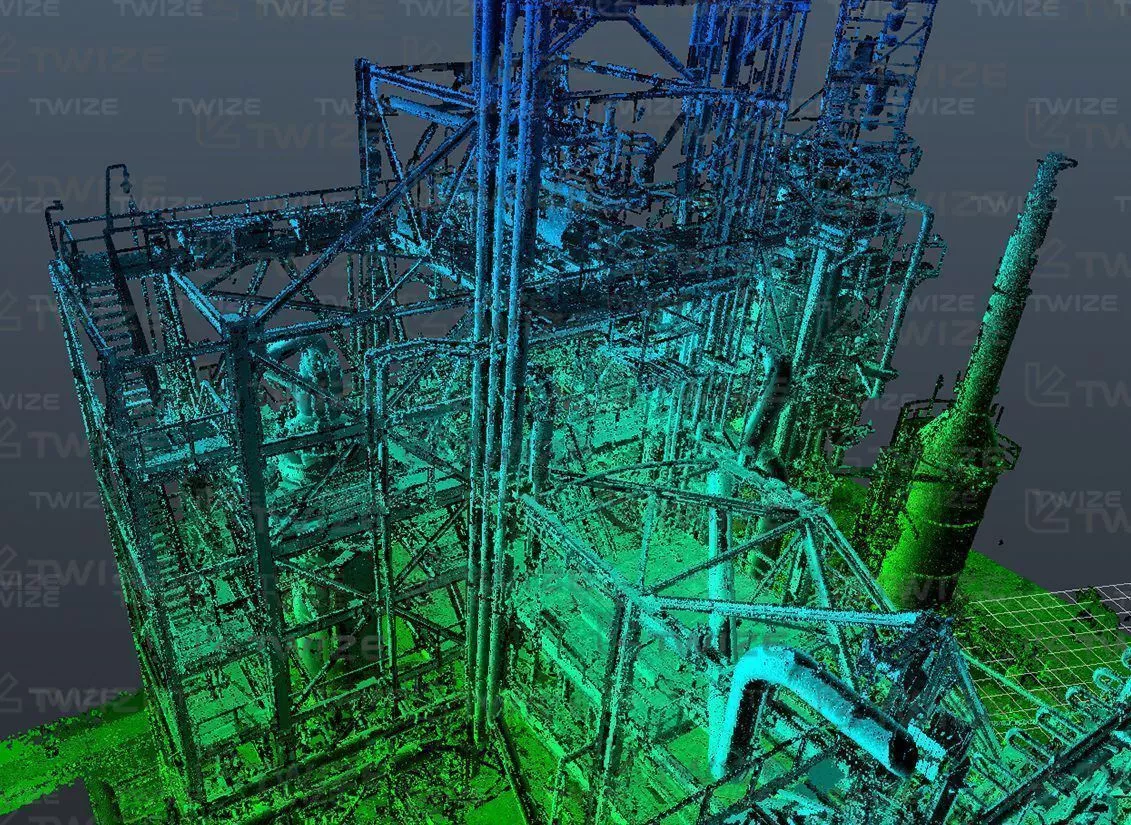

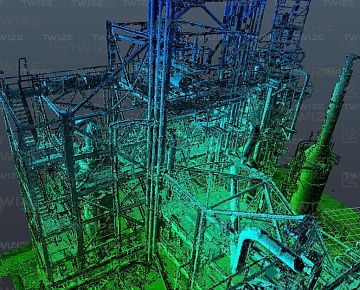

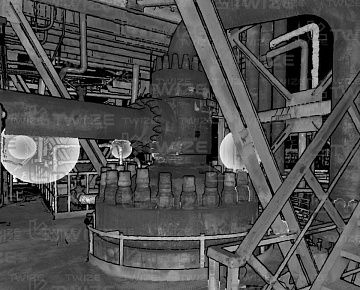

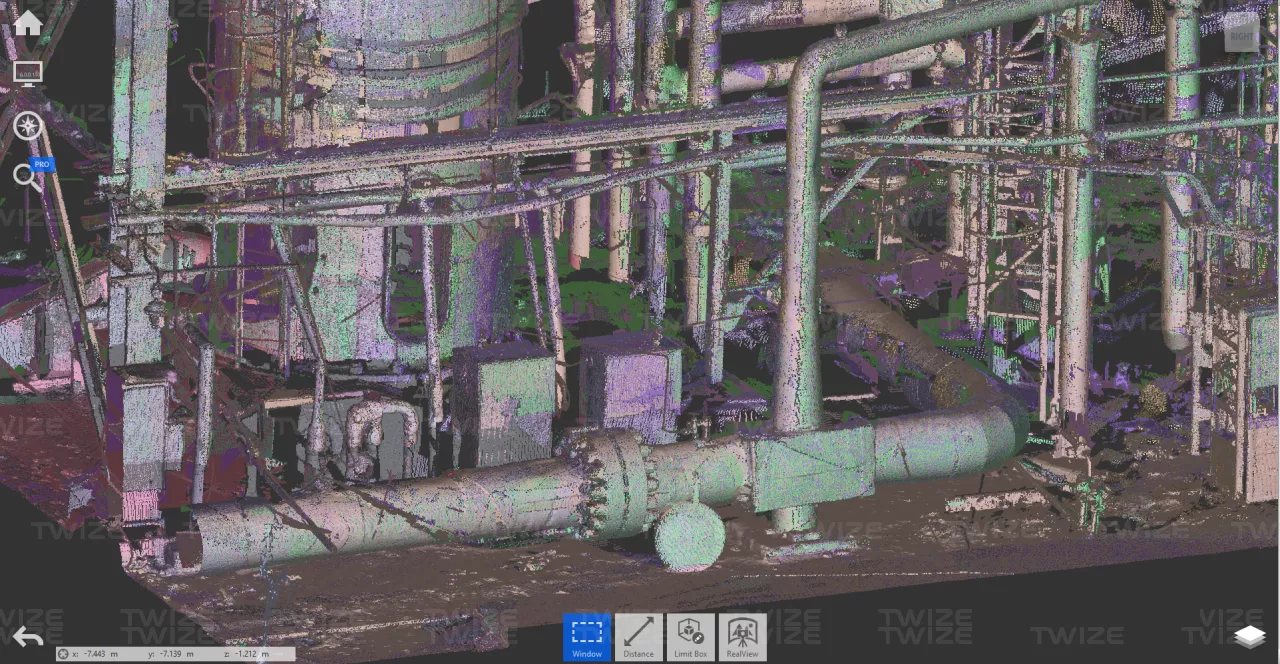

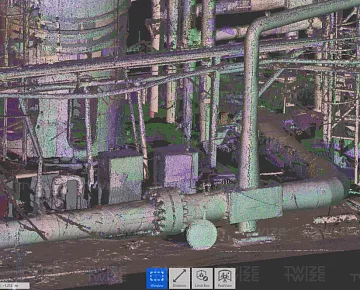

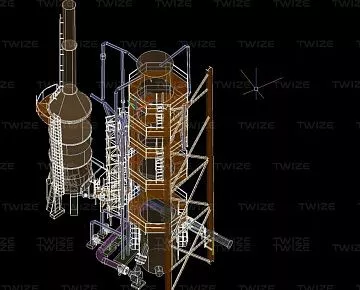

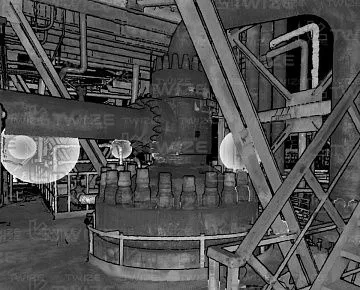

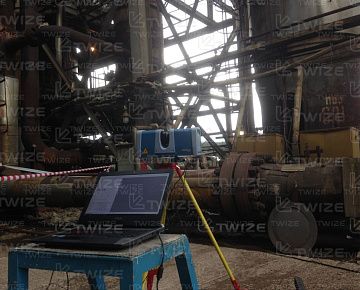

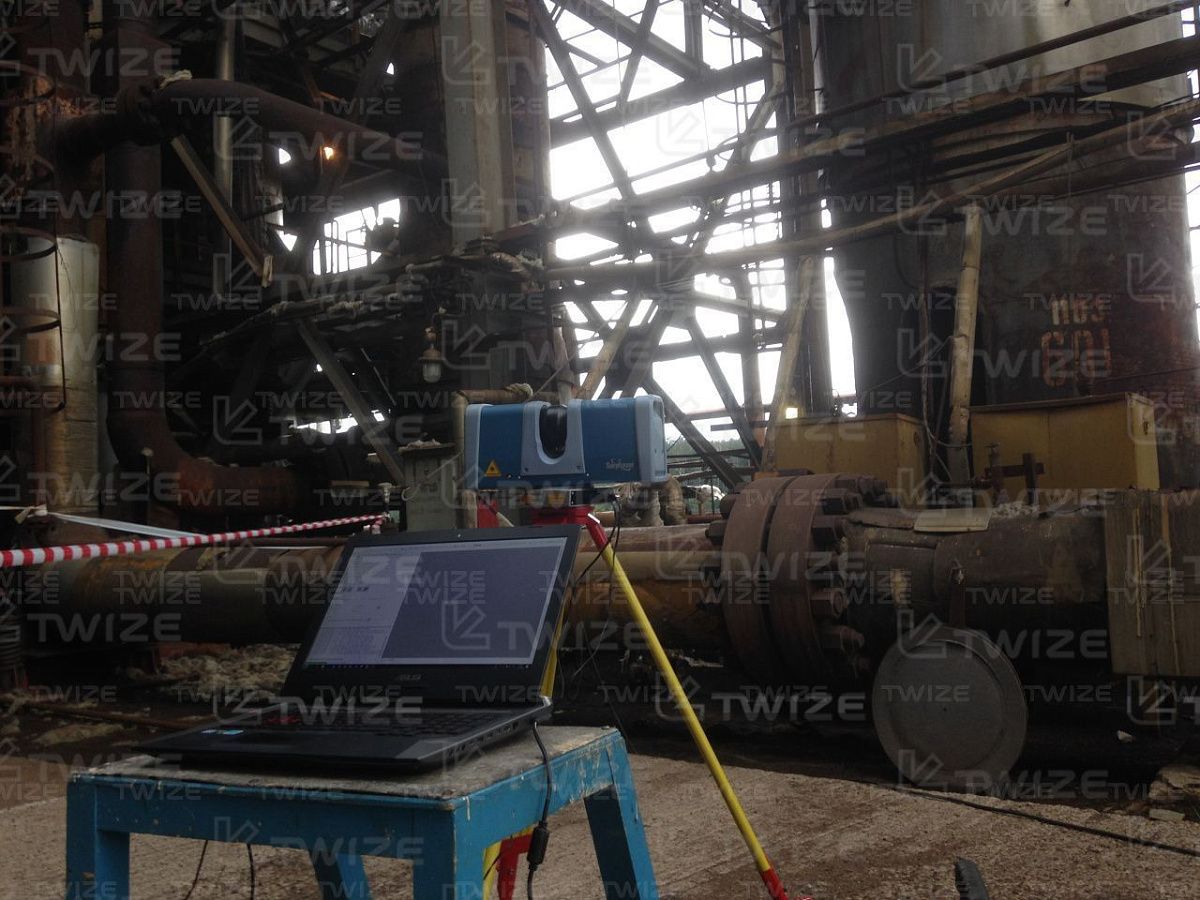

3D‑сканирование установки по производству аммиака - вид 1 Облако точек установки, вид 1 Увеличить 3D‑сканирование установки по производству аммиака - вид 2 Облако точек установки, вид 2 Увеличить 3D‑сканирование установки по производству аммиака - вид 3 Облако точек установки, вид 3 Увеличить 3D‑сканирование установки по производству аммиака - вид 4 Облако точек установки, вид 4 Увеличить 3D‑сканирование установки по производству аммиака - вид 5 Облако точек установки, вид 5 Увеличить 3D‑сканирование установки по производству аммиака - вид 6 Процесс сканирования установки по производству аммиака, фото 1 Увеличить 3D‑сканирование установки по производству аммиака - вид 7 Процесс сканирования установки по производству аммиака, фото 2 Увеличить 3D‑сканирование установки по производству аммиака - вид 8 Фото установки по производству аммиака, фото 1 Увеличить 3D‑сканирование установки по производству аммиака - вид 9 Процесс сканирования установки по производству аммиака, фото 2 Увеличить 3D‑сканирование установки по производству аммиака - вид 10 Фото установки по производству аммиака, фото 3 Увеличить 3D‑сканирование установки по производству аммиака - вид 11 Процесс сканирования установки по производству аммиака, фото 3 Увеличить
  • 1 этап

    3D-сканирование

    3D-сканер:

    Surphaser 25HSX

    Тип сканера:

    лазерный дальномер

    Габаритные размеры объекта 3D-сканирования:

    20 х 20 х 32 м

    Точность данных сканирования:

    200 микрон на 10 метров расстояния

    Время сканирования:

    16 часов

    Результат 3D-сканирования:

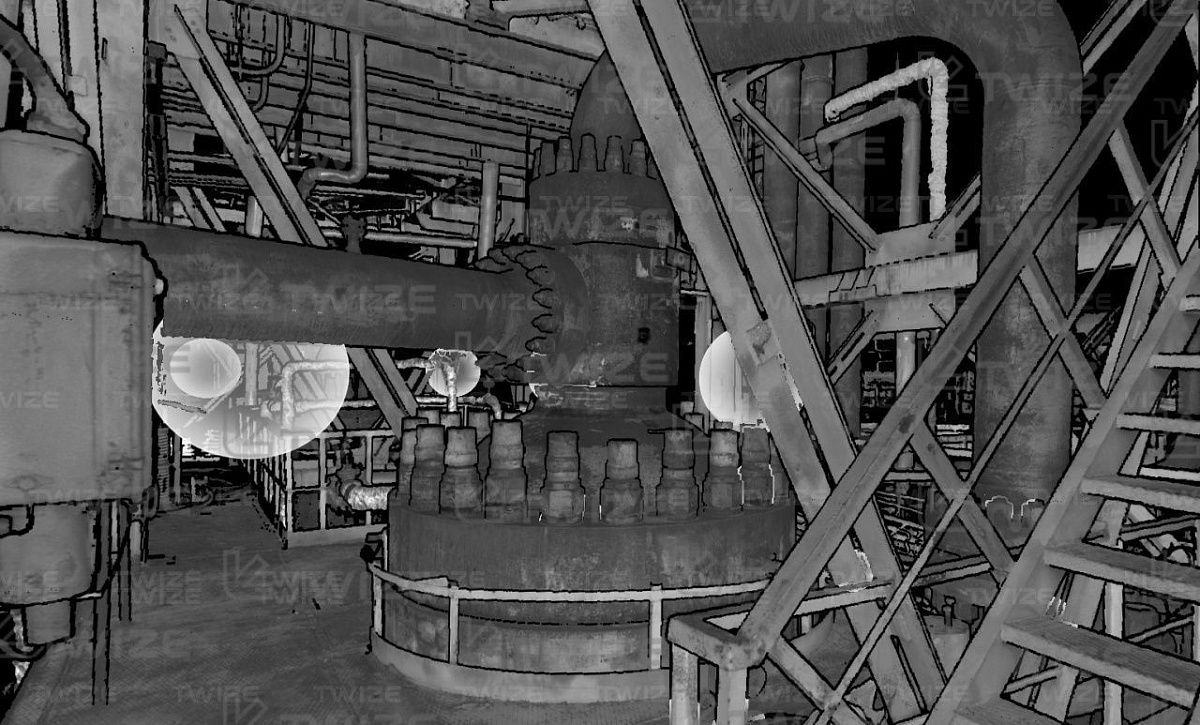

    облако точек установки в сборе с панорамным видом каждой стоянки

    Формат файла:

    .RCP
