3D‑моделирование и контроль отклонений детали корпуса механизма

  • ЗD-моделирование

Задача

Выполнить контроль отклонения геометрии детали от эталонных данных.

Решение

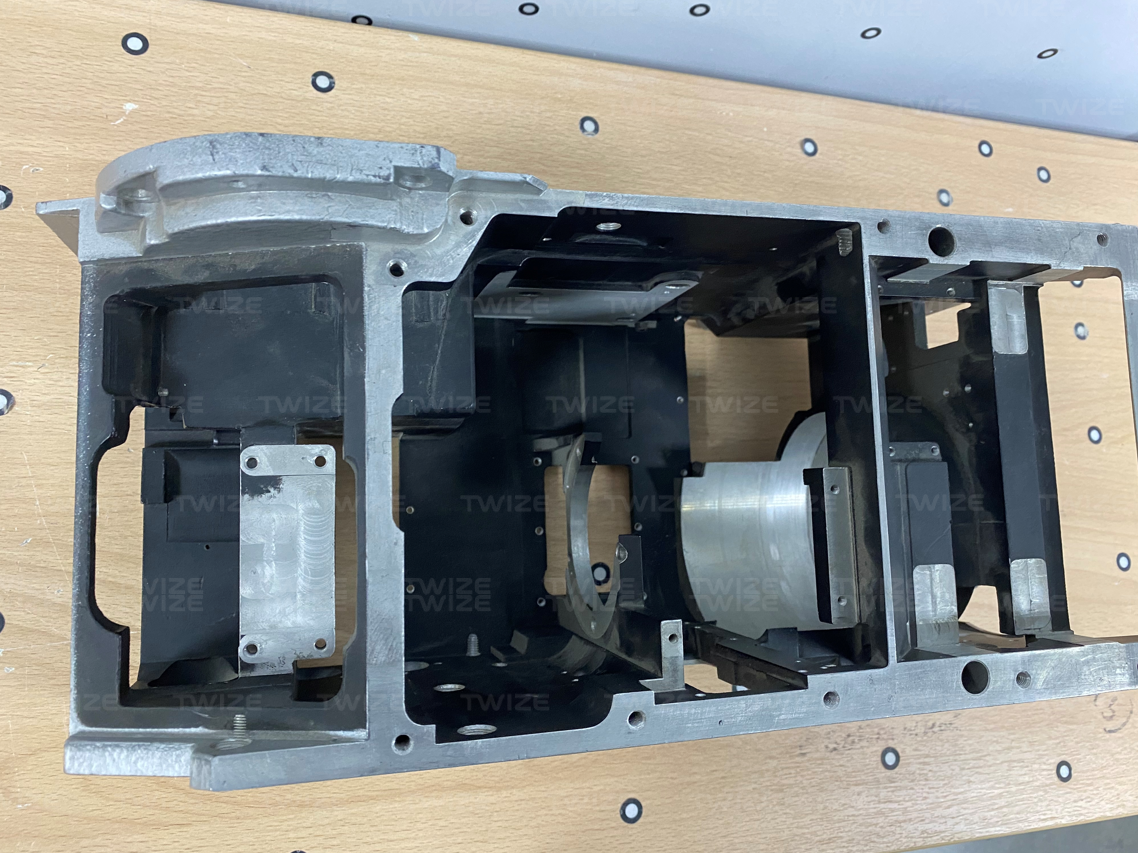

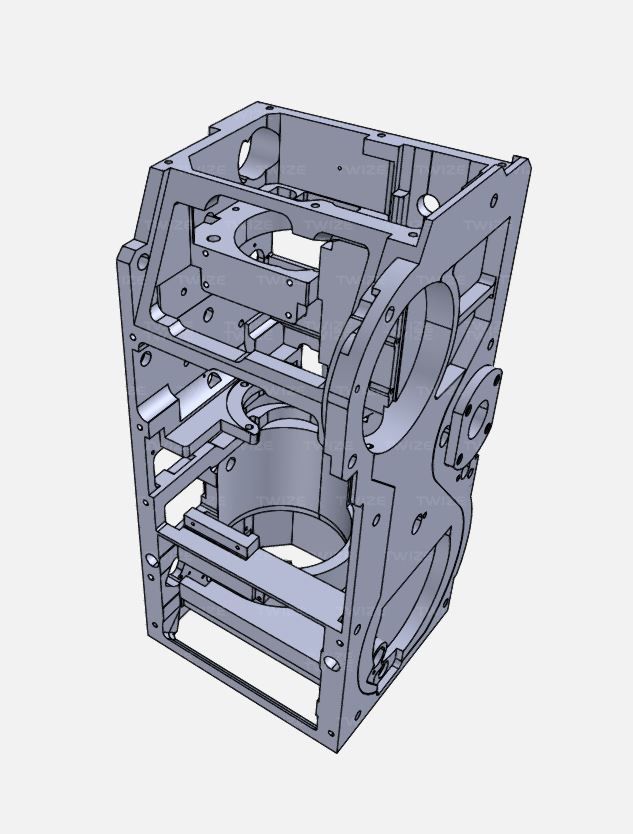

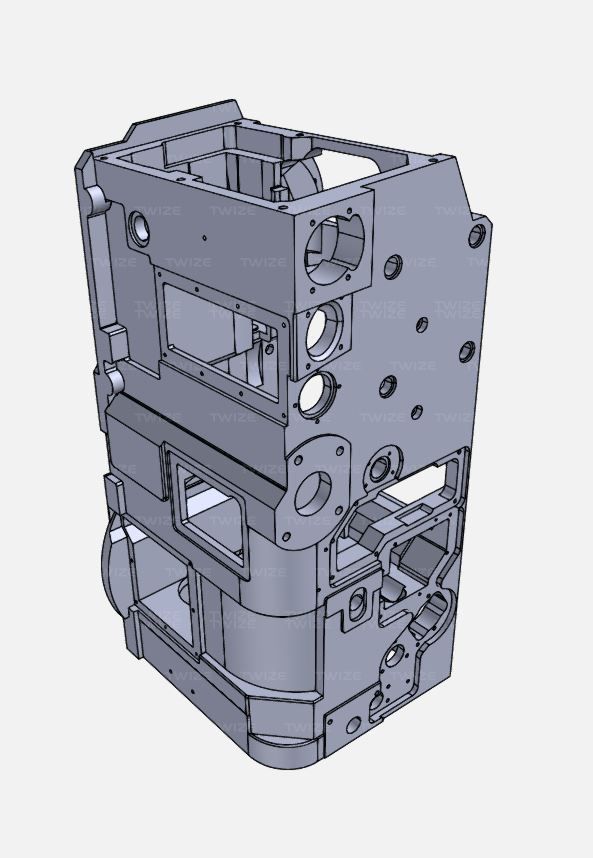

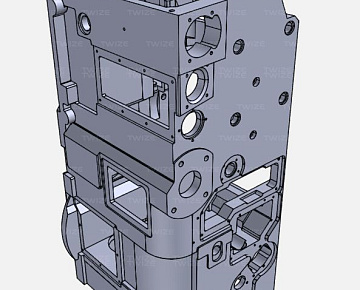

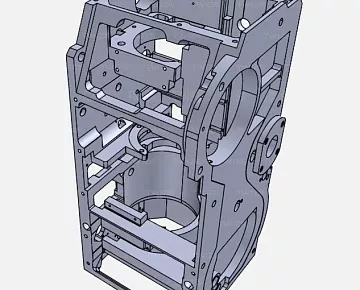

Было выполнено 3D‑сканирование детали, после чего создана CAD‑модель, проведен сравнительный анализ геометрии сканированной и CAD деталей. Заказчику предоставлен результат в виде отчета отклонений геометрии.

  • 1 этап

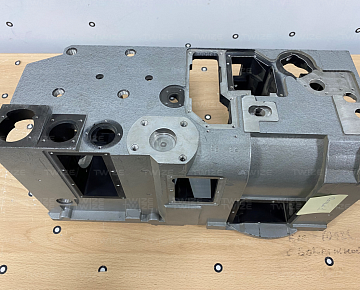

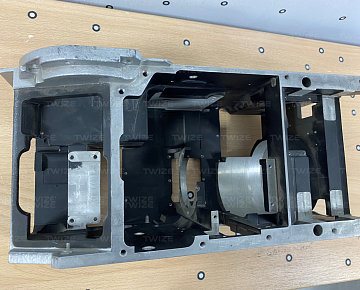

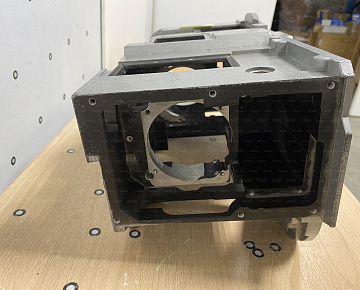

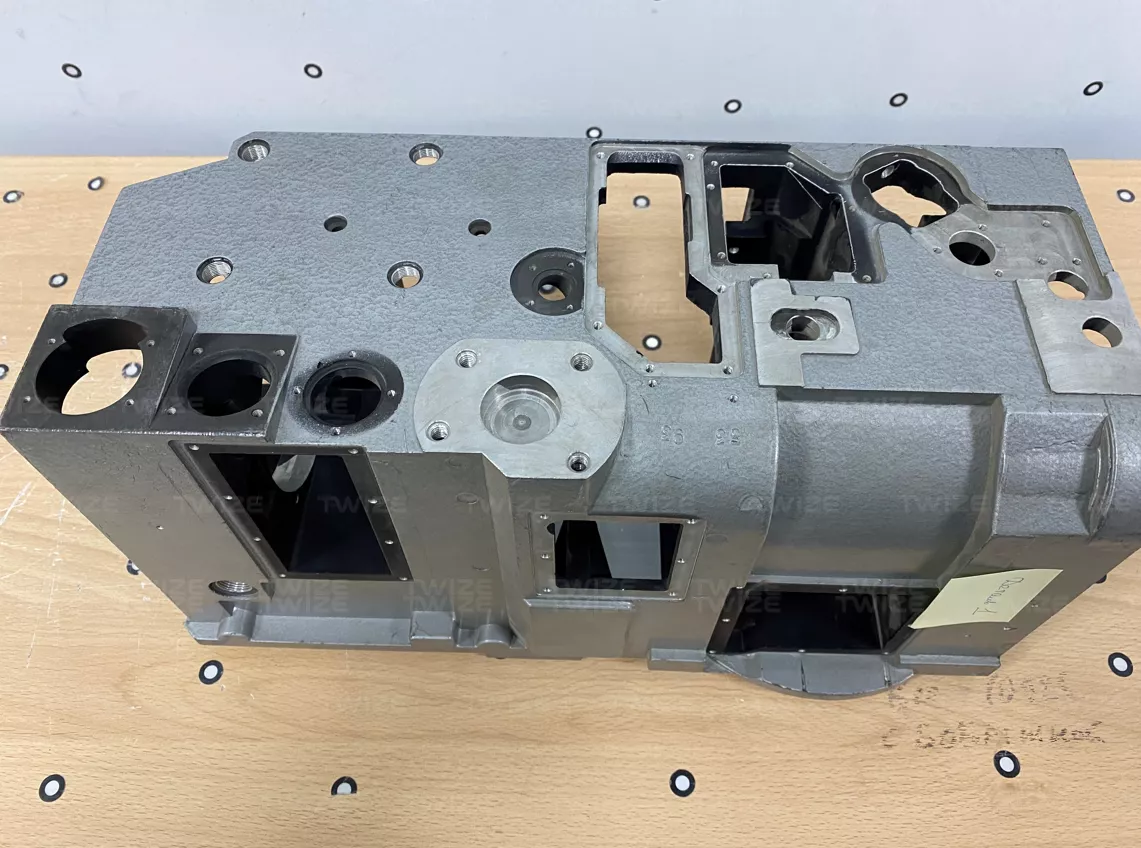

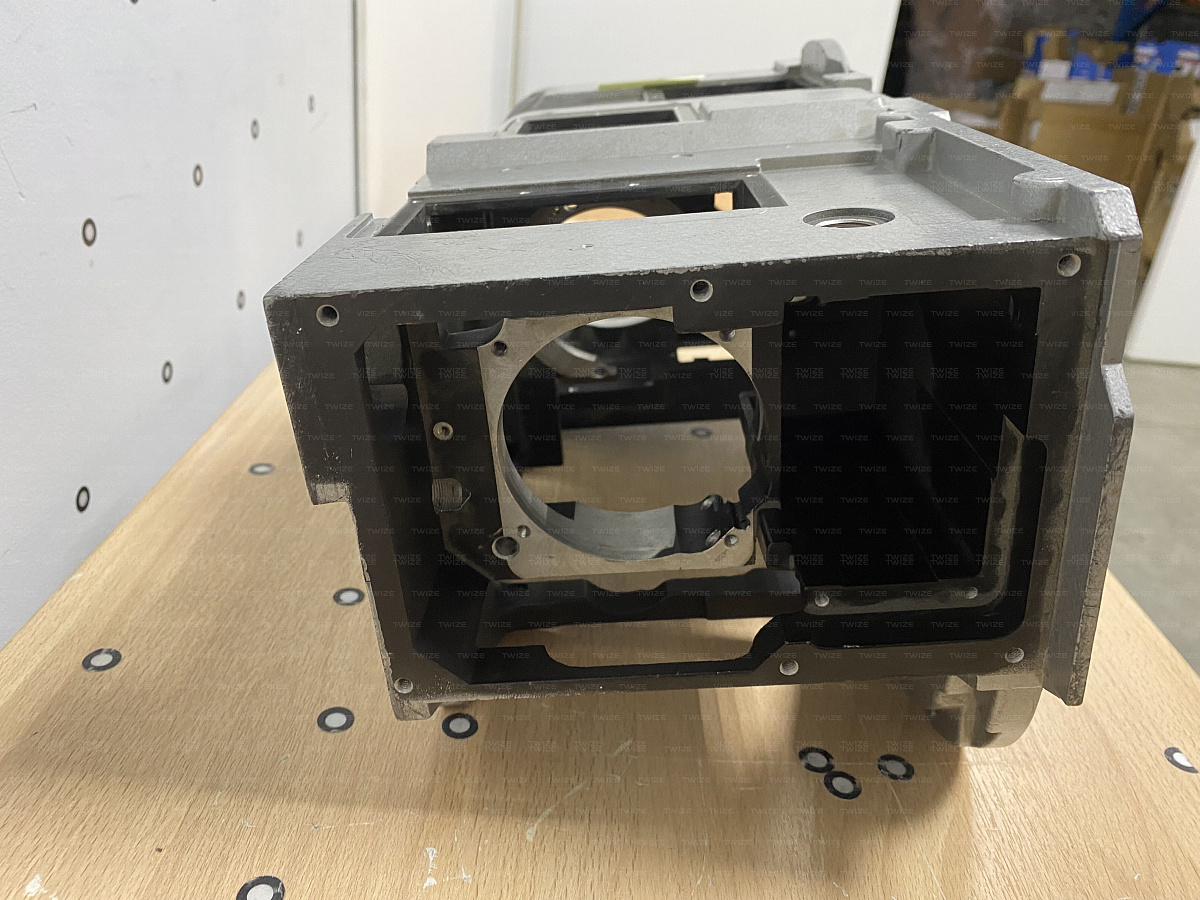

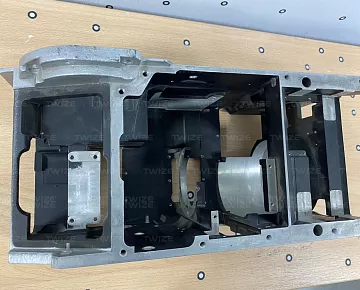

    3D-сканирование

    3D-сканер:

    Creaform HandyScan Black

    Тип сканера:

    лазерный оптический

    Габаритные размеры детали:

    560 х 420 х 155 мм

    Точность данных сканирования:

    25 микрон

    Время сканирования:

    1 час

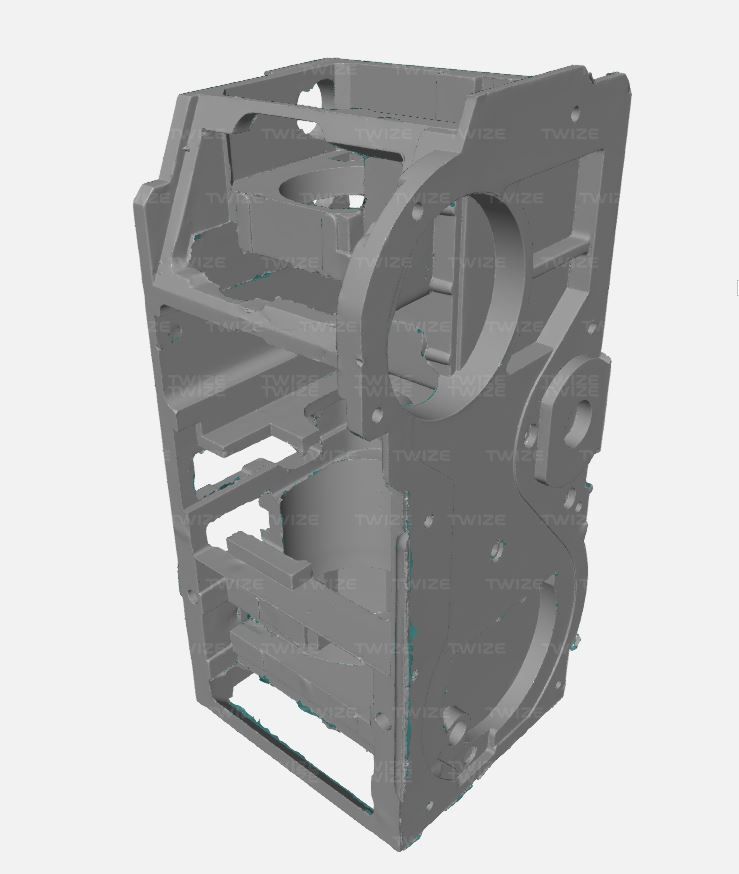

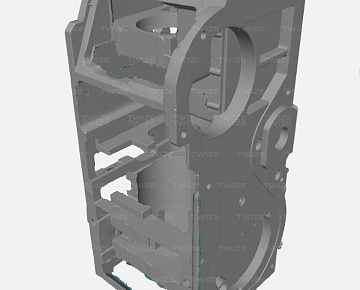

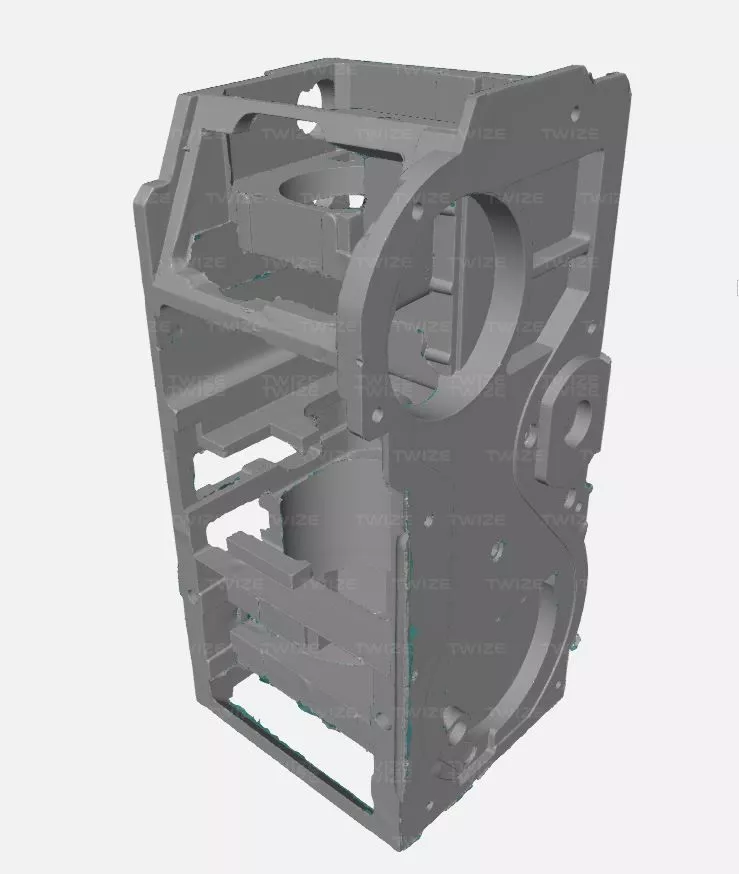

    Результат сканирования:

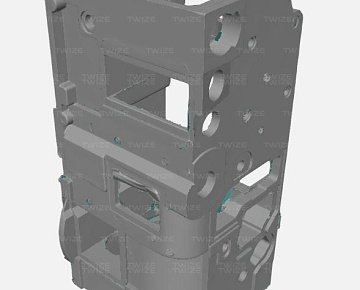

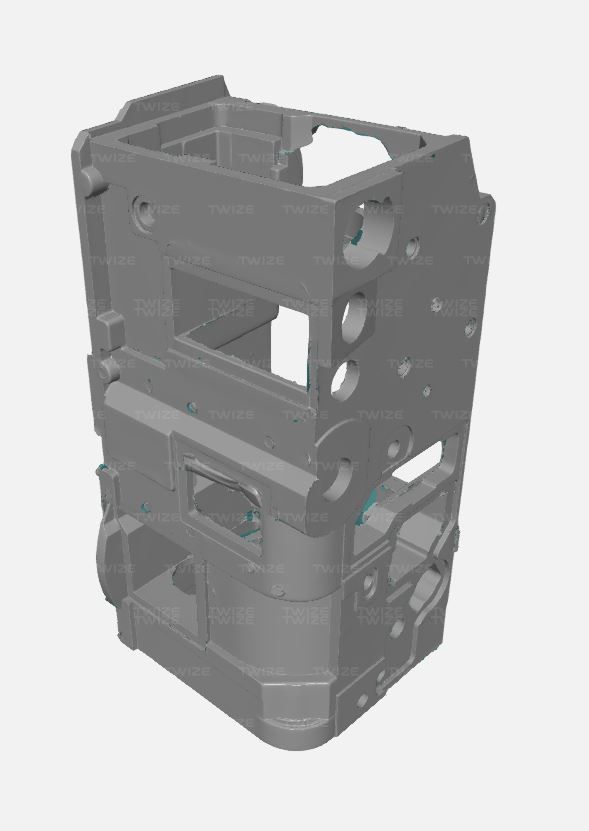

    полигональная 3D-модель детали

    Формат файла:

    .STL

  • 2 этап

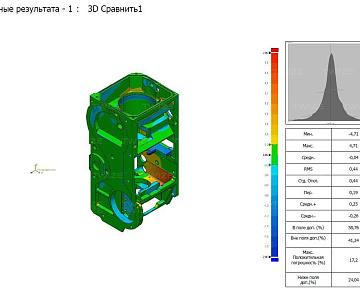

    Контроль отклонений геометрии

    Используемое ПО:

    Geomagic Control X

    Используемые данные:

    облако точек в формате .STL,

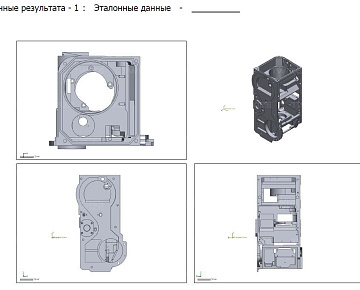

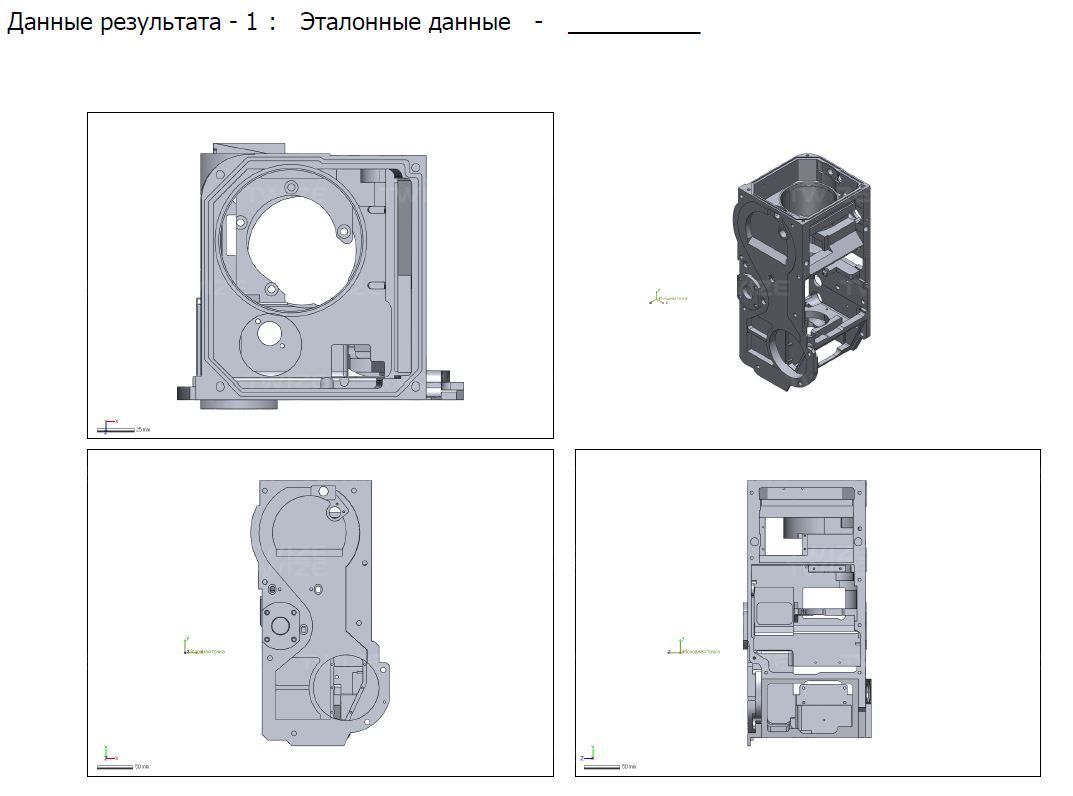

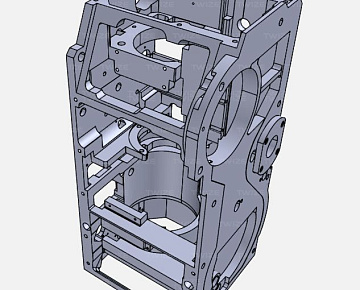

    эталонная 3D-модель в формате .STP

    Время контроля:

    30 минут

    Результат работы:

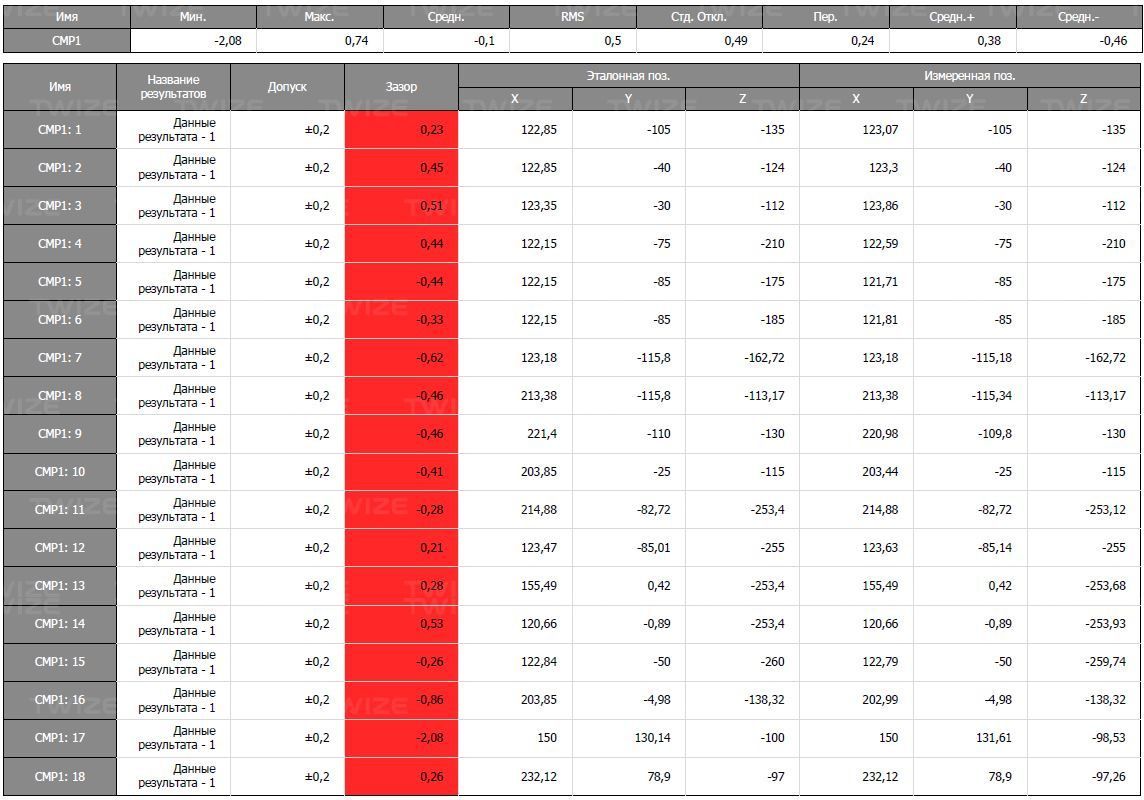

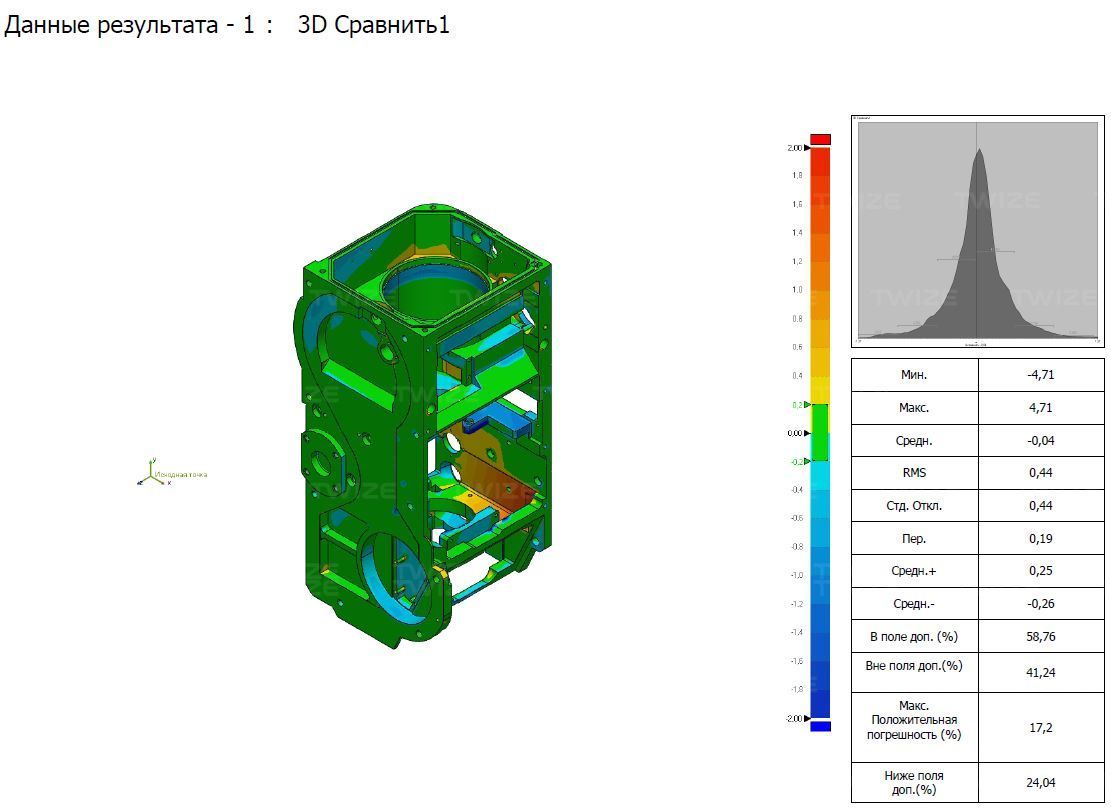

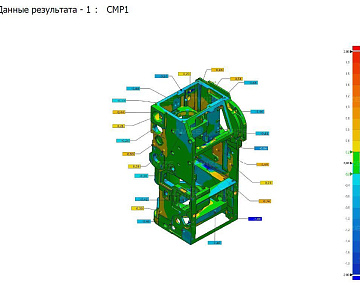

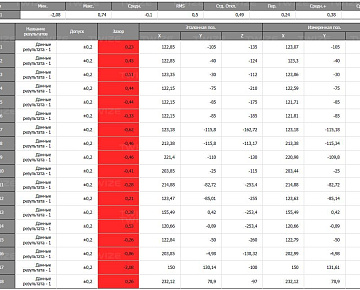

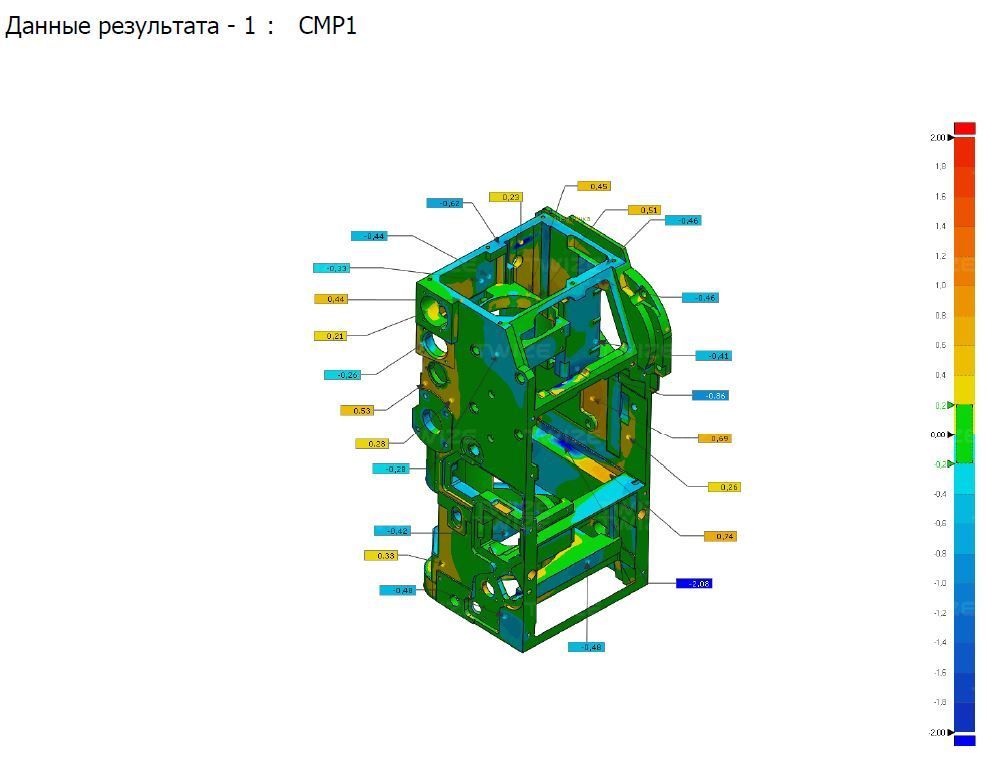

    Отчет по контролю отклонений геометрии в цветовом градиенте с таблицей координат в обозначенных точках.

    Формат файла:

    .PDF
