3D-сканирование пресс-форм матрицы и пуансона

  • ЗD-моделирование
  • ЗD-сканирование

Задача

Выполнить контроль отклонений восстановленных пресс-форм матрицы и пуансона от исходных чертежей.

Решение

Выехать к заказчику, провести 3D-сканирование пресс-форм матрицы и пуансона, выполнить 3D-моделирование по чертежам заказчика, сравнить полученную 3D-модель с данными сканирования.

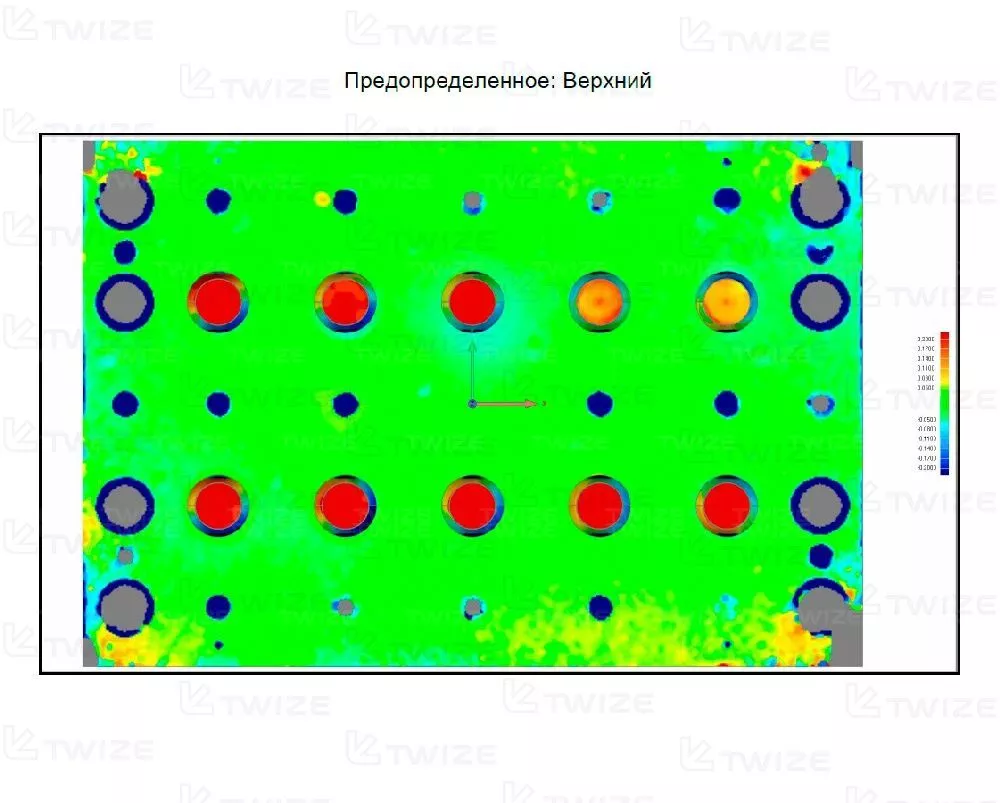

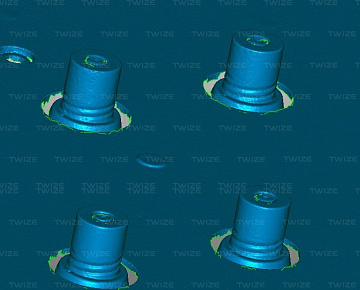

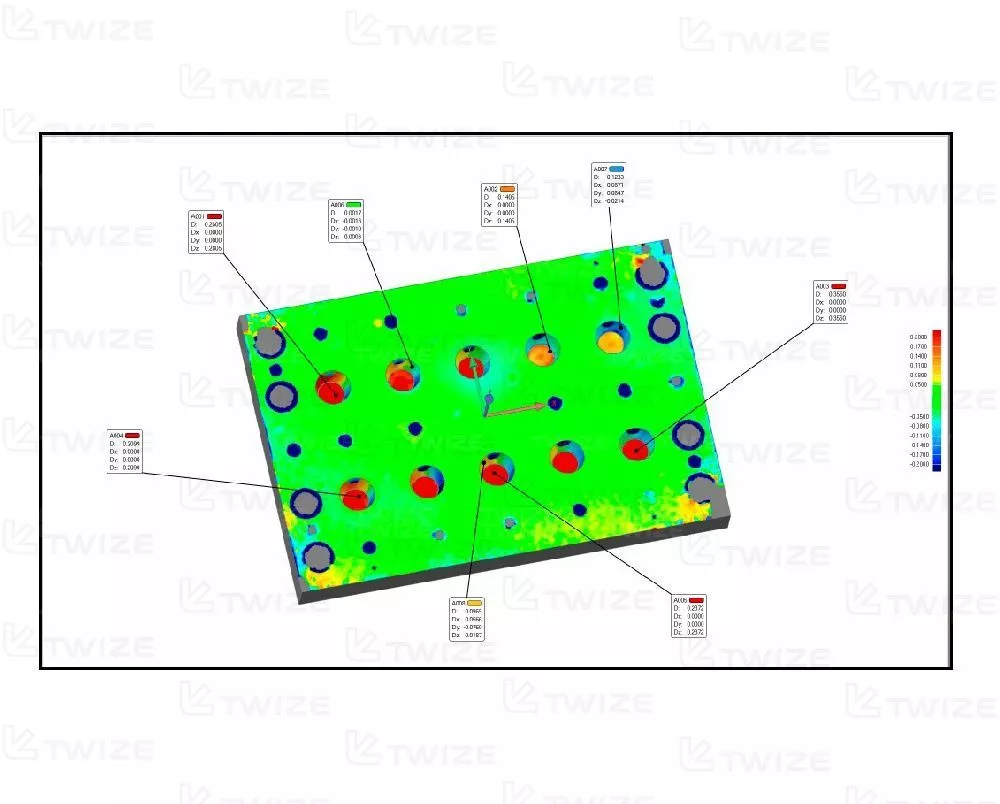

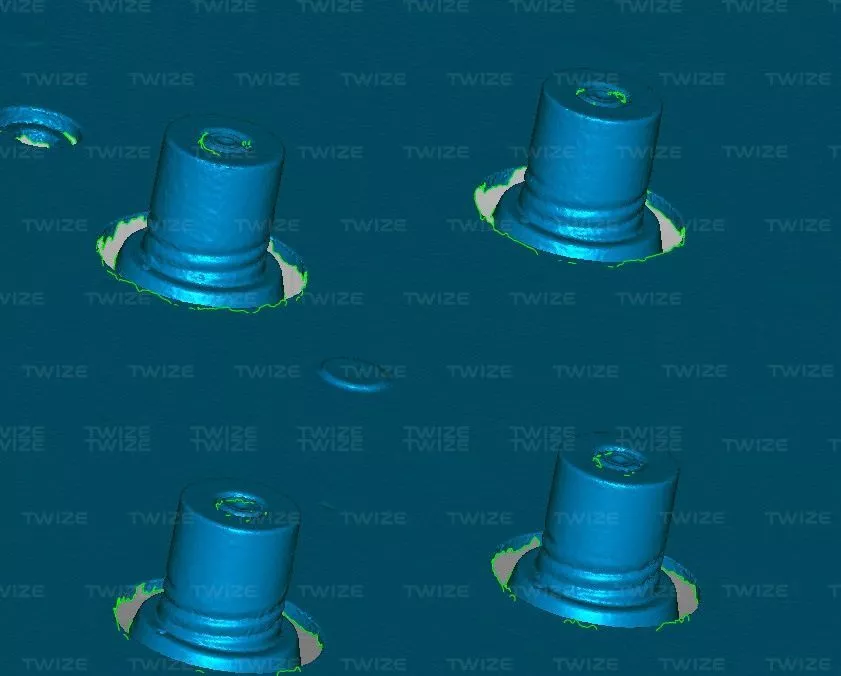

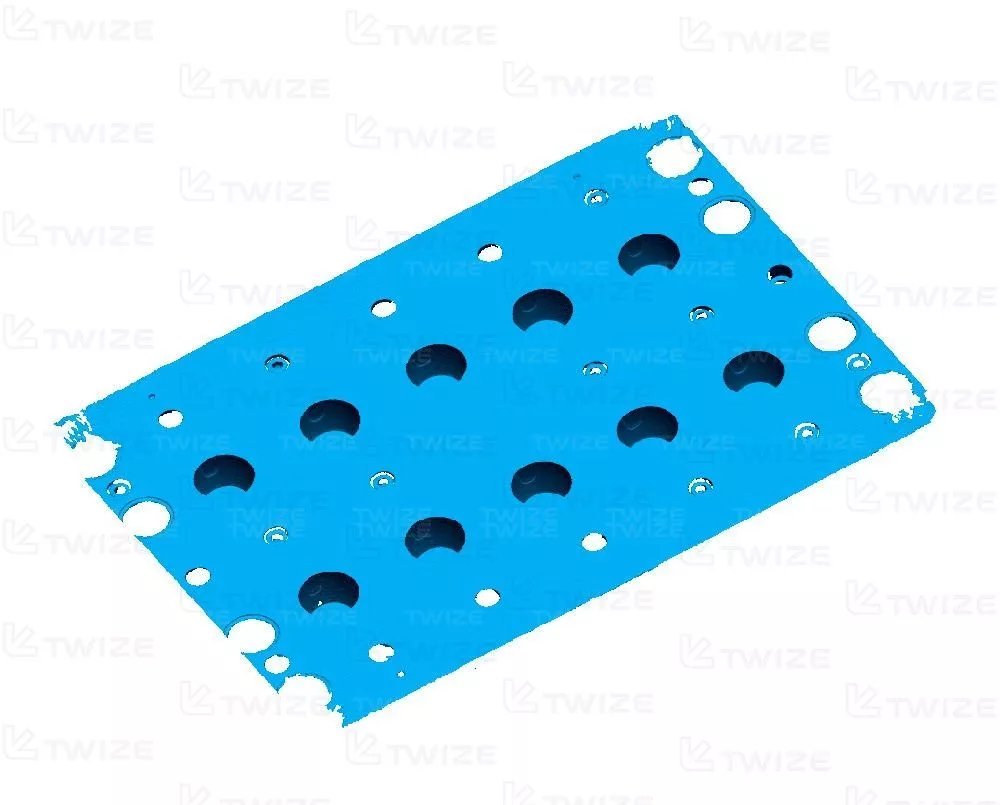

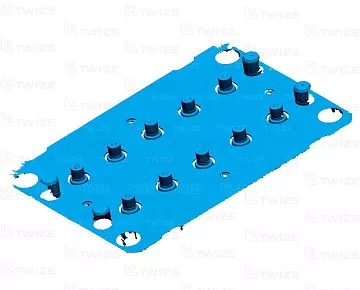

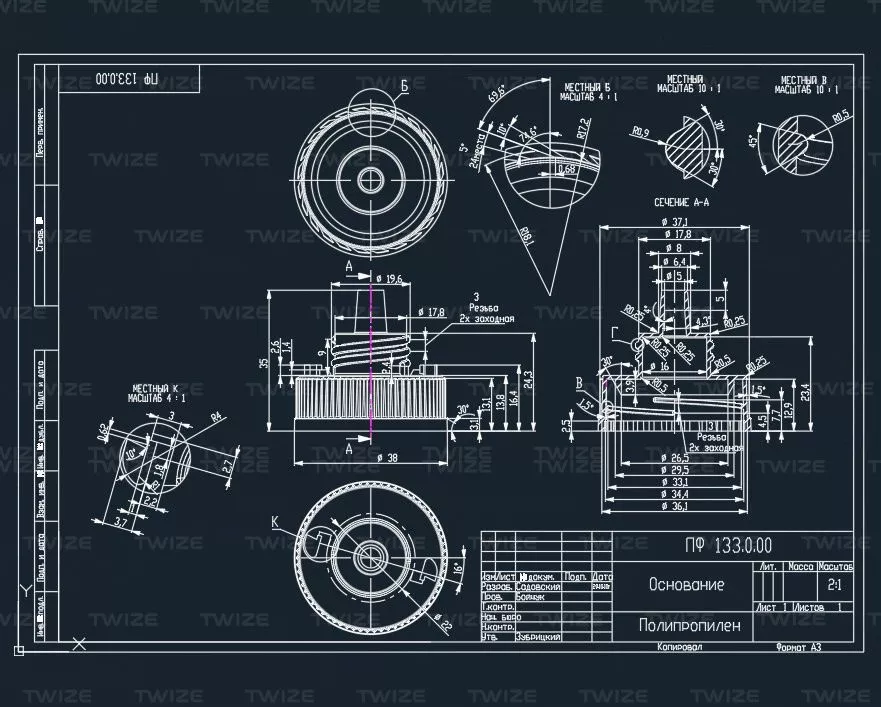

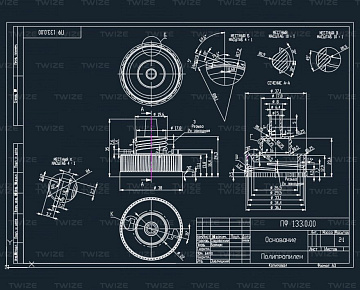

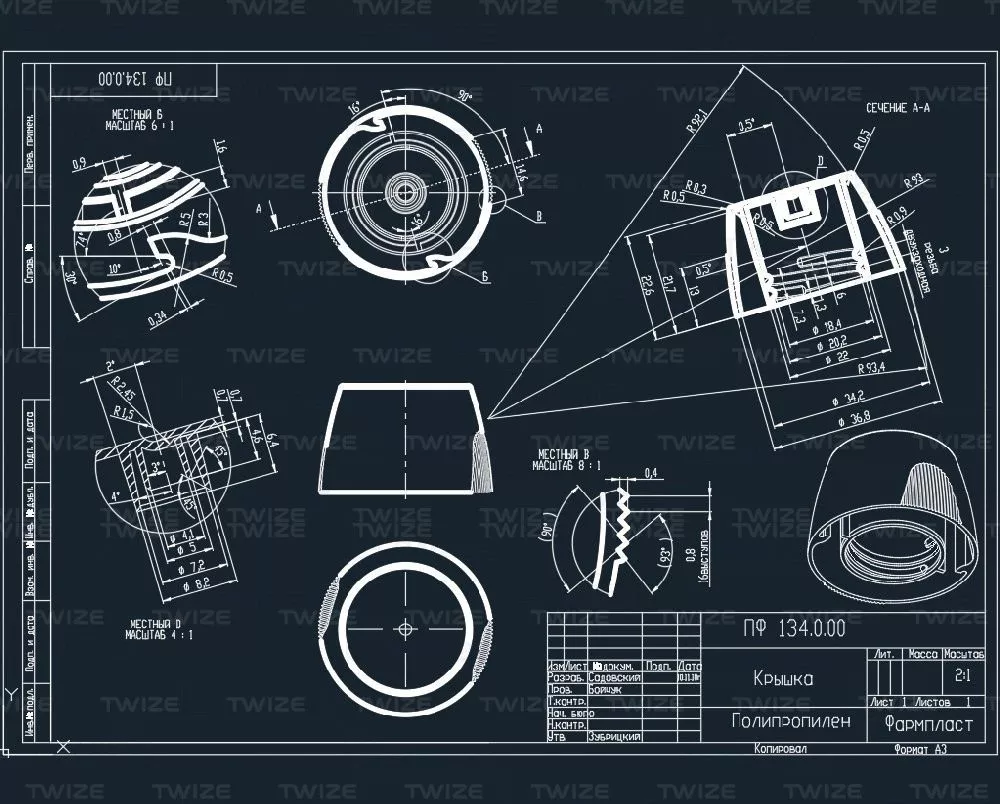

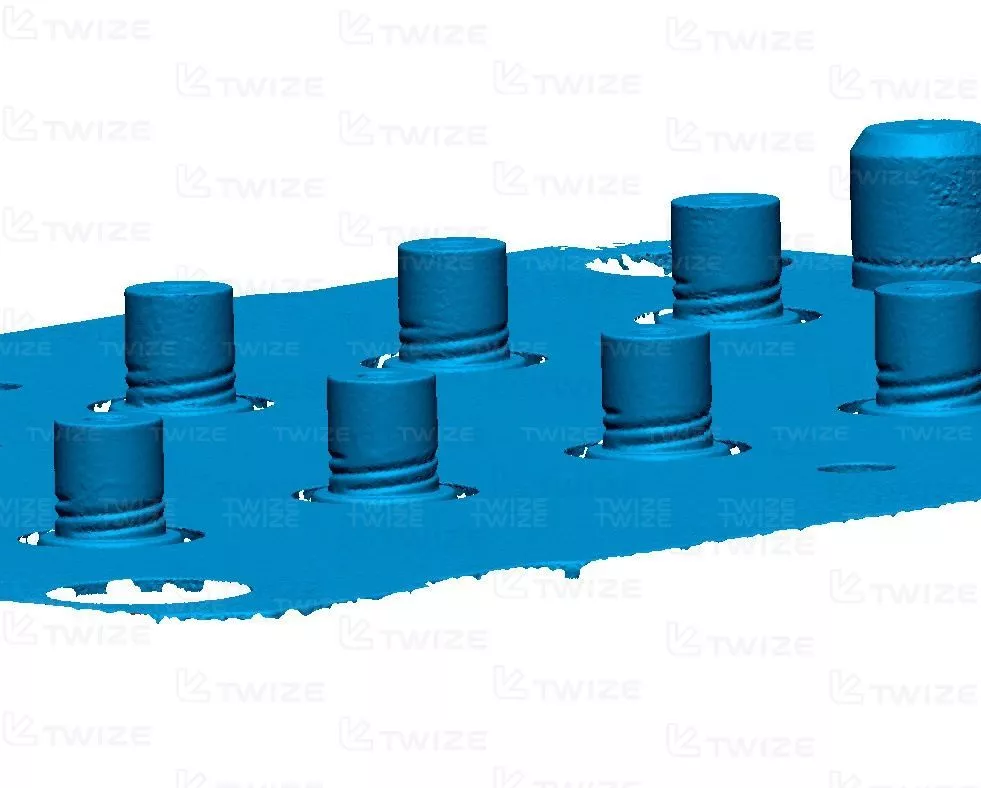

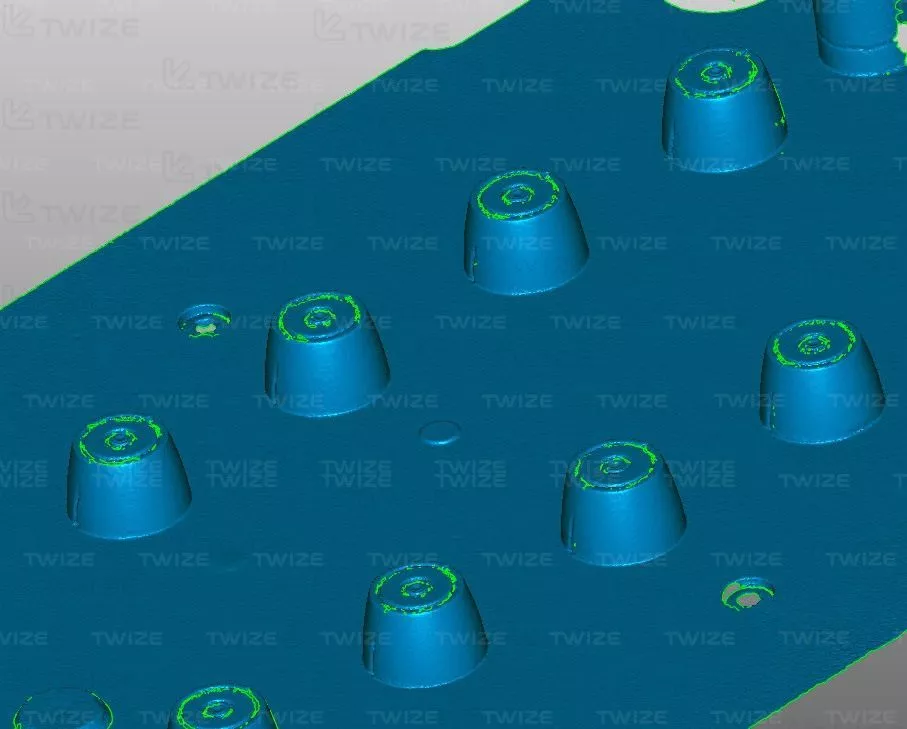

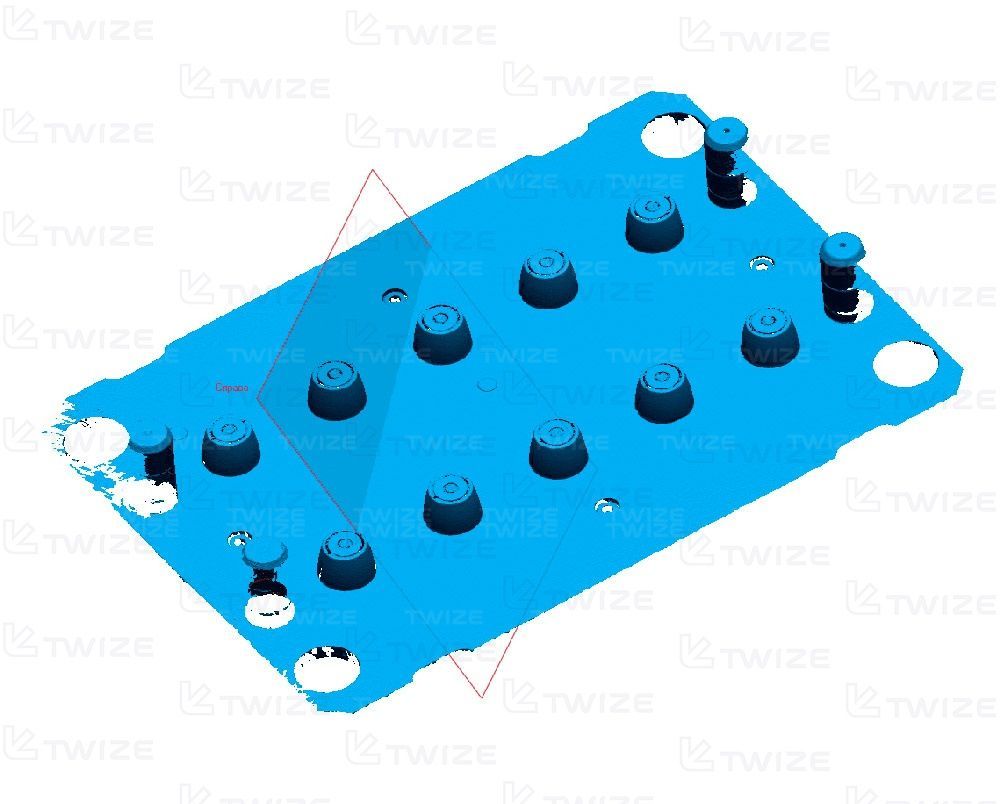

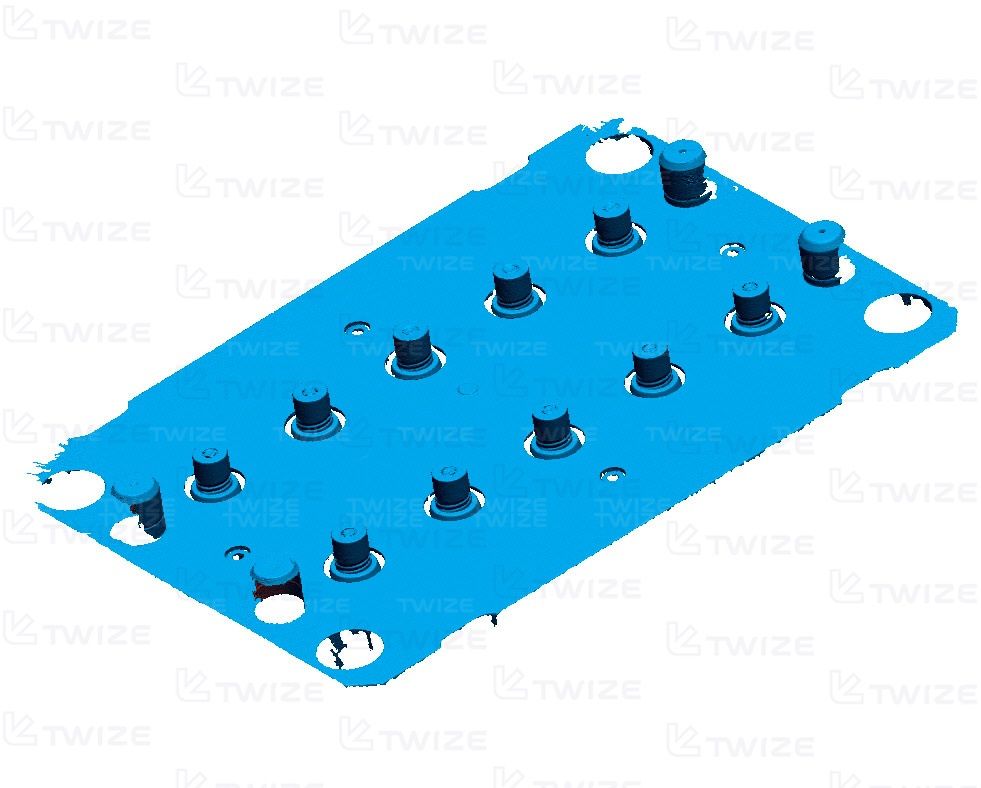

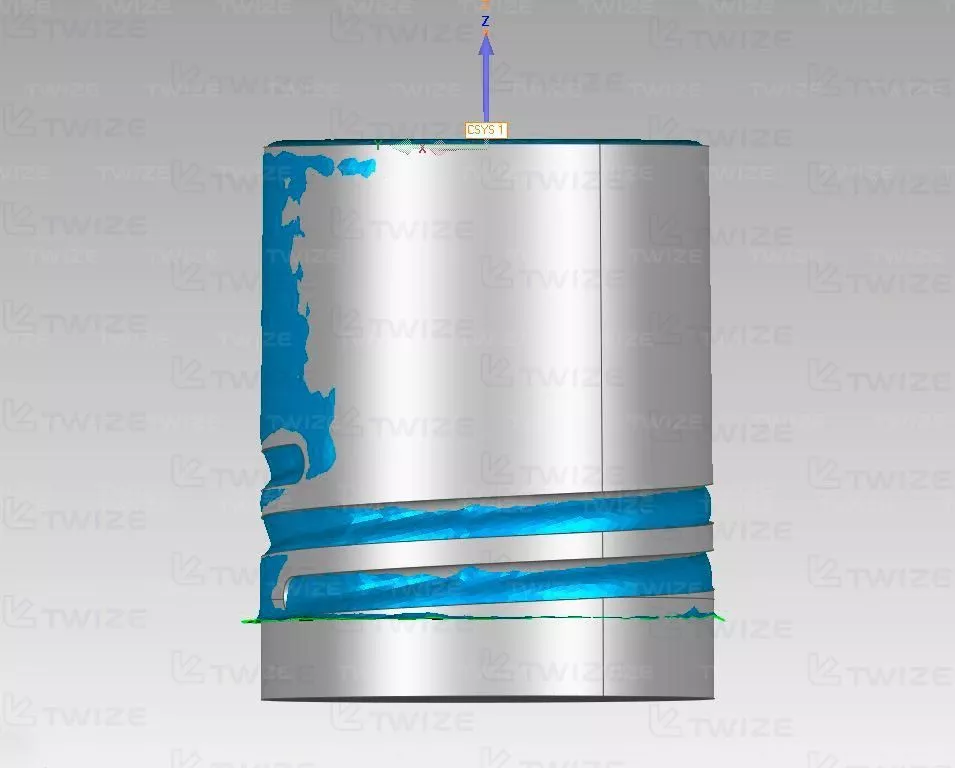

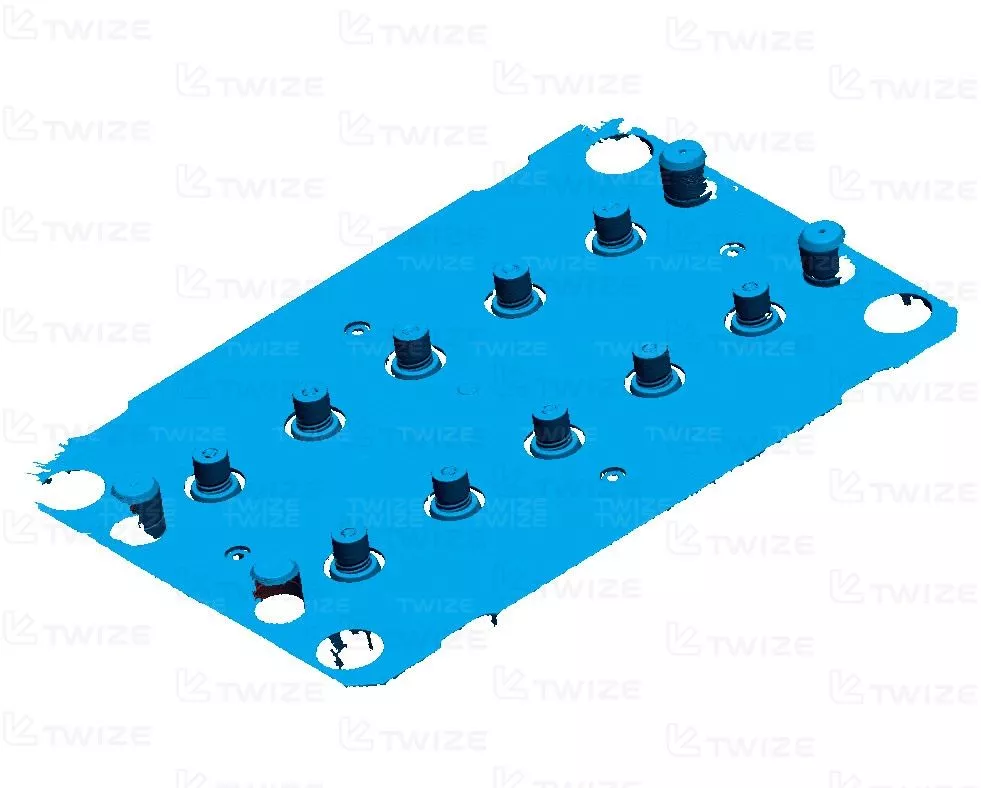

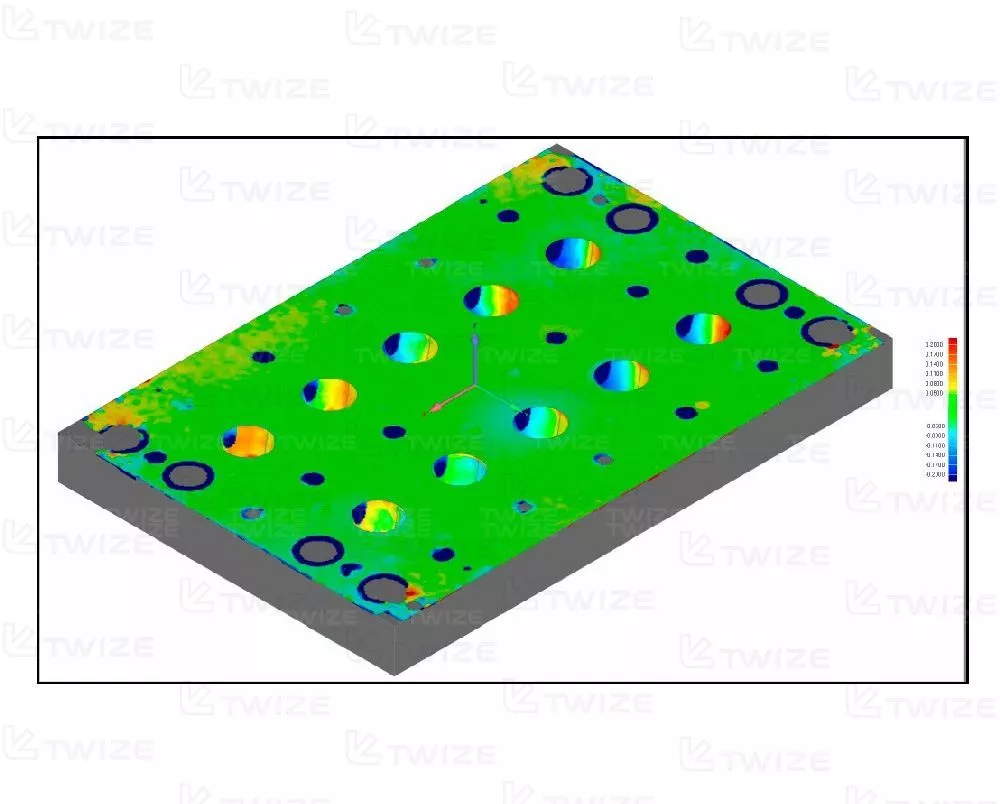

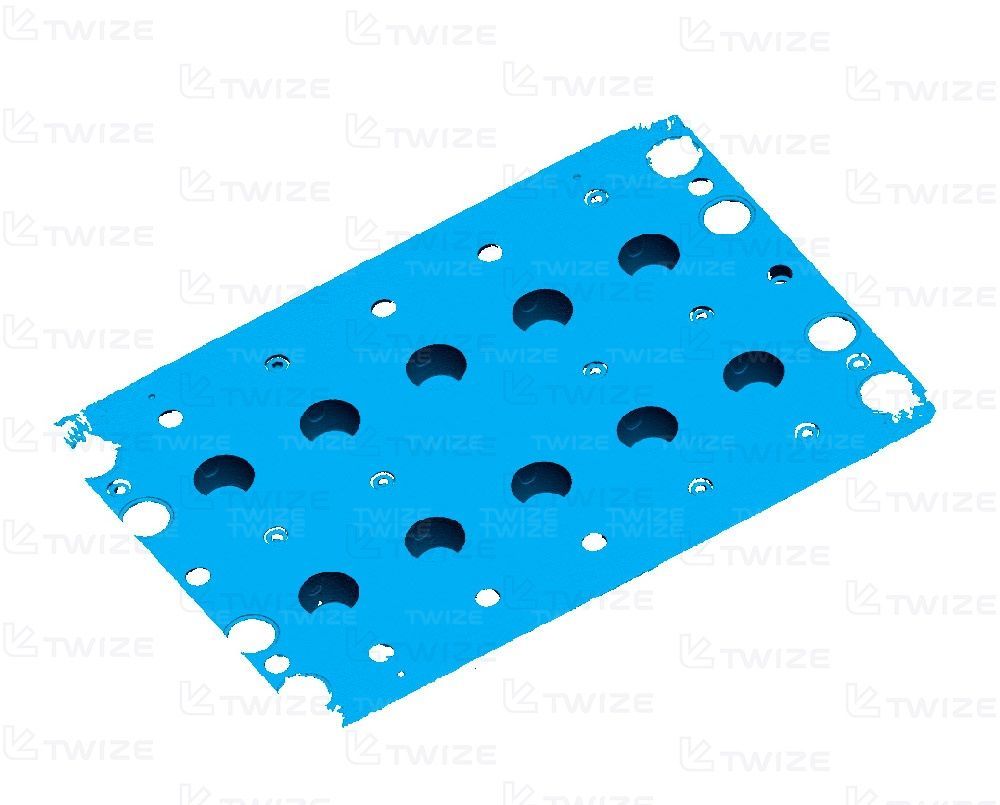

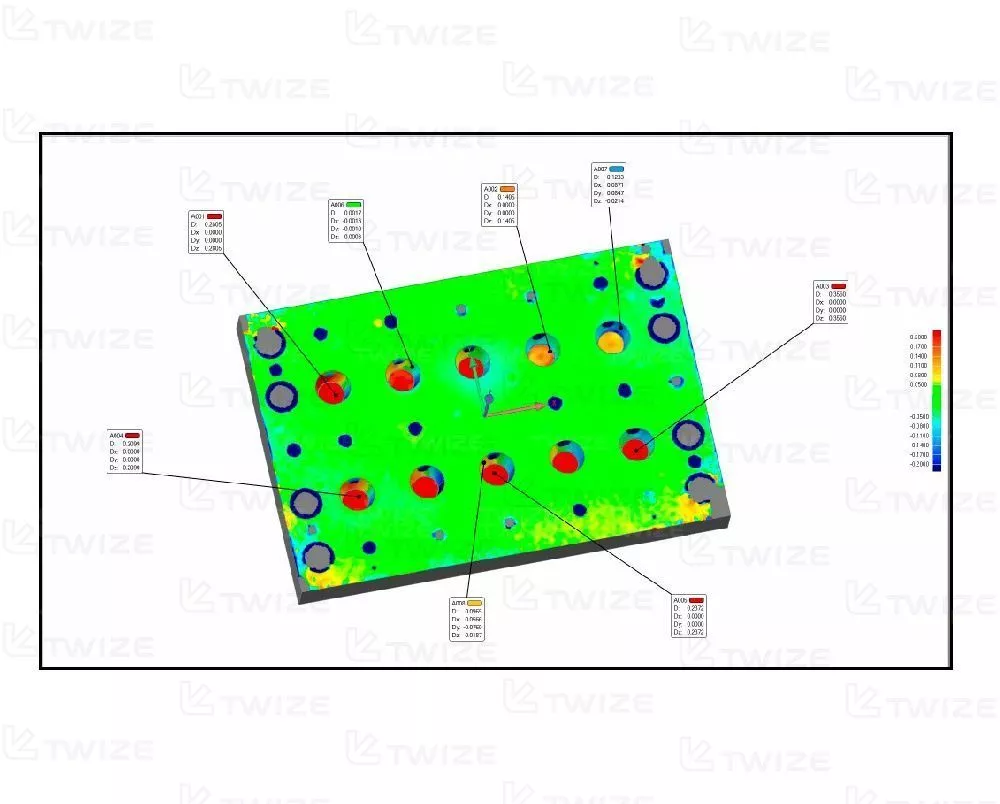

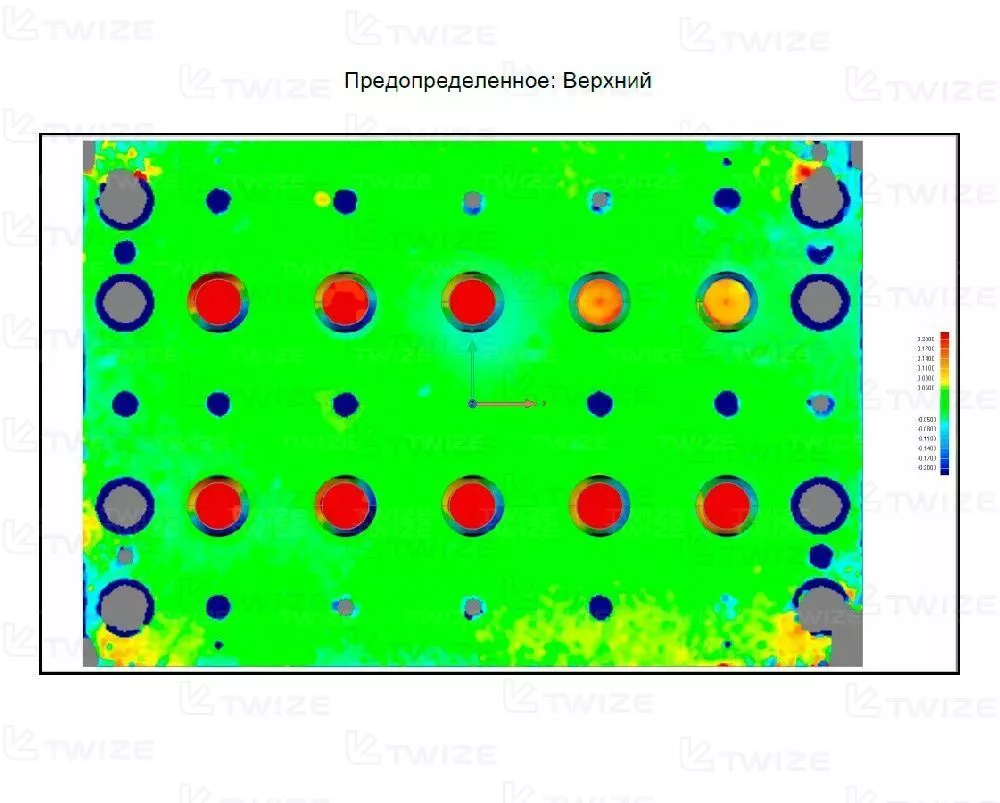

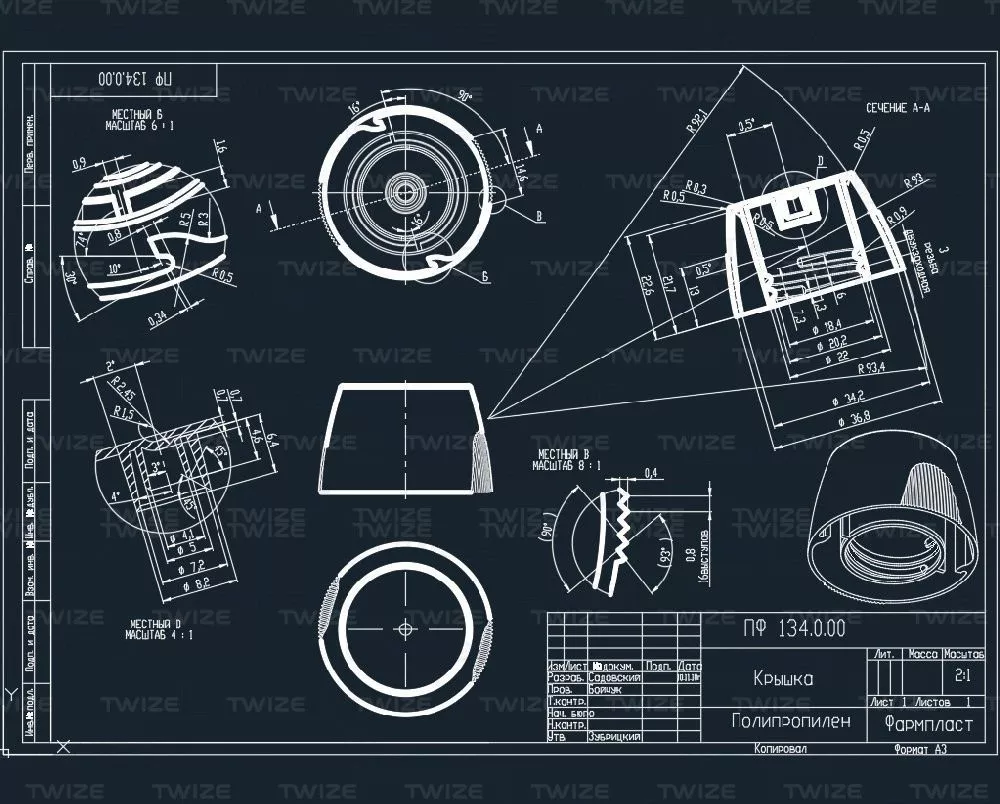

3D-сканирование пресс-форм матрицы и пуансона - вид 1 Результат сканирования пресс-форм матрицы и пуансона (первая плоскость) Увеличить 3D-сканирование пресс-форм матрицы и пуансона - вид 2 Результат сканирования пресс-форм матрицы и пуансона (вторая плоскость) Увеличить 3D-сканирование пресс-форм матрицы и пуансона - вид 3 Результат сканирования пресс-форм матрицы и пуансона (третья плоскость) Увеличить 3D-сканирование пресс-форм матрицы и пуансона - вид 4 Результат сканирования пресс-форм матрицы и пуансона (четвертая плоскость) Увеличить 3D-сканирование пресс-форм матрицы и пуансона - вид 5 Чертеж пресс-формы матрицы и пуансона Увеличить 3D-сканирование пресс-форм матрицы и пуансона - вид 6 Чертеж пресс-формы матрицы и пуансона Увеличить 3D-сканирование пресс-форм матрицы и пуансона - вид 7 Параметризированная эталонная 3D модель пресс-форм Увеличить 3D-сканирование пресс-форм матрицы и пуансона - вид 8 Параметризированная эталонная 3D модель пресс-форм Увеличить 3D-сканирование пресс-форм матрицы и пуансона - вид 9 Параметризированная эталонная 3D модель пресс-форм Увеличить 3D-сканирование пресс-форм матрицы и пуансона - вид 10 Результаты контроля геометрии пресс-форм Увеличить 3D-сканирование пресс-форм матрицы и пуансона - вид 11 Результаты контроля геометрии пресс-форм Увеличить 3D-сканирование пресс-форм матрицы и пуансона - вид 12 Результаты контроля геометрии пресс-форм Увеличить
  • 1 Этап

    3D-сканирование

    3D-сканер:

    HandySCAN 700

    Тип сканера:

    лазерный портативный

    Габаритные размеры объекта 3D-сканирования:

    900 х 600 х 150 мм

    Точность данных сканирования:

    80 микрон

    Время сканирования:

    2 часа

    Результат 3D-сканирования:

    высокополигональная 3D-модель пресс-форм

    Формат файла:

    .STL

  • 2 Этап

    3D-моделирование

    Программное обеспечение:

    Geomagic DesingX; AutoCAD

    Время на моделирование:

    8 часов

    Результат:

    параметризированная эталонная 3D-модель пресс-форм

  • 3 Этап

    Контроль отклонений геометрии

    Используемое ПО:

    Geomagic Control X

    Используемые данные:

    результат 3D-сканирования пресс-форм (формат .STL) и эталонные 3D-модели пресс-форм, созданные по чертежам заказчика путем 3D-моделирования.

    Время анализа отклонений:

    3 часа

    Результат работы:

    отчет контроля отклонений геометрии пресс-форм. Выявление зон, выходящих за пределы допусков в виде цветовой диаграммы с контрольными точками по всей поверхности пресс-форм с демонстрацией отклонений в абсолютных величинах.

    Формат файла:

    .PDF
